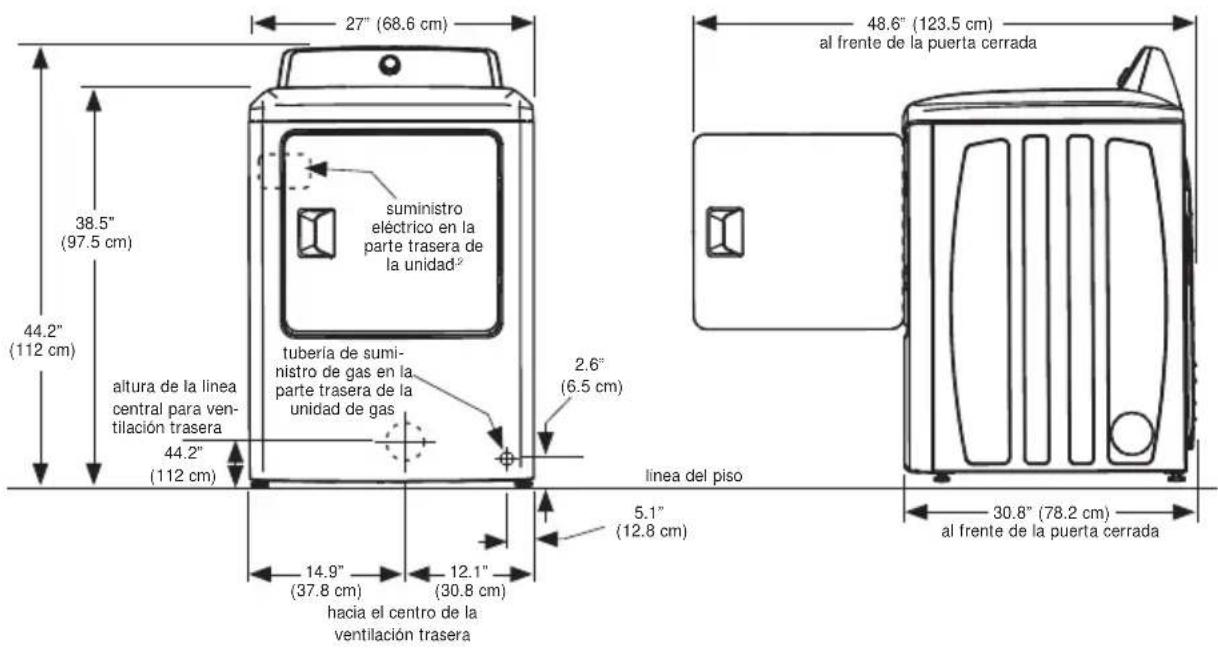

Tipo de producto	Secadora
Marca y modelo	Frigidaire FFRG4120SW
Ancho	68,6 cm
Profundidad	97,5 cm
Altura	112 cm
Alimentación eléctrica (versión eléctrica)	240 V, 30 A, monofásico, 60 Hz
Alimentación eléctrica (versión gas)	120 V, 15 A, monofásico, 60 Hz
Tipo de evacuación	Conducto metálico rígido o semirrígido de 10,2 cm (4 pulg)
Función inversión de puerta	Posible sin piezas adicionales
Patas de nivelación	Sí, ajustables
Necesidad de un sistema de evacuación exterior	Obligatorio
Accesorios suministrados	Abrazadera de 10,2 cm, kit de conversión GLP (opcional)
Seguridad	Toma de tierra obligatoria, parada manual de gas para versión gas
Mantenimiento	Limpieza regular del filtro de pelusa, inspección del conducto de evacuación cada 18 meses
Piezas de repuesto disponibles	Kit de conversión GLP, llave universal, lápices de retoque
Reparabilidad	Llamar a un técnico cualificado para la instalación y el mantenimiento

Preguntas frecuentes - FFRG4120SW FRIGIDAIRE

¿Cuál es la tensión de alimentación requerida para la secadora Frigidaire FFRG4120SW?

La versión eléctrica necesita una alimentación de 240 V, 30 A, monofásico, 60 Hz. La versión de gas funciona a 120 V, 15 A. Consulte la placa de características para confirmar la versión.

¿Puedo usar un conducto de evacuación de plástico?

No, es obligatorio usar un conducto metálico rígido o semirrígido de 10,2 cm (4 pulg) de diámetro. Los conductos de plástico o de lámina metálica flexible presentan riesgo de incendio.

¿Cómo invertir la puerta de mi secadora?

La inversión de la puerta es posible sin piezas adicionales. Siga los pasos en el manual: retire las bisagras, gire la puerta interior 180°, luego reinstale las bisagras y las placas de tope y pestillo en el otro lado.

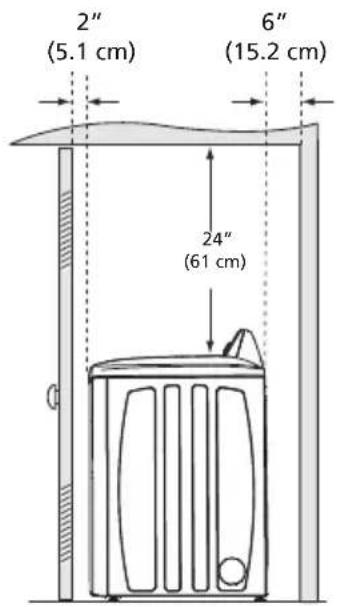

¿Cuáles son las distancias mínimas para instalar la secadora en un armario?

Las distancias mínimas son: 2,5 cm a los lados, 5,1 cm atrás, 61 cm al frente, y 15,2 cm desde arriba. Una puerta de armario debe tener aberturas de ventilación de al menos 774 cm².

¿Cómo nivelar la secadora?

Use un nivel de burbuja para verificar la horizontalidad. Ajuste las cuatro patas de nivelación con la llave universal suministrada hasta que el aparato esté estable y nivelado lateralmente y de adelante atrás.

¿Cuáles son los riesgos de no seguir las instrucciones de seguridad?

El incumplimiento puede provocar riesgos de incendio, explosión, descarga eléctrica o lesiones graves. Siga estrictamente las instrucciones de instalación, especialmente la toma de tierra y el uso de un conducto de evacuación adecuado.

¿Puedo usar la secadora sin evacuación exterior?

No, la evacuación debe realizarse obligatoriamente hacia el exterior. Nunca evacue en una chimenea, pared o ático debido al riesgo de acumulación de pelusa inflamable.

¿Cómo limpiar el filtro de pelusa?

Limpie el filtro de pelusa antes de cada ciclo. Retírelo, frótelo suavemente para quitar la pelusa, luego vuelva a colocarlo. Un filtro obstruido reduce la eficiencia y aumenta los riesgos de incendio.

¿Qué hacer en caso de fuga de gas en la versión de gas?

Cierre inmediatamente la llave de paso manual. Evacúe la habitación. No use ninguna llama ni aparato eléctrico. Verifique las conexiones con agua jabonosa y contacte a un técnico cualificado.

¿Qué accesorios están disponibles para este modelo?

El kit de conversión a GLP (pieza HA004), una llave universal (pieza 137019200) y lápices de retoque de pintura blanca (pieza 5304468812) están disponibles a través del distribuidor.

MANUAL DE USUARIO FFRG4120SW FRIGIDAIRE

Instrucciones importantes de seguridad .....38-39

Requisitos de instalación ....40-46

Instrucciones de instalación .....47-50

Inversión de la puerta....51-52

Accesorios 53

Notas 54

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

ADVERTENCIA

Para su seguridad, debe seguir la información de esta guía para minimizar el riesgo de incendio o explosión o para evitar daños a la propiedad, lesiones personales o incluso la muerte. No almacene ni utilice gasolina ni otros líquidos o vapores inflamables cerca de este o de cualquier otro electrodoméstico.

ADVERTENCIA - PELIGRO DE INCENDIO

Lea las siguientes instrucciones antes de instalar y utilizar este electrodoméstico:

• Después de desembalar la secadora, destruya los cartones y las bolsas de plástico. Los niños podrían utilizarlos para jugar. Los cartones cubiertos con alfombras, cubrecamas, o láminas de plástico pueden convertirse en cámaras de aire herméticamente cerradas y provocar asfixia. Coloque todos los materiales en un basurero o manténgalos fuera del alcance de los niños.
• La instalación y el servicio de la secadora de ropa deben ser llevados a cabo por un instalador calificado, agencia de servicios o proveedor de gas.
• Instale la secadora de ropa de acuerdo con las instrucciones del fabricante y los códigos locales.
• La reparación eléctrica de la secadora debe cumplir con los códigos y las ordenanzas locales y la última edición del Código Eléctrico Nacional (National Electrical Code), el ANSI/NFPA 70, o bien en Canadá, el CSA C22.1 del Código Eléctrico de Canadá (Canadian Electrical Code) Parte 1.
• El servicio de gas de la secadora debe cumplir con los códigos y las ordenanzas locales, y la última edición del Código de Gas Nacional (National Fuel Gas Code), el ANSI Z223.1, o bien en Canadá, el CAN/CGA B149.1.
• La secadora se diseñó conforme a los códigos ANSI Z 21.5.1 o ANSI/UL 2158 - CAN/CSA C22.2 N.º 112 (últimas ediciones) solo para USO DOMÉSTICO. No se recomienda esta secadora para uso comercial, como por ejemplo, en restaurantes, salones de belleza, etc.
• No utilice materiales de ventilación de plástico ni de papel de aluminio flexibles para instalar la secadora de ropa. Por lo general, dichos materiales se desarman, se deterioran con facilidad y acumulan pelusa. Estas condiciones obstruyen el flujo de aire de la secadora y aumentan el riesgo de incendio.
• Las instrucciones de esta guía y todo el material que se incluye con esta secadora no tienen como propósito cubrir todas las condiciones y situaciones que puedan presentarse. Cuando instale, opere o repare cualquier artefacto DEBE tener cuidado y hacer uso de buenas prácticas de seguridad.

PRECAUCIÓN

PELI GRO DE EXCESO DE PESO

Para evitar lesiones en la espalda u otro tipo de lesiones, procure levantar o mover la electrodoméstico con la ayuda de más de una persona.

Conserve estas instrucciones para referencia futura.

Requisitos de preinstalación

Herramientas y materiales necesarios para la instalación:

• Pinzas ajustables
• Destornilladores Philips con punta derecha
• Llave ajustable
• Llave para tubos de suministro de gas
• Cinta aislante resistente al gas LP (para suministro de gas natural o LP)
• Nivel de carpintero

• Capucha de ventilación externa

• Conducto de escape de metal rígido o semirígido de 4 pulgadas (102 mm)

• Kit de cables de alimentación trifilar o tetrafilar de 240 voltios (secadora eléctrica)

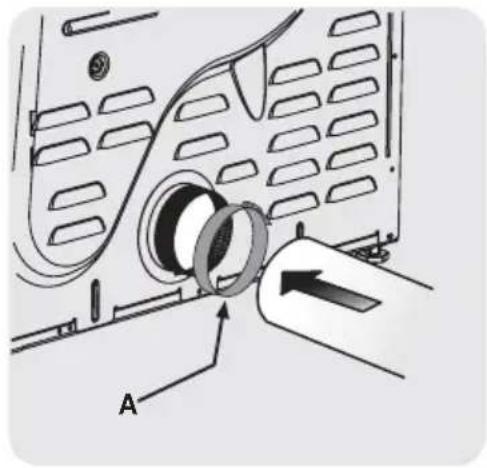

  • Abrazadera de 4" (10,2 cm)
• Válvula de cierre de línea de gas (secadora a gas)
• Adaptadores NPI de unión acampanada (x2) y línea flexible de suministro de gas (secadora a gas) de 12 (15,2 cm)
• Cinta de papel aluminio (no cinta adhesiva aislante)

ADVERTENCIA

Lea todas las instrucciones antes de usar este secadora.

Identificación de los símbolos, palabras y avisos de seguridad

Las indicaciones de seguridad incluidas en este manual aparecen precedidas de un aviso titulado "ADVERTENCIA" o "PRECAUCIÓN", de acuerdo con el nivel de riesgo.

Defi niciones

Este es el símbolo de alerta de seguridad. Se usa para alertar sobre peligros potenciales de lesiones personales. Obedezca todos los mensajes de seguridad que tengan este símbolo para evitar posibles lesiones personales o la muerte.

PELIGRO

PELIGRO indica una situación de peligro inminente que, si no se evita, podría causar lesiones graves o la muerte.

ADVERTENCIA

ADVERTENCIA indica una situación potencialmente peligrosa que, si no se evita, podría causar lesiones personales graves o la muerte.

PRECAUCIÓN

PRECAUCIÓN indica una situación potencialmente peligrosa que, si no se evita, podría causar lesiones personales leves o moderadas.

IMPORTANTE

IMPORTANTE indica información de instalación, funcionamiento o mantenimiento que es importante, pero que no está relacionada con la seguridad.

Lista de verifi cación de instalación

Ventilación de escape

□ De flujo libre y sin acumulación de pelusa
☐ Conductos rígidos o semirígidos de 4" (102 mm) de distancias y giros mínimos
☐ SIN materiales de ventilación de aluminio o de plástico
□ El sistema de evacuación debe ventilar al exterior y contar con una capucha de ventilación aprobada

Nivelación

□ La secadora está nivelada de lado a lado y de adelante hacia atrás
El secadora descansa firmemente sobre sus cuatro esquinas

Suministro de gas (secadora a gas)

□ Válvula de cierre manual instalada en la tubería de suministro
□ Todas las conexiones selladas con un sellante aprobado y bien apretadas con una llave
☐ Kit de conversión para el sistema de gas LP
□ Suministro de gas abierto
☐ No hay escapes en ninguna conexión: verifi que con agua jabonosa, NUNCA con una llama

Suministro eléctrico de 240V (secadora eléctrica)

☐ Cordón de servicio eléctrico 10-30R o 10-40R aprobado por la NEMA con todos los tornillos bien apretados en el tablero de terminales
□ Dispositivo de liberación de tensión aprobado
□ Tapa de acceso a los terminales instalada antes del primer uso

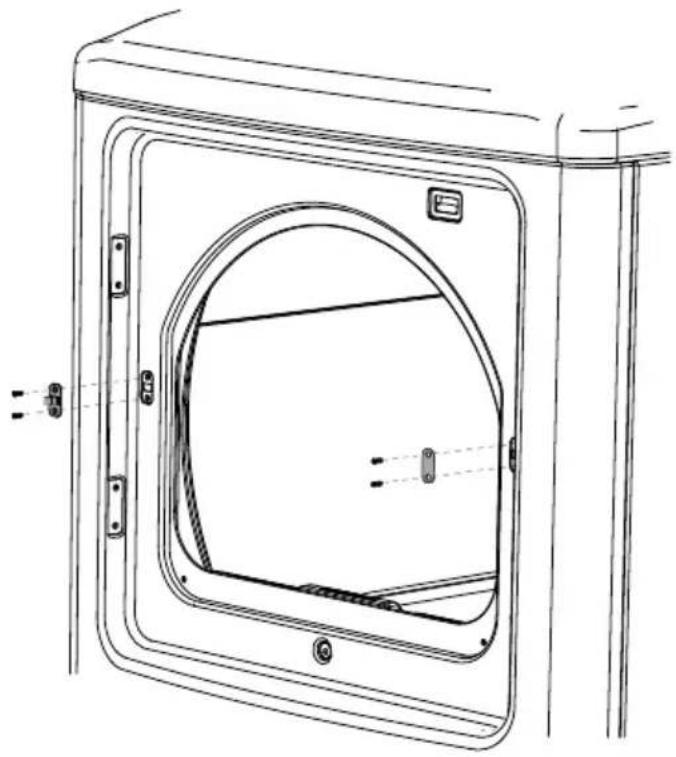

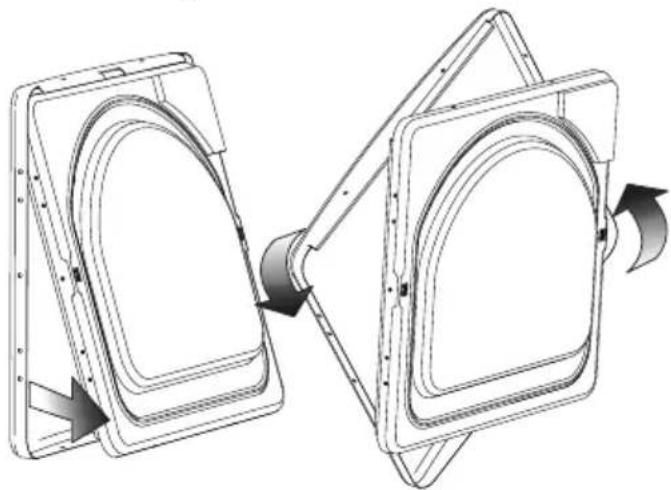

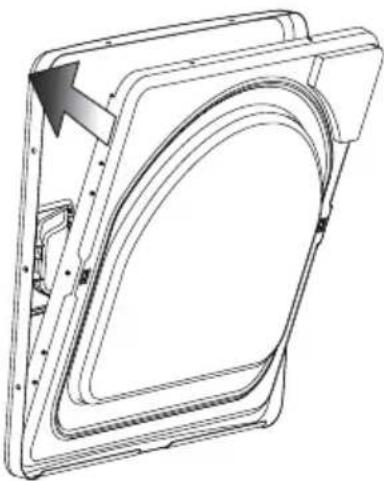

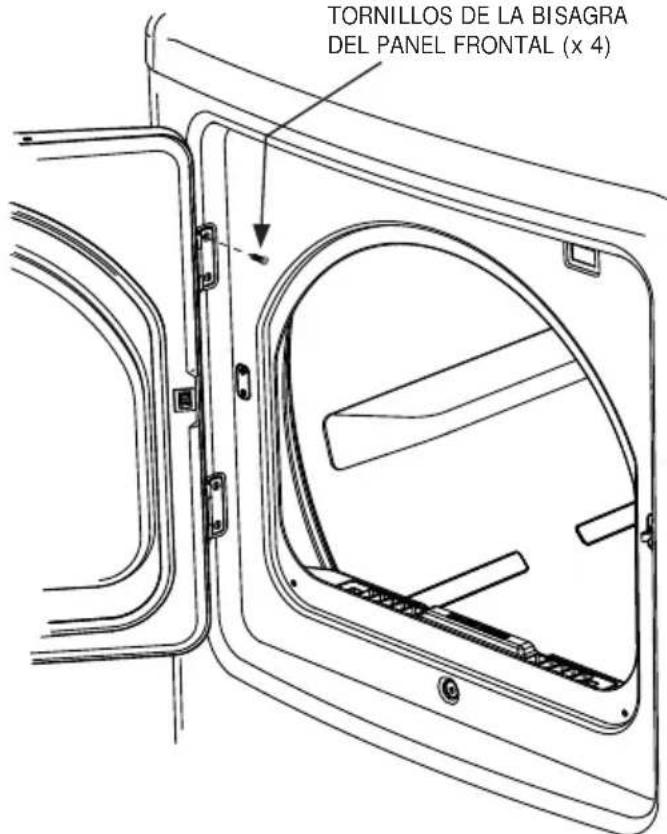

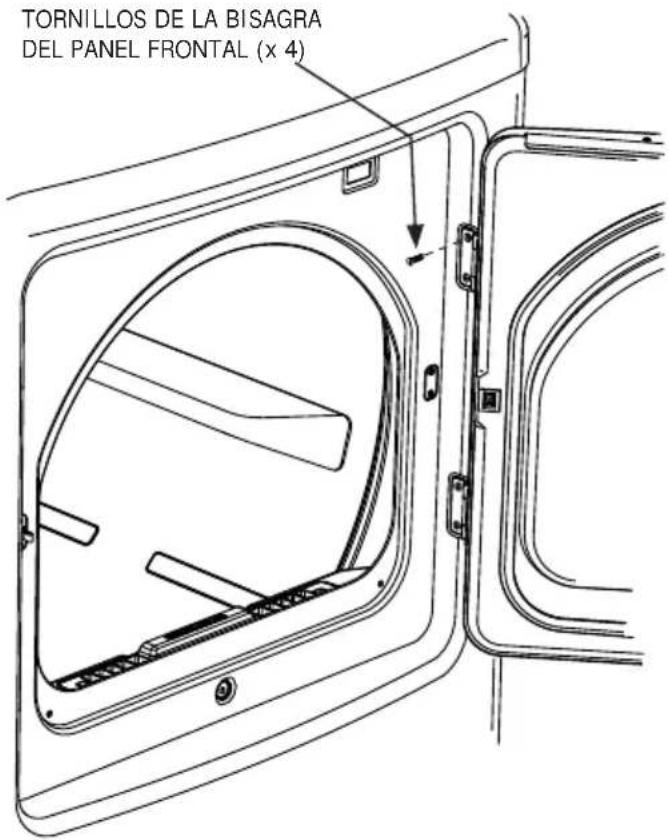

Inversión de la puerta

□ Siga las instrucciones detalladas en esta guía
Pruebe la bisagra y el gancho para asegurarse de que funcionen

Suministro eléctrico

□ El suministro eléctrico del hogar está activado
□ La secadora está enchufada

Inspección final

□ Lea bien las instrucciones de instalación y la guía de uso y cuidado
□ La puerta se cierra y el tambor gira cuando se inicia el ciclo
□ Tarjeta de registro enviada

Debido a posibles variaciones en el voltaje, no se recomienda utilizar esta secadora con electricidad generada a partir de generadores a gas, solares, eólicos ni de ninguna otra clase que no sean los empleados por su empresa de electricidad local.

Requisitos eléctricos de la secadora eléctrica:

CIRCUITO: circuito independiente individual de 30 amp. con fusibles de acción retardada o disyuntores. Use circuitos con fusibles separados para la lavadora y la secadora. NO haga funcionar una lavadora y una secadora en el mismo circuito. SUMINISTRO ELÉCTRICO: trifilar o tetrafilar, 240 V, 1 fase, 60 Hz, corriente alterna.

NOTA

Se puede usar una alimentación de 120/280 voltios, monofásica, de 60 Hz, corriente alternada, con las secadoras que tengan esa indicación de uso en la placa de especificaciones.

IMPORTANTE

A menos que haya sido fabricada para la venta en Canadá, Esta secadora está conectada a tierra internamente a través de un enlace a un conductor neutro. La conexión a tierra a través del neutro está prohibida para: (1) instalaciones de circuitos de bifurcación nuevos; (2) casas rodantes; (3) vehículos recreativos; y (4) áreas cuyas leyes locales no permiten la puesta a tierra a través del neutro.

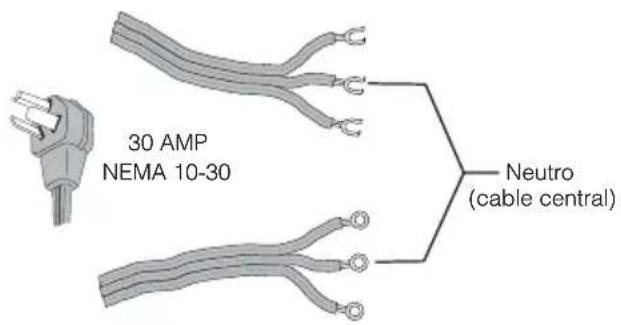

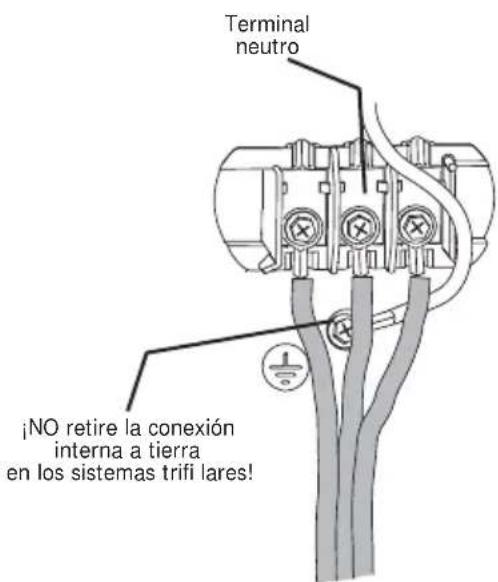

CABLE DE ALIMENTACIÓN ELÉCTRICA TRIFILAR (no incluido)

Receptáculo trifi lar (tipo NEMA 10-30R)

La secadora DEBE emplear un cable de alimentación eléctrica de 3 conductores tipo NEMA 10-30, SRDT calificado para CA mínima de 240 voltios, 30 amp., con 3 conectores de terminal horquilla con extremos doblados hacia arriba o de bucle cerrado y calificados para uso en secadoras de ropa. Para obtener instrucciones sobre la conexión trifilar, consulte CONEXIONES ELÉCTRICAS PARA UN SISTEMA TRIFILAR.

RECEPTÁCULO DEL TOMACORRIENTE: receptáculo NEMA 10-30 R que debe estar ubicado en un lugar al que pueda acceder el cable de alimentación eléctrica cuando la secadora esté instalada.

CONEXIÓN A TIERRA: consulte "Requisitos de conexión a tierra" en la sección Instalación eléctrica.

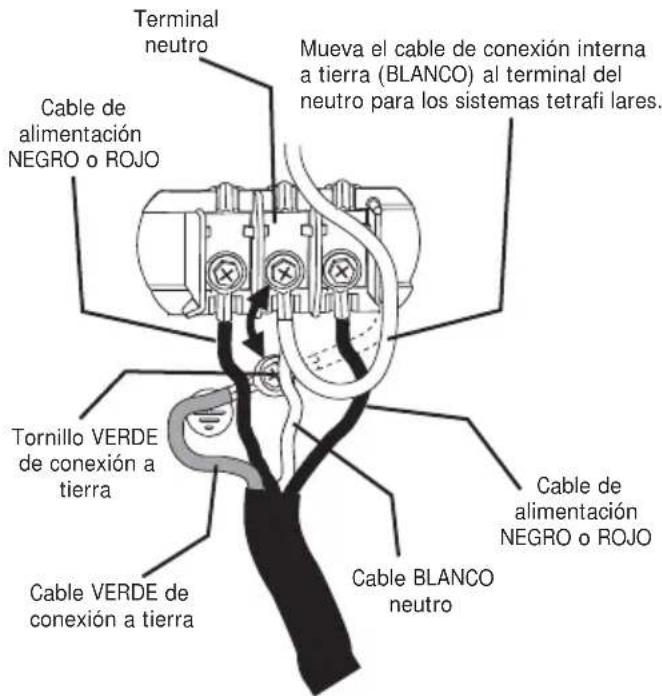

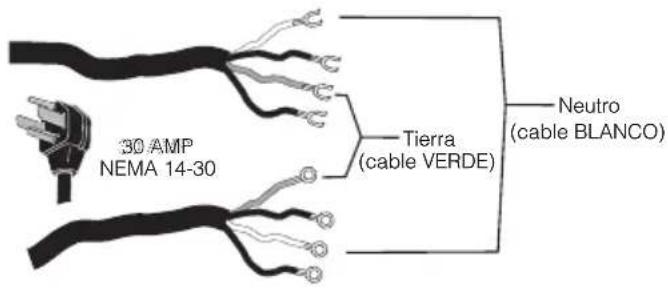

CABLE DE ALIMENTACIÓN ELÉCTRICA TETRAFILAR (no incluido)

Receptáculo tetrafi lar (tipo NEMA 14-30R)

La secadora DEBE emplear un cable de alimentación eléctrica de 4 conductores tipo NEMA 14-30, SRDT o ST (según se especifique) calificado para CA mínima de 240 voltios, 30 amp., con 4 conectores de terminal horquilla con extremos doblados hacia arriba o de bucle cerrado y calificados para uso en secadoras de ropa. Para obtener instrucciones sobre la conexión tetrafi lar, consulte CONEXIONES ELÉCTRICAS PARA UN SISTEMA TETRAFILAR.

NOTA

Las secadoras fabricadas para la venta en Canadá vienen con un cable de alimentación eléctrica tetrafi lar (NEMA 14-30R) de fábrica.

RECEPTÁCULO DEL TOMACORRIENTE: receptáculo NEMA 14-30 R que debe estar ubicado en un lugar al que pueda acceder el cable de alimentación eléctrica cuando la secadora esté instalada.

CONEXIÓN A TIERRA: consulte "Requisitos de conexión a tierra" en la sección Instalación eléctrica.

Requisitos eléctricos de la secadora a gas:

CIRCUITO - Circuito individual de bifurcación de 15 amp., correctamente polarizado y con conexión a tierra con fusible de retardo de 15 amp. o con interruptor automático.

SUMINISTRO ELÉCTRICO: corriente alterna de 2 cables, con conexión a tierra, 120 voltios, monofásica, 60 Hz.

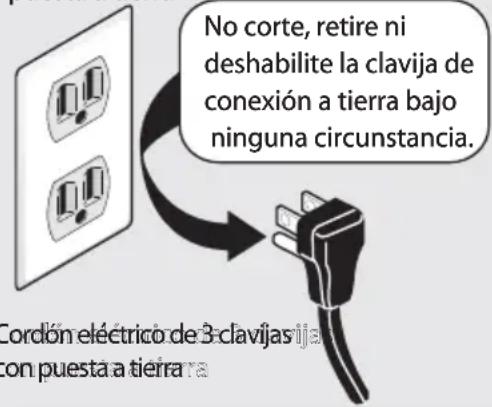

CABLE DE ALIMENTACIÓN ELÉCTRICA: la secadora está equipada con un cable de alimentación trifi lar de 120 voltios.

CONEXIÓN A TIERRA: consulte "Requisitos de conexión a tierra" en la sección Instalación eléctrica.

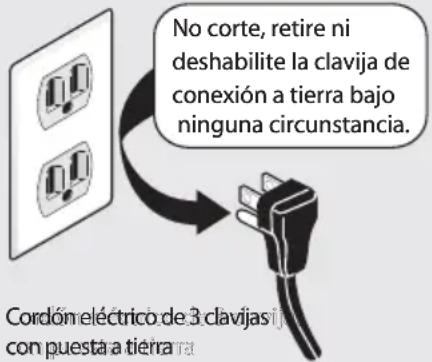

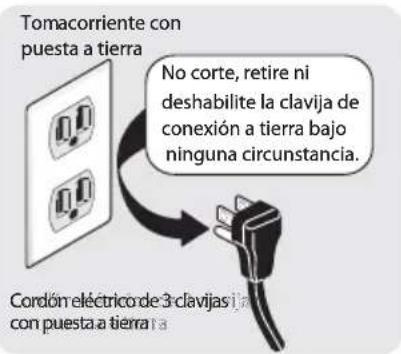

Tomacorriente con puesta a tierra

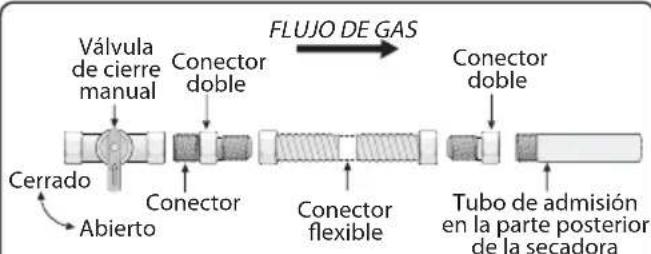

Requerimientos del suministro de gas

ADVERTENCIA

PELI GRO DE EXPLOSIÓN

Las tuberías de cobre sin recubrimiento se corroen al exponerse al gas natural, lo que provoca pérdidas de gas. Utilice SOLAMENTE tuberías de hierro negro, acero inoxidable o latón plastifi cado para el suministro de gas.

1 La instalación DEBE realizarse de acuerdo con los códigos locales o, en ausencia de ellos, con el Código de Gas Nacional (National Fuel Gas Code), ANSI Z223.1 (última edición).
2 La línea de suministro de gas debe ser un tubo de 1,27 cm (1/2 pulgada).
3 Si los códigos lo permiten, se puede utilizar un tubo de metal fl exible para conectar la secadora a la línea de suministro de gas. La tubería DEBE ser de acero inoxidable o de latón plastifi cado.

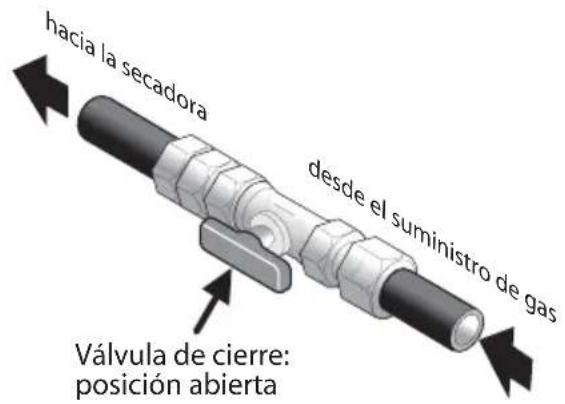

4 La línea de suministro de gas DEBE tener una válvula de cierre individual instalada de conformidad con el Código de Instalación de Gas Natural y Propano B149.1.
5 Se DEBE instalar una derivación N.P.T de 0,32 cm (1/8 pulgadas) con tapón roscado, que permita conectar un medidor de prueba, inmediatamente después de la conexión de suministro de gas a la secadora, en contracorriente al fl ujo de gas.
6 La secadora DEBE estar desconectada de la tubería de gas durante cualquier prueba en la que la presión exceda los 3,45 kPa (1/2 psig).
7 La secadora DEBE estar aislada de la tubería de gas durante cualquier prueba en la que la presión sea igual o inferior a 3,45 kPa (1/2 psig).
8 Las conexiones del suministro de gas deben cumplir con la norma de conexiones de electrodomésticos a gas, ANSI Z21.24.

Requisitos del sistema de escape

Utilice solo un conducto de metal fl exible o rígido de 10,2 cm (4 pulgadas) de diámetro (mínimo) y una capucha de ventilación aprobada que tenga uno o más reguladores de tiro que se abran cuando la secadora esté en funcionamiento. Cuando la secadora se detiene, el regulador de tiro se cierra automáticamente para evitar la corriente de aire y el ingreso de insectos y roedores. Para evitar restringir la salida del conducto, mantenga un espacio mínimo de 30,5 cm (12 pulgadas) entre la capucha de ventilación y el suelo, o cualquier otra obstrucción.

ADVERTENCI A

PELIGRO DE INCENDIO

El no seguir estas instrucciones puede producir tiempos de secado excesivos y peligro de incendio.

Los siguientes son requisitos necesarios para el funcionamiento seguro y correcto de su secadora.

ADVERTENCI A

PELIGRO DE INCENDIO

No utilice materiales de ventilación de plástico ni de papel de aluminio fl exibles para instalar la secadora de ropa. Por lo general, dichos materiales se desarman, se deterioran con facilidad y acumulan pelusa. Estas condiciones obstruyen el fl ujo de aire de la secadora y aumentan el riesgo de incendio.

Si su sistema actual está compuesto de un conducto de plástico o papel de aluminio, reemplácelo por un conducto de metal rígido o semirígido. Asegúrese de que el conducto existente no tenga pelusas antes de instalar el conducto de la secadora.

ADVERTENCIA

PELIGRO DE INCENDIO

• La falta de cumplimiento estricto de las advertencias de seguridad podría ocasionar graves heridas, la muerte o daños materiales.
• No instale un ventilador de refuerzo en el conducto de salida de la secadora.
• Instale todas las secadoras de ropa de acuerdo con las instrucciones de instalación de este manual.

REQUI SI TOS DE INSTALACIÓN

Requisitos del sistema de escape (continuación)

ADVERTENCIA

PELIGRO DE INCENDIO

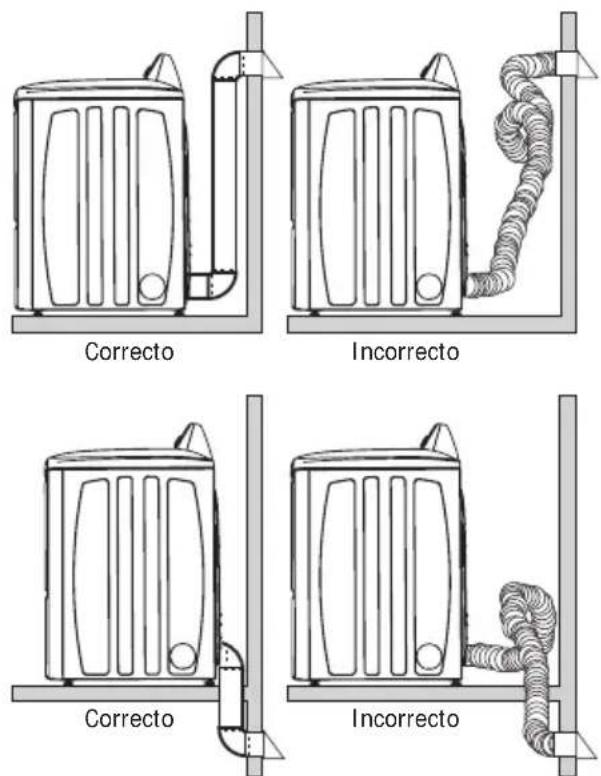

Una secadora de ropa debe tener ventilación al exterior. No ventile la secadora a una chimenea, pared, techo, ático, pasajes entre pisos ni ningún espacio oculto de la vivienda. Las secadoras de ropa producen pelusa combustible. Si la secadora no tiene ventilación al exterior, algunas pelusas fi nas se expulsarán en el área de lavandería. La acumulación de pelusa en cualquier área de la vivienda puede constituir un peligro sanitario y un riesgo de incendio.

La secadora debe estar conectada a un sistema de escape que termine en el exterior de la vivienda. Inspeccione la abertura de escape al exterior con frecuencia y elimine cualquier acumulación de pelusa en la abertura y en el área que la rodea.

ADVERTENCI A

PELIGRO DE INCENDIO

• No permita que materiales combustibles (por ejemplo: ropa, tapicería/cortinas, papel) entren en contacto con el sistema de escape. La secadora NO DEBE tener escape a una chimenea, una pared, un techo ni ningún espacio cerrado de un edifi cio que pueda acumular pelusa y constituir un peligro de incendio.
• No bloquee los extremos de escape del sistema de ventilación, ni utilice tornillos, remaches ni otros sujetadores que se extiendan hacia la parte interna del conducto para ensamblarlo. Es posible que la pelusa quede atrapada en el fi Itro, los tornillos o los remaches, lo que puede obstruir la red de conductos y constituir un peligro de incendio, así como también aumentar los tiempos de secado. En la salida del conducto al exterior, utilice una capucha de ventilación aprobada y selle todas las uniones con cinta de papel aluminio. Todos los accesorios macho para tubos DEBEN instalarse teniendo en cuenta el fl ujo de aire.

ADVERTENCI A

PELIGRO DE INCENDIO

Si se excede la longitud del tubo del conducto o el número de codos permitidos en las tablas de "LONGITUD MÁXIMA", se pueden acumular pelusas en el sistema de escape. La obstrucción del sistema podría constituir un peligro de incendio, así como aumentar los tiempos de secado.

Cantidad de codos de 90°	LONGITUD MÁXIMAConducto de metal rígido de 10,2 cm (4 pulgadas)
	TIPO DE CAPUCHA DE VENTILACIÓN
	(recomendada)
	4"(10.2 cm) louvered		2.5"(6.4 cm)
0	90 ft. (27.4 m) 60 ft. (18.3 m)
1	60 ft. (15.9 m) 45 ft. (13.7 m)
2	45 ft. (13.7 m) 35 ft. (10.7 m)
3	35 ft. (10.7 m) 25 ft. (7.6 m)

ADVERTENCIA

PELIGRO DE INCENDIO

• No utilice material de ventilación fl exible de plástico o aluminio.
• Si va a instalar conductos de ventilación semirrígidos, no exceda una longitud de 8 pies (2,4 m).

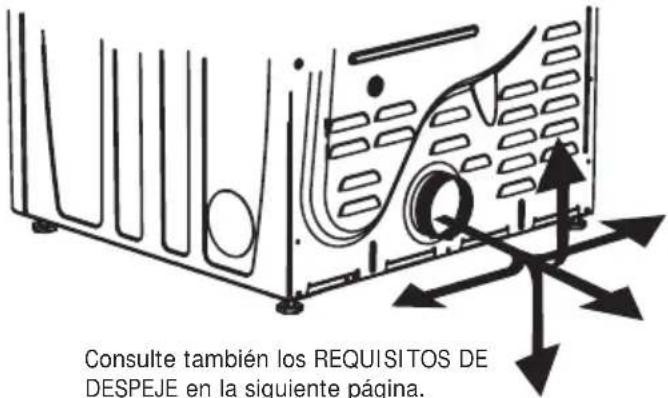

Dirección del escape

El escape direccional se puede lograr mediante la instalación de un codo de ventilación de giro rápido de 90° directamente en la salida de la secadora. Los codos de ventilación de la secadora se encuentran disponibles a través de su distribuidor de repuestos o ferretería local.

NOTA

Utilice un codo de giro rápido de 90° para cumplir con la profundidad mínima de instalación de la secadora independiente.

Requisitos del sistema de escape (continuación)

ADVERTENCIA

PELI GRO DE EXPLOSIÓN

No instale la secadora en el mismo lugar en el que haya o se almacene gasolina u otros productos infl amables. Si la secadora se instala en un garaje, debe estar a una altura mínima de 45,7 cm (18 pulgadas) por encima del suelo. De lo contrario, podría producirse una explosión, un incendio, quemaduras o incluso la muerte.

En instalaciones en las que el sistema de escape no se describa en las tablas, se debe utilizar el siguiente método para determinar si dicho sistema es aceptable:

1 Conecte un manómetro inclinado o digital entre la secadora y el punto donde el tubo de escape se conecta con la secadora.
2 Coloque el temporizador y la temperatura de la secadora en la opción Air Dry (Esponjado con aire) y ponga en marcha la secadora.
3 Lea la medición del manómetro.
4 La contrapresión del sistema NO DEBE ser mayor que 0.83 pulgada de columna de agua. Si la contrapresión del sistema es menor que 0.83 pulgada de columna de agua, el sistema es aceptable. Si la lectura del manómetro es mayor que 0.83 pulgada de columna de agua, el sistema es demasiado restrictivo y la instalación es inaceptable.

Instale los accesorios macho en la dirección correcta:

Si bien la orientación vertical del sistema de escape es aceptable, ciertas circunstancias atenuantes podrían afectar el funcionamiento de la secadora:

• Sólo se debe utilizar una red de conductos de metal rígido.
• Si la ventilación se efectúa en forma vertical a través del techo, es posible que el sistema de escape se vea expuesto a ráfagas descendentes que restringirán la ventilación.
• Si el sistema de escape se extiende a través de un área que no está aislada, puede producirse condensación y una acumulación más rápida de pelusa.
• La compresión o los pliegues del sistema de escape aumentarán la restricción de la ventilación.
• Se debe inspeccionar y limpiar el sistema de escape cada 18 meses como mínimo cuando se le da un uso normal. Cuanto más utilice la secadora, más a menudo deberá comprobar que el sistema de escape y la capucha de ventilación funcionan correctamente.

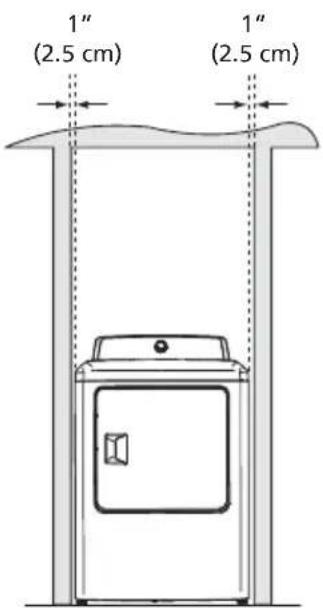

Requisitos de despeje

IMPORTANTE

NO INSTALE LA SECADORA:

1 En una zona expuesta a la humedad o a las condiciones climáticas externas.
2 En un área en la que esté en contacto con cortinas, telas colgantes o cualquier otra cosa que pueda obstruir el fl ujo de aire de ventilación y combustión.
3 Sobre una alfombra. El piso DEBE ser firme con una pendiente máxima de 2,5 cm (1 pulgada).

Instalación en un Nicho o Armario

1 Una secadora instalada en un dormitorio, baño, nicho o armario, DEBE tener ventilación al exterior.
2 No se debe instalar ningún otro artefacto de combustión en el mismo armario que la secadora a gas.
3 La secadora necesita espacio a su alrededor para que la ventilación sea adecuada.

NO instale la secadora en un armario con puerta maciza.

4 Ventilación requerida en la puerta del armario: Se necesita un mínimo de 774,2 cm² (120 pulgadas²) de abertura, dividido en partes iguales en la parte superior e inferior de la puerta. Las aberturas de ventilación deben estar ubicadas a 7,6 cm (3 pulgadas) de la parte superior e inferior de la puerta. Es necesario que las aberturas de aire no estén obstruidas al instalar una puerta. Se acepta una puerta que tenga aberturas de ventilación distribuidas uniformemente en toda la superfi cie.

MINIMUM INSTALLATION CLEARANCES - Inches (cm)
	SIDES REAR TOP FRONT
Alcove	1"(2.5 cm)	6"(15.2 cm)	24"(61 cm)	n/a
Closet	1"(2.5 cm)	6"(15.2 cm)	24"(61 cm)	2"(5.1 cm)

Dimensiones de la Secadora

^1 La longitud del cable de alimentación de la secadora eléctrica (Canadá) es de aproximadamente 150 cm (59 in.). ^2 La longitud del cable de alimentación de la secadora a gas es de aproximadamente 170 cm (67 in.).

Instalación eléctrica

Los siguientes son requisitos necesarios para la instalación eléctrica segura y correcta de su secadora. El no seguir estas instrucciones puede producir una descarga eléctrica y/o incendio.

ADVERTENCI A

PELIGRO DE DESCARGA ELÉCTRICA

• Este electrodoméstico DEBE estar debidamente conectado a tierra. Si la secadora no está conectada a tierra correctamente, se pueden producir descargas eléctricas. Siga las instrucciones de esta guía para ver cómo se realiza una correcta conexión a tierra.
• No utilice un cable de extensión con esta secadora. Algunos cables de extensión no están diseñados para soportar la cantidad de corriente eléctrica que utiliza esta secadora y pueden derretirse, lo que constituye un peligro de descarga eléctrica y/o incendio. Ubique la secadora en un lugar donde el cable de alimentación que compre esté al alcance del receptáculo, permitiendo que el cable quede holgado. Consulte los requisitos de preinstalación de esta guía para ver cuál es el cable de alimentación correcto que se debe comprar.

ADVERTENCIA

PELIGRO DE DESCARGA ELÉCTRICA

• Debe instalarse, en el cable de alimentación, un dispositivo de liberación de tensión aprobado por U.L. Si no se coloca un dispositivo de liberación de tensión, el cable podría desenchufarse de la secadora y cortarse por cualquier movimiento, y provocar así una descarga eléctrica.
• No utilice un receptáculo con cableado de aluminio para un enchufe y cable de alimentación con cables de cobre (o viceversa). La reacción química que tiene lugar entre el cobre y el aluminio puede causar cortocircuitos eléctricos. El receptáculo y el cableado correcto consiste en un cable de alimentación con alambres de cobre con un receptáculo de cables de cobre.

NOTA

Las secadoras que funcionan con 208 voltios de corriente eléctrica tendrán tiempos de secado más prolongados que las que funcionan con 240 voltios de corriente eléctrica.

INSTRUCCIONES DE INSTALACIÓN

Requisitos de conexión a tierra: secadora eléctrica (Estados Unidos)

ADVERTENCIA

Una conexión incorrecta del conductor de conexión a tierra del equipo puede provocar un peligro de descarga eléctrica. Si no está seguro de haber realizado correctamente la conexión a tierra del artefacto, consulte a un electricista autorizado.

Para una secadora conectada a tierra:

1 La secadora DEBE tener conexión a tierra. En el caso de que la secadora no funcione correctamente o se descomponga, la conexión a tierra reduce el riesgo de descarga eléctrica porque ofrece una trayectoria de menor resistencia para la corriente eléctrica.
2 Después de comprar e instalar un cable de alimentación trifilar o tetrafilar con un conductor de conexión a tierra, el enchufe DEBE estar conectado

a un receptáculo adecuado con cable de cobre correctamente instalado y con conexión a tierra, de acuerdo con todos los códigos y las ordenanzas locales. Ante cualquier duda, comuníquese con un electricista autorizado.

3 NO realice modificaciones al enchufe que se proporciona con este artefacto. Si no calza en el tomacorrientes, pídale a un electricista califi cado que instale un tomacorrientes adecuado.

Para una secadora conectada de forma permanente:

1 La secadora DEBE estar conectada a un sistema de cableado permanente de metal conectado a tierra, o bien se debe colocar un conductor de conexión a tierra con los conductores del circuito y debe estar conectado al terminal de conexión a tierra del equipo o al cable a tierra del artefacto.

Requisitos de conexión a tierra: secadora eléctrica (Canadá)

ADVERTENCIA

Una conexión incorrecta del conductor de conexión a tierra del equipo puede provocar un peligro de descarga eléctrica. Si no está seguro de haber realizado correctamente la conexión a tierra del artefacto, consulte a un electricista autorizado.

Para una secadora conectada a tierra:

1 La secadora DEBE tener conexión a tierra. En el caso de que la secadora no funcione correctamente o se descomponga, la conexión a tierra reduce el riesgo de descarga eléctrica porque ofrece una trayectoria de menor resistencia para la corriente eléctrica.

2 Debido a que la secadora está equipada con un cable de alimentación eléctrica que cuenta con un conductor de conexión a tierra, el enchufe debe estar conectado a un tomacorriente correctamente instalado y con conexión a tierra, de acuerdo con todos los códigos y las ordenanzas locales. Ante cualquier duda, comuníquese con un electricista autorizado.
3 NO realice modificaciones al enchufe que se proporciona con este artefacto. Si no calza en el tomacorrientes, pídale a un electricista califi cado que instale un tomacorrientes adecuado.

Requisitos de conexión a tierra: secadora a gas (Estados Unidos y Canadá)

Tomacorriente con puesta a tierra

ADVERTENCIA

Una conexión incorrecta del conductor de conexión a tierra del equipo puede provocar un peligro de descarga eléctrica. Si no está seguro de haber realizado correctamente la conexión a tierra del artefacto, consulte a un electricista autorizado.

1 La secadora está equipada con un enchufe de tres patas (conexión a tierra) para evitar el peligro de electrocución y debe estar conectada directamente a un receptáculo de enchufe de tres patas que cuente con una conexión a tierra adecuada.
2 El enchufe debe estar conectado a un tomacorriente correctamente instalado y con conexión a tierra, de acuerdo con todos los códigos y las ordenanzas locales. Ante cualquier duda, comuníquese con un electricista autorizado.
3 NO realice modificaciones al enchufe que se proporciona con este artefacto. Si no calza en el tomacorrientes, pídale a un electricista califi cado que instale un tomacorrientes adecuado.

Conexión eléctrica (fuera de Canadá): trifi lar

Receptáculo trifi lar (tipo NEMA 10-30R)

ADVERTENCIA

PELI GRO DE DESCARGA ELÉCTRICA

El no desconectar el suministro eléctrico antes de realizar cualquier reparación puede ocasionar lesiones personales o incluso la muerte.

1 Desconecte el suministro eléctrico del tomacorriente.
2 Extraiga el tornillo que sujeta la cubierta de acceso del bloque terminal que se encuentra en la esquina superior de la parte trasera de la secadora.
3 Instale un dispositivo de liberación de tensión aprobado por U.L., de acuerdo con las instrucciones relativas al cable de alimentación/dispositivo de liberación de tensión del fabricante, en el orifi cio de entrada del cable de alimentación debajo del panel de acceso. En este momento, el dispositivo de liberación de tensión debe estar holgadamente en su lugar.
4 Pase un cable de alimentación aprobado por U.L. DESENCHUFADO, de 30 amp. tipo NEMA 10-30, SRDT a través del dispositivo de liberación de tensión.
5 Conecte el conductor neutro (cable del centro) del cable de alimentación al terminal PLATEADO del centro del bloque terminal. Ajuste el tornillo con fi rmeza.
6 Conecte los dos conductores externos restantes del cable de alimentación a los terminales externos de color LATÓN del bloque terminal. Ajuste los dos tornillos con fi rmeza.

ADVERTENCIA

PELIGRO DE DESCARGA ELÉCTRICA

No forme un ángulo agudo con el cableado/conductor, ni los doble en el punto de conexión.

7 Siga las pautas del fabricante para sujetar firmemente el dispositivo de liberación de tensión y el cable de alimentación.

8 Vuelva a instalar la cubierta del bloque terminal.

IMPORTANTE

Para mover la secadora desde un sistema tetrafi lar e instalarla en un sistema trifi lar, mueva la conexión a tierra interna del terminal central nuevamente hacia el tornillo VERDE que se encuentra junto al bloque terminal.

INSTRUCCIONES DE INSTALACIÓN

Conexión eléctrica (fuera de Canadá): tetrañ lar

Receptáculo tetrafi lar (tipo NEMA 14-30R)

ADVERTENCIA

PELI GRO DE DESCARGA ELÉCTRICA

El no desconectar el suministro eléctrico antes de realizar cualquier reparación puede ocasionar lesiones personales o incluso la muerte.

1 Desconecte el suministro eléctrico del tomacorriente.
2 Extraiga el tornillo que sujeta la cubierta de acceso del bloque terminal que se encuentra en la esquina superior de la parte trasera de la secadora.
3 Instale un dispositivo de liberación de tensión aprobado por U.L., de acuerdo con las instrucciones relativas al cable de alimentación/dispositivo de liberación de tensión del fabricante, en el orifi cio de entrada del cable de alimentación debajo del panel de acceso. En este momento, el dispositivo de liberación de tensión debe estar holgadamente en su lugar.
4 Pase un cable de alimentación aprobado por U.L. DESENCHUFADO, de 30 amp. tipo NEMA 14-30, SRDT o ST a través del dispositivo de liberación de tensión.
5 Desconecte el cable interno (BLANCO) de conexión a tierra que integra el enchufe preformado de la secadora del tornillo de conexión a tierra (VERDE) que está junto al bloque terminal.
6 Conecte el cable de conexión a tierra (VERDE) del cable de alimentación al gabinete utilizando el tornillo (VERDE) de conexión a tierra. Ajuste el tornillo con fi rmeza.
7 Mueva el cable interno (BLANCO) de conexión a tierra que integra el enchufe preformado de la secadora al bloque terminal y conéctelo junto con el conductor neutro (BLANCO) del cable de alimentación al terminal PLATEADO del centro del bloque terminal. Ajuste el tornillo con fi rmeza.
8 Conecte los conductores ROJO y NEGRO del cable de alimentación a los terminales externos de color LATÓN del bloque terminal. Ajuste los dos tornillos con fi rmeza.

ADVERTENCIA

PELI GRO DE DESCARGA ELÉCTRICA

No forme un ángulo agudo con el cableado/conductor, ni los doble en el punto de conexión.

9 Siga las pautas del fabricante para sujetar fi rmemente el dispositivo de liberación de tensión y el cable de alimentación.
10 Vuelva a instalar la cubierta del bloque terminal.

INSTRUCCIONES DE INSTALACIÓN

Conexión de gas

1 Quite el tapón del tubo de gas en la parte trasera de la secadora.

IMPORTANTE

NO conecte la secadora al servicio de gas LP sin convertir la válvula de gas. El kit de conversión a gas LP debe ser instalado por un técnico califi cado.

2 Conecte un tubo aprobado o uno semi-rígido de 1,27 cm (1/2 pulgada) de diámetro interior desde la línea de suministro de gas al tubo de 0,96 cm (3/8 pulgada) ubicado en la parte trasera de la secadora. Utilice un reductor de 1,27 cm a 0,96 cm (1/2 pulgada a 3/8 pulgada) para realizar la conexión. Aplique un sellador para roscas que sea resistente a la acción corrosiva de los gases licuados en todas las conexiones de los tubos.

Todas las conexiones deben estar ajustadas con llave

IMPORTANTE

La línea de suministro de gas debe estar equipada con una válvula de cierre manual aprobada. Esta válvula debe estar ubicada en la misma habitación que la secadora, en una ubicación que permita la facilidad de apertura y cierre. No bloquee el acceso a la válvula de cierre de gas.

3 Abra la válvula de cierre de la línea de suministro de gas para que el gas fl uya a través de la tubería. Espere unos minutos a que el gas fl uya a través de la línea de suministro de gas.

4 Utilice un manómetro para verificar que no haya fugas en el suministro de gas. Si no cuenta con un manómetro, pruebe todas las conexiones aplicando agua jabonosa en estas.

ADVERTENCIA

PELIGRO DE EXPLOSIÓN

NUNCA compruebe si hay fugas de gas con una llama abierta.

IMPORTANTE

El servicio de gas de la electrodoméstico debe cumplir con los códigos y las ordenanzas locales, y la última edición del Código de Gas Nacional (National Fuel Gas Code), el ANSI Z223.1/NFPA 54, o bien en Canadá, el CSA B149.1.

INSTRUCCIONES DE INSTALACIÓN

Instalación general

1 Conecte el tubo de escape al sistema de escape exterior. Se recomienda usar una abrazadera (pieza A) de 4" (10,2 cm) para conectar las secadora al sistema de ventilación de escape. Utilice cinta de papel de aluminio para sellar las demás uniones.
2 Utilice un nivel de carpintero para nivelar todos los costados de la secadora.
3 Utilice la pinzas ajustables para ajustar las patas niveladoras de modo que la secadora esté nivelada en relación con todos sus lados, atrás/adelante y derecha/izquierda, y estabilizada en las cuatro esquinas.
4 Presione hacia abajo las distintas esquinas y lados para asegurarse de que no haya vibración alguna. Ajuste las patas correspondientes de modo que la lavadora descanse fi rmemente en el piso sobre las CUATRO patas. Mantenga la extensión de las patas niveladoras al mínimo para un mejor rendimiento de la secadora.

IMPORTANTE

Revise la caja del interruptor automático/fusibles para asegurarse de que la electricidad esté desconectada antes de conectar el cable de alimentación al tomacorriente.

5 Conecte el cable de alimentación a un tomacorriente con conexión a tierra.

6 Conecte la electricidad desde la caja del interruptor automático/fusibles.
7 Consulte la Guía de uso y cuidado que se proporciona con la secadora. Dicha guía contiene información útil y valiosa que le ahorrará tiempo y dinero.
8 Si tiene alguna pregunta durante el funcionamiento inicial, repase la "Lista de control para evitar el servicio técnico" de su Guía de uso y cuidado antes de llamar al servicio técnico.
9 Guarde estas instrucciones cerca de la secadora para referencia futura.

Su secadora ha sido diseñada para que la puerta pueda ser cambiada de lado en cualquier momento sin necesidad de piezas adicionales. La conversión se hace transfiriendo las bisagras al lado opuesto del gabinete.

1 Asegúrese de que haya suficiente espacio de giro antes de invertir la puerta.
2 Necesitará un destornillador de cabeza Phillips.
3 Proteja las superficies de trabajo planas, como la parte superior de la secadora o el piso cerca de ésta utilizando un paño o toalla suave.
4 ¡Asegúrese de que la secadora esté desenchufada del suministro eléctrico!

ADVERTENCIA

PELI GRO DE DESCARGA ELÉCTRI CA

El no desconectar el suministro eléctrico antes de realizar cualquier reparación puede ocasionar lesiones personales o incluso la muerte.

Herramientas necesarias:

destornillador de cabeza Phillips

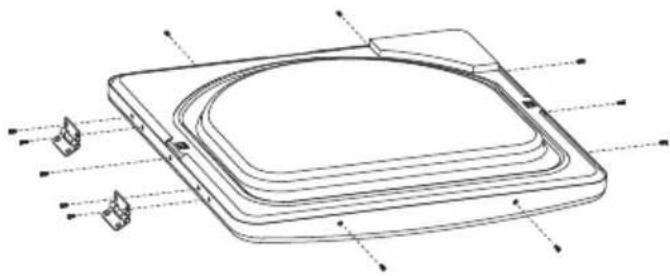

1 Abra la puerta y empiece extraer los cuatro tornillos que fi jan la bisagra a la abertura de la puerta del panel delantero. Empiece removiendo solamente un tornillo por bisagra. Después, afl oje solamente los dos tornillos restantes mientras sostiene fi rmemente la puerta para evitar dañar la bisagra, el panel frontal o la puerta. Una vez arrojados el resto de los tornillos, continué hasta retirarlos todos.

2 Coloque la puerta sobre una toalla (con la parte delantera hacia abajo) para evitar arañazos en la pintura. Retire todos los tornillos de todos los bordes de la puerta.

3 Separe la puerta interior de la exterior y rote la puerta exterior 180 grados.

4 Vuelva a insertar la puerta interior en la exterior y vuelva a instalar las bisagras y todos los tornillos retirados anteriormente.

INVERSIÓN DE LA PUERTA

5 Retire la placa de cerrojo y la placa de pestillo del panel frontal.

6 Vuelva a instalar cada placa en la posición opuesta usando los mismos tornillos retirados en el paso anterior.

7 Mientras sostiene con fi rmeza la parte superior de la puerta, sitúe la puerta cerca del hueco y alinee el orifi cio de la bisagra superior con el orifi cio superior del hueco de la puerta del panel frontal. Una la bisagra superior al panel frontal con un tornillo. Una vez iniciado el primer tornillo, fi je el segundo tornillo a la bisagra inferior. Después de apretar ambos tornillos, instale los dos tornillos restantes.

TORNILLOS DE LA BISAGRA DEL PANEL FRONTAL (x 4)

8 Cierre la puerta y verifique que la bisagra, el pestillo y el gancho funcionan correctamente.

KIT DE CONVERSIÓN A GAS LP

Pieza No.. HA004

Las secadoras a gas diseñadas para el uso en lugares con suministro de LP requieren utilizar un kit de conversión antes de la instalación.

LLAVE UNIVERSAL PARA ELECTRODOMÉSTICOS

Pieza No.. 137019200

También puede pedir una LLAVE UNIVERSAL PARA ELECTRODOMESTICOS para ayudarlo a ajustar las patas de las secadoras, lavadoras o pedestales.

MARCADORES DE PINTURA DE RETOQUE\*

Marcador de retoque de pintura blanca - Pieza N° 5304468812 * Es posible que hayan otros colores disponibles. Póngase en contacto con el distribuidor donde adquirió la secadora.

PRECAUCIÓN

El no utilizar accesorios fabricados (o aprobados) por el fabricante puede ocasionar lesiones personales, daños a la propiedad o daños a la secadora.

Piezas de repuesto:

Si su secadora necesita piezas de repuesto, comuníquese con el sitio donde la adquirió, o consulte la Guía de uso y cuidado para obtener más información.

ADVERTENCI A

PELIGRO DE DESCARGA ELÉCTRICA

Cuando se reparen los controles, rotule todos los cables antes de desconectarlos. Los errores de cableado pueden producir un funcionamiento incorrecto y peligroso. Verifique que el funcionamiento es correcto después de realizar las reparaciones.

NOTAS
