CFPWD15T - Lave-linge et sèche-linge FRIGIDAIRE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Lave-linge et sèche-linge combiné (combo)
Commande	Minuterie mécanique
Installation	Superposition sur socle (kit de montage inclus)
Alimentation électrique	120 V, 60 Hz, prise standard
Alimentation gaz (sècheuse)	Compatible gaz naturel ou propane (nécessite modification)
Évacuation	Conduit d'évacuation pour sécheuse (4 po)
Arrivée d'eau	Eau chaude et froide (tuyaux fournis par l'installateur)
Capacité de lavage	Environ 7-8 kg (estimation pour un modèle standard)
Capacité de séchage	Environ 5-6 kg (estimation)
Pieds ajustables	4 pieds (plastique ou métal selon version)
Mise à niveau	Nécessaire pour stabilité; utiliser une clé polygonale 9/16 po ou 14 mm
Ventilation	Arrière, latérale, haut ou bas (alvéole défonçable 4 po)
Panneau d'accès entretien	Retirable à l'avant pour installation
Sécurité	Ne pas superposer sur socle si déjà installé; débrancher avant déplacement
Garantie	1 an pièces mécaniques (sauf usage non familial)
Pièces détachées	Supports avant/arrière, vis, bouchons plastique, contre-écrous
Poids approximatif (appareil seul)	Laveuse: ~70 kg; Sècheuse: ~50 kg (estimation)
Dimensions approximatives (LxPxH)	Laveuse: 68x70x85 cm; Sècheuse: 68x70x85 cm (estimation)
Accessoires inclus	Kit de montage (supports, vis, clé polygonale)
Fonctions spéciales	Programmes de lavage et séchage avec minuterie mécanique
Entretien régulier	Nettoyage du filtre à charpie après chaque séchage
Compatibilité	Peut être installé sur socle Frigidaire (modèle spécifique)

FOIRE AUX QUESTIONS - CFPWD15T FRIGIDAIRE

Comment installer la laveuse sur le socle?

Retirez les vis du panneau d'accès inférieur, puis les 2 vis arrière de la laveuse. Fixez les attaches avant avec les vis fournies. Insérez la languette des supports arrière dans les fentes du socle. Avec aide, inclinez la laveuse et glissez-la contre les supports. Alignez les trous de montage et revissez.

Comment installer la sécheuse sur le socle?

Retirez les 4 pieds ajustables de la sécheuse et les bouchons en plastique du panneau avant. Fixez les attaches avant avec les vis. Insérez la languette des supports arrière dans les fentes avant du socle. Avec aide, inclinez la sécheuse, engagez les languettes arrière dans les fentes de la sécheuse, puis abaissez. Alignez et vissez.

Quelles sont les précautions de sécurité pour la superposition?

Ne débranchez pas l'appareil avant de le superposer (risque de blessure). Ne superposez pas une sécheuse sur une laveuse déjà installée sur un socle. Demandez l'aide de deux personnes pour soulever. Assurez-vous que le socle est de niveau et stable.

Comment mettre à niveau le socle?

Placez le socle à son emplacement. Ajustez chaque pied de mise à niveau en tournant le contre-écrou. Utilisez une clé polygonale 9/16 po ou 14 mm. Vérifiez le niveau d'avant en arrière et côté à côté. Balancez le socle pour vérifier la stabilité.

Quel outil est nécessaire pour l'installation?

Une clé polygonale de 9/16 po ou 14 mm est requise pour ajuster les pieds et les contre-écrous. Un tournevis peut être nécessaire pour certaines vis.

Quelle est la garantie du socle?

Garantie complète d'un an sur les pièces mécaniques (vices de fabrication). La garantie est nulle si le socle est utilisé à des fins commerciales ou avec un appareil non compatible.

Puis-je installer une sécheuse à gaz sur ce socle?

Oui, le socle est compatible avec les sécheuses à gaz. Assurez-vous de suivre les instructions pour l'alimentation en gaz et le conduit d'évacuation. Une ventilation appropriée est nécessaire.

Comment nettoyer le filtre à charpie?

Le filtre à charpie doit être nettoyé après chaque cycle de séchage. Retirez le filtre, enlevez la charpie à la main ou avec un aspirateur, et replacez-le avant la prochaine utilisation.

Que faire si la laveuse ou la sécheuse vibre excessivement?

Vérifiez que les quatre pieds sont bien en contact avec le sol et que l'appareil est de niveau. Les vibrations latérales sont normales sur un socle, mais peuvent être réduites par une installation correcte (mise à niveau).

Où trouver les pièces de rechange?

Les pièces relatives à la garantie sont disponibles chez le fournisseur d'achat. Consultez le guide d'utilisation et d'entretien de votre laveuse ou sécheuse pour les coordonnées.

MODE D'EMPLOI CFPWD15T FRIGIDAIRE

Utilisez ces instructions pour fixer un socle sous une laveuse et une sécheuse à la droite munies d'une minuterie mécanique.

La console de la laveuse et de la sécheuse est munie d'une minuterie mécanique.

D 1 support avant gauche. E 1 support avant droit. F 2 supports arrière.

Clé polygonale de 9/16 po ou de 14 mm

Ne pas débrancher l'appareil de sa source d'alimentation en électricité avant de le superposer peut causer des blessures, voire la mort.

• Une installation inappropriée du système de ventilation de la sécheuse peut causer des blessures ou des dommages matériels.
• Pour éviter les blessures au dos ou d'autres types de blessures, demandez l'aide d'autres personnes pour déplacer ou soulever la laveuse ou la sécheuse.
• Ne superposez pas une sécheuse sur une laveuse déjà installée sur un socle.

Pour la suite de la version française, reportez-vous à la page 5.

En raison du centre de gravité plus élevé des électroménagers sur socles, il est normal qu'il y ait un balancement de va-et-vient latéral durant le fonctionnement. Il est possible de réduire la vibration en s'assurant que l'électroménager est installé correctement, ce qui comprend une mise à niveau solide de l'appareil sur ses quatre (4) pieds selon les indications fournies dans le présent document.

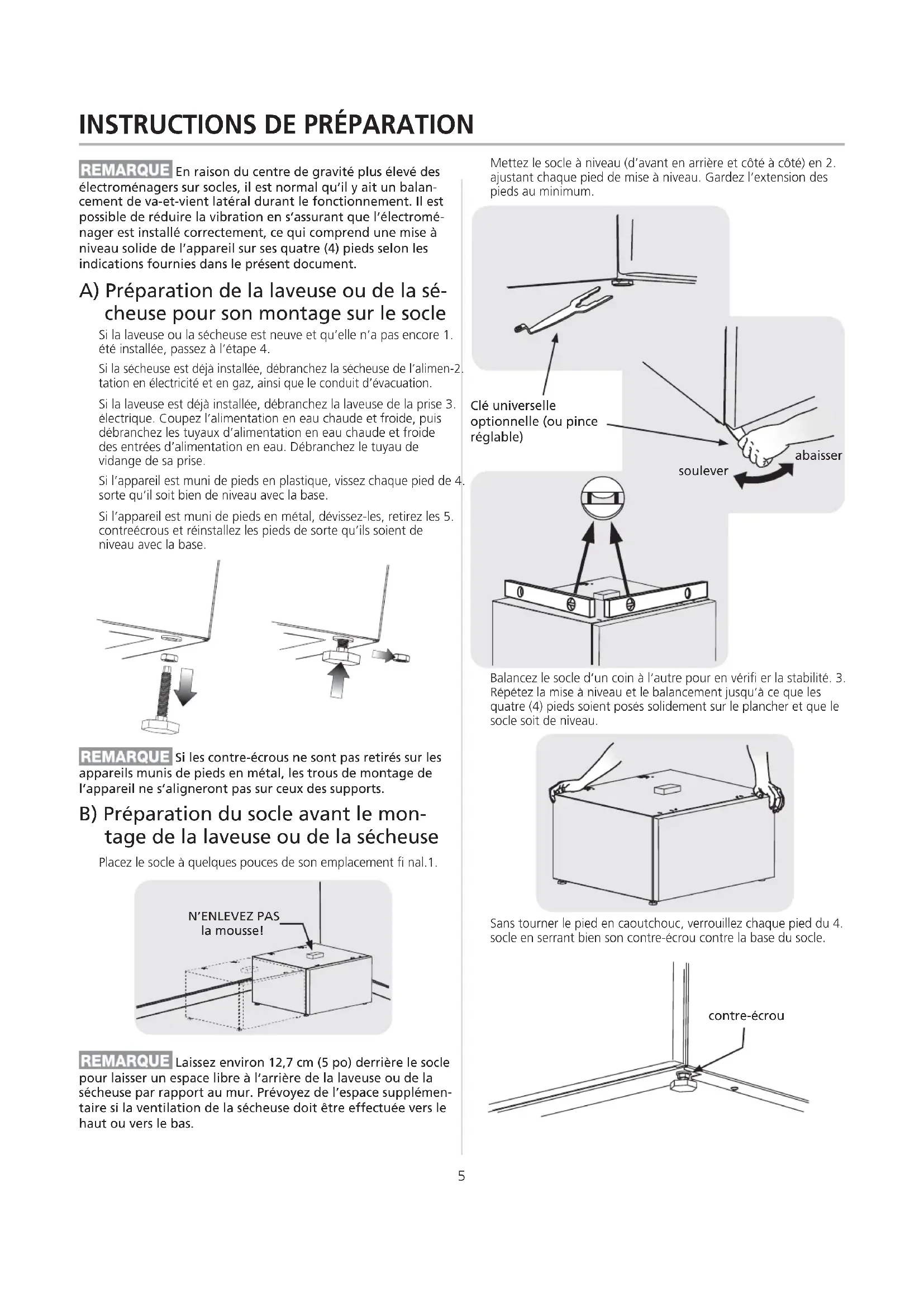

Préparation de la laveuse ou de la sécheuse pour son montage sur le socle

Si la laveuse ou la sécheuse est neuve et qu'elle n'a pas encore été installée, passez à l'étape 4. Si la sécheuse est déjà installée, débranchez la sécheuse de l'alimentation en électricité et en gaz, ainsi que le conduit d'évacuation. Si la laveuse est déjà installée, débranchez la laveuse de la prise électrique. Coupez l'alimentation en eau chaude et froide, puis débranchez les tuyaux d'alimentation en eau chaude et froide des entrées d'alimentation en eau. Débranchez le tuyau de vidange de sa prise. Si l'appareil est muni de pieds en plastique, vissez chaque pied de sorte qu'il soit bien de niveau avec la base. Si l'appareil est muni de pieds en métal, dévissez-les, retirez les contre-écrous et réinstallez les pieds de sorte qu'ils soient de niveau avec la base.

Si les contre-écrous ne sont pas retirés sur les appareils munis de pieds en métal, les trous de montage de l'appareil ne s'aligneront pas sur ceux des supports.

Préparation du socle avant le montage de la laveuse ou de la sécheuse

Placez le socle à quelques pouces de son emplacement final.

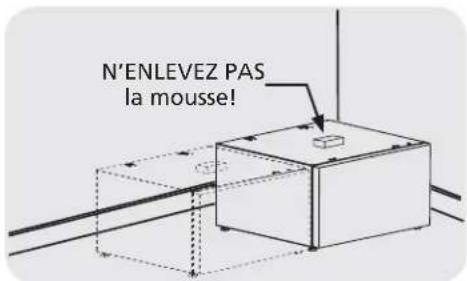

N'ENLEVEZ PAS la mousse!

Remarque

Laissez environ 12,7 cm (5 po) derrière le socle pour laisser un espace libre à l'arrière de la laveuse ou de la sécheuse par rapport au mur. Prévoyez de l'espace supplémentaire si la ventilation de la sécheuse doit être effectuée vers le haut ou vers le bas.

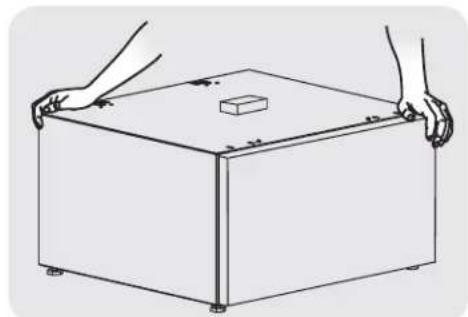

Mettez le socle à niveau (d'avant en arrière et côté à côté) en ajustant chaque pied de mise à niveau. Gardez l'extension des pieds au minimum.

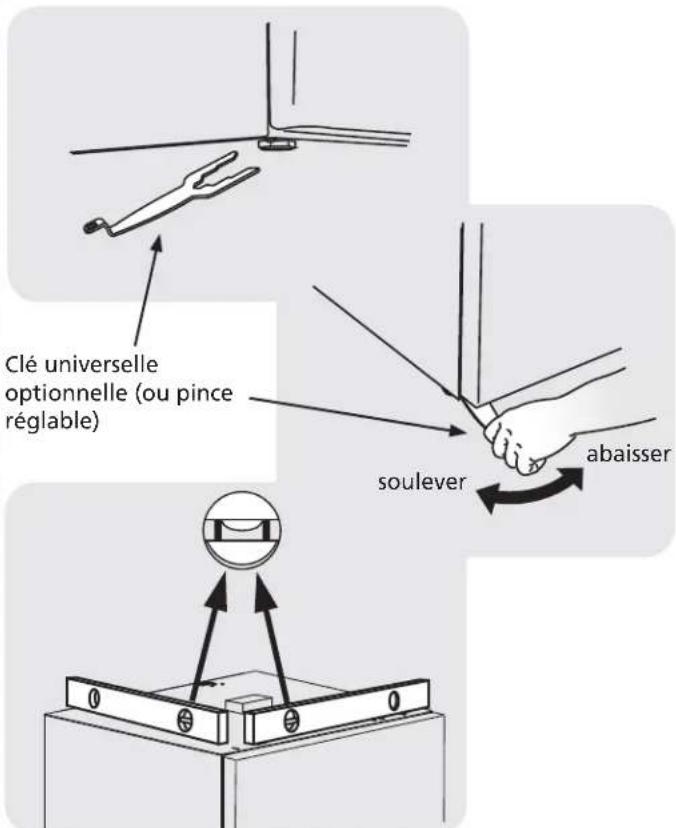

Clé universelle optionnelle (ou pince réglable) soulever abaisser

Balancez le socle d'un coin à l'autre pour en vérifier la stabilité. 3. Répétez la mise à niveau et le balancement jusqu'à ce que les quatre (4) pieds soient posés solidement sur le plancher et que le socle soit de niveau.

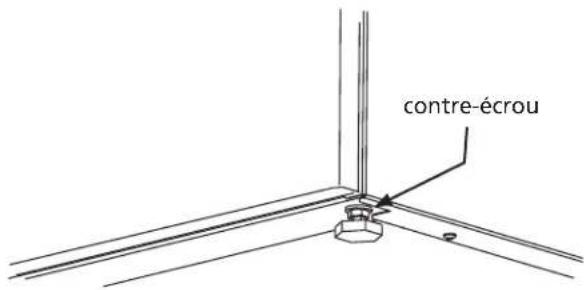

Sans tourner le pied en caoutchouc, verrouillez chaque pied du socle en serrant bien son contre-écrou contre la base du socle.

contre-écrou

C1) fixation de la quincaillerie de montage de la laveuse

Utilisez les instructions suivantes pour monter ce modèle de laveuse sur le socle:

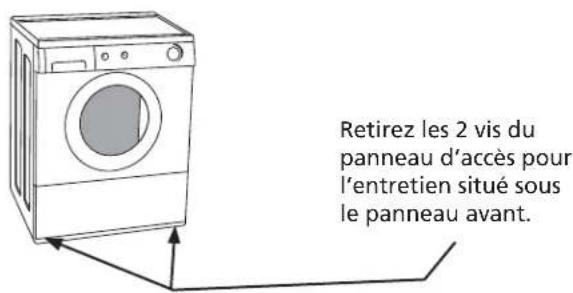

Retirez les 2 vis du panneau d'accès pour l'entretien situé sous le panneau avant.

Retirez le panneau d'accès d'entretien inférieur.2.

Retirez les 2 vis inférieures se trouvant sur la paroi arrière de la laveuse. Conservez les vis pour les réinstaller ultérieurement.

Retirez les 2 vis se trouvant sur la paroi arrière de la laveuse.

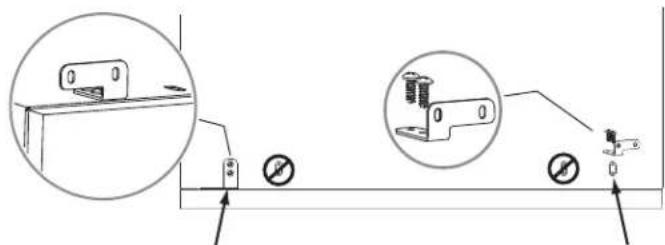

Fixez chaque attache avant avec 2 vis à l'ensemble de trous le 4. plus à l'extérieur.

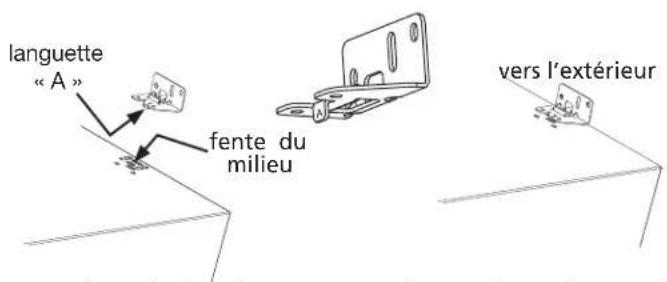

1. Insérez la languette « A » de chaque support arrière dans les fentes du milieu situées à l'arrière du socle. Positionnez le support vers l'extérieur pour permettre le montage de la laveuse.

languette « A » fente du milieu vers l'extérieur

1. Installez 2 vis dans chaque support arrière en alignant les trous du socle.

D1) montage de la laveuse

ATTENTION - DANGER DE POIDS EXCESSIF - Pour éviter les blessures au dos ou d'autres types de blessure, demandez l'aide d'autres personnes pour déplacer ou soulever la laveuse.

Avec l'aide de deux personnes ou plus, inclinez légèrement la laveuse vers l'arrière et soulevez-la pour la mettre sur le socle. En la maintenant inclinée, glissez la laveuse contre les supports arrière et déposez doucement le devant de l'appareil entre les supports avant et arrière.

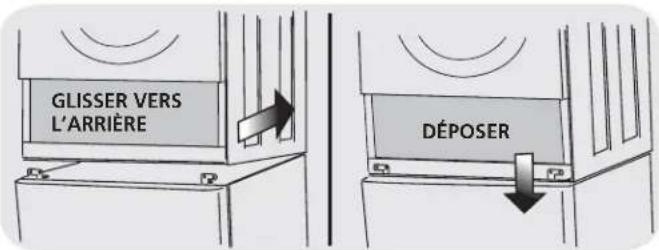

GLISSER VERS L'ARRIÈRE DéPOSER

Ajustez l'électroménager d'un côté à l'autre afin d'aligner ses 2 trous de montage avec les trous des supports du socle.

Remettez les vis de la paroi arrière retirées plus tôt en les insérant dans chaque support arrière et dans la base de la laveuse.

Insérez une vis dans le trou situé le plus à l'extérieur de chaque support avant, et dans la base de la laveuse.

Remettez en place le panneau d'accès inférieur pour l'entretien ainsi que les 2 vis retirées plus tôt.

E1) installation ou réinstallation de la laveuse

Glissez l'électroménager/le socle en place. 1.

Vérifiez le niveau en faisant bouger l'appareil d'avant en arrière 2. et de gauche à droite. Répétez cette vérification jusqu'à ce que l'appareil soit de niveau et stable.

Reportez-vous à la section 3. Instructions d'installation de la laveuse pour obtenir des instructions d'installation détaillées sur l'alimentation en eau, le système de vidange et l'alimentation en électricité.

C2) fixation de la quincaillerie de montage de la sécheuse

Utilisez les instructions suivantes pour monter ce modèle de 1. sécheuse sur le socle:

Caisse de sécheuse munie de 2 enfoncements sur le côté et d'une alvéole défonçable de 10,2 cm (4 po) pour la ventilation latérale.

Retirez les 2 bouchons en plastique qui se trouvent au bas du panneau avant. Retirez les 4 pieds ajustables.

Retirez les 4 pieds ajustables de la base de l'électroménager et rangez-les pour un usage ultérieur.

Retirez les 2 bouchons en plastique qui se trouvent au bas du panneau avant.

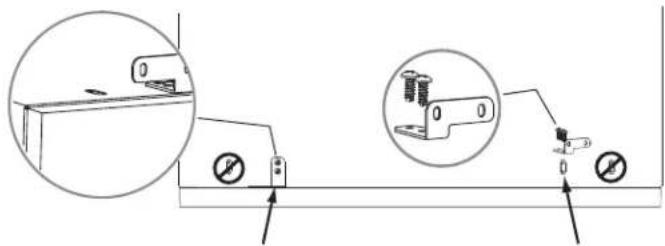

Fixez chaque attache avant avec 2 vis à l'ensemble de trous le 4. plus à l'extérieur.

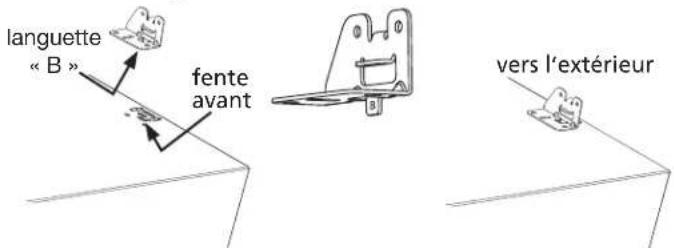

Insérez la languette « B » de chaque support arrière dans les fentes 5 avant situées à l'arrière du socle. Pour le montage des sécheuses, orientez les supports vers l'extérieur.

languette « B » fente avant vers l'extérieur

Installez 2 vis dans chaque support arrière en alignant les trous 6 du socle.

D2) montage de la sécheuse

ATTENTION - DANGER DE POIDS EXCESSIF - Pour éviter les blessures au dos ou d'autres types de blessure, demandez l'aide d'autres personnes pour déplacer ou soulever la sécheuse.

Avec l'aide de deux personnes ou plus, inclinez légèrement la sécheuse vers l'arrière et soulevez-la pour la mettre sur le socle. En la maintenant inclinée, glissez la sécheuse contre les supports arrière de sorte que les languettes des supports arrière s'engagent dans les fentes situées à l'arrière de la sécheuse. Déposez doucement le devant de l'appareil de sorte que ce dernier se trouve entre les supports avant et arrière.

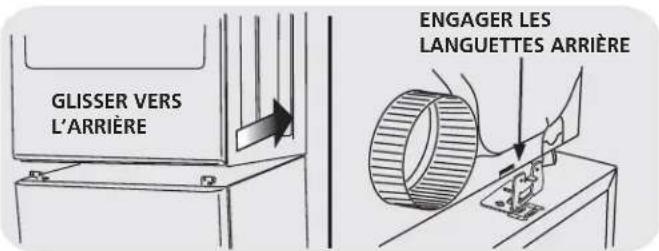

GLISSER VERS L'ARRIÈRE ENGAGER LES LANGUETTES ARRIÈRE

DÉPOSER

Ajustez l'électroménager d'un côté à l'autre afin d'aligner ses 2. trous de montage avec les trous des supports du socle.

Insérez une vis dans le trou situé le plus à l'intérieur de chaque support avant, et dans la base de la sécheuse.

Réinstallez les bouchons en plastique dans le panneau avant.4.

E2) installation ou réinstallation de la sécheuse

Glissez l'électroménager/le socle en place. 1.

Vérifiez le niveau en faisant bouger l'appareil d'avant en arrière 2. et de gauche à droite. Répétez cette vérification jusqu'à ce que l'appareil soit de niveau et stable.

Reportez-vous à la section 3. Instructions d'installation de la sécheuse pour obtenir des instructions d'installation détaillées sur l'alimentation en électricité, l'alimentation en gaz ou le conduit d'évacuation.

Garantie complète d'un an sur les pièces mécaniques

Pendant un an à partir de la date d'achat, si ce socle a été installé avec une laveuse ou sécheuse indiquée (consultez le guide de l'utilisateur pour les modèles spécifiques) et utilisé conformément à l'information contenue dans le guide d'utilisation et d'entretien, les instructions d'utilisation et les instructions d'installation, le fournisseur réparera ou remplacera toute pièce mécanique présentant un vice de fabrication ou de matériau. Conservez votre reçu. La date inscrite sur le reçu détermine la période de garantie dans le cas où des pièces s'avéreraient nécessaires. Cette garantie vous donne des droits juridiques spécifiques. Vous pouvez aussi bénéficier d'autres droits qui varient d'un État à un autre ou d'une province à une autre.

Restriction de garantie

Si le socle est utilisé à d'autres fins que l'usage familial privé ou avec tout produit qui requiert une modification de l'installation, la garantie est alors considérée comme nulle et non avenue.

Pièces relatives à la garantie

Les pièces relatives à la garantie sont disponibles chez le fournisseur auprès duquel le socle a été acheté. Sinon, reportez-vous au guide d'utilisation et d'entretien fourni avec la laveuse ou la sécheuse installée sur le socle pour les personnes à joindre.

Enregistrement du produit

Notez ci-dessous la date d'achat et le numéro de modèle de votre appareil.

No de modèle:

Date d'achat:

Conservez ces instructions et votre reçu pour vous y reporter ultérieurement.
