CFPWD15T - Lavadoras y secadoras FRIGIDAIRE - Manual de uso y guía de instrucciones gratis

Tipo de producto	Lavadora y secadora combinada (combo)
Control	Temporizador mecánico
Instalación	Apilamiento sobre base (kit de montaje incluido)
Alimentación eléctrica	120 V, 60 Hz, enchufe estándar
Alimentación de gas (secadora)	Compatible con gas natural o propano (requiere modificación)
Escape	Conducto de escape para secadora (4 pulgadas)
Entrada de agua	Agua caliente y fría (mangueras proporcionadas por el instalador)
Capacidad de lavado	Aproximadamente 7-8 kg (estimación para un modelo estándar)
Capacidad de secado	Aproximadamente 5-6 kg (estimación)
Patas ajustables	4 patas (plástico o metal según versión)
Nivelación	Necesaria para la estabilidad; usar una llave poligonal de 9/16 pulgadas o 14 mm
Ventilación	Trasera, lateral, superior o inferior (orificio perforable de 4 pulgadas)
Panel de acceso de mantenimiento	Extraíble en la parte frontal para instalación
Seguridad	No apilar sobre la base si ya está instalado; desconectar antes de mover
Garantía	1 año piezas mecánicas (excepto uso no doméstico)
Piezas de repuesto	Soportes delanteros/traseros, tornillos, tapones de plástico, contratuercas
Peso aproximado (solo aparato)	Lavadora: ~70 kg; Secadora: ~50 kg (estimación)
Dimensiones aproximadas (AnxProfxAl)	Lavadora: 68x70x85 cm; Secadora: 68x70x85 cm (estimación)
Accesorios incluidos	Kit de montaje (soportes, tornillos, llave poligonal)
Funciones especiales	Programas de lavado y secado con temporizador mecánico
Mantenimiento regular	Limpieza del filtro de pelusa después de cada secado
Compatibilidad	Se puede instalar sobre base Frigidaire (modelo específico)

Preguntas frecuentes - CFPWD15T FRIGIDAIRE

¿Cómo instalar la lavadora sobre la base?

Retire los tornillos del panel de acceso inferior, luego los 2 tornillos traseros de la lavadora. Fije los soportes delanteros con los tornillos suministrados. Inserte la lengüeta de los soportes traseros en las ranuras de la base. Con ayuda, incline la lavadora y deslícela contra los soportes. Alinee los orificios de montaje y vuelva a atornillar.

¿Cómo instalar la secadora sobre la base?

Retire las 4 patas ajustables de la secadora y los tapones de plástico del panel frontal. Fije los soportes delanteros con los tornillos. Inserte la lengüeta de los soportes traseros en las ranuras delanteras de la base. Con ayuda, incline la secadora, inserte las lengüetas traseras en las ranuras de la secadora, luego bájela. Alinee y atornille.

¿Cuáles son las precauciones de seguridad para el apilamiento?

No desconecte el aparato antes de apilarlo (riesgo de lesión). No apile una secadora sobre una lavadora ya instalada sobre una base. Solicite la ayuda de dos personas para levantar. Asegúrese de que la base esté nivelada y estable.

¿Cómo nivelar la base?

Coloque la base en su lugar. Ajuste cada pata de nivelación girando la contratuerca. Use una llave poligonal de 9/16 pulgadas o 14 mm. Verifique el nivel de adelante hacia atrás y de lado a lado. Balancee la base para verificar la estabilidad.

¿Qué herramienta se necesita para la instalación?

Se requiere una llave poligonal de 9/16 pulgadas o 14 mm para ajustar las patas y las contratuercas. Puede ser necesario un destornillador para algunos tornillos.

¿Cuál es la garantía de la base?

Garantía completa de un año en piezas mecánicas (defectos de fabricación). La garantía es nula si la base se utiliza con fines comerciales o con un aparato no compatible.

¿Puedo instalar una secadora a gas sobre esta base?

Sí, la base es compatible con secadoras a gas. Asegúrese de seguir las instrucciones para el suministro de gas y el conducto de escape. Se necesita una ventilación adecuada.

¿Cómo limpiar el filtro de pelusa?

El filtro de pelusa debe limpiarse después de cada ciclo de secado. Retire el filtro, quite la pelusa a mano o con una aspiradora, y vuelva a colocarlo antes del próximo uso.

¿Qué hacer si la lavadora o la secadora vibra excesivamente?

Verifique que las cuatro patas estén en contacto con el suelo y que el aparato esté nivelado. Las vibraciones laterales son normales sobre una base, pero pueden reducirse con una instalación correcta (nivelación).

¿Dónde encontrar las piezas de repuesto?

Las piezas relacionadas con la garantía están disponibles en el proveedor de compra. Consulte la guía de uso y cuidado de su lavadora o secadora para obtener información de contacto.

MANUAL DE USUARIO CFPWD15T FRIGIDAIRE

Utilice estas instrucciones para instalar el pedestal por debajo de la lavadora y secadora de instalación a la derecha con temporizadores mecánicos.

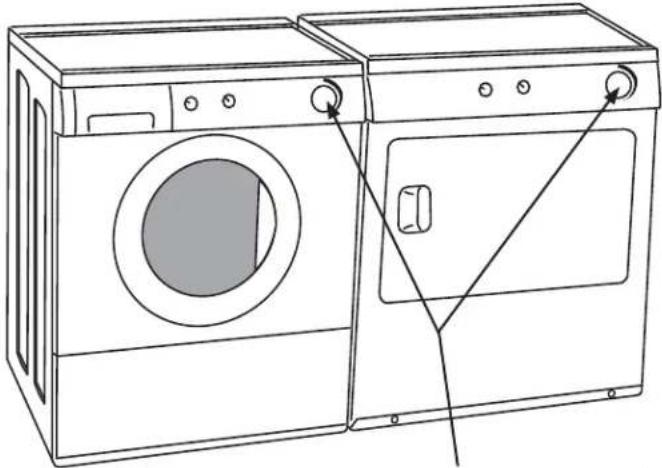

La consola de la lavadora y la secadora tiene un temporizador de tipo mecánico.

D 1 soporte delantero izquierdo.
E 1 soporte delantero derecho.
F 2 soportes traseros.

D

E

F

SCREW KIT COMPONENTS:

Llave de cubo de 9/16 po o 14 mm

AND ET Y

Llave universal opcional (disponible a través de su distribuidor local)

WARNING

El no desconectar el suministro eléctrico an-tes de la instalación apilada puede ocasionar lesiones personales o incluso la muerte.

La instalación inadecuada de la ventilación • de la secadora puede ocasionar lesiones personales o daños a la propiedad.

Para evitar lesiones en la espalda u otro • tipo de lesiones, procure levantar o mover la lavadora o secadora con la ayuda de más de una persona.

No apile la secadora sobre la lavadora si ya está instalada sobre un pedestal.

La versión en español continúa en la página 8.

137338900 A (1002)

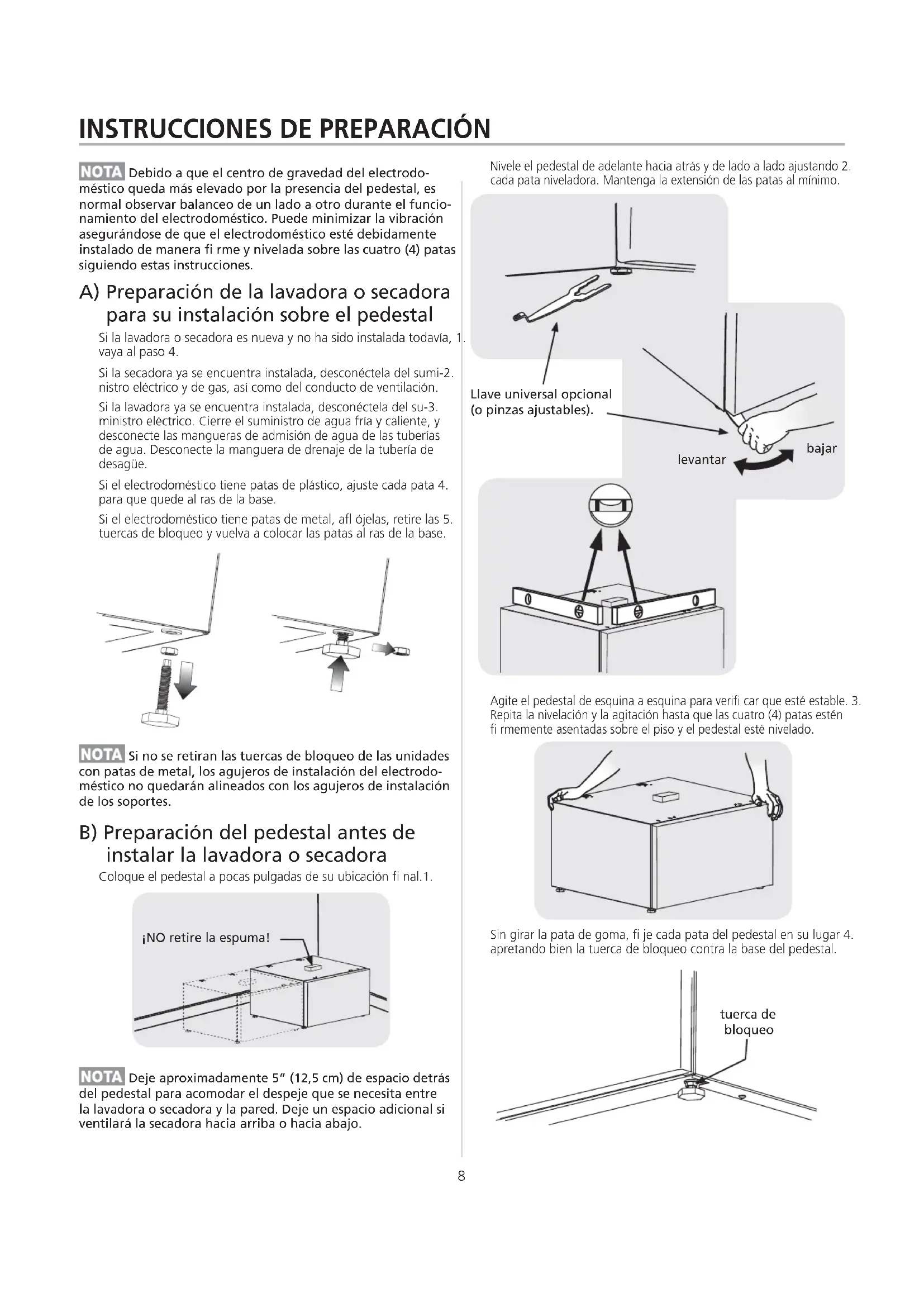

NOTA Debido a que el centro de gravedad del electrodoméstico queda más elevado por la presencia del pedestal, es normal observar balanceo de un lado a otro durante el funcionamiento del electrodoméstico. Puede minimizar la vibración asegurándose de que el electrodoméstico esté debidamente instalado de manera fi rme y nivelada sobre las cuatro (4) patas siguiendo estas instrucciones.

A) Preparación de la lavadora o secadora para su instalación sobre el pedestal

Si la lavadora o secadora es nueva y no ha sido instalada todavía, 1. vaya al paso 4.

Si la secadora ya se encuentra instalada, desconéctela del sumi-2. nistro eléctrico y de gas, así como del conducto de ventilación.

Si la lavadora ya se encuentra instalada, desconéctela del su-3. ministro eléctrico. Cierre el suministro de agua fría y caliente, y desconecte las mangueras de admisión de agua de las tuberías de agua. Desconecte la manguera de drenaje de la tubería de desagüe.

Si el electrodoméstico tiene patas de plástico, ajuste cada pata 4. para que quede al ras de la base.

Si el electrodoméstico tiene patas de metal, afl ójelas, retire las 5. tuercas de bloqueo y vuelva a colocar las patas al ras de la base.

NOTA Si no se retiran las tuercas de bloqueo de las unidades con patas de metal, los agujeros de instalación del electrodoméstico no quedarán alineados con los agujeros de instalación de los soportes.

B) Preparación del pedestal antes de instalar la lavadora o secadora

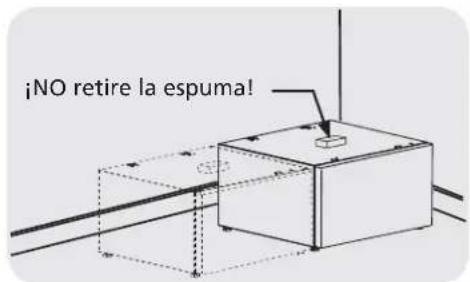

Coloque el pedestal a pocas pulgadas de su ubicación fi nal.1.

¡NO retire la espuma!

NOTA Deje aproximadamente 5" (12,5 cm) de espacio detrás del pedestal para acomodar el despeje que se necesita entre la lavadora o secadora y la pared. Deje un espacio adicional si ventilará la secadora hacia arriba o hacia abajo.

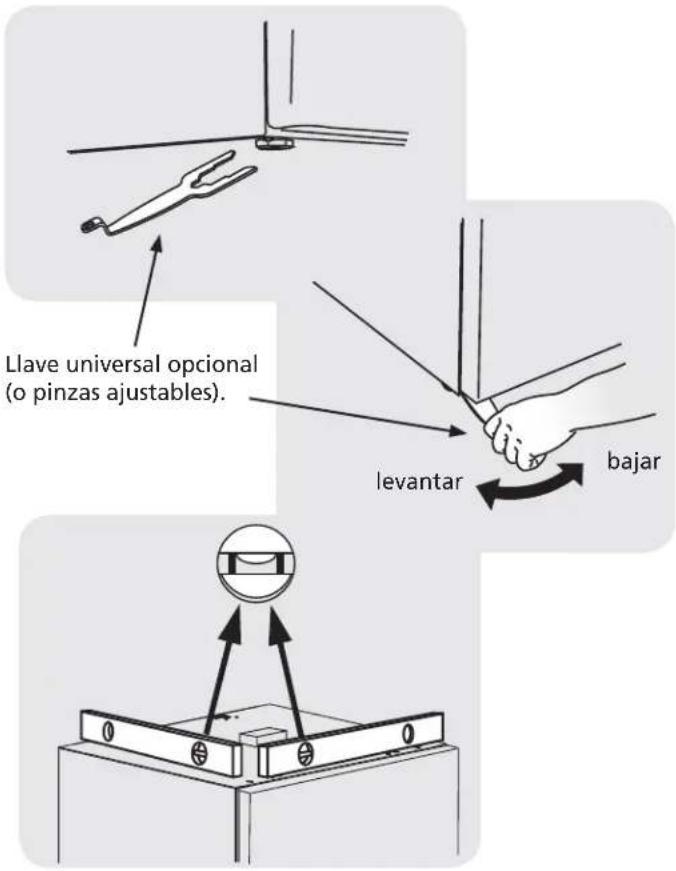

Nivele el pedestal de adelante hacia atrás y de lado a lado ajustando 2. cada pata niveladora. Mantenga la extensión de las patas al mínimo.

Llave universal opcional (o pinzas ajustables). levantar bajar

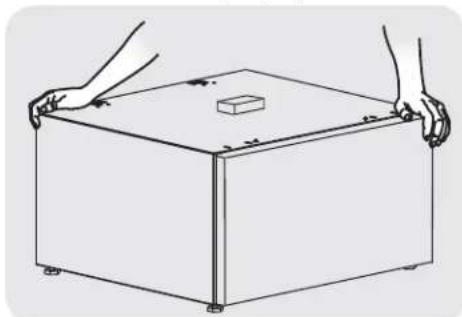

Agite el pedestal de esquina a esquina para verifi car que esté estable. 3. Repita la nivelación y la agitación hasta que las cuatro (4) patas estén fi rmemente asentadas sobre el piso y el pedestal esté nivelado.

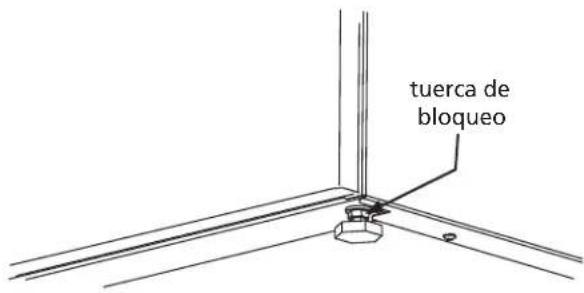

Sin girar la pata de goma, fi je cada pata del pedestal en su lugar 4. apretando bien la tuerca de bloqueo contra la base del pedestal.

tuerca de bloqueo

INSTRUCCIONES DE INSTALACIÓN DE LA LAVADORA DE 3.1 pies cúbicos

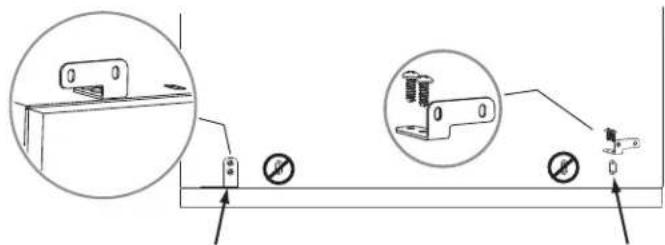

C1) Fijación de los accesorios de instalación de la lavadora

Lea las siguientes instrucciones para instalar este tipo de lavadora 1 sobre el pedestal:

Retire los 2 tornillos del panel de acceso de servicio ubicado debajo del panel delantero.

Retire el panel de acceso de servicio inferior.2.

Retire los 2 tornillos inferiores de la lámina trasera de la lavadora. 3. Conserve los tornillos para la reinstalación.

Retire los 2 tornillos de la lámina trasera de la lavadora.

Fije cada sujetador delantero al juego más externo de agujeros 4. usando 2 tornillos.

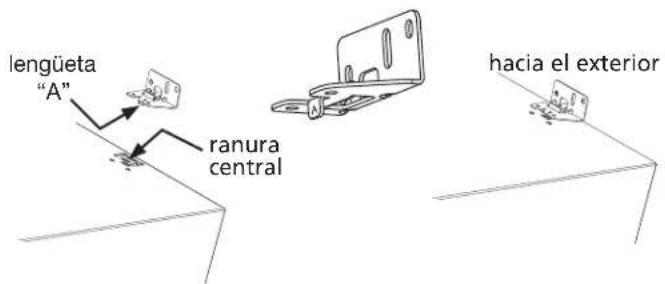

Introduzca la lengüeta "A" de cada soporte trasero en las ranuras 5 centrales de la parte trasera del pedestal. Oriente el soporte hacia la parte exterior para instalar la lavadora.

lengüeta "A" ranura central hacia el exterior

Instale 2 tornillos en cada soporte trasero para alinear los aguje-6. ros del pedestal.

D1) Montaje de la lavadora

PRECAUCIÓN - PELIGRO DE EXCESO DE PESO - Para evitar lesiones en la espalda u otro tipo de lesiones, más de una persona deberá levantar o mover la lavadora.

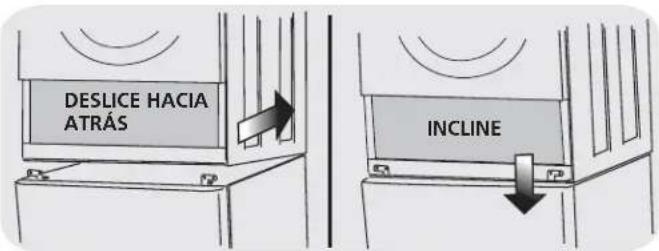

Con la ayuda de una o más personas, incline la lavadora leve-1. mente hacia atrás y levántela sobre el pedestal. Con la lavadora aún inclinada, deslícela hacia atrás contra los soportes traseros y asiente cuidadosamente la parte delantera de la unidad de manera que quede entre los soportes delanteros y traseros.

DESLICE HACIA ATRÁS INCLINE

Ajuste el electrodoméstico de lado a lado para alinear sus aguje-2. ros de instalación con los agujeros de los soportes del pedestal.

Reinstale los tornillos de la lámina trasera en cada soporte trasero 3. para fi jarlos a la base de la lavadora.

Instale un tornillo a través del agujero exterior de cada soporte 4. delantero para fi jarlo a la base de la lavadora.

Reinstale el panel de acceso de servicio inferior con los 2 tornillos 5. que retiró anteriormente.

E1) Instalación o reinstalación de la lavadora

Deslice el electrodoméstico y pedestal a su ubicación fi nal.1.

Verifi que que esté nivelado y agite las cuatro (4) patas nuevamen-2. te. Repita este paso hasta que la unidad quede fi rme y nivelada.

Consulte las Instrucciones de instalación de la lavadora para obte-3. ner detalles completos sobre la conexión del agua, del drenaje o del suministro eléctrico.

INSTRUCCIONES DE INSTALACIÓN DE LA SECADORA DE 5.7 pies cúbicos

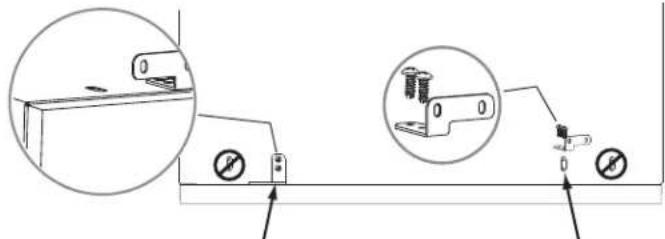

C1) Fijación de los accesorios de instalación de la secadora

Lea las siguientes instrucciones para instalar este tipo de secado-1. ra sobre el pedestal:

Secadora estilo gabinete con 2 hendiduras laterales y un disco removable de 4 pulgadas (10,2 cm) para ventilación lateral.

Retire los 2 tapones de plástico de la parte inferior del panel delantero. Retire las 4 patas de nivelación ajustables.

Retire las 4 patas de nivelación ajustables de la base del electro-2. doméstico y consérvelas para uso futuro.

Retire los 2 tapones de plástico de la parte inferior del panel delantero.3

Fije cada sujetador delantero al juego más externo de agujeros 4. usando 2 tornillos.

1. Introduzca la lengüeta "B" de cada soporte trasero en las ranuras delanteras de la parte trasera del pedestal. Oriente el soporte hacia la parte exterior para instalar la secadora.

lengüeta "B" ranura delantera

hacia el exterior

1. Instale 2 tornillos en cada soporte trasero para alinear los aguje- ros del pedestal.

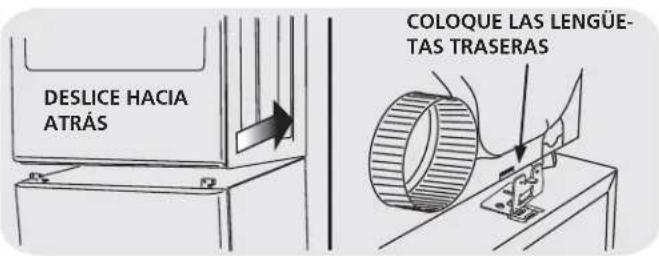

D1) Montaje de la secadora

PRECAUCIÓN - PELIGRO DE EXCESO DE PESO - Para evitar lesiones en la espalda u otro tipo de lesiones, más de una persona deberá levantar o mover la secadora.

Con la ayuda de una o más personas, incline la secadora leve-1. mente hacia atrás y levántela sobre el pedestal. Con la secadora aún inclinada, deslícela hacia atrás contra los soportes traseros de modo que las lengüetas de dichos soportes encajen en las ranuras de la parte trasera de la secadora. Asiente cuidadosamente la parte delantera de la unidad de manera que quede entre los soportes delanteros y traseros.

DESLICE HACIA ATRÁS COLOQUE LAS LENGÜE- TAS TRASERAS

INCLINE

Ajuste el electrodoméstico de lado a lado para alinear sus aguje-2. ros de instalación con los agujeros de los soportes del pedestal. Instale un tornillo a través del agujero interno de cada soporte 3. delantero para fi jarlo a la base de la secadora.

Coloque nuevamente los tapones de plástico en el panel delantero.4.

E1) Instalación o reinstalación de la secadora

Deslice el electrodoméstico y el pedestal a su ubicación fi nal.1.

Verifi que que esté nivelado y agite las cuatro (4) patas nue-2. vamente. Repita este paso hasta que la unidad quede fi rme y nivelada.

Consulte las 3. Instrucciones de instalación de la secadora para obtener detalles completos sobre la conexión del suministro eléctrico y de gas o de los conductos de ventilación.

WARRANTY

Garantía completa de un año para las piezas mecánicas

Durante un año a partir de la fecha de compra, cuando este pedestal se instala con las lavadoras o secadoras indicadas (consulte el manual del propietario para conocer el modelo especifi co) y cuando se usa según la información proporcionada en la guía de uso y cuidado, las instrucciones de funcionamiento y las instrucciones de instalación, el proveedor reparará o remplazará cualquiera de sus piezas mecánicas si se encontraran defectuosas en materiales o mano de obra. Conserve su recibo de compra. La fecha del recibo establece la duración de la garantía, en caso de que se requieran piezas de repuesto. Esta garantía le otorga derechos legales especifi cos. Usted puede tener además otros derechos que varían de un estado a otro.

Restricción de la garantía

Si el pedestal se usa para cualquier propósito que no sea el de uso familiar privado o con cualquier producto que requiera modifi cación para realizar la instalación, esta garantía quedará nula y sin validez.

Piezas en garantía

Las piezas en garantía están disponibles a través del distribuidor donde adquirió el pedestal; también puede consultar la guía de uso y cuidado proporcionada con la lavadora o secadora que se instale en el pedestal para obtener información de contacto.

REGISTRO DEL PRODUCTO

En el espacio que se proporciona a continuación, registre la fecha de compra y el número de modelo del producto.

N.° de modelo:

Fecha de compra:

Conserve estas instrucciones y su recibo de compra para referencia futura.
