MODE D'EMPLOI FDP12WABL Furrion
- . Avant d’utiliser votre nouveau produit, veuillez lire ces instructions attentivement. Vous serez ainsi assuré d’utiliser ce produit de manière sécuritaire tout en réduisant les risques de blessures. Ce manuel d’instructions contient des renseignements portant sur l’installation, l’entretien du produit et son utilisation sécuritaire. Veuillez conserver ces instructions en lieu sûr pour pouvoir les consulter ultérieurement. N’oubliez pas de remettre ce manuel à tout nouveau propriétaire de ce produit. Le fabricant n’accepte aucune responsabilité quant aux dommages causés à la suite du non- respect de ces instructions. Pour toute question sur nos produits, veuillez communiquer avec nous à l’adresse: support@furrion.com13 Contenu Français Bienvenue p. 14
- Contenu p. 15
- Consignes de sécurité importantes p. 16
- Présentation du produit p. 17
- Vue arrière p. 17
- Vue de face p. 17
- Installation p. 18
- Contenu de la boîte p. 18
- Montage du panneau de distribution p. 18
- Schéma de câblage p. 20
- Connexion de câblage p. 20
- Soins et entretien p. 21
- Remplacement du disjoncteur p. 21
- Remplacement du convertisseur de puissance p. 22
- Spécifications p. 23

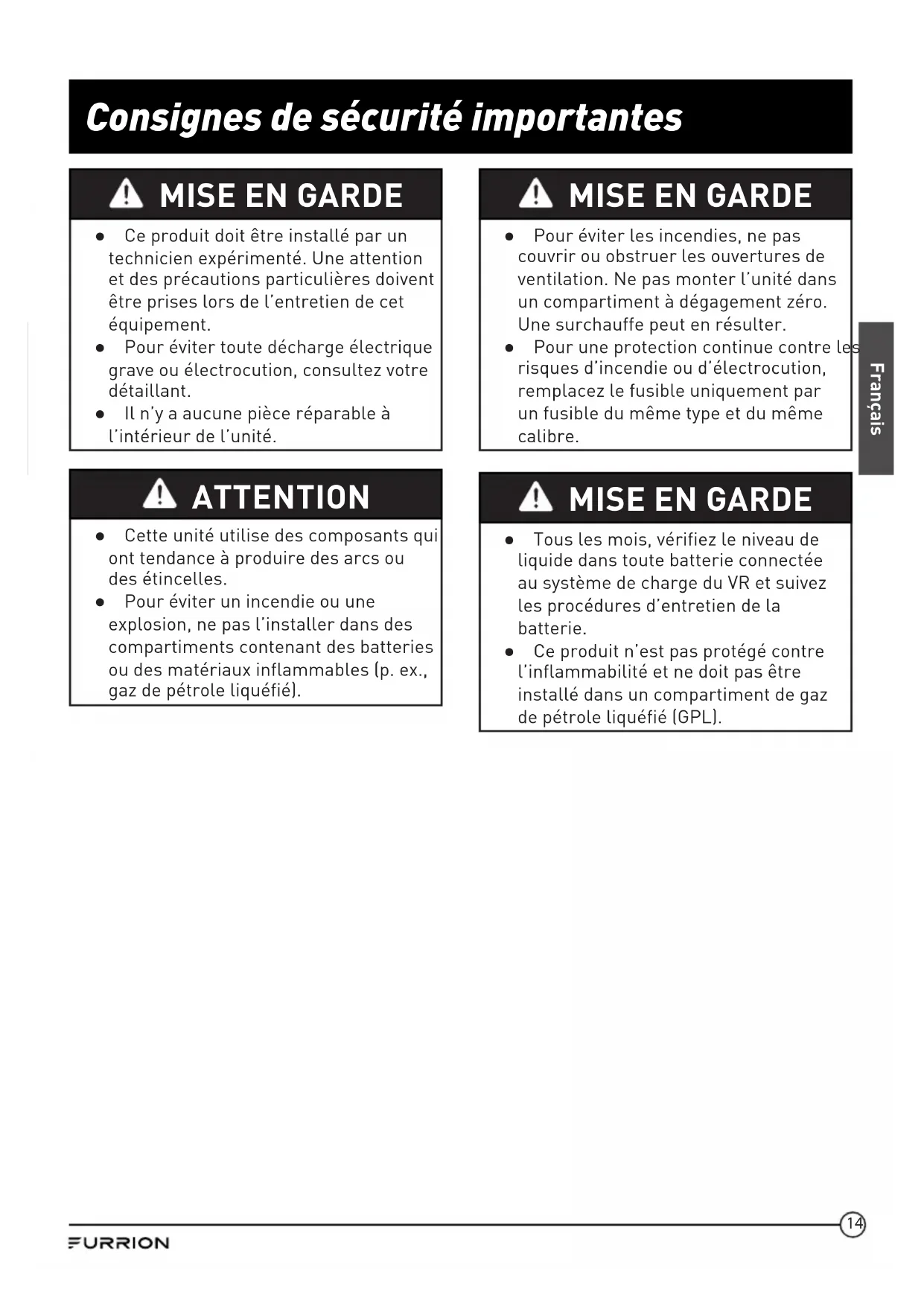

- Garantie Consignes de sécurité importantes Français p. 2414
● Ce produit doit être installé par un technicien expérimenté. Une attention et des précautions particulières doivent être prises lors de l’entretien de cet équipement. ● Pour éviter toute décharge électrique grave ou électrocution, consultez votre détaillant. ● Il n’y a aucune pièce réparable à l’intérieur de l’unité. ATTENTION ● Cette unité utilise des composants qui ont tendance à produire des arcs ou des étincelles. ● Pour éviter un incendie ou une explosion, ne pas l’installer dans des compartiments contenant des batteries ou des matériaux inflammables (p.ex., gaz de pétrole liquéfié).
● Pour éviter les incendies, ne pas couvrir ou obstruer les ouvertures de ventilation. Ne pas monter l’unité dans un compartiment à dégagement zéro. Une surchauffe peut en résulter. ● Pour une protection continue contre les risques d’incendie ou d’électrocution, remplacez le fusible uniquement par un fusible du même type et du même calibre.

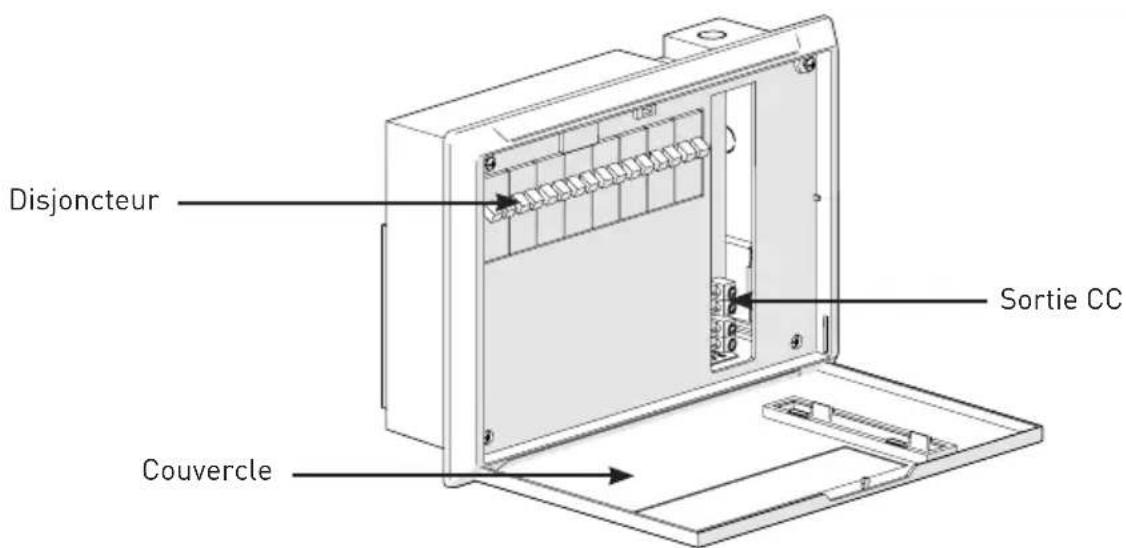

● Tous les mois, vérifiez le niveau de liquide dans toute batterie connectée au système de charge du VR et suivez les procédures d’entretien de la batterie. ● Ce produit n’est pas protégé contre l’inflammabilité et ne doit pas être installé dans un compartiment de gaz de pétrole liquéfié (GPL).15 Présentation du produit Français ● Panneau de distribution CA et CC avec distribution maximale de 30A/12V 15CC et circuits de dérivation 12CA. ● Facilité d’installation et de retrait du dispositif anti-traction du câblage CA. ● Conception minimaliste simple. ● Peut être utilisé avec le convertisseur Furrion de série FCVSDC60A / FCVSDC80A 12V. ● Protection par fusible contre l’inversion de polarité. Vue arrière Vue de face Disjoncteur Couvercle Sortie CC16 Installation Français Ce produit n’est pas protégé contre l’inflammabilité et ne doit pas être installé dans un compartiment de gaz de pétrole liquéfié (GPL). Pour connaître les calibres de fil et les exigences de couple de serrage, reportez-vous à l’étiquette située à l’arrière de la portière. ATTENTION ● Cette unité utilise des composants qui ont tendance à produire des arcs ou des étincelles. ● Pour éviter un incendie ou une explosion, ne pas l’installer dans des compartiments contenant des batteries ou des matériaux inflammables (p.ex., gaz de pétrole liquéfié).
● Pour éviter les incendies, ne pas couvrir ou obstruer les ouvertures de ventilation. Ne pas monter l’unité dans un compartiment à dégagement zéro. Une surchauffe peut en résulter. ● Pour une protection continue contre les risques d’incendie ou d’électrocution, remplacez le fusible uniquement par un fusible du même type et du même calibre. Contenu de la boîte Assurez-vous que tous les articles suivants sont inclus dans l’emballage. Si un article est endommagé ou manquant, contactez votre détaillant. − Panneau de distribution x 1 − Manuel d’instructions x 1 − Carte de garantie x 1 Montage du panneau de distribution Consultez un électricien agréé ou un technicien de VR pour obtenir de l’aide lors de l’installation.
1. Sélectionnez un emplacement de
montage à proximité de l’alimentation à quai et de la batterie (batteries). Une taille de compartiment minimum de 3pieds cubes est recommandée.

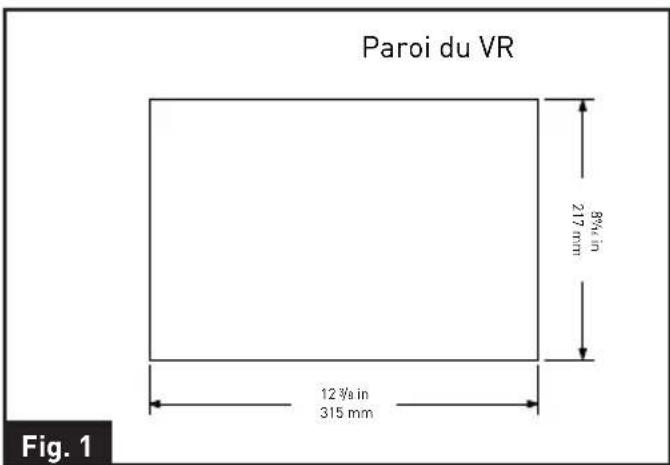

2. Couper une ouverture grossière (comme
la dimension indiquée à la Fig. 1) sur la paroi du VR pour permettre au centre d’alimentation de s’insérer facilement. Fig. 1 Paroi du VR
/8 in315 mm8⁄ in217 mm
3. Pressez le couvercle avant du panneau
de distribution autour du repère «F» et faites-le pivoter vers le bas pour l’ouvrir complètement. (Fig. 2) Fig. 2
4. Desserrez les vis qui maintiennent le
boîtier aux quatre coins à l’aide d’un tournevis cruciforme. (Fig. 3)17 Installation Français Fig. 3
5. Tirez pour retirer le boîtier de l’unité. (Fig.
6. Connectez le panneau de distribution à
la batterie. Voir la section «Schéma de câblage» pour savoir comment connecter les fils.
7. Faites glisser le panneau de distribution
dans la zone d’ouverture et fixez-le avec 4vis autotaraudeuses (filetage no8-18) (non fournies). (Fig. 5 et Fig. 6) Fig. 5 Fig. 6
8. Replacez le boîtier dans le panneau de
distribution et serrez les vis aux quatre coins. (Fig. 7 et Fig. 8) REMARQUE: Ne pas trop serrer. Le boîtier pourrait subir des dommages, ce qui annulerait la garantie. Fig. 7 Fig. 8
9. Testez le panneau de distribution dans
des conditions de pleine charge dans son emplacement de montage prévu pour vous assurer que la ventilation est adéquate.18 Schéma de câblage Français IMPORTANT: N’oubliez pas de sélectionner le calibre de fil approprié pour la charge, conformément au National Electric Code (NEC) et à l’industrie du VR. Assurez-vous d’utiliser un connecteur approprié et des réducteurs de tension pour fixer les fils au panneau de distribution. Connexion de câblage Le calibre de fusible suggéré par le fabricant pour les fusibles de sortie sera marqué sur l’unité. Remplacez les fusibles uniquement par des fusibles du même type et du même calibre. REMARQUE: Si les fusibles de protection contre l’inversion de polarité grillent pendant la connexion, remplacez les fusibles par des fusibles du même calibre que ceux à l’origine. Masse du châssis (fils vert et de mise à la masse) Support de Disjoncteur principal Sortie CC 50A
30A 50A LIGNEPrise 20AVers batterie +Borne de batterie négativeDepuis convertisseur +Depuis convertisseur - Barre neutre (fil blanc) Description du terminal Température max. (°C) Couple (lb-po) Calibres de fil (AWG) Terminal de mise à la masse et barre neutre 90 25; 30; 35 10-14; 8; 6 Cosses de panneau de fusible CC, positif et négatif 70 25; 32; 45 10-14; 8; 619 Soins et entretien Français Remplacement du disjoncteur Un disjoncteur de remplacement ou un disjoncteur supplémentaire doit provenir du même fabricant, avoir la même désignation de type et une valeur de coupure égale ou supérieure, ne dépassant pas 50A. Le courant nominal de court-circuit pour le disjoncteur doit être de 10000A à 120/240voltsCA. Disjoncteurs principaux homologués UL®, homologués pour 30/50A 120V/240Vc.a. Les disjoncteurs acceptables sont les suivants: Fabricant Modèle / Cat. N° / Type Eaton BR ITE/Siemens Type QP Square D Type HOM Disjoncteurs de dérivation homologués UL®, homologués pour 120/240Vc.a., 20A ou 15A Les disjoncteurs acceptables sont les suivants: Fabricant Modèle / Cat. N° / Type Eaton BR ITE/Siemens Type QP ou QT Square D Type HOMT20 Soins et entretien Français Remplacement du convertisseur de puissance IMPORTANT: Assurez-vous que l’alimentation est entièrement débranchée avant de continuer. Si vous devez remplacer le convertisseur de puissance pour une raison quelconque, suivez les étapes ci-dessous pour retirer la section du convertisseur en toute sécurité.
1. Retirez les fils d’apport de courant, neutre et de mise à la masse acheminés au
convertisseur du côté CA.
2. Retirez les fils de sortie du convertisseur depuis le circuit intégré CC, la mise à la masse et
3. Enfin, dévissez les vis qui maintiennent la plaque métallique du convertisseur sur le boîtier
en plastique. Pour les réparations en usine, renvoyez uniquement la section du convertisseur. Assurez-vous d’utiliser un emballage approprié pour que le produit puisse arriver intact. No vuelva a colocar la sección del convertidor a menos que se hayan realizado las siguientes comprobaciones:
está defectuoso.21 Spécifications Français Spécifications techniques Tension du système Entrée 120Vc.a. 30A ou 240Vc.a. 50A Distribution CA Max. 12dérivations (7 pour le 30A principal, 12 pour le 50A principal) Disjoncteurs principaux
et le logo Furrion sont des marques déposées par Furrion Ltd. et enregistrées aux Etats-Unis et ailleurs. FURRION.COM
