| Type de produit | Perche élagueuse à batterie |
| Marque | STIHL |
| Modèle | HTA 50 |
| Poids (sans batterie) | 3,6 kg |
| Alimentation | Batterie lithium-ion STIHL AK, 36 V |
| Capacité du réservoir d'huile | 105 cm³ (0,105 l) |
| Guide-chaîne et chaîne | Longueur 25 cm ou 30 cm, pas 1/4" P, jauge 1,1 mm |
| Pignon | 8 dents pour 1/4" P |
| Niveau de pression sonore (LpA) | 78 dB(A) |
| Niveau de puissance acoustique (LwA) | 94 dB(A) |
| Vibrations (poignée de commande) | 0,5 m/s² |
| Vibrations (gaine faisant office de poignée) | 1,0 m/s² |
| Température d'utilisation et de stockage de la batterie | -10 °C à +50 °C |

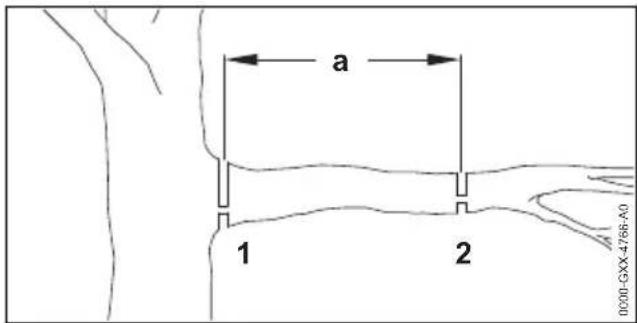

| Fonctions principales | Élagage et taille de grands arbres, coupe de branches |

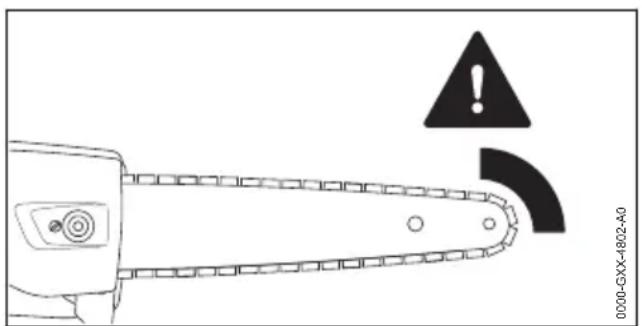

| Sécurité | Frein de chaîne, protection anti-rebond, verrouillage de batterie, système de démarrage sécurisé |

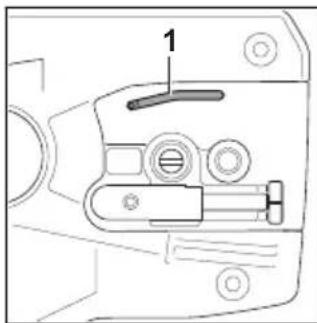

| Entretien et nettoyage | Nettoyage régulier du guide-chaîne, chaîne, batterie ; affûtage de la chaîne ; vidange et remplissage d'huile |
| Pièces détachées et réparabilité | Pièces d'origine STIHL disponibles chez les revendeurs agréés ; réparation par professionnel |
| Informations générales | Notice d'emploi incluse, déclaration de conformité UE et UKCA |
FOIRE AUX QUESTIONS - HTA 50 STIHL
Questions des utilisateurs sur HTA 50 STIHL
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Scie au format PDF gratuitement ! Retrouvez votre notice HTA 50 - STIHL et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil HTA 50 de la marque STIHL.
MODE D'EMPLOI HTA 50 STIHL
48 - 74 Notice d'emploi
24.3 STIHL Importeure
BOSNIEN-HERZEGOWINA
UNIKOMERC d. o. o.
Bišće polje bb
88000 Mostar
Telefon: +387 36 352560
Fax: +387 36 350536
KROATIEN
UNIKOMERC - UVOZ d.o.o.
Sjedište:
Amruševa 10, 10000 Zagreb
Prodaja:
Ulica Kneza Ljudevita Posavskog 56, 10410
Velika Gorica
Telefon: +385 1 6370010
Fax: +385 1 6221569
TÜRKEI
SADAL TARIM MAKİNELERI DIŞ TİCARET A.Ş.
1 Préface....48
2 Informations concernant la présente Notice d'emploi....49
3 Vue d'ensemble.... 49
4 Prescriptions de sécurité....50
5 Préparatifs avant l'utilisation de la perche éleagueuse.... 58
6 Recharge de la batterie et DEL....59
7 Assemblage de la perche élagueuse......59

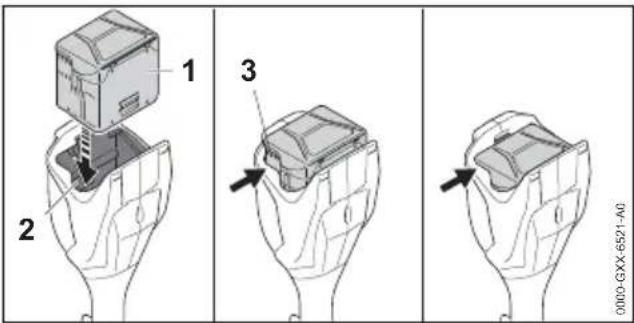

8 Introduction et extraction de la batterie.....61
9 Mise en marche et arrêt de la perche élagueuse.... 62
10 Contrôle de la perche élagueuse et de la batterie.... 62
11 Travail avec la perche élagueuse...... 64
12 Après le travail.... 64
13 Transport....65
14 Rangement.... 65
15 Nettoyage....66
16 Maintenance.... 66
17 Réparation.... 67
18 Dépannage.... 67
19 Caractéristiques techniques....69
20 Combinaisons de guide-chaînes et de chaînes de tronçonneuse.... 70
21 Pièces de rechange et accessoires...... 70
22 Mise au rebut.... 70
23 Déclaration de conformité UE.... 70
24 Déclaration de conformité UKCA.... 71
25 Indications générales de sécurité pour outils électroportatifs.... 71
1 Préface
Chère cliente, cher client,
Nous vous remercions d'avoir choisi un produit STIHL. Dans le développement et la fabrication de nos produits, nous mettons tout en œuvre pour garantir une excellente qualité répondant aux besoins de nos clients. Nos produits se distinguent par une grande fiabilité, même en cas de sollicitations extrêmes.
STIHL garantit également la plus haute qualité au niveau du service après-vente. Nos reven- deurs spécialisés fournissent des conseils compétents, aident nos clients à se familiariser avec nos produits et assurent une assistance technique complète.
STIHL se déclare résolument en faveur d'un développement durable et d'une gestion responsable de la nature. La présente Notice d'emploi vous aidera à utiliser votre produit STIHL en toute sécurité et dans le respect de l'environnement, pendant toute sa longue durée de vie.
Nous vous remercions de votre confiance et vous souhaitons beaucoup de plaisir avec votre produit STIHL.
Dr. Nikolas Stihl
IMPORTANT ! LIRE CETTE NOTICE AVANT D'UTILISER CE PRODUIT ET LA CONSERVER PRÉCIEUSEMENT.
2 Informations concernant la présente Notice d'emploi français
2 Informations concernant la présente Notice d'emploi
Les consignes de sécurité locales s'appliquent.
▶ Outre le présent manuel d'utilisation, lire, comprendre et conserver les documents suivants :
- Consignes de sécurité de la batterie STIHL AK
- Manuel d'utilisation des chargeurs
STIHL AL 101, 300, 500
- Informations de sécurité pour les batteries STIHL et les produits avec batterie intégrée : www.stihl.com/safety-data-sheets
2.2 Marquage des avertissements dans le texte
AVERTISSEMENT
■ Attire l'attention sur des dangers qui peuvent causer des blessures graves, voire mortelles.
- Les mesures indiquées peuvent éviter des blessures graves, voire mortelles.
AVIS
■ Attire l'attention sur des dangers pouvant causer des dégâts matériels.
- Les mesures indiquées peuvent éviter des dégâts matériels.
2.3 Symboles employés dans le texte
Ce symbole renvoie à un chapitre de la présente Notice d'emploi.
3 Vue d'ensemble

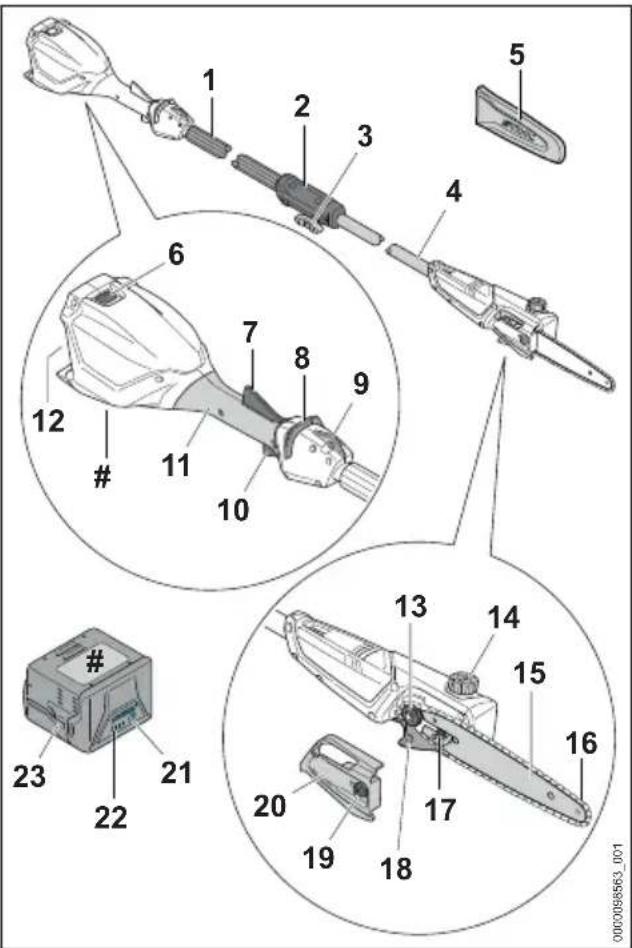

3.1 Perche élagueuse STIHL HTA 50.0 et batterie
1 Gaine faisant office de poignée La gaine faisant office de poignée sert à tenir et mener la perche élagueuse.
2 Manchon d'accouplement Le manchon d'accouplement relie la gaine faisant office de poignée avec le tube.
3 Vis à garrot La vis à garrot serre la gaine faisant office de poignée sur le tube.
4 Tube Le tube relie les différents composants.
5 Protège-chaîne Le protège-chaîne protège contre le risque de contact avec la chaîne.
6 Levier de verrouillage Le levier de verrouillage immobilise la batterie dans le logement pour batterie.
7 Levier Ergo Le levier Ergo maintient le bouton poussoir de déverrouillage en place lorsqu'on lâche la gâchette de commande.
français 4 Prescriptions de sécurité
8 Bouton poussoir de déverrouillage Le bouton poussoir de déverrouillage déverrouille la gâchette de commande.
9 Anneau de suspension L'anneau de suspension est prévu pour l'accrochage du système de portage.
10 Gâchette de commande La gâchette de commande met la perche éla- gueuse en marche et l'arrête.
11 Poignée de commande La poignée de commande sert à commander, tenir et mener la perche élagueuse.
12 Logement pour batterie Logement dans lequel on introduit la batterie.
13 Pignon Le pignon entraîne la chaîne de tronçonneuse.

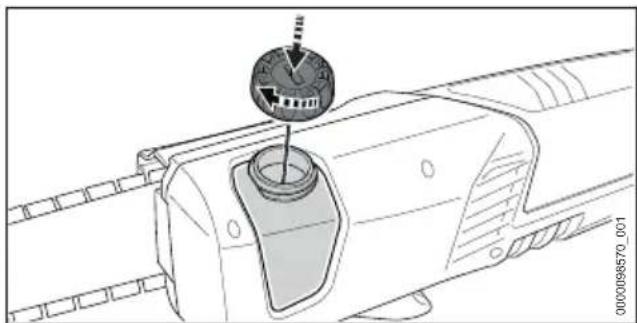

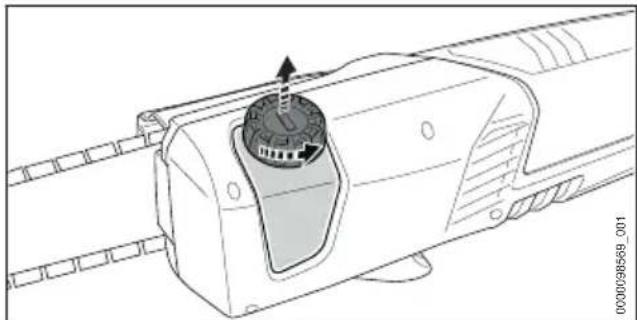

14 Bouchon du réservoir à huile Le bouchon du réservoir à huile ferme le réservoir à huile.
15 Guide-chaîne Le guide-chaîne guide la chaîne.
16 Chaîne La chaîne coupe le bois.

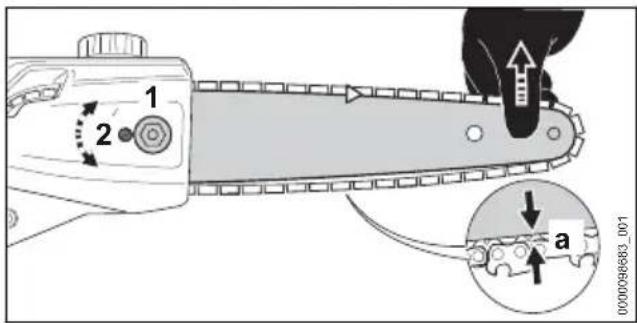

17 Vis de tension La vis de tension permet le réglage de la tension de la chaîne.
18 Crochet tire-branche Le crochet tire-branche permet d'extraire la branche coupée de la cime de l'arbre.

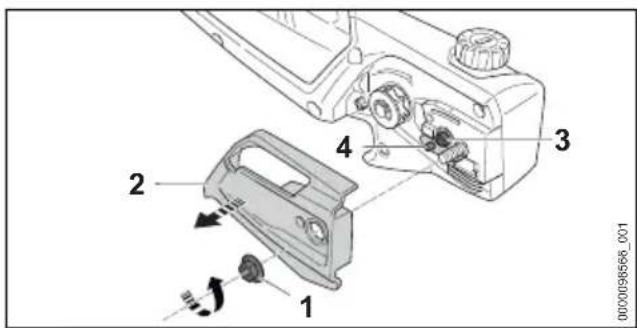

19 Écrou L'écrou fixe le couvercle de pignon sur la per- che élagueuse.
20 Couvercle de pignon Le couvercle de pignon recouvre le pignon et fixe le guide-chaîne sur la perche élagueuse.
21 Touche La touche active les DEL qui se trouvent sur la batterie.
22 DEL Les diodes électroluminescentes (DEL) indiquent le niveau de charge de la batterie et signalent des dérangements.
23 Batterie La batterie fournit à la perche élagueuse l'énergie nécessaire au fonctionnement.
# Plaque signalétique avec numéro de machine
3.2 Symboles
Les symboles qui peuvent être appliqués sur la perche élagueuse et la batterie ont les significations suivantes :
Ce symbole repère le réservoir à huile de chaîne adhésive.
Ce symbole indique le sens de rotation de la chaîne.
Sens de rotation pour tendre la chaîne
Ce symbole indique que le guide- chaîne et la chaîne doivent être mon- tés.
Ce symbole indique dans quel sens il faut pousser le bouton poussoir de déverrouillage.
4 DEL clignotent de couleur rouge. Il y a un dérangement dans la batterie.
Le chiffre situé à côté du symbole indique la capacité énergétique de la batterie suivant la spécification du fabricant des cellules. À l'utilisation pratique, la capacité énergétique réellement disponible est inférieure.
Ne pas jeter le produit avec les ordures ménagères.
4 Prescriptions de sécurité
4.1 Symboles d'avertissement
Les symboles d'avertissement appliqués sur la perche élagueuse ou la batterie ont les significations suivantes :
Respecter les consignes de sécurité et les mesures à prendre.
Il est nécessaire de lire, de bien comprendre et de conserver précieusement la Notice d'emploi.
Porter des lunettes de protection et un casque de protection.
Porter des chaussures de protection.
Porter des gants de travail.
Respecter la distance de sécurité.
Préserver la perche élagueuse de la pluie et de l'humidité.
Retirer la batterie pour les pauses de travail, le transport, le rangement, la maintenance ou la réparation de la machine.
Préserver la batterie de la chaleur et du feu.
Préserver la batterie de la pluie et de l'humidité, et ne pas la plonger dans un liquide quelconque.
Respecter la plage de températures admissibles pour la batterie.
4.2 Utilisation conforme à la destination

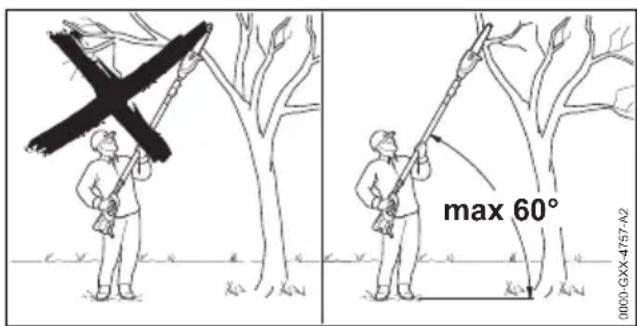

La perche élagueuse STIHL HTA 50.0 est conçue pour l'élagage ou la taille de grands arbres.
Il est interdit d'utiliser la perche élagueuse pour abattre des arbres.
La perche élagueuse ne doit pas être utilisée en cas de pluie.
La perche élagueuse est alimentée par une batterie STIHL AK.
▲ AVERTISSEMENT
■ L'utilisation de batteries qui ne sont pas autorisées par STIHL pour cette perche élagueuse risque de causer des incendies et des explosions. Cela peut causer des dégâts matériels et des personnes risquent de subir des blessures graves, voire mortelles.
- Utiliser la perche élagueuse avec une batterie STIHL AK.
■ Si la perche élagueuse ou la batterie n'est pas utilisée conformément à la destination prévue, cela peut causer des dégâts matériels et des personnes risquent de subir des blessures très graves, voire mortelles.
- Utiliser la perche éleagueuse comme décrit dans la présente Notice d'emploi.
▶ Utiliser la batterie comme décrit dans la Notice d'emploi de la batterie STIHL AK.
4.3 Exigences posées à l'utilisateur
▲ AVERTISSEMENT
■ Les personnes qui n'ont pas reçu de formation adéquate ne peuvent pas reconnaître ou évaluer les dangers de la perche élagueuse et de la batterie. L'utilisateur ou d'autres personnes risquent de subir des blessures graves, voire mortelles.
- Il est nécessaire de lire, de bien comprendre et de conserver précieusement la Notice d'emploi.
▶ Si l'on confie la perche élagueuse ou la batterie à une autre personne : il faut y joindre la Notice d'emploi.
- S'assurer que l'utilisateur remplit les conditions suivantes :
- L'utilisateur est reposé.
- L'utilisateur dispose de toute l'intégrité physique, sensorielle et mentale nécessaire pour être capable d'utiliser correctement la perche élagueuse et la batterie et de travailler avec cet équipement. Si l'utilisateur ne dispose pas de toute l'intégrité physique, sensorielle et mentale requise, il ne doit travailler avec cet équipement que sous la surveillance d'une personne responsable ou après avoir reçu, de cette personne responsable, toutes les instructions nécessaires.
- L'utilisateur est capable de reconnaître et d'évaluer les dangers de la perche éleagueuse et de la batterie.
- L'utilisateur est majeur ou bien l'utilisateur faisant un apprentissage professionnel travaille sous la surveillance d'un instructeur conformément aux dispositions nationales applicables.
- Avant de travailler pour la première fois avec la perche élagueuse, l'utilisateur a reçu les instructions nécessaires, du revendeur spécialisé STIHL ou d'une autre personne compétente.
- L'utilisateur ne se trouve pas sous l'influence de l'alcool, de drogues ou de médicaments.
Au moindre doute : consulter un revendeur spécialisé STIHL.
4.4 Vêtements et équipement
▲ AVERTISSEMENT
■ Au cours du travail, les cheveux longs risquent d'être happés par la perche élagueuse. L'utilisateur risque de subir des blessures graves.
Les personnes aux cheveux longs doivent les nouer et les assurer de telle sorte qu'ils soient maintenus au-dessus des épaules.
■ Au cours du travail, des objets peuvent être soulevés du sol et projetés à haute vitesse. L'utilisateur risque d'être blessé.
▶ Porter des lunettes de protection couvrant étroitement les yeux. Les lunettes de protection appropriées disponibles dans le commerce sont certifiées conformément à la norme EN 166 ou aux dispositions nationales en vigueur et portent le marquage correspondant.
■ Une chute d'objets peut causer des blessures à la tête.
▶ Porter un casque.
■ Au cours du travail, la machine peut soulever de la poussière. L'aspiration de poussière est dangereuse pour la santé et peut donner lieu à des réactions allergiques.
- En cas de dégagement de poussière : porter un masque antipoussière.
- Des vêtements mal appropriés risquent de se prendre dans le bois, les broussailles ou la perche élagueuse. S'il ne porte pas les vêtements appropriés, l'utilisateur risque de subir des blessures graves.
▶ Porter des vêtements ajustés.
▶ Ne pas porter d'écharpe, ni de bijoux.
■ Au cours du travail, l'utilisateur peut se couper en touchant le bois. Au cours du nettoyage ou de la maintenance, l'utilisateur peut entrer en contact avec la chaîne. L'utilisateur risque d'être blessé.
- Porter des gants de travail en matière résistante.
■ S'il ne porte pas les chaussures appropriées, l'utilisateur risque de glisser. L'utilisateur risque d'être blessé.
- Porter des chaussures fermées et robustes, à semelle crantée antidérapante.
4.5 Aire de travail et voisinage
4.5.1 Perche éleagueuse
▲ AVERTISSEMENT
■ Des passants, des enfants et des animaux ne peuvent pas reconnaître et évaluer les dangers de la perche élagueuse et des objets soulevés et projetés par la perche élagueuse. Des passants, des enfants ou des animaux risquent d'être grièvement blessés et des dégâts matériels peuvent survenir.
▶ Veiller à ce que les passants, les enfants et les animaux restent une distance de sécurité de 15 m tout autour de l'aire de travail.
- Toujours respecter une distance de 15 m par rapport à tout objet.
▶ Ne pas laisser la perche élagueuse sans surveillance.
▶ Veiller à ce que des enfants ne puissent pas jouer avec la perche élagueuse.
- La perche élagueuse n'est pas protégée contre l'eau. Si l'on travaille sous la pluie ou dans une atmosphère humide, un choc électrique peut se produire. L'utilisateur risque de subir des blessures et la perche élagueuse risque d'être endommagée.
▶ Ne pas travailler sous la pluie ou dans une atmosphère humide.
■ Les composants électriques de la perche éla- gueuse peuvent produire des étincelles. Dans un environnement contenant des matières facilement inflammables ou explosives, les étincelles risquent de causer des incendies et des explosions. Cela peut causer des dégâts matériels et des personnes risquent de subir des blessures graves, voire mortelles.
▶ Ne pas travailler à proximité de matières facilement inflammables ou dans un environnement présentant des risques d'explosion.
4.5.2 Batterie
▲ AVERTISSEMENT
■ Des passants, des enfants ou des animaux ne peuvent pas reconnaître et évaluer les dangers de la batterie. Des passants, des enfants ou des animaux risquent d'être grièvement blessés.
▶ Veiller à ce que des passants, des enfants ou des animaux ne s'approchent pas.
4 Prescriptions de sécurité français
▶ Ne pas laisser la batterie sans surveillance.
▶ Veiller à ce que des enfants ne puissent pas jouer avec la batterie.
- La batterie n'est pas protégée contre toutes les influences de l'environnement. Si la batterie est exposée à certaines influences de l'environnement, la batterie risque de prendre feu, d'exploser ou de subir des endommagements irréparables. Des personnes peuvent être grièvement blessées et des dégâts matériels peuvent survenir.
- Préserver la batterie de la chaleur et du feu.
▶ Ne jamais jeter la batterie au feu.
▶ Utiliser et conserver la batterie dans la plage de températures de - 10 °C et + 50 °C.
- Préserver la batterie de la pluie et de l'humidité, et ne pas la plonger dans un liquide quelconque.
- Tenir la batterie à l'écart de petits objets métalliques.
▶ Ne pas soumettre la batterie à une forte pression. - Ne pas exposer la batterie aux microondes.
- Tenir la batterie à l'écart des produits chimiques et des sels.
4.6 Bon état pour une utilisation en toute sécurité
4.6.1 Perche élagueuse
La perche élagueuse se trouve en bon état pour une utilisation en toute sécurité si les conditions suivantes sont remplies :
- La perche éleagueuse ne présente aucun endommagement.
- La perche élagueuse est propre.
- Les éléments de commande fonctionnent et n'ont pas été modifiés.
- Le graissage de la chaîne fonctionne.

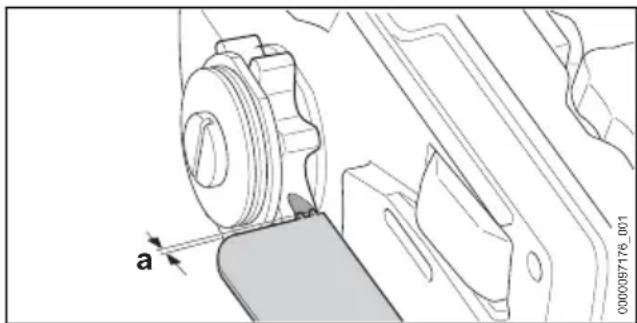

- La profondeur des traces d'usure du pignon ne dépasse pas 0,5 mm.
- Une combinaison de guide-chaîne et de chaîne indiquée dans la présente Notice d'emploi est montée.
- Le guide-chaîne et la chaîne sont montés correctement.
- La chaîne est correctement tendue.
- Des accessoires d'origine STIHL destinés à cette perche élagueuse sont montés.
- Les accessoires sont montés correctement.
- Le bouchon du réservoir à huile est fermé.
▲ AVERTISSEMENT
■ Si l'état impeccable requis pour la sécurité n'est pas garanti, il est possible que des composants ne fonctionnent plus correctement et que des dispositifs de sécurité soient mis hors service. Des personnes risquent de subir des blessures graves, voire mortelles.
▶ Ne travailler avec la perche élagueuse que si elle ne présente aucun endommagement.
▶ Si la perche élagueuse est encrassée : nettoyer la perche élagueuse.
N'apporter aucune modification à la perche éleagueuse. Exception : montage d'une combinaison de guide-chaîne et de chaîne indiquée dans la présente Notice d'emploi.
- Si les éléments de commande ne fonctionnent pas : ne pas travailler avec la perche éleagueuse.
- Monter des accessoires d'origine STIHL destinés à cette perche élagueuse.
- Monter le guide-chaîne et la chaîne comme décrit dans la présente Notice d'emploi.
- Monter les accessoires comme indiqué dans la présente Notice d'emploi ou dans la Notice d'emploi de ces accessoires.
- N'introduire aucun objet dans les orifices de la perche élagueuse.
▶ Fermer le bouchon du réservoir à huile.
- Remplacer les étiquettes d'avertissement usées ou endommagées.
▶ En cas de doute : demander conseil à un revendeur spécialisé STIHL.
4.6.2 Guide-chaîne
Le guide-chaîne se trouve en bon état pour une utilisation en toute sécurité si les conditions suivantes sont remplies :
- Le guide-chaîne ne présente aucun endommagement.

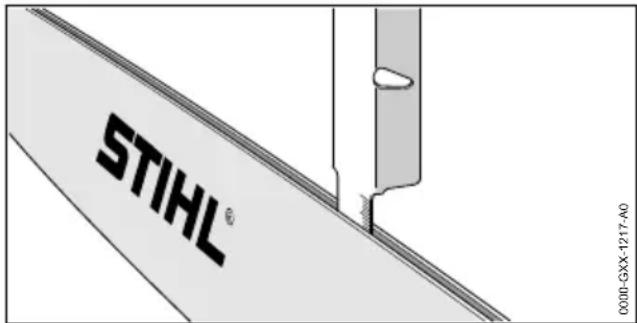

– Le guide-chaîne n'est pas déformé. - La profondeur de la rainure atteint ou dépasse la profondeur de rainure minimale, 9.3.
- Les joues de la rainure ne présentent pas de bavures.
- La rainure du guide-chaîne n'est ni resserrée, ni évasée.
▲ AVERTISSEMENT
■ Si le guide-chaîne n'est pas dans l'état impeccable requis pour la sécurité, il ne peut plus guider correctement la chaîne. La chaîne en rotation risque de sauter du guide-chaîne. Des personnes risquent alors de subir des blessures graves, voire mortelles.
français 4 Prescriptions de sécurité
- Ne travailler qu'avec un guide-chaîne qui ne présente aucun endommagement.
- Si la profondeur de la rainure est inférieure à la profondeur de rainure minimale : remplacer le guide-chaîne.
- Ébavurer le guide-chaîne une fois par semaine.
- Au moindre doute : consulter un revendeur spécialisé STIHL.

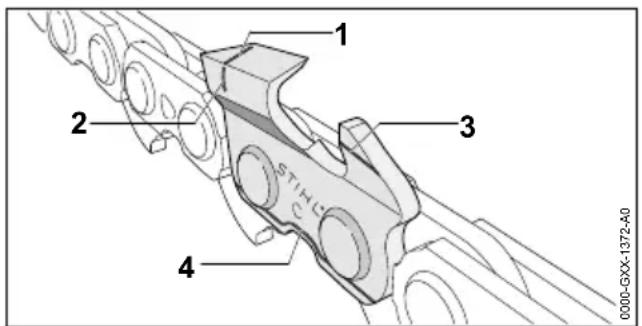

4.6.3 Chaîne
La chaîne se trouve en bon état pour une utilisation en toute sécurité si les conditions suivantes sont remplies :
- La chaîne ne présente aucun endommagement.
- La chaîne est correctement affûtée.

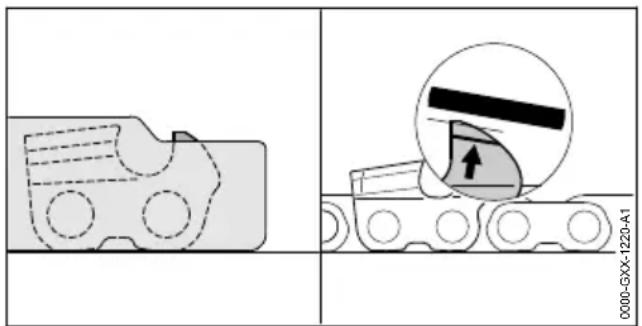

- Les repères d'usure des dents de coupe sont visibles
▲ AVERTISSEMENT
■ Si l'état impeccable requis pour la sécurité n'est pas garanti, il est possible que des composants ne fonctionnent plus correctement et que des dispositifs de sécurité soient mis hors service. Des personnes risquent de subir des blessures graves, voire mortelles.
▶ Ne travailler qu'avec une chaîne qui ne présente aucun endommagement.
▶ Affûter correctement la chaîne.
Au moindre doute : consulter un revendeur spécialisé STIHL.
4.6.4 Batterie
La batterie est dans un état conforme aux règles de sécurité si les conditions suivantes sont réunies :
- La batterie est intacte.
- La batterie est propre et sèche.
- La batterie fonctionne et est intacte.
▲ AVERTISSEMENT
- La batterie ne peut plus fonctionner en toute sécurité si elle n'est pas dans un état conforme aux règles de sécurité. Les personnes risquent des blessures graves.
- Utiliser une batterie intacte et en parfait état de fonctionnement.
▶ Ne pas recharger une batterie endommagée ou défectueuse.
▶ Si la batterie est sale ou humide : nettoyer la batterie et la laisser sécher.
▶ Ne pas modifier la batterie.
▶ Ne pas introduire d'objets dans les ouvertures de la batterie.
▶ Ne pas relier et ne pas court-circuiter les contacts électriques de la batterie avec des objets métalliques.
▶ Ne pas ouvrir la batterie.
- Remplacer les pictogrammes usés ou endommagés.
■ Du liquide peut s'écouler d'une batterie endommagée. Si le liquide entre en contact avec la peau ou les yeux, ceux-ci peuvent être irrités.
- Éviter tout contact avec le liquide.
▶ En cas de contact avec la peau : rincer abondamment les parties de la peau concernées à l'eau savonneuse. - En cas de contact avec les yeux : rincer les yeux abondamment à l'eau claire pendant 15 minutes au moins, puis consulter un médecin.
- Une batterie endommagée ou défectueuse peut dégager une odeur inhabituelle, de la fumée ou peut brûler. Les personnes risquent des blessures graves, voire la mort et des dommages matériels peuvent survenir.
- Si la batterie dégage une odeur inhabituelle ou de la fumée : ne pas utiliser la batterie et la tenir éloignée de substances inflammables.
- Si la batterie brûle : essayer d'éteindre la batterie en feu à l'aide d'un extincteur ou avec de l'eau.
4.7 Utilisation
4.7.1 Sciage
▲ AVERTISSEMENT
■ Si personne ne se trouve à portée de voix, en dehors de l'aire de travail, aucun secours n'est possible en cas d'urgence.
- S'assurer que des personnes se trouvent à portée de voix, en dehors de l'aire de travail.
■ Dans certaines situations, il est possible que l'utilisateur ne puisse plus travailler de manière concentrée. L'utilisateur risque de perdre le contrôle de la perche élagueuse, de trébucher, de tomber et de subir des blessures graves.
- Travailler calmement et de façon réfléchie.
▶ Si les conditions d'éclairage et de visibilité sont mauvaises : ne pas travailler avec la perche élagueuse.
▶ Le perche élagueuse ne doit être maniée que par une seule personne.
▶ Faire attention aux obstacles.
4 Prescriptions de sécurité français
- Travailler debout sur le sol et dans une position stable pour ne pas risquer de perdre l'équilibre. S'il est nécessaire de travailler en hauteur : utiliser une nacelle élévatrice ou un échafaudage stable.
- En cas de signes de fatigue : faire une pause.
- La chaîne en rotation risque de couper l'utilisateur. L'utilisateur risque de subir des blessures graves.
▶ Ne pas toucher à la chaîne en rotation.
▶ Si la chaîne est bloquée par un objet quelconque : arrêter la perche élagueuse et retirer la batterie. Alors seulement retirer l'objet.
- La chaîne en rotation chauffe et se dilate. Si la chaîne n'est pas suffisamment graissée et retendue, la chaîne risque de sauter du guidechaîne ou de casser. Des personnes peuvent être grièvement blessées et des dégâts matériels peuvent survenir.
▶ Utiliser de l'huile de chaîne adhésive.
▶ Au cours du travail, contrôler régulièrement la tension de la chaîne. Si la tension de la chaîne est trop faible : retendre la chaîne.
■ Si, au cours du travail, l'on constate un changement d'état ou un comportement inhabituel de la perche éleagueuse, il est possible que la perche éleagueuse ne soit plus dans l'état requis pour une utilisation en toute sécurité. Des personnes peuvent être grièvement blessées et des dégâts matériels peuvent survenir.
- Arrêter le travail, retirer la batterie et consulter un revendeur spécialisé STIHL.
■ Au cours du travail, la perche élagueuse peut produire des vibrations.
▶ Porter des gants.
▶ Faire des pauses.
- En cas de signes de troubles de la circulation sanguine : consulter un médecin.
■ Si la chaîne en rotation heurte un objet dur, cela peut produire des étincelles. Dans un environnement facilement inflammable, les étincelles risquent de déclencher des incendies. Cela peut causer des dégâts matériels et des personnes risquent de subir des blessures graves, voire mortelles.
▶ Ne pas travailler dans un environnement facilement inflammable.
■ Lorsqu'on relâche la gâchette de commande, la chaîne continue de tourner pendant quelques instants. Si la chaîne en rotation entre en contact avec une personne, elle peut causer
de graves coupures. Des personnes risquent d'être grièvement blessées.
- Tenir fermement la perche élagueuse à deux mains et attendre que la chaîne ne tourne plus.
■ Dans une situation dangereuse, l'utilisateur peut paniquer et être incapable de déboucler le système de portage et de s'en séparer.
L'utilisateur risque de subir des blessures graves.
- Il faut donc s'exercer à enlever le système de portage.
▲ AVERTISSEMENT


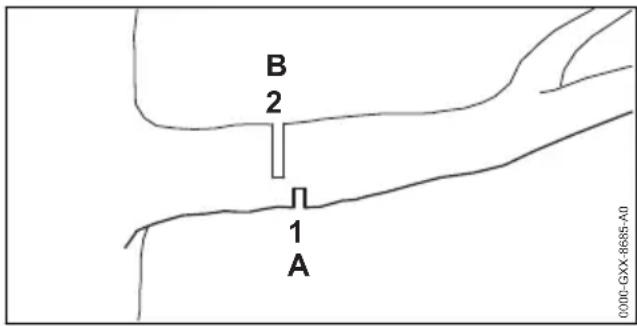

B 2 1 A 0000-GXX-8685-A0Si l'on coupe du bois sous contrainte, le guide-chaîne risque de se coincer. L'utilisateur risque de perdre le contrôle de la perche éla-gueuse et de subir des blessures graves.
- Scier tout d'abord une entaille initiale (1) du côté de pression (A), puis exécuter la coupe de séparation (2), décalée en direction du tronc, du côté de traction (B).
DANGER
■ Si l'on travaille dans le voisinage de câbles électriques sous tension, la chaîne risque d'entrer en contact avec les câbles sous tension et de les endommager. L'utilisateur risque de subir des blessures graves, voire mortelles.
- Respecter une distance d'au moins 15 m par rapport à toute ligne électrique sous tension.
4.7.2 Élagage
■ Au cours de l'élagage, la branche coupée peut tomber. L'utilisateur risque de subir des blessures graves.
▶ Ne jamais se tenir sous la branche à couper.
▶ Ne pas dépasser un angle maximal de 60° par rapport à l'horizontale.
4.8 Forces de réaction
4.8.1 Rebond
- Si, dans la zone du quart supérieur de la tête du guide-chaîne, la chaîne en rotation heurte un objet dur et est rapidement freinée.
- Si, dans la zone de la tête du guide-chaîne, la chaîne en rotation se trouve coincée.
▲ AVERTISSEMENT
Si un rebond se produit, la perche élagueuse peut être projetée vers le haut. L'utilisateur risque de perdre le contrôle de la perche élagueuse et de subir des blessures graves, voire mortelles.
- Toujours tenir fermement la perche éla- gueuse à deux mains.
- Veiller à ce qu'aucune partie du corps de l'utilisateur ne se trouve dans le prolongement du plan de basculement de la perche élagueuse.
-
Travailler comme décrit dans la présente Notice d'emploi.
▶ Ne pas travailler avec la zone du quart supérieur de la tête du guide-chaîne. -
Travailler avec une chaîne correctement affûtée et correctement tendue.
- Utiliser une chaîne à tendance au rebond réduite.
- Utiliser un guide-chaîne à tête de renvoi de faible diamètre.
▶ Scier en accélérant à fond.

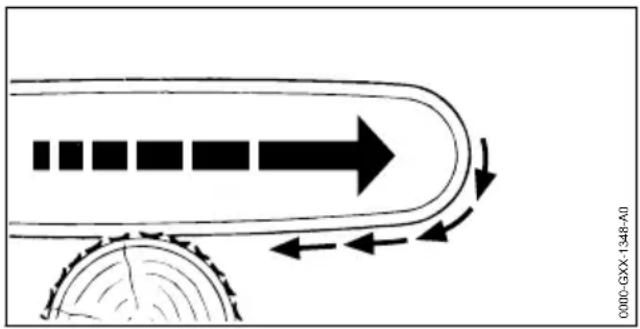

4.8.2 Traction
Lorsqu'on travaille avec le côté inférieur du guide-chaîne, la perche élagueuse est tirée dans le sens opposé à l'utilisateur.
▲ AVERTISSEMENT
■ Si la chaîne en rotation heurte un objet dur et est rapidement freinée, la perche élagueuse peut être brusquement et très fortement tirée dans le sens opposé à utilisateur. L'utilisateur risque de perdre le contrôle de la perche élagueuse et de subir des blessures graves, voire mortelles.
- Toujours tenir fermement la perche éla- gueuse à deux mains.
- Travailler comme décrit dans la présente Notice d'emploi.
▶ Mener le guide-chaîne dans la fente de coupe en le maintenant bien droit. - Appliquer correctement la butée contre le bois.
▶ Scier en accélérant à fond.
4.8.3 Contrecoup
Lorsqu'on travaille avec le côté supérieur du guide-chaîne, la perche élagueuse est repoussée en direction de l'utilisateur.
▲ AVERTISSEMENT
■ Si la chaîne en rotation heurte un objet dur et est rapidement freinée, la perche élagueuse peut être brusquement et très fortement repoussée en direction de l'utilisateur. L'utilisateur risque de perdre le contrôle de la perche élagueuse et de subir des blessures graves, voire mortelles.
- Toujours tenir fermement la perche éla- gueuse à deux mains.
- Travailler comme décrit dans la présente Notice d'emploi.
▶ Mener le guide-chaîne dans la fente de coupe en le maintenant bien droit.
▶ Scier en accélérant à fond.
4.9 Transport
4.9.1 Perche élagueuse
▲ AVERTISSEMENT
■ Au cours du transport, la perche élagueuse risque de se renverser ou de se déplacer. Cela risque de blesser des personnes et de causer des dégâts matériels.
- Glisser le protecteur de chaîne par-dessus le guide-chaîne de telle sorte qu'il recouvre intégralement le guide-chaîne.
- Assurer la perche élagueuse avec des sangles ou un filet, de telle sorte qu'elle ne risque pas de se renverser ou de se déplacer.
4.9.2 Batterie
▲ AVERTISSEMENT
- La batterie n'est pas protégée contre toutes les influences de l'environnement. Si la batterie est exposée à certaines influences de l'environnement, elle risque d'être endommagée et cela peut causer des dégâts matériels.
- Ne pas transporter une batterie endommagée.
■ Au cours du transport, la batterie risque de se renverser ou de se déplacer. Cela risque de blesser des personnes et de causer des dégâts matériels.
- Emballer la batterie de telle sorte qu'elle ne puisse pas se déplacer à l'intérieur de son emballage.
- Assurer l'emballage de telle sorte qu'il ne puisse pas se déplacer.
4.10 Rangement
4.10.1 Perche élagueuse
▲ AVERTISSEMENT
■ Les enfants ne peuvent pas reconnaître et évaluer les dangers de la perche élagueuse. Les enfants risquent de subir des blessures graves.
- Glisser le protecteur de chaîne par-dessus le guide-chaîne de telle sorte qu'il recouvre intégralement le guide-chaîne.
- Conserver la perche élagueuse hors de portée des enfants.
■ L'humidité risque d'entraîner une corrosion des contacts électriques de la perche élagueuse et des composants métalliques. Cela risquerait d'endommager la perche élagueuse.
- Conserver la perche élagueuse au propre et au sec.
■ Si des câbles électriques ou des conduites sont posés dans le mur, on risque de les endommager en fixant le support mural au mur. Un contact avec des câbles électriques peut causer un choc électrique. Des personnes peuvent être grièvement blessées et des dégâts matériels peuvent survenir.
S'assurer qu'il n'y a pas de câbles électriques, ni de conduites dans le mur, à l'endroit prévu pour la fixation.

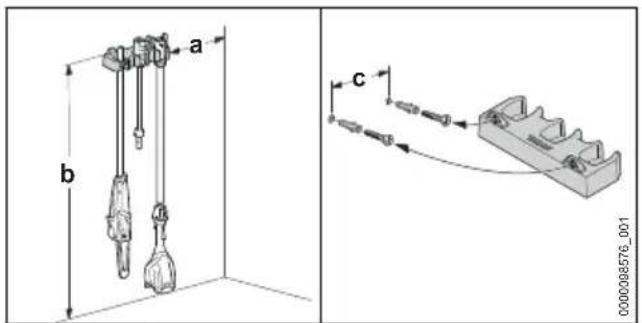

■ Si le support mural n'est pas fixé au mur comme décrit dans la présente Notice d'emploi, le support mural ou la perche élagueuse risque de tomber. Cela risque de blesser des personnes et de causer des dégâts matériels.
- Fixer le support mural au mur comme décrit dans la présente Notice d'emploi.
4.10.2 Batterie
▲ AVERTISSEMENT
■ Les enfants ne peuvent pas reconnaître et évaluer les dangers de la batterie. Les enfants risquent de subir des blessures graves.
- Conserver la batterie hors de portée des enfants.
■ La batterie n'est pas protégée contre toutes les influences de l'environnement. Si la batte-
rie est exposée à certaines influences de l'environnement, la batterie risque de subir des endommagements irréparables.
▶ Conserver la batterie au propre et au sec.
- Conserver la batterie dans un local fermé.
- Conserver la batterie séparément du coupe-haies.
▶ Si l'on veut laisser la batterie dans le chargeur : débrancher la fiche secteur et conserver la batterie avec un niveau de charge compris entre 40 % et 60 % (2 DEL allumées de couleur verte).
- Conserver la batterie dans la plage de températures de - 10 °C à + 50 °C.
4.11 Nettoyage, entretien et réparation
▲ AVERTISSEMENT
■ Si l'on ne retire pas la batterie avant le nettoyage, la maintenance ou la réparation, la perche élagueuse risque d'être mise en marche par mégarde. Des personnes peuvent être grièvement blessées et des dégâts matériels peuvent survenir.
■ Un nettoyage avec des détergents agressifs, un jet d'eau ou des objets pointus peut endommager la perche élagueuse, le guide-chaîne, la chaîne ou la batterie. Si la perche élagueuse, le guide-chaîne, la chaîne ou la batterie ne sont pas nettoyés comme il faut, il est possible que des composants ne fonctionnent plus correctement et que des dispositifs de sécurité soient mis hors service. Des personnes risquent d'être grièvement blessées.
Nettoyer la perche élagueuse, le guide-chaîne, la chaîne et la batterie comme décrit dans la présente Notice d'emploi.
■ Si la perche élagueuse, le guide-chaîne, la chaîne et la batterie ne sont pas entretenus ou réparés comme il faut, il est possible que des composants ne fonctionnent plus correctement et que des dispositifs de sécurité soient mis hors service. Des personnes risquent de subir des blessures graves, voire mortelles.
▶ Ne pas effectuer soi-même la maintenance ou la réparation de la perche élagueuse et de la batterie.
- Si une maintenance ou une réparation de la perche élagueuse ou de la batterie s'avère nécessaire : consulter un revendeur spécialisé STIHL.
▶ Effectuer la maintenance ou la réparation du guide-chaîne et de la chaîne comme décrit dans la présente Notice d'emploi.
■ Au cours du nettoyage ou de la maintenance de la chaîne, l'utilisateur peut se couper sur les dents de coupe acérées. L'utilisateur risque d'être blessé.
- Porter des gants de travail en matière résistante.
5 Préparatifs avant l'utilisation de la perche éla-gueuse
5.1 Préparatifs avant l'utilisation de la perche élagueuse
Avant chaque utilisation, effectuer impérativement les opérations suivantes :
▶ S'assurer que les composants suivants sont dans l'état impeccable requis pour la sécurité :
- Perche éleagueuse, 4.6.1.
- Guide-chaine, 14.6.2.
- Chaîne, 14.6.3.
- Batterie, 14.6.4.
▶ Contrôler la batterie, 10.6.
▶ Recharger complètement la batterie comme décrit dans la Notice d'emploi des chargeurs STIHL AL 101, 300, 500.
▶ Nettoyer la perche éleagueuse, 📄 15.1.
▶ Monter le tube, 07.1.1.
▶ Monter le guide-chaîne et la chaîne, 07.2.1.
▶ Tendre la chaîne, 07.3.
▶ Refaire le plein d'huile de chaîne adhésive, 7.4.
Contrôler les éléments de commande, 10.4.
▶ Si au cours du contrôle des éléments de commande 3 DEL de la batterie clignotent de couleur rouge : retirer la batterie et consulter un revendeur spécialisé STIHL. Il y a un dérangement dans la perche éla- gueuse.
Contrôler le graissage de la chaîne, 10.5.
▶ Si ces opérations ne peuvent pas être exécutées : ne pas utiliser la perche élagueuse, mais consulter un revendeur spécialisé STIHL.
6 Recharge de la batterie et DEL français
6 Recharge de la batterie et DEL
6.1 Recharge de la batterie
Le temps de recharge dépend de différents facteurs, par ex. de la température de la batterie ou de la température ambiante. Le temps de recharge réel peut donc différer du temps de recharge indiqué dans la documentation. Pour le temps de recharge, voir www.stihl.com/charging-times.
▶ Recharger la batterie comme décrit dans la Notice d'emploi des chargeurs STIHL AL 101, 300, 500.
6.2 Affichage du niveau de charge
Les diodes électroluminescentes (DEL) s'allument de couleur verte pendant env. 5 secondes et indiquent le niveau de charge actuel.
- Si la DEL droite clignote de couleur verte : recharger la batterie.
6.3 DEL sur la batterie
Les diodes électroluminescentes (DEL) peuvent indiquer le niveau de charge de la batterie ou signaler des dérangements. Les DEL peuvent être allumées continuellement ou clignoter de couleur verte ou rouge.
Si les DEL sont allumées ou clignotent de couleur verte, elles indiquent le niveau de charge actuel.
▶ Si les LED sont allumées ou clignotent de couleur rouge : éliminer les dérangements, 18. Il y a un dérangement dans la perche éla- gueuse ou dans la batterie.
7 Assemblage de la perche élagueuse
7.1 Montage et démontage du tube
7.1.1 Montage du tube
- Arrêter la perche élagueuse et retirer la batterie.
- Positionner le manchon d'accouplement (1) et le tube (2) de telle sorte que la rainure (3) et le téton (4) soient orientés vers le haut.àé
- Glisser le tube (2) dans le manchon d'accouplement (1).
▶ Tourner la vis à garrot (5) dans le sens des aiguilles d'une montre et la serrer fermement.
7.1.2 Démontage du tube
- Arrêter la perche élagueuse et retirer la batterie.
▶ Tourner la vis à garrot dans le sens inverse des aiguilles d'une montre. - Extraire le tube du manchon d'accouplement.
7.2 Montage et démontage du guide-chaîne et de la chaîne
7.2.1 Montage du guide-chaîne et de la chaîne
Les combinaisons de guide-chaîne et de chaîne qui conviennent pour le pignon respectif et dont le montage est autorisé sont indiquées dans les caractéristiques techniques, 20.1.
- Arrêter la perche élagueuse et retirer la batterie.
français 7 Assemblage de la perche élagueuse
▶ Tourner l'écrou (1) dans le sens inverse des aiguilles d'une montre, jusqu'à ce que l'on puisse enlever le couvercle de pignon (2).
▶ Enlever le couvercle de pignon (2).
▶ Tourner la vis de tension (3) dans le sens inverse des aiguilles d'une montre jusqu'à ce que le coulisseau de tension (4) bute contre le bord de la découpure du carter, à gauche.
▶ Poser la chaîne dans la rainure du guide-chaîne de telle sorte que, sur la face supérieure du guide-chaîne, les flèches estampées sur les maillons intermédiaires de la chaîne soient orientées dans le sens de rotation.


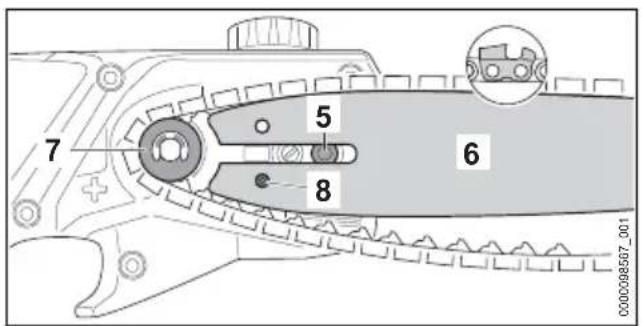

7 5 6 8 C000098567_001▶ Poser le guide-chaîne avec la chaîne sur la perche élagueuse de telle sorte que les conditions suivantes soient remplies :
- Les maillons d'entraînement de la chaîne sont en prise sur les dents du pignon (7).
- La vis à embase (5) se trouve dans le trou oblong du guide-chaîne (6).
- Le tourillon du coulisseau de tension (4) se trouve dans le trou (8) du guide-chaîne (6).
L'orientation du guide-chaîne (6) ne joue aucun rôle. Le texte imprimé sur le guide-chaîne (6) peut aussi se trouver à l'envers.


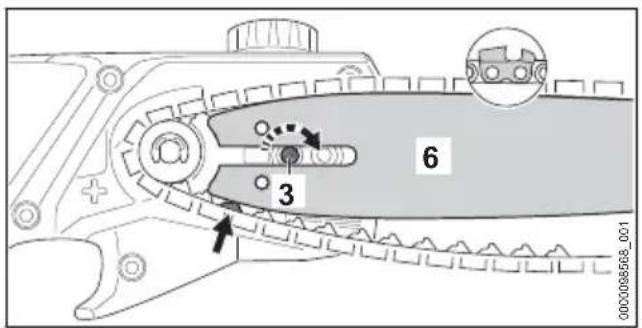

6 3 000008568_001▶ Tourner la vis de tension (3) dans le sens des aiguilles d'une montre jusqu'à ce que la chaîne s'applique contre le guide-chaîne.
Amener en même temps les maillons d'entraînement de la chaîne dans la rainure du guidechaîne.
Le guide-chaîne (6) et la chaîne s'appliquent contre la perche élagueuse.
- Appliquer le couvercle de pignon (2) contre la perche élagueuse de telle sorte qu'il affleure avec la perche élagueuse.
- Visser et serrer fermement l'écrou (1).
7.2.2 Démontage du guide-chaîne et de la chaîne
- Arrêter la perche élagueuse et retirer la batterie.
▶ Tourner l'écrou dans le sens inverse des aiguilles d'une montre, jusqu'à ce que l'on puisse enlever le couvercle de pignon.
▶ Enlever le couvercle de pignon.
▶ Tourner la vis de tension à fond dans le sens inverse des aiguilles d'une montre. La chaîne est détendue.
▶ Enlever le guide-chaîne et la chaîne.
7.3 Tension de la chaîne
Au cours du travail, la chaîne se dilate ou se rétrécit. La tension de la chaîne varie. Au cours du travail, il faut régulièrement contrôler la tension de la chaîne et retendre la chaîne si nécessaire.
- Arrêter la perche élagueuse et retirer la batterie.
▶ Desserrer l'écrou (1).
- Soulever le nez du guide-chaîne et tourner la vis de tension (2) dans le sens des aiguilles d'une montre jusqu'à ce que les conditions suivantes soient remplies :
- La distance a au centre du guide-chaîne est de 1 mm à 2 mm.
- En saisissant la chaîne entre deux doigts et en exerçant un faible effort, on peut encore la faire glisser sur le guide-chaîne.
8 Introduction et extraction de la batterie français
- En maintenant le nez du guide-chaîne en position relevée, resserrer fermement les écrous (1).
▶ Si au centre du guide-chaîne la distance a ne se situe pas entre 1 mm et 2 mm : répéter le réglage de la tension de la chaîne.
7.4 Ravitaillement en huile de chaîne adhésive
L'huile de chaîne adhésive lubrifie et refroidit la chaîne en rotation.
- Arrêter la perche élagueuse et retirer la batterie.
▶ Poser la perche élagueuse sur une surface plane, de telle sorte que le bouchon du réservoir à huile soit orienté vers le haut. - Nettoyer la zone située autour du bouchon du réservoir à huile avec un chiffon humide.
- À l'aide d'un outil approprié, tourner le bouchon du réservoir à huile dans le sens inverse des aiguilles d'une montre jusqu'à ce qu'il puisse être enlevé.
▶ Enlever le bouchon du réservoir à huile. - Introduire de l'huile de chaîne adhésive en veillant à ne pas renverser de l'huile de chaîne adhésive et à ne pas remplir le réservoir à huile jusqu'au bord.
- Appliquer le bouchon du réservoir à huile sur le réservoir à huile.
- À l'aide d'un outil approprié, tourner le bouchon du réservoir à huile dans le sens des aiguilles d'une montre et le serrer fermement. Le réservoir à huile est fermé.
8 Introduction et extraction de la batterie
8.1 Mise en place de la batterie
Les fentes de ventilation (3) sont encore visibles et la batterie (1) est retenue dans le logement pour batterie (2). Il n'y a pas de contact électrique entre la perche élagueuse et la batterie (1).
▶ Enfoncer la batterie (1) à fond dans le logement pour batterie (2).
La batterie (1) s'encliquette avec un second déclic et les fentes de ventilation (3) ne sont plus visibles.
8.2 Extraction de la batterie
- Poser la perche élagueuse sur une surface plane.
- Tenir une main devant le logement pour batterie, de telle sorte que la batterie (2) ne risque pas de tomber.
9 Mise en marche et arrêt de la perche élagueuse
9.1 Mise en marche de la perche élagueuse
▶ Avec une main, tenir la perche élagueuse par la poignée de commande, en entourant la poignée de commande avec le pouce.
- Avec l'autre main, tenir la perche élagueuse par la gaine faisant office de poignée, en entourant la gaine avec le pouce.


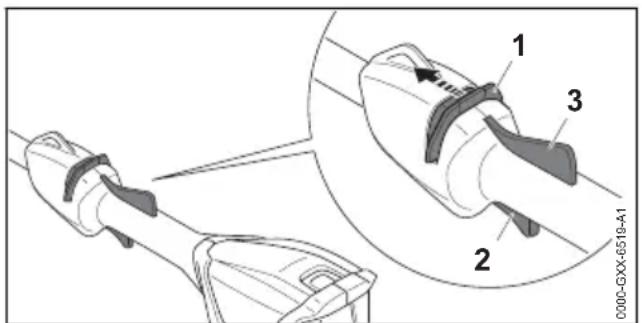

1 2 3 0000-GXX-6518-A1▶ Avec le pouce, pousser le bouton poussoir de déverrouillage (1) en direction de la chaîne et le maintenir dans cette position.
▶ Enfoncer la gâchette de commande (2) avec l'index et la maintenir enfoncée.
La perche élagueuse accélère et la chaîne est entraînée. Le bouton poussoir de déverrouillage (1) peut être relâché.
Lorsque le levier Ergo (3) est enfoncé, la gâchette de commande (2) reste déverrouillée. On peut donc relâcher la gâchette de commande et l'enfoncer à nouveau sans devoir repousser chaque fois le bouton poussoir de déverrouillage en direction de la chaîne.
Lorsqu'on relâche la gâchette de commande (2) et le levier Ergo (3), la gâchette de commande (3) est verrouillée. Il faut alors pousser à nouveau le bouton poussoir de déverrouillage (1) en direction de la chaîne et le maintenir dans cette position pour déverrouiller la gâchette de commande (2).
9.2 Arrêt de la perche élagueuse
▶ Relâcher la gâchette de commande et le levier Ergo.
- Attendre, env. 1 seconde, jusqu'à ce que la chaîne soit arrêtée.
▶ Si au bout d'env. 1 seconde la chaîne est toujours en mouvement : retirer la batterie et consulter un revendeur spécialisé STIHL.
La perche élagueuse est défectueuse.
10 Contrôle de la perche éla- gueuse et de la batterie
10.1 Contrôle du pignon
- Arrêter la perche élagueuse et retirer la batterie.
▶ Démonter le couvercle de pignon.
▶ Démonter le guide-chaîne et la chaîne.
- Contrôler les traces d'usure sur le pignon avec un gabarit de contrôle STIHL.
▶ Si la profondeur des traces d'usure dépasse la cote a = 0,5 mm : ne pas utiliser la perche éla- gueuse, mais consulter un revendeur spécia- lisé STIHL.
Le pignon doit être remplacé.
10.2 Contrôle du guide-chaîne
- Arrêter la perche élagueuse et retirer la batterie.
▶ Démonter la chaîne et le guide-chaîne.
- Remplacer le guide-chaîne si l'une des conditions suivantes est remplie :
- Le guide-chaîne est endommagé.
- La profondeur de rainure mesurée est inférieure à la profondeur de rainure minimale du guide-chaîne, 19.3.
- La rainure du guide-chaîne est resserrée ou évasée.
▶ En cas de doute : demander conseil à un revendeur spécialisé STIHL.
10.3 Contrôle de la chaîne
- Arrêter la perche élagueuse et retirer la batterie.
▶ Si un limiteur de profondeur (1) dépasse du gabarit d'affûtage (2) : rectifier le limiteur de profondeur (1) à la lime, 16.2.
▶ Si l'un des repères d'usure n'est pas visible sur une dent de coupe : ne pas utiliser la chaîne, mais consulter un revendeur spécialisé STIHL. - À l'aide d'un gabarit d'affûtage STIHL, vérifier l'angle d'affûtage de 30° des dents de coupe. Le gabarit d'affûtage STIHL doit convenir pour le pas de la chaîne.
▶ Si l'angle d'affûtage de 30° n'est pas respecté : affûter la chaîne.
▶ En cas de doute : demander conseil à un revendeur spécialisé STIHL.
10.4 Contrôle des éléments de commande
Bouton poussoir de déverrouillage, levier Ergo et gâchette de commande
▶ Retirer la batterie.
- Essayer d'enfoncer la gâchette de commande sans actionner le bouton poussoir de déverrouillage.
S'il est possible d'enfoncer la gâchette de commande : ne pas utiliser la perche éla-
gueuse, mais consulter un revendeur spécialisé STIHL.
Le bouton poussoir de déverrouillage est défectueux.
- Avec le pouce, pousser le bouton poussoir de déverrouillage en direction de la chaîne et le maintenir dans cette position.
▶ Enfoncer le levier Ergo et le maintenir enfoncé.
▶ Enfoncer la gâchette de commande. Le bouton poussoir de déverrouillage peut être relâché.
▶ Relâcher la gâchette de commande et le levier Ergo.
▶ Si le bouton poussoir de déverrouillage, la gâchette de commande ou le levier Ergo fonctionne difficilement ou ne revient pas dans sa position initiale, sous l'effet de son ressort : ne pas utiliser la perche élagueuse, mais consulter un revendeur spécialisé STIHL.
Le bouton poussoir de déverrouillage, la gâchette de commande ou le levier Ergo est défectueux.
Mise en marche de la perche élagueuse
▶ Introduire la batterie.
- Avec le pouce, pousser le bouton poussoir de déverrouillage en direction de la chaîne et le maintenir dans cette position.
▶ Enfoncer la gâchette de commande et la maintenir enfoncée.
La chaîne tourne.
- Si 3 DEL clignotent de couleur rouge : retirer la batterie et consulter un revendeur spécialisé STIHL.
Il y a un dérangement dans la perche éla-
gueuse.
▶ Relâcher la gâchette de commande. La chaîne s'arrête dans un délai d'env. 1 seconde.
▶ Si au bout d'env. 1 seconde la chaîne est toujours en mouvement : retirer la batterie et consulter un revendeur spécialisé STIHL. La perche élagueuse est défectueuse.
10.5 Contrôle du graissage de la chaîne
▶ Introduire la batterie.
- Diriger le guide-chaîne vers une surface claire.
- Mettre la perche élagueuse en marche. De l'huile de chaîne adhésive est projetée et ses traces sont bien visibles sur la surface claire. Le graissage de la chaîne fonctionne.
français 11 Travail avec la perche élagueuse
▶ Si des traces de projection d'huile ne sont pas visibles :
▶ Refaire le plein d'huile de chaîne adhésive.
- Répéter le contrôle du graissage de la chaîne.
▶ Si des traces de projection d'huile ne sont toujours pas visibles sur la surface claire : ne pas utiliser la perche élagueuse, mais consulter un revendeur spécialisé STIHL. Le graissage de la chaîne est défectueux.
10.6 Contrôle de la batterie
- Appuyer sur la touche de la batterie.
Les DEL sont allumées continuellement ou clignotent.
▶ Si les DEL ne sont pas allumées continuellement et ne clignotent pas non plus : ne pas utiliser la batterie, mais consulter un revendeur spécialisé STIHL.
Il y a un dérangement dans la batterie.
11 Travail avec la perche éla- gueuse

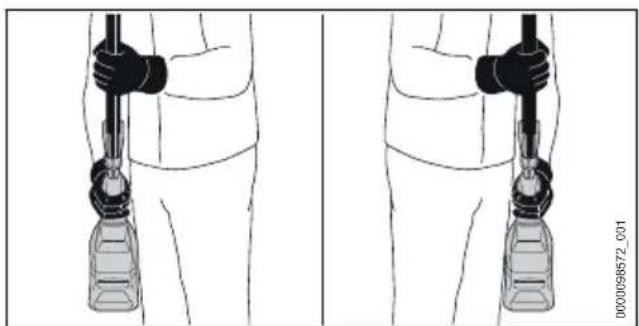

11.1 Prise en mains et utilisation de la perche élagueuse
▶ Avec une main, tenir la perche élagueuse par la poignée de commande, en entourant la poignée de commande avec le pouce.
▶ Avec l'autre main, tenir la perche élagueuse par la gaine faisant office de poignée, en entourant la gaine avec le pouce.
11.2 Élagage
Coupe de séparation
- Appliquer le guide-chaîne contre la branche, comme montré sur l'illustration.
- Accélérer à fond et, en décrivant un mouvement de levier, pousser le guide-chaîne contre la branche.
- Scier toute la branche avec le côté inférieur du guide-chaîne.
▶ Si la branche se trouve sous contrainte : exécuter une entaille initiale (1) du côté de pression puis scier complètement la branche en exécutant une coupe (2) du côté de traction.
Coupe de grosses branches
Exécuter la coupe finale, avec une entaille initiale par le bas, à l'emplacement voulu (1).
12 Après le travail
12.1 Après le travail
- Arrêter la perche élagueuse et retirer la batterie.
▶ Si la perche élagueuse est mouillée : laisser sécher la perche élagueuse.
▶ Si la batterie est mouillée : laisser sécher la batterie.
▶ Nettoyer la perche élagueuse.
▶ Nettoyer le guide-chaîne et la chaîne.
▶ Dévisser l'écrou du couvercle de pignon.
▶ Tourner la vis de tension de 2 tours dans le sens inverse des aiguilles d'une montre. La chaîne est détendue.
13 Transport français
- Serrer l'écrou du couvercle de pignon.
- Glisser le protecteur de chaîne par-dessus le guide-chaîne de telle sorte qu'il recouvre intégralement le guide-chaîne.
▶ Nettoyer la batterie.
13 Transport
13.1 Transport de la perche éla- gueuse
- Arrêter la perche élagueuse et retirer la batterie.
- Glisser le protecteur de chaîne par-dessus le guide-chaîne de telle sorte qu'il recouvre intégralement le guide-chaîne.
Portage de la perche élagueuse
▶ Porter la perche élagueuse d'une main, par le tube, de telle sorte que le guide-chaîne soit orienté vers l'arrière.
Transport de la perche élagueuse dans un véhicule
▶ Démonter le tube.
- Assurer la perche élagueuse de telle sorte qu'elle ne puisse pas se renverser ou se déplacer.
13.2 Transport de la batterie
- Arrêter la perche élagueuse et retirer la batterie.
- S'assurer que la batterie se trouve dans l'état impeccable requis pour la sécurité.
▶ Emballer la batterie de telle sorte qu'elle ne puisse pas se déplacer à l'intérieur de son emballage. - Assurer l'emballage de telle sorte qu'il ne puisse pas se déplacer.
La batterie est soumise aux exigences applicables au transport de marchandises dangereuses. La batterie est classée dans la catégorie UN 3480 (batteries lithium-ion) et elle a été testée conformément aux prescriptions du « Manuel d'épreuves et de critères », partie III, sous-section 38.3 de l'ONU.
Pour les prescriptions relatives au transport, voir : www.stihl.com/safety-data-sheets.
14 Rangement
14.1 Rangement de la perche éla- gueuse
- Arrêter la perche élagueuse et retirer la batterie.
- Glisser le protecteur de chaîne par-dessus le guide-chaîne de telle sorte qu'il recouvre intégralement le guide-chaîne.
▶ Ranger la perche élagueuse de telle sorte que les conditions suivantes soient remplies : - La perche élagueuse se trouve hors de portée des enfants.
- La perche élagueuse est propre et sèche.
▶ Si l'on range la perche élagueuse pour une période de plus de 30 jours : démonter le guide-chaîne et la chaîne.
14.2 Rangement de la batterie
STIHL conseille de conserver la batterie avec un niveau de charge compris entre 40 % et 60 % (2 DEL allumées de couleur verte).
▶ Ranger la batterie de telle sorte que les conditions suivantes soient remplies :
- La batterie se trouve hors de portée des enfants.
- La batterie est propre et sèche.
- La batterie est conservée dans un local fermé.
- La batterie est séparée de la perche éla-
gueuse.
- Si l'on veut laisser la batterie dans le chargeur : débrancher la fiche secteur et conserver la batterie avec un niveau de charge compris entre 40 % et 60 % (2 DEL allumées de couleur verte).
- La batterie se trouve dans une plage de températures de - 10 °C à + 50 °C.
AVIS
Si la batterie n'est pas rangée comme décrit dans la présente Notice d'emploi, la batterie peut subir une décharge profonde et par conséquent des dommages irréparables.
- Avant de ranger une batterie déchargée, la recharger. STIHL conseille de conserver la batterie avec un niveau de charge compris entre 40 % et 60 % (2 DEL allumées de couleur verte).
- Conserver la batterie séparément de la perche élagueuse.
14.3 Rangement de la perche éla- gueuse sur le support mural
La perche élagueuse peut être rangée sur le support mural.
Montage du support mural
- Monter le support mural sur un mur en respectant les conditions suivantes :
- On utilise le matériel de fixation approprié.
– Le support mural est à l'horizontale.
Les cotes suivantes sont respectées :
- a = au moins 20 cm
- b = au moins 170 cm
- c = 22,8 cm
Mise en place de la perche élagueuse sur le support mural
- Arrêter la perche élagueuse et retirer la batterie.
- Glisser le protecteur de chaîne par-dessus le guide-chaîne de telle sorte qu'il recouvre intégralement le guide-chaîne.
▶ Démonter le tube. - Accrocher le tube avec le manchon d'accouplement.
Accrocher la gaine faisant office de poignée avec le manchon d'accouplement.
15 Nettoyage
15.1 Nettoyage de la perche éla- gueuse
- Arrêter la perche élagueuse et retirer la batterie.
Nettoyer la perche élagueuse avec un chiffon humide ou un produit STIHL dissolvant la résine. - Nettoyer les fentes d'aération avec un pinceau.
▶ Extraire les corps étrangers qui pourraient se trouver dans le logement pour batterie et nettoyer le logement pour batterie avec un chiffon humide. - Nettoyer les contacts électriques du logement pour batterie à l'aide d'un pinceau ou d'une brosse douce.
▶ Démonter le couvercle de pignon. - Nettoyer la zone située autour du pignon avec un chiffon humide ou avec un produit STIHL dissolvant la résine.
▶ Monter le couvercle de pignon.
15.2 Nettoyage du guide-chaîne et de la chaîne
- Arrêter la perche élagueuse et retirer la batterie.
▶ Démonter le guide-chaîne et la chaîne.
Nettoyer le canal de sortie d'huile (1), l'orifice d'entrée d'huile (2) et la rainure (3) en utilisant un pinceau, une brosse douce ou un produit STIHL dissolvant la résine.
Nettoyer la chaîne à l'aide d'un pinceau, d'une brosse douce ou d'un produit STIHL dissolvant la résine.
- Monter le guide-chaîne et la chaîne.
15.3 Nettoyage de la batterie
▶ Nettoyer la batterie avec un chiffon humide.
16 Maintenance
16.1 Ébavurage du guide-chaîne
Une bavure peut se former sur le bord extérieur du guide-chaîne.
- Éliminer la bavure à l'aide d'une lime plate ou de l'outil STIHL pour rectification des guide-chaînes.
- Au moindre doute : consulter un revendeur spécialisé STIHL.
16.2 Affûtage de la chaîne
Pour affûter correctement la chaîne, il faut être bien entraîné.
Des limes STIHL, des outils d'affûtage STIHL, des affûteuses STIHL et la brochure « Affûtage des chaînes STIHL » facilitent l'affûtage correct de la chaîne. La brochure est mise à disposition à l'adresse suivante www.stihl.com/sharpening-brochure.
STIHL recommande de faire affûter les chaînes par un revendeur spécialisé STIHL.
AVERTISSEMENT
■ Les dents de coupe de la chaîne sont acérées. L'utilisateur risque de se couper.
- Porter des gants de travail en matière résistante.
- La lime ronde convient pour le pas de la chaîne.
- La lime ronde est menée de l'intérieur vers l'extérieur.
- La lime ronde est menée à angle droit par rapport au guide-chaîne.
- L'angle d'affûtage de 30^ est respecté.
▶ Limer les limiteurs de profondeur avec une lime plate, de telle sorte qu'ils affleurent avec le gabarit d'affûtage STIHL et soient parallèles au repère d'usure. Le gabarit d'affûtage STIHL doit convenir pour le pas de la chaîne.
- Au moindre doute : consulter un revendeur spécialisé STIHL.
17 Réparation
17.1 Réparation de la perche éla- gueuse et de la batterie
L'utilisateur ne peut pas réparer lui-même la perche élagueuse, le guide-chaîne, la chaîne ou la batterie.
▶ Si la perche élagueuse, le guide-chaîne ou la chaîne est endommagé : ne pas utiliser la perche élagueuse, mais consulter un revendeur spécialisé STIHL.
▶ Si la batterie est défectueuse ou endommagée : remplacer la batterie.
18.1 Élimination des dérangements de la perche élagueuse ou de la batterie
| Défaut DEL sur la | bat-terie | Cause Remède | |
| La perche élagu-euse ne démarre pas à la mise en circuit. | 1 DEL clignote de couleur verte. | Le niveau de charge de la batterie est insuffisant. | ► Recharger complètement la batterie comme décrit dans la Notice d'emploi des chargeurs STIHL AL 101, 300, 500. |
| 1 DEL est allu-mée de cou-leur rouge. | La batterie est trop chaude ou trop froide. | ► Retirer la batterie.► Laisser la batterie refroidir / se réchauf-fer. | |
| 3 DEL cligno-tent de couleur rouge. | Il y a un dérangement dans la perche élagu-euse. | ► Retirer la batterie.► Nettoyer les contacts électriques du loge-ment pour batterie.► Introduire la batterie.► Mettre la perche élagueuse en marche.► Si 3 DEL clignotent encore de couleur rouge : ne pas utiliser la perche élagu-euse, mais consulter un revendeur spé-cialisé STIHL. | |
| 3 DEL sont allumées de couleur rouge. | La perche élagueuse est trop chaude. | ► Retirer la batterie.► Laisser la perche élagueuse refroidir. | |
| 4 DEL cligno-tent de couleur rouge. | Il y a un dérangement dans la batterie. | ► Retirer la batterie et la remettre en place.► Mettre la perche élagueuse en marche.► Si 4 DEL clignotent encore de couleur rouge : ne pas utiliser la batterie, mais consulter un revendeur spécialisé STIHL. | |
| La liaison électrique entre la perche élagu-euse et la batterie est coupée. | ► Retirer la batterie.► Nettoyer les contacts électriques du loge-ment pour batterie.► Introduire la batterie. | ||
| La perche élagueuse ou la batterie est humide. | ► Laisser sécher la perche élagueuse ou la batterie. | ||
| La perche élagu-euse s'arrête au cours de l'utilisation. | 3 DEL sont allumées de couleur rouge. | La perche élagueuse est trop chaude. | ► Retirer la batterie.► Laisser la perche élagueuse refroidir. |
| Il y a un dérangement électrique. | ► Retirer la batterie et la remettre en place.► Mettre la perche élagueuse en marche. | ||
| La chaîne est trop fortement tendue. | ► Tendre correctement la chaîne. | ||
| Le rendement de coupe de la per-che élagueuse baisse. | La chaîne n'est pas correctement affûtée. | ► Affûter correctement la chaîne. | |
| La chaîne est trop fortement tendue. | ► Tendre correctement la chaîne. | ||
| Le système de grais-sage de la chaîne ne débite pas suffisam-ment d'huile de chaîne adhésive. | ► Ne pas utiliser la perche élagueuse, mais consulter un revendeur spécialisé STIHL. | ||
| Le temps de fonctionnement de la perche éla-gueuse est trop faible. | La batterie n'est pas complètement rechar-gée. | ► Recharger complètement la batterie comme décrit dans la Notice d'emploi des chargeurs STIHL AL 101, 300, 500. | |
| La durée de vie de la batterie a été dépas-sée. | ► Remplacer la batterie. | ||
| On constate un dégagement de fumée ou une odeur de brûlé dans la zone de la coupe. | La chaîne n'est pas correctement affûtée. | ► Affûter correctement la chaîne. | |
| Il n'y a pas suffisam-ment d'huile de chaîne adhésive dans le réservoir à huile. | ► Refaire le plein d'huile de chaîne adhé-sive. | ||
| Le système de grais-sage de la chaîne ne | ► Ne pas utiliser la perche élagueuse, mais consulter un revendeur spécialisé STIHL. | ||
| débite pas suffisamment d'huile de chaîne adhésive. | |||
| La chaîne est trop fortement tendue. | ► Tendre correctement la chaîne. | ||
| L'utilisateur n'utilise pas correctement la perche élagueuse. | ► Se faire expliquer comment utiliser correctement la machine et s'entraîner. | ||
19 Caractéristiques techniques
19.1 Perche éleagueuse STIHL HTA 50.0
Batteries autorisées :
- STIHL AK
- Poids sans batterie : 3,6 kg
- Capacité maximale du réservoir à huile : 105 cm³ (0,105 l)
Pour le temps de fonctionnement, voir www.stihl.com/battery-life.
19.2 Pignons
Les pignons suivants peuvent être utilisés :
- à 8 dents pour 1/4" P
19.3 Profondeur de rainure minimale des guide-chaînes
La profondeur de rainure minimale dépend du pas du guide-chaîne.
- 1/4" P : 4 mm
19.4 Batterie STIHL AK
- Technologie de batterie : lithium-ion
– Tension : 36 V - Capacité en Ah : voir plaque signalétique
- Capacité énergétique en Wh : voir plaque signalétique
- Poids en kg : voir plaque signalétique
- Plage de températures admissibles pour l'utilisation et le rangement : de - 10 °C à + 50 °C
19.5 Niveaux sonores et taux de vibrations
La valeur K pour le niveau de pression sonore est de 2 dB(A). La valeur K pour le niveau de puissance acoustique est de 2 dB(A). La valeur K pour le taux de vibrations est de 2 m/s².
STIHL recommande de porter une protection auditive.
- Niveau de pression sonore L_pA suivant ISO 22868 : 78 dB(A)
- Niveau de puissance acoustique L_wA suivant ISO 22868 : 94 dB(A)
- Taux de vibrations a_hv mesuré suivant la norme ISO 22867
- Poignée de commande : 0,5 m/s ^2
– Gaine faisant office de poignée : 1,0 m/s ^2
Les taux de vibrations indiqués ont été mesurés suivant une procédure de contrôle normalisée et ils peuvent être utilisés pour la comparaison d'appareils électriques. Les vibrations engendrées dans la pratique peuvent différer des valeurs indiquées, suivant le genre d'utilisation. Les taux de vibrations indiqués peuvent servir de référence pour une première évaluation de l'exposition de l'utilisateur aux vibrations. L'exposition aux vibrations réelle ne peut être quantifiée que par une estimation. On peut alors également prendre en compte les temps durant lesquels la machine électrique est arrêtée et les temps durant lesquels la machine est en marche, mais fonctionne sans charge.
Pour obtenir des informations sur le respect de la directive « Vibrations 2002/44/CE » concernant les employeurs, voir www.stihl.com/vib.
19.6 REACH
REACH (enRegistrement, Evaluation et Autorisation des substances CHimiques) est le nom d'un règlement CE qui couvre le contrôle de la fabrication, de l'importation, de la mise sur le marché et de l'utilisation des substances chimiques.
Pour obtenir de plus amples informations sur le respect du règlement REACH, voir www.stihl.com/reach.
20 Combinaisons de guide-chaînes et de chaînes de tronçonneuse
20.1 Perche éleagueuse STIHL HTA 50.0
| Pas Jauge | (épais-seur de maill-lon d'entraî-nement/largeur de rainure) | Long-ueur | Guide-chaîne Nombre de dents du pig-non de renvoi | Nombre de maillons d'entraînement | Chaîne |
| 1/4" P 1,1 mm | 25 cm R | olloma-tic E Mini / Light 01 | 8 | 56 | |
| 30 cm 64 | |||||
| La longueur de coupe d'un guide-chaîne dépend de la perche élagueuse et de la chaîne utilisées. La longueur de coupe réelle d'un guide-chaîne peut être inférieure à la longueur indiquée. | |||||
21 Pièces de rechange et accessoires
21.1 Pièces de rechange et accessoires
STIHL G _10
Ces symboles identifient les pièces de rechange d'origine STIHL et les accessoires d'origine STIHL.
STIHL recommande d'utiliser des pièces de rechange d'origine STIHL et des accessoires d'origine STIHL.
Bien que STIHL observe continuellement les marchés, ses services ne peuvent pas évaluer la fiabilité, la sécurité, ni les aptitudes de pièces de rechange et d'accessoires d'autres fabricants et c'est pourquoi STIHL se dégage de toute responsabilité quant à leur utilisation.
Pour obtenir des pièces de rechange d'origine STIHL et des accessoires d'origine STIHL, s'adresser à un revendeur spécialisé STIHL.
22 Mise au rebut
22.1 Mise au rebut de la perche éla- gueuse et de la batterie
Pour obtenir de plus amples informations concernant la mise au rebut, consulter les services publics locaux ou un revendeur spécialisé STIHL.
Si l'on ne respecte pas la réglementation pour la mise au rebut, cela risque de nuire à la santé et à l'environnement.
- Remettre les produits STIHL, y compris l'emballage, à une station de collecte et de recyclage, conformément aux prescriptions locales.
▶ Ne pas les jeter avec les ordures ménagères.
23 Déclaration de conformité UE
23.1 Perche élagueuse STIHL HTA 50.0
déclare, sous sa seule responsabilité, que le produit suivant :
- Genre de machine : perche élagueuse à batterie
- Marque de fabrique : STIHL
- Type : HTA 50.0
– Identification de la série : LA02
est conforme à toutes les prescriptions applicables des directives 2011/65/UE, 2006/42/CE et 2014/30/UE et a été développé et fabriqué conformément à la version des normes suivantes respectivement valable à la date de fabrication : EN 55014-1, EN 55014-2, EN 62841-1, compte tenu des normes EN ISO 11680-1 et EN 62841-4-1.
L'examen CE de type conformément à la directive 2006/42/CE Art. 12.3 (b) a été effectué par l'office de contrôle : VDE Prüf- u. Zertifizierungsinstitut (NB 0366), Merianstraße 28, 63069 Offenbach, Allemagne.
- Numéro de certification HTA 50.0 : 40053008
Conservation des documents techniques : ANDREAS STIHL AG & Co. KG Produktzulassung.
L'année de fabrication, le pays de fabrication et le numéro de machine sont indiqués sur la perche élagueuse.
24 Déclaration de conformité UKCA français
Waiblingen, le 11/08/2021
Dr. Jürgen Hoffmann, Chef du Service Réglementation et Homologation Produits
24 Déclaration de conformité UKCA
24.1 Perche éleagueuse STIHL HTA 50.0
UK CA
déclare, sous sa seule responsabilité, que le produit suivant :
- Genre de machine : perche élagueuse à batterie
- Marque de fabrique : STIHL
- Type : HTA 50.0
– Identification de la série : LA02
est conforme à toutes les prescriptions applicables des règlements UK The Restriction of the Use of Certain Hazardous Substances in Electrical and Electronic Equipment Regulations 2012, Supply of Machinery (Safety) Regulations 2008 et Electromagnetic Compatibility Regulations 2016, et a été développé et fabriqué conformément à la version des normes suivantes respectivement valable à la date de fabrication : EN 55014-1, EN 55014-2, EN 62841-1, compte tenu des normes EN ISO 11680-1 et EN 62841-4-1.
L'examen de type a été effectué par : Intertek Testing & Certification Ltd, Academy Place, 1 – 9 Brook Street, Brentwood Essex, CM14 5NQ, United Kingdom.
- Numéro de certification HTA 50.0 : ITS UK MCR 59
Les documents techniques sont conservés par ANDREAS STIHL AG & Co. KG.
L'année de fabrication, le pays de fabrication et le numéro de machine sont indiqués sur la perche élagueuse.
Waiblingen, le 31/03/2022
Dr. Jürgen Hoffmann, Chef du Service Réglementation et Homologation Produits
25 Indications générales de sécurité pour outils électroportatifs
25.1 Introduction
Ce chapitre publie les prescriptions de sécurité générales formulées dans la norme EN/IEC 62841 pour outils électroportatifs à moteur.
STIHL est tenu de reprendre ces textes mot à mot.
Les consignes de sécurité indiquées au paragraphe « Sécurité relative au système électrique » pour éviter un choc électrique ne sont pas applicables à des machines à batterie STIHL.
AVERTISSEMENT
■ Lire toutes les prescriptions de sécurité, les instructions, les illustrations et les caractéristiques techniques jointes à cet outil électroportatif. Le non-respect des instructions données ci-après peut entraîner un choc électrique, un incendie et/ou de graves blessures de personnes. Bien garder tous les avertissements et les instructions.
La notion d'« outil électroportatif » mentionnée dans les avertissements se rapporte à des outils électriques raccordés au secteur (avec cordon d'alimentation électrique) ou à des outils électriques à accumulateur/batterie (sans cordon d'alimentation électrique).
25.2 Sécurité à l'endroit de travail
a) Maintenir l'endroit de travail propre et bien éclairé. Un lieu de travail en désordre ou mal éclairé augmente le risque d'accidents.
b) Ne pas utiliser l'outil électroportatif dans un environnement présentant des risques d'ex-
plosion et où se trouvent des liquides, des gaz ou poussières inflammables. Les outils électroportatifs produisent des étincelles risquant d'enflammer les poussières ou les vapeurs.
c) Durant l'utilisation de l'outil électroportatif, veiller à ce que des enfants ou d'autres personnes restent à une distance suffisante. En cas d'inattention, l'utilisateur risque de perdre le contrôle de l'outil électroportatif.
25.3 Sécurité sur le plan électrique
a) La fiche de secteur de l'outil électroportatif doit être appropriée à la prise de courant. Ne modifier en aucun cas la fiche. Ne pas utiliser un adaptateur pour prise de courant avec des outils électroportatifs munis d'une mise à la terre. Les fiches non modifiées et les prises de courant appropriées réduisent le risque de choc électrique.
b) Éviter le contact physique avec des surfaces mises à la terre tels que tuyaux, radiateurs, cuisinières et réfrigérateurs. Si le corps de l'utilisateur est relié à la terre, cela présente un plus grand risque de choc électrique.
c) Ne pas exposer l'outil électroportatif à la pluie ou à l'humidité. La pénétration d'eau dans un outil électroportatif augmente le risque d'un choc électrique.
d) Utiliser le cordon d'alimentation électrique exclusivement pour la fonction prévue. Ne jamais utiliser le cordon d'alimentation électrique pour porter ou tirer l'outil électroportatif ou pour extraire sa fiche de la prise de courant. Maintenir le cordon d'alimentation électrique éloigné des sources de chaleur, des matières grasses, des arêtes vives ou des pièces en mouvement de l'appareil. Un cordon d'alimentation électrique endommagé ou vrillé augmente le risque d'un choc électrique.
e) Au cas où l'outil électroportatif serait utilisé à l'extérieur, utiliser aussi uniquement une rallonge appropriée pour les applications extérieures. L'utilisation d'une rallonge électrique appropriée pour les applications extérieures réduit le risque d'un choc électrique.
f) Si une utilisation de l'outil électroportatif dans un environnement humide ne peut pas être évitée, utiliser un disjoncteur différentiel. Un disjoncteur différentiel réduit le risque d'un choc électrique.
25.4 Sécurité des personnes
a) Rester vigilant et concentré sur le travail. Faire preuve de bon sens en utilisant l'outil électroportatif. Ne pas utiliser un outil électroportatif en étant fatigué ou après avoir consommé de l'alcool ou des drogues, ou après avoir pris des médicaments. Un moment d'inattention lors de l'utilisation de l'outil électroportatif peut entraîner de graves blessures de personnes.
b) Porter un équipement de protection individuelle et toujours porter des lunettes de protection. Le fait de porter des équipements de protection individuelle tels que masque antipoussière, chaussures de sécurité antidérapantes, casque de protection ou protection acoustique, suivant le travail à effectuer avec l'outil électroportatif, réduit le risque de blessures.
c) Éviter toute mise en marche accidentelle. S'assurer que l'interrupteur est effectivement en position d'arrêt, avant de raccorder l'outil électroportatif à l'alimentation électrique ou avant de raccorder l'accumulateur, de soulever ou de porter l'outil électroportatif. Le fait de porter l'outil électroportatif avec le doigt sur l'interrupteur, ou de le brancher sur l'alimentation électrique lorsque son interrupteur est en position de fonctionnement, peut entraîner des accidents.
d) Enlever tout outil de réglage ou toute clé avant de mettre l'outil électroportatif en fonctionnement. Une clé ou un outil se trouvant sur une pièce de l'outil électroportatif en rotation peut causer des blessures.
e) Éviter une position anormale du corps. Veiller à garder toujours une position stable et équilibrée. Ceci permet de mieux contrôler l'outil électroportatif dans des situations inattendues.
f) Porter des vêtements appropriés. Ne pas porter de vêtements amples ni de bijoux. Maintenir les cheveux et les vêtements éloignés des pièces en mouvement de l'appareil. Des vêtements amples, des bijoux ou des cheveux longs peuvent être happés par des pièces en mouvement.
g) Si des dispositifs servant à aspirer ou à recueillir les poussières peuvent être montés, vérifier que ceux-ci sont effectivement raccordés et qu'ils sont correctement utilisés. L'utilisation d'un dispositif d'aspiration des
25 Indications générales de sécurité pour outils électroportatifs français
poussières peut réduire les dangers dus aux poussières.
h) Ne pas se laisser aller dans un faux sentiment de sécurité et ne pas se jouer des règles de sécurité concernant les outils électroportatifs, même si l'on se sent familiarisé avec cet outil électroportatif, après l'avoir fréquemment utilisé. En quelques fractions de seconde, une négligence ou un manque d'attention peut entraîner un accident causant de graves blessures.
25.5 Utilisation et emploi soigneux d'outils électroportatifs
a) Ne pas surcharger l'outil électroportatif. Utiliser l'outil électroportatif approprié au travail à effectuer. Avec l'outil électroportatif approprié, on travaille mieux et avec plus de sécurité en l'utilisateur à la vitesse pour laquelle il est prévu.
b) Ne pas utiliser un outil électroportatif dont l'interrupteur est défectueux. Un outil électroportatif qui ne peut plus être correctement mis en marche ou arrêté est dangereux et doit être réparé.
c) Retirer la fiche de la prise de courant et/ou enlever l'accumulateur amovible avant d'effectuer des réglages sur l'appareil, de changer les outils de travail, ou de ranger l'outil électroportatif. Cette précaution empêche une mise en fonctionnement de l'outil électroportatif par mégarde.
d) Garder les outils électroportatifs non utilisés hors de la portée des enfants. Ne pas permettre l'utilisation de l'outil électroportatif à des personnes qui ne se sont pas familiari-sées avec celui-ci ou qui n'ont pas lu ces instructions. Les outils électroportatifs sont dangereux lorsqu'ils sont utilisés par des personnes non initiées.
e) Prendre soin de l'outil électroportatif et de son outil de travail. Vérifier que les pièces en mouvement fonctionnent correctement et qu'elles ne sont pas coincées, et contrôler si des pièces sont cassées ou endommagées de telle sorte que le bon fonctionnement de l'outil électroportatif s'en trouve entravé. Faire réparer ces pièces endommagées avant d'utiliser l'outil électroportatif. De nombreux accidents sont dus à des outils électroportatifs mal entretenus.
f) Maintenir les outils de coupe aiguisés et propres. Des outils soigneusement entretenus
avec des tranchants bien aiguisés se coincent moins souvent et peuvent être guidés plus facilement.
g) Utiliser les outils électroportatifs, les outils de travail etc. conformément à ces instructions. Tenir compte également des conditions de travail et du travail à effectuer. L'utilisation des outils électroportatifs à d'autres fins que celles prévues peut entraîner des situations dangereuses.
h) Veiller à ce que les poignées et les surfaces faisant office de poignées soient toujours sèches, propres et sans huile ni graisse. Si les poignées et les surfaces faisant office de poignées sont glissantes, l'utilisateur ne peut pas commander correctement et maîtriser l'outil électroportatif dans des situations imprévues.
25.6 Utilisation et emploi soigneux d'outils électroportatifs sans fil
a) Ne charger les accumulateurs qu'avec des chargeurs recommandés par le fabricant. Un chargeur approprié à un type spécifique d'accumulateur peut engendrer un risque d'incendie lorsqu'il est utilisé avec d'autres accumulateurs.
b) Dans les outils électroportatifs, n'utiliser que les accumulateurs spécialement prévus pour ceux-ci. L'utilisation de tout autre accumulateur peut entraîner des blessures et des risques d'incendie.
c) Tenez l'accumulateur non-utilisé à l'écart de toutes sortes d'objets métalliques tels qu'agrafes, pièces de monnaie, clés, clous, vis ou autres, étant donné qu'un pontage peut provoquer un court-circuit. Un court-circuit entre les contacts de l'accumulateur peut provoquer des brûlures ou un incendie.
d) En cas d'utilisation abusive, du liquide peut sortir de l'accumulateur. Éviter tout contact avec ce liquide. En cas de contact accidentel, rincer soigneusement avec de l'eau. Au cas où le liquide rentrerait dans les yeux, consulter en plus un médecin. Le liquide qui sort de l'accumulateur peut entraîner des irritations de la peau ou causer des brûlures.
e) Ne pas utiliser un accumulateur endommagé ou ayant subi une modification quelconque. Des accumulateurs endommagés ou ayant subi des modifications peuvent présenter des comportements imprévisibles et causer
italiano
un incendie, une explosion ou un autre ris- que de blessure.
f) Ne pas exposer un accumulateur au feu ou à des températures trop élevées. Un feu ou des températures supérieures à 130 °C (265 °F) peuvent causer une explosion.
g) Suivez toutes les instructions concernant la recharge et ne rechargez jamais l'accumulateur ou l'outil électroportatif sans fil en dehors de la plage de températures indiquée dans la Notice d'emploi. Une recharge incorrecte ou une recharge en dehors de la plage de températures autorisée peut détruire l'accumulateur et accroît le risque d'incendie.
25.7 Service après-vente
a) Ne faire réparer l'outil électroportatif que par un personnel qualifié et seulement avec des pièces de rechange d'origine. Ceci permet d'assurer la sécurité de l'outil électroportatif.
b) Ne jamais essayer de remettre en état des batteries endommagées. Toute opération de maintenance touchant des batteries doit être effectuée exclusivement par le fabricant ou par des ateliers de service après-vente agréés par le fabricant.
