| Producttype | Accu-telescoopsnoeier |
| Merk | STIHL |
| Model | HTA 50 |
| Gewicht (zonder accu) | 3,6 kg |
| Voeding | STIHL AK lithium-ion accu, 36 V |
| Oliereservoirinhoud | 105 cm³ (0,105 l) |
| Zwaard en ketting | Lengte 25 cm of 30 cm, steek 1/4" P, maat 1,1 mm |
| Tandwiel | 8 tanden voor 1/4" P |
| Geluidsdrukniveau (LpA) | 78 dB(A) |
| Geluidsvermogenniveau (LwA) | 94 dB(A) |
| Trillingen (bedieningshandgreep) | 0,5 m/s² |
| Trillingen (buis als handgreep) | 1,0 m/s² |
| Gebruiks- en opslagtemperatuur accu | -10 °C tot +50 °C |
| Hoofdfuncties | Snoeien van hoge bomen, takken zagen |
| Veiligheid | Kettingrem, terugslagbeveiliging, accuvergrendeling, veilig startsysteem |
| Onderhoud en reiniging | Regelmatig reinigen van zwaard, ketting, accu; ketting slijpen; olie verversen en bijvullen |
| Onderdelen en repareerbaarheid | Originele STIHL onderdelen verkrijgbaar bij erkende dealers; reparatie door vakman |
| Algemene informatie | Gebruiksaanwijzing inbegrepen, EU- en UKCA-conformiteitsverklaring |
Veelgestelde vragen - HTA 50 STIHL
Gebruikersvragen over HTA 50 STIHL
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Zag in PDF-formaat gratis! Vind uw handleiding HTA 50 - STIHL en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. HTA 50 van het merk STIHL.

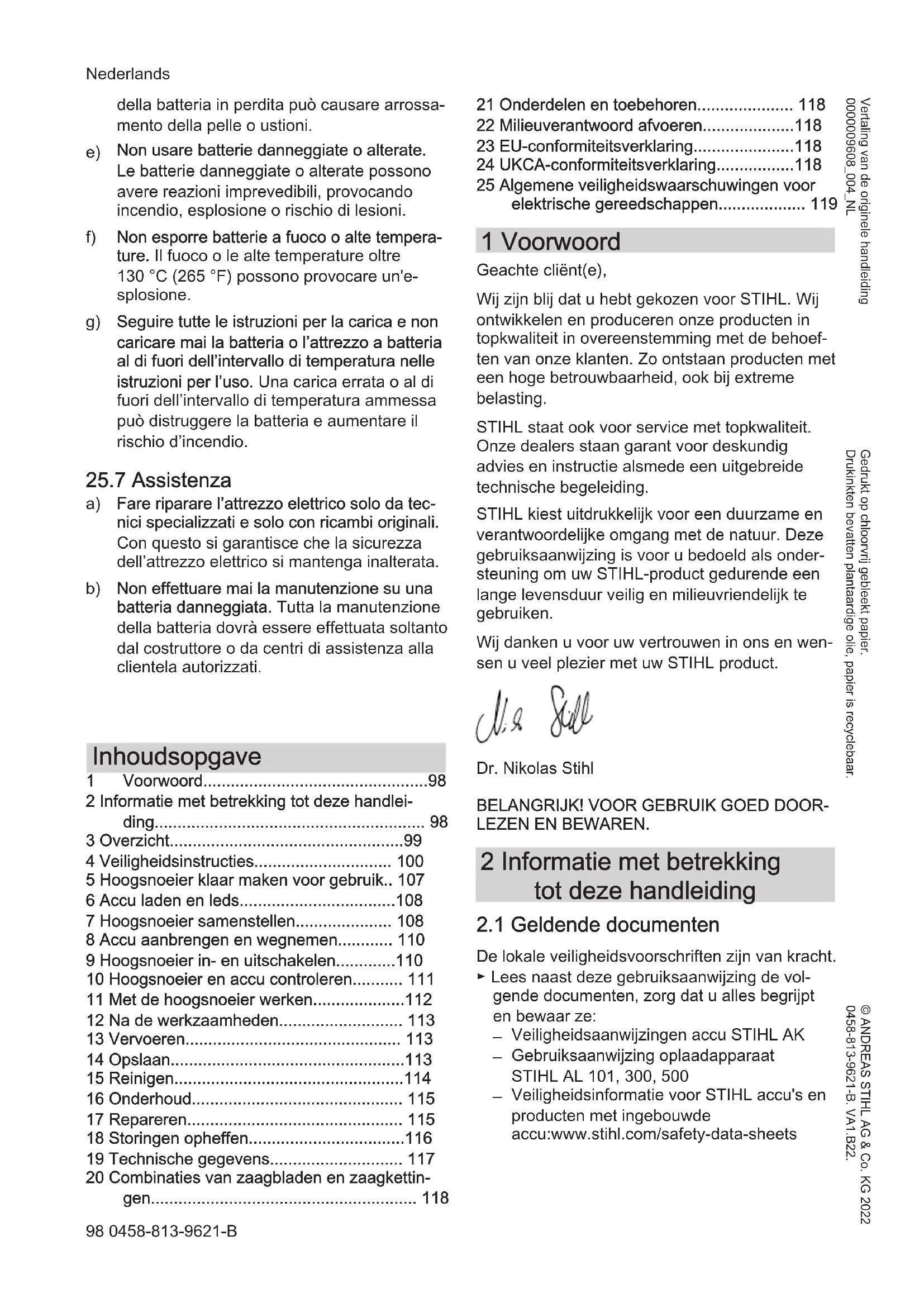

GEBRUIKSAANWIJZING HTA 50 STIHL
98 - 121 Handleiding
Inhaltsverzeichnis
1 Voorwoord....98
2 Informatie met betrekking tot deze handleiding.... 98
3 Overzicht....99
4 Veiligheidsinstructies.... 100
5 Hoogsnoeier klaar maken voor gebruik.. 107
6 Accu laden en leds....108

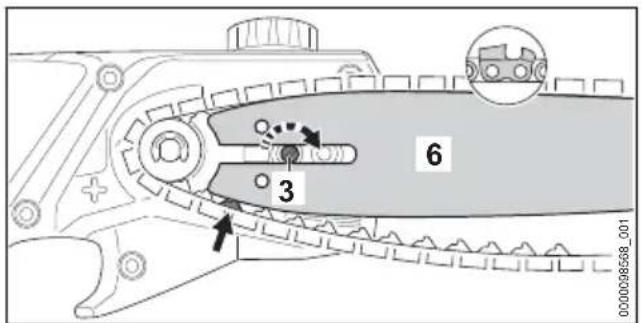

7 Hoogsnoeier samenstellen.... 108

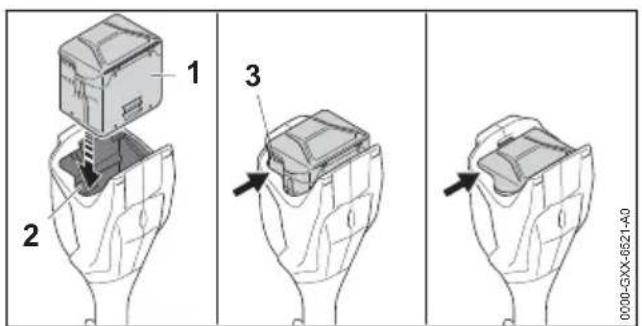

8 Accu aanbrengen en wegnemen...... 110
9 Hoogsnoeier in- en uitschakelen......110
10 Hoogsnoeier en accu controleren.... 111
11 Met de hoogsnoeier werken....112
12 Na de werkzaamheden.... 113
13 Vervoeren.... 113
14 Opslaan....113
15 Reinigen....114
16 Onderhoud.... 115
17 Repareren.... 115
18 Storingen opheffen....116
19 Technische gegevens.... 117
20 Combinaties van zaagbladen en zaagkettingen.... 118
21 Onderdelen en toebehoren.... 118
22 Milieuverantwoord afvoeren....118
23 EU-conformiteitsverklaring....118
24 UKCA-conformiteitsverklaring....118
25 Algemene veiligheidswaarschuwingen voor elektrische gereedschappen.... 119
1 Voorwoord
Geachte cliënt(e),
Wij zijn blij dat u hebt gekozen voor STIHL. Wij ontwikkelen en produceren onze producten in topkwaliteit in overeenstemming met de behoeften van onze klanten. Zo ontstaan producten met een hoge betrouwbaarheid, ook bij extreme belasting.
STIHL staat ook voor service met topkwaliteit. Onze dealers staan garant voor deskundig advies en instructie alsmede een uitgebreide technische begeleiding.
STIHL kiest uitdrukkelijk voor een duurzame en verantwoordelijke omgang met de natuur. Deze gebruiksaanwijzing is voor u bedoeld als ondersteuning om uw STIHL-product gedurende een lange levensduur veilig en milieuvriendelijk te gebruiken.
Wij danken u voor uw vertrouwen in ons en wensen u veel plezier met uw STIHL product.
Dr. Nikolas Stihl
BELANGRIJK! VOOR GEBRUIK GOED DOORLEZEN EN BEWAREN.
2 Informatie met betrekking tot deze handleiding
2.1 Geldende documenten
De lokale veiligheidsvoorschriften zijn van kracht.
- Lees naast deze gebruiksaanwijzing de volgende documenten, zorg dat u alles begrijpt en bewaar ze:
- Veiligheidsaanwijzingen accu STIHL AK
- Gebruiksaanwijzing oplaadapparaat STIHL AL 101, 300, 500
- Veiligheidsinformatie voor STIHL accu's en producten met ingebouwde accu:www.stihl.com/safety-data-sheets
3 Overzicht Nederlands
2.2 Aanduiding van de waarschu- wingen in de tekst
WAARSCHUWING
■ De aanwijzing duidt op gevaren die kunnen leiden tot ernstig letsel of zelfs tot de dood.
- De genoemde maatregelen kunnen ernstig letsel of de dood voorkomen.
LET OP
■ De aanwijzing duidt op gevaren die kunnen leiden tot materiële schade.
- De genoemde maatregelen kunnen materielle schade voorkomen.
2.3 Symbolen in de tekst
Dit symbool verwijst naar een hoofdstuk in deze handleiding.
3 Overzicht

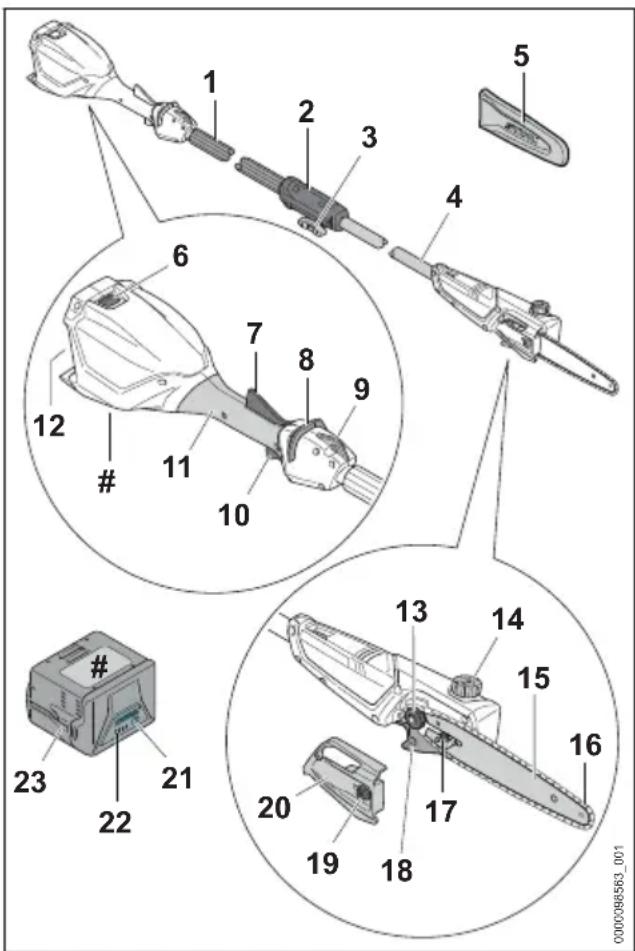

3.1 Hoogsnoeier STIHL HTA 50.0 en accu
De handvatrubber dient voor het vasthouden en hanteren van de hoogsnoeier.
2 Koppelingsmof
De koppelingsmof verbindt de handvatrubber met de steel.
3 Knevelbout
De knevelbout klemt de handvatrubber aan de steel.
4 Steel
De steel verbindt alle componenten.
5 Kettingbeschermer
De kettingbeschermer biedt bescherming tegen het contact maken met de zaagketting.
6 Blokkeerhendel
De blokkeerhendel borgt de accu in de accuschacht.

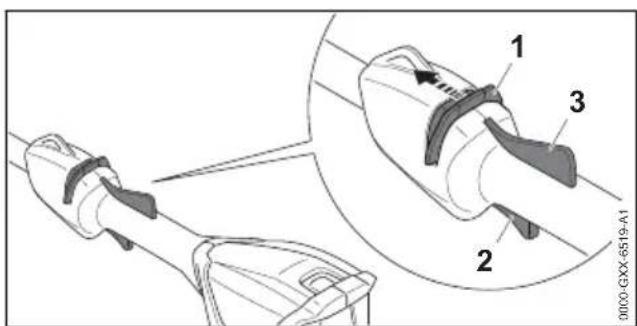

7 ergo-hendel
De Ergo-hendel houdt de deblokkeringsschuif op zijn plek wanneer de schakelhendel wordt losgelaten.
8 deblokkeringsschuif
De deblokkeringsschuif ontgrendelt de schakelhendel.
9 Draagoog
Het draagoog dient voor het vasthaken van het draagsysteem.
10 Schakelhendel
De schakelhendel schakelt de hoogsnoeier in en uit.
11 Bedieningshandgreep
De bedieningshandgreep dient voor het bedienen, vasthouden en hanteren van de hoogsnoeier.
12 Accuschacht
De accu wordt ondergebracht in de accuschacht.
13 Kettingtandwiel
Het kettingtandwiel drijft de zaagketting aan.

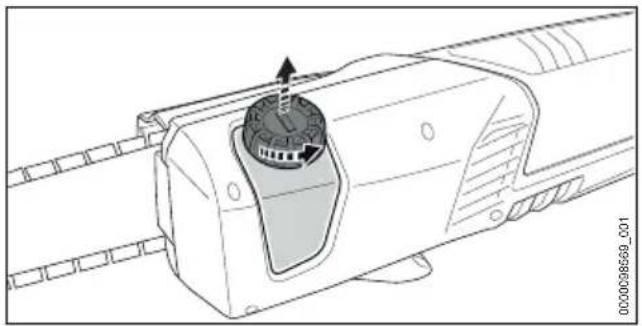

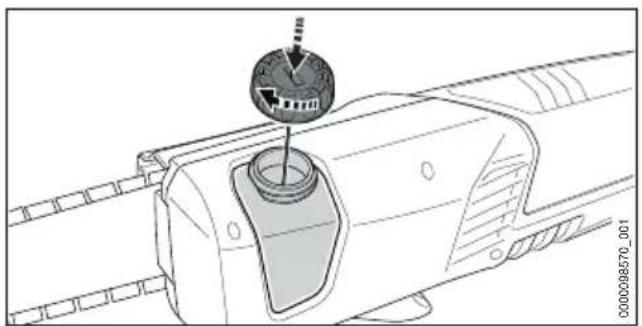

14 Olietankdop
De olietankdop sluit de olietank af.
15 Zaagblad
Het zaagblad geleidt de zaagketting.
16 zaagketting
De zaagketting zaagt het hout.

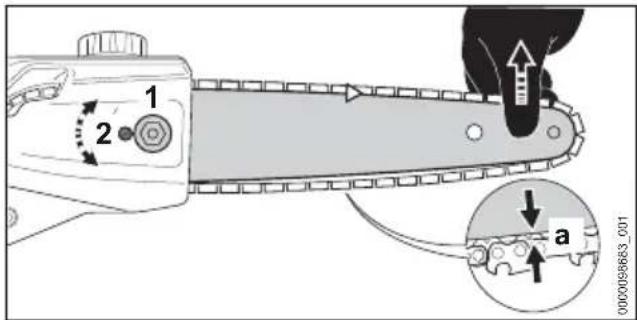

17 Spanbout
De spanbout dient voor het instellen van de kettingspanning.
18 Takhaak
De takhaak is bedoeld om de afgezaagde tak uit de boomkruin te trekken.
Nederlands 4 Veiligheidsinstructies
19 Moer
De moer bevestigt het kettingtandwieldeksel op de hoogsnoeier.

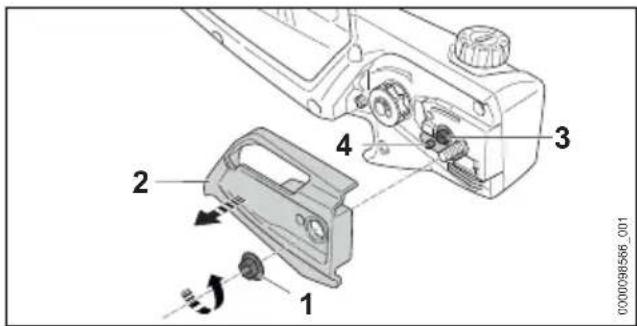

20 Kettingtandwieldeksel
Het kettingtandwieldeksel dekt het ketting- tandwiel af en bevestigt het zaagblad op de hoogsnoeier.

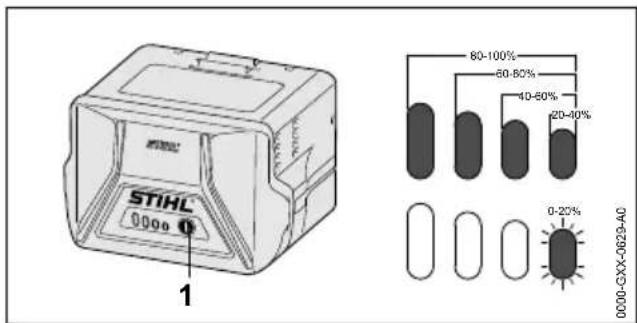

21 Druktoets
De druktoets activeert de leds op de accu.
22 Leds
De leds geven de laadtoestand van de accu en storingen aan.
23 Accu
De accu voorziet de hoogsnoeier van energie.
# Typeplaatje met machinenummer
3.2 Pictogrammen
De pictogrammen kunnen aanwezig zijn op de hoogsnoeier en de accu en hebben de volgende betekenis:
Dit pictogram duidt de olietank voor zaag-kettingolie aan.
Dit pictogram geeft de draairichting van de zaagketting aan.
Draairichting om de zaagketting te spannen.
Dit pictogram geeft aan dat het zaagblad en de zaagketting moeten worden gemonteerd.
Dit pictogram geeft aan in welke richting de deblokkeringsschuif moet worden verschoven.
4 leds knipperen rood. In de accu bevindt zich een storing.
De gegevens naast het symbool duiden op de energie-inhoud van de accu volgens specificatie van de fabrikant van de accu-cellen. De energie-inhoud die tijdens het gebruik beschikbaar is, is geringer.
Het product niet met het huisvuil afvoeren.
4 Veiligheidsinstructies
4.1 Waarschuwingssymbolen
De waarschuwingssymbolen op de hoogsnoeier of op de accu hebben de volgende betekenis:
Op de veiligheidsinstructies en de maatregelen hierin letten.
De gebruiksaanwijzing lezen, begrijpen en bewaren.
Veiligheidsbril en veiligheidshelm dragen.
Veiligheidslaarzen dragen.
Werkhandschoenen dragen.
Houd de veiligheidsafstand aan.
Hoogsnoeier beschermen tegen regen en vocht.
De accu tijdens werkonderbrekingen, vervoer, opslag, onderhouds- of reparatiewerkzaamheden uit het apparaat nemen.
De accu tegen hitte en vuur bescher- men.
De accu tegen regen en vocht beschermen en niet onderdompelen in vloeistoffen.
Het toelaatbare temperatuurbereik van de accu aanhouden.
4.2 Gebruik conform de voorschriften
De hoogsoeier STIHL HTA 50.0 dient voor het snoeien van hoge bomen of het inkorten van takken bij hoge bomen.
De hoogsnoeier mag niet worden gebruikt om bomen te vellen.
De hoogsnoeier mag bij regen niet worden gebruikt.
De hoogsnoeier wordt door een accu STIHL AK van energie voorzien.
⚠ WAARSCHUWING
Accu's die niet door STIHL voor de hoog-snoeier zijn vrijgegeven, kunnen leiden tot brand en explosiegevaar. Personen kunnen ernstig of dodelijk letsel oplopen en er kan materiële schade ontstaan.
- De hoogsoeier met een accu STIHL AK gebruiken.
■ Als de hoogsnoeier of de accu niet volgens voorschrift wordt gebruikt, kan dit leiden tot ernstig persoonlijk letsel of zelfs de dood en er kan materiële schade ontstaan.
- De hoogsnoeier zo gebruiken als in deze gebruiksaanwijzing staat beschreven.
▶ De accu zo gebruiken als staat beschreven in de handleiding van de accu STIHL AK.
4.3 Eisen aan de gebruiker
⚠ WAARSCHUWING
■ Gebruikers die niet zijn geïnstrueerd kunnen de gevaren van de hoogsnoeier en de accu niet herkennen of niet inschatten. De gebruiker of andere personen kunnen ernstig of zelfs dodelijk letsel oplopen.
- De handleiding lezen, begrijpen en bewaren.
-
Als de hoogsnoeier of de accu aan een andere persoon wordt overhandigd: de handleiding meegeven.
▶ Controleren of de gebruiker aan de volgende eisen voldoet: -
De gebruiker is uitgerust.
- De gebruiker is lichamelijk, sensorisch en geestelijk in staat de hoogsnoeier en de accu in gebruik te nemen en hiermee te werken. Als de gebruiker lichamelijk, sensorisch of geestelijk beperkt is, mag de gebruiker slechts onder toezicht van of na instructie door een hiertoe verantwoordelijke of bevoegde persoon hiermee werken.
- De gebruiker kan de gevaren van de hoogsnoeier en de accu herkennen en inschatten.
-
De gebruiker is meerderjarig of de gebruiker wordt overeenkomstig de nationale regelgeving onder toezicht onderwezen in een beroep.
-
De gebruiker is geïnstrueerd door een STIHL dealer of een hiertoe vakkundig persoon, voordat deze voor de eerste keer met de hoogsnoeier werkt.
- De gebruiker verkeert niet onder invloed van alcohol, medicamenten of drugs.
- Indien er onduidelijkheden bestaan: contact opnemen met een STIHL dealer.
4.4 Kleding en uitrusting
⚠ WAARSCHUWING
■ Tijdens de werkzaamheden kunnen lange haren in de hoogsnoeier worden getrokken. De gebruiker kan hierdoor ernstig letsel oplopen.
Lang haar in een paardenstaart binden en dusdanig vastmaken, dat het zich boven de schouders bevindt.
■ Tijdens de werkzaamheden kunnen voorwerpen met een hoge snelheid naar boven worden geslingerd. De gebruiker kan letsel oplopen.
▶ Draag een nauwsluitende veiligheidsbril. Geschikte veiligheidsbrillen zijn aan de hand van de norm EN 166 of de nationale voorschriften getest en met de betreffende code-ring te koop.
■ Vallende voorwerpen kunnen leiden tot letsel aan het hoofd.
▶ Draag een veiligheidshelm.
■ Tijdens het werken kan er stof opstuiven. Ingeademd stof kan de gezondheid schaden en allergische reacties veroorzaken.
- Als er stof opstuift: draag een stofmasker.
■ Kleding die ongeschikt is, kan blijven haken in hout, struikgewas en in de hoogsnoeier. Gebruikers zonder geschikte kleding kunnen ernstig letsel oplopen.
▶ Draag nauwsluitende kleding.
▶ Doe sjaals en sieraden af.
■ Tijdens de werkzaamheden kan de gebruiker zich snijden aan het hout. Tijdens de reini-gings- of onderhoudswerkzaamheden kan de gebruiker in contact komen met de zaagketting. De gebruiker kan letsel oplopen.
- Werkhandschoenen van een slijtvast materiaal dragen.
■ Als de gebruiker ongeschikte schoenen draagt, kan hij uitglijden. De gebruiker kan letsel oplopen.
▶ Draag stevige, dichte schoenen met stroeve zool.
4.5 Werkgebied en -omgeving
4.5.1 Hoogsnoeier
▲ WAARSCHUWING
- Onbevoegde personen, kinderen en dieren kunnen de gevaren van de hoogsnoeier en de opgeworpen voorwerpen niet herkennen en de gevaren hiervan niet inschatten. Buitenstaanders, kinderen en dieren kunnen ernstig letsel oplopen en er kan materiële schade ontstaan.
▶ Buitenstaanders, kinderen en dieren buiten een afstand van een cirkel van 15 m om het werkgebied houden.
▶ Een afstand van 15 m ten opzichte van voorwerpen/obstakels aanhouden.
▶ Hoogsnoeier niet zonder toezicht laten.
- Zorg ervoor dat kinderen niet met de hoog-snoeier kunnen spelen.
■ De hoogsnoeier is niet waterdicht. Als er in de regen of in een vochtige omgeving wordt gewerkt, kan dit leiden tot een elektrische stroomstoot. De gebruiker kan letsel oplopen en de hoogsnoeier kan worden beschadigd.
- Niet in de regen en niet in een vochtige omgeving werken.
■ Elektrische componenten van de hoogsnoeier kunnen vonken veroorzaken. Vonken kunnen in een makkelijk brandbare of explosieve omgeving brand of een explosie veroorzaken. Personen kunnen ernstig of dodelijk letsel oplopen en er kan materiële schade ontstaan.
- Niet in een makkelijk brandbare of explosieve omgeving werken.
4.5.2 Accu
⚠ WAARSCHUWING
■ Buitenstaanders, kinderen en dieren kunnen de gevaren van de accu niet herkennen en de gevaren hiervan niet inschatten. Buitenstaanders, kinderen en dieren kunnen ernstig letsel oplopen.
- Buitenstaanders, kinderen en huisdieren op afstand houden.
▶ De accu niet zonder toezicht laten.
- Zorg ervoor dat kinderen niet met de accu kunnen spelen.
- De accu is niet beschermd tegen alle invloeden van buitenaf. Als de accu blootstaat aan bepaalde invloeden van buitenaf kan de accu in brand vliegen, exploderen of onherstelbaar beschadigd raken. Personen kunnen ernstig letsel oplopen en er kan materiële schade ontstaan.
- De accu tegen hitte en vuur bescher-men.
▶ De accu niet in het vuur werpen.
▶ De accu gebruiken en bewaren bij temperaturen tussen de - 10 °C en + 50 °C.
- De accu tegen regen en vocht beschermen en niet onderdompelen in vloeistoffen.
- De accu bij kleine metalen voorwerpen van- daan houden.
- De accu niet blootstellen aan hoge druk.
▶ De accu niet in de magnetron plaatsen.
▶ De accu tegen chemicaliën en zouten beschermen.
4.6 Veilige staat
4.6.1 Hoogsnoeier
De hoogsnoeier verkeert in de veilige staat als aan de volgende voorwaarden is voldaan:
- De hoogsnoeier is onbeschadigd.
– De hoogsnoeier is schoon. - De bedieningselementen werken en zijn niet gewijzigd.

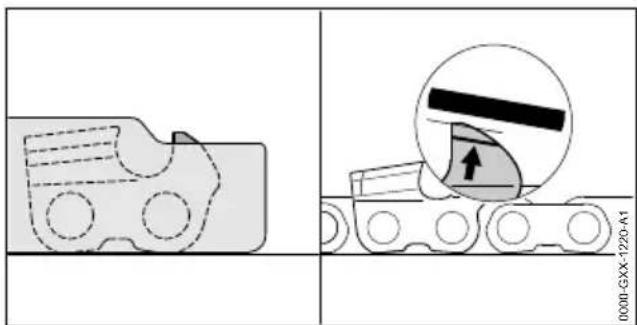

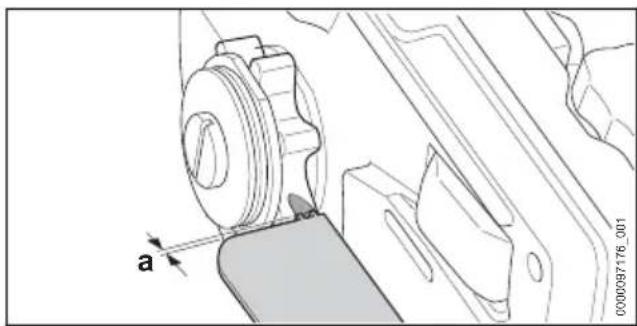

– De kettingsmering functioneert. - De inloopsporen op het kettingtandwiel zijn niet dieper dan 0,5 mm.
- Een in deze gebruiksaanwijzing aangegeven combinatie van zaagblad en zaagketting is gemonteerd.
- Het zaagblad en de zaagketting zijn correct gemonteerd.
– De zaagketting is correct gespannen.
- Voor deze hoogsnoeier is origineel STIHL toebehoren gemonteerd.
- Het toebehoren is correct gemonteerd.
– De olietankdop is gesloten.
⚠ WAARSCHUWING
In een niet-veilige toestand kunnen onderdelen niet meer naar behoren functioneren en kunnen veiligheidsvoorzieningen buiten werk-ing worden gezet. Personen kunnen ernstig of dodelijk letsel oplopen.
4 Veiligheidsinstructies Nederlands
- Met een onbeschadigde hoogsoeier werken.
- Als de hoogsnoeier is vervuild: de hoog- snoeier reinigen.
Aan de hoogsoeier geen wijzigingen aanbrengen. Uitzondering: montage van een in deze gebruiksaanwijzing aangegeven combinatie van zaagblad en zaagketting. - Als de bedieningselementen niet functioneren: niet met de hoogsnoeier werken.
- Origineel STIHL toebehoren voor deze hoogsnoeier monteren.
- Zaagblad en zaagketting zo monteren als in deze gebruiksaanwijzing staat beschreven.
- Het toebehoren monteren zoals in deze gebruiksaanwijzing of in de gebruiksaanwijzing van het toebehoren beschreven staat.
- Geen voorwerpen in de openingen van de hoogsnoeier steken.
▶ Olietankdop sluiten. - Versleten of beschadigde stickers vervangen.
- Als er onduidelijkheid bestaat: contact opnemen met een STIHL dealer.

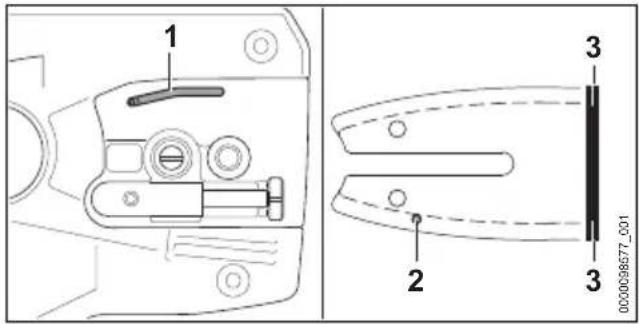

4.6.2 Zaagblad
Het zaagblad verkeert in de veilige staat als aan de volgende voorwaarden is voldaan:
- Het zaagblad is niet beschadigd.
- Het zaagblad is niet vervormd.

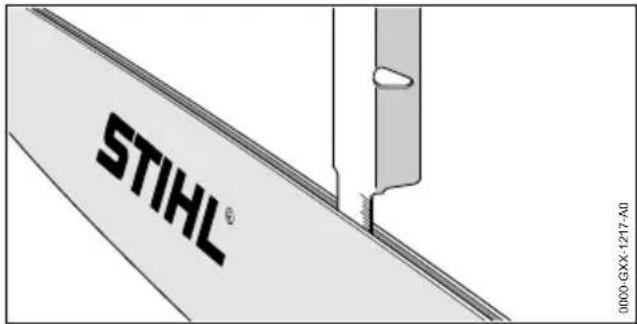

- De groef is zo diep als of dieper dan de minimale groefdiepte, 19.3.
- Er bevinden zich geen bramen op de randen van de groef.
- De groef is niet versmald of verbreed.
⚠ WAARSCHUWING
In een onveilige staat kan het zaagblad de zaagketting niet meer correct geleiden. De ronddraaiende zaagketting kan van het zaagblad springen. Personen kunnen ernstig of zelfs dodelijk letsel oplopen.
▶ Met een onbeschadigd zaagblad werken.
- Als de diepte van de groef kleiner is dan de minimale groefdiepte: zaagblad vervangen.
- Zaagblad wekelijks ontdoen van bramen.
- Als één en ander niet duidelijk is: verzoeken wij u contact op te nemen met een STIHL dealer.
4.6.3 Zaagketting
De zaagketting verkeert in de veilige staat als aan de volgende voorwaarden is voldaan:
- De zaagketting is niet beschadigd.
- De zaagketting is correct aangescherpt/geslepen.

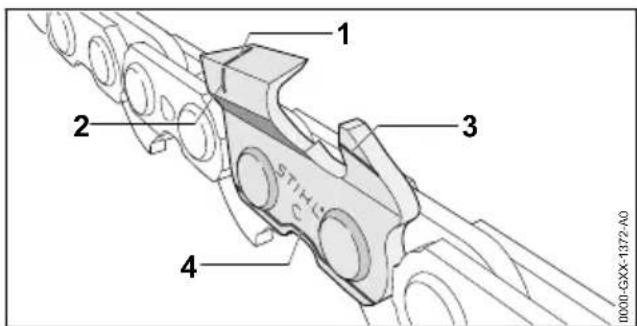

- De slijtagemarkeringen op de zaagtanden zijn zichtbaar.
⚠ WAARSCHUWING
In een niet-veilige staat kunnen componenten niet meer correct functioneren en kunnen de veiligheidsinrichtingen zijn uitgeschakeld. Personen kunnen ernstig of zelfs dodelijk letsel oplopen.
- Met een onbeschadigde zaagketting werken.
- Zaagketting correct aanscherpen/slijpen.
- Indien er onduidelijkheden bestaan: contact opnemen met een STIHL dealer.
4.6.4 Accu
De accu verkeert in een veilige toestand, als aan de volgende voorwaarden is voldaan:
- De accu is onbeschadigd.
– De accu is schoon en droog.
- De accu werkt en is ongewijzigd
⚠ WAARSCHUWING
In een niet-veilige toestand kan de accu niet meer veilig werken. Personen kunnen ernstig letsel oplopen.
- Werk met een onbeschadigde en functionerende accu.
▶ Laad een beschadigde of defecte accu niet op. - Als de accu vuil of nat is: reinig de accu en laat deze drogen.
▶ Wijzig de accu niet.
- Steek geen voorwerpen in de openingen van de accu.
- Sluit de elektrische contacten van de accu nooit op metalen voorwerpen aan en maak geen kortsluiting.
▶ Open de accu niet.
▶ Vervang versleten of beschadigde waarschuwingsstickers.
■ Uit een beschadigde accu kan vloeistof lekken. Als de vloeistof met de huid of de ogen in contact komt, kunnen de huid of de ogen geïrriteerd raken.
▶ Vermijd contact met de vloeistof.
- Als er contact met de huid heeft plaatsgevonden: was de betreffende plekken van de huid met veel water en zeep.
- Als er contact met de ogen heeft plaatsgevonden: spoel de ogen minstens 15 minuten met veel water en raadpleeg een arts.
■ Een beschadigde of defecte accu kan vreemd ruiken, roken of branden. Personen kunnen ernstig of dodelijk letsel oplopen en er kan materiële schade ontstaan.
Nederlands 4 Veiligheidsinstructies
- Als de accu vreemd ruikt of rookt: gebruik de accu niet en houd deze uit de buurt van brandbare stoffen.
- Als de accu brandt: probeer de accu met een brandblusser of water te blussen.
4.7 Werken
4.7.1 Zagen
⚠ WAARSCHUWING
■ Als er buiten het werkgebied geen personen binnen gehoorafstand aanwezig zijn, kan in geval van nood geen hulp worden gevraagd.
- Zorg ervoor dat er personen op gehoorafstand buiten het werkgebied aanwezig zijn.
■ De gebruiker kan in bepaalde omstandigheden niet meer geconcentreerd werken. De gebruiker kan de controle over de hoogsnoeier verliezen, struikelen, vallen en ernstig letsel oplopen.
▶ Werk rustig en doordacht.
- Als de lichtomstandigheden en het zicht slecht zijn: niet met de hoogsnoeier werken.
▶ Hoogsnoeier alleen bedienen.
▶ Pas op voor obstakels.
- Werk rechtop staand op de grond en zorg voor goed evenwicht. Als in de hoogte moet worden gewerkt: een hoogwerker of een veilige steiger gebruiken.
- Als er vermoeidheidsverschijnselen optreden: las een pauze in.
■ Door de ronddraaiende zaagketting kan de gebruiker snijwonden oplopen. De gebruiker kan hierdoor ernstig letsel oplopen.
- De ronddraaiende zaagketting niet aanraken.
- Als de zaagketting door een voorwerp is geblokkeerd: de hoogsnoeier uitschakelen en de accu eruit nemen. Pas dan het voorwerp dat de blokkade veroorzaakt wegne- men.
■ De ronddraaiende zaagketting wordt warm en zet uit. Als de zaagketting niet voldoende wordt gesmeerd en nagespannen, kan de zaagketting van het zaagblad springen of breken. Personen kunnen ernstig letsel oplopen en er kan materiële schade ontstaan.
▶ Zaagkettingolie gebruiken.
- Tijdens de werkzaamheden regelmatig de spanning van de zaagketting controleren. Als de spanning van de zaagketting te laag is: de zaagketting spannen.
■ Als de werking van de hoogsnoeier zich tijdens de werkzaamheden wijzigt of deze zich ongewoon gedraagt, kan de hoogsnoeier in
een onveilige staat verkeren. Personen kunnen ernstig letsel oplopen en er kan materiële schade ontstaan.
- De werkzaamheden beëindigen, accu wegnemen en contact opnemen met een STIHL dealer.
■ Tijdens de werkzaamheden kan de hoog-snoeier trillingen veroorzaken.
▶ Handschoenen dragen.
▶ Neem pauzes.
- Als er tekenen van een verstoring van de doorbloeding optreden: raadpleeg een arts.
■ Als de ronddraaiende zaagketting contact maakt met een hard voorwerp kunnen vonken ontstaan. Vonken kunnen in een makkelijk brandbare omgeving brand veroorzaken. Personen kunnen ernstig of dodelijk letsel oplopen en er kan materiële schade ontstaan.
- Werk niet in een makkelijk brandbare omgeving.
■ Als de schakelhendel wordt losgelaten, draait de zaagketting nog even door. De bewegende zaagketting kan snijwonden toebrengen aan personen. Personen kunnen ernstig letsel oplopen.
- De hoogsoeier met beide handen vasthouden en wachten tot de zaagketting niet meer draait.
In een gevaarlijke situatie kan de gebruiker in paniek raken en het draagsysteem niet afdoen. De gebruiker kan hierdoor ernstig letsel oplopen.
▶ Oefen het afdoen van het draagsysteem.
⚠ WAARSCHUWING

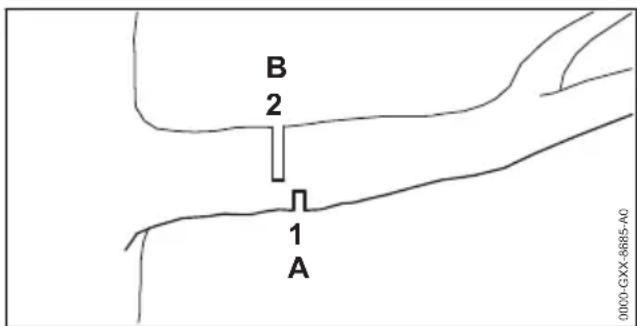

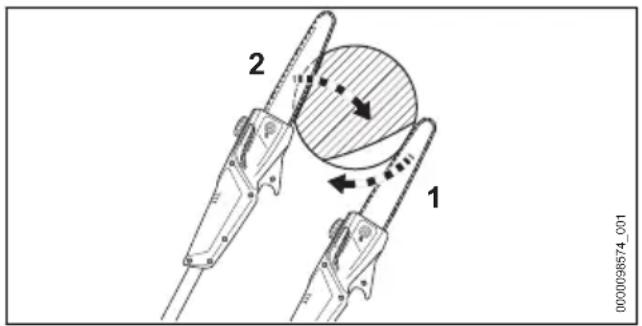

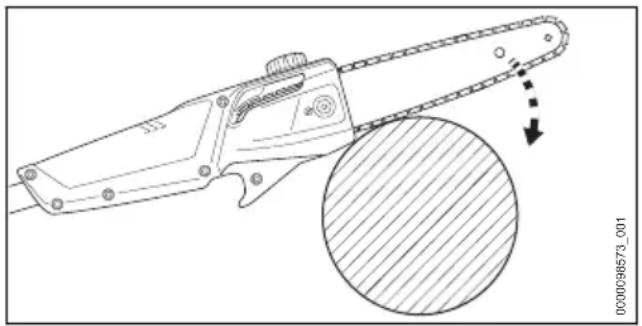

■ Als hout dat onder spanning staat wordt gezaagd, kan het zaagblad worden ingeklemd. De gebruiker kan de controle over de hoog-snoeier verliezen en ernstig letsel oplopen.
▶ Eerst een onlastingszaagsnede (1) in de drukzijde (A) aanbrengen, vervolgens dichter bij de stam een kapzaagsnede (2) in de trekzijde (B) aanbrengen.
4 Veiligheidsinstructies Nederlands
GEVAAR
■ Als in de buurt van spanningvoerende kabels wordt gewerkt kan de zaagketting in contact komen met de spanningvoerende kabels en deze beschadigen. De gebruiker kan ernstig of dodelijk letsel oplopen.
Een afstand van 15 m ten opzichte van onder spanning staande kabels aanhouden.
4.7.2 Snoeien
⚠ WAARSCHUWING
■ Tijdens het snoeien kunnen de afgezaagde takken naar beneden vallen. De gebruiker kan hierdoor ernstig letsel oplopen.
- Niet onder de tak gaan staan die wordt afgezaagd.

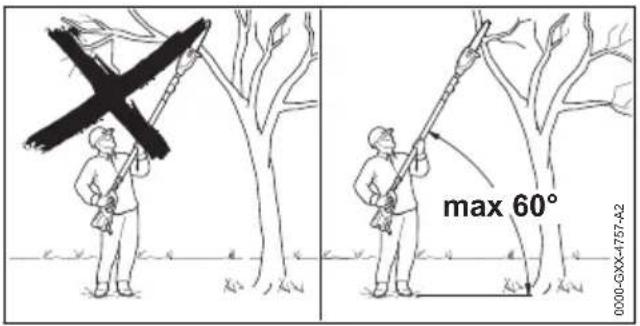

▶ Een hoek van maximaal 60° ten opzichte van het horizontale vlak aanhouden.
4.8 Reactiekrachten

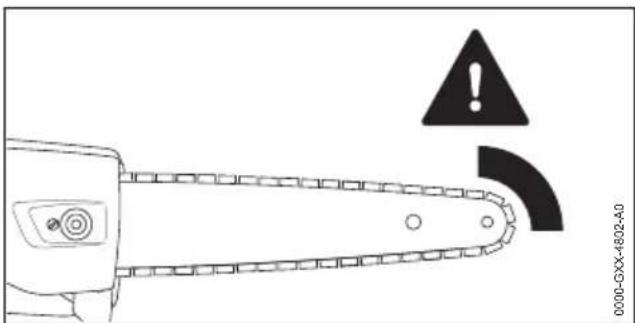

4.8.1 Terugslag
Een terugslag kan door de volgende oorzaken ontstaan:
- De ronddraaiende zaagketting maakt met het bovenste kwart gedeelte van de zaagbladneus contact met een hard voorwerp en wordt snel afgeremd.
- De ronddraaiende zaagketting is bij de zaagbladneus ingeklemd.
⚠ WAARSCHUWING
■ Als er een terugslag ontstaat kan de hoog-snoeier omhoog worden geslingerd. De gebruiker kan de controle over de hoogsnoeier verliezen en ernstig letsel oplopen of zelfs worden gedood.
▶ Hoogsnoeier met beide handen vasthouden.
- Het lichaam buiten het verlengde zwenkbereik van de hoogsnoeier houden.
- Zo werken als in deze handleiding staat beschreven.
- Niet met het bovenste kwart gedeelte van de zaagbladneus werken.
▶ Met een correct aangescherpte/geslepen en correct gespannen zaagketting werken.
▶ Een terugslaggereduceerde zaagketting gebruiken.
▶ Een zaagblad met een kleine zaagbladneus gebruiken.
▶ Met vol gas zagen.

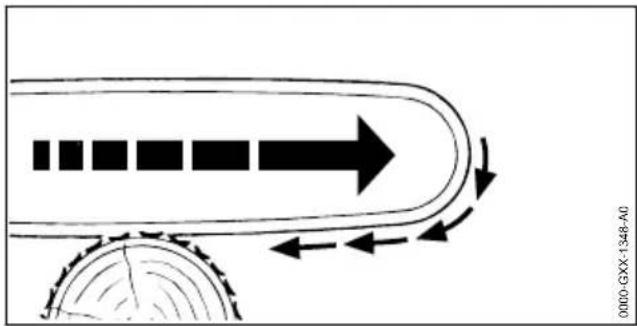

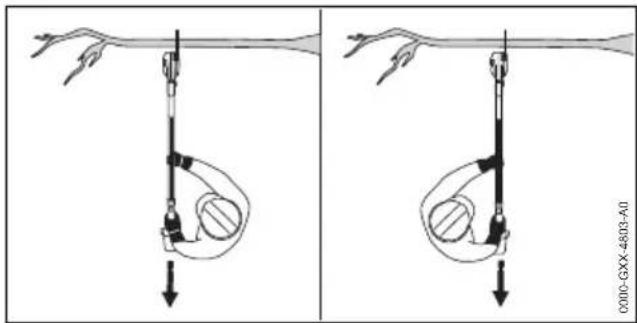

4.8.2 In het hout trekken
Als met de onderzijde van het zaagblad wordt gewerkt, wordt de hoogsnoeier weggetrokken van de gebruiker.
⚠ WAARSCHUWING
■ Als de ronddraaiende zaagketting contact maakt met een hard voorwerp en snel wordt afgeremd, kan de hoogsoeier plotseling met grote kracht van de gebruiker weg worden getrokken. De gebruiker kan de controle over de hoogsoeier verliezen en ernstig letsel oplopen of zelfs worden gedood.
Nederlands 4 Veiligheidsinstructies
▶ Hoogsnoeier met beide handen vasthouden.
- Zo werken als in deze handleiding staat beschreven.
- Het zaagblad recht in de zaagsnede geleiden.
- De aanslag correct tegen het hout plaatsen.
▶ Met vol gas zagen.
4.8.3 Terugstoot
Als met de bovenzijde van het zaagblad wordt gewerkt, wordt de hoogsoeier naar de gebruiker toe gestoten.
⚠ WAARSCHUWING
■ Als de ronddraaiende zaagketting contact maakt met een hard voorwerp en snel wordt afgeremd, kan de hoogsoeier plotseling met grote kracht naar de gebruiker toe worden gestoten. De gebruiker kan de controle over de hoogsoeier verliezen en ernstig letsel oplopen of zelfs worden gedood.
▶ Hoogsnoeier met beide handen vasthouden.
- Zo werken als in deze handleiding staat beschreven.
- Het zaagblad recht in de zaagsnede geleiden.
▶ Met vol gas zagen.
4.9 Vervoeren
4.9.1 Hoogsnoeier
⚠ WAARSCHUWING
■ Tijdens het vervoer kan de hoogsnoeier omvallen of verschuiven. Personen kunnen letsel oplopen en er kan beschadiging optreden.
▶ Accu verwijderen.
- De kettingbeschermer zo over het zaagblad schuiven dat deze het gehele zaagblad afdekt.
- De hoogsoeier met spanriemen, riemen of een net zo borgen, dat deze niet kan vallen en verschuiven.
4.9.2 Accu
⚠ WAARSCHUWING
■ De accu is niet beschermd tegen alle invloeden van buitenaf. Als de accu aan bepaalde invloeden van buitenaf wordt blootgesteld, kan de accu worden beschadigd en kan er materiele schade ontstaan.
▶ Een beschadigde accu niet vervoeren.
■ Tijdens het vervoer kan de accu omvallen of verschuiven. Personen kunnen letsel oplopen en er kan beschadiging optreden.
- De accu in de verpakking zo verpakken dat deze niet kan bewegen.
▶ Verpakking zo borgen dat deze niet kan vallen en verschuiven.
4.10 Opslaan
4.10.1 Hoogsnoeier
⚠ WAARSCHUWING
■ Kinderen kunnen de gevaren van de hoog-snoeier niet herkennen en ook niet inschatten. Kinderen kunnen ernstig letsel oplopen.
▶ De accu verwijderen.
- De kettingbeschermer zo over het zaagblad schuiven dat deze het gehele zaagblad afdekt.
- Hoogsnoeier opslaan buiten het bereik van kinderen.
■ De elektrische contacten op de hoogsoeier en metalen onderdelen kunnen door vocht corroderen. De hoogsoeier kan worden beschadigd.
▶ De accu verwijderen.
▶ Hoogsnoeier schoon en droog opbergen.
■ Als er elektrische bedrading en leidingen in de muur zitten, kunnen deze worden beschadigd als de muurhouder op de muur wordt bevestigd. Contact met elektrische bedrading kan leiden tot een elektrische schok. Personen kunnen ernstig letsel oplopen en er kan materiële schade ontstaan.
▶ Controleren of er op de geplande plaats geen elektrische bedrading en leidingen in de muur zitten.
5 Hoogsnoeier klaar maken voor gebruik Nederlands
■ Als de muurhouder niet zoals in deze handleiding staat beschreven op de muur is gemonteerd, kan de muurhouder of de hoogsnoeier van de muur vallen. Personen kunnen letsel oplopen en er kan beschadiging optreden.
▶ De muurhouder zo op de muur monteren als in deze handleiding staat beschreven.
4.10.2 Accu
⚠ WAARSCHUWING
■ Kinderen kunnen de gevaren van de accu niet herkennen en ook niet inschatten. Kinderen kunnen ernstig letsel oplopen.
- De accu buiten het bereik van kinderen opslaan.
■ De accu is niet beschermd tegen alle invloeden van buitenaf. Als de accu aan bepaalde invloeden van buitenaf wordt blootgesteld, kan de accu onherstelbaar worden beschadigd.
▶ De accu schoon en droog opslaan.
- De accu in een gesloten ruimte opslaan.
- De accu losgekoppeld van de heggensnoeier opslaan.
▶ Als de accu in de oplader wordt bewaard: de netstekker uit het stopcontact trekken en de accu met een laadniveau tussen 40% en 60% bewaren (2 groene leds).
- De accu bij temperaturen tussen de - 10 °C en + 50 °C opslaan.
4.11 Reiniging, onderhoud en reparatie
⚠ WAARSCHUWING
- Als tijdens de reinigings-, onderhouds- of reparatiewerkzaamheden de accu in het apparaat is geplaatst, kan de hoogsnoeier onbedoeld worden ingeschakeld. Personen kunnen ernstig letsel oplopen en er kan materiële schade ontstaan.
▶ Accu verwijderen.
■ Agressieve reinigingsmiddelen, het reinigen met een waterstraal of puntige voorwerpen kunnen de hoogsoeier, het zaagblad, de zaagketting of de accu beschadigen. Als de hoogsoeier, het zaagblad, de zaagketting of de accu niet op de juiste wijze werden gereinigd, kunnen componenten niet meer correct functioneren en kunnen de veiligheidsinrichtingen zijn uitgeschakeld. Personen kunnen ernstig letsel oplopen.
▶ De hoogsnoeier, het zaagblad, zaagketting en accu zo reinigen als staat beschreven in deze handleiding.
■ Als de hoogsnoeier, het zaagblad, de zaagketting of de accu niet op de juiste wijze werden onderhouden of gerepareerd, kunnen componenten niet meer correct functioneren en kunnen de veiligheidsinrichtingen zijn uitgeschakeld. Personen kunnen ernstig of dodelijk letsel oplopen.
- De hoogsnoeier en accu niet zelf onderhouden of repareren.
- Als de hoogsnoeier of de accu moet worden onderhouden of gerepareerd: contact opnemen met een STIHL dealer.
- Zaagblad en zaagketting zo onderhouden of repareren als in deze gebruiksaanwijzing staat beschreven.
■ Tijdens de reinigings- of onderhoudswerkzaamheden aan de zaagketting kan de gebruiker letsel oplopen door de scherpe zaagtanden. De gebruiker kan letsel oplopen.
- Werkhandschoenen van een slijtvast materiaal dragen.
5 Hoogsnoeier klaar maken voor gebruik
5.1 Hoogsnoeier klaar maken voor gebruik
Voorafgaand aan de werkzaamheden moeten altijd de volgende stappen worden gezet:
- Zorg ervoor dat de volgende componenten zich in een veilige toestand bevinden:
- Hoogsnoeier, 04.6.1.
- Zaagblad, 4.6.2.
- Zaagketting, 4.6.3.
- accu, 4.6.4.
▶ Accu controleren/testen, 10.6.
▶ De accu volledig laden, zoals in de handleiding van de acculader STIHL AL 101, 300, 500 staat beschreven.
▶ Hoogsnoeier reinigen, 15.1.
▶ Steel monteren, 17.1.1.
- Zaagblad en zaagketting monteren, 17.2.1.
▶ Zaagketting spannen, 17.3.
▶ Zaagkettingolie bijvullen, 17.4.
▶ Bedieningselementen controleren, 10.4.
- Als er tijdens de controle van de bedie- ningselementen 3 leds bij de accu rood knipperen: accu verwijderen en contact opnemen met een STIHL dealer. In de hoogsnoeier zit een storing.
Nederlands 6 Accu laden en leds
▶ Kettingsmering controlleren, 10.5.
- Als deze handelingen niet kunnen worden uitgevoerd: de hoogsnoeier niet gebruiken en contact opnemen met een STIHL dealer.
6 Accu laden en leds
6.1 Accu laden
De laadtijd is afhankelijk van diverse invloeden, zoals bijv. de temperatuur van de accu of de omgevingstemperatuur. De werkelijke laadtijd kan afwijken van de aangegeven laadtijd. De laadtijd is te vinden op www.stihl.com/charging-times.
▶ De accu zo laden als staat beschreven in de handleiding van de acculader STIHL AL 101, 300, 500.

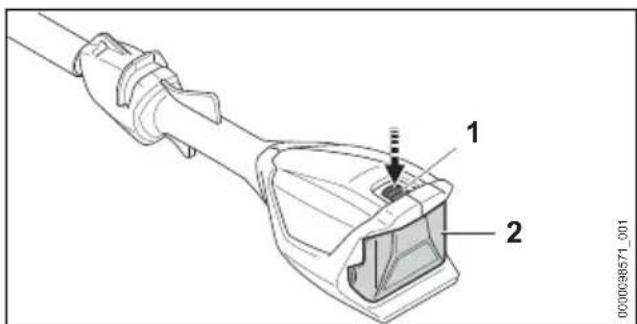

6.2 Laadtoestand weergeven
▶ Druktoets (1) indrukken.
De leds branden ca. 5 seconden lang groen en geven de laadtoestand weer.
- Als de rechterled groen knippert: accu laden.
6.3 Leds op de accu
De leds kunnen de laadtoestand van de accu of storingen aangeven. De leds kunnen groen of rood branden of knipperen.
Als de leds groen branden of knipperen wordt de laadtoestand weergegeven.
- Als de leds rood branden of knipperen: storing opheffen, 18.
In de hoogsnoeier of de accu zit een storing.
7 Hoogsnoeier samenstellen
7.1 Steel monteren en demonteren

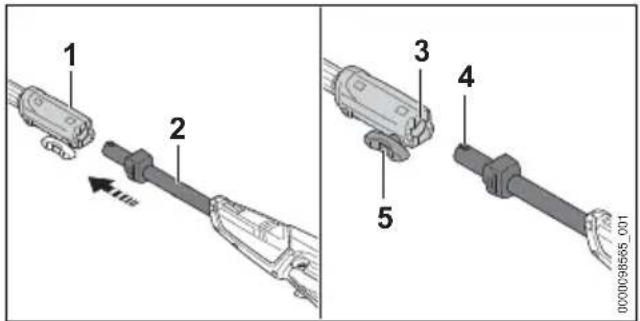

7.1.1 Steel monteren
▶ Hoogsnoeier uitschakelen en de accu eruit nemen.
- Koppelingsmof (1) en steel (2) zo uitlijnen dat de groef (3) en de nok (4) naar boven zijn gericht.
▶ Steel (2) in de koppelingsmof (1) schuiven.
▶ Knevelbout (5) rechtsom vastdraaien.
7.1.2 Steel demonteren
▶ Hoogsnoeier uitschakelen en de accu eruit nemen.
▶ Knevelbout linksom draaien.
▶ Steel uit de koppelingsmof trekken.
7.2 Zaagblad en zaagketting mon- teren en uitbouwen

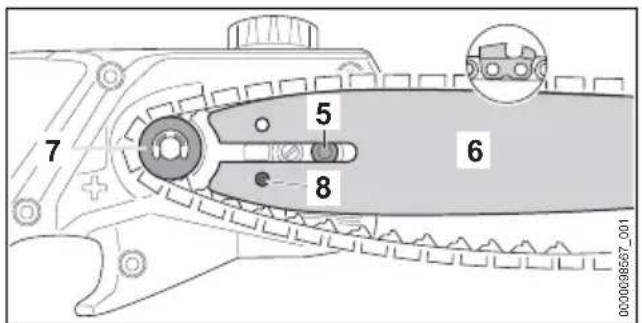

7.2.1 Zaagblad en zaagketting monteren

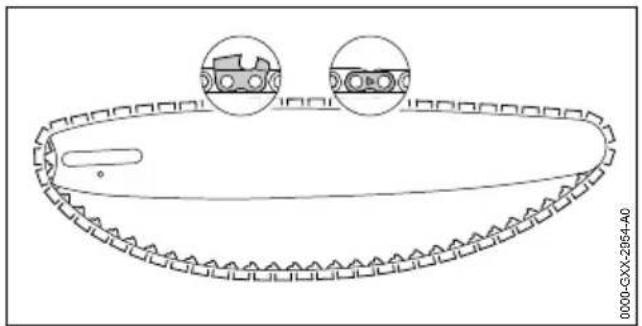

De combinaties van zaagblad en zaagketting die bij het kettingtandwiel passen en daarmee gemonteerd mogen worden, staan aangegeven in de technische gegevens, 20.1.
▶ Hoogsnoeier uitschakelen en de accu eruit nemen.
▶ Moer (1) zo ver linksom draaien tot het kettingtandwieldeksel (2) kan worden weggenomen.
▶ Kettingtandwieldeksel (2) verwijderen.
▶ Spanbout (3) zolang linksom draaien, tot de spanschuif (4) links tegen de behuizing ligt.
7 Hoogsnoeier samenstellen Nederlands
- Zaagketting vervolgens in de groef van het zaagblad leggen, zodat de pijlen op de verbindungsschakels van de zaagketting aan de bovenzijde in de draairichting gericht zijn.
- Zaagblad met zaagketting dusdanig op de hoogsnoeier aanbrengen dat aan de volgende voorwaarden wordt voldaan:
- De aandrijfschakels van de zaagketting vallen in de tanden van het kettingtandwiel (7).
- De kraagbout (5) valt in het sleufgat van het zaagblad (6).
- De pen van de spanschuif (4) valt in het boorgat (8) van het zaagblad (6).
De stand van het zaagblad (6) speelt geen rol. De opdruk op het zaagblad (6) kan ook ondersteboven staan.
- Spanbout (3) zolang rechtsom draaien, tot de zaagketting aansluit op het zaagblad. Hierbij de aandrijfschakels van de zaagketting in de groef van het zaagblad leiden. Het zaagblad (6) en de zaagketting liggen tegen de hoogsnoeier aan.
- Kettingtandwieldeksel (2) dusdanig op de hoogsoeier plaatsen, dat hij vlak aansluit op de hoogsoeier.
▶ Moer (1) aanbrengen en vastdraaien.
7.2.2 Zaagblad en zaagketting uitbouwen
▶ Hoogsnoeier uitschakelen en de accu eruit nemen.
▶ Moer zo ver linksom draaien tot het kettingtandwieldeksel kan worden weggenomen.
▶ Kettingtandwieldeksel verwijderen.
- Spanbout tot aan de aanslag linksom draaien. De zaagketting is ontspannen.
- Zaagblad en zaagketting verwijderen.
7.3 Zaagketting spannen
Tijdens het gebruik rekt de zaagketting uit of trekt samen. De spanning van de zaagketting verandert. Tijdens de werkzaamheden moet de zaagkettingspanning regelmatig worden gecontroleerd en moet deze zo nodig worden nagespannen.
▶ Hoogsnoeier uitschakelen en de accu eruit nemen.
▶ Moer (1) losdraaien.
- Zaagblad bij de punt optillen en spanschroef (2) zolang rechtsom draaien, tot aan de volgende voorwaarden wordt voldaan:
- De afstand a in het midden van het zaagblad bedraagt 1 mm tot 2 mm.
- De zaagketting kan nog met twee vingers en met geringe krachtsinspanning over het zaagblad worden getrokken.
- Zaagblad bij de punt blijven optillen en moer (1) vastdraaien.
- Als de afstand a in het midden van het zaagblad niet 1 mm tot 2 mm bedraagt: zaagketting opnieuw spannen.
7.4 Zaagkettingolie bijvullen
De zaagkettingolie zorgt voor de smering en de koeling van de ronddraaiende zaagketting.
▶ Hoogsnoeier uitschakelen en de accu eruit nemen.
- De hoogsoeier zo op een vlakke ondergrond plaatsen dat de olietankdop naar boven is gericht.
- Het gebied rondom de olietankdop schoonma- ken met een vochtige doek.
- De olietankdop met een geschicht gereedschap zo lang linksom draaien tot de olietankdop kan worden weggenomen.
▶ Olietankdop wegnemen. - De zaagkettingolie zo bijvullen dat er geen zaagkettingolie wordt gemorst en de olietank niet tot aan de rand wordt gevuld.
▶ Olietankdop op de olietank plaatsen.
- Olietankdop met een gesschikt gereedschap rechtsom handvast draaien.
De olietank is gesloten.
8 Accu aanbrengen en weg- nemen
8.1 Accu plaatsen
- Accu (1) zo lang in de accuschacht (2) drukken, tot er een klik hoorbaar is.
De ventilatiesleuven (3) zijn nog zichtbaar en de accu (1) is in de accuschacht (2) geborgd. Tussen de hoogsnoeier en de accu (1) is er geen elektrisch contact. - Accu (1) tot aan de aanslag in de accuschacht (2) drukken.
De accu (1) klikt met een tweede klik vast en de ventilatiesleuven (3) zijn niet meer zichtbaar.
8.2 Accu verwijderen
- De hoogsnoeier op een vlakke ondergrond leggen.
▶ Een hand dusdanig voor de accuschacht houden, dat de accu (2) niet eruit kan vallen.
▶ Blokkeerhendel (1) indrukken. De accu (2) is ontgrendeld en kan worden verwijderd.
9 Hoogsnoeier in- en uit- schakelen
9.1 Hoogsnoeier inschakelen
- De hoogsnoeier met een hand op de bedieningshandgreep zo vasthouden dat de duim om de bedieningshandgreep valt.
▶ De hoogsnoeier met de andere hand op het handvatrubber zo vasthouden dat de duim om het handvatrubber valt.
▶ Deblokkeringsschuif (1) met de duim in de richting van de zaagketting schuiven en vasthouden.
- Schakelhendel (2) met de wijsvinger indrukken en ingedrukt houden.
De hoogsoeier versnelt en de zaagketting beweegt. De deblokkeringsschuif (1) kan worden losgelaten.
Als de Ergo-hendel (3) is ingedrukt, blijft de schakelhendel (2) ontgrendeld. Hierdoor kan de schakelhendel worden losgelaten en weer worden ingedrukt, zonder dat de deblokkerings-
10 Hoogsnoeier en accu controleren Nederlands
schuif opnieuw in de richting van de zaagketting moet worden geschoven.
Als de schakelhendel (2) en de Ergo-hendel (3) worden losgelaten, is de schakelhendel (3) geblokkeerd. De deblokkeringsschuif (1) moet opnieuw in de richting van de zaagketting worden geschoven en daar worden vastgehouden, om de schakelhendel (2) te deblokkeren.
9.2 Hoogsnoeier uitschakelen
▶ Schakelhendel en Ergo-hendel loslaten.
- Wachten tot de zaagketting na ca. 1 seconde niet meer draait.
▶ Als de zaagketting na ca. 1 seconde nog draait: de accu eruit nemen en contact opne- men met een STIHL dealer.
De hoogsnoeier is defect.
10 Hoogsnoeier en accu con- troleren
10.1 Kettingtandwiel controleren
▶ Hoogsnoeier uitschakelen en de accu eruit nemen.
▶ Kettingtandwieldeksel uitbouwen.
- Zaagblad en zaagketting uitbouwen.
- Inloopsporen bij het kettingtandwiel met een STIHL vijlkaliber controleren.
▶ Als de inloopsporen dieper zijn dan a = 0,5 mm: hoogsoeier niet gebruiken en contact opnemen met een STIHL dealer. Het kettingtandwiel moet vervangen worden.
10.2 Zaagblad controleren
▶ Hoogsnoeier uitschakelen en de accu eruit nemen.
- Zaagketting en zaagblad uitbouwen.
- Groefdiepte van het zaagblad met de meetlat van een STIHL vijlkaliber meten.
- Zaagblad vervangen, wanneer aan een van de volgende voorwaarden wordt voldaan:
- Het zaagblad is beschadigd.
- De gemeten groefdiepte is kleiner dan de minimale groefdiepte van het zaagblad, 19.3.
- De groef van het zaagblad is samengedrukt of uiteengedrukt.
- Als er onduidelijkheid bestaat: contact opne- men met een STIHL dealer.
10.3 Zaagketting controleren
▶ Hoogsnoeier uitschakelen en de accu eruit nemen.
▶ Hoogte van de dieptebegrenzer (1) met een STIHL vijlkaliber (2) meten. Het STIHL vijlkaliber moet bij de deling van de zaagketting passen.
- Als een dieptebegrenzer (1) boven het vijlkali- ber (2) uitsteekt: dieptebegrenzer (1) afvijlen, 16.2.
▶ Controleren of de slijtagemarkeringen (1 tot 4) bij de zaagtanden zichtbaar zijn.
Nederlands 11 Met de hoogsnoeier werken
- Als een van de slijtagemarkeringen bij een zaagtand niet zichtbaar is: zaagketting niet gebruiken en contact opnemen met een STIHL dealer.
▶ Met een STIHL vijlkaliber controleren of de slijphoek van 30° bij de zaagtanden wordt aangehouden. Het STIHL vijlkaliber moet bij de deling van de zaagketting passen. - Als de slijphoek van 30° niet wordt aangehouden: zaagketting slijpen.
- Als er onduidelijkheid bestaat: contact opne- men met een STIHL dealer.
10.4 Bedieningselementen controle- ren
Deblokkeringsschuif, Ergo-hendel en schakel-hendel
▶ Accu verwijderen.
▶ Probeer de schakelhendel in te drukken, zonder de deblokkeringsschuif te bedienen.
- Als de schakelhendel kan worden ingedrukt: hoogsnoeier niet gebruiken en contact opne- men met een STIHL dealer.
De deblokkeringsschuif is defect.
- Deblokkeringsschuif met de duim in de richting van de zaagketting schuiven en vasthouden.
▶ Ergo-hendel indrukken en ingedrukt houden.
▶ Schakelhendel indrukken.
De deblokkeringsschuif kan worden losgelaten.
- Schakelhendel en Ergo-hendel loslaten.
- Als de deblokkeringsschuif, de schakelhendel of de Ergo-hendel moeilijk beweegt of niet terugveert in de uitgangsstand: de hoog-snoeier niet gebruiken en contact opnemen met een STIHL dealer.
De deblokkeringsschuif, de schakelhendel of de Ergo-hendel is defect.
Hoogsnoeier inschakelen
▶ Accu plaatsen.
- Deblokkeringsschuif in de richting van de zaagketting schuiven en vasthouden.
- Schakelhendel indrukken en ingedrukt houden.
De zaagketting beweegt.
▶ Als er 3 leds rood knipperen: accu verwijderen en contact opnemen met een STIHL dealer. In de hoogsnoeier zit een storing.
- Schakelhendel loslaten.
De zaagketting beweegt na ca. 1 seconde niet meer.
- Als de zaagketting na ca. 1 seconde nog beweegt: de accu eruit nemen en contact opnemen met een STIHL dealer.
▶ Accu aanbrengen.
- Zaagblad op een lichtgekleurd oppervlak richten.
▶ Hoogsnoeier inschakelen.
Zaagkettingolie wordt weggeslingerd en is herkenbaar op het lichtgekleurde oppervlak. De kettingsmering functioneert.
- Als er geen weggeslingerde zaagkettingolie zichtbaar is:
▶ Zaagkettingolie bijvullen.
- Kettingsmering opnieuw controleren.
- Als er nog steeds geen zaagkettingolie op het lichtgekleurde oppervlak zichtbaar is: de hoogsnoeier niet gebruiken en contact opnemen met een STIHL dealer. De kettingsmering is defect.
10.6 Accu controleren/testen
▶ Druktoets op de accu indrukken. De leds branden of knipperen.
- Als de leds niet branden of knipperen: accu niet gebruiken en contact opnemen met een STIHL dealer.
In de accu zit een storing.
11 Met de hoogsnoeier werken

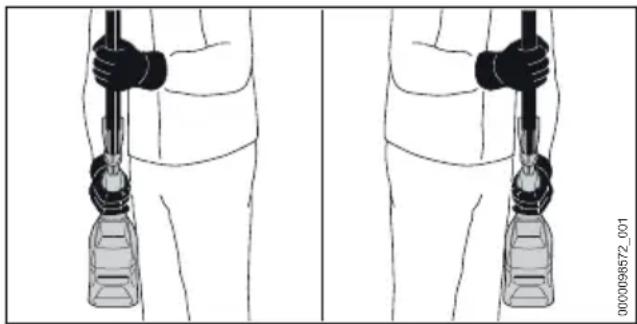

11.1 Hoogsnoeier vasthouden en bedienen
- De hoogsnoeier met een hand op de bedieningshandgreep zo vasthouden dat de duim om de bedieningshandgreep valt.
- De hoogsnoeier met de andere hand op het handvatrubber zo vasthouden dat de duim om het handvatrubber valt.
12 Na de werkzaamheden Nederlands
11.2 Snoeien
Zaagsnede
- Zaagblad zoals afgebeeld op tak plaatsen.
- Zaagblad met vol gas met een hefboombeweging tegen de tak drukken.
- De tak met de onderzijde van het zaagblad doorzagen.
- Als de tak onder spanning staat: onlastings-snede (1) in de drukzijde zagen en vervolgens vanaf de trekzijde met een zaagsnede (2) doorzagen.

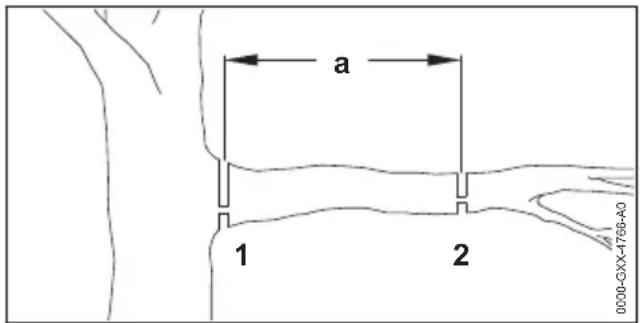

Dikke takken doorzagen
▶ De tak met een zaagsnede met onlastings-snede (2) met de plaats van het doorzagen (2) op een afstand a = 20 cm vanaf de gewenste plaats van het doorzagen (1) inkorten.
- De zaagsnede met de ontlastingssnede op de gewenste plaats van het doorzagen (1) uitvoeren.
12 Na de werkzaamheden
12.1 Na het werk
▶ Hoogsnoeier uitschakelen en de accu eruit nemen.
- Als de hoogsnoeier nat is: hoogsnoeier laten drogen.
- Als de accu nat is: de accu laten drogen.
▶ Hoogsnoeier reinigen. - Zaagblad en zaagketting reinigen.
▶ Moer op het kettingtandwieldeksel losdraaien.
▶ Spanbout 2 slagen linksom draaien. De zaagketting is ontspannen.
▶ Moer op het kettingtandwieldeksel vastdraaien. - De kettingbeschermer zo over het zaagblad schuiven dat deze het gehele zaagblad afdekt.
▶ De accu reinigen.
13 Vervoeren
13.1 Hoogsnoeier transporteren
▶ Hoogsnoeier uitschakelen en de accu eruit nemen.
- De kettingbeschermer zo over het zaagblad schuiven dat deze het gehele zaagblad afdekt.
Hoogsnoeier dragen
- De hoogsnoeier met één hand zo op de steel dragen dat het zaagblad naar achteren is gericht.
Hoogsnoeier in een voertuig vervoeren
▶ Steel demonteren.
- De hoogsnoeier zo borgen dat de hoogsnoeier niet kan omvallen en verschuiven.
13.2 Accu vervoeren
▶ Hoogsnoeier uitschakelen en de accu eruit nemen.
▶ Controleren of de accu in de veilige, goede staat verkeert.
▶ De accu zo in de verpakking verpakken dat deze niet kan bewegen.
▶ Verpakking zo borgen dat deze niet kan vallen en verschuiven.
De accu is onderworpen aan de eisen voor het transport van gevaarlijke goederen. De accu is geclassificeerd als UN 3480 (lithium-ionaccu's) en is gecontroleerd volgens het UN-handboek Beproevingen en Criteria, deel III, subparagraaf 38.3.
De transportvoorschriften staan vermeld op www.stihl.com/safety-data-sheets.
14 Opslaan
14.1 Hoogsnoeier opslaan
▶ Hoogsnoeier uitschakelen en de accu eruit nemen.
Nederlands 15 Reinigen
- De kettingbeschermer zo over het zaagblad schuiven dat deze het gehele zaagblad afdekt.
- De hoogsoeier zo opslaan dat aan de volgende voorwaarden wordt voldaan:
- De hoogsnoeier bevindt zich buiten het bereik van kinderen.
- De hoogsnoeier is schoon en droog.
- Indien de hoogsnoeier langer dan 30 dagen wordt opgeborgen: zaagblad en zaagketting demonteren.
14.2 Accu opslaan
STIHL adviseert de accu bij een laadtoestand tussen 40% en 60% (2 groen brandende leds) op te slaan.
▶ De accu zo opslaan dat aan de volgende voorwaarden wordt voldaan:
- De accu bevindt zich buiten het bereik van kinderen.
- De accu is schoon en droog.
- De accu bevindt zich in een gesloten ruimte.
- De accu is losgekoppeld van de hoog-snoeier.
- Als de accu in de oplader wordt bewaard: de netstekker uit het stopcontact trekken en de accu met een laadniveau tussen 40% en 60% bewaren (2 groene leds).
- De accutemperatuur ligt tussen de - 10 °C en + 50 °C.
- De accu bevindt zich buiten het bereik van kinderen. - De accu is schoon en droog. - De accu bevindt zich in een gesloten ruimte. - De accu is losgekoppeld van de hoog-snoeier. - Als de accu in de oplader wordt bewaard: de netstekker uit het stopcontact trekken en de accu met een laadniveau tussen 40% en 60% bewaren (2 groene leds). - De accutemperatuur ligt tussen de - 10 °C en + 50 °C.
LET OP
■ Als de accu niet overeenkomstig de beschrijving in deze handleiding wordt opgeborgen, kan de accu diep ontladen en daardoor onherstelbaar beschadigd raken.
▶ Een lege accu voor het opbergen opladen. STIHL adviseert de accu bij een laadtoe-stand tussen 40% en 60% (2 groen brandende leds) op te bergen.
- De accu losgekoppeld van de hoogsnoeier opslaan.
14.3 Hoogsnoeier in de muurhouder opbergen
De hoogsnoeier kan worden opgeborgen in de muurhouder.
Muurhouder monteren
- De muurhouder zo op een muur monteren dat aan de volgende voorwaarden wordt voldaan:
- Juiste bevestigingsmaterialen zijn gebruikt.
- De muurhouder is waterpas.
- Juiste bevestigingsmaterialen zijn gebruikt. - De muurhouder is waterpas.
De volgende maatvoering is aangehouden:
- a = minimaal 20 cm
- b = minimaal 170 cm
- c = 22,8 cm
- a = minimaal 20 cm - b = minimaal 170 cm - c = 22,8 cm
Hoogsnoeier in de muurhouder plaatsen
▶ Hoogsnoeier uitschakelen en de accu eruit nemen.
▶ De kettingbeschermer zo over het zaagblad schuiven dat deze het gehele zaagblad afdekt.
▶ Steel demonteren.
▶ Steel met de koppelingsmof vasthaken.
- Handvatrubber met de koppelingsmof vastha- ken.
15 Reinigen
15.1 Hoogsnoeier reinigen
▶ Hoogsnoeier uitschakelen en de accu eruit nemen.
- De hoogsnoeier met een vochtige doek of STIHL harsoplosmiddel reinigen.
▶ Reinig de ventilatiesleuven met een kwast.
- Vreemde voorwerpen uit de accuschacht verwijderen en de accuschacht met een vochtige doek reinigen.
- Elektrische contacten in de accuschacht met een kwast of een zachte borstel reinigen.
▶ Kettingtandwieldeksel uitbouwen.
- Gebied rondom het kettingtandwiel met een vochtige doek of STIHL harsoplosmiddel reinigen.
▶ Kettingtandwieldeksel monteren.
15.2 Zaagblad en zaagketting reini- gen
▶ Hoogsnoeier uitschakelen en de accu eruit nemen.
- Zaagblad en zaagketting uitbouwen.
- Hoogsnoeier uitschakelen en de accu eruit nemen. - Zaagblad en zaagketting uitbouwen.
▶ Olie-uitstroomkanaal (1), olietoevoerboring (2) en moer (3) met een kwast, een zachte borstel of STIHL harsoplosmiddel reinigen.
- Zaagketting met een kwast, een zachte borstel of STIHL harsoplosmiddel reinigen.
- Zaagblad en zaagketting monteren.
15.3 Accu reinigen
- De accu met een vochtige doek reinigen.
16 Onderhoud
16.1 Bramen verwijderen van zaag- blad
Aan de buitenzijde van het zaagblad kan een braam worden gevormd.
- Braam met behulp van een platte vijl of een STIHL zaagbladrichter verwijderen.
- Als één en ander niet duidelijk is: verzoeken wij u contact op te nemen met een STIHL dealer.
16.2 Zaagketting slijpen
Het vraagt veel oefening zaagkettingen correct aan te scherpen/slijpen.
STIHL vijlen, STIHL vijlhouders, STIHL slijpapparaten en de brochure "STIHL zaagkettingen aanscherpen/slijpen" helpen om de zaagketting correct aan te scherpen/slijpen. De brochure is via www.stihl.com/sharpening-brochure beschikbaar.
STIHL adviseert de zaagkettingen door een STIHL dealer te laten aanscherpen/slijpen.
WAARSCHUWING
■ De zaagtanden van de zaagketting zijn scherp. De gebruiker kan zich verwonden.
- Werkhandschoenen van een slijtvast materiaal dragen.
▶ Elke zaagtand met behulp van een ronde vijl zo vijlen dat aan de volgende voorwaarden wordt voldaan:
- De ronde vijl past bij de steek van de zaagketting.
- De ronde vijl wordt van binnen naar buiten geleid.
- De ronde vijl wordt haaks ten opzichte van het zaagblad gehouden.
- De aanscherphoek van 30^ wordt aangehouden.
▶ Dieptebegrenzer met behulp van een vlakke vijl zo vijlen dat deze gelijkligt met het STIHL vijlkaliber en evenwijdig aan de slijtage-markering. Het STIHL vijlkaliber moet passen bij de steek van de zaagketting.
- Als er onduidelijkheden zijn: contact opnemen met een STIHL dealer.
17 Repareren
17.1 Hoogsnoeier en accu repare- ren
De gebruiker kan de hoogsnoeier, het zaagblad, de zaagketting en de accu niet zelf repareren.
- Als de hoogsoeier, het zaagblad of de zaagketting zijn beschadigd: de hoogsoeier niet gebruiken en contact opnemen met een STIHL dealer.
- Als de accu defect of beschadigd is: de accu vervangen.
18 Storingen opheffen
18.1 Storingen aan de hoogsnoeier of de accu opheffen
| Storing Leds op de accu | Oorzaak Oplossing | |
| De hoogsoeier loopt bij het inschakelen niet aan. | 1 led knippert groen. | De laadtoestand van de accu is te laag. |
| 1 led brandt rood. | De accu is te warm of te koud. | |
| 3 leds knippe-ren rood. | In de hoogsoeier zit een storing. | |
| 3 leds branden rood. | De hoogsoeier is te heet. | |
| 4 leds knippe-ren rood. | In de accu bevindt zich een storing. | |
| De elektrische verbinding tussen de hoogsoeier en de accu is onderbroken. | De accu verwijderen. De Hoogsnoeier laten afkoelen. | |
| De hoogsoeier of de accu zijn vochtig. | De accu verwijderen. De Hoogsnoeier laten afkoelen. | |
| De hoogsoeier schakelt tijdens het gebruik uit. | 3 leds branden rood. | De hoogsoeier is te heet. |
| Er is sprake van een elektrische storing. | De accu verwijderen en weer terugplaat-sen. Hoogsnoeier inschakelen. | |
| De zaagketting is te strak gespannen. | Zaagketting correct spannen. | |
| Het snoeivermo-gen van de hoogsoeier valt plotseling weg. | De zaagketting is niet correct aangescherpt/geslepen. | |
| De zaagketting is te strak gespannen. | Zaagketting correct spannen. | |
| De kettingsmering geeft te weinig zaag-kettingolie af. | De hoogsoeier niet gebruiken en con-tact opnemen met een STIHL dealer. | |
| De werktijd van de hoogsoeier is te kort. | De accu is niet volle-dig opgeladen. | De accu volledig laden, zoals in de hand-leiding van de acculader STIHL AL 101, 300, 500 staat beschre-ven. |
| De levensduur van de accu is overschreden. | Vervang de accu. | |
| Bij het zaagge-bied wordt rook gevormd of iseen brandlucht aanwezig. | De zaagketting is niet correct aangescherpt/geslepen. | Zaagketting correct aanscherpen/slijpen. |
| In de olietank zit te weinig zaagkettingolie. | ► Zaagkettingolie bijvullen. | |
| De kettingsmering geeft te weinig zaagkettingolie af. | ► De hoogsnoeier niet gebruiken en contact opnemen met een STIHL dealer. | |
| De zaagketting is te strak gespannen. | ► Zaagketting correct spannen. | |
| De hoogsnoeier wordt niet correct gebruikt. | ► De werking laten toelichten en oefenen. |
De looptijd kan op www.stihl.com/battery-life worden bekeken.
19.2 Kettingtandwielen
De volgende kettingtandwielen kunnen worden gemonteerd:
- 8-tands voor 1/4" P
19.3 Minimale groefdiepte van de zaagbladen
De minimale groefdiepte hangt af van de steek van het zaagblad.
- 1/4" P: 4 mm
19.4 STIHL AK-accu
- Accutechnologie: lithium-ionen
- Spanning: 36 V
– Capaciteit in Ah: zie typeplaatje - Aantal ampère-uren in Wh: zie typeplaatje
– Gewicht in kg: zie typeplaatje - Toelaatbaar temperatuurbereik voor gebruik en opslag: - 10 °C tot + 50 °C
19.5 Geluids- en trillingswaarden
De K-waarde voor het geluidsdrukniveau bedraagt 2 dB(A). De K-waarde voor het geluidsvermogenniveau bedraagt 2 dB(A). De K-waarde voor de trillingswaarden bedraagt 2 m/s ^2 .
STIHL adviseert een gehoorbeschermer te dragen.
- Geluiddrukniveau L _pA gemeten volgens ISO 22868: 78 dB(A)
– Geluidvermogensniveau L_wA gemeten volgens
ISO 22868: 94 dB(A)
– Trillingswaarde a_hv gemeten volgens ISO 22867
- Bedieningshandgreep: 0,5m / s^2
- Handvatrubber: 1,0 m/s ^2
De aangeven trillingswaarden zijn volgens een gestandaardiseerde testprocedure gemeten en kunnen ter vergelijking van elektrische apparaten worden geraadpleegd. De daadwerkelijk optredende trillingswaarden kunnen afhankelijk van de manier van gebruik afwijken van de aangegeven waarden. De aangegeven trillingswaarden kunnen worden gebruikt voor een eerste inschatting van de trillingsbelasting. De daadwerkelijke trillingsbelasting moet worden ingeschat. Daarbij kan ook rekening worden gehouden met de tijden waarop het elektrische apparaat is uitgeschakeld en die waarin het weliswaar is ingeschakeld, maar zonder belasting draait.
Informatie over het voldoen aan de EG-richtlijn 2002/44/EG inzake trillingen is op www.stihl.com/vib aangegeven.
19.6 REACH
REACH staat voor een EG voorschrift voor de registratie, classificatie en vrijgave van chemicaliën.
Informatie met betrekking tot het voldoen aan het REACH-voorschrift is onder www.stihl.com/reach weergegeven.
20 Combinaties van zaagbladen en zaagkettingen
20.1 Hoogsnoeier STIHL HTA 50.0
| Steek Dikte | aand-rijfschakel/groefbreedte | Lengte Zaagblad Aantal tan- | den neu-standwiel | Aantal aand-rijfschakels | zaagketting | |
| 1/4“ P 1,1 mm | 25 cm R | olloma-tic E Mini /Light 01 | 8 | 56 | 71 PM3 (type 3670) | |
| 30 cm 64 | ||||||
| De zaaglengte van een zaagblad is afhankelijk van de gebruikte hoogsnoeier en van de gebruikte zaagketting. De werkelijke zaaglengte van een zaagblad kan kleiner zijn dan de vermelde lengte. | ||||||
21 Onderdelen en toebehoren
21.1 Onderdelen en toebehoren
STIHL Deze symbolen kenmerken de originele STIHL onderdelen en het originele STIHL toebehoren.
STIHL adviseert alleen originele STIHL onderdelen en origineel STIHL toebehoren te gebruiken.
Reserveonderdelen en toebehoren van andere fabrikanten kunnen door STIHL wat betreft betrouwbaarheid, veiligheid en geschiktheid ondanks continue marktobservatie niet worden beoordeeld en STIHL kan ook niet borg staan voor het gebruik ervan.
Originele STIHL onderdelen en origineel STIHL toebehoren zijn leverbaar via de STIHL dealer.
22 Milieuverantwoord afvoeren
22.1 Hoogsnoeier en accu afvoeren
Informatie over de afvoer is verkrijgbaar bij de gemeente of bij een STIHL dealer.
Een onjuiste afvoer kan schadelijk zijn voor de gezondheid en voor het milieu.
- De STIHL producten inclusief de verpakking volgens de plaatselijke voorschriften bij een geschikt verzamelpunt voor recycling inleveren.
▶ Niet bij het huisvuil afvoeren.
23 EU-conformiteitsverklaring
23.1 Hoogsnoeier STIHL HTA 50.0
verklaart op eigen verantwoordelijkheid dat
– Constructie: accu-hoogsnoeier
- merk: STIHL
- Type: HTA 50.0
– Serie-identificatie: LA02
voldoet aan de betreffende bepalingen van de richtlijnen 2011/65/EU, 2006/42/EG en 2014/30/EU en in overeenstemming met de ten tijde van de productiedatum geldende versies van de volgende normen is ontwikkeld en geproduceerd: EN 55014-1, EN 55014-2, EN 62841-1, met inachtneming van EN ISO 11680-1 en EN 62841-4-1.
De EG-typegoedkeuring volgens de richtlijn 2006/42/EG, art. 12.3(b) werd uitgevoerd bij: VDE Prüf- u. Zertifizierungsinstitut (keurings- en certificeringsinstituut) (NB 0366), Merianstraße 28, 63069 Offenbach, Duitsland – Certificeringsnummer HTA 50.0: 40053008
De technische documentatie wordt bij de productgoedkeuring van
ANDREAS STIHL AG & Co. KG bewaard.
Het productiejaar, het productieland en het machinenummer staan vermeld op de hoog-snoeier.
Waiblingen, 11-8-2021
Dr. Jürgen Hoffmann, hoofd van de afdeling productgoedkeuring, -regelgeving
24 UKCA-conformiteitsverklaring
24.1 Hoogsnoeier STIHL HTA 50.0
verklaart op eigen verantwoordelijkheid dat
– Constructie: accu-hoogsnoeier
- merk: STIHL
- Type: HTA 50.0
– Serie-identificatie: LA02
voldoet aan de betreffende bepalingen van de Britse richtlijnen The Restriction of the Use of Certain Hazardous Substances in Electrical and Electronic Equipment Regulations 2012, Supply of Machinery (Safety) Regulations 2008 en Electromagnetic Compatibility Regulations 2016 en in overeenstemming met de ten tijde van de productiedatum geldende versies van de volgende normen is ontwikkeld en geproduceerd: EN 55014-1, EN 55014-2, EN 62841-1 rekening houdend met EN ISO 11680-1 en EN 62841-4-1.
De typegoedkeuring is uitgevoerd door: Intertek Testing & Certification Ltd, Academy Place, 1 – 9 Brook Street, Brentwood Essex, CM14 5NQ, Verenigd Koninkrijk
– Certificeringsnummer HTA 50.0: ITS UK MCR 59
De technische documentatie wordt bij ANDREAS STIHL AG & Co. KG bewaard.
Het productiejaar, het productieland en het machinenummer staan vermeld op de hoog-snoeier.
Waiblingen, 31-3-2022
Dr. Jürgen Hoffmann, hoofd van de afdeling productgoedkeuring, -regelgeving
25 Algemene veiligheidswaarschuwingen voor elektrische gereedschappen
25.1 Inleiding
In dit hoofdstuk staan de algemene veiligheidsin-structies volgens de norm EN/IEC 62841 voor handgeleide, door een elektromotor aangedreven gereedschappen.
STIHL moet deze teksten afdrukken.
De onder "Elektrische veiligheid" beschreven veiligheidsinstructies ter voorkoming van elektrische schokken gelden niet voor de STIHL accupro-ducten.
WAARSCHUWING
■ Lees alle veiligheidsinstructies, voorschriften, illustraties en technische gegevens, waarvan dit elektrische gereedschap is voorzien. Als de hierna volgende instructies niet worden opgevolgd, kan dit leiden tot elektrische schokken, brand en/of ernstig letsel. Bewaar alle veiligheidsaanwijzingen en voorschriften voor toekomstig gebruik.
Het in de veiligheidsaanwijzingen gebruikte begrip 'elektrisch gereedschap' heeft betrekking op elektrisch gereedschap voor aansluiting op het lichtnet (met netkabel) of op elektrisch gereedschap dat als energiebron een accu heeft (zonder netkabel).
25.2 Veiligheid op de werkplek
a) Houd uw werkomgeving schoon en goed verlicht. Een rommelig of onverlicht werkgebied kan leiden tot ongevallen.
b) Niet met elektrisch gereedschap werken in een omgeving waar explosiegevaar bestaat en waarin zich brandbare vloeistoffen, gassen of stoffen bevinden. Elektrisch gereedschap genereert vonken die stof of dampen tot ontsteking kunnen brengen.
c) Houd kinderen en andere personen tijdens het werken met elektrisch gereedschap op afstand. Als de aandacht wordt afgeleid, kunt u de controle over het elektrische gereedschap verliezen.
25.3 Elektrische veiligheid
a) De aansluitsteker van het elektrische gereedschap moet in de contactdoos passen. Aan de steker mogen op geen enkele wijze wijzigingen worden aangebracht. Gebruik geen verloopstekers in combinatie met geaard elektrisch gereedschap. Ongewijzigde stekers en passende contactdozen beperken het risico op een elektrische schok.
b) Voorkom lichaamscontact met geaarde oppervlakken, zoals bijvoorbeeld buizen, verwarmingen, fornuizen en koelkasten. Er is een hoger risico op een elektrische schok wanneer uw lichaam geaard is.
c) Bescherm elektrisch gereedschap tegen regen of vocht. Het binnendringen van water/vocht in elektrisch gereedschap verhoogt de kans op een elektrische schok.
d) Gebruik de netkabel niet voor andere doeleinden. Gebruik de netkabel nooit om het elektrische gereedschap te dragen of te trekken of om de stekker uit het stopcontact te trekken. De netkabel uit de buurt houden van hittebronnen, olie, scherpe randen of bewegende onderdelen. Beschadigde of in de war geraakte aansluitkabels verhogen de kans op een elektrische schok.
e) Bij het in de open lucht werken met elektrisch gereedschap, alleen verlengkabels gebruiken die geschikt zijn voor gebruik buitenshuis. Het gebruik van voor buiten geschikte verlengkabels beperkt het risico op een elektrische schok.
f) Als werken met elektrisch gereedschap in een vochtige omgeving onvermijdelijk is, maak dan gebruik van een aardlekschakelaar. Het gebruik van een aardlekschakelaar verkleint de kans op een elektrische schok.
25.4 Veiligheid van personen
a) Wees alert, let goed op wat u doet en ga met overleg te werk bij het werken met elektrisch gereedschap. Gebruik geen elektrisch gereedschap als u moe of onder de invloed van drugs, alcohol of medicijnen bent. Eén moment van onoplettendheid bij het gebruik van het elektrische gereedschap kan leiden tot ernstig letsel.
b) Draag persoonlijke beschermende uitrusting en altijd een veiligheidsbril. Draag altijd een veiligheidsbril. Het dragen van persoonlijke beschermende uitrusting zoals een stofmas- ker, werkschoenen met stroeve zool, een veiligheidshelm of gehoorbescherming, afhankelijk van de aard en het gebruik van het elektrische gereedschap, vermindert de kans op letsel.
c) Voorkom het per ongeluk inschakelen. Controleer of het elektrische gereedschap is uitgeschakeld voordat de steker in de contactdoos wordt gestoken en/of de accu wordt aangesloten, het gereedschap wordt opgepakt of gedragen. Als bij het dragen van het elektrische gereedschap uw vinger op de schakelaar ligt of als het elektrisch gereedschap ingeschakeld op het lichtnet wordt aangesloten, kan dit leiden tot ongevallen.
d) Afstelgereedschap of schroefsleutels verwijderen voordat het elektrische gereedschap wordt ingeschakeld. Afstelgereedschap of een sleutel dat/die in een draaiend deel van het elektrische gereedschap zit, kan leiden tot letsel.
e) Voorkom een onnatuurlijke lichaamshouding. Zorg voor een stabiele houding en bewaar altijd het evenwicht. Hierdoor kan het elektrische gereedschap in onverwachte situaties beter onder controle worden gehouden.
f) Geschikte kleding dragen. Draag geen loshangende kleding of sieraden. Houd haren en kleding uit de buurt van bewegende delen. Loshangende kleding, sieraden of lange haren kunnen blijven haken aan bewegende delen.
g) Als er een stofafzuig- en -opvanginrichting moet worden gemonteerd, moeten deze worden aangesloten en correct worden gebruikt. Het gebruik van een stofafzuiginrichting beperkt het gevaar door stof.
h) Wees alert, voorkom een vals gevoel van veiligheid en lap de veiligheidsregels voor elektrisch gereedschap niet aan uw laars, ook als u na veelvuldig gebruik volledig vertrouwd bent met elektrisch gereedschap. Achteloos handelen kan binnen een fractie van een seconde tot zwaar letsel leiden.
25.5 Gebruik en behandeling van het elektrische gereedschap
a) Het elektrische gereedschap niet overbelasten. Gebruik voor uw werkzaamheden het daarvoor bestemde elektrische gereedschap. Met het passende elektrische gereedschap werkt u beter en veiliger binnen het aangegeven capaciteitsbereik.
b) Geen elektrisch gereedschap gebruiken waarvan de schakelaar defect is. Elektrisch gereedschap dat niet meer kan worden in- of uitgeschakeld, is gevaarlijk en moet worden gerepareerd.
c) Trek de steker uit de contactdoos en/of verwijder de uitneembare accu alvorens afstelwerkzaamheden uit te voeren, toebehoren te vervangen of het apparaat op te bergen. Deze voorzorgsmaatregel voorkomt het onbedoeld aanlopen van het elektrische gereedschap.
d) Niet-gebruikt elektrisch gereedschap buiten het bereik van kinderen opbergen. Elektrisch gereedschap niet laten gebruiken door per-
25 Algemene veiligheidswaarschuwingen voor elektrische gereedschappen Nederlands
sonen die er niet mee vertrouwd zijn of die de instructies niet hebben gelezen. Elektrisch gereedschap is gevaarlijk als dit door onervaren personen wordt gebruikt.
e) Elektrisch gereedschap en toebehoren zorgvuldig onderhouden. Controleer of de bewegende delen correct functioneren en dat deze niet klemmen, gebroken of beschadigd zijn omdat hierdoor de werking van het elektrische gereedschap nadelig wordt beïnvloed. Beschadigde onderdelen voor het gebruik van het elektrische gereedschap laten repareren. Vele ongevallen zijn te wijten aan slecht onderhouden elektrisch gereedschap.
f) De messen scherp en schoon houden. Zorgvuldig geslepen messen met scherpe snijkanten klemmen minder snel en zijn gemakkelijker te hanteren.
g) Elektrisch gereedschap, toebehoren, wisselgereedschap enz. volgens deze instructies gebruiken. Hierbij op de arbeidsomstandigheden en de uit te voeren werkzaamheden letten. Het gebruik van elektrisch gereedschap voor andere dan de bedoelde toepassingen kan tot gevaarlijke situaties leiden.
h) Houd de handgrepen en handgreepvlakken, schoon en olie- en vetvrij. Gladde handgrepen en handgreepvlakken staan een veilige bediening en controle over het elektrische gereedschap in onvoorziene situaties in de weg.
25.6 Gebruik en behandeling van het accugereedschap
a) Laad de accu's alleen met acculaders die door de fabrikant worden geadviseerd. Met een acculader die geschikt is voor een bepaald type accu is er kans op brandgevaar als deze wordt gebruikt voor een ander type accu.
b) Gebruik alleen de daarvoor bedoelde accu's in de elektrische gereedschappen. Het gebruik van andere accu's kan leiden tot letsel en brandgevaar.
c) De niet-gebruikte accu uit de buurt houden van paperclips, munten, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen waarmee de contacten kunnen worden overbrugd. Kortsluiting tussen de accucontacten kan leiden tot brandwonden of brand.
d) Bij verkeerd gebruik kan accuvloeistof uit de accu weglekken. Contact hiermee voorko-
men. Bij toevallig contact, met water afspoelen. Als de accuvloeistof in de ogen komt bovendien een arts raadplegen. Weglek-kende accuvloeistof kan leiden tot huidirritaties of brandwonden.
e) Gebruik geen beschadigde accu's of accu's waaraan wijzigingen zijn aangebracht. Beschadigde of gewijzigde accu's kunnen zich onvoorspelbaar gedragen en leiden tot kans op explosie of letsel.
f) Stel een accu niet bloot aan vuur of hoge temperaturen. Vuur of temperaturen boven de 130 °C (265 °F) kunnen leiden tot explosies.
g) Volg alle instructies met betrekking tot het laden op en laad de accu of het accugereedschap nooit op buiten het in de handleiding genoemde temperatuurbereik. Verkeerd laden of laden buiten het vrijgegeven temperatuurbereik kan de accu beschadigen en kans op brand verhogen.
25.7 Service
a) Laat elektrisch gereedschap alleen repare-
ren door gekwalificeerd en vakkundig perso-
neel en alleen met originele vervangingson-
derdelen. Daarmee wordt gewaarborgd dat
de veiligheid van het elektrische apparaat
behouden blijft.
b) Voer geen onderhoudswerkzaamheden uit aan beschadigde accu's. Al het onderhoud aan accu's mag alleen door de fabrikant of een hiertoe gemachtigd bedrijf worden uitgevoerd.
25 Algemene veiligheidswaarschuwingen voor elektrische gereedschappen Nederlands
- Inhaltsverzeichnis
- Voorwoord
- Informatie met betrekking tot deze handleiding
- Geldende documenten
- Overzicht Nederlands
- Aanduiding van de waarschu- wingen in de tekst
- WAARSCHUWING
- LET OP
- Symbolen in de tekst
- Overzicht
- Hoogsnoeier STIHL HTA 50.0 en accu
- Nederlands 4 Veiligheidsinstructies
- Moer
- Kettingtandwieldeksel
- Druktoets
- Leds
- Accu
- # Typeplaatje met machinenummer
- Pictogrammen
- Veiligheidsinstructies
- Waarschuwingssymbolen
- Gebruik conform de voorschriften
- ⚠ WAARSCHUWING
- Eisen aan de gebruiker
- Kleding en uitrusting
- Werkgebied en -omgeving
- Hoogsnoeier
- ▲ WAARSCHUWING
- Accu
- Veilige staat
- Hoogsnoeier
- Veiligheidsinstructies Nederlands
- Zaagblad
- Zaagketting
- Accu
- Werken
- Zagen
- GEVAAR
- Snoeien
- Reactiekrachten
- Terugslag
- In het hout trekken
- Terugstoot
- Vervoeren
- Hoogsnoeier
- Accu
- Opslaan
- Hoogsnoeier
- Hoogsnoeier klaar maken voor gebruik Nederlands
- Accu
- Reiniging, onderhoud en reparatie
- Hoogsnoeier klaar maken voor gebruik
- Hoogsnoeier klaar maken voor gebruik
- Accu laden en leds
- Accu laden
- Laadtoestand weergeven
- Leds op de accu
- Hoogsnoeier samenstellen
- Steel monteren en demonteren
- Steel monteren
- Steel demonteren
- Zaagblad en zaagketting mon- teren en uitbouwen
- Zaagblad en zaagketting monteren
- Hoogsnoeier samenstellen Nederlands
- Zaagblad en zaagketting uitbouwen
- Zaagketting spannen
- Zaagkettingolie bijvullen
- Accu aanbrengen en weg- nemen
- Accu plaatsen
- Accu verwijderen
- Hoogsnoeier in- en uit- schakelen
- Hoogsnoeier inschakelen
- Hoogsnoeier uitschakelen
- Hoogsnoeier en accu con- troleren
- Kettingtandwiel controleren
- Zaagblad controleren
- Zaagketting controleren
- Bedieningselementen controle- ren
- Accu controleren/testen
- Met de hoogsnoeier werken
- Hoogsnoeier vasthouden en bedienen
- Na de werkzaamheden Nederlands
- Snoeien
- Na de werkzaamheden
- Na het werk
- Vervoeren
- Hoogsnoeier transporteren
- Hoogsnoeier dragen
- Hoogsnoeier in een voertuig vervoeren
- Accu vervoeren
- Opslaan
- Hoogsnoeier opslaan
- Nederlands 15 Reinigen
- Accu opslaan
- Hoogsnoeier in de muurhouder opbergen
- Muurhouder monteren
- Hoogsnoeier in de muurhouder plaatsen
- Reinigen
- Hoogsnoeier reinigen
- Zaagblad en zaagketting reini- gen
- Accu reinigen
- Onderhoud
- Bramen verwijderen van zaag- blad
- Zaagketting slijpen
- Repareren
- Hoogsnoeier en accu repare- ren
- Storingen opheffen
- Storingen aan de hoogsnoeier of de accu opheffen
- Kettingtandwielen
- Minimale groefdiepte van de zaagbladen
- STIHL AK-accu
- Geluids- en trillingswaarden
- REACH
- Combinaties van zaagbladen en zaagkettingen
- Hoogsnoeier STIHL HTA 50.0
- Onderdelen en toebehoren
- Onderdelen en toebehoren
- Milieuverantwoord afvoeren
- Hoogsnoeier en accu afvoeren
- EU-conformiteitsverklaring
- Hoogsnoeier STIHL HTA 50.0
- UKCA-conformiteitsverklaring
- Hoogsnoeier STIHL HTA 50.0
- Algemene veiligheidswaarschuwingen voor elektrische gereedschappen
- Inleiding
- Veiligheid op de werkplek
- Elektrische veiligheid
- Veiligheid van personen
- Gebruik en behandeling van het elektrische gereedschap
- Gebruik en behandeling van het accugereedschap
- Service
Merk : STIHL
Model : HTA 50
Categorie : Zag
