GEBRUIKSAANWIJZING MSA 60 C STIHL

140 - 175 Handleiding

Inhaltsverzeichnis

1 Voorwoord 141
2 Informatie met betrekking tot deze handleiding. 141
3Overzicht 142
4Veiligheidsinstructies. 143
5 Motorzaag klaarmaken voor gebruik.....153
6 Accu laden en leds. 154
7 Motorzaag completeren 155

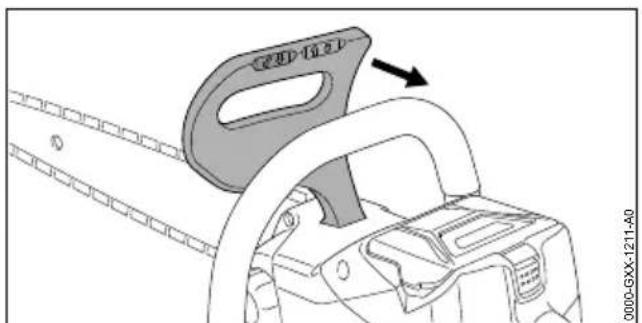

8 Kettingrem inschakelen en losesen 157

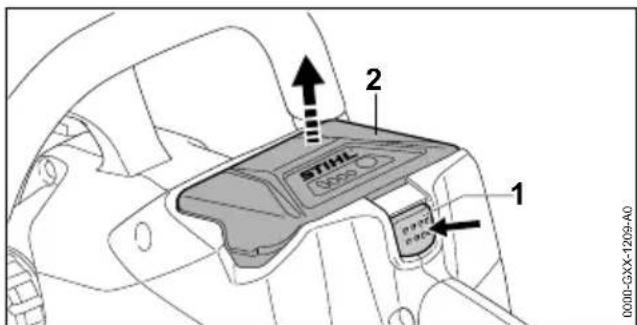

9 Accu aanbrengen en wegemen 157
10 Motorzaag inschakelen en uitschakelen. 157

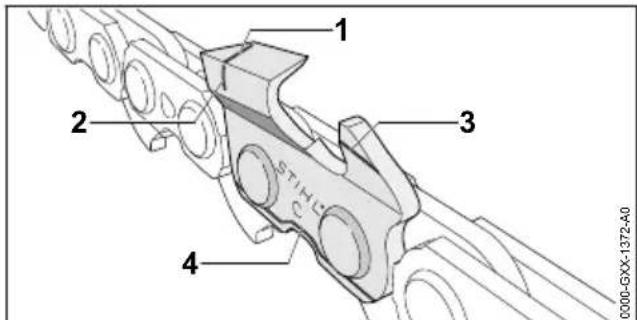

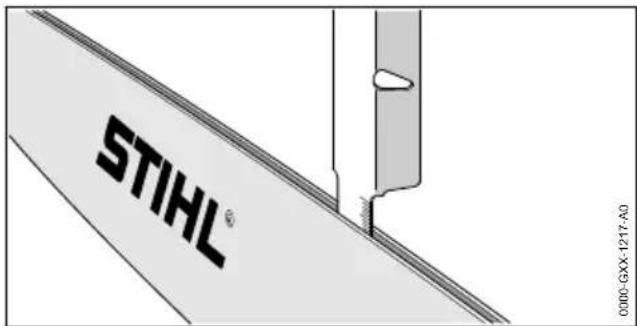

11Kettingzaag en accu controleren. 158

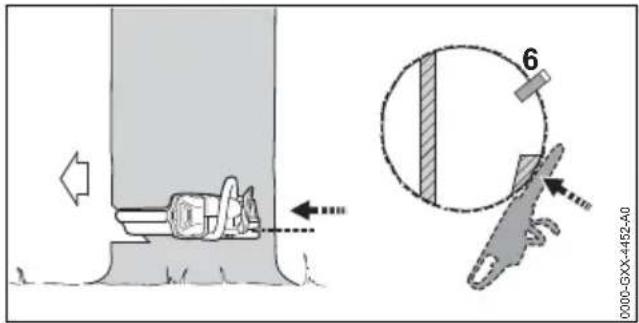

12 Met de motorzaag werken 160
13 Na de werkzaamheden 164
14 Vervoeren 164

1 Voorwoord Nederlands

15 Opslaan. 164
16 Reinigen 165
17 Onderhoud. 166
18 Repareren. 166
19 Storingen opheffen. 167
20 Technische gegevens 168
21 Combinations van zaagbladen en zaagkettingen 169
22 Onderdelen en toebehoren 170
23 Milieuverantwoord afvoeren. 170
24 EU-conformiteitsverklaring. 170
25 UKCA-conformiteitsverklaring. 170
26 Algemene veiligheidswaarschuwingen voor elektrische gereedschappen 171

1 Voorwoord

Geache client(e),

Wijলen en produceren onze producten in topkwaliteit in overeenstemming met de behoeften van onze klanten. Zo ontstaan producten met een hoge betrouwbaarheid, ook bij extreme belasting.

STIHL staat ook voor service met topkwaliteit.
Onze dealers staan garant voor deskundig advies en instructie alsmede een uitgebreide technische begeleiding.

STIHL kiest uitdrukkelijk voor een duurzame en verantwoordelijk omgang met de natuur. Deze gebruiksaanwijzing is voor u bedoeld als ondersteuning om uw STIHL-product gedurende een lange levensduur veilig en milieuvriendelijk te gebruiken.

Wij danken u voor uw vertrouwen in ons en wensen u veel plezier met uw STIHL product.

NA

Dr. Nikolas Stihl

BELANGRIJK! VOOR GEBRUIK GOED DOORLEZEN EN BEWAREN.

2 Informatie met betrekking tot deze handleiding

2.1 Geldende documenten

De lokale veiligheidsvoorschriften要去en worden aangehonden.

• Naast deze handleiding de volgende documents lezen, begrijpen en bewaren:

• Veiligheidsinstructies accu STIHL AK

Veiligheidsinformatie voor STIHL accu's en producten met ingebouwde accu: www.stihl.com/safety-data-sheets

2.2 Aanduiding van de waarschu-wingen in de tekst

GEVAAR

• De aanwijzing duidt op gezaren die leiden tot ernstig letsel of zichs tot de dood.
• De genoemde maatregelen können ernstig letsel of de dood voorkomen.

WAARSCHUWING

• De aanwijzing duidt op gezaren die kuren leiden tot ernstig letsel of zichs tot de dood.
  De genoemde maatregelen können ernstig letsel of de dood voorkomen.

LETOP

• De aanwijzing duidt op gezaren die kuren leiden tot materielle schade.
• De genoemde maatregelen können materiaiele schade voorkomen.

2.3 Symbolen in de tekst

Dit symbol verwijst maar een hoofdstuk in deze handleiding.

3 Overzicht

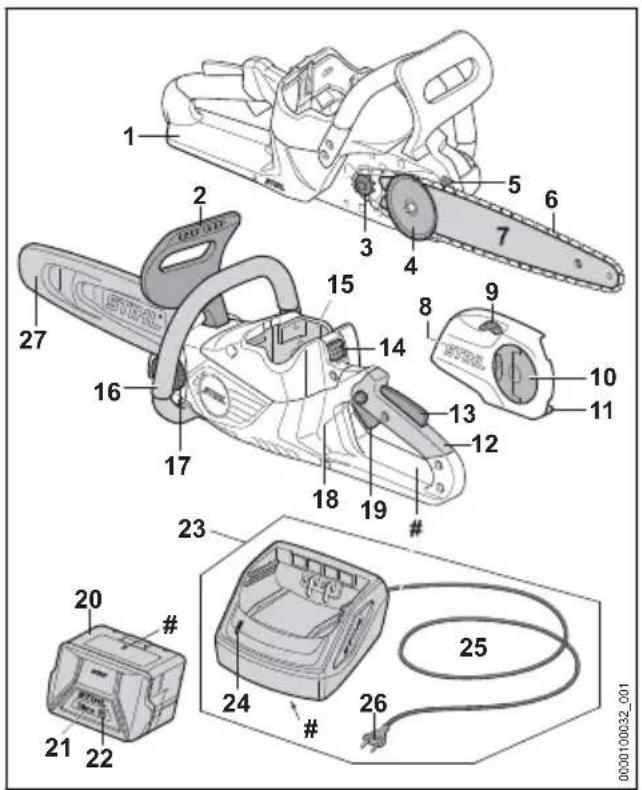

3.1 Kettingzaag, accu en acculader

De darüberste handbeschermer beschermt de rechterhand gegen contact met een wegwerpen of gebroken zaagketting.

2 Voorste handbeschermer

De voorste handbeschermer beschermt de linkerhand gegen het contact met de zaagketting, dient voor het inschakelen van de kettingrem en schakelt bij een terugslag de kettingrem automatisch in.

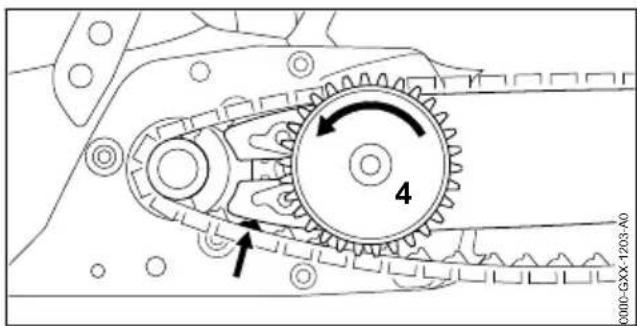

3 Kettingtandwiel

Het hettingtandwiel drijft de zaagketting aan.

4 Spanring

De spanning verschuift het zaagblad en spans of ontspant hierdoor de zaagketting.

5 Kam

De kam ligtijdens de werkzaamheden met de kettingzaag gegen het hout.

6 zaagketting

De zaagketting zaagt het hout.

7 Zaagblad

Het zaagblad geleidt de zaagketting.

8 Kettingtandwieldeksel

Het kettingtandwieldeksel dekt het kettingtandwiel af en bevestigt het zaagblad op de kettingzaag.

9 Spantandwiel

Via het spantandwiel kan de kettingspanning worden afgesteld.

10 Vleugelmoer

De vleugelmoer bevestigt het kettingtandwieldeksel op de kettingzaag.

11 Kettingvanger

De hettingvanger vangt een weggeworpen of gebroken zaagketting op.

12 Bedieningshandgreep

De bedieningshandgreep dient voor het bedieren, vasthouden en hanteren van de kettingzaag.

13 ergo-hendel

De Ergo-hendel houdt de blokkeerknop in zich stand als de schakelhendel worden losgelaten.

14 Blokpeerhendel

De blokkeerhendel borgt de accu in de accuschacht.

15 accuschacht

De accu worden odergebracht in de accuschacht.

16 Draagbeugel

De draagbeugel dient voor het vasthouden, hanteren en dragen van de kettingzaag.

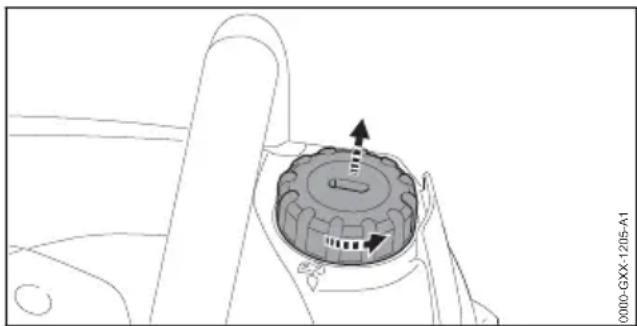

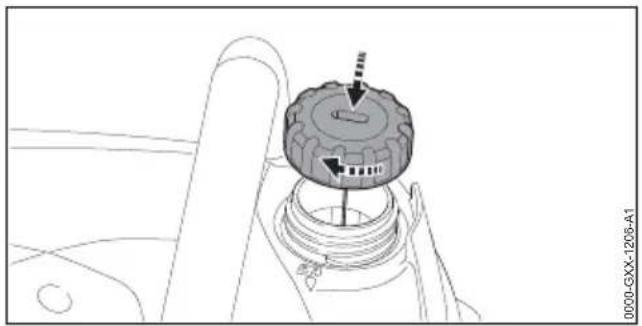

17 Olietankdop

De olietankdop sluit de olietank af.

18 Arreteerknop

De blokkeerknop deblokkeert de schakelhendel.

19 Schakelhendel

De schakelhendel schakelt de kettingzaag in en uit.

20 Accu

De accu voorziet de kettingzaag van energia.

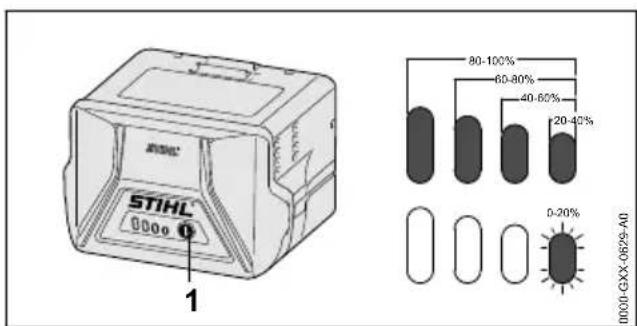

21 LEDs

De leds geleven de laadtoestand van de accu en storingen aan.

22 Druktoets

De druktoets activeert de leds op de accu.

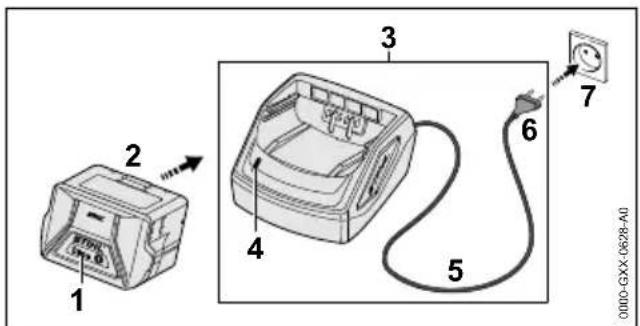

23 Acculader

De led geeft de status van de acculader wee.

25 Aansluitkabel

De aansluitkabel verbindt de acculader met de netstekker.

26 netstekker

De netstekker verbindt de aansluitkabel met een contactdoos

4 Veiligheidsinstrumenties Nederlands

27 Kettingbeschermer

De kettingbeschermer biodt bescherming gegen het contact maken met de zaagketting.

Typeplaatje met machinenummer

3.2 Pictogrammen

De pictogrammen kuren op de kettingzaag, de accu en de acculader staan en hebben de vol-gende betekenis:

Dit pictogram geeft de draairichting van de zaagketting aan.

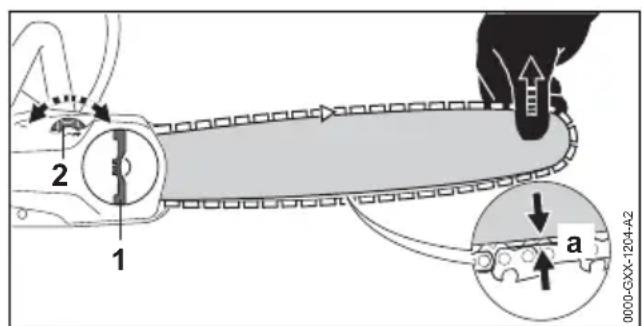

In deze richting draaien om de zaag-ketting te spannen.

Dit pictogram duidt de olietank voor zaagkettingolie aan.

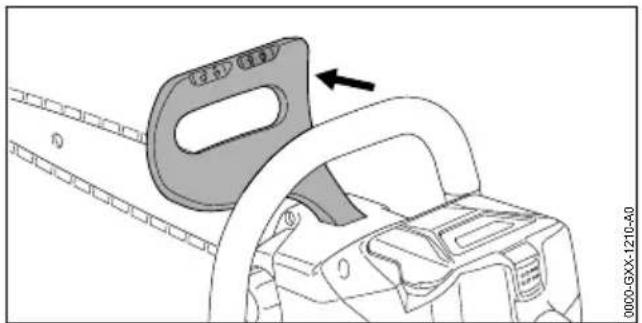

In dieze richting worden de kettingrem ingeschakeld.

In deze richting worden de kettingrem gelost.

4 leds knipperen rood. In de accu zit een storing.

De led brandt groen en de leds op de accu branden of knipperen groen. De accu worden geladen.

De led knippert rood. Tussen de accu en de acculader is geen elektrisch contact of in de accu of in de acculader is een storing.

Lente van een zaagblad dat mag worden gebruikt.

Gegarandeerd geluidvermogensniveau volgens de richtlijn 2000/14/EG in dB(A) om de geluidsemissies van producten vergelijkbaar te make.

gegevens naast het pictogram duiden de energia-inhoud van de accu volgenspecificatie van de fabrikant van de accuien. Het voor het gebruik beschikbare natal ampere-uren is minder.

ktrisch apparatus in een gesloten enge ruimte gebruiken.

Het product Niet met het huisvuil afvoeren.

4 Veiligheidsinstructies

4.1 Waarschuwingssymbolen

De waarschuwingssymbolen op de motorzaag, de accu of de acculader hebden de volgende betekenissen:

Op de veiligheidsinstrumentes en de maatregelen hierin letten.

De gebruiksaanwijzing lezen, begrijpen en bewaren.

Veiligheidsbril en veiligheidshelm dragen.

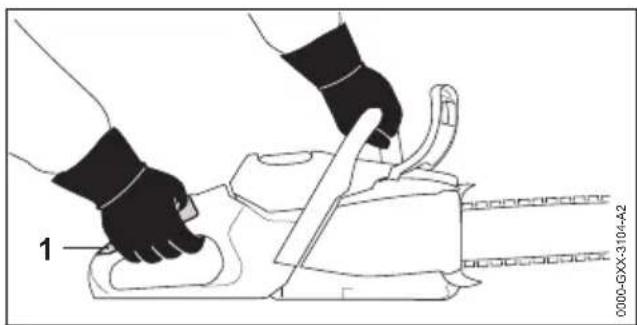

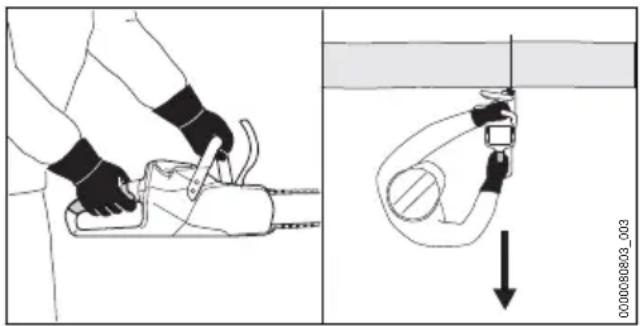

Houd de kettingzaag met beiden handen vast.

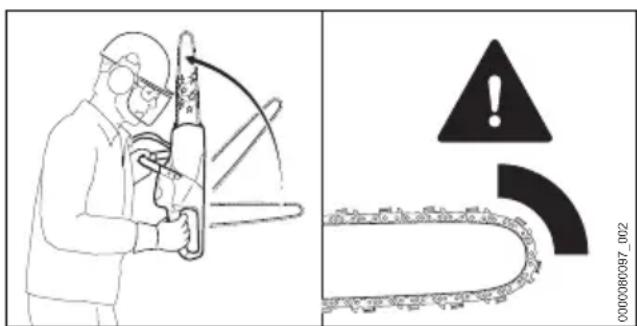

Op de veiligheidsinstrumentes met betrekking tot terugslag en de maatregelen hiertegen letten.

De accu tijdens werkonderbrekingen, vervoer, opslag, onderhouds- of reparatiewerkzaamheden uit het apparaat nemen.

Motorzaag en acculader beschemmen gegen regen en vocht.

De accu gegenitte en vuur beschermen.

4.2 Gebruik conform de voorschriften

De kettingzaag STIHL MSA 60.0 C of MSA 70.0 C dient voor het zagen van hout en voor het snoeien en vellen van bomen met eenkleine stam diameter en voor de verzorging van bomen rond het huis.

De hettingzaag mag nicht worden gebruikt bij regen.

De STIHL AK-accu voorziet de motorzaag van energie.

Accu's en acculaders die Niet door STIHL voor de kettingzaag zijn vrijgegeven, hunnen leiden tot brand en explosiegevaar. Personen kunnen ernstig of dodelijk letsel oplopen en er kan materièle schade ontstaan.

Kettingzaag gebruiken met een STIHL AKaccu.
De STIHL AK-accu laden met behulp van een acculader STIHL AL 101, AL 301 of AL 500.

• Als de kettingzaag, de accu of de acculader Niet volgens voerschrift worden gebruikt, kan dit leiden tot ernstig persoonlijk letsel of zelfs de dood en er kan materiele schade ontstaan.

Kettingzaag, accu en acculader zo gebruiken als staat beschreiben in de handleiding.

4.3 Eisen aan de gebruiker

WAARSCHUWING

• Gebruikers die nicht zich geinstrueerd können de gezaren van de kettingzaag, de accu en de acculader Niet herkennen of Niet inschatten. De gebruiker of andere Personen kann ernstig of zelfs dodelijk letsel oplopen.

De handleiding lezen, begrijpen en bewaren.

• Als de kettingzaag, de accu of de acculader aan een andere person worden doorgegeven: de handleiding meegeven.
  Controlleren of de gebruiker aan de volgende eisen voldoet:

• De gebruiker is uitgerust.

• De gebruiker is lichamelijk, sensorisch en geestelijk in staat de kettingzaag, de accu en de acculader te bedieren en hiermee te werkken. Als de gebruiker lichamelijk, sensorisch of geestelijk beperkt is, mag de gebruiker slechts onder toezicht van of na instruc

tie door een hiertoe verantwoordelijke of bevoegde persoon hiermee werken.

• De gebruiker kan de bevaren van de kettingzaag, accu en acculader herkennen en inschatten.
• De gebruiker is meerderjärig of de gebruiker worden overeenkomstig de nationale regelgeving ondertoezicht onderwezen in een beroep.

• De gebruiker is geinstru-eerd door een STIHL dealer of een hiertoe bevoegd person, voordat deze voor de eerste keer met de kettingzaag gaat werk en de acculader in gebruik neemt.

• De gebruiker verkeert nicht onder invloed van alcohol, medicamenten of drugs.

• Als de gebruiker voor het eerst met een kettingzaag werk: het zagen van rondout op een zaagbok of een schraag oefenen.

• Indien er onduidelijkeden bestaan: contact opnemen met een STIHL dealer.

4.4 Kleding en uitrusting

WAARSCHUWING

Tijdens de werkzaamheden können lange haren in de kettingzaag worden getrokken. De gebruiker kan hierdoor ernstig letsel oplopen.
- Lang haar in een paardenstaart binden en dusdanig vastmaken, dat het zich boven de scholders bevindt.
Tijdens de werkzaamheden können voorwerpen met een hoge slelheid maar boven worden geslingerd. De gebruiker kan letsel oplopen.

Draag een nauwsluitende veiligheidsbril. Geschikte veiligheidsbrillen zich aan de hand van de norm EN 166 of de nationale voorschriften

4 Veiligheidsinstrumenties Nederlands

getest en met de betreffende codering te koop.

STIHL adviseert een gelaatsbeschermer te dragen.
Een strak bovenstuk met lange mouwen dragen.

Vallende voorwerpen können leiden tot letsel aan het hoofd.

• Alsijdens de werkzaamheden takken{kunnen vallen:een veiligheidshelm dragen.

Tijdens de werkzaamheden kan stof opdwarrelen en kuren er dampen ontstaan. Ingeademd(e) stof en dampen kuren schadelijk zichn voor de gezondheid en allergische reacties veroorzaken.

Als er stof opdwarrett of damp ontstaat: Een stofmasker dragen.

• Hiertoe ongeschikte kleding kan blijven haken in hout, struikgewas en in de kettingzaag. Gebruikers zonder geschikte kleding konnen ernstig letsel oplopen.

Draag nauwsluitende kleding.
Doe sjaals en sieraden af.

Tijdens de werkzaamheden kan de gebruiker in contact komen met de rondddraaiende zaagketting. De gebruiker kan hierdoor ernstig letsel oplopen.
Een lange broek met snijprotectie dragen.
Tijdens de werkzaamheden kan de gebruiker zich snijden aan het hout. Tijdens de reinigings- of onderhoudswerkzaamheden kan de gebruiker in contact komen met de zaagketting. De gebruiker kan letsel oplopen.
- Werkhandsschoenen van een slijt vast materiaal dragen.
- Als de gebruiker ongeschikte schoenen draagt, kan hij uitglieden. Als de gebruiker in contact kommt met de ronddraaiende zaagketting, kan deze snijwonden oplopen. De gebruiker kan letsel oplopen.
- Kettingzaaglaarzen met snijprotectie dragen.

4.5 Werkgebied en -omgeving

4.5.1 Kettingzaag

WAARSCHUWING

Buitenstaanders, kinderen en dieren kunden de gevaren van de kettingzaag en de opgeworpen voorwerpen Niet herkennen en de gevaren hiervan Niet inschatten. Onbevoegde personen, kinderen en dieren kunden ernstig letsel oplopen en er kan materiaèle schade ontstaan.

Buitenstaanders, kinderen en huisdieren op afstand houden van het werkgebied.
Kettingzaag nicht zonder toezicht latent.
Zorg ervoor dat kinderen nicht met de kettingzaag können spelen.

• De kettingzaag is nicht waterdicht. Als er in de regen of in een vochtige omgeving worden gewerkt, kan dit leiden tot een elektrische stroomstoot. De gebruiker kan letsel oplopen en de kettingzaag kan worden beschadigd.

Niet in de regen en nicht in een vochtige omgeving werken.

• Elektrische componenten van de kettingzaag hunnen vonden veroorzaken. Vonden hunnen inlicht ontvambare of een explosieve omgeving brand en explosionsveroorzaken. Personen hunnen zwaar letsel oplopen of worden gedood en er kan materiele schade ontstaan.

Niet werken in een Licht ontvlambare en nicht in een explosieve omgeving.

4.5.2 Accu

WAARSCHUWING

■ Buitenstaanders, kinderen en dieren können de gevaren van de accu Niet herkennen en de gevaren hiervan Niet inschatten. Buitenstaanders, kinderen en dieren können ernstig letsel oplopen.

Buitenstaanders, kinderen en huisdieren op afstand houden.
De accu nicht zonder toezicht lately.
Zorg ervoor dat kinderen nicht met de accu kunnen spelen.

• De accu is nicht beschermd gegen alle invloeden van buitenaf. Als de accu blootstaat aan bepaalde invloeden van buitenaf kan de accu in brand vliegen, exploderen of onhersteltaar beschadigd raken. Personen können ernstig letsel oplopen en er kan materiaèle schade ontstaan.

De accu gegenitte en vuur beschermen.
De accu nicht in het vuur werpen.

De accu Niet buiten de aangegeven temperatuurgrenzen opladen, gebruiken en opbergen, 0.7.

De accu bijkleine metalen voorwerpen van daan houden.
De accu Niet bloootstellen aan hoge druk.

• Buitenstaanders en kinderen kuren de geva-ren van de acculader en de elektrische stroom Niet herkennen en ook Niet inschatten. Buitenstaanders, kinderen en dieren kuren ernstig of fataal letsel oplopen.

Buitenstaanders, kinderen en huisdieren op afstand houden.
Zorg ervoor dat kinderen nicht met de acculader{kennen spelen.

• De acculader is nicht waterdicht. Als er in de regen of in een vochtige omgeving worden gewerkt, kan dit leiden tot een elektrische stroomstoot. De gebruiker kan letsel oplopen en de acculader kan worden beschadigd.

• Deze Niet gebruiken in de regen en nicht in een vochtige omgeving.

• De acculader is nicht beschermd gegen alle invloeden van buitenaf. Als de acculader aan bepaalde invloeden van buitenaf is blootgesteld, kan de acculader in brand vliegen of exploderen. Personen können ernstig letsel oplopen en er kan materièle schade ontstaan.

Acculader in een gesloten en droge ruimte gebruiken.
Acculader Niet in een Licht ontvlambare en ook Niet in een explosieve omgeving gebruiken.
Acculader Niet op eenlicht ontvlambare ondergrond gebruiken.
De accrulader nicht buiten de aangegeven temperatuurgrenzen gebruiken en bewaren, 20.7.

• Personen können struikelen over de aansluit-kabel. Personen können letsel oplopen en de acculader kan worden beschadigd.

De aansluitkabel plat op de vloer leggen.

4.6 Veilige staat

4.6.1 Kettingzaag

De kettingzaag verkeert in de veilige staat als aan de volgende voorwaarden is voldaan:

• De hettingzaag is nicht beschadigd.
• De kettingzaag is schoon en droog.

• De kettingvanger is nicht beschadigd.

• De kettingrem functioneert.

• De bedieningselementen werken en zich nicht gewijzigd.
• De fittingsmering functioneert.

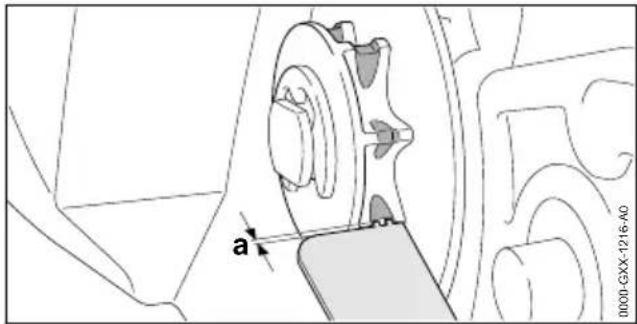

• De inloopsporen op het kettingtandwiei zich Niet dieper dan 0,5mm
• Een in deze gebruiksaanwijzing aangegeven combinatie van zaagblad en zaagketting is gemonteerd.
• Het zaagblad en de zaagketting zijn correct gemonteerd.
• De zaagketting is correct gespannen.
• Alleen origineel STIHL toebehoren voor deze hettingzaag is gemonteerd.
• Het toebehoren is correct gemonteerd.
• De olietankdop is gesloten.

WAARSCHUWING

In een nicht-veilige toestand können onderden Niet meer maar behoren functioneren en kunden veiligheidsvoorzieningen buiten werk-ing worden gezet. Personen können ernstig of dodelijk letsel oplopen.

• Met een onbeschadigde hettingzaag werkken.
• Als de kettingzaag verruild of nat is: de kettingzaag reinigen en lien drogen.
• Met een onbeschadigde hettingvanger werkken.
  Aan de kettingzaag geen wijzigingen aanbrengen. Uitzondering: montage van een indeze gebruiksaanwijzing aangegeven combinatie van zaagblad en zaagketting.
• Als de bedieningselementen nicht functioneren: Niet met de kettingzaag werken.
  Alleen origineel STIHL toebehoren voor deze kettingzaag monteren.

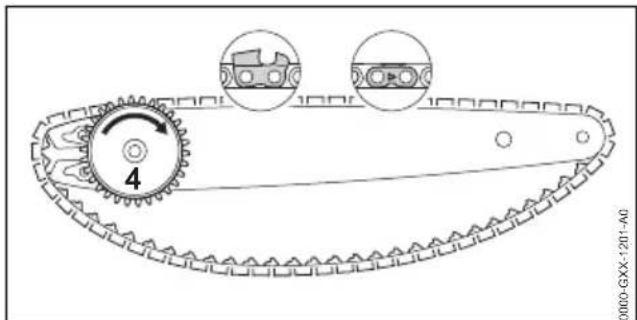

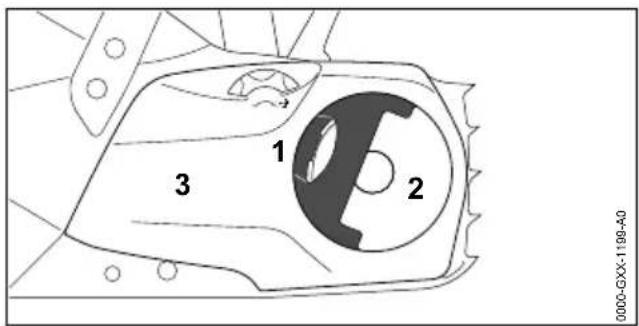

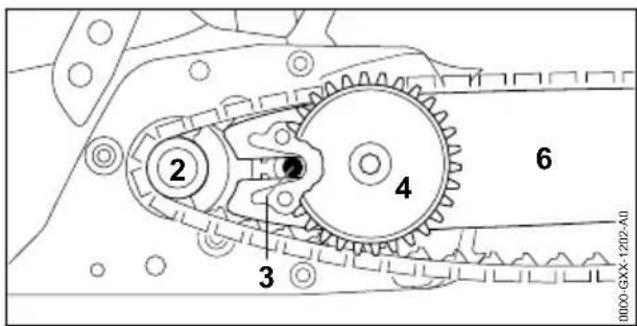

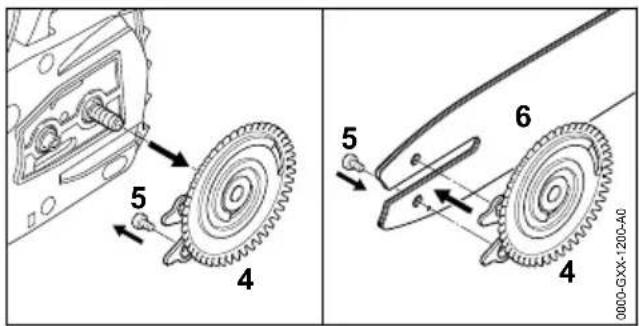

  Zaagblad en zaagketting zo monteren als in\ deze gebruiksaanwijzing staat beschreiben.
• Monteer het toebehoren zoals in deze handleiding of in de handleiding van het toebehoren beschreiben staat.
• Geen voorwerpen in de openings van de hettingzaag steken.
  Olietankdop sluiten.
• Versreten of beschadigde stickers verran-gen.
• Als er onduidelijkheid bestaat: contact opnemen met een STIHL dealer.

4.6.2 Zaagblad

Het zaagblad verkeert in de veilige staat als aan de volgende voorwaarden is voldaan:

• Het zaagblad is nicht beschadigd.
• Het zaagblad is nicht verrormd.

4 Veiligheidsinstrumenties Nederlands

• De groef is zo diep als of dieper dan de minimale groefdiepte, 20.3.
• Er bevinden zich geen bramen op de randen van de groef.
• De groef is nicht versmald of verbreed.

WAARSCHUWING

In een onveilige staat kan het zaagblad de zaagketting Nieteer correct geleiden.De ronddraaiende zaagketting kan van het zaagblad springen. Personen konnen ernstig of oneself dodelijk letsel oplopen.
Met een onbeschadigd zaagblad werken.
- Als de diepte van de groefkleiner is dan de minimale groefdiepte: zaagblad verrangen.
Zaagblad wekelijks ontdoen van bramen.
- Als eén en ander nicht duidelijk is: verzoeken wij u contact op te nemen met een STIHL dealer.

4.6.3 Zaagketting

De zaagketting verkeert in de veilige staat als aan de volgende voorwaarden is voldaan:

• De zaagketting is nicht beschadigd.
• De zaagketting is correct aangescherpt/geslepen.

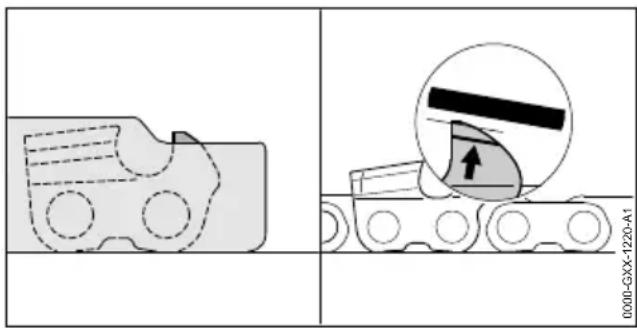

• De slijtagemarkeringen op de zaagtanden zijn zichtaar.

WAARSCHUWING

In een nicht-veilige staat kunden componenten niedeer correct functioneren en kunden deveiligheidsinrichtingen zich uitgeschakeld. Per-. sohon kunden ernstig of zelfs dodelijk letsel oplopen.
- Met een onbeschadigde zaagketting werkken.

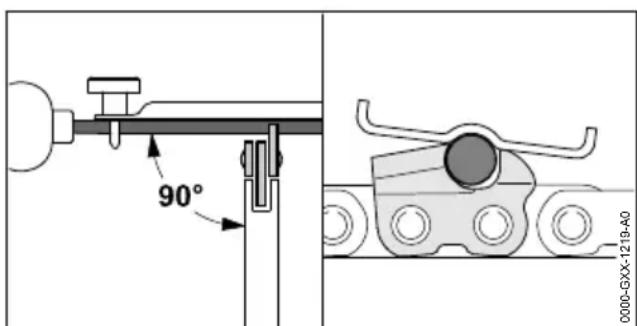

Zaagketting correct aanscherpen/sijpen.
- Indien er onduidelijkheden bestaan: contact opnemen met een STIHL dealer.

4.6.4 Accu

De accu verkeert in een veilige staat als aan de volgende voorwaarden is voldaan:

• De accu is onbeschadigd.
• De accu is schoon en droog.
• De accu fonctioneert en is nicht gemodifieerd.

WAARSCHUWING

In een nicht veilige staat kan de accu Niet更是 correct functioneren. Personen können ernstig letsel oplopen.

Alleen met een onbeschadigde en goed werkende accu werken.
Een beschadigde of defeche accu nicht laden.

• Als de accu vuil is: de accu reinigen.
• Als de accu nat of vochtig is: de accu laten drogen, 20.8.
• Geen wijzigingen aanbrengen aan de accu.
• Geen voorwerpen in de openings van de accu steken.
• Elektrische contacten van de accu Niet met metalen voorwerpen met elkaar verbinden en kortsluiten.
  Accu Niet openmake.
• Versreten of beschadigde stickers verran-gen.

Uit een beschadigde accu kan vloeistof weglekken. Als de vloeistof in contact kommt met de huid of de ogen, kann den huid of de ogen geirriteerd raken.

Contact met de vloeistof voorkomen.
- Als contact met de huid heeftplaatsgevonden: was de betreffende plekken op de huid met veel water en zeep.
- Als contact met de ogen heeftplaatsgevonden: was de ogen ten minste 15 minutes met veel water en raadpleeg een arts.

Een beschadigde of defecte accu kan een ongewone geur veroorzaken, roken of branden. Personen kuren ernstig of dodelijk letsel oplopen en er kan materièle schade ontstaan.

• Als de accu vreemd ruikt of rookit: de accu niet gebruiken en bij brandbare stoffen van daan houden.
• Als de accu brandt: de accu met een brandblusser of water proberen te blussen.

4.6.5 Acculader

De acculader verkeert in de veilige staat als aan de volgende voorwaarden is voldaan:

• De acculader is nicht beschadigd.
• De acculader is schoon en droog.

WAARSCHUWING

In een nicht-veilige staat kuren componenten nicht更是 correct functioneren en kuren de veiligheidsinrichtingen zijn uitgeschakeld. Personen kuren ernstig of zichs dodelijk letsel oplopen.

Een onbeschadigde acculader gebruiken.
- Als de acculader verruild of nat is: acculader reinigen en lien drogen.
Aan de acculader geen wijzigingen aanbrengen.
- Geen voorwerpen in de openings van de acculader steken.
- Elektrische contacten van de acculader nicht met metalen voorwerpen verbinden en kortsluiten.

Nederlands 4 Veiligheidsinstrumenties

• Als er zich buiten het werkgebied geen Personen binnen gezoorafstand bevinden, kan er in geval van nood geen hulp worden geboden.
• Waarborgen dat er zich buiten het werkgebied Personen binnen gehoorafstand bevinden.
• De gebruiker kan in bepalde situatuies nicht更是geconcentreerdwerken. De gebruiker kan de controle over de hettingzaag verliezen, struikelen, vallen en ernstig letsel oplopen.
  Rustig en met overleg werken.
• Als de Lichtomstandigheden en het zich slecht zijn: Niet met de kettingzaag werken.
  Kettingzaag alleen bedieren.
  Niet boven schouderhoogte werken.
  Op obstakels letten.
• Staand op de grond werkken en het evenwicht behouden. Als er op hoogte要去 worden gewerkt: een hefbordes of een voilige steiger gebruiken.
  Wannervermoeidheidsverschijnselen optreten:een pauze inlassen.
• Door de ronddraaiende zaagketting kan de gebruiker snijwonden oplopen. De gebruiker kan hierdoor ernstig letsel oplopen.
• De ronddraaiende zaagketting nicht aanraken.
• Als de zaagketting door een voorwerp worden geblokkeerd: Kettingzaag uitschakelen, kettingrem inschakelen en accu eruit nemen. Pas dan het voorwerp wegnemen.
• De ronddraiende zaagketting worden en zet uit. Als de zaagketting Niet voldoende wordt gesmeerd en nagespannen, kan de zaagketting van het zaagblad springen of breken. Personen können ernstig letsel oplopen en er kan materièle schade ontstaan.
  Zaagkettingolie gebruiken.
  Tijdens de werkzaamheden regelmatig het oliepeil in de olietank controlleren. Voordat de zaagkettingolie is opgebruikt: Zaagkettingolie bijvullen.
  Tijdens de werkzaamheden regelmatig de spanning van de zaagketting controeren. Als de spanning van de zaagketting te laag is: de zaagketting spannen.
  ■ Als de werkking van de kettingzaag zichijdens de werkzaamheden wijzigt of deze zich ongewoon gedraagt, kan de kettingzaag in een

onveilige staat verkeren. Personen können ernstig letsel oplopen en er kan materiaële schade ontstaan.

De werkzaamheden beeindigen, accu weg-nemen en contact opnemen met een STIHL dealer.

Tijdens de werkzaamheden können trillingen door de kettingzaag worden gezormd.

Handschoenen dragen.
Werkpauzes inlassen.
- Als er tekenen van een slechte doorbloedding optreden: een arts raadplegen.

• Als de ronddraaiende zaagketting contact maakt met een hard voorwerp kutnen vonden ontstaan. Vonden kuren in een brandbare omgeving leiden tot brand. Personen kuren zwaar letsel oplopen of worden gedood en er kan materièle schade ontstaan.
  Niet in een brandbare omgeving werken.
• Als de schakelhendel worden losgelaten draait de zaagketting nog even door. De bewegende zaagketting kan snijwonden toebrengen aan Personen. Personen können ernstig letsel oplopen.
  Wacht tot de zaagketting Nieteer draait.

WAARSCHUWING

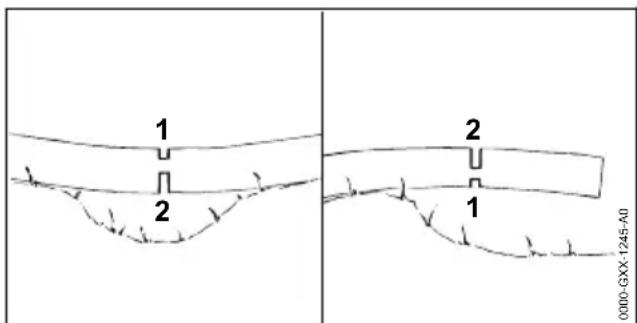

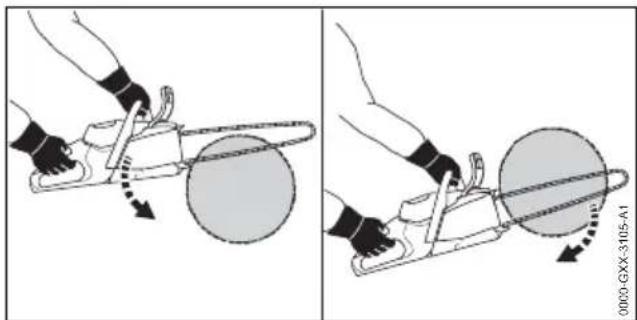

■ Als hout dat onder spanning staat worden gezaagd, kan het zaagblad worden ingeklemd. De gebruiker kan de contrôle over de ketting-zaag verliezen en zwaar letsel oplopen.

Eerst een ontlastingszaagsnede in de drukzijde (1) aanbrengen, cervolgens een kapzaagsnede in de trekzijde (2) aanbrengen.

GEVAAR

• Als in de buurt van onder spanning staande kabels worden gewerkt kan de zaagketting in contact komen met de onder spanning staande kabels en deze beschadigen. De gebruiker kan ernstig of dodelijk letsel oplopen.

Niet in de buurt van onder spanning staande kabels werken.

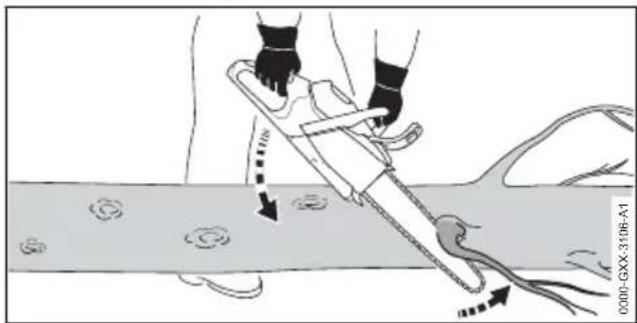

4.7.2 Van takken ontdoen

WAARSCHUWING

• Als de gevelde boom eerst aan de onderzijde van alle takken worden ontdaan kan deBoom Niet更是 worden ondersteund door takken op de grond. Tijdens de werkzaamheden kan deboom bewegen. Personen konnen ernstig of zichs dodelijk letsel oplopen.

Grotere takken aan de onderzijde pas doorzagen als de boom op lenghte is gezaagd.
Niet staand op de stam werken.

Tijdens het van takken ontdoen kan een afgezaagde tak maar beneden vallen. De gebruiker kan struikelen, vallen en ernstig letsel oplopen.

• Boom vanaf de voet van de stam maar de boomkruin toe van takken ontdoen.

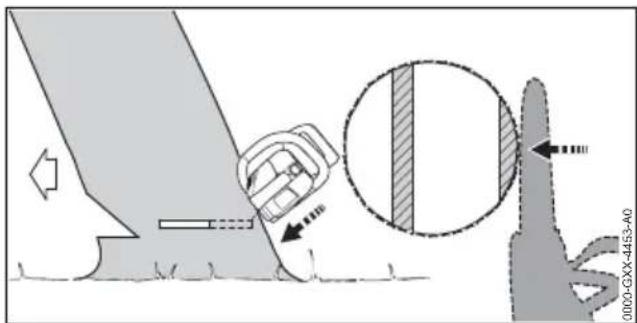

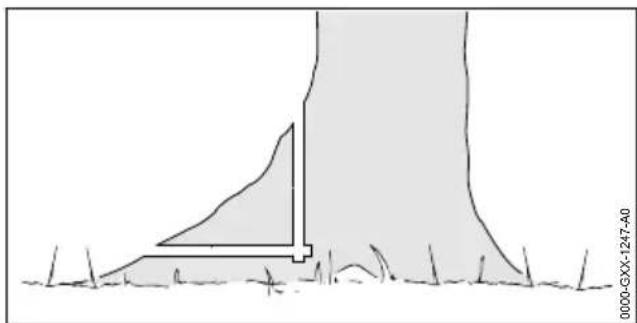

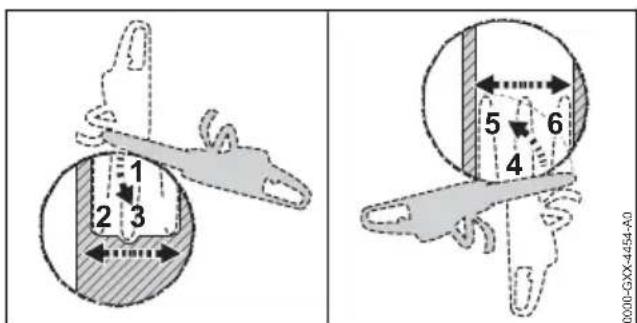

4.7.3 Vellen

WAARSCHUWING

• Ongeofende Personen kuren de bevaren bij het vellen Niet inschatten. Personen kuren ernstig of dodelijk letsel oplopen en er kan materièle schade ontstaan.

De gebruiker要去 beschikken over relevante kennis van kaptechnieken en ervaring met kapwerkzaamheden.
Als er onduidelijkheden zijn: een ervaren expert raadplegen voor ondersteuning en voor het bepalen van de geschikte veltechniek.

Tijdens het vellen kan een boom en kunnen takken op personen of voorwerpen vallen. Hoe groter vallende delen zich, des te groter het risico is dat personen ernstig of dodelijk letsel kuren oplopen. Het gevolg kan materiaèle schade zich.

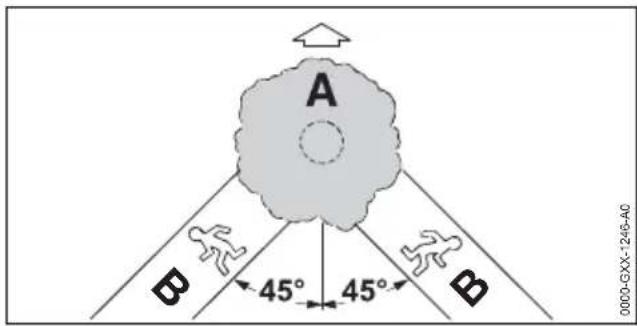

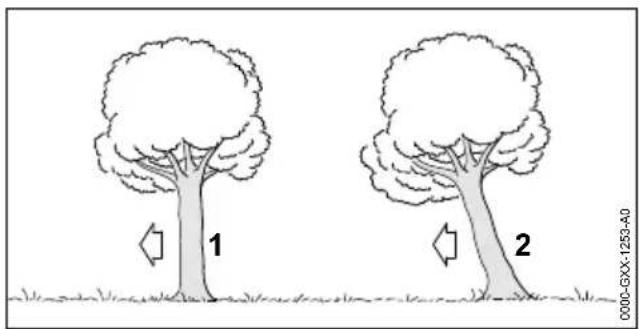

• Bepaal de velrichting zo dat het gebied waarin de boom valt open/vrij is.
  Houd buitenstaanders, kinderen en dieren buiten een afstand van een cirkel van 2,5 boomlengtes om het werkgebied.
• Verwijder aufgeb broken of dorre takken voor het vellen uit de kroon van deBoom.
• Als afgeb broken of dorre takken nicht uit de kroon van de boom+kennen worden verwijderd: een ervaren expert raadplegen voor ondersteuning en voor het bepalen van de geschikte veltechniek.

• Let op de boomkruin en boomkuinen van naast staande bomen en ontwijk vallende takken.

• Als deBoom valt, kan deze bij de stam breken of in de richting van de gebruiker terugslaan.

De gebruiker kan ernstig of dodelijk letsel oplopen.

Plan een vluchtweg zijwaarts anschter de boom.
- Loop achechterwaarts de vluchtweg in en let op de vallende boom.
Loop nicht achechteruit hellingafwaarts.

• Obstakels in het werkgebied en op de vluchtweg hunnen de gebruiker hinderen. De gebruiker kan struikelen en vallen. De gebruiker kan ernstig of dodelijk letsel oplopen.

• Verwijder obstakels uit het werkgebied en van de vluchtweg.

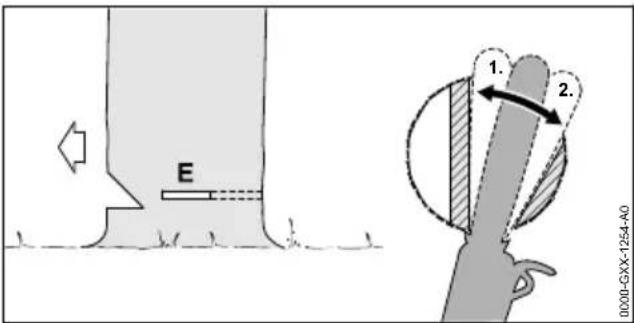

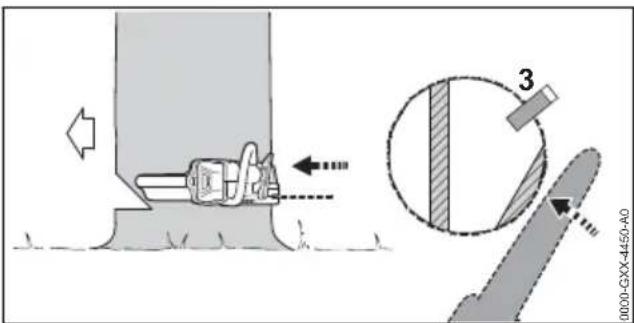

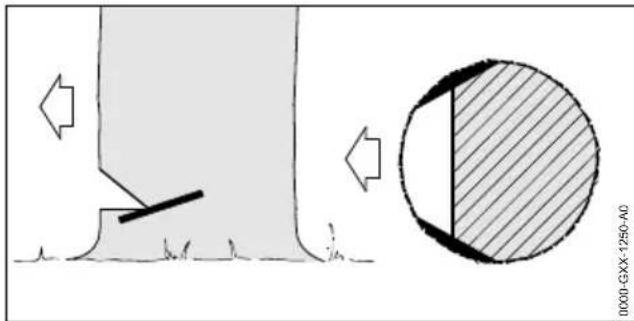

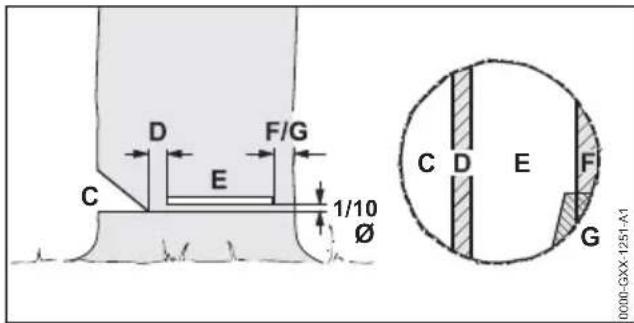

• Als de breuklijk, de veiligheidsband of de borglijk worden ingezaagd of te vroeg worden doorgezaagd, kan de velrichting Niet meer worden aangehonden of de boom kan te vroeg vallen. Personen können ernstig of dodelijk letsel oplopen en er kan materiele schade ontstaan.

Zaag de breuklijst Niet in of door.
Zaag de veiligheidsband of borglijst als LAST door.
- Als deBoom te vroeg begint te vallen: de velsnede onderbreken en op de vluchtweg terugwijken.

• Als de ronddraaiende zaagketting met het bovenste kwart gedeelte van het zaagblad contact maakt met een harde velspie en snel worden afgeremd, kan terugslag ontstaan. Personen können ernstig of dodelijk letsel oplopen.
• Gebruik velspieën van aluminium of kunststof.
  ■ Als eenBoom Niet geheel op de grond valt of in een andere boom blijft hangen, kan de gebruiker het vellen Niet meer gecontroleerd voltooien.
• Onderbreek het vellen en trek de boom met behulp van een lien of een hiertoe geschikt voertuig maar de grond.

4.8 Reactiekrachten

4.8.1 Terugslag

Nederlands 4 Veiligheidsinstrumenties

Een terugslag kan door de volgende oorzaken ontstaan:

• De ronddraaiende zaagketting maakt met het bovenste kwart gedeelte van de zaagbladneus contact met een hard voorwerp en worden snel afgeremd.
• De ronddraiende zaagketting is bij de zaagbladneus ingeklemd.

De kettingrem kan een terugslag nicht voorkomen.

WAARSCHUWING

■ Als er terugslag ontstaat, kan de kettingzaag in de richting van de gebruiker omhoog worden geslingerd. De gebruiker kan de controle over de kettingzaag verliezen en zwaar letsel oplopen of zichs worden gedood.
Houd de hettingzaag met beiden handen vast.
Houd het lichaam buiten het verlengde zwenkbereik van de kettingzaag.
Ga te werk zoals in denen handleiding staat beschreiben.
Werk nicht met het bovenste kwart gedeelte van de zaagbladneus.
Werk met een correct aangescherpte/geslepen en correct gespannen zaagketting.
- Gebruik een terugslaggereduceerde zaag-ketting.
- Gebruik een zaagblad met eenkleine zaagbladneus.
Zaag met vol gas.

4.8.2 In het hout trekken

Als met de onderzieje van het zaagblad worden gewerkt, worden de kettingzaag wegetrokken van de gebruiker.

WAARSCHUWING

• Als de ronddraaiende zaagketting contact maakt met een hard voorwerp en snel worden afgeremd, kan de kettingzaag plotseling met große kracht van de gebruiker weg worden getrokken. De gebruiker kan de controle over de kettingzaag verliezen en zwaar letsel oplopen of zichs worden gedood.

• De kettingzaag met beiden handen vasthouden.
  Zo werken als in denen handleiding staat beschreiben.
  Het zaagbladrecht in de zaagsnede geleiden.
  De kam correct plaatsen.
  Met vol gas zagen.

4.8.3 Terugstoot

Als met de bovenzijde van het zaagblad worden gewerkt, worden de kettingzaag maar de gebruiker toe gestoten.

WAARSCHUWING

• Als de ronddraaiende zaagketting contact maakt met een hard voorwerp en snel worden afgeremd, kan de kettingzaag plotseling met große kracht maar de gebruiker toe worden gestoten. De gebruiker kan de controle over de kettingzaag verliezen en zwaar letsel oplopen of zichs worden gedood.

De kettingzaag met beiden handen vasthouden.
Zo werken als in denen handleiding staat beschreiben.
- Het zaagbladrecht in de zaagsnede geleiden.
Met vol gas zagen.

4.9 Laden

WAARSCHUWING

Tijdens het laden kan een beschadigde of een defecte acculader stinken of roken. Personen können letsel oplopen en er kan materiele schade ontstaan.
- De netstekker uit de contactdoos trekken.
- De acculader kan bij een ontoreikende warm-teafvoer oververhit worden en in brand raken. Personen können zwaar letsel oplopen of worden gedood en er kan materiaèle schade ont-staan.
Acculader nicht afdekken.

4.10 Elektriciteit aansluiten

Contact met stroomvoerende componenten kan ontstaan door de volgende oorzaken:

• De aansluitkabel of de verlangkabel is beschadigd.
• De netstekker van de aansluitkabel of de verlangkabel is beschadigd.
• De contactdoos is nicht correct geinstalleerd.

GEVAAR

• Contact met stroomvoerende componenten kan leiden tot een stroomschok. De gebruiker kan ernstig of dodelijk letsel oplopen.

• Controller dan de aansluitkabel, de verlang-kabel en de netstekker hiervan Niet zich beschadigd.

Als de aansluitkabel of de verlangkabel beschadigd is:
- beschadigdeplaats Niet aanraken.
Trek de netstekkeruit de contactdoos.

Aansluitkabel, verlengkabel en de netstekkers ervan met droge handen beetpakken.
Netstekker van de aansluitkabel of de verlangkabel in een correct geinstalleerde en beveiligde contactdoos met randaarde steken.
Acculader via een aardlekschakelaar (30 mA, 30 ms) aansluten.

Een beschadigde of nicht geschikte verlangkabel kan leiden tot een elektrische schok. Personen können ernstig of dodelijk letsel oplopen.
- Gebruik een verlangkabel met de juiste kabeldoorsnede, 20.6.

WAARSCHUWING

Tijdens het laden kan een verkeerde netspanning of een verkeerde netfrequentie leiden tot overspanning in de acculader. De acculader kan hierbij worden beschadigd.

• Controlleren of de netspanning en de netfrequentie van het lichtnet corresponderen met de gegevens op het typeplaatje van de acculader.

• Als de acculader op een meervoudige contactdoos is aangesloten, können de elektrische onderdelen tijdens het opladen worden overbelast. De elektrische componentenlopen warm worden en in brand vliegen. Personen können ernstig of dodelijk letsel oplopen en er kan materièle schade ontstaan.

Zorg ervoor dat de vermogensgegevens op de meervoudige contactdoos nicht worden overschreden door het totaal van de gegevens op het typeplaatje van de acculader en alle op de meervoudige contactdoos aangesloten elektrische apparaten.

• Een verkeerd neergelegde aansluitkabel en verlangkabel kuren beschadigd raken en personen kuren hierover struikelen. Personen kuren letsel oplopen en de aansluitkabel of verlangkabel kan worden beschadigd.

De aansluitkabel en verlangkabel zo neerleggen en kenmerken, dat Personen nicht küssen struikelen.
De aansluitkabel en verlangkabel zo neerleggen, dat ze Niet onder spanning staan of verwikkeld zich.
De aansluitkabel en verlangkabel zo neerleggen, dat ze nicht beschadigd, geknikt of geplet können worden of schuren.
Aansluitkabel en verlangkabel beschemmen gegenitte,olie en chemicalien.
De aansluitkabel en verlangkabel neerleggen op een droge ondergrund.

Tijdens de werkzaamheden worden de verlang-kabel warm. Wanner de warmte Niet kan worden afgevoerd, kan de warmte brand veroorzaken.
- Als er een kabelhaspel worden gebruikt: de kabelhaspel volledig afwikkelen.
■ Als er elektrische bedrading en leidingen in de muur zitten, können deze worden beschadigd als de acculader op de muur worden bevestigd. Contact met elektrische bedrading kan leiden tot een elektrische schok. Personen können ernstig letsel oplopen en er kan materiele schade ontstaan.
- Controlleren of er op de geplande plaats geen elektrische bedrading en leidingen in de muur zitten.

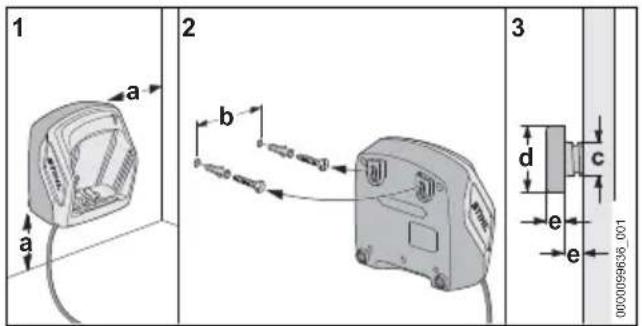

■ Als de acculader Niet zoals in deze handleiding staat beschreiben op de muur is gemonteerd, kan de acculader of de accu van de muur vallen of kan de acculader te heet wor

Nederlands 4 Veiligheidsinstrumenties

Acculader zo op de muur monteren als in\ deze handleiding staat beschreiben.

• Als de acculader met aangebrachte accu op een muur worden gemonteerd, kan de accu uit de acculader vallen. Personen können letsel oplopen en er kan beschadiging optreden.
  De acculader eerst aan de muur monteren en daarna de accu plaatsen.

4.11 Vervoeren

4.11.1 Kettingzaag

WAARSCHUWING

Tijdens het vervoer kan de kettingzaag kanteilen of verschuiven. Personen konnen letsel oplopen en er kan materièle schade ontstaan.

Accu wegemen.

Kettingrem inschakelen.
- Kettingbeschermer zo over het zaagblad schuiven dat deze het gehele zaagblad afdekt.
Kettingzaag met spanbanden, riemen of een net dusdanig beveiligien, dat hij nicht kan kantelen en nicht kan bewegen.

4.11.2 Accu

WAARSCHUWING

• De accu is Niet beschermd gegen alle invloeden van buitenaf. Als de accu aan bepaalde invloeden van buitenaf worden blootgesteld, kan de accu worden beschadigd en kan er materiiele schade ontstaan.
  Een beschadigde accu nicht vervoeren.
  Tijdens het vervoer kan de accu omvallen of verschuiven. Personen können letsel oplopen en er kan beschadiging optreden.
  De accu in de verpakking zo verpakken dat deutsche nicht kan bewegen.
• Verpakking zo borgen dat deze nicht kan vallen en verschuiven.

4.11.3 Acculader

WAARSCHUWING

Tijdens het vervoer kan de acculader omvallen of versuschuiven. Personen können letsel oplopen en er kan beschadiging optreden.

De netstekeruit de contactdoos trekken.
Accu verwijderen.

De accrulader met spanbanden, riemen of een net dusdanig beveiligigen, dat deze nicht kan omvallen en nicht kan verschuiven.
- De aansluitkabel is nicht bedoeld om de acculader.daaraan te dragen.De aansluitkabel en de acculader kannen worden beschadigd.

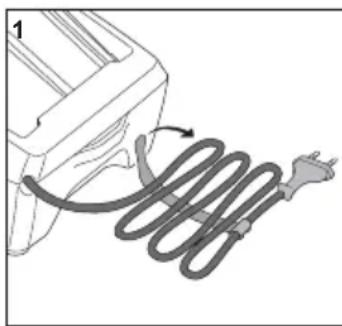

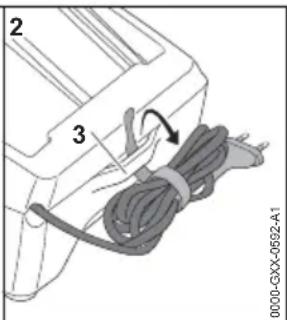

De aansluitkabel opwikkelen en aan de acculader bevestigen.

4.12 Opslaan

4.12.1 Kettingzaag

WAARSCHUWING

• Kinderen können de gezaren van de kettingzaag Niet herkennen en ook Niet inschatten. Kinderen können ernstig letsel oplopen.

Accu wegemen.

Kettingrem inschakelen.
- Kettingbeschermer zo over het zaagblad schuiven dat deze het gehele zaagblad afdekt.
De kettingzaag buiten het bereik van kinde- ren opslaan.

• De elektrische contacten op de kettingzaag en metalen onderdelen können door vocht corroderen. De kettingzaag kan worden beschadigd.

Accu wegemen.

De kettingzaag schoon en droog opslaan.

4.12.2 Accu

WAARSCHUWING

• Kinderen können de gezaren van de accu nicht herkennen en ook Niet inschatten. Kinderen können ernstig letsel oplopen.
  De accu buiten het bereik van kinderen opslaan.
• De accu is Niet beschermd gegen alle invloeden van buitenaf. Als de accu aan bepaalde invloeden van buitenaf worden blootgesteld, kan de accu onherstelbaar worden beschadigd.
  De accu schoon en droog opslaan.
  Berg de accu in een gesloten ruimte op.
  De accu apart van de hettingzaag opslaan.
• Als de accu in de acculader wordenbewaard: de netstekker uit het stopcontact trekken en de accu met een laadniveau:tussen 40% en 60% bewaren (2 groene leds).

5 Motorzaag klaarmaken voor gebruik Nederlands

De accu nicht buiten de aangegeven temperatuurgrenzen bewaren, 20.7.

4.12.3 Acculader

WAARSCHUWING

• Kinderen können de gezaren van de acculader Niet herkennen en ook Niet inschatten. Kinderen können ernstig of zichs dodelijk letsel oplopen.

Netstekkeruit de contactdoos trekken.

De acculader buiten het bereik van kinde- ren opslaan.

• De acculader is Niet beschermd gegen alle invloeden van buitenaf. Als de acculader aan bepaalde invloeden van buitenaf worden bloot-gesteld, kan de acculader worden beschadigd.

Netstekkeruit de contactdoostrekken.

• Als de acculader warm is: de acculader soften afkoelen.

De accrulader schoon en droog opslaan.

De accrulader in een gesloten ruimte opslaan.

De accrulader nicht buiten de aangegeven temperatuurgrenzen bewaren, 20.7.

• De aansluitkabel is nicht bedoeld om de acculader.daaraan te dragen of op te hangen.De aansluitkabel en de acculader können worden beschadigd.

• De acculader bij het huis vastpakken en vasthouden. Aan de acculader is een handgreepkom aangebracht voor het gemakkelijk optillen van de acculader.

De accrulader ophangen aan de muurhouser.

4.13 Reiniging, onderhoud en reparation

WAARSCHUWING

• Alsijdens de reinigings-, onderhouds- of reparatiewerkzaamheden de accu in de kettingzaag worden geplaatst, kan de kettingzaag onbedoeld worden ingeschakeld. Personen können ernstig letsel oplopen en er kan materièle schade ontstaan.

Accu verwijderen.

Kettingrem inschakelen.

Agressieve reinigingsmiddelen, het reinigen met een waterstraal of punctige voorwerpen hunnen de kettingzaag, het zaagblad de zaagketting, de accu en de acculader beschaden. Als de kettingzaag, het zaagblad, de zaagket

ting, de accu of de acculader Niet op de juiste wijze werden gereinigd, kuren componenten nicht更是 correct functioneren en kuren de veiligheidsinrichtingen zijn uitgeschakeld. Personen kuren ernstig letsel oplopen.

Kettingzaag, zaagblad, zaagketting, accu en acculader zo reinigen als staat beschreiben in deze handleiding.
- Als de kettingzaag, het zaagblad, de zaagketting, de accu en de acculader Niet op de juiste wijze werden onderhonden of gerepareerd, hunnen componenten Nieteer correct functioneren en hunnen de veiligheidsinrichtingen zich uitgeschakeld. Personen hunnen ernstig of dodelijk letsel oplopen.
- De kettingzaag, accu en acculader nicht selbst onderhonden of repareren.
- Als aan de kettingzaag, de accu of de acculader onderhouds- of reparatiewerkzaamheden要去en worden uitgevoerd: contact opnemen met een STIHL dealer.
- Zaagblad en zaagketting zo onderhonden of repareren als in deze gebruiksaanwijzing staat beschreiben.
Tijdens de reinigings- of onderhoudswerkzaamheden aan de zaagketting kan de gebruiker letsel oplopen door de scherpe zaagtanden. De gebruiker kan letsel oplopen.
- Werkhandsschoenen van een slijt vast materiaal dragen.

5 Motorzaag klaarmaken voor gebruik

5.1 Kettingzaag klaarmaken voor gebruik

Telkens voor het begin van de werkzaamheden要去en de volgende handelingen worden uitgevoerd:

Controlleren of de volgende delen zich in de veilige staat bevinden:
- Kettingzaag, 4.6.1.
-Zaagblad,4.6.2.
- Zaagketting, 6.3.
- Accu, 6.4.
Acculader, 4.6.5.
Accu controlleren/testen, 11.7.
Accu volledig laden, 2.
Kettingzaag reinigen, 16.1.
Zaagblad en zaagketting monteren, 1.1.1.
Zaagketting spannen, 7.2.
Zaagkettingolie bijvullen, 17.3.
Kettingrem controlleren, 1.4.
Bedieningselementen controlleren, 1.5.

Nederlands 6 Accu laden en leds

Kettingsmering controlleren, 1.6.
- Als deutsche handelingen nicht kuren worden uitgevoerd: de kettingzaag nicht gebruiken en contact opnemen met een STIHL dealer.

6 Accu laden en leds

6.1 Acculader aan een muur monteren

De acculader kan aan een muur worden gemonteerd.

Acculader zo op een muur monteren dat aan de volgende voorwaarden worden voldaan:

• Juiste bevestigingsmaterialen zijn gebrukt.
• De acculader is waterpas.

De volgende maatvoering is aangehouden:

• a = minimaal 100 mm
• b (voor AL 101) = 75 mm
• b (voor AL 301) = 100 mm
• b (voor AL 500) = 120 mm
• c = 4,5mm
• d = 9mm
• e = 2,5 mm

6.2 Accu laden

De laadtijd is afhankelijk van diverse invloeden, zoals bijv. de temperatuur van de accu of de omgevingtemperatuur. Voor een optimale prestatie要去en de aanbevolen temperatuurbereiken in acht worden genomen, 20.8. De werkelijkde laadtijd kan afwijken van de aangegeven laadtijd. De laadtijd is te vinden op www.stihl.com/charging-times.

Als de netstekker op een contactdoos is aangesloten en de accu in de acculader worden geplaatst, start de laadprocedure automatisch. Als de accu

volledig is geladen, schakelt de acculader automatischuit.

Tijdens het laden worden de accu en de acculder warmer.

Netstekker (6) in een goed bereikbare contactdoos (7) aansluiten.

De accelader (3) voert een zelftest UIT. De led (4) brandt ca. 1 seconde lang groen en ca. 1 seconde lang rood.

Aansluitkabel (5) aanbrengen.
Accu (2) in de geleidingen van de acculader (3)plaatsen en tot aan de aanslag hierop drukken.

De led (4) brandt groen. De leds (1) branden groen en de accu (2) worden geladen.

• Als de led (4) en de leds (1) op de accu nicht meer branden: de accu (2) is volledig geladen kanuit de acculader (3) worden genomen.
• Als de acculader (3) zich而来 wird gebrukt: de netstekker (6) uit de contactdoos (7) trekken.

6.3 Laadtoestand weergeven

Druktoets (1) indrukken.
De leds branden ca. 5 seconden lang groen en wegen de laadtoestand wee.
- Als de rechterled groen knippert: accu laden.

6.4 Leds op de accu

De leds kuren de laadtoestand van de accu of storingen aangeven. De leds kuren groen of rood branden of knipperen.

7 Motorzaag completeren Nederlands

Als de leds groen branden of knipperen worden de laadtoestand weergegeven.

• Als de leds rood branden of knipperen: storingen opheffen, 9. In de kettingzaag of in de accu zit een storing

6.5 Led op acculader

De led geeft de status van de acculader weeR.

Als de led groen brandt, worden de accu geladen.

• Als de led rood knippert: storingen opheffen. In de acculader zit een storing.

7 Motorzaag completeren

7.1 Zaagblad en zaagketting mon-teren en uitbouwen

7.1.1 Zaagblad en zaagketting monteren

De combinaties van zaagblad en zaagketting, die passen bij het kettingtandwiel en mogen worden gemonteerd, staan aangegeven in de technische gegevens, 121.

• Motorzaag uitschakelen, kettingrem inschakelen en accu eruit nemen.

• Greep (1) van de vleugelmoer (2) omhoog klappen.
  Vleugelmoer (2) zo lang linksom draaien tot het kettingtandwieldeksel (3) kan worden weggenomen.
  Kettingtandwieldeksel (3) Wegnemen.

Spanring (4) Wegnemen.
Bout (5) losdraaien.
- Zaagblad (6) zo op de spanning (4) leggen dat beiden tappen van de spanning (4) in de boringen van het zaagblad zitten.

De orientering van het zaagblad (6) speelt geen rol. De opdruk op het zaagblad kan ook ondersteboven staan.

Bout (5) aanbrengen en vastdraaien.

• Zaagketting zo in de groef van het zaagblad leggen, dat de pijlen op de verbindingsschakels van de zaagketting aan de boenzijde in de draairichting� gericht.
• Spanring (4) tot aan de aanslag rechtsom draaien.

Zaagblad met spanning en zaagketting zo op de motorzaagplaatsen dat aan de volgende voorwaarden worden voldaan:

• De spanring (4) is maar de gebruiker gericht.
• De aandrijfschakels van de zaagketting vallen in de tanden van het kettingtandwiel (2).
• De kop van de bout (3) valt in het sleufgat van het zaagblad (6).

Kettingrem losen.
- Spanring (4) zo lang linksom draaien tot de zaagketting gegen het zaagblad ligt. Hierbij de aandrijschakels van de zaagketting in de groef van het zaagblad geleiden.

Het zaagblad en de zaagketting liggen gegen de motorzaag.

Nederlands 7 Motorzaag compleeten

• Het kettingtandwieldeksel zo op de motorzaag aanbrengen, dat dit gewelijkigt met de motorzaag.
• Als het kettingtandwieldeksen het gewelijkigt met de motorzaag: het spontandwiei verdraaien en het kettingtandwieldekseI opnieuw aanbren gen.

De tanden van het spantandwiel vrijpen aan in de tanden van de spanning.

• De vleugelmoer zo lang rechtsom draaien tot het kettingtandwieldeksel stevig op de motorzaag is bevestigd.
  Greep van de vleugelmoer inklappen.

7.1.2 Zaagblad en zaagketting uitbouwen

Kettingzaag uitschakelen, kettingrem inschakelen en accu eruit nemen.
- Greep van de vleugelmoer omhoog klappen.
Vleugelmoer zo lang linksom draaien tot het kettingtandwieldeksel kan worden weggenomen.
Kettingtandwieldeksel wegemen.
- Spanring tot aan de aanslag rechtsom draaien. De zaagketting is ontspannen.
Zaagblad en zaagketting wegemen.
Bout van de spanning losdraaien.
Spanring wegemen.

7.2 Zaagketting spannen

Tijdens de werkzaamheden kan de zaagketting losser of strakker gaan staan. De zaagkettingspanning wijzigt. Tijdens de werkzaamheden要去 de zaagkettingspanning regelmatig worden gecontroleerd en要去 Zo nods worden nagespannen.

• Kettingzaag uitschakelen, kettingrem inschakelen en accu eruit nemen.

• Greep van de vleugelmoer (1) omhoog klappen.
  Vleugelmoer (1) 2 slagen linksom draaien. De vleugelmoer (1) is losgedraaid.
  Kettingrem loses.
  Zaagblad bij de neus optillen en het spantandwiel (2) zo lang rechtsom of linksom draaien, tot aan de volgende voorwaarden is voldaan:

• De afstand a in het midden van het zaagblad bedraagt 1 mm tot 2 mm.

• De zaagketting kan nog met twee vingers en geringe krachtsinspanning over het zaagblad worden getrokken.

• Als er een Carving-Zaagblad is gemonteerd: Spantandwiel (2) zo lang rechtsom of linksom draaien tot de aandrijfschakels van de zaag-ketting aan de onderzijde van het zaagblad nog voor de helft zichtaar�.
  Zaagblad bij de neus verder optillen en de vleugelmoer (1) zo lang rechtsom draaien tot het kettingtandwieldeksel stevig op de kettingzaag is bevestigd.

• Als de afstand a in het midden van het zaagblad Niet 1 mm tot 2 mm bedraagt: Zaagketting opniewu spannen.
• Als bij een gemonteerd Carving-Zaagblad de aandrijfschakels van de zaagketting aan de onderzijde van het zaagblad voor minder dan de helft zichtaar�: Zaagketting opnieuw spannen.
  Greep van de vleugelmoer (1) inklappen.

7.3 Zaagkettingolie bijvullen

De zaagkettingolie zorgt voor de smering en de koeling van de ronddraaiende zaagketting.

STIHL adviseert STIHL zaagkettingolie of een andere voor kettingzagen vrijgeveen zaagkettingolie te gebruiken.

• Motorzaag uitschakelen, kettingrem inschakelen en accu eruit nemen.
  Motorzaag zo op een vlakke ondergrond plaatsen dat de olietankdop maar boven is gericht.
• Het gebied rondom de olietankdop schoonma-ken met een vochtige doeK.

De olietankdop met een geschicht gereed-schap zo lang linksom draaien tot de olietankdop kan worden weggenomen.
Olietankdop wegemen.
- De zaagkettingolie zo bijvullen dat er geen zaagkettingolie worden gemorst en de olietank Niet tot aan de rand worden gezuld.

Olietankdop op de olietank plaatsen.
- Olietankdop met een gesschikt gereedschap rechtsom handvast draaien. De olietank is gesloten.

8 Kettingrem inschakelen en loosen

8.1 Kettingrem inschakelen

De motorzaag is uitgerust met een hettingrem.

De kettingrem worden bij een voldoende sterke terugslag automatisch ingeschakeld door de massatraagheid van de handbeschermer of kan worden ingeschakeld door de gebruiker.

• Handbeschermer met de linkerhand weg van de draagbeugel duwen. De handbeschermer klikt voorbaar vast. De kettingrem is ingeschakeld.

8.2 Kettingrem loses

• Handbeschermer met de linkerhand richting de gebruiker trekken. De handbeschermer klikt hoorbaar vast. De kettingrem is gelost.

9 Accu aanbrengen en weg-nemen

9.1 Accu aanbrengen

Kettingrem inschakelen.

Accu (1) zo lang in de accuschacht (2) drukken tot er een klik worden gehoord. De pijlen (3) op de accu (1) zijn nog zichtbaaren de accu (1) is in de accuschacht (2)geborgd. Tussen de kettingzaag en de accu (1) is geen elektrisch contact.
Accu (1) tot aan de aanslag in de accuschacht (2) drukken. De accu (1) klikt met een tweede klik vast en ligt gelijk met de behuizing van de kettingzaag. De kettingzaag is maar voor gebruik.

9.2 Accu wegemen

Motorzaag op een vlakke ondergrond plaatsen

• Blokveerhendel (1) indrukken. De accu (2) is ontgrendeld en kan worden weggenomen.

10 Motorzaag inschakelen en uitschakelen

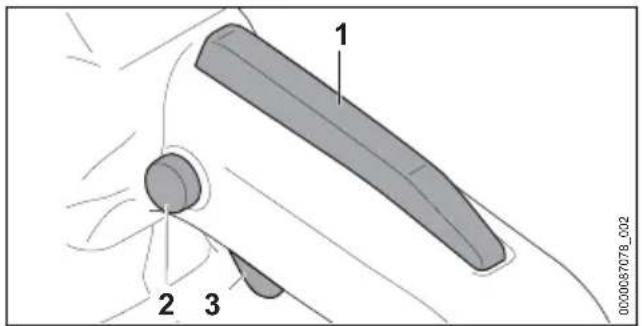

10.1 Kettingzaag inschakelen

Kettingzaag met de rechtterhand op de bedie-ningshandgreep zo vasthouden dat de duim om de bedieningshandgreep valt.
Kettingrem loses.
Kettingzaag met de linkerhand op de draagbeugel zo vasthouden dat de duim om de draagbeugel valt.

• Blokkeerknop (2) met de duim indrukken en ingedrukt honden.
  Schakelhendel (3) met de wijsvinger indrukken en ingedrukt honden.

De kettingzaag loopt aan en de zaagketting draait. De blokkeerknop (2) kan worden losgelaten.

Hoe verder de schakelhendel (3) is ingedrukt, des te sneller draait de zaagketting.

Als de Ergo-hendel (1) is ingedrukt, blijdt des schakelhendel (3) ontgrendeld. Hierdoor kan des schakelhendel worden losgelaten en weeer worden ingedrukt, zonder dat de blokkeerknop opniewu mothen ingedrukt.

Als de schakelhendel (3) en de Ergo-hendel (1) worden losgelaten, is de schakelhendel (3) geblokkeerd. De blokkeerknop (2)要去 opniew worden ingedrukt en vastgehonden, om de schakelhendel (3) te deblokkeren.

10.2 Kettingzaag uitschakelen

Schakelhendel loslaten.
De zaagketting draait nicht meer.
- Als de zaagketting verder draait: de kettingrem inschakelen, accu wegemen en contact opnemen met een STIHL dealer.
De kettingzaag is defect.

11 Kettingzaag en accu controleren

11.1 Kettingtandwiel controlleren

• Kettingzaag uitschakelen, kettingrem inschakelen en accu eruit nemen.
  Kettingrem losses.
  Kettingtandwieldekseluitbouwen.
  Zaagblad en zaagketting uittbouwen.

Inloopsponen op het kettingtandwiel controlleden met behulp van een STIHL kaliber.
- Als de inloopsponen dieper zich dan a = 0,5 ~mm : de hettingzaag Niet gebruiken en contact opnemen met een STIHL dealer.

Het kettingtandwiei moet worden verrangen.

11.2 Zaagblad controlleren

Kettingzaag uitschakelen, kettingrem inschakelen en accu eruit nemen.
Zaagketting en zaagblad uitbouwen.

• De groefdiepte van het zaagblad meten met behulp van het meetkaliber van het STIHL vijlkaliber.
  Zaagblad verrangen, als aan een van de vol-gende voorwaarden worden voldaan:

• Het zaagblad is beschadigd.

• De gemeten groefdiepte is kleiner dan de minimale groefdiepte van het zaagblad, 20.3.

• De groef van het zaagblad is verssmald of vermbr.

• Als een en ander nicht duidelijk is: verzoeken wij u contact op te nemen met een STIHL dealer.

11.3 Zaagketting controlleren

Kettingzaag uitschakelen, kettingrem inschakelen en accu eruit nemen.

De hoogte van de dieptebegrenzer (1) meten met behulp van het STIHL vijlkaliber (2). Het STIHL vijlkaliber要去 passen bij de steek van de zaagketting.
- Als een dieptebegrenzer (1) boven het vijlkaliber (2) uitsteekt: dieptebegrenzer (1) afvijlen, 17.2.

Controlleren of de slijtagemarkeringen (1 tot 4) op de zaagtanden zichtaar�<|im_start|>
- Als een van de slijtagemarkeringen op een zaagtand Niet zichtaar is: de zaagketting nicht gebruiken en contact opnemen met een STIHL dealer.
Met behulp van een STIHL vijlkaliber controleren of de aanscherphoek van de zaagtanden van 30^ is aangehouden. Het STIHL vijlkaliber要去 passen bij de steek van de zaagketting.
- Als de aanscherphoek van 30^ Niet werden aangehouden: de zaagketting aanscherpen/sijpen.
Als een en ander nicht duidelijk is: verzoeken wij u contact op te nemen met een STIHL dealer.

11.4 Kettingrem controlleren

Kettingrem inschakelen en accu eruit nemen.

WAARSCHUWING

• De zaagtanden van de zaagketting zichscherp. De gebruiker kan zich verwonden.
• Werkhandsschoenen van een slijt vast materiaal dragen.
  Proberen, de zaagketting met de hand over het zaagblad te trekken.

Als de zaagketting Niet met de hand over het zaagblad kan worden getrokken werkt de kettingrem.

• Als de zaagketting met de hand over het zaagblad kan worden getrokken: de kettingzaag Niet gebruiken en contact opnemen met een STIHL dealer.

Kettingrem inschakelen en accu eruit nemen.
Probeer de schakelhendel in te drukken zonder de blokkeerknop in te drukken.
- Als de schakelhendel kan worden ingedrukt: de kettingzaag Niet gebruiken en contact opnemen met een STIHL dealer. De blokkeerknop is defect.
Blokkeerknop indrukken en ingedrukt honden.
Ergo-hendel indrukken en ingedrukt houden.
Schakelhendel indrukken. De blokkeerknop kan worden losgelaten.
Schakelhendel en Ergo-hendel loslaten.
- Als de blokkeerknop, de Ergo-hendel of de schakelhendel moeilijk bewegen of Niet terugveren in de uitgangsstand: de kettingzaag nicht gebruiken en contact opnemen met een STIHL dealer.

De blokkeerknop, de Ergo-hendel of de schakelhendel zijn defect.

Kettingzaag inschakelen

De accu plaatsen.
Kettingrem loses.
Blokkeerknop indrukken en ingedrukt honden.
Schakelhendel indrukken en ingedrukt houden.

De zaagketting draait.

• Als er 3 leds rood knipperen: accu verwijderen en contact opnemen met een STIHL dealer. In de kettingzaag zit een storing.
  Schakelhendel loslaten.

De zaagketting draait nicht meer.

• Als de zaagketting blijdt draaien: de kettingrem inschakelen, accu wegemen en contact opnemen met een STIHL dealer.

Accu aanbrengen.
Kettingrem loses.
Zaagblad op een lichtgeleurd oppervlak richten.

Nederlands 12 Met de motorzaag werken

Kettingzaag inschakelen. Zaagkettingolie wordt weggeslingerd en is herkenbaar op het lichtgeleurde oppervlak. De kettingsmering functioneert.
Als er geen wegsglingerde zaagkettingolie, zichtaar is:

Zaagkettingolie bijvullen.
Kettingsmering opniew controlleren.
- Als er nog steeds geen zaagkettingolie op het lichtgeleurde oppervlak zichtaar is: de kettingzaag Niet gebruiken en contact opnemen met een STIHL dealer. De kettingsmering is defect.

11.7 Accu controlleren/testen

Druktoets op de accu indrukken. De leds branden of knipperen.
- Als de leds nicht branden of knipperen: accu Niet gebruiken en contact opnemen met een STIHL dealer.
In de accu zit een storing.

12 Met de motorzaag werken

12.1 Kettingzaag vasthouden en bedieren

De het vlaak (1) van de bedieningshandgreep vasthouden en bedieren, dat de duim van de linkerhand om de draagbeugel en de duim van de rechterhand om de bedieningshandgreep valt.

12.2 Zagen

WAARSCHUWING

■ Als er een terugslag optreedt kan de kettingzaag maar boven in de richting van de gebruiker worden geslingerd. De gebruiker kan ernstig of dodelijk letsel oplopen.

Zaag met vol gas.
Niet met het bovenste kwart gedeelte van de zaagbladneus zagen.

Zaagblad met vol gas zo in de zaagsnede geleiden dat het zaagblad Niet scheef worden gedrukt.

• Kam gegen het houtplaatsen en als draaipunt gebruiken.
  Zaagblad volledig zo door het hout geleiden, dat de kam.altijd weeopnieuw gegen het hout wordt geplaatst.
  Aan het einde van de zaagsnede het gewicht van de kettingzaag opvangen.

Voor een optimale prestatie要去en de aanbevolen temperatuurbereiken in acht worden genomen, 20.8.

12.3 Snoeien

Kettingzaag op de stam lately rusten.
Zaagblad met vol gas met een hefboombewegging gegen de tak drukken.
- Tak met de bovenzijde van het zaagblad doorzagen.

• Als de tak onder spanning staat: ontlastingsnede (1) in de drukzijde zagen en verrolgens vanaf de trekzijde met een zaagsnede (2) doorzagen.

12.4 Vellen

12.4.1 Velrichting en vluchtwegen vastleggen

• Velrichting zo bepalen dat het gebied waarin de boom valt open/vrij is.

Vluchtweg (B) zo bepalen dat aan de vol-gende voorwaarden worden voldaan:
- De vluchtweg (B) ligt in een hoek van 45^ ten opzichte van de velrichting (A).
- Op de vluchtweg (B) bevinden zich geen obstakels.
- De boomkruin kan in het oog worden gehonden.
- Als de vluchtweg (B) op een helling ligt要去 de vluchtweg (B) evenwijdig aan de helling lopen.

12.4.2 Werkgebied bij de stam voorbereiden

• Obstakels in het werkgebied op de stam verwijderen.
  Begroeing op de stam verwijdersen.

• Als de stam grote, gezonde worteluitlopers heeft: de worteluitlopers eerst loodrecht en cervolgens horizontal inzagen en cervolgens verwijderen.

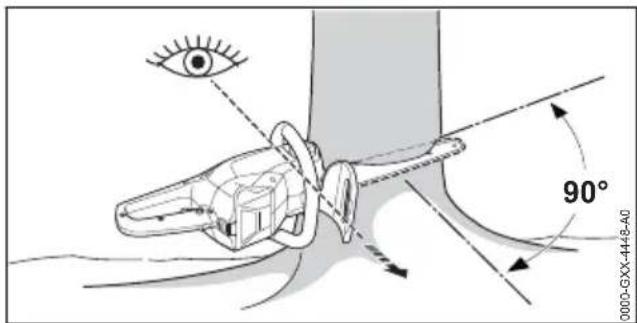

12.4.3 Valkerf inzagen

De valkerf bepaalt de richting waarin deBoom valt. De nationale rechtlijnen voor het aanbrengen van de valkerf要去en worden aangehonden.

• Motorzaag zo uitlijnen dat de valkerf haaks ten opzichte van de velrichting is en de motorzaag vlak bij de grond is.
  Horizontale zoolzaagsnedeinzagen.
• De schuine daksnede in een hoek van 45^ ten opzichte van de horizontale zoolzaagsnede inzagen.

• Als het hout gezond en langdradig is: Splintsneden zo inzagen, dat aan de volgende voorwaarden worden voldaan:

• De spintsneden zijn aan beiden+zijdengelijk.

• De spintsneden bevinden zich ter hoogte van de valkerfzool.
• De spintsneden zijn 1/10 van de stam diameter breed.

De stam scheurt Niet open als de boom valt.

12.4.4 Basisbeginselen voor de velsnede

C Valkerf

De valkeref bpaelt de velrichting.

NL Breuklijst

De breuklijst geleidt de boom als een scharnier aan de grond. De breuklijst is 1/10 van de stam diameter breed.

E Velsnede

Door middel van de velsnede worden de stam doorgezaagd. De velsnede ligt 1/10 van de stam diameter (minimaal 3cm ) boven de zool van de valkerf.

F Veiligheidsband

De veiligheidsband steunt deBoom en voorkomt voortijdig omvallen. De veiligheidsband is 1/10 tot 1/5 van de stam diameter breed.

Nederlands 12 Met de motorzaag werken

G Borglijst

De borglijst steunt de boom en voorkomt voortijdig omvallen. De borglijst is 1/10 tot 1/5 van de stam diameter breed.

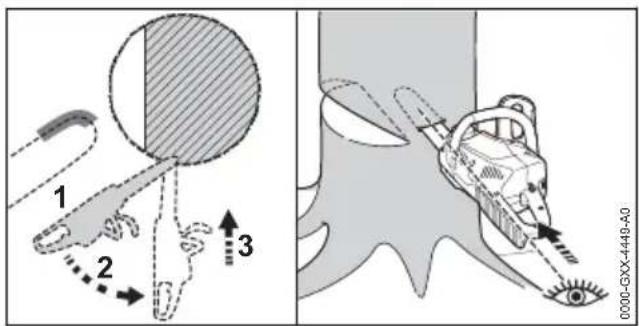

12.4.5 Insteken

Het insteken is een werktechniek die voor het vellenoodzakelijk is.

• Het zaagblad met de onderzijde van de zaagbladneus en vol gas aanbrengen.
  Zo ver inzagen, dat de zaagsnede tweemaal zo diep is als de breedte van het zaagblad.
  In de insteekstand zwenken.
  Zaagblad insteken.

12.4.6 Geschekte velsnede kiezen

Het kiezen van de juiste velsnede hangt van de volgende omstandigheden af:

• de natuurlijke hoek waaronder deBoom staat
• de takvorming van deBoom
  -beschadigingen aan de boom
• de gezondheidstoestand van deBoom
• indien er sneeuw op de boom ligt: de sneeuwbelasting
• de hellingrichting
• de windrichting en de windsnelheid
• aanwezigenaast staande bomen

Er worden anderscheid gemaakt:tussen de verschillende ontwikkelingen van deze omstandigheden. In deze handleiding worden slechts 2 ontwikkelingen beschreiben.

1 Normale boom

Een normale boom staatrechtop en heeft eengelijkmatige boomkuin.

2 Overhangende boom

Een overhangende boom staat schuin en heeft een boomkuin die in de velrichting is gericht.

12.4.7 Normale boom metkleine stam diameter vellen

Een normale boom worden gemeld door middel van een velsnede met veiligheidsband. Deze velsnede要去 worden uitgevoerd als de stam diameter kleiner is dan de werkelijkke zaagbladd-lengthe van de motorzaag.

Waarschuwing roepen.

Het zaagblad insteken in de velsnede tot dit aan de andere zichde van de stam waar zichtbaar is, 12.4.5.
De kam darüber de breuklijstplaatsen en als draaipunt gebruiken.
- De velsnede make in de richting van de breuklijk.
De velsnede make in de richting van de veiligheidsband.

• Velwig aanbrengen. De velwig要去 bij de stam diameter en de breedte van de velsnede passen.
  Waarschuwing roepen.
  Veiligheidsband met uitgestrekte armen, van buitenaf en horizontaal in het vlak van de vel-snede doorzagen.

De boom valt.

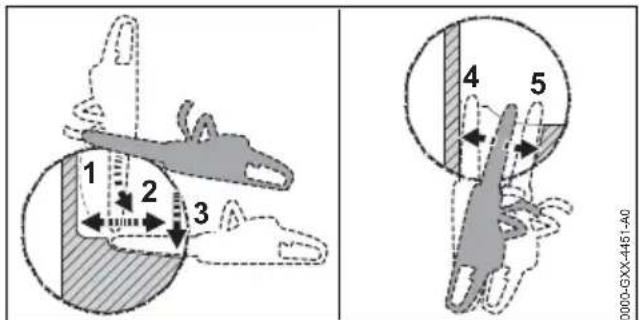

12.4.8 Normale boom met große stam diameter vellen

Een normale boom wordt gemeld door middel van een velsnede met veiligheidsband. Deze vel

12 Met de motorzaag werkken Nederlands

snede moet worden uitgevoerd als de stam diameter groter is dan de werkelijkke zaagbladlengthe van de motorzaag.

Waarschuwing roepen.

Kam ter hoogte van de velsnede aanbrengen en als draaipunt gebruiken.
- Motorzaag horizontally in de velsnede geleiden en zo ver möglichk zwenken.
De velsnede make in de richting van de breuklijst.
De velsnede make in de richting van de veiligheidsband.
Wisselenaar de tegenoverliggende zichde van de stam.
- Zaagblad in hetzelfde vlak in de velsnede steken.
De velsnede make in de richting van de breuklijst.
- De velsnede make in de richting van de veiligheidsband.

• Velwig aanbrengen. De velwig要去 bij de stam diameter en de breedte van de velsnede passen.
  Waarschuwing roepen.
  Veiligheidsband met uitgestrekte armen, van buitenaf en horizontaal in het vlak van de vel-snede doorzagen.

De boom valt.

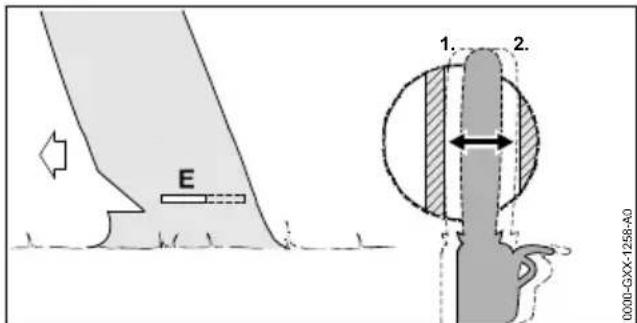

12.4.9 Overhangende boom metkleine stam-diameter vellen

Een overhangende boom worden door middel van een velsnede met borglijst gemeld. Deze velsnede要去 worden uitgevoerd als de stamdia-meterkleinerisdan de werkelijkkezaagblad-lengevandemotorzaag.

Waarschuwing roepen.

Het zaagblad insteken in de velsnede tot dit aan de andere zichde van de stam waar zichtbaar is, 12.4.5.
De velsnede make in de richting van de breuklijst.
- De velsnede make in de richting van de borg-lijst.

Waarschuwing roepen.
De borglij met uitgestrekte armen van buitenaf en schuin van boven doorzagen. De boom valt.

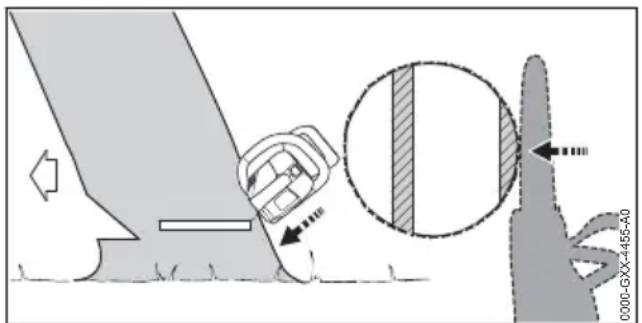

12.4.10 Overhangende boom met große stam-diameter vellen

Een overhangende boom worden gemeld door middel van een velsnede met borglijk. Deze vel-snede要去 worden uitgevoerd als de stamdiameter groter is dan de werkelijkke zaagbladlengthe van de motorzaag.
Waarschuwing roepen.

Kam ter hoogte van de velsnede awhile de borglijk aanbrengen en als draaipunt gebruiken.
- Motorzaag horizontally in de velsnede geleiden en zo ver möglich zwenken.

De velsnede make in de richting van de breuklijst.
- De velsnede make in de richting van de borgliest.
Wisselenaar de tegenoverliggende zichde van de stam.
- Kam ter hoogte van de velsnede anschter de breuklijst aanbrengen en als draaipunt gebruiken.
- Motorzaag horizontally in de velsnede geleiden en zo ver möglichk zwenken.
- De velsnede make in de richting van de breuklijst.
- De velsnede make in de richting van de borgliest.

Waarschuwing roepen.
De borglij met uitgestrekte armen van buitenaf en schuin van boven doorzagen. De boom valt.

13 Na de werkzaamheden

13.1 Na het werk

• Motorzaag uitschakelen, kettingrem inschakelen en accu eruit nemen.
• Als de kettingzaag nat is: de kettingzaag laten drogen.
• Als de accu nat of vochtig is: de accu laten drogen, 20.8.
  Kettingzaag reinigen.

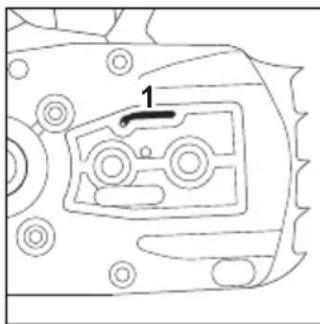

  Zaagblad en zaagketting reinigen.
  Vleugelmoer losdraaien.
• Spantandwiel 2 slagen linksom draaien. De zaagketting is ontspannen.
  Vleugelmoer vastdraaien.
  De kettingbeschermer zo over het zaagblad schuiven dat deze het gehele zaagblad afdekt.
  De accu reinigen.

14 Vervoeren

14.1 Kettingzaag vervoeren

• Motorzaag uitschakelen, kettingrem inschakelen en accu eruit nemen.
  De kettingbeschermer zo over het zaagblad schuiven dat deze het gehele zaagblad afdekt.

Kettingzaag dragen

• Kettingzaag met de rechterhand zo op de draagbeugel dragen dat het zaagblad maar achteren is gericht.

Kettingzaag in een voertuig vervoeren

De kettingzaag zo borgen dat deze nicht kan kantelen en verschuiven.

14.2 Accu vervoeren

Motorzaag uitschakelen, kettingrem inschakelen en accu eruit nemen.
Controlleren of de accu in de veilige, goede staat verkeert.
De accu zo in de verpakking verpakken dat deutsche nicht kan bewegen.
- Verpakking zo borgen dat deze nicht kan vallen en verschuiven.

De accu is onderworpen aan de eisen voor het transport van gevaarlijke goederen. De accu is geclassificeerd als UN 3480 (lithium-ionaccu's) en is gecontroleerd volgens het UN-handboek Beproevingen en Criteria, deel III, subparagraaf 38.3.

De transportvoorschriften staan vermeld op www.stihl.com/safety-data-sheets.

14.3 Acculader vervoeren

De netsteker uit de contactdoos trekken.
Accu verwijden.
- De aansluitkabel opwikkelen en aan de acculader bevestigen.
- Als de acculader in een auto worden vervoerd: de acculader met spanbanden, riemen of een net dusdanig beveiligden, dat de acculader nicht kan omvallen en nicht kan verschuiven.

15 Opslaan

15.1 Kettingzaag opslaan

• Motorzaag uitschakelen, kettingrem inschakelen en accu eruit nemen.
  De kettingbeschermer zo over het zaagblad schuiven dat deze het gehele zaagblad afdekt.
  Berg de kettingzaag zo op dat aan de vol-gende voorwaarden worden voldaan:

• De kettingzaag bevindt zich buiten het bereik van kinderen.

• De kettingzaag is schoon en droog.

• Indien de kettingzaag langer dan 30 Tage worden opgeborgen: zaagblad en zaagketting demonteren.

16 Reinigen Nederlands

15.2 Accu opbergen

STIHL adviseert de accu bij een laadtoestand tussen 40% en 60% (2 groen brandende leds) op te slaan.

De accu zo opslaan dat aan de volgende voorwaarden worden voldaan:
- De accu befindt zich buiten het bereik van kinderen.
- De accu is schoon en droog.
- De accu befindt zich in een gesloten ruimte.
- De accu is losgekoppeld van de kettingzaag.
- Als de accu in de acculader wordenbewaard: de netstekker uit het stopcontact trekken en de accu met een laadniveau:tussen 40% en 60% bewaren (2 groene leds).
- De accu is nicht buiten de aangegeven temperatuurgrenzen opgeborgen, 20.7.

LETOP

• Als de accu Niet overeenkomstig de beschrijving in deze handleiding worden opgeborgen, kan de accu diep ontladen en daardoor onherstelbaar beschadigd raken.
  Een lege accu voor het opbergen opladen. STIHL adviseert de accu bij een laadtoe-standussen 40% en 60% (2 groen brandende leds) op te bergen.
  De accu apart van de kettingzaag opslaan.

15.3 Acculader opbergen

Trek de netstekker uit de contactdoos.

• De aansluitkabel opwikkelen en aan de acculader bevestigen.
  De acculader zo opslaan dat aan de volgende voorwaarden worden voldaan:

• De acculader befindt zich buiten het bereik van kinderen.

• De acculader is schoon en droog.
• De acculader bevindt zich in een gesloten ruimte.

• De acculader is Niet opgehangen aan de aansluitkabel of aan de beugel (3) voor de aansluitkabel.

• De acculader is nicht buiten de aangegeven temperatuurgrenzen opgeborgen, 20.7.

16 Reinigen

16.1 Kettingzaag reinigen

Motorzaag uitschakelen, kettingrem inschakelen en accu eruit nemen.
Kettingzaag met een vochtige doek of STIHL horsoplosmiddel reinigen.
Deventilatiesleuven met een kwast reinigen.
Kettingtandwieldekseluitbouwen.
Gebied rondon het kettingtandwiel met een vochtige doek of STIHL harsoplosmiddel reinigen.
Vreemde voorwerpen uit de accuschacht verwijderen en de accuschacht met een vochtige doek reinigen.
Elektrische contacten in de accuschacht met een kwast of een zachte borstel reinigen.
Kettingtandwieldeksel monteren.

16.2 Zaagblad en zaagketting reini-gen

Kettingzaag uitschakelen, kettingrem inschakelen en accu eruit nemen.
Zaagblad en zaagketting uitbouwen.

• Oliekanaal (1), olietoevoerboring (2) en groef (3) met een kwast, een zachtberstel of STIHL harsoplosmiddel reinigen.
  Zaagketting met een kwast, een zachte borstel of STIHL harsoplosmiddel reinigen.
  Zaagblad en zaagketting monteren.

16.3 Accu reinigen

De accu met een vochtige doek reinigen.

16.4 Acculader reinigen

De netsteker uit de contactdoos trekken.
De accrulader met een vochtige doek reinigen.
Deventilatiesleuven met een kwast reinigen.
Elektrische contacten van de acculader met een kwast of een zachtbe borstel reinigen.

17 Onderhoud

17.1 Bramen verwijderen van zaagblad

Aan de buitenzijde van het zaagblad kan een braam worden gezormd.

• Braam met behulp van een platte vrij of een STIHL zaagbladrichter verwijden.
  Als een en ander nicht duidelijk is: verzoeken wij u contact op te nemen met een STIHL dealer.

17.2 Zaagketting lijpen

Het vraagt veel oefening zaagkettingen correct aan te scherpen/slijpen.

STIHL vijlen, STIHL vijlholders, STIHL slijppaparaten en de brochure "STIHL zaagkettingen aan-scherpen/slijpen" helpen om de zaagketting cor-rect aan te scherpen/slijpen. De brochure is via www.stihl.com/sharpening-brochure beschik-haar.

STIHL adviseert de zaagkettingen door een STIHL dealer te lately aanscherpen/slijpen.

WAARSCHUWING

• De zaagtanden van de zaagketting zich scherp. De gebruiker kan zich verwonden.
• Werkhandsschoenen van een slijt vast materiaal dragen.

• Elke zaagtand met behulp van een Ronde vijl zo vrijlen dat aan de volgende voorwaarden worden voldaan:
• De ronde vrij past bij de steek van de zaag-ketting.
• De Ronde vrij wordt van binnen waar buiten geleid.

• De ronde vrij wordt haaks ten opzichte van het zaagblad gezchoolen.

• De aanscherphoek van 30^ worden aangehonden.

Dieptebegrenzer met behulp van een vlakke vijl zo vijlen dat deze gewelijkigt met het STIHL vijlkaliber en evenwijdig aan de slijtagemarkering. Het STIHL vijlkaliber要去 passen bij de steek van de zaagketting.
- Als er onduuidelijkheden zijn: contact opnemen met een STIHL dealer.

17.3 Kettingrem onderhoden

De gebruiker kan de kettingrem nicht zich onderhonden.

De kettingrem met de volgende intervallen door een STIHL dealer lately onderhoden:

• Continu gebruik: elk kwartaal
• Periodiek gebruik: halfjaarlijkse
• Incidenteel gebruik: Jaarlijks

18 Repareren

18.1 Kettingzaag, accu en acculader repareren

De gebruiker kan de kettingzaag, het zaagblad, de zaagketting, de accu en de acculader nicht zich repareren.

• Als de kettingzaag, het zaagblad of de zaagketting zijn beschadigd: de kettingzaag, het zaagblad of de zaagketting Niet gebruiken en contact opnemen met een STIHL dealer.
• Als de accu defecte of beschadigd is: de accu verrangen.
• Als de accumulator defect of beschadigd is: de accumulator verrangen.
• Als de aansluitkabel defect of beschadigd is: de acculader Niet gebruiken en de aansluitkabel door een STIHL dealer latent verrangen.

19 Storingen opheffen

19.1 Storingen in de kettingzaag of de accu verhelpen

Storing Leds op de accu		Oorzaak Oplossing
De kettingzaag loopt bij het inschakenen nicht aan.	1 led knippert groen.	De laadtoestand van de accu is te laag.	De accu opladen.
	1 led brandt rood.	De accu is te warm of te koud.	Kettingrem inschakenen en accu eruit nemen.Laat de accu afkoelen of opwarmen.
	3 leds knippe- ren rood.	In de kettingzaag zit een storing.	Kettingrem inschakenen en accu eruit nemen.Elektrische contacten in de accuschacht reinigen.Plaats de accu.Kettingrem loses.Kettingzaag inschakenel Als er nog steeds 3 leds rood knipperen: de kettingzaag Niet gebruiken en contact opnemen met een STIHL dealer.
	3 leds branden rood.	De kettingzaag is te warm.	Kettingrem inschakenen en accu eruit nemen.De kettingzaag 20 minutes latent afkoe- len.
	4 leds knippe- ren rood.	In de accu bevindt zich een storing.	Kettingrem inschakenen en accu eruit nemen en opnieuw aanbrengen.Kettingrem losses.Kettingzaag inschakenel Als er nog steeds 4 leds rood knipperen: de accu Niet gebruiken en contact opne- men met een STIHL dealer.
	- De elektrische	aans- luiting:tussen de ket- tingzaag en de accu is onderbroken.	Kettingrem inschakenen en accu eruit nemen.Elektrische contacten in de accuschacht reinigen.Plaats de accu.
	- De kettingzaag of de accu zijn vochtig.		De kettingzaag of accu latent drogen, 20.8.
De kettingzaag schakelt tijdens het gebruik UIT.	3 leds branden rood.	De kettingzaag is te warm.	Kettingrem inschakenen en accu eruit nemen.De kettingzaag 20 minutes latent afkoe- len.
	- Er is spreke van een elektrische storing.		Kettingrem inschakenen en accu eruit nemen en opnieuw aanbrengen.Kettingzaag inschakenel.
De werkelijk van de kettingzaag is te kort.	- De accu is Niet volle- dig opgeladen.		Accu volledig laden.
	- De levensduur van de accu is overschreden.		Vervang de accu.
Na het aanbren-gen van de accu in de accelader start het laadpro- ces Niet.	1 led brandt rood.	De accu is te warm of te koud.	Accu in de accelader latent zitten.De laadprocedure start automatisch zodia het toelaatbare temperatuurbereik is bereikt.

19.2 Storingen in de acculader verhelpen

Storing Led op accu-der	Oorzaak Oplossing
De accu wordeniet opgeladen.	De led knippertrood.	De elektrische aans-luiting tussen de accu-lader en de accu is onderbroken.
		In de acculader ziteen storing.

Vrijgegeven accu: STIHL AK
Gewicht zonder accu, zaagblad en zaagketting: 2,5 kg
Maximale olietankinhoud: 110~cm^3 (0,11 l)

MSA 70.0 C

Vrijgegeven accu: STIHL AK
Gewicht zonder accu, zaagblad en zaagketting: 2,5 kg
Maximale olietankinhoud: 110~cm^3 (0,11 l)

De looptijd kan op www.stihl.com/battery-life, worden bekeken.

20.2 Kettingtandwielen en kettingsnelheden

MSA 60.0 C

De volgende kettingtandwielen können worden gemonteerd:

• 6-tands voor 1/4 P

Maximale kettingsnelheid: 14,0 m/s

MSA 70.0 C

De volgende kettingtandwielen können worden gemonteerd:

• 6-tands voor 1/4 P

Maximale kettingsnelheid: 14,0 m/s

20.3 Minimale groefdiepte van de zaagbladen

De minimale groefdiepte hangt af van de steek van het zaagblad.

1/4" P: 4 mm

20.4 STIHL AK-accu

• Accutechnologie: lithium-ion
• Spanning: 36 V
  Capaciteit in Ah: zietypeplaatje
• Energie-inhoud in Wh: zie typeplaatje
  Gewicht in kg: zie typeplaatje

20.5 Acculader STIHL AL 101

Nominale spanning: zie typeplaatje
- Frequentie: zie typeplaatje
- Nominaal vermogen: zie typeplaatje
- Laadstroom: zietypeplaatje

De laadtijden kunnen op www.stihl.com/charging-times worden bekeken.

20.6 Verlngkabels

Als gebruik worden gemaakt van een verlangkabel,要去en de aders, afhankelijk van de spanning en de lenghte van de verlangkabel minimaal de volgende doorsnede hebben:

Als de nominale spanning op het typeplaatje 220V tot 240V bedraagt:

Als de nominale spanning op het typeplaatje 100V tot 127 V bedraagt:

Kabellenge tot 10 m: AWG 14/2,0 mm²
Kabellenge 10 m tot 30 m: AWG 12/3,5 mm²

20.7 Temperatuurgrenzen

WAARSCHUWING

• De accu is nicht beschermd gegen alle invloeden van buitenaf. Als de accu bloatstaan aan bepaalde invloeden van buitenaf kan de accu in brand vliegen of exploderen. Personen kunnen ernstig letsel oplopen en er kan materiele schade ontstaan.

De accu nicht laden bij temperaturen lager dan -20^ of hoger dan +50^ .
Kettingzuiger, accu en acculader nicht gebruiken bij temperaturen lager dan -20^ of hoger dan +50^ .
Kettingzaag, accu en acculader Niet opber-gen bij temperaturen lager dan -20^ of hoger dan +70^ .

21 Combinations van zaagbladen en zaagkettingen Nederlands

20.8 Aanbevolen temperatuurbereiken

Voor een optimale prestatie van de kettingzaag, de accu en acculader要去en de volgende temperatuurbereiken in acht worden genomen:

Laden: 5^ tot 40^
- Gebruik: -10 °C tot +40 °C
- Opbergen: -20 °C tot +50 °C

Als de accu buiten de aanbevolen tempertuurbereiken worden opgeladen, gebrukt of opgeborgen, kan de prestatie verminderd zich.

Als de accu nat of vochtig is, laut deze dan ten minste 48 eer drogen bij meer dan +15^ en );ninder dan +50^ en bij een vochtigkeit van );ninder dan 70% .Een hogere luchtvochtigkeit kan de droogtijd verlengen.

20.9 Geluids- en trillingswaarden

De K-waarde voor het geluidsdrukniveau bedraagt 2 dB(A). De K-waarde voor het geluidsvermogenniveau bedraagt 2 dB(A). De Kwaarde voor de trillingswaarden bedraagt 2m / s^2

MSA 60.0 C

STIHL adviseert een gehoorbeschermer te dragen.

Geluidsdrukniveauu LpA gemeten volgens EN 62841-4-1:83 dB(A)
Geluidsvermogenniveau LWA gemeten volgens EN 62841-4-1:94 dB(A)
- Trillingswaarde a_hv gemeten volgens EN 62841-4-1:

Bedieningshandgreep: 3,4 m/s²
Draagbeugel: 3,2 m/s.

MSA 70.0 C

STIHL adviseert een gehoorbeschermer te dragen.
Geluidsdrukniveau L_pA gemeten volgens EN 62841-4-1: 83 dB(A)

Geluidsvermogenniveau LWA gemeten volgens EN 62841-4-1:94 dB(A)
- Trillingswaarde ahv gemeten volgens EN 62841-4-1:

Bedieningshandgreep: 3,4m / s^2
Draagbeugel: 3,2 m/s.

De aangeven geluids- en trillingswaarden zijn volgens een gestandaardiseerde testprocedure gemeten en+kunnen ter vergelijkking van elektrische apparaten worden geraadpleegd. De daadwerkelijk optredende geluids- en trillingswaarden kuren, afhankelijk van de manier van gebruik, afwijken van de aangegeven waarden. De aangeven geluids- en trillingswaarden kuren worden gebruikt voor een eerste inschatting van de geluids- en trillingsbelasting. De daadwerke-lijke geluids- en trillingsbelasting moet worden ingeschat. Daarbij kan ook rekening worden gehonden met de tijden waarop het elektrische apparaat is uitgeschakeld en die waarin het weliswaar is ingeschakeld, maar zonder belasting draait.

Informatie over het voldoen aan de EG-richtlijn 2002/44/EG inzake trillingen is op

www.stihl.com/vib aangegeven.

20.10 REACH

REACH staat voor een EG voorschrift voor de registratie, classificatie en vrijgave van chemica- lien.

Informatie met betrekking tot het voldoen aan het REACH-voerschrift is onder www.stihl.com/reach weergegeven.

21 Combinations van zaagbladen en zaagkettingen

21.1 Kettingzagen STIHL MSA 60.0 C, MSA 70.0 C

Steek Dikte	aand-rijfschakel/ groefbreedte	Lengte Zaagblad Aantal tan-den neu-standwiel			Aantal aand-rijfschakels	zaagketting
1/4" P 1,1 mm	25 cm	Rolloma-ic E Mini/Light 01	8	56	71 PM3 (type 3670)
	30 cm
	30 cm carving - 64
De zaaglengte van een zaagblad is afhankelijk van de gebruike kettingzaag en zaagketting. De wer-kelijke zaaglengte van een zaagblad kankleiner zich dan de vermelde lengte.

22 Onderdelen en toebehoren

22.1 Onderdelen en toebehoren

STIHL Deze symbolen kenmerken de originele STIHL onderdelen en het originele STIHL toebehoren.

STIHL adviseert alleen originele STIHL onderden en origineel STIHL toebehoren te gebruiken.

Reserveonderdelen en toebehoren van andere fabrikanten können door STIHL wat betreft betrouwbaarheid, veiligheid en geschiktheid ondanks continue marktobservatie nicht worden beoordeeld en STIHL kan ook nicht borg staan voor het gebruik ervan.

Originele STIHL onderdelen en origineel STIHL toebehoren zijn leverbaar via de STIHL dealer.

23 Milieuverantwoord afvoeren

23.1 Motorzaag, accu en acculader milieuvriendelijk afvoeren

Informatie over de afvoer is verkrijgbaar bij de gemeente of bij een STIHL dealer.

Een onjuiste afvoer kan schadelijk zijn voor de gezondheid en voor het milieu.

De STIHL producten inclusief de verpakking volgens deplaatselijke voorschriften bij een geschikt verzamelpunt voor recycling inleven.
Niet bij het huisvuil afvoeren.

24 EU-conformiteitsverklaring

24.1 Kettingzagen STIHL MSA 60.0 C, MSA 70.0 C

verklaart op eigene verantwoordelijkheid dat

• Constructie: Accukettingzaag
• merk: STIHL
• Type: MSA 60.0 C,serie-identificatie: MA04
• Type: MSA 70.0 C,serie-identificatie: MA04

voldoet aan de betreffende bepalingen van derichtlijnen 2011/65/EU, 2006/42/EG, 2014/30/EU en 2000/14/EG en in overeenstemming met detenijdve van de productiedatum geldende versies van de volgende normen is ontwikkeld en

geproduced: EN 55014-1, EN 55014-2, EN 62841-1 en EN 62841-4-1.

De EG-typegoedkeuring werd uitgevoerd aan de hand van de richtlijn 2006/42/EG, art. 12.3(b) door: VDE Pruf- u. Zertifizierungsinstitut (keurings- en certificeringsinstituut) (NB 0366), Meri-anstraße 28, 63069 Offenbach, Duitsland - Certificeringsnummer: 40055452

Voor het bepalen van het gemeten en het gegarandeerde geluidsvermogenniveau werden gehandeld volgens de richtlijn 2000/14/EG, bijlage V. MSA 60.0 C

Gemeten geluidsvermogenniveau: 95 dB(A)
Gewaarborgd geluidsniveau: 97 dB(A)
MSA 70.0 C
Gemeteng geluidsvermogenniveau: 96 dB(A)
Gewaarborgd geluidsniveau: 98 dB(A)

De technische documentation wird bij de productgoedkeuring van

ANDREAS STIHL AG & Co. KG bewaard.

Het productiejaar, het productieland en het machinenummer staan vermeld op de kettingzaag.

Waiblingen, 30-9-2022

25 UKCA-conformiteitsverklar- ring

25.1 Kettingzagen STIHL MSA 60.0 C, MSA 70.0 C

verklaart op eigeng verantwoordelijkheid dat

• Constructie: Accukettingzaag
• merk: STIHL
• Type: MSA 60.0 C,serie-identificatie: MA04
• Type: MSA 70.0 C, série-identificatie: MA04

voldoet aan de betreffende bepalingen van de Britse richtlijnen The Restriction of the Use of Certain Hazardous Substances in Electrical and Electronic Equipment Regulations 2012, Supply of Machinery (Safety) Regulations 2008, Electromagnetic Compatibility Regulations 2016 en Noise Emission in the Environment by Equipment for use Outdoors Regulations 2001 en in overeenstemming met de ten tjnde van de productiedatum geldende versies van de volgende normen is ontwikkeld en geprodueerd: EN 55014-1, EN 55014-2, EN 62841-1 en EN 62841-4-1.

De typegoedkeuring werd uitgevoerd door: VDE Pruf- u. Zertifizierungsinstitut (keurings- en certificeringsinstituut) (NB 0366), Merianstraße 28, 63069 Offenbach, Duitsland

• Certificeringsnummer: 40055452

Voor het bepalen van het gemeten en het gegarandeerde geluidsvermogenniveau werden gehandeld volgens de Britse richtig Noise Emission in the Environment by Equipment for use Outdoors Regulations 2001, Schedule 8.

MSA 60.0 C

Gemeten geluidsvermogenniveau: 95 dB(A)

Gewaarborgd geluidsniveau: 97 dB(A)

MSA 70.0 C

Gemeten geluidsvermogenniveau: 96 dB(A)

Gewaarborgd geluidsniveau: 98 dB(A)

De technische documentatione wird bij ANDREAS STIHL AG & Co. KG bewaard.

Het productiejaar, het productieland en het machinenummer staan vermeld op de kettingzaag.

Waiblingen, 30-9-2022

26 Algemene veiligheidswaarschuwingen voor elektrische gereedschappen

26.1 Inleiding

In dit hoofdstuk staan de algemene veiligheidsin-Structies volgens de norm EN/IEC 62841 voor

handgeleide, door een elektromotor aangedreven gereedschappen.

STIHL moet deze teksten afdrukken.

De onder "Elektrische verilgheit" beschreiben verilgheidsinstructies ter voorkoming van elektrische schokken gelden Niet voor de STIHL accuproducten.

WAARSCHUWING

Lees alle veiligheidsinstrumenties, voorschriften, illustraties en technische gegevens, waarvan dit elektrische gereedschap is voorzien. Als de hierna volgende instructies nicht worden opgevolgd, kan dit leiden tot elektrische schokken, brand en/of ernstig letsel. Bewaar alle veiligheidsaanwijzingen en voorschriften voor toekomstig gebruik.

Het in de veiligheidsaanwijzingen gebruikte begrip 'elektrisch gereedschap' heeft betrekking op elektrisch gereedschap voor aansluiting op hetlichtnet (met netkabel) of op elektrisch gereedschap dat als energiebron een accuHSVt (zonder netkabel).

26.2 Veiligkeit op de werkplek

a) Houd uw werkomgeving schoon en goed verlicht. Een rommelig of onverlicht werkgebied kan leiden tot ongevallen.
b) Niet met elektrisch gereedschap werken in een omgeving waar explosiegevaar bestaat en waarin zich brandbare vloeistoffen, gassen of stoffen bevinden. Elektrisch gereedschap genereert vonken die stof of dampen tot ontsteking+kunnen brengen.
c) Houd kinderen en andere personen tijdens het werken met elektrisch gereedschap op afstand. Als de aandacht worden afgeleid, kutu de controle over het elektrische gereedschap verliezen.

a) De aansluitsteker van het elektrische gereedschap moet in de contactdoos passen. Aan de steker mogen op geen enkele wijze wijzigingen worden aangebracht. Gebruik geen verloopstekers in combinatie met geaard elektrisch gereedschap. Ongewijzigde stekers en passende contactdozen beperken het risico op een elektrische schok.
b) Voorkom lichaamscontact met geaarde oppervlakken, zoals bijvoorbeeld buizen, verwarmingen, fornuizen en koelkasten. Er is

Nederlands 26 Algemene veiligheidswaarschuwingen voor elektrische gereedschappe...

een hoger risico op een elektrische schok wanner uw lichaam geaard is.

c) Bescherm elektrisch gereedschap gegen regen of vocht. Het binnendringen van water/ vocht in elektrisch gereedschap verhoegt de kans op een elektrische schok.
d) Gebruik de netkabel Niet voor andere doel-einden. Gebruik de netkabel nooit om het elektrische gereedschap te dragen of te trekken of om de stekker uit het stopcontact te trekken. De netkabel uit de buurt houden van hittebronnen, olie, scherpe randen of bewegende onderdelen. Beschadigde of in de war geraakte aansluitkabels verhogen de kans op een elektrische schok.
e) Bij het in de open lucht werken met elektrisch gereedschap, alleen verlangkabels gebruiken die geschikt zichoor gebruik buitenshuis. Het gebruik van voor buitengeschikte verlangkabels beperkt het risico op een elektrische schok.
f) Als werken met elektrisch gereedschap in een vochtige omgeving onvermijdelijk is, maak dan gebruik van een aardlekschakelaar. Het gebruik van een aardlekschakelaar verkleint de kans op een elektrische schok.

a) Wees alert, let goed op wat u doet en ga met overleg te werk bij het werken met elektrisch gereedschap. Gebruik geen elektrisch gereedschap als u moe of onder de invloed van drugs, alcohol of medicijnen bent. Een moment van onoplettendheid bij het gebruik van het elektrische gereedschap kan leiden tot ernstig letsel.
b) Draag persoonlijke beschemmende uitrusting en.altijd een veiligheidsbril.Draag alttijd een veiligheidsbril.Het dragen van persoonlijke beschemmende uitrusting zoals een stofmasker,werkschoenen met stroeve zool,een veiligheidshelm of gehoorbescherming, afhankelijk van de aard en het gebruik van het elektrische gereedschap,vermindert de kans op letsel.
c) Voorkom het per ongeluk inschakelen. Controller of het elektrische gereedschap is uitgeschakeld voordat de steker in de contactdoos worden gestoken en/of de accu worden aangesloten, het gereedschap worden opgepakt of gedragen. Als bij het dragen van het elektrische gereedschap uw vinger op de schakelaar ligt of als het elektrisch gereed

schap ingeschakeld op het Lichtnet worden aangesloten, kan dit leiden tot ongevallen.

d) Afstelgereedschap of schroefsleutels verwijderen voordat het elektrische gereedschap wordt ingeschakeld. Afstelgereedschap of een sleutel dat/die in een draaiend deel van het elektrische gereedschap zit, kan leiden tot letsel.
e) Voorkom een onnatuurlijke lichaamshouding. Zorg voor een stabiele houding en bewaar algid het evenwicht. Hierdoor kan het elektrische gereedschap in onverwachtete situaties beter onder controle worden gehonden.

f) Geschikte kleding dragen. Draag geen loshangende kleding of sieraden. Houd haren en kleding uit de buurt van bewegende delen. Loshangende kleding, sieraden of Lange haren konnen blijven haken aan bewegende delen.
g) Als er een stofafzuiig- en -opvanginrichting moet worden gemonteerd,要去en deze worden aangesloten en correct worden gebruikt. Het gebruik van een stofafzuiiginrichting beperkt het gevaar door stof.
h) Wees alert, voorkom een vals gevoel van veiligheid en lap de veiligheidsregels voor elektrisch gereedschap Niet aan uw laars, ook als u na veelvuldig gebruik volledig vertrouwd bent met elektrisch gereedschap. Achteloos handelen kan binnen een fractie van een seconde tot zwaar letsel leiden.

26.5 Gebruik en behandeling van het elektrische gereedschap

a) Het elektrische gereedschap Niet overbelasten. Gebruik voor uw werkzaamheden het waarvoort bestemde elektrische gereedschap. Met het passende elektrische gereedschap werkt u beter en veiligiberinnen het aangegeven capaciteitsbereik.
b) Geen elektrisch gereedschap gebruiken waarvan de schakelaar defect is. Elektrisch gereedschap dat Niet meer kan worden in- ofuitgeschakeld, is gevaarlijk en moet worden gerepareerd.
c) Trek de steker uit de contactdoos en/of verwijder de uitneembare accu alvorens afstelwerkzaamheden uit te voeren, toebehoren te verrangen of het apparaat op te bergen. Deze voorzorgsmaatregel voorkomt het onbedoeld aanlopen van het elektrische gereedschap.

26 Algemene verilgheidswaarschuwingen voor elektrische gereedschappe... Nederlands

d) Niet-gebruikt elektrisch gereedschap buiten het bereik van kinderen opbergen. Elektrisch gereedschap Niet laten gebruiken door personen die er net mee vertrouwd zijn of die de instructies Niet hebben gelezen. Elektrisch gereedschap is gevaarlijk als dit door onervaren Personen worden gebruikt.
e) Elektrisch gereedschap en toebehoren zorgvuldig onderhoden. Controller of de bewegende delen correct functioneren en dat deze Niet klemmen, gebroken of beschadigd zijn,ondat hierdoor de werking van het elektrische gereedschap nadelig worden beinvloed.Beschadigde onderdelen voor het gebruik van het elektrische gereedschap latent repareren.Vele ongevallen zich te wijten aan slecht onderhoven elektrisch gereedschap.
f) De messen scherp en schoon houden. Zorgvuldig geslepen messen met scherpe snijkanten klemmen minder nsel en+zijn gemakkelijker te hanteren.
g) Elektrisch gereedschap, toebehoren, wisselgereedschap enz. volgens deze instructies gebruiken. Hierbij op de arbeitsomstandigheden en de uit te voeren werkzaamheden letten. Het gebruik van elektrisch gereedschap voor andere dan de bedoelde toepassingen kan tot gevaarlijke situatuies leiden.
h) Houd de handgrepen en handgreepvlakken, schoon en olie- en vetvrij. Gladde handgrepen en handgreepvlakken staan een veilige bediening en controle over het elektrische gereedschap in onvoorziene situatuies in de weg.

26.6 Gebruik en behandeling van het accugereedschap

a) Laad de accu's alleen met acculaders die door de fabrikant worden geadviseerd. Met een acculader die geschikt is voor een bepaald type accu is er kans op brandgevaar als deze worden gezruikt voor een ander type accu.
b) Gebruik alleen de waarvoor bedoelde accu's in de elektrische gereedschappen. Het gebruik van andere accu's kan leiden tot letsel en brandgevaar.
c) De nicht-gebrukte accu uit de buurt houden van paperclips, munten, sleutels, spijkers, schroeven of andere petite metalen voorwerpen waarmee de contacten+kennen worden

overbrugd. Kortsluiting:tussen de accucontacten kan leiden tot brandwonden of brand.

d) Bij verkeerd gebruik kan accuvloeistofuit de accu weglekken. Contact hiermee voorkomen. Bij toevalig contact, met water afspoelen. Als de accuvloeistof in de ogen komt bovendien een arts raadplegen. Weglekkende accuvloeistof kan leiden tot huidirritaties of brandwonden.
e) Gebruik geen beschadigde accu's of accu's waaraan wijzigingen zijn aangebracht. Beschadigde of gewijzigde accu's können zich onvoorspelbaar gedragen en leiden tot kans op explosie of letsel.
f) Stel een accu Niet bloot aan vuur of hoge temperaturen. Vuur of temperaturen boven de 130^ (265^) kunnen leiden tot explo-. sies.
g) Volg alle instructies met betrekking tot het laden op en laad de accu of het accugereedschap nooit op buiten het in de handleiding genoemde temperatuurbereik. Verkeerd laden of laden buiten het vrijgeveen temperatuurbereik kan de accu beschadigen en kans op brand verhogen.

26.7 Service

a) Laat elektrisch gereedschap alleen reparen- ren door gekwalificeerd en vakkundig personel en alleen met originele verrangingsonderdelen. Daarmee worden gewaarborgd dat de veriligkeit van het elektrische apparaat behouden blijft.
b) Voer geen onderhoudswerkzaamhedenuit aan beschadigde accu's. Al het onderhoud aan accu's mag alleen door de fabrikant of een hiertoe gemachtigbdrijf worden uitgevoerd.

26.8 Veiligheidsinstructies voor hettingzagen

Algemene veiligheidsinstructies voor hettingzagen

a) Houd bij draaiende zaagketting alle lichaamsdelen uit de buurt van de zaagketting. Controlleroor het starten of de zaagketting nergens tegenaan ligt. Bij werkzaamheden met een kettingzaag kan een moment van onachtzaamheid ertoe leiden dat de kleding of lichaamsdelen door de zaagketting worden gegrepen.

b) Houd de kettingzaag altijd met de rechtterhand op de awhile handgreep en de linkerhand op de voorste handgreep vast. Het vasthonden van de kettingzaag in de omgekeerde werkholding verhoogt het risico op letsel en mag dan ook nicht worden toegepast.
c) Houd de kettingzaag alleen vast bij de geisoleerde handgrepen, odomat de zaagketting verborgen elektrische kabels kan raken. Het contact van de zaagketting met een onder spanning staande kabel kan de metalendelen van het apparaat onder spanning zieten en leiden tot een elektrische schok.
d) Draag oogbescherming. Verdere beschernende uitrusting voor het gehoor, hoofd, de handen, benen en voeten worden geadviseerd. Geschikte veiligheidskleding reducert het risico op letsel door rondvliegende spanen en onbedoeld contact met de zaagketting.
e) Met de hettingzaag Niet in een boom, op een ladder, een dak of onstabiele draagvlakken werken. Bij het werk den een dergelijk manier is er kans op letsel.
f) Let alkijd op een veilige houding en gebruik de kettingzaag alleen als u stevig op een stabiele en veilige ondergrond staat. Een gladde ondergrond en een instabel draagvlak, zoals op een ladder konnen leiden tot het verlies van de controle over de kettingzaag.
g) Houd er bij het doorzagen van een onder spanning staande tak rekening mee dat deze terugveert. Als de spanning in de houtvezels vrijkomt, kan de onder spanning staande tak degene die met de zaag werk t raken en/of de controle over de kettingzaag doein verliezen.
h) Wees bijzonder voorzichtig bij het zagen van kreupelhout enjonge bomen. Het dunne materiaal kan vastlopen in de zaagketting en tegen u aanslaan of uuit evenwicht brengen.
i) Draag de kettingzaag aan de voorste hand-greep in uitgeschakelde staat, houd de zaag-ketting van het lichaam afgewend. Bij transport of opslag van de kettingzaag altijd de beschermer aanbrengen. Het voorzichtig omgaan met de kettingzaag redueert de kans op een onbedoeld contact met de draaiende zaagketting.
j) Volg de instructies voor de smering, de kettingspanning en het verrangen van de zaag-

ketting. Een ondeskundig gespannen of gesmeerde ketting kan breken of de kans op terugslag aanzienlijk verhogen.

k) Alleen hout zagen. De kettingzaag nicht gebruiken voor werkzaamheden waarvoordeze Niet is bedoeld. Bijvoorbeeld: gebruik de kettingzaag Niet voor het zagen van metaal, plastic, metselwerk of bouwmateriaielen die Niet van hout zich. Het gebruik van de kettingzaag voor werkzaamheden waarvoordeze Niet is bedoeld kan leiden tot gevaarlijke situations.
I) Niet proberen een boom te vellen voordat u een helder inzicht hebt in de risico's en de vermijding ervan. Tijdens het vellen van de boom kan zwaar letsel ontstaan voor de gebruiker of omstanders.
m) Volg alle aanwijzingen wonneer u de kettingzaag ontdoet van opgehoopt materiaal, deze opbergt of hieraan onderhoudswerkzaamhedenuitvoert. Controller of de schakelaar isuitgeschakeld en de accu is verwijderd. Eon onverwachtte inschakeling van de kettingzaag tijdens het verwijderen van materiaalophopingen of tijdens onderhoudswerkzaamheden kan ernstig letsel veroorzaken.

26.9 Oorzaak en voorkomen van een terugslag

Terugslag kan optreten als de neus van het zaagblad een obstakel raakt of als het hout doorbuigt en de zaagketting in de zaagsnede vastklemt.

Contact met de zaagbladneus kan in vele gevallen tot een onverwachtte, maar achefteren gerichte reactie leiden, waar bij het zaagbladaar boven en in de richting van degene die de zaag bedient, worden geslagen.

Het vastklemmen van de zaagketting aan de bovenzijde van het zaagblad kan het zaagblad bliksemsnel terugstoten in de richting van degene die ermee werk.

Elk van deze reacties kan ertoe leiden dat u de controle over de zaag verliest en möglichk zwaar letsel oploopt. Vertrouv Niet alleen op de in de kettingzaag ingebouwde veiligheidsinrichtingen. Als gebruiker van een kettingzaag moet u verschillende maatregelen nemen om zo een ongeval en letsel te voorkomen.

Een terugslag is het gevolg van verkeerd of onjuist gebruik van het elektrische gereedschap. Dit kan door geschikte voorzorgsmaatregelen,

26 Algemene veiligheidswaarschuwingen voor elektrische gereedschappe... Nederlands

zoals hierna staat beschreiben, worden voorkomen:

• Houd de zaag met beiden handen vast, waar bij de duim en de vingers de handgrepen van de kettingzaag omsluiten. Breng uw lichaam en de armen in een stand waarmee u de terugslagkracht kurz opvangen. Als de juiste maatregelen zich genomen, kan degene die de zaag bedient de terugslagkrachten beheersen. Nooit de kettingzaag loslaten.
• Voorkom een abnormale lichaamshouding en zaag nooit boven schouderhoogte. Hierdoor wordt een onbedoeld contact met de zaag-bladneus voorkomen en is een betere controle over de kettingzaag in onverwachtete situatuies möglichk.
• Monteer altijd de door de fabrikant voorgeschreveven verrangingszaagbladen en zaagkettingen. Verkeerde verrangingszaagbladen en zaagkettingen konnen leiden tot het breken van de ketting en/of terugslag.
• Volg de instructies van de fabrikant voor het slijpen en het onderhoud van de zaagketting op. Een te lage dieptebegrenzer verhoegt de neiging tot terugslag.

0458-022-9601-A
