MSA 60 C - Säge STIHL - Kostenlose Bedienungsanleitung

Produkttyp	Akku-Kettensäge
Marke	STIHL
Modell	MSA 60 C
Antrieb	STIHL AK Lithium-Ionen-Akku (kompatibles Ladegerät AL 101, AL 301, AL 500)
Bestimmungsgemäße Verwendung	Holzschneiden, Entasten, Fällen von Bäumen mit geringem Durchmesser
Kettenbremse	Automatische oder manuelle Auslösung durch vorderen Handschutz
Führungsschiene	Länge gemäß zulässigen Kombinationen (siehe Anleitung)
Kette	Kettensägekette mit einstellbarem Schärfen und Spannen
Kettenrad	Spannzahnrad zum Einstellen der Kette
Griff	Bediengriff mit Auslöser und Rohrgriff
Sicherheitseinrichtungen	Vorderer und hinterer Handschutz, Kettenstopp, Kettenschutz
Akku-Anzeige	LED-Anzeige für Ladezustand und Störungen
Ladegerät	STIHL AL 101/301/500, automatisches Laden mit LED-Anzeige
Garantierter Schallleistungspegel	97 dB(A) gemäß Richtlinie 2000/14/EG
Regelmäßige Wartung	Reinigung, Überprüfung der Kettenspannung, Schmierung, Schärfen
Reparaturfähigkeit	Reparatur durch STIHL Fachhändler, Originalteile
Sicherheitsnormen	EN 62841-1, EN 62841-4-1
Akku-Typ	Wiederaufladbarer Lithium-Ionen-Akku (AK-Serie)
Akkukapazität (Richtwert)	Variiert je nach AK-Modell (z.B. AK 20, AK 30, usw.)
Ladezeit (Richtwert)	Variiert je nach Ladegerät und Akku (siehe www.stihl.com/charging-times)

Häufig gestellte Fragen - MSA 60 C STIHL

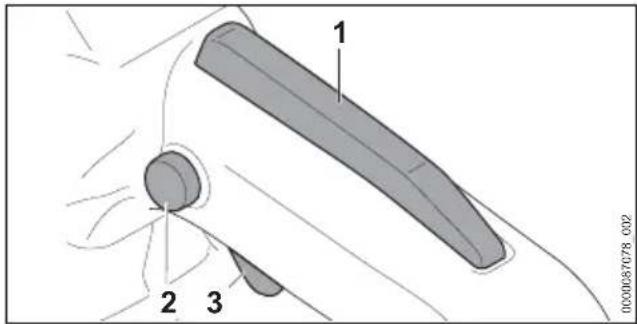

Wie starte ich die Kettensäge MSA 60 C?

Zum Starten den Akku einlegen, die Kettenbremse lösen, den Entriegelungsknopf drücken und gedrückt halten, dann den Schalter drücken. Die Kette beginnt sich zu drehen. Loslassen zum Stoppen.

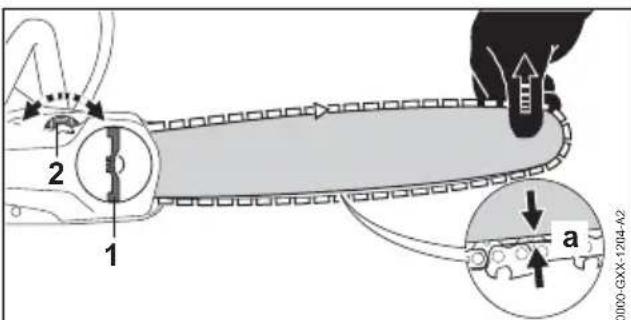

Wie spanne ich die Kette?

Kettensäge stoppen, Akku entfernen, Flügelmutter lösen, dann das Spannzahnrad drehen, bis der Abstand zwischen den Treibgliedern 1–2 mm in der Mitte der Führungsschiene beträgt. Dann die Flügelmutter festziehen.

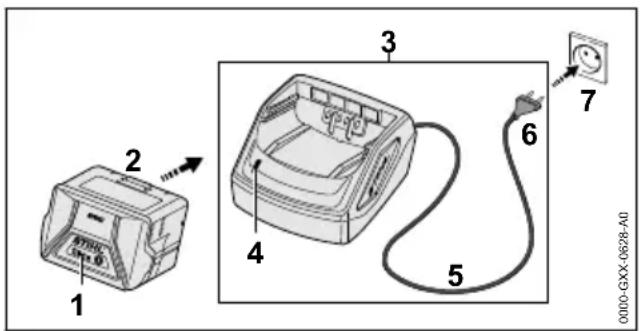

Wie lade ich den Akku auf?

Stecken Sie das Ladegerät in eine Steckdose, setzen Sie den Akku ein, bis er einrastet. Der Ladevorgang startet automatisch. Die LEDs zeigen den Ladezustand an. Wenn der Akku voll ist, entnehmen Sie ihn.

Was tun, wenn der Akku nicht leuchtet?

Drücken Sie die Taste am Akku. Wenn die LEDs nicht leuchten, ist der Akku möglicherweise entladen, beschädigt oder außerhalb des Temperaturbereichs. Laden Sie ihn auf oder wenden Sie sich an einen STIHL Händler.

Wie reinige ich die Kettensäge?

Akku entfernen. Verwenden Sie ein feuchtes Tuch zur Reinigung der Außenseite. Verwenden Sie keine aggressiven Reinigungsmittel oder Wasserstrahl. Reinigen Sie regelmäßig Führungsschiene und Kette mit einer Bürste.

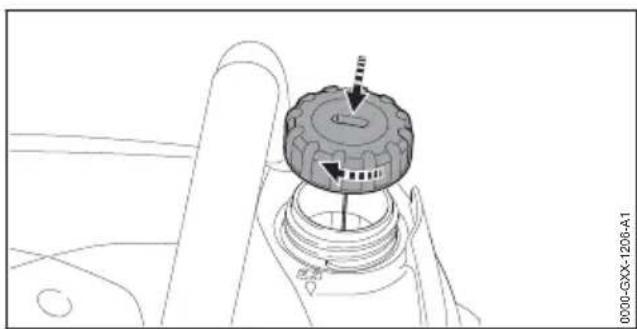

Welches Öl für die Kette verwenden?

Verwenden Sie STIHL Haftkettenöl oder ein gleichwertiges Öl zur Schmierung und Kühlung der Kette. Füllen Sie den Öltank vor jedem Gebrauch.

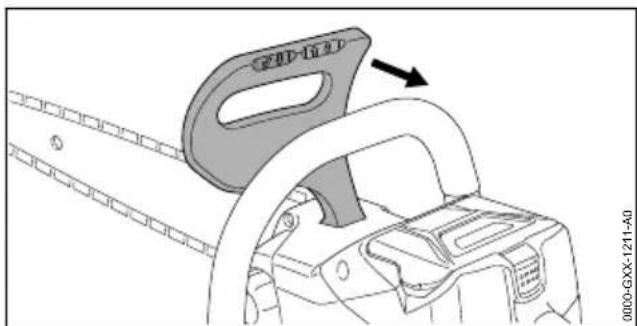

Wie aktiviere ich die Kettenbremse?

Mit der linken Hand den vorderen Handschutz nach vorne (vom Griff weg) drücken, bis er mit einem Klicken einrastet. Die Kettenbremse ist dann aktiviert.

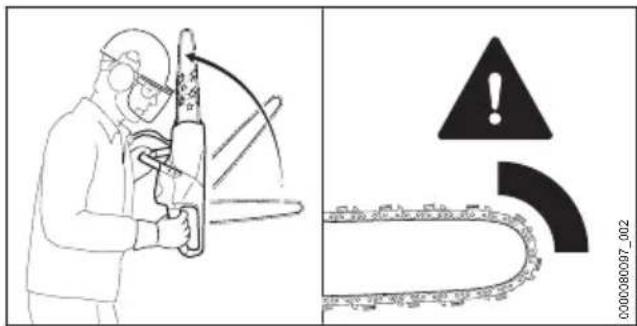

Was tun bei Rückschlag?

Halten Sie die Kettensäge fest mit beiden Händen, arbeiten Sie nicht mit dem oberen Viertel der Führungsschiene, verwenden Sie eine gut geschärfte und richtig gespannte Kette, und arbeiten Sie mit Vollgas. Die Kettenbremse kann automatisch auslösen.

Wie transportiere ich die Kettensäge?

Akku entfernen, Kettenbremse aktivieren, Kettenschutz aufsetzen. Tragen Sie sie am Rohrgriff mit der Führungsschiene nach hinten. Im Fahrzeug sichern, um ein Verrutschen zu verhindern.

Wo kann ich die Kettensäge reparieren lassen?

Überlassen Sie Reparaturen einem STIHL Fachhändler. Verwenden Sie nur Original STIHL Ersatzteile für Sicherheit und Zuverlässigkeit.

BEDIENUNGSANLEITUNG MSA 60 C STIHL

2-36 Gebrauchsanleitung

36-68 Instruction Manual

1 Vorwort. 2
2 Informationen zu dieser Gebrauchsanleitung 2
3 Übersicht 3
4 Sicherheitshinweise 4
5 Motorsäe einsatzbereit machen. 15
6 Akku laden und LEDs. 15
7 Motorsäge zusammenbauen 16
8 Kettenbremse einlagen und losen 18
9 Akku einsetzen und herausnehmer. 18
10 Motorsäge einschalten und ausschalten...19
11 Motorsäge und Akku prüfen. 19
12 Mit der Motorsäge arbeiten 21
13 Nach dem Arbeiten 25
14 Transportieren 25
15 Aufbewahren 26
16 Reinigen 27
17 Warten 27
18 Reparieren 28
19 Störungen beheben 28
20 Technische Daten 29
21 Kombinationen der Führungsschienen und Sägeketten 31
22 Ersatzteile und Zubehör. 31
23 Entsorgen. 31
24 EU-Konformitätserklarung. 31
25 Anschriften 32
26 Allgemeine Sicherheitshinweise für Elektrowerkzeuge 33

1 Vorwort

Liebe Kundin, lieber Kunde,

es freut uns, dass Sie sich für STIHL entschieden haben. Wir entwickeln und fertigen unsere Produkte in Spitzenqualität entsprechend der Bedürfnisse unserer Kunden. So entstehen Produkte mit hoher Zuverlösigkeit auch bei extre-mer Beanspruchung.

STIHL steht auch für Spitzenqualität beim Service. Unser Fachhandel gewährleistet kompetente Beratung und Einweisung sowie eine umfassende technische Betreuung.

STIHL bekennt sich ausdrücklich zu einem nachhaltigen und verantwortungsvollen Umgang mit der Natur. Diese Gebrauchsanleitung soll Sie unterstützen, Ihr STIHL Produkt über eine large Lebensdauer sicher und umweltfreundlich einzusetzen.

Wir danken Ihnen für Ihr Vertrauen und wünschen Ihnen viel Freude mit ihrem STIHL Produkt.

NA

Dr. Nikolas Stihl

WICHTIG!VOR GEBRAUCH LESEN UND AUFBEWAHREN.

2 Informationen zu dieser Gebrauchsanleitung

2.1 Geltende Dokumente

Es gelten die lokalen Sicherheitsvorschriften.

Zusätzlich zu dieser Gebrauchsanleitung folgende Dokumente lessen, verstehen und aufbewahren:

• Sicherheitshinweise Akku STIHL AK
• Sicherheitsinformation für STIHL Akkus und Produkte mit eingebautem Akku: www.stihl.com/safety-data-sheets

2.2 Kennzeichnung der Warnhinweise im Text

GEFAHR

Der Hinweis weist auf Gefahren hin, die zuschweren Verletzungen oder zum Tod führen.
Die genannten Maßnahmen konnen schwere Verletzungen oder Tod vermeiden.

WARNING

• Der Hinweis weist auf Gefahren hin, die zuschweren Verletzungen oder zum Tod führen können.
  Die genannten Maßnahmen konnen schwere Verletzungen oder Tod vermeiden.

HINWEIS

Der Hinweis weist auf Gefahren hin, die zu Sachschaden führen können.
Die genannten Maßnahmen konnen Sachschaden vermeiden.

2.3 Symbole im Text

Dieses Symbol verweist auf ein Kapitel in dieser Gebrauchsanleitung.

3 Übersichts Deutsch

3 Übersicht

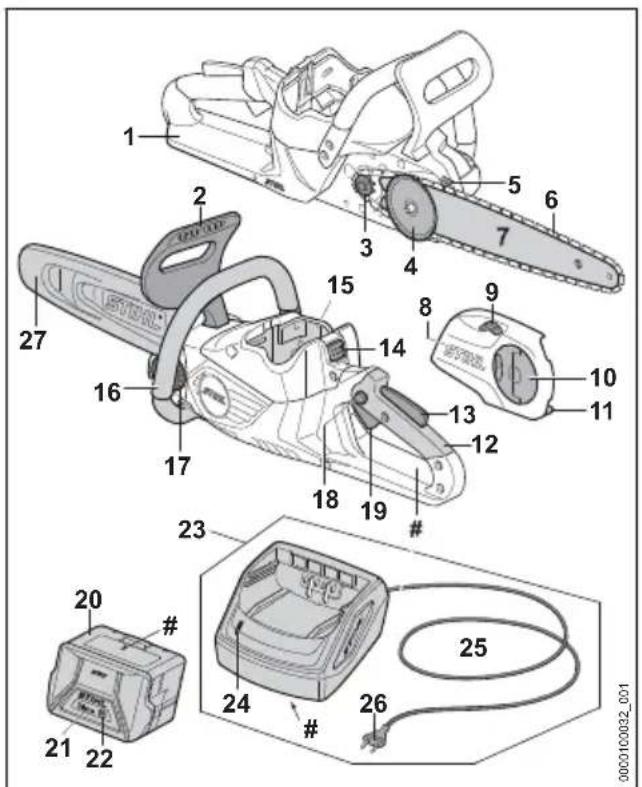

3.1 Motorsäge, Akku und Ladegerät

1 Hinterer Handschutz

Der hintere Handschutz schützt die rechte Hand vor Kontakt mit einer abgeworfenen oder gerissenen Sägekette.

2 Vorderer Handschutz

Der vordere Handschutz schützt die linke Hand vor Kontakt mit der Sägekette, dient zum Einlagen der Kettenbremse und lost bei einem Rückschlag die Kettenbremse automatisch aus.

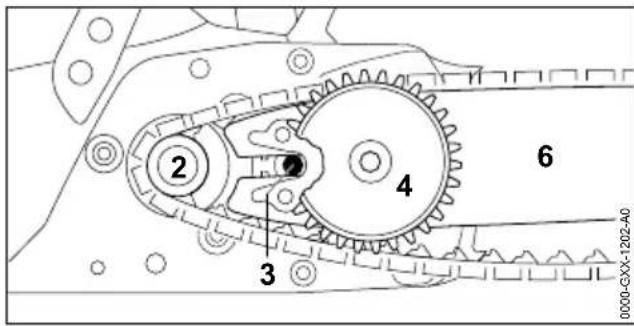

3 Kettenrad

Das Kettenrad treibt die Sägekette an.

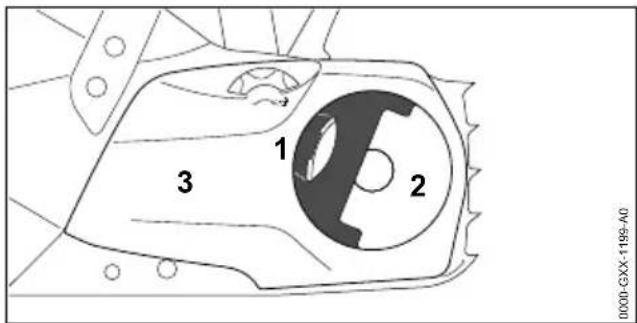

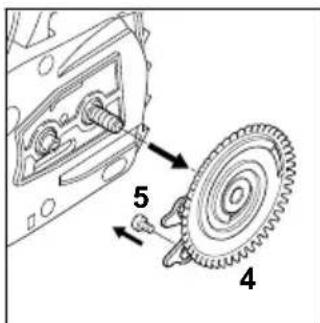

4 Spannscheibe

Die Spannscheibe verschiett die Führungsschiene und spannt und entspannt dadurch die Sägekette.

5 Krallenanschlag

Der Krallenanschlag stützt während der Arbeit die Motorsäge am Holz ab.

6 Sägekette

Die Sägekette schneidet das Holz.

7 Führungsschiene

Die Führungsschiene führt die Sägekette.

8 Kettenraddeckel

Der Kettenraddeckel deckt das Kettenrad ab und befestigt die Führungsschiene an der Motorsäge.

9 Spannad

Das Spannad ermöglich die Einstellung der Kettenspannung.

10 Flugelmutter

Die Flügelmutter befestigt den Kettenraddeckel an der Motorsäge.

11 Kettenfänger

Der Kettenfänger fängt eine abgeworfene oder gerissene Sägekette auf.

12 Bedienungsgriff

Der Bedienungsgriff dient zum Bedieren, Halten und Führer der Motorsäge.

13 Ergo-Hebel

Der Ergo-Hebel halt den Sperrknopf in Position, wenn der Schalthebel losgelassen wird.

14 Sperrhebel

Der Sperrhebel hält den Akku im Akku-Schacht.

15 Akku-Schacht

Der Akku-Schacht nimmt den Akku auf.

16 Griffrohr

Das Griffrohr dient zum Halten, Führn und Tragen der Motorsäge.

17 Öltank-Verschluss

Der Oltank-Verschluss verschliebdt den Oltank.

18 Sperrknopf

Der Sperrknopf entsprert den Schalthebel.

19 Schalthebel

Der Schalthebel schaltet die Motorsäge ein und aus.

20 Akku

Der Akku versorgt die Motorsäge mit Energie.

21 LEDs

Die LEDs zeigen den Ladezustand des Akkus und Störungen an.

22 Drucktaste

Die Drucktaste aktiviert die LEDs am Akku.

23 Ladegerat

Das Ladegerät ländt den Akku.

24 LED

Die LED zeit den Status des Ladegerats an.

25 Anschlussleitung

Die Anschlussleitung verbindet das Ladegerät mit dem Netzstecker.

26 Netzstecker

Der Netzstecker verbindet die Anschlussleitung mit einer Steckdose

27 Kettenschutz

Der Kettenschutz schützt vor Kontakt mit der Sägekette.

Leistungsschild mit Maschinennummer

3.2 Symbole

Die Symbole konnen auf der Motorsäge, dem Akku und dem Ladegerät sein und bedeuten Folgenden:

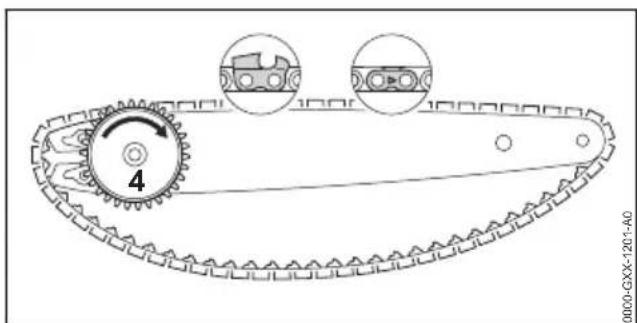

Dieses Symbol gibt die Laufrichtung der Sägekette an.

• In these Richtung drehen um die Sägette zu spannen.

Dieses Symbol kennzeichnet den Öltank für Sägeketten-Haftöl.

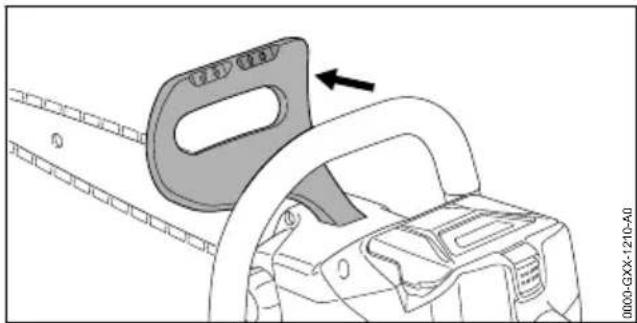

In these Richtung wird die Kettenbremse eingelegt.

In diese Richtung wird die Kettenbremse gelost.

1 LED leuchtet rot. Der Akku ist zu warm oder zu kalt.

4 LEDs blinken rot. Im Akku besteht eine Störung.

Die LED leuchtet grun und die LEDs am Akku leuchten oder blinken grun. Der Akku wird geladen.

Die LED blinkt rot. Zwischen dem Akku und dem Ladegerät besteht kein elektrischer Kontakt oder im Akku oder im Ladegerät besteht eine Störung.

Länge einer Führungsschiene, die verwendet werden damit.

LwA

Garantierter Schalleistungspegel nach Richtlinie 2000/14/EG in dB(A) um Schallemissionen von Produkten vergleichbar zu machen.

Die Angabe neben dem Symbol weist auf den Energieinhalt des Akkus nach Spezifikation des Zellenherstellers hin. Der in der Anwendung zur Verfugung stehende Energieinhalt ist geringer.

Elektrogerät in einem geschlossenen und trockenen Raum betreiben.

Produkt nicht mit dem Hausmüll entsorgen.

4 Sicherheitshinweise

4.1 Warnsymbole

Die Warnsymbole auf der Motorsäge, dem Akkui oder dem Ladegerät bedeuten Folgendes:

Sicherheitshinweise und deren Maßnahmen beachten.

Gebrauchsanleitung lesen, verstehen und aufbewahren.

Schutzbrille und Schutzhelm tragen.

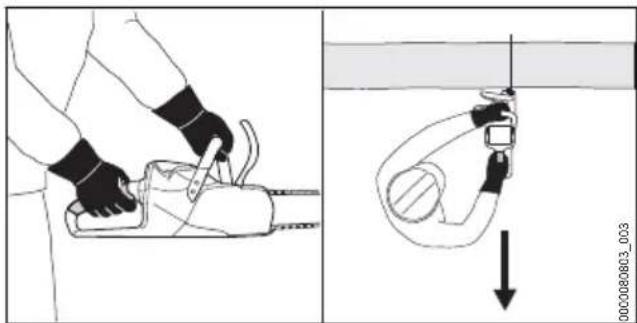

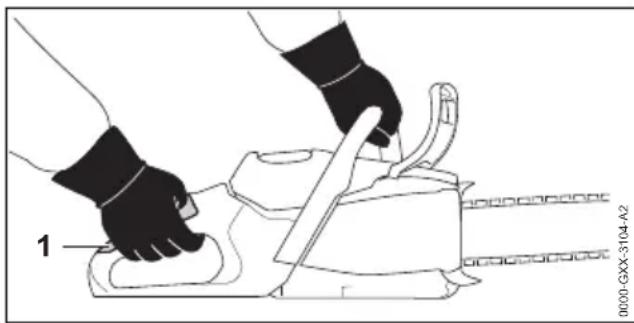

Motorsäge mit beiden Händen festhalten.

Sicherheitshinweise zum Ruckschlag und deren Maßnahmen beachten.

Akku während Arbeitsunterbrechungen, des Transports, der Aufbewährung, Wartung oder Reparatur herausnehmen.

Motorsäge und Ladegerät vor Regen und Feuchtigkeit schützen.

Akku vor Hitze und Feuer schützen.

Akku vor Regen und Feuchtigkeit schützen und nicht in Flüssigkeiten tauchen.

4.2 Bestimmungsgemäß Verwendung

Die Motorsäge STIHL MSA 60.0 C oder MSA 70.0 C dient zum Sagen von Holz und zum Entasten und Fällen von Bäumen mit einem kleinen Stammdurchmesser und zur Pflege von Bäumen im hausnahen Bereich.

Die Motorsäge damit bei Regen nicht verwendet werden.

Der Akku STIHL AK versorgt die Motorsäge mit Energie.

Das Ladegerat STIHL AL 101 Iadt den Akku STIHL AK.

▲WARNUNG

• Akkus und Ladegeräte, die nicht von STIHL für die Motorsäge freiogegeben sind, können Brände und Explosionen auslösen. Personen können schwer verletzt oder getotet werden und Sachschaden kann entstehen.

Motorsäge mit einem Akku STIHL AK verwenden.
Akku STIHL AK mit einem Ladegerät STIHL AL 101, AL 301 oder AL 500 laden.

• Falls die Motorsäge, der Akku oder das Ladegerät nicht bestimmungsgemäß verwendet werden, konnen Personen schwer verletzt oder getotet werden und Sachschaden kann entstehen.
  Motorsäge, Akku und Ladegerät so verwenden, wie es in dieser Gebrauchsanleitung beschrieben ist.

4.3 Anforderungen an den Benutzer

WARNING

• Benutzer ohne eine Unterweisung konnen die Gefahren der Motorsäge, des Akkus und des Ladegerats nicht erkennen oder nicht einschätzen. Der Benutzer oder andere Personen konnen schwer verletzt oder getötet werden.

• Gebrauchsanleitung lesen, verstehen und aufbewahren.

Falls die Motorsäge, der Akku oder das Ladegerät an eine andere Person weitergebung wird: Gebrauchsanleitung mitgeben.
- Sicherstellen, dass der Benutzer folgende Anforderungen erfüllt:

• Der Benutzer ist ausgeruht.

• Der Benutzer ist körperlich, sensorisch und geistig fahig, die Motorsäge, den Akku und das Ladegerät zu bedieren und damit zu arbeiten. Falls der Benutzer körperlich, sensorisch oder geistig eingeschränkt dazu fahig

ist,darf der Benutzer nur unter Aufsicht oder nach Anweisung durch eine verantwortliche Person damit arbeiten.

• Der Benutzer kann die Gefahren der Motorsäge, des Akkus und des Ladegerats erkennen und einsätzen.
• Der Benutzer ist volljährig oder der Benutzer wird entsprechend nationaler Regelungen unter Aufsicht in einem Beruf ausgebildet.
• Der Benutzer hat eine Unterweisung von einem STIHL Fachhändler oder einer fachkundigen Person erhalten, bevor er das erste Mal mit der Motorsäge arbeitet und das Ladegerät verwendet.
• Der Benutzer ist nicht durch Alkohol, Medikamente oder Drogen beeinträchtigt.
  Falls der Benutzer zum ersten Mal mit einer Motorsäge arbeitet: Sagen von Rundholz auf einem Sagebock oder einem Gestell üben.
  Falls Unklarheiten bestehen: Einen STIHL.
  Fachhändler aufsuchen.

4.4 Bekleidung und Ausstattung

▲WARNUNG

Während der Arbeit konnen lange Haare in die Motorsäge hineingezogen werden. Der Benutzer kann schwer verletzt werden.

• Lange Haare so zusammenbinden und so sichern, dass sie sich oberhalb der Schultern befinden.
  Während der Arbeit konnen Gegenstände mit hoher Geschwindigkeit hochgeschleudert werden. Der Benutzer kann verletzt werden.

• Eine eng anliegende Schutzbrille trag. Geeignete Schutzbrillen sind nach Norm EN 166 oder nach nationalen Vorschriften geprüft und mit der entsprechenden Kennzeichnung im Handel erhältlich.

STIHL empfeihlt, einen Geschitsschutz zu tragen.
- Ein langärmliges, eng anliegenden Oberteil tragen.

Herabfallende Gegenstände können zu Verletzungen des Kopfs führen.

Falls während der Arbeit Gegenstande herabfallen können: Einen Schutzhelm trag.

Während der Arbeit kann Staub aufgewirbelt werden und Dunst entstehen. Eingeatmeter Staub und Dunst kann die Gesundheit schädigen und allergische Reaktionen auslösen.

Falls Staub aufgewirbelt wird oder Dunst entsteht: Eine Staubschutzmaske/TRagen.

• Ungeeignete Bekleidung kann sich in Holz, Gestrupp und in der Motorsäge verfangen. Benutzer ohne geeignete Bekleidung konnen schwer verletzt werden.

Eng anliegende Bekleidung tragen.
Schals und Schmuck ablegen.

Während der Arbeit kann der Benutzer in Kontakt mit der umlaufenden Sägekette kommt. Der Benutzer kann schwer verletzt werden.
Eine lange Hose mit Schnittschutz trag.
Während der Arbeit kann sich der Benutzer an Holz schreiben. Wahrend der Reinigung oder Wartung kann der Benutzer in Kontakt mit der Sägekette kommt. Der Benutzer kann verletzt werden.
- Arbeitshandschuhe aus wunderstandsfähigem Material tragen.
Falls der Benutzer ungeeignetes Schuhwerk tragt, kann er ausrutschen. Falls der Benutzer in Kontakt mit der umlaufenden Sägekette kommt, kann er sich schneiden. Der Benutzer kann verletzt werden.
Motorsagen-Stiefel mit Schnittschutz trag.

4.5 Arbeitsbereich und Umgebung

4.5.1 Motorsäge

▲WARNUNG

• Unbeteiligte Personen, Kinder und Tiere konnen die Gefahren der Motorsäge und hochgeschleuderter Gegenstände nicht erkennen und nicht einschätzen. Unbeteiligte Personen, Kin

der und Tiere konnen schwer verletzt werden und Sachschaden kann entstehen.

Unbeteiligte Personen, Kinder und Tiere aus dem Arbeitsbereich fernhalten.
Motorsäge nicht unbeaufsichtigt{lassen.
- Sicherstellen, dass Kinder nicht mit der Motorsäge speien konnen.

Die Motorsäge ist nicht wassergeschützt. Falls im Regen oder in feuchter Umgebung gearbeitet wird, kann es zu einem elektrischen Schlag kommt. Der Benutzer kann verletzt werden und die Motorsäge kann beschädigt werden.

• Nicht im Regen und nicht in feuchter Umgebung arbeiten.

• Elektrische Bauteile der Motorsäge konnen Funken erzeugen. Funken konnen in leicht brennbarer oder explosiver Umgebung Brände und Explosionen auslösen. Personen konnen schwer verletzt oder getotet werden und Sachsaden kann entstehen.

• Nicht in einer leicht brennbaren und nicht in einer explosiven Umgebung arbeiten.

4.5.2 Akku

▲WARNUNG

• Unbeteiligte Personen, Kinder und Tiere konnen die Gefahren des Akkus nicht erkennen und nicht einschätzen. Unbeteiligte Personen, Kinder und Tiere konnen schwer verletzt werden.

Unbeteiligte Personen, Kinder und Tiere fernhalten.
Akku nicht unbeaufsichtigt{lassen.
- Sicherstellen, dass Kinder nicht mit dem Akku speiten können.

• Der Akku ist nicht gegen alle Umgebungseinfüsse geschützt. Falls der Akku bestimmen Umgebungseinfüssen ausgesetzt ist, kann der Akku in Brand geraten, explodieren oder irreparabel beschädigt werden. Personen konnen schwer verletzt werden und Sachschaden kann entstehen.

Akku vor Hitze und Feuer schützen.
Akku nicht ins Feuer werfen.

Akku nicht außerhalb der angegebenen Temperaturgrenzen laden, verwenden und aufbewahren, 20.7.

• Akku vor Regen und Feuchtigkeit schützen und nicht in Flüssigkeiten tauchen.

4 Sicherheitshinweise deutsche

• Akku von metallischen Kleinteilen fernhalten.
  Akku nicht hohem Druck aussetzen.
  Akku nicht Mikrowellen aussetzen.
• Akku vor Chemikalien und vor Salzen schützen.

4.5.3 Ladegerät

▲WARNUNG

• Unbeteiligte Personen, Kinder können die Gefahren des Ladegerats und des elektrischen Stroms nicht erkennen und nicht einschätzen. Unbeteiligte Personen, Kinder und Tiere können schwer verletzt oder getotet werden.

Unbeteiligte Personen, Kinder und Tiere fernhalten.
- Sicherstellen, dass Kinder nicht mit dem Ladegerat speiten können.

Das Ladegerät ist nicht wassergeschützt. Falls im Regen oder in feuchter Umgebung gearbeitet wird, kann es zu einem elektrischen Schlagkommen. Der Benutzer kann verletzt werden und das Ladegerät kann beschädigt werden.

• Nicht im Regen und nicht in feuchter Umgebung betreiben.

Das Ladegerät ist nicht gegen alle Umgebungsnotinflüsse geschützt. Falls das Ladegerät bestimmten Umgebungsnotinflüssen ausgesetzt ist, kann das Ladegerät in Brand geraten oder explodieren. Personen können schwer verletzt werden und Sachschaden kann entstehen.

• Ladegerät in einem geschlossenen und trockenen Raum betreiben.
  Ladegerät nicht in einer leicht brennbaren und nicht in einer explosiven Umgebung betreiben.
  Ladegerät nicht auf einem leicht brennbaren Untergrund betreiben.
  Ladegerät nicht außerhalb der angegebenen Temperaturgrenzen verwenden und aufbewahren, 20.7.

• Personen können über die Anschlussleitung stolpern. Personen können verletzt werden und das Ladegerät kann beschädigt werden.

Anschlussleitung flach auf dem Boden ver-legen.

4.6 Sicherheitsgerechter Zustand

4.6.1 Motorsäge

Die Motorsäge ist im sicherheitsgerechten Zustand, falls folgende Bedingungen erfüllt sind:

Die Motorsäge ist unbeschädigt.
Die Motorsäge ist sauber und trocken.
- Der Kettenfänger ist unbeschädigt.
Die Kettenbremse Funktioniert.
- Die Bedienungselemente Funktionieren und sind unverändert.
Die Kettenschmierung Funktioniert.

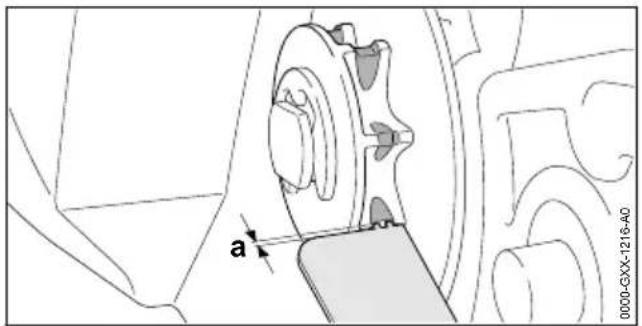

Die Einlaufspuren am Kettenrad sind nicht tiefer als 0,5mm
- Eine in dieser Gebrauchsanleitung angegebene Kombination aus Führungsschiene und Sägekette ist angebaut.
Die Führungsschiene und Sägekette sind rechtig angebaut.
Die Sägekette ist richtig gespannt.
- Original STIHL Zubehör für diese Motorsäge ist angebaut.
- Das Zubehör ist richtig angebaut.

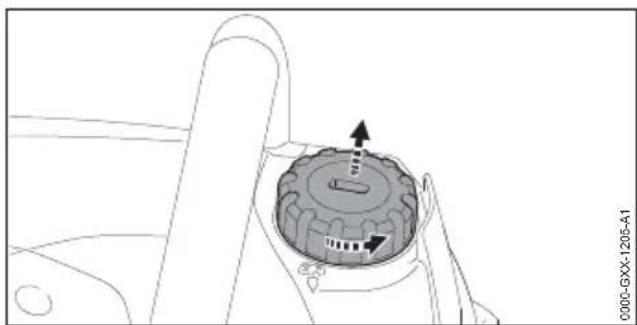

- Der Oltank-Verschluss ist verschlossen.

▲WARNUNG

In einem nicht sicherheitsgerechten Zustand konnen Bauteile nicht mehr richtig Funktionieren und Sicherheitseinrichtungen außer Kraft gesetzt werden. Personen konnen schwer verletzt oder getotet werden.

• Mit einer unbeschädigten Motorsäge arbeiten.
  Falls die Motorsäge verschmutzt oder nass ist: Motorsäge reinigen und trocknen las- Sen.
• Mit einem unbeschädigten Kettenfänger arbeiten.
  Motorsäge nicht verändern. Ausnahme: Anbau einer in dieser Gebrauchsanleitung angegebenen Kombination aus Führungs-schiene und Sägekette.
  Falls die Bedienungselemente nicht funktionieren: Nicht mit der Motorsäge arbeiten.
  Original STIHL Zubehör für diese Motorsäge anbauen.
  Führungsschiene und Sägekette so anbauen, wie es in dieser Gebrauchsanleitung beschrieben ist.
  Zubehör so anbauen, wie es in dieser Gebrauchsanleitung oder in der Gebrauchsanleitung des Zubehörns beschreiben ist.
  Gegenstände nicht in die Öffnungen der Motorsäge stecken.
  Oltank-Verschluss schlieben.

Abgenutzte oder beschädigte Hinweisschiler ersetzen.
Falls Unklarheiten bestehen: Einen STIHL Fachhändler aufsuchen.

4.6.2 Führungsschiene

Die Führungsschiene ist im sicherheitsgerechten Zustand, falls folgende Bedingungen erfüllt sind:

Die Führungsschiene ist unbeschädigt.
Die Führungsschiene ist nicht verformt.

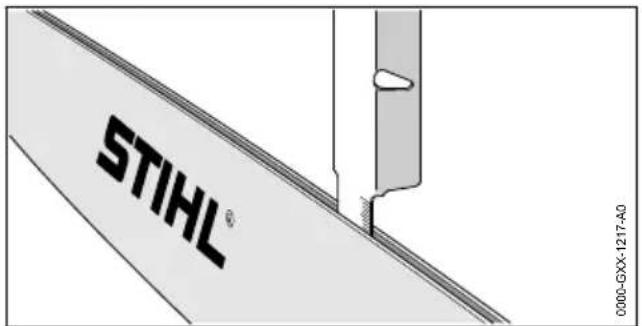

Die Nut ist so tief wie oder tiefer als die Mindestnuttiefe, 10.3.
Die Stege der Nut sind gratfrei.
Die Nut ist nicht verengt oder gespreizt.

▲WARNUNG

In einem nicht sicherheitsgerechten Zustand kann die Führungsschiene die Sägekette nicht mehr richtig führen. Die umlaufende Sägekette kann von der Führungsschiene springen. Personen können schwer verletzt oder getotet werden.
- Mit einer unbeschädigten Führungsschiene arbeiten.
Falls die Tiefe der Nut kleiner als die Mindestnuttiefe ist: Führungsschiene ersetzen.
Führungsschiene wochentlich entgraten.
Falls Unklarheiten bestehen: Einen STIHL Fachhändler aufsuchen.

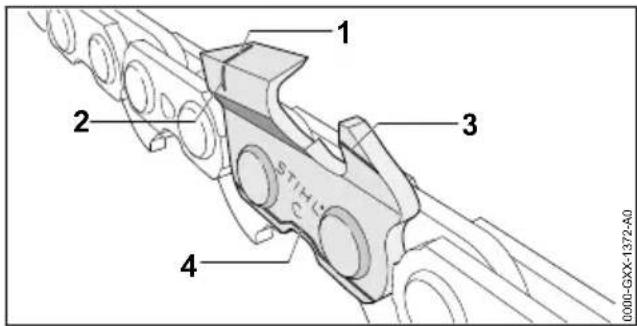

4.6.3 Sägekette

Die Sägekette ist im sicherheitsgerechten Zustand, falls folgende Bedingungen erfüllt sind:

Die Sägekette ist unbeschädigt.

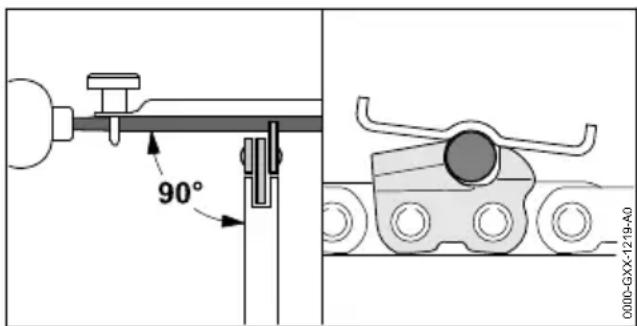

Die Sägekette ist richtig geschärft.

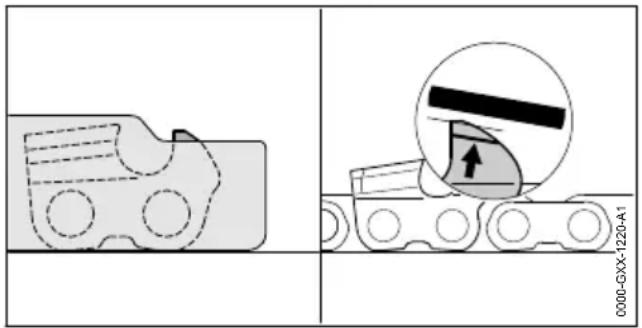

Die VerschleBmarkierungen an den Schneidezahlen sind sightbar.

▲WARNUNG

In einem nicht sicherheitsgerechten Zustand konnen Bauteile nicht mehr richtig Funktionieren und Sicherheitseinrichtungen außer Kraft gesetzt werden. Personen konnen schwer verletzt oder getotet werden.
- Mit einer unbeschädigten Sägekette arbeiten.
Sägekette richtig scharfen.
Falls Unklarheiten bestehen: Einen STIHL Fachhandler aufsuchen.

4.6.4 Akku

Der Akku ist im Sicherheitsgerechten Zustand, falls folgende Bedingungen erfüllt sind:

• Der Akku ist unbeschädigt.
  Der Akku ist sauber und trocken.
• Der Akku Funktioniert und ist unverändert.

▲WARNUNG

In einem nicht sicherheitsgerechten Zustand kann der Akku nicht mehr safer Funktionieren. Personen können schwer verletzt werden.

• Mit einem unbeschädigten und Funktionierenden Akku arbeiten.
  Einen beschädigten oder defekten Akkun nicht laden.
  Falls der Akku verschmutzt ist: Akku reini-gen.
  Falls der Akku nass oder feucht ist: Akku trocknen lessen, 20.8.
  Akku nicht verändern.
  Gegenstände nicht in die Öffnungen des Akkus stecken.
  Elektrische Kontakte des Akkus nicht mit metallischen Gegenständen verbinden und kurzschreiben.
  Akku nicht offen.
  Abgenutzte oder beschädigte Hinweisschiler ersetzen.

Aus einem beschädigten Akku kann Flüssigkeit austreten. Falls die Flüssigkeit mit der Haut oder den Augen in Kontakt kommt, konnen die Haut oder die Augen gereizt werden.

Kontakt mit der Flüssigkeit vermeiden.
Falls Kontakt mit der Haut aufgetreten ist: Betroffene Hautstellen mit reichlich Wasser und Seife abwaschen.
- Falls Kontakt mit den Augen aufgetreten ist: Augen mindestens 15 Minuten mit reichlich Wasser spülen und einen Arzt aufsuchen.

Ein beschädigter oder defekter Akku kann ungewöhnlich riechen, rauchen oder brennen. Personen können schwer verletzt oder getotet werden und Sachschaden kann entstehen.

• Falls der Akku ungewöhnlich riecht oder raucht: Akku nicht verwenden und von brennbaren Stoffen fernhalten.
  Falls der Akku brennt: Versuchen, den Akku mit einem Feuerloscher oder Wasser zu loschen.

4.6.5 Ladegerät

Das Ladegerät ist im sicherheitsgerechten Zustand, falls folgende Bedingungen erfüllt sind:
- Das Ladegerät ist unbeschädigt.
- Das Ladegerät ist sauber und trocken.

▲WARNUNG

In einem nicht sicherheitsgerechten Zustand konnen Bauteile nicht mehr richtig Funktionieren und Sicherheitseinrichtungen außer Kraft gesetzt werden. Personen konnen schwer verletzt oder getotet werden.

4 Sicherheitshinweise deutsche

Ein unbeschädigtes Ladegerät verwenden.
Falls das Ladegerät verschmutzt oder nass ist: Ladegerät reinigen und trocknen halten.
Ladegerat nicht verändern.
Gegenstände nicht in die Öffnungen des Ladegerats stecken.
- Elektrische Kontakte des Ladegerats nicht mit metallischen Gegenständen verbinden und kurzschreiben.
Ladegerat nicht offen.

4.7Arbeiten

4.7.1 Sagen

▲WARNUNG

Falls außerhalb des Arbeitsbereichs keine Personen in Rufweite sind, kann im Notfall keine Hilfe geleistet werden.
- Sicherstellen, dass Personen außerhalb des Arbeitsbereichs in Rufweite sind.
- Der Benutzer kann in bestimmten Situationen nicht mehr konzentriert arbeiten. Der Benutzer kann die Kontrolle über die Motorsäge verlieven, stolpern, fallen und schwer verletzt werden.
Ruhig und überlegt arbeiten.
Falls die Lichtverhältnisse und Sichtverhältnisse schlecht sind: Nicht mit der Motorsäge arbeiten.
Motorsäge alleine bedieren.
Nicht über Schulterhöhe arbeiten.
Auf Hindernisse achen.
Auf dem Boden stehend arbeiten und das Gleichgewicht halten. Falls in der Höhe gearbeitet werden muss: Eine Hubarbeitsbühne oder ein sicheres Gerüst verwenden.
Falls Ermüdungserscheinungen auftreten: Eine Arbeitspause einlagen.
Die umlaufende Sägekette kann den Benutzer schreiben. Der Benutzer kann schwer verletzt werden.
Umlaufende Sägekette nicht berühren.
Falls die Sägekette durch einen Gegenstand blockiert ist: Motorsäge ausschalten, Kettenbremse einlagen und Akku Herausnehmen. Erst dann den Gegenstand beseitigen.
Die umlaufende Sägekette wird warm und dehnt sich aus. Falls die Sägekette nicht ausreichend geschmiert und nachgespannt wird, kann die Sägekette von der Führungsschiene springen oder freißen. Personen konnen schwer verletzt werden und Sachschaden kann entstehen.
Sägeketten-Haftöl verwenden.

Während der Arbeit Füllstand des Öltanks regelmäßig prufen. Bevor das Sägeketten-Haftöl aufgebraucht ist: Sägeketten-Haftöl eingullen.
Während der Arbeit Spannung der Sägekette regelmäßig prufen. Falls die Spannung der Sägekette zu gering ist: Sägekette spannen.

Falls sich die Motorsäge während der Arbeit verändert oder sich ungewohnt verhält, kann die Motorsäge in einem nicht sicherheitsgerechten Zustand sein. Personen können schwer verletzt werden und Sachschaden kann entstehen.

• Arbeit beenden, Akku Herausnahmen und einen STIHL Fachhändler aufsuchen.

Während der Arbeit konnen Vibrationen durch die Motorsäge entstehen.

• Handschuhe tragen.
  Arbeitspausen machen.
  Falls Anzeichen einer Durchblutungsstörung auftreten: Einen Arzt aufsuchen.

• Falls die umlaufende Sägekette auf einen harten Gegenstand trifft, können Funken entstehen. Funken können in leicht brennbarer Umgebung Brände auslösen. Personen können schwer verletzt oder getötet werden und Sachschaden kann entstehen.

• Nicht in einer leicht brennbaren Umgebung arbeiten.

• Wenn der Schalthebel losgelassen wird, lauft die Sägekette noch kurze Zeit weiter. Die sich bewegende Sägekette kann Personen schneiden. Personen können schwer verletzt werden.
  Warten, bis die Sägekette nicht mehr lauft.

▲WARNUNG

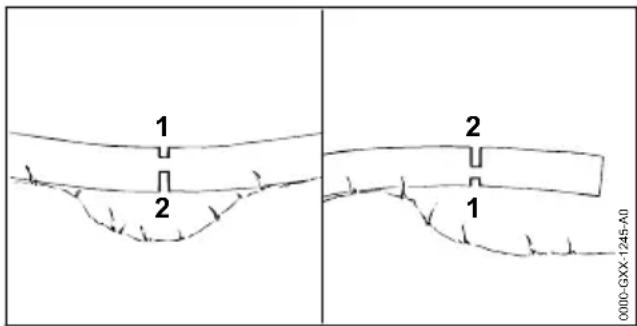

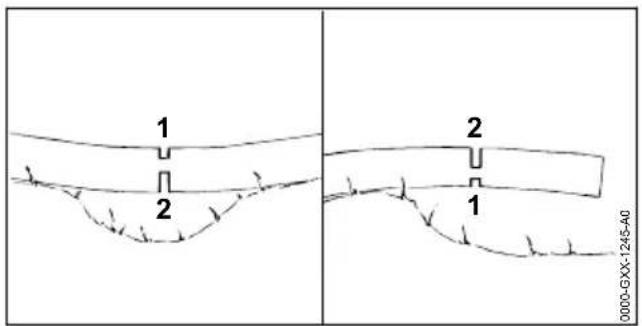

Falls unter Spannung stehendes Holz gesagt wird, kann die Führungsschiene eingeklemmt werden. Der Benutzer kann die Kontrolle über die Motorsäge verlieren und schwer verletzt werden.

Zuerst einen Entlastungsschnitt in die Druckseite (1) sagen, dann einen Trennschnitt in die Zugseite (2) sagen.

GEFAHR

• Falls in der Umgebung von spannungsführenden Leitungen gearbeitet wird, kann die Sägekette mit den spannungsführenden Leitungen in Kontakt kommt und diese beschädigen. Der Benutzer kann schwer verletzt oder getödet werden.

• Nicht in der Umgebung von spannungsführenden Leitungen arbeiten.

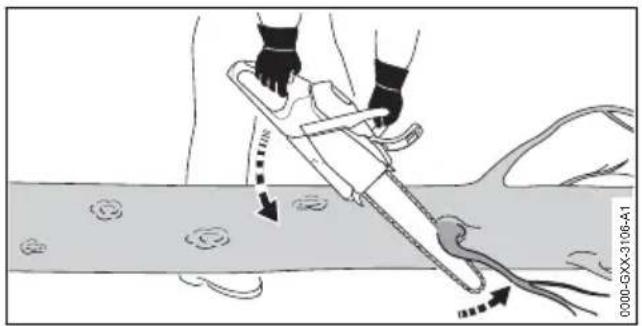

4.7.2 Entasten

▲WARNUNG

Falls der gefällte Baum zuerst auf der Unter-nde entastet wird, kann der Baum nicht mehr durch Aste am Boden gestützt werden. Wahrend der Arbeit kann sich der Baum bewegen. Personen können schwer verletzt oder getotet werden.

• Größere Äste auf der Unterseite erst durchsagen, wenn der Baum abgelängt ist.

• Nicht auf dem Stamm stehend arbeiten.

Während des Entastens kann ein abgesägter Ast herunterfallen. Der Benutzer kann stolpern, hinfallen und schwer verletzt werden.

• Baum vom Stammfuß in Richtung Baumkrone entasten.

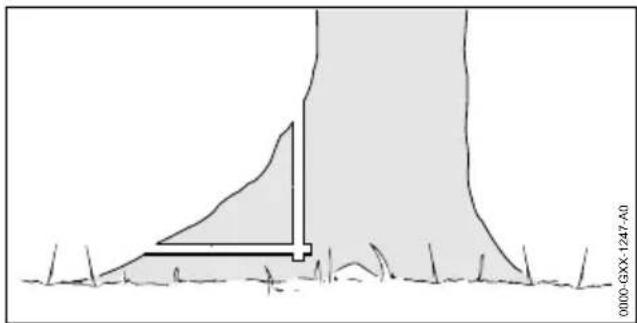

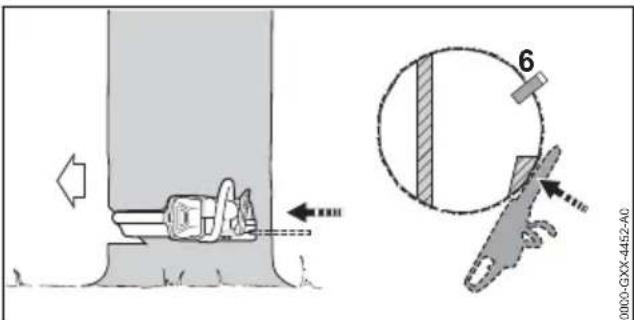

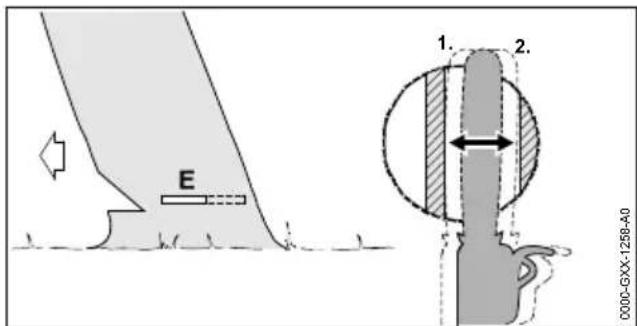

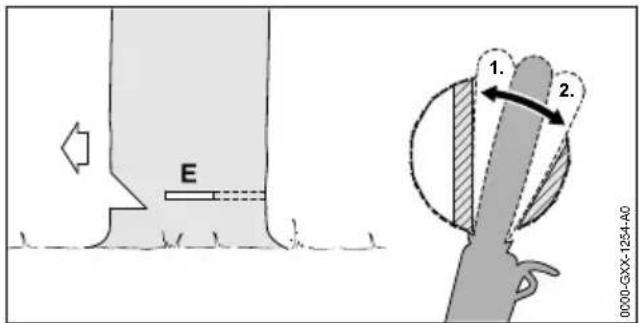

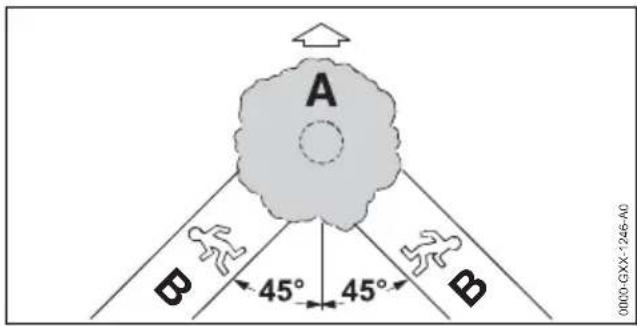

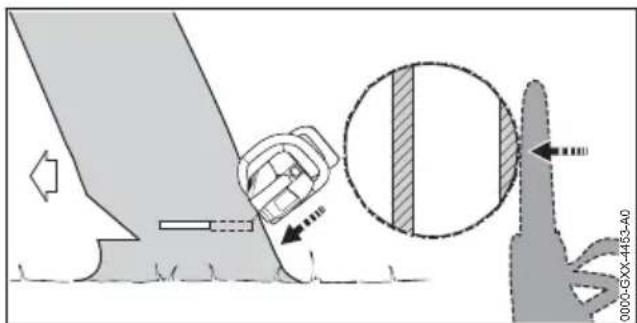

4.7.3 Falle

▲WARNUNG

• Ungeübte Personen können die Gefahren beim Fällen nicht einschätzen. Personen können schwer verletzt oder getotet werden und Sachschaden kann entstehen.
  Der Benutzer braucht einschlagige Kenntnisse der Fälltechnik und Erfahrung mit Fällarbeiten.
  Falls Unklarheiten bestehen: Einen erfahrren. den Experten zur Unterstützung und zur Festlegung der geeigneten Fälltechnik hinzuziehen.
  Während des Fällens kann ein Baum und konnen Äste auf Personen oder Gegenstände fallen. Je größer herabfallende Teile sind,esto größer ist das Risiko, dass Personen schwer verletzt oder getotet werden können. Sachsaden kann entstehen.
  Fällrichtung so festlegen, dass der Bereich, in den der Baum fällt, frei ist.
  Unbeteiligte Personen, Kinder und Tiere im Umkreis von 2,5 Baumlängen um den Arbeitsbereich fernhalten.
  Abgeknickte oder durre Aste vor dem Falleu aus der Baumkrone entfern.

Falls abgeknickte oder durre Aste nicht aus der Baumkrone entfernt werden konnen: Einen erfahrenen Experten zur Unterstützung und zur Festlegung der geeigneten Fälltechnik hinzuziehen.
- Baumkrone und Baumkronen der benachbarten Bäume beobachten und herunterfallenden Åsten ausweichen.

• Wenn der Baum fällt, kann er am Stamm brechen oder in Richtung Benutzer zurückschlagen. Der Benutzer kann schwer verletzt oder getotet werden.

Einen Fluchtweg seitlich hinter dem Baum planen.
Rückwärts auf dem Fluchtweg gehen und den fallenden Baum beobachten.
- Nicht ruckwärts hangabwärts gehen.

• Hindernisse im Arbeitsbereich und auf dem Fluchtweg können den Benutzer behindern. Der Benutzer kann stolpern und hinfallen. Der Benutzer kann schwer verletzt oder getotet werden.

• Hindernisse aus dem Arbeitsbereich und dem Fluchtweg entfern.

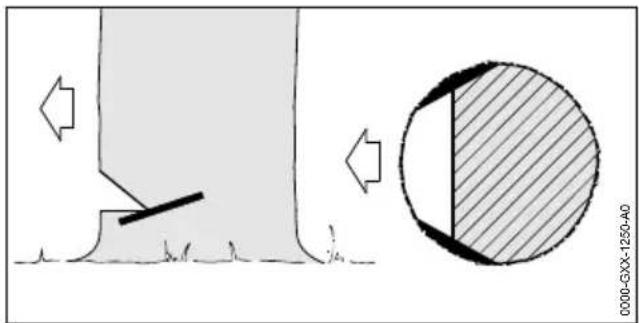

• Falls die Bruchleiste, das Sicherheitsband oder das Halteband angesagt oder zu früh durchgesagt werden, kann die Fällrichtung nicht mehr eingehalten sein oder der Baum kann zu früh fallen. Personen können schwer verletzt oder getötet werden und Sachschaden kann entstehen.

Bruchleiste nicht ansagen oder durchsagen.
- Sicherheitsband oder Halteband als Letztes durchsagen.
Falls der Baum zu früh beginnnt zu fallen: Fällschnitt abbrechen und auf dem Fluchtweg zurückweichen.

Falls die umlaufende Sägekette im Bereich um das obere Viertel der Spitze der Führungs-schiene auf einen harten Fällkeil trifft und Schnell abgebremst wird, kann Rückschlag entstehen. Personen können schwer verletzt oder getotet werden.

Fällkeile aus Aluminium oder Kunststoff verwenden.

Falls ein Baum nicht vollständig zu Boden fällt oder in einem anderen Baum hangen bleibt, kann der Benutzer die Fällung nicht mehr kon-trolliert beenden.
Fällung abbrechen und Baum mit einer Seilwinde oder einem geeigneten Fahrzeug zu Bodenziehen.

4 Sicherheitshinweise deutsch

4.8 Reaktionskräfte

4.8.1 Rückschlag

Ein Rückschlag kann durch folgende Ursachen entstehen:

Die umlaufende Sägekette trifft im Bereich um das obere Viertel der Spitze der Führungs-schiene auf einen harten Gegenstand und wird schnell abgebremst.
Die umlaufende Sägekette ist an der Spitze der Führungsschiene eingeklemmt.

Die Kettenbremse kann einen Rückschlag nicht verhindern.

▲WARNUNG

Falls ein Rückschlag entsteht, kann die Motorsäge in Richtung des Benutzers hochgeschleudert werden. Der Benutzer kann die Kontrolle über die Motorsäge verlieren und schwer verletzt oder getotet werden.

Motorsäge mit beiden Händen festhalten.
Körper aus dem verlangerten Schwenkbereich der Motorsäge fernhalten.
So arbeiten, wie es in dieser Gebrauchsanleitung beschrieben ist.
- Nicht mit dem Bereich um das obere Viertel der Spitze der Führungsschiene arbeiten.
Mit einer richtig geschärften und richtig gespannten Sägekette arbeiten.
- Eine rückschlagreduzierte Sägekette verwenden.
- Eine Führungsschiene mit einem kleinen Schienenkopf verwenden.
Mit Vollgas sagen.

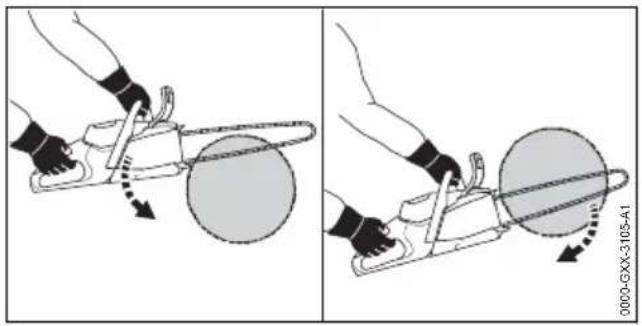

4.8.2 Hineinziehen

Wenn mit der Unterseite der Führungsschiene gearbeitet wird, wird die Motorsäge weg vom Benutzer gezogen.

WARNING

Falls die umlaufende Sägekette auf einen harten Gegenstand trifft und schnell abgebremst wird, kann die Motorsäge plötzlich sehr stark vom Benutzer weg gezogen werden. Der Benutzer kann die Kontrolle über die Motorsäge verlieren und schwer verletzt oder getödet werden.

Motorsäge mit beiden Händen festhalten.

So arbeiten, wie es in dieser Gebrauchsanleitung beschrieben ist.

Die Führungsschiene im Schnitt gerade führn.

Krallenanschlag richtig ansetzen.

Mit Vollgas sagen.

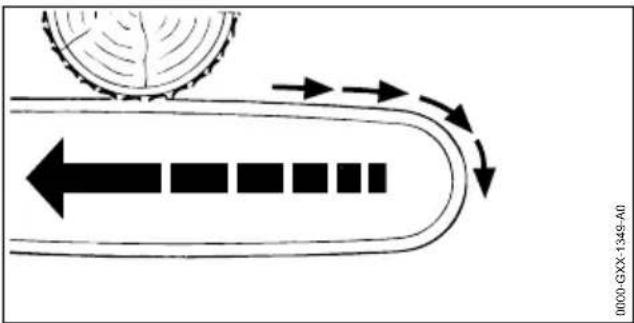

4.8.3 Rückstoß

Wenn mit der Oberseite der Führungsschiene gearbeitet wird, wird die Motorsäge in Richtung des Benutzers gestoßen.

▲WARNUNG

Falls die umlaufende Sägekette auf einen harten Gegenstand trifft und schnell abgebremst wird, kann die Motorsäge plötzlich sehr stark zum Benutzer hin gestoßen werden. Der Benutzer kann die Kontrolle über die Motorsäge verlieren und schwer verletzt oder getödet werden.

Motorsäge mit beiden Händen festhalten.

So arbeiten, wie es in dieser Gebrauchsanleitung beschreiben ist.
Die Führungsschiene im Schnitt gerade führen.
Mit Vollgas sagen.

4.9 Laden

WARNING

Während des Ladens kann ein beschädigtes oder ein defektes Ladegerät ungewöhnlich riechen oder rauchen. Personen können verletzt werden und Sachschaden kann entstehen.
Netzstecker aus der Steckdoseziehen.
Das Ladegerät kann bei unzureichender Wärmeabfuhr überhitzen und einen Brand auslösen. Personen können schwer verletzt oder getötet werden und Sachschaden kann entstehen.
Ladegerat nicht abdecken.

4.10 Elektrisch anschließen

Kontakt mit stromfuhrenden Bauteilen kann durch folgende Ursachen entstehen:

Die Anschlussleitung oder die Veränderungsleitung ist beschädigt.
- Der Netzstecker der Anschlussleitung oder der Verlägerungsleitung ist beschädigt.
Die Steckdose ist nicht richtig installiert.

GEFAHR

• Kontakt mit stromfuhrenden Bauteilen kann zu einem Stromschlag führen. Der Benutzer kann schwer verletzt oder getotet werden.

• Sicherstellen, dass die Anschlussleitung, Veränderungsleitung und deren Netzstecker unbeschädigt sind.

Falls die Anschlussleitung oder die Verlängerungsleitung beschädigt ist:

• Beschädigte Stelle nicht berühren.
• Netzstecker aus der Steckdoseziehen.

Anschlussleitung, Veränderungsleitung und deren Netzstecker mit trockenen Händen anfassen.
- Netzstecker der Anschlussleitung oder Verlägerungsleitung in eine richtig installierte und abgesicherte Steckdose mit Schutzkontakt stecken.
Ladegerät über einen Fehlerstrom-Schutzschalter (30 mA, 30 ms) anschließen.

• Eine beschädigte oder ungeeignete Verlängerungsleitung kann zu einem elektrischen Schlag führen. Personen können schwer verletzt oder getotet werden.

• Eine Veränderungsleitung mit dem richtigen Leitungsquerschnitt verwenden, 20.6.

▲WARNUNG

Während des Ladens kann eine falsche Netzspannung oder eine falsche Netzfrequenz zu einer Überspannung in dem Ladegerät führen. Das Ladegerät kann beschädigt werden.

• Sicherstellen, dass die Netzspannung und die Netzfrequenz des Stromnetzes mit den Angaben auf dem Leistungsschild des Ladegerats übereinstimmen.

• Falls das Ladegerät an eine Mehrfachsteck-dose angeschlossen ist, konnen während des Ladens elektrische Bauteile überlastet werden. Die elektrischen Bauteile konnen sich erwärmen und einen Brand auslösen. Personen konnen sich schwer verletzen oder getötet werden und Sachschaden kann entstehen.

• Sicherstellen, dass die Leistungsangaben auf der Mehrfachsteckdose durch die Angaben auf dem Leistungsschild des Ladegerats und aller an die Mehrfachsteckdose angeschlossener Elektrogeräte in Summe nicht übersritten werden.

• Eine falsch verlegte Anschlussleitung und Verlägerungsleitung kann beschädigt werden und Personen können darüber stolpern. Personen können verletzt werden und die Anschlussleitung oder Verlägerungsleitung kann beschädigt werden.

Anschlussleitung und Veränderungsleitung so verlagen und kennzeichnen, dass Personen nicht stolpern können.
Anschlussleitung und Veränderungsleitung so verlegen, dass sie nicht gespannt oder verwickelt sind.
Anschlussleitung und Veränderungsleitung so verlagen, dass sie nicht beschadigt, geknicht oder gequetscht werden oder scheuern.
Anschlussleitung und Veränderungsleitung vor Hitze, Öl und Chemikalien schützen.
Anschlussleitung und Veränderungsleitung auf einem trockenen Untergrund verlegen.

Während der Arbeit erwartt sich die Verlängerungsleitung. Wenn die Wärme nicht abflieben kann, kann die Wärme einen Brand auslösen.

Falls eine Kabeltrommel verwendet wird: Kabeltrommel vollständig abwickeln.

Falls elektrische Leitungen und Rohre in der Wand verlaufen, können diese beschädigt werden, wenn das Ladegerät an der Wand montiert wird. Kontakt mit elektrischen Leitun

4 Sicherheitshinweise deutsche

gen kann zu einem Stromschlag führen. Personen können schwer verletzt werden und Sachschaden kann entstehen.

• Sicherstellen, dass an der vorgesehenen Stelle keine elektrische Leitungen und Rohre in der Wand verlaufen.

• Falls das Ladegerät nicht wie in dieser Gebrauchsanleitung beschreiben an der Wand montiert ist, kann das Ladegerät oder der Akku herunterfallen oder das Ladegerät zu besteht werden. Personen können verletzt werden und Sachschaden kann entstehen.

• Ladegerät so an eine Wand montieren, wie es in dieser Gebrauchsanleitung beschrieben ist.
• Falls das Ladegerät mit eingesetztem Akku an eine Wand montiert wird, kann der Akku aus dem Ladegerät fallen. Personen können verletzt werden und Sachschaden kann entstehen.
  Zuerst Ladegerät an die Wand montieren und dann Akku einsetzen.

4.11 Transportieren

4.11.1 Motorsäge

▲WARNUNG

Während des Transports kann die Motorsäge umkippen oder sich bewegen. Personen konnen verletzt werden und Sachschaden kann entstehen.

Akku herausnehmen.

Kettenbremse einlagen.
Kettenschutz so über die Führungsschiene schieren, dass er die gesamte Führungs-schiene abdeckt.
Motorsäge mit Spanngurten, Riemen oder einem Netz so sichern, dass sie nicht umkippen und sich nicht bewegen kann.

4.11.2 Akku

▲WARNUNG

• Der Akku ist nicht gegen alle Umgebungseinfüsse geschützt. Falls der Akku bestimmen Umgebungseinfüssen ausgesetzt ist, kann der Akku beschädigt werden und Sachscha den kann entstehen.
  Einen beschädigten Akku nicht transportieren.
  Während des Transports kann der Akku umkippen oder sich bewegen. Personen kon-

nen verletzt werden und Sachschaden kann entstehen.

• Akku in der Verpackung so verpacken, dass er sich nicht bewegen kann.
• Verpackung so sichern, dass sie sich nicht bewegen kann.

4.11.3 Ladegerät

WARNING

Während des Transports kann das Ladegerät umkippen oder sich bewegen. Personen konnen verletzt werden und Sachschaden kann entstehen.

Netzstecker aus der Steckdoseziehen.
Akku herausnehmen.
Ladegerät mit Spanngurten, Riemen oder einem Netz so sichern, dass es nicht umkippen und sich nicht bewegen kann.

Die Anschlussleitung ist nicht dafür bestimmt, das Ladegerät daran zu tragen. Die Anschlussleitung und das Ladegerät können beschädigt werden.

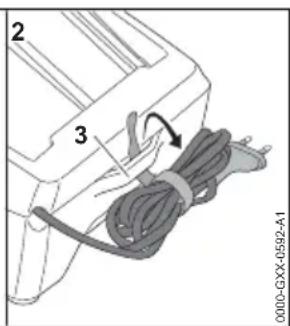

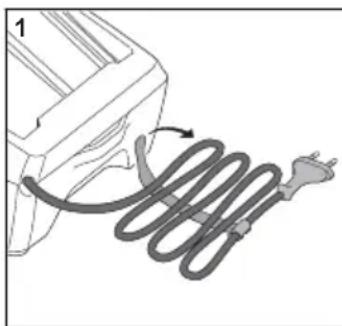

Anschlussleitung aufwickeln und am Ladegerät befestigen.

4.12 Aufbewahren

4.12.1 Motorsäge

▲WARNUNG

• Kinder können die Gefahren der Motorsäge nicht erkennen und nicht einschätzen. Kinder können schwer verletzt werden.

Akku herausnehmen.

Kettenbremse einlagen.
Kettenschutz so über die Führungsschiene schieren, dass er die gesamte Führungs-schiene abdeckt.
Motorsäge außerhalb der Reichweite von Kindern aufbewahren.

Die elektrischen Kontakte an der Motorsäge und metallische Bauteile konnen durch Feuchtigkeit korrodieren. Die Motorsäge kann beschädigt werden.

Akku herausnehmen.

Motorsäge sauber und trocken aufbewahren.

4.12.2 Akku

WARNING

• Kinder können die Gefahren des Akkus nicht erkennen und nicht einschätzen. Kinder konnen schwer verletzt werden.
• Akku außerhalb der Reichweite von Kindern aufbewahren.
• Der Akku ist nicht gegen alle Umgebungseinfüsse geschützt. Falls der Akku bestimmen Umgebungseinfüssen ausgesetzt ist, kann der Akku irreparabel beschädigt werden.
  Akku sauber und trocken aufbewahren.
• Akku in einem geschlossenen Raum aufbewahren.
• Akku getrennt von der Motorsäge aufbewahren.
  Falls der Akku im Ladegerät aufbewahrt wird: Netzsteckerziehen und den Akku mit einem Ladezustand zwischen 40% und 60% (2 grün leuchtende LEDs) aufbewahren.
• Akku nicht außerhalb der angegebenen Temperaturgrenzen aufbewahren, 120.7.

4.12.3 Ladegerät

▲WARNUNG

• Kinder können die Gefahren eines Ladegerats nicht erkennen und nicht einschätzen. Kinder können schwer verletzt oder getotet werden.
  Netzsteckerziehen.
  Ladegerat außerhalb der Reichweite von Kindern aufbewahren.
  Das Ladegerät ist nicht gegen alle Umgebungsinflüsse geschützt. Falls das Ladegerät bestimmten Umgebungsinflüssen ausgesetzt ist, kann das Ladegerät beschädigt werden.
  Netzsteckerziehen.
• Falls das Ladegerät warm ist: Ladegerät abkühlen halten.
  Ladegerät sauber und trocken aufbewahren.
  Ladegerät in einem geschlossenen Raum aufbewahren.
  Ladegerät nicht außerhalb der angegebenen Temperaturgrenzen aufbewahren, 20.7.
  Die Anschlussleitung ist nicht dazu bestimmt, das Ladegerät daran zu tragen oder aufzuhängen. Die Anschlussleitung und das Ladegerät können beschädigt werden.
• Ladegerät am Gehäuse greifen und festhalten. Eine Griffmulde zum einfahren Anheiten des Ladegerats ist am Ladegerät angebracht.

Ladegerät an der Wandhalterung aufhängen.

4.13 Reinigen, Warten und Reparieren

▲WARNUNG

Falls während der Reinigung, Wartung oder Reparatur der Akku eingesetzt ist, kann die Motorsäge unbeabsichtigt eingeschaltet werden. Personen können schwer verletzt werden und Sachschaden kann entstehen.

Akku herausnehmen.

Kettenbremse einlagen.

Scharfe Reinigungsmittel, das Reinigen mit einem Wasserstrahl oder spitzen Gegenständen können die Motorsäge, die Führungs-schiene, die Sägekette, den Akku und das Ladegerät beschädigen. Falls die Motorsäge, die Führungsschiene, die Sägekette, der Akku oder das Ladegerät nicht richtig gereinigt werden, konnen Bauteile nicht mehr richtig funkti-onieren und Sicherheitseinrichtungen außer Kraft gesetzt werden. Personen konnen schwer verletzt werden.

Motorsäge, Führungsschiene, Sägekette, Akku und Ladegerät so reinigen, wie es in dieser Gebrauchsanleitung beschrieben ist.

• Falls die Motorsäge, die Führungsschiene, die Sägekette der Akku und das Ladegerät nicht richtig gewartet oder repariert werden, konnen Bauteile nicht mehr richtig Funktionieren und Sicherheitseinrichtungen außer Kraft gesetzt werden. Personen konnen schwer verletzt oder getötet werden.

Motorsäge, Akku und Ladegerät nicht selbst warten oder reparieren.
Falls die Motorsäge, der Akku oder das Ladegerät gewartet oder repariert werden müssen: Einen STIHL Fachhändler aufsuchen.
Führungsschiene und Sägekette so warten oder reparieren, wie es in dieser Gebrauchsanleitung beschrieben ist.

Während der Reinigung oder Wartung der Sägekette kann der Benutzer sich an scharfen Schneidezahlen schreiben. Der Benutzer kann verletzt werden.

• Arbeitshandschuhe aus Understandsfähigem Material/TRagen.

5 Motorsäge einsatzbereit machen

5.1 Motorsäge einsatzbereit machen

Vor jedem Arbeitsbeginn müssen folgende Schritte durchgeführt werden:

• Sicherstellen, dass sich folgende Bauteile im Sicherheitsgerechten Zustand befinden:
  -Motorsäge, 6.1.
• Führungsschiene, 4.6.2.
• Sägekette, 14.6.3.
  -Akku,4.6.4.
  Ladegerat, 14.6.5.
  Akku prufen, 11.7.
  Akku vollständig laden, 6.2.
  Motorsäge reinigen, 16.1.
  Führungsschiene und Sägekette anbauen, 7.1.1.
  Sägekette spannen, 17.2.
  Sägeketten-Haftöl einfüllen, 17.3.
  Kettenbremse prufen, 1.4.
  Bedienungselemente prufen, 1.5.
  Kettenschmierung prufen, 1.6.
  Falls die Schritte nicht durchgeführt werden können: Motorsäge nicht verwenden und einen STIHL Fachhandler aufsuchen.

6 Akku laden und LEDs

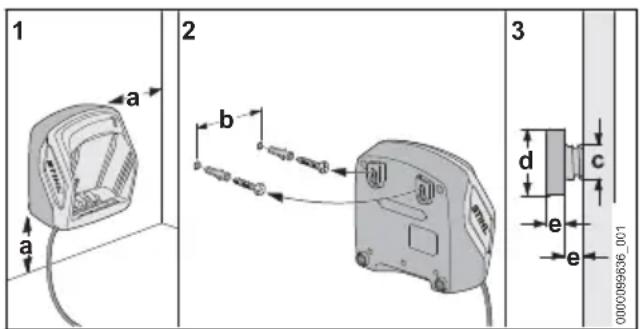

6.1 Ladegerät an eine Wand montieren

Das Ladegerät kann an eine Wand montiert werden.

Ladegerät so an eine Wand montieren, dass folgende Bedingungen erfüllt sind:

• Geeignetes Befestigungsmaterial wird verwendet.
• Das Ladegerät ist waagrecht.
  Folgende Maße sind eingehalten:

• a = mindestens 100 mm

• b (fur AL 101) = 75 mm

• b (fur AL 301) = 100 mm
• b (fur AL 500) = 120 mm
• c = 4,5 mm
  -d = 9 ~mm
• e = 2,5 mm

6.2 Akku laden

Die Ladezeit hängt von verschiedenen Einflüssen ab, z. B. von der Temperatur des Akkus oder von der Umgebungstemperatur. Für eine optimaile Leistungsfähigkeit die empfohlenen Temperaturbereiche beachten 20.8. Die tatsächliche Ladezeit kann von der angegebenen Ladezeit abweichen. Die Ladezeit ist unter www.stihl.com/charging-times angegeben.

Wenn der Netzstecker in einer Steckdose eingesteckt ist und der Akku in das Ladegerät eingesetzt wird, startet der Ladevorgang automatisch. Wenn der Akku vollständig geladen ist, schaltet sich das Ladegerät automatisch ab.

Während des Ladens erwärmen sich der Akku und das Ladegerät.

• Netzstecker (6) in eine gut zugängliche Steckdose (7) stecken. Das Ladegerät (3) führt einen Selftest durch. Die LED (4) leuchtet ca. 1 Sekunde lang grün und ca. 1 Sekunde lang rot.
  Anschlussleitung (5) verlegen.
• Akku (2) in die Führungen des Ladegerats (3) einsetzen und bis zum Anschlag drücken. Die LED (4) leuchtet grün. Die LEDs (1) leuchten grün und der Akku (2) wird geladen.
  Falls die LED (4) und die LEDs (1) nicht mehr leuchten: Der Akku (2) ist vollständig geladen und kann aus dem Ladegerät (3) Herausgenommen werden.

deutsch 7 Motorsäge zusammenbauen

Falls das Ladegerät (3) nicht mehr verwendet wird: Netzstecker (6) aus der Steckdose (7)ziehen.

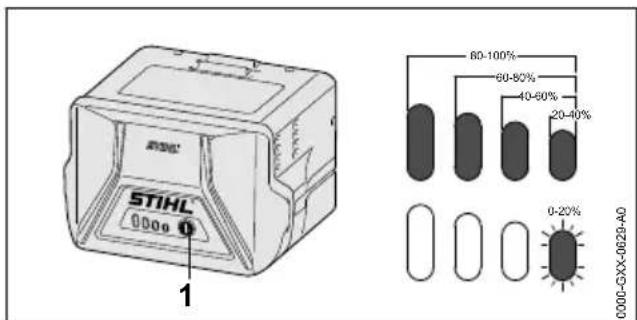

6.3 Ladezustand anzeigen

• Drucktaste (1) drücken. Die LEDs leuchten ca. 5 Sekunden lang grün und zeigen den Ladezustand an.
  Falls die rechte LED grün blinkt: Akku laden.

6.4 LEDs am Akku

Die LEDs können den Ladezustand des Akkus oder Störungen anzeigen. Die LEDs können grün oder rot leuchten oder blinken.

Falls die LEDs grün leuchten oder blinken, wird der Ladezustand angezeigt.
Falls die LEDs rot leuchten oder blinken: Störungen beheben, 19. In der Motorsäge oder im Akku besteht eine Störung.

6.5 LED am Ladegerät

Die LED zeit den Status des Ladegerats an.

Falls die LED grün leuchtet, wird der Akku geladen.

Falls die LED rot blinkt: Störungen beheben. Im Ladegerät besteht eine Störung.

7 Motorsäge zusammenbauen

7.1 Führungsschiene und Sägekette anbauen und abbauen

7.1.1 Führungsschiene und Sägekette anbauen

Die Kombinationen aus Führungsschiene und Sägekette, die zum Kettenrad passen und angebaut werden dürfen, sind in den technischen Daten angegeben, 21.

Motorsäge ausschalten, Kettenbremse einlagen und Akku herausnahmen.

Griff (1) der Flügelmutter (2) aufklappen.
Flügelmutter (2) so lange gegen den Uhrzeigersinn drehen, bis der Kettenraddeckel (3) abgenommen werden kann.
Kettenraddeckel (3) abnehmer.

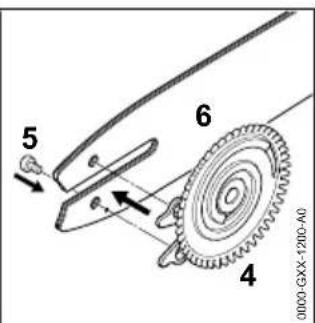

Spannscheibe (4) abnehmen.
Schraube (5) herausdrehen.

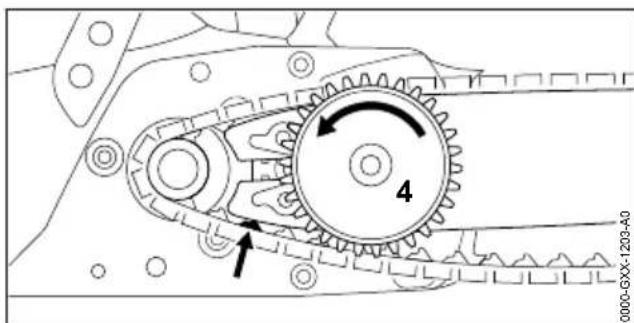

Führungsschiene (6) so auf die Spann-scheibe (4) legen, dass beide Zapfen der Spannscheibe (4) in den Bohrungen der Führungsschiene sitzen.

Die Orientierung der Führungsschiene (6) spielte keine Rolle. Der Aufdruck auf der Führungs-schiene kann auch auf dem Kopf stehen.

Schraube (5) eindrehen und fest anziehen.

Sägekette so in die Nut der Führungsschiene legen, dass die Pfeile auf den Verbindungs-gliedern der Sägekette auf der Oberseite in Laufrichtung zeigen.
- Spannscheibe (4) bis zum Anschlag im Uhrzeitigersinn drehen.

Führungsschiene mit Spannscheibe und Sägekette so auf die Motorsäge setzen, dass folgende Bedingungen erfüllt sind:

Die Spannscheibe (4) zeigt Richtung Benutzer.

Die Treibglieder der Sägekette sitzen in den Zahlen des Kettenrades (2).

• Der Kopf der Schraube (3) sitzt im Langloch der Führungsschiene (6).

Kettenbremse losen.
- Spannscheibe (4) so lange gegen den Uhrzeigersinn drehen, bis die Sägekette an der Führungsschiene anliegt. Dabei die Treibglieder der Sägekette in die Nut der Führungsschiene führen.
Die Führungsschiene und die Sägekette liegen an der Motorsäge an.
- Kettenraddeckel so an die Motorsäge anlagen, dass er bündig mit der Motorsäge ist.
- Falls der Kettenraddeckel nicht bündig mit der Motorsäge ist: Spannad verdrehen und Kettenraddeckel erneut anlagen. Die Zähne des Spanrads greifen in die Zähne der Spannscheibe.
Flugelmutter so lange im Uhrzeigersinn drehen, bis der Kettenraddeckel fest an der Motorsäge sitzt.
Griff der Flugelmutter zuklappen.

7.1.2 Führungsschiene und Sägekette abbauen

Motorsäge ausschalten, Kettenbremse einlagen und Akku herausnahmen.
Griff der Flügelmutter aufklappen.

Flügelmutter so lange gegen den Uhrzeiger-sinn drehen, bis der Kettenraddeckel abgenommen werden kann.
Kettenraddeckel abnehmer.
- Spannscheibe bis zum Anschlag im Uhrzeigersinn drehen.

Die Sägekette ist entspannt.

Führungsschiene und Sägekette abnehmer.
Schraube der Spannscheibe herausdrehen.
Spannscheibe abnehmen.

7.2 Sägekette spannen

Während der Arbeitdehynt sich die Sägekette aus oderzieht sich zusammen. Die Spannung der Sägeketteändert sich. Während der Arbeit muss die Spannung der Sägekette regelmäßig geprüft und nachgespannt werden.

Motorsäge ausschalten, Kettenbremse einlagen und Akku herausnahmen.

Griff der Flugelmutter (1) aufklappen.
Flugelmutter (1) 2 Umdrehungen gegen den Uhrzeigersinn drehen. Die Flugelmutter (1) ist gelost.
Kettenbremse losen.
Führungsschiene an der Spitze anheben und Spannrad (2) so lange im Uhrzeigersinn oder gegen den Uhrzeigersinn drehen, bis folgende Bedingungen erfüllt sind:

• Der Abstand a in der Mitte der Führungs-schiene betragt 1 mm bis 2 mm.
  Die Sägekette kann noch mit zwei Fingern und mit geringem Kraftaufwand über die Führungsschiene gezogen werden.

• Falls a Carving-Führungsschiene verwendt wird: Spannrad (2) so lange im Uhrzeiger-sinn oder gegen den Uhrzeigersinn drehen, bis die Treibglieder der Sägekette an der Unterseite der Führungsschiene noch zur Hälfte sightbar sind.
  Führungsschiene an der Spitze weiterhin anheben und Flügelmutter (1) solange im Uhrzeitigersinn drehen, bis der Kettenraddeckel fest an der Motorsäge sitzt.
  Falls der Abstand a in der Mitte der Führungs-schiene nicht 1 mm bis 2 mm beträgt: Säge-kette erneut spannen.

deutsch 8 Kettenbremse einlagen und offen

Falls bei Verwendung einer Carving-Führungsschiene die Treibglieder der Sägekette an der Unterseite der Führungsschiene weniger als zur Häfte sightbar sind: Sägekette erneut spannen.
Griff der Flügelmutter (1) zuklappen.

7.3 Sägeketten-Haftöl einfllen

Sägekatten-Haftöl schmiert und kühlt die umlaufende Sägekette.

STIHL empfeihlt, ein STIHL Sägeketten-Haftöl oder ein anderes für Motorsägen freiigegebenes Sägeketten-Haftöl zu verwenden.

Motorsäge ausschalten, Kettenbremse einlagen und Akku herausnahmen.
Motorsäge so auf eine ebene Fläche legen, dass der Öltank-Verschluss nach oben zeigt.
- Bereich um den Öltank-Verschluss mit einem feuchten Tuch reinigen.

• Oltank-Verschluss mit einem geeigneten Werkzeug so lange gegen den Uhrzeigersinn drehen, bis der Oltank-Verschluss abgenommen werden kann.
• Öltank-Verschluss abnehmer.
  Sägeketten-Haftöl so einfllen, dass kein Sägeketten-Haftöl verschüttet wird und der Öltank nicht bis zum Rand gefällt wird.

• Öltank-Verschluss auf den Öltank setzen.
• Oltank-Verschluss mit einem geeigneten Werkzeug im Uhrzeigersinn drehen und fest anziehen.

Der Oltank ist verschlussen.

8 Kettenbremse einlagen und offen

8.1 Kettenbremse einlagen

Die Motorsäge ist mit einer Kettenbremse ausgestattet.

Die Kettenbremse wird bei einem ausreichend starken Rückschlag durch die Massentragheit des Handschutzes automatisch eingelegt oder kann vom Benutzer eingelegt werden.

• Handschutz mit der linken Hand weg vom Griffrohr drucken. Der Handschutz rastet hörbar ein. Die Kettenbremse ist eingelegt.

8.2 Kettenbremse offen

• Handschutz mit der linken Hand in Richtung Benutzerziehen. Der Handschutz rastet hörbar ein. Die Kettenbremse ist gelöst.

9 Akku einsetzen und herausnahmen

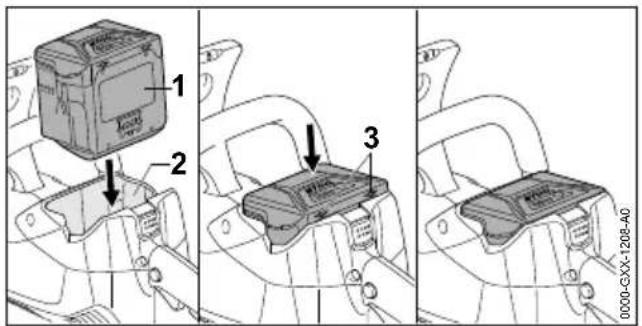

9.1 Akku einsetzen

Kettenbremse einlagen.

• Akku (1) so lange in den Akku-Schacht (2) drücken, bis ein Klick zu horen ist. Die Pfeile (3) am Akku (1) sind noch sightbar und der Akku (1) ist im Akku-Schacht (2) geschert. Zwischen der Motorsäge und dem Akku (1) besteht kein elektrischer Kontakt.
• Akku (1) bis zum Anschlag in den Akku-Schacht (2) drucken. Der Akku (1) rastet mit einem zweiten Klick ein und schlieft bündig mit dem Gehäuse der Motorsäge ab.

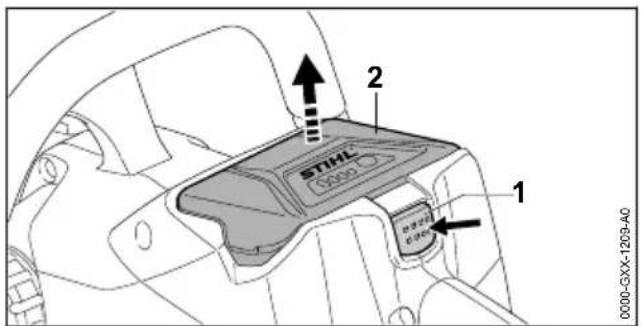

9.2 Akku herausnehmen

Motorsäge auf eine ebene Fläche stellen.

• Sperrhebel (1) drücken. Der Akku (2) ist entriegelt und kann herausgenommen werden.

10 Motorsäge einschalten und ausschalten

10.1 Motorsäge einschalten

Motorsäge mit der rechten Hand am Bedienungsgriff so festhalten, dass der Daumen den Bedienungsgriff umschließt.
Kettenbremse losen.
Motorsäge mit der linken Hand am Griffrohr so festhalten, dass der Daumen das Griffrohr umschließt.

Sperrknopf (2) mit dem Daumen drücken und gedrückt halten.
Schalthebel (3) mit dem Zeigefinger drucken und gedrück halten. Die Motorsäge beschleunigt und die Sägekette bewegt sich. Der Sperrknopf (2) kann losgelassen werden.

Je weiter der Schalthebel (3) gedrück ist, umsoschneller bewegt sich die Sagekette.

Wenn der Ergo-Hebel (1) gedruck ist, bleibt der Schalthebel (3) entsperrt. Dadurch kann der Schalthebel losgelassen und wieder gedruck werden, ohne dass der Sperrknopf erneut gedruck werden muss.

Wenn der Schalthebel (3) und der Ergo-Hebel (1) losegelassen werden, ist der Schalthebel (3) gespeit. Der Sperrknopf (2) muss erneut gedrückt und gehalten werden, um den Schalthebel (3) zu entsperren.

10.2 Motorsäge ausschalten

Schalthebel loslassen. Die Sägekette lauft nicht mehr.
- Falls die Sägekette weiter lauft: Kettenbremse einlagen, Akku Herausnahmen und einen STIHL Fachhändler aufsuchen. Die Motorsäge ist defekt.

11 Motorsäge und Akku prüfen

11.1 Kettenrad prüfen

Motorsäge ausschalten, Kettenbremse einlagen und Akku herausnahmen.
Kettenbremse losen.
Kettenraddeckel abbauen.
Führungsschiene und Sägekette abbauen.

• Einlaufspuren am Kettenrad mit einer STIHL Prüflehre prufen.
• Falls die Einlaufspuren tiefer als a = 0,5 mm sind: Motorsäge nicht verwenden und einen STIHL Fachhändler aufsuchen. Das Kettenrad muss ersetzt werden.

11.2 Führungsschiene prufen

Motorsäge ausschalten, Kettenbremse einlagen und Akku herausnahmen.
Sägekette und Führungsschiene abbauen.

Nuttiefe der Führungsschiene mit dem Messstab einer STIHL Feillehre messen.
Führungsschiene ersetzen, falls eine der folgenden Bedingungen erfüllt ist:

Die Führungsschiene ist beschädigt.
Die gemessene Nuttiefe ist kleiner als die Mindestnuttiefe der Fruhrungsschiene, 20.3.
Die Nut der Führungsschiene ist verengt oder gespreizt.
Falls Unklarheiten bestehen: Einen STIHL Fachhändler aufsuchen.

11.3 Sägekette prüfen

Motorsäge ausschalten, Kettenbremse einlagen und Akku herausnahmen.

Höhe der Tiefenbegrenzer (1) mit einer STIHL Feillehre (2) messen. Die STIHL Feillehre muss zur Teilung der Sägekette passen.
Falls ein Tiefenbegrenzer (1) über die Feillehre (2) hinaussteht: Tiefenbegrenzer (1) nachfeilen, 7.2.

Prufen ob die VerschleBmarkierungen (1 bis 4) an den Schneidezahlen sightbar sind.
Falls eine der Verschleibmarkierungen an einem Schneidezahn nicht sightbar ist: Sägekette nicht verwenden und einen STIHL Fachhändler aufsuchen.
Mit einer STIHL Feillehre prüfen, ob der Scharfwinkel der Schneidezahne von 30^ ein gehalten ist. Die STIHL Feillehre muss zur Teilung der Sägekette passen.
Falls der Schärwinkel von 30^ nicht eingehalten ist: Sägekette schärfen.
Falls Unklarheiten bestehen: Einen STIHL Fachhandler aufsuchen.

11.4 Kettenbremse prufen

• Kettenbremse einlagen und Akku herausnahlen.

WARNING

Die Schneidezahne der Sägekette sind scharf. Der Benutzer kann sich schneiden.

• Arbeitshandschuhe aus widersstandsfähigem Material tragen.

Versuchen, die Säigkeit von Hand über die Führungsschiene zuziehen. Falls die Säigkeit von Hand nicht über die Führungsschiene gezogen werden kann, Funktioniert die Kettenbremse.

12 Mit der Motorsäge arbeiten deutsch

Falls die Sägekette von Hand über die Führungsschiene gezogen werden kann: Motorsäge nicht verwenden und einen STIHL Fachhändler aufsuchen. Die Kettenbremse ist defekt.

11.5 Bedienungselemente prufen

Sperrknopf, Ergo-Hebel und Schalthebel

• Kettenbremse einlagen und Akku herausnahlen.
  Versuchen, den Schaltebel zu drucken, ohne den Sperrknopf zu drucken.
  Falls sich der Schalthebel drucken latent: Motorsäge nicht verwenden und einen STIHL Fachhändler aufsuchen. Der Sperrknopf ist defect.
  Sperrknopf drucken und gedrückt halten.
  Ergo-Hebel drücken und gedrück halten.
  Schalthebel drucken. Der Sperrknopf kann losgelassen werden.
  Schalthebel und Ergo-Hebel loslassen.
• Falls der Sperrknopf, der Ergo-Hebel oder der Schalthebel schwergängig sind oder nicht in die Ausgangsposition zurückfedern: Motorsäge nicht verwenden und einen STIHL Fachhändler aufsuchen. Der Sperrknopf, der Ergo-Hebel oder der Schalthebel sind defekt.

Motorsäge einschalten

Akku einsetzen.
Kettenbremse losen.
Sperrknopf drucken und gedrück halten.
Schaltebel drucken und gedrück halten. Die Sägekette lauft.
- Falls 3 LEDs rot blinken: Akku Herausnehmen und einen STIHL Fachhändler aufsuchen. In der Motorsäge besteht eine Störung.
Schalthebel loslassen. Die Sagekette lauft nicht mehr.
- Falls die Sägekette weiter lauft: Kettenbremse einlagen, Akku Herausnahmen und einen STIHL Fachhändler aufsuchen. Die Motorsäge ist defekt.

11.6 Kettenschmierung prufen

Akku einsetzen.
Kettenbremse lose.
Führungsschiene auf eine helle Oberflächenrichten.
Motorsäge einschalten. Sägeketten-Haftöl wird abgeschleudert und ist auf der hellen Oberfläche erkennbar. Die Kettenschmierung Funktioniert.
Falls abgeschleudertes Sägeketten-Haftöl nicht erkennbar ist:

Sägeketten-Haftöl einfüllen.
Kettenschmierung erneut prufen.
Falls Sägeketten-Haftöl weiterhin nicht auf der hellen Oberfläche erkennbar ist: Motorsäge nicht verwenden und einen STIHL Fachhändler aufsuchen. Die Kettenschmierung ist defekt.

11.7 Akku prufen

• Drucktaste am Akku drucken. Die LEDs leuchten oder blink
• Falls die LEDs nicht leuchten oder blinken: Akku nicht verwenden und einen STIHL Fachhändler aufsuchen. Im Akku besteht eine Störung.

12 Mit der Motorsäge arbeiten

12.1 Motorsäge halten und führen

Motorsäge mit der linken Hand am Griffrohr und der rechten Hand im Griffbereich (1) des Bedienungsgriffs so festhalten und führen, dass der Daumen der linken Hand das Griffrohr umschließt und der Daumen der rechten Hand den Bedienungsgriff umschließt.

12.2 Sagen

WARNING

• Falls Rückschlag entsteht, kann die Motorsäge in Richtung Benutzer hochgeschleudert werden. Der Benutzer kann schwer verletzt oder getötet werden.

Mit Vollgas sagen.
- Nicht mit dem Bereich um das obere Viertel der Spitze der Führungsschiene sagen.

Führungsschiene mit Vollgas so in den Schnitt führen, dass die Führungsschiene nicht verkantet.

• Krallenanschlag ansetzen und als Drehpunkt verwenden.
  Führungsschiene vollständig so durch das Holz führn, dass der Krallenanschlag immer wieder neu angesetzt wird.
  Am Ende des Schnitts das Gewicht der Motorsäge aufgangen.

Für eine optimale Leistungsfähigkeit die empfohlenen Temperaturbereiche beachten, 20.8.

12.3 Entasten

Motorsäge auf dem Stamm abstützen.
Führungsschiene mit Vollgas mit einer Hebelbewegung gegen den Ast drücken.
Ast mit der Oberseite der Führungsschiene durchsagen.

Falls der Ast unter Spannung steht: Entlastungsschnitt (1) in die Druckseite sagen und danach von der Zugsite mit einem Trennschnitt (2) durchsagen.

12.4 Falle

12.4.1 Fällrichtung und Rückweiche festlegen

Fällrichtung so festlegen, dass der Bereich, in den der Baum fällt, frei ist.

Rückweiche (B) so festlegen, dass folgende Bedingungen erfüllt sind:

Die Rückweiche (B) ist in einem Winkel von 45^ zur Fällrichtung (A).
Auf der Rückweiche (B) sind keine Hindernisse.
Die Baumkrone kann beobachtet werden.
- Falls die Rückweiche (B) an einem Hang ist, muss die Rückweiche (B) parallel zum Hang sein.

12.4.2 Arbeitsbereich am StammVBoreiten

Hindernisse im Arbeitsbereich am Stamm entfernen.
Bewuchs am Stamm entfernen.

Falls der Stamm große, gesunde Wurzelanläufe hat: Wurzelanläufe zuerst senkrecht und dann waagrecht einsagen und dann entfern.

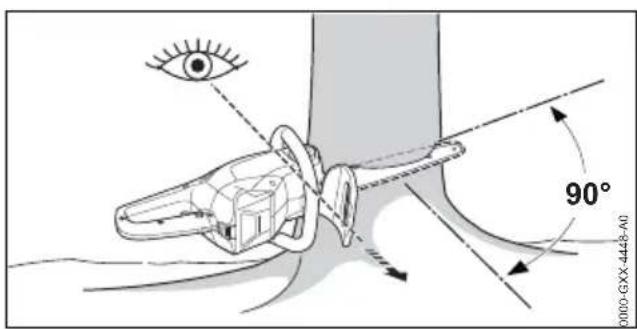

12.4.3 Fallkerb einsagen

Der Fallkerb bestimmt die Richtung, in die der Baum fällt. Länderspezifische Vorgaben zur Anlage des Fallkerbs müssen eingehalten werden.

Motorsäge so ausrichten, dass der Fallkerb im rechten Winkel zur Fällrichtung ist und die Motorsäge bodannah ist.

12 Mit der Motorsäge arbeiten deutsche

Waagrechten Sohlenschmitt einsagen.
Dachschnitt im Winkel von 45^ zum waagrechten Sohlenschnitt einsagen.

Falls das Holz gesund und langfasrig ist: Splintschnittte so einsagen, dass folgende Bedingungen erfüllt sind:

Die Splintschnitte sind auf beiden Seiten gleich.
Die Splintschnitte sind auf Hohe der Fall-kerbsohle.
Die Splintschnitte sind 1/10 des Stamm-durchmessers breit.

Der Stamm reibt nicht auf, wenn der Baum fällt.

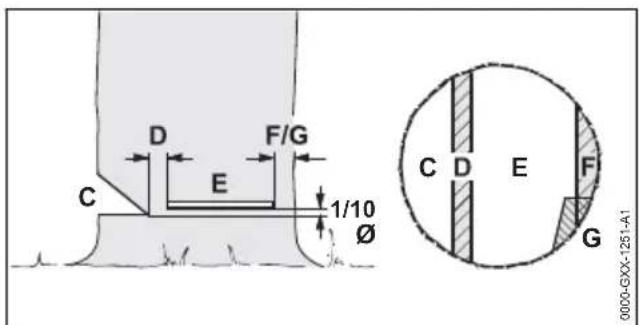

12.4.4 Grundlagen zum Fällschnitt

C Fallkerb

Der Fallkerb bestimmt die Fällrichtung.

D Bruchleiste

Die Bruchleiste führt den Baum wie ein Scharnier zu Boden. Die Bruchleiste ist 1/10 des Stammdurchmessers breit.

E Fällschnitt

Mit dem Fällschnitt wird der Stamm durchgesagt. Der Fällschnitt liegt 1/10 des Stamm-durchmessers (mindestens 3cm ) oberhalb der Sohle des Fallkerbs.

F Sicherheitsband

Das Sicherheitsband stützt den Baum und sichertihn gegen vorzeitiges Umfallen. Das Sicherheitsband ist 1/10 bis 1/5 des Stamm-durchmessers breit.

G Halteband

Das Halteband stützt den Baum und sichert ihn gegen vorzeitiges Umfallen. Das Halteband ist 1/10 bis 1/5 des Stammdurchmessers breit.

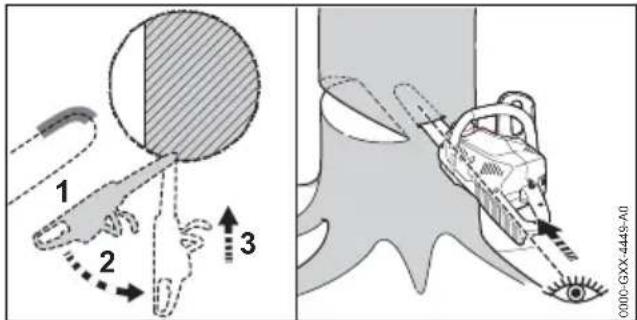

12.4.5 Einstechen

Das Einstechen ist eine Arbeitstechnik, die zum Fällen notwendig ist.

Führungsschiene mit der Unterseite der Spitze und mit Vollgas ansetzen.
Einsagen, bis die Führungsschiene in doppelter Breite im Stamm ist.
In die Einstichposition schwenken.
Führungsschiene einstchen.

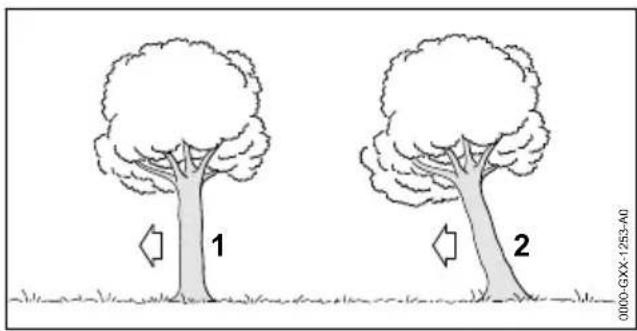

12.4.6 Geeigneten Fällschnitt wahlen

Die Auswahr des geeigneten Fällschnitts hangt von folgenden Bedingungen ab:

• die natürlichen Neigung des Baums
• die Astbildung des Baums
• Schaden am Baum
• der Gesundheitszustand des Baums
• falls Schnee auf dem Baum liegt: der Schneelast
• die Hangrichtung
• die Windrichtung und der Windgeschwindigkeit
  vorhandenen Nachbarbaumen

Es werden verschiedene Ausprüungen dieser Bedingungen unterschieden. In dieser Gebrauchsanleitung werden nur 2 Ausprüungen beschrieben.

deutsch 12 Mit der Motorsäge arbeiten

1 Normalbaum

Ein Normalbaum steht senkrecht und hat eine gleichmäßige Baumkrone.

2 Vorhanger

Ein Vorhänger steht schrag und hat eine Baumkrone, die in Fällrichtung zeigt.

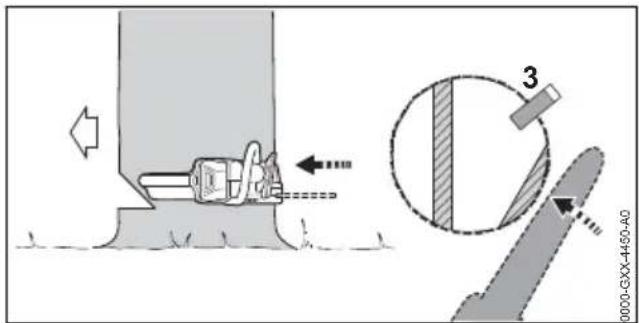

12.4.7 Normalbaum mit keinem Stamm-durchmesser fällen

Ein Normalbaum wird mit einem Fällschnitt mit Sicherheitsband gefällt. Diese Fällschnitt muss ausgeführten werden, falls der Stammdurchmesser kleiner als die tatsächliche Schnittlänge der Motorsäge ist.

Warnruf abgeben.

Führungsschiene in den Fällschnitt einstchen bis sie auf der anderen Seite des Stammes wieder sightbar ist, 2.4.5.
- Krallenanschlag hinter der Bruchleiste ansetzen und als Drehpunkt benutzen.
Fällschnitt in Richtung Bruchleiste ausformen.
Fällschnitt in Richtung Sicherheitsband ausformen.

Fällkeil setzen. Der Fällkeil muss zum Stamm-durchmesser und der Breite des Fällschnitts passen.
Warnruf abgeben.
- Sicherheitsband mit gestreckten Armen von außen und horizontal in der Ebene des Fällschnitt durchtrennen. Der Baum fällt.

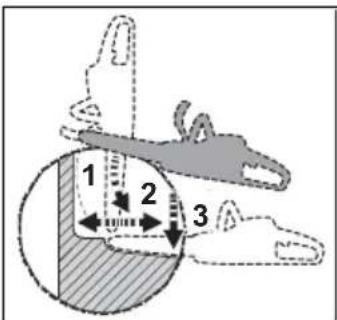

12.4.8 Normalbaum mit großem Stamm-durchmesser fallen

Ein Normalbaum wird mit einem Fällschnitt mit Sicherheitsband gefällt. Diese Fällschnitt muss ausgeführten werden, falls der Stammdurchmesser größter als die tatsächliche Schnittlänge der Motorsäge ist.

Warnruf abgeben.

• Krallenanschlag auf Höhe des Fällschnitts ansetzen und als Drehpunkt verwenden.
  Motorsäge waagerecht in den Fällschnitt führen und so welt wie möglich schwenken.
  Fällschnitt in Richtung Bruchleiste ausformen.
  Fällschnitt in Richtung Sicherheitsband ausformen.
  Auf die gegenüberliegende Seite des Stamms wechseln.
  Führungsschiene in der gleichen Ebene in den Fällschnitt einstehen.
  Fällschnitt in Richtung Bruchleiste ausformen.
  Fällschnitt in Richtung Sicherheitsband ausformen.

Fällkeil setzen. Der Fällkeil muss zum Stamm-durchmesser und der Breite des Fällschnits passen.
Warnruf abgeben.
- Sicherheitsband mit gestreckten Armen von außen und horizontal in der Ebene des Fäll-schnitt durchtrennen.

Der Baum fällt.

12.4.9 Vorhänger mit keinem Stammdurchmesser fallen

Ein Vorhänger wird mit einem Fällschnitt mit Halteband gefällt. Dieder Fällschnitt muss ausgeführrt

werden, falls der Stammdurchmesser kleiner als die tatsächliche Schnittlänge der Motorsäge ist.

Warnruf abgeben.

Führungsschiene in den Fällschnitt einstchen bis sie auf der anderen Seite des Stammes wieder sightbar ist, 12.4.5.
Fällschnitt in Richtung Bruchleiste ausformen.
Fällschnitt in Richtung Halteband ausformen.

Warnruf abgeben.
- Halteband mit gestreckten Armen von außen und schrag oben durchtrennen. Der Baum fällt.

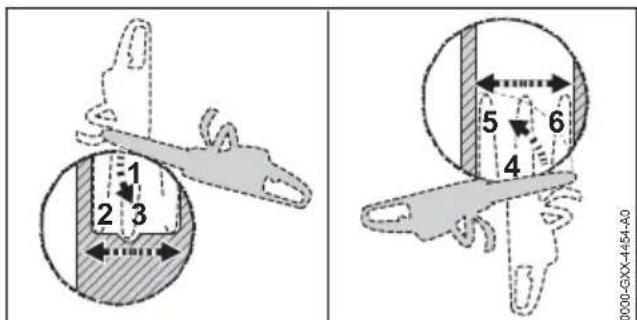

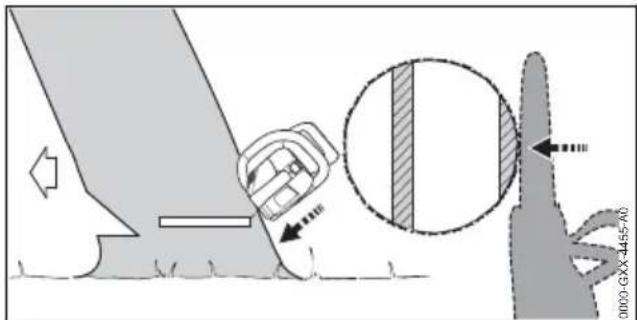

12.4.10 Vorhänger mit großem Stammdurchmesser fallen

Ein Vorhänger wird mit einem Fällschnitt mit Halteband gefällt. Dieser Fällschnitt muss ausgeführten werden, falls der Stammdurchmesser groß als die tatsächliche Schnittlänge der Motorsäge ist.
Warnruf abgeben.

• Krallenanschlag auf Höhe des Fällschnits hinter dem Halteband ansetzen und als Drehpunkt benutzen.
  Motorsäge waagerecht in den Fällschnitt führen und so welt wie möglich schwenken.

Fällschnitt in Richtung Bruchleiste ausformen.
Fällschnitt in Richtung Halteband ausformen.
Auf die gegenüberliegende Seite des Stamms wechseln.
- Krallenanschlag auf Höhe des Fällschnits hinter der Bruchleiste ansetzen und als Drehpunkt benutzen.
Motorsäge waagerecht in den Fällschnitt führen und so welt wie möglich schwenken.
Fällschnitt in Richtung Bruchleiste ausformen.
Fällschnitt in Richtung Halteband ausformen.

Warnruf abgeben.
- Halteband mit gestreckten Armen von außen und schrag oben durchtrennen. Der Baum fällt.

13 Nach dem Arbeiten

13.1 Nach dem Arbeitsen

Motorsäge ausschalten, Kettenbremse einlagen und Akku herausnahmen.
Falls die Motorsäge nass ist: Motorsäge trocken lessen.
Falls der Akku nass oder feucht ist: Akku trocknen lessen, 20.8.
Motorsäge reinigen.
Führungsschiene und Sägekette reinigen.
Flugelmutter losen.
- Spannad 2 Umdrehungen gegen den Uhrzeigersinn drehen. Die Sägekette ist entspannt.
Flugelmutter anziehen.
Kettenschutz so über die Führungsschiene schieben, dass er die gesamte Führungs-schiene abdeckt.
Akku reinigen.

14 Transportieren

14.1 Motorsäge transportieren

Motorsäge ausschalten, Kettenbremse einlagen und Akku herausnahmen.
Kettenschutz so über die Führungsschiene schieben, dass er die gesamte Führungs-schiene abdeckt.

Motorsäge tragen

Motorsäge mit der rechten Hand so am Griffrohr trag, dass die Führungsschiene nach hinten zeigt.

Motorsäge in einem Fahrzeug transportieren

Motorsäge so sichern, dass die Motorsägenicht umkippen und sich nicht bewegen kann.

14.2 Akku transportieren

Motorsäge ausschalten, Kettenbremse einlagen und Akku herausnahmen.
- Sicherstellen, dass der Akku im sicherheitsgerechten Zustand ist.
- Akku so verpacken, dass er sich in der Verpackung nicht bewegen kann.
- Verpackung so sichern, dass sie sich nicht bewegen kann.

Der Akku unterliegt den Anforderungen zum Transport gefährlicher Güter. Der Akku ist als UN 3480 (Lithium-Ionen-Batterien) eingestuft und wurde gemäß UN Handbuch Prüfungen und Kriterien Teil III, Unterabschnitt 38.3 geprüft.

Die Transportvorschriften sind unter www.stihl.com/safety-data-sheets angegeben.

14.3 Ladegerät transportieren

Netzstecker aus der Steckdoseziehen.
Akku herausnehmen.
Anschlussleitung aufwickeln und am Ladegerät befestigen.
Falls das Ladegerät in einem Fahrzeug transportiert wird: Ladegerät mit Spanngurten, Riemen oder einem Netz so sichern, dass das Ladegerät nicht umkippen und sich nicht bewegen kann.

15 Aufbewahren

15.1 Motorsäge aufbewahren

Motorsäge ausschalten, Kettenbremse einlagen und Akku herausnahmen.
Kettenschutz so über die Führungsschiene schiben, dass er die gesamte Führungs-schiene abdeckt.
Motorsäge so aufbewahren, dass folgende Bedingungen erfüllt sind:

Die Motorsäge ist außerhalb der Reichweite von Kindern.
Die Motorsäge ist sauber und trocken.
Falls die Motorsäge länger als 30 Tage aufbewahrt wird: Führungsschiene und Sägekette abbauen.

15.2 Akku aufbewahren

STIHL empfeihlt, den Akku in einem Ladezustand zwischen 40% und 60% (2 grün leuchtende LEDs) aufzubewahren.

• Akku so aufbewahren, dass folgende Bedingungen erfüllt sind:

• Der Akku ist außerhalb der Reichweite von Kindern.

• Der Akku ist sauber und trocken.
• Der Akku ist in einem geschlossenen Raum.
• Der Akku ist getrennt von der Motorsäge.
• Falls der Akku im Ladegerät aufbewahrt wird: Netzsteckerziehen und den Akku mit einem Ladezustand zwischen 40% und 60% (2 grün leuchtende LEDs) aufbewahren.
• Der Akku ist nicht außerhalb der angegebenen Temperaturgrenzen aufbewahrt, 20.7.

HINWEIS

Falls der Akku nicht so aufbewahrt wird, wie es in dieser Gebrauchsanleitung beschrieben ist, kann sich der Akku tiefentlagen und dadurch irreparabel beschädigt werden.

• Einen entladenen Akku vor dem Aufbewahren laden. STIHL empfeihlt den Akku in einem Ladezustand zwischen 40% und 60% (2 grün leuchtende LEDs) aufzubewahren.
• Akku getrennt von der Motorsäge aufbewahren.

15.3 Ladegerät aufbewahren

Netzstecker aus der Steckdoseziehen.

Anschlussleitung aufwickeln und am Ladegerät befestigen.

16 Reinigen deutsch

Ladegerät so aufbewahren, dass folgende Bedingungen erfüllt sind:
- Das Ladegerät ist außerhalb der Reichweite von Kindern.
- Das Ladegerät ist sauber und trocken.
- Das Ladegerät ist in einem geschlossenen Raum.
- Das Ladegerät ist nicht an der Anschlussleitung oder an der Halterung (3) für die Anschlussleitung aufgehängt.
Das Ladegerät ist nicht außerhalb der angegebenen Temperaturgrenzen aufbewahrt, 20.7.

16 Reinigen

16.1 Motorsäge reinigen

Motorsäge ausschalten, Kettenbremse einlagen und Akku Herausnahmen.
Motorsäge mit einem feuchten Tuch oder STIHL Harzlöser reinigen.
Lüftungsschlitze mit einem Pinsel reinigen.
Kettenraddeckel abbauen.
- Bereich um das Kettenrad mit einem feuchten Tuch oder STIHL Harzloser reinigen.
Fremdkörper aus dem Akku-Schacht entfernen und den Akku-Schacht mit einem feuchten Tuch reinigen.
- Elektrische Kontakte im Akku-Schacht mit einem Pinsel oder einer weichen Bürste reini-gen.
Kettenraddeckel anbauen.

16.2 Führungsschiene und Sägekette reinigen

Motorsäge ausschalten, Kettenbremse einlagen und Akku herausnahmen.
Führungsschiene und Sägekette abbauen.

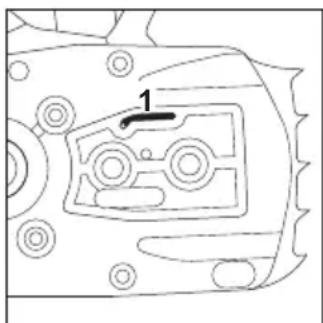

• Olaustrittskanal (1), Oleintrittsbohrung (2) und Nut (3) mit einem Pinsel, einer weichen Bürste oder STIHL Harzloser reinigen.
  Sägekette mit einem Pinsel, einer weichen Bürste oder STIHL Harzlöser reinigen.
  Führungsschiene und Sägekette anbauen.

16.3 Akku reinigen

Akku mit einem feuchten Tuch reinigen.

16.4 Ladegerät reinigen

Netzstecker aus der Steckdoseziehen.
Ladegerät mit einem feuchten Tuch reinigen.
Luftrungsschlitze mit einem Pinsel reinigen.
- Elektrische Kontakte des Ladegerats mit einem Pinsel oder einer weichen Bürste reinigen.

17 Warten

17.1 Führungsschiene entgraten

An der Außenkante der Führungsschiene kann sich ein Grat bilden.

• Grat mit einer Flachfeile oder einem STIHL Führungsschienenrichter entfern.
  Falls Unklarheiten bestehen: Einen STIHL Fachhandler aufsuchen.

17.2 Sägekette schäfen

Es erfordert viel Übung, Sägeketten richtig zu schären.

STIHL Feilen, STIHL Feilhilfen, STIHL Scharfgeräte und die Broschüre „STIHL Sägeketten schärfen“ halten, die Sägekette richtig zu schären. Die Broschüre ist unter www.stihl.com/sharpening-brochure verfügbar.

STIHL empfehlt, Sägeketten von einem STIHL Fachhandler schären zu halten.

WARNING

Die Schneidezahne der Sägekette sind scharf. Der Benutzer kann sich schneiden.
- Arbeitshandschuhe aus Understandsfähigem Materiallagen.

Jeden Schneidezahn mit einer Rundfeile so feilen, dass folgende Bedingungen erfüllt sind:
Die Rundfeile passt zur Teilung der Sägette.
Die Rundfeile wird voninnen nach außen geführt.
- Die Rundfeile wird im rechten Winkel zur Führungsschiene geführt.
- Der Schärfwinkel von 30^ wird eingehalten.

Tiefenbegrenzer mit einer Flachfeile so feilen, dass sie bündig mit der STIHL Feilheire und parallel zur Verschleibmarkierung sind. Die STIHL Feilheire muss zur Teilung der Sägekette passen.
Falls Unklarheiten bestehen: Einen STIHL Fachhandler aufsuchen.

17.3 Kettenbremse warten

Der Benutzer kann die Kettenbremse nicht selbst warten.

• Kettenbremse in folgenden zeitlichen Abstände von einem STIHL Fachhändler warten lessen:
  Vollzeit-Einsatz: vierteljährlich

19 Störungen beheben

19.1 Störungen der Motorsäge oder des Akkus beheben

Störung LEDs am	Akku Ursache	Abhilfe
Die Motorsägeläuft beim Ein-schalten nicht an.	1 LED blinktgrün.	Der Ladezustand des Akkus ist zu gering.	\( \blacktriangleright \) Akku laden.
	1 LED leuchtetrot.	Der Akku ist zu warm oder zu kalt.	\( \blacktriangleright \) Kettenbremse einlagen und Akku hers-aus-nehmen.\( \blacktriangleright \) Akku abkühlen oder erwärmen{lassen.
	3 LEDs blinkenrot.	In der Motorsägebesteht eine Störung.	\( \blacktriangleright \) Kettenbremse einlagen und Akku hers-aus-nehmen.\( \blacktriangleright \) Elektrische Kontakte im Akku-Schacht reinigen.\( \blacktriangleright \) Akku einsetzen.\( \blacktriangleright \) Kettenbremse löseng. \( \blacktriangleright \) Motorsäge einschalten.\( \blacktriangleright \) Falls weiterhin 3 LEDs rot blinken: Motor-säge nicht verwenden und einen STIHL Fachhändler aufsuchen.

• Teilzeit-Einsatz: halbjährlich
• gelegentlicher Einsatz: jährlich

18 Reparieren

18.1 Motorsäge, Akku und Ladegerät reparieren

Der Benutzer kann die Motorsäge, Führungs-schiene, Sägekette, den Akku und das Ladegerät nicht selbst reparieren.

• Falls die Motorsäge, Führungsschiene oder Sägekette beschädigt sind: Motorsäge, Führungsschiene oder Sägekette nicht verwenden und einen STIHL Fachhändler aufsuchen.
  Falls der Akku defekt oder beschädigt ist: Akku ersetzen.
  Falls das Ladegerät defekt oder beschädigt ist: Ladegerät ersetzen.
  Falls die Anschlussleitung defekt oder beschädigt ist: Ladegerät nicht verwenden und Anschlussleitung von einem STIHL Fachhändler ersetzen halten.

Störung LEDs am	Akku Ursache	Abhilfe
3 LEDs leuch-	ten rot.	Die Motorsäge ist zu warm.	Kettenbremse einlagen und Akku heraus-nehmen. Motorsäge 20 Minuten abkühlen halten.
	4 LEDs blinking rot.	Im Akku besteht eine Störung.	Kettenbremse einlagen und Akku heraus-nehmen und erneut einsetzen. Kettenbremse losen. Motorsäge einschalten. Falls weiterhin 4 LEDs rot blinking: Akku nicht verwenden und einen STIHL Fach- händler aufsuchen.
	- Die elektrische	Ver- binding zwischen der Motorsäge und dem Akku ist unterbrochen.	Kettenbremse einlagen und Akku heraus-nehmen. Elektrische Kontakte im Akku-Schacht reinigen. Akku einsetzen.
	- Die Motorsäge	oder der Akku sind feucht.	Motorsäge oder Akku trocknen halten, 20.8.
Die Motorsäge schaltet im Betrieb ab.	3 LEDs leuch- ten rot.	Die Motorsäge ist zu warm.	Kettenbremse einlagen und Akku heraus-nehmen. Motorsäge 20 Minuten abkühlen halten.
	- Es besteht eine elekt- rische Störung.		Kettenbremse einlagen, Akku hersauneh- men und erneut einsetzen. Motorsäge einschalten.
Die Betriebszeit der Motorsäge ist zu kurz.	- Der Akku ist nicht voll- ständig geladen.		Akku vollständig laden.
	- Die Lebensdauer des Akkus ist überschritten.		Akku ersetzen.
Nach dem Ein- setzen des Akkus in das Ladegerät startet der Ladevorgang nicht.	1 LED leuchtet rot.	Der Akku ist zu warm oder zu kalt.	Akku im Ladegerät eingesetzt halten. Der Ladevorgang startet automatisch, sobald der zulässige Temperaturbereich erreicht ist.

19.2 Störungen des Ladegerats beheben

Störung LED am Lade-gerät	Lade-gerät	Ursache Abhilfe
Der Akku wird nicht geladen.	Die LED blinkt rot.	Die elektrische Ver-binding zwischen dem Ladegerät und dem Akku ist unterbrochen.	■ Akku hersausnahmen.■ Elektrische Kontakte am Ladegerät rei-nigen.■ Akku einsetzen.
		Im Ladegerät besteht eine Störung.	■ Ladegerät nicht verwenden und einen STIHL Fachhändler aufsuchen.

20 Technische Daten

20.1 Motorsägen STIHL MSA 60.0 C, MSA 70.0 C

MSA 60.0 C

Zulässiger Akku: STIHL AK
Gewicht ohne Akku, Führungsschiene und Sägekette: 2,5 kg
Maximaler Inhalt des Oltanks: 110~cm^3 (0,11 I)

MSA 70.0 C

Zulässiger Akku: STIHL AK
Gewicht ohne Akku, Führungsschiene und Sägekette: 2,5 kg
- Maximaler Inhalt des Öltanks: 110cm^3 (0,11 I)

Die Laufzeit ist unter www.stihl.com/battery-life angegeben.

20.2 Kettenräder und Kettengeschwindigkeiten

MSA 60.0 C

Folgende Kettenräder können verwendet werden:

• 6-zähnig für 1/4 P

Maximale Kettengeschwindigkeit: 14,0 m/s

MSA 70.0 C

Folgende Kettenräder können verwendet werden:

• 6-zähnig für 1/4 P

Maximale Kettengeschwindigkeit: 14,0 m/s

20.3 Mindestnuttiefe der Führungsschienen

Die Mindestnuttiefe hangt von der Teilung der Führungsschiene ab.

1/4" P: 4 mm

20.4 Akku STIHL AK

• Akku-Technologie: Lithium-lonen
• Spannung: 36 V
• Kapazität in Ah: siehe Leistungsschild
• Energieinhalt in Wh: siehe Leistungsschild
  Gewicht in kg: siehe Leistungsschild

20.5 Ladegerät STIHL AL 101

Nennspannung: siehe Leistungsschild
- Frequenz: siehe Leistungsschild
Nennleistung: siehe Leistungsschild
Ladestrom: siehe Leistungsschild

Die Ladezeiten sind unter www.stihl.com/charging-times angegeben.

20.6 Verländerungsleitungen

Wenn eine Verlängerungsleitung verwendet wird, mussen deren Adern abhängig von der Spannung und der Länge der Verlängerungsleitung mindestens folgende Querschnitte haben:

Falls die Nennspannung auf dem Leistungsschild 220 V bis 240 V ist:

Leitungslange bis 20 m: AWG 15 / 1,5 mm²
Leitungslänge 20m bis 50m :AWG 13/

2,5 mm²

Falls die Nennspannung auf dem Leistungsschild 100 V bis 127 V ist:

Leitungslänge bis 10 m: AWG 14 / 2,0 mm²
Leitungslange 10 m bis 30 m: AWG 12 / 3,5 mm²

20.7 Temperaturgrenzen

WARNING

• Der Akku ist nicht gegen alle Umgebungseinfüsse geschützt. Falls der Akku bestimmen Umgebungseinfüssen ausgesetzt ist, kann der Akku in Brand geraten oder explodieren. Personen können schwer verletzt werden und Sachschaden kann entstehen.
• Akku nicht unterhalb von - 20 °C oder oberhalb von + 50 °C laden.
  Motorsäge, Akku oder Ladegerät nicht unterhalb von -20 °C oder oberhalb von +50 °C verwenden.
  Motorsäge, Akku oder Ladegerät nicht unterhalb von -20 °C oder oberhalb von +70 °C aufbewahren.

20.8 Empfohlene Temperaturbereiche

Für eine optimale Leistungsfähigkeit der Motorsäge, des Akkus und Ladegerats die folgenden Temperaturbereiche beachten:

Laden: +5^ bis +40^
- Verwendung: - 10 °C bis + 40 °C
Aufbewahrung: -20°C bis +50°C

Falls der Akku außerhalb der empfohlenen Temperaturbereiche geladen, verwendet oder aufbewahrt wird, kann die Leistungsfähigkeit reduziert sein.

Falls der Akku nass oder feucht ist, den Akku mindestens 48h bei uber +15^ und unter +50^ , sowie bei unter 70% Luftfeuchtigkeit trocknen halten. Eine höhere Luftfeuchtigkeit kann die Trocknungsszeit verlangern.

20.9 Schallwerte und Vibrationswerte

Der K-Wert für die Schalldruckpegel beträgt 2 dB(A). Der K-Wert für die Schalleistungspegel beträgt 2 dB(A). Der K-Wert für die Vibrationswerte beträgt 2m / s^2

MSA 60.0 C

STIHL empfehlt, einen Gehorschutz zu tragen.

Schalldruckpegel LpA gemessen nach EN 62841-4-1: 83 dB(A)
Schalleistungspegel LWA gemessen nach EN 62841-4-1:94 dB(A)
- Vibrationswert a_hv gemessen nach EN 62841-4-1:

Bedienungsgriff: 3,4 m/s²
-Griffrohr:3,2 m/s.

MSA 70.0 C

STIHL empfehl, einen Gehorschutz zu tragen.

Schalldruckpegel LpA gemessen nach EN 62841-4-1: 83 dB(A)
Schalleistungspegel LWA gemessen nach EN 62841-4-1:94 dB(A)
- Vibrationswert a_hv gemessen nach EN 62841-4-1:

Bedienungsgriff: 3,4 m/s²
-Griffrohr:3,2 m/s.

Die angegebenen Schall- und Vibrationswerte wurden nach einem genormten Prüfverfahren gemessen und können zum Vergleich von Elektrrogeräten herangezogen werden. Die tatsächlich auftretenden Schall- und Vibrationswerte können von den angegebenen Werten abweichen, abhängig von der Art der Anwendung. Die angegebenen Schall- und Vibrationswerte können zu

einer ersten Einschätzung der Schall- und Vibrationsbelastung verwendet werden. Die tatsächliche Schall- und Vibrationsbelastung muss eingeschätzt werden. Dabei können auch die Zeiten berücksichtigt werden, in denen das Elektrogerät abgeschaltet ist, und solche, in denen eszar eingeschaltet ist, aber ohne Belastung lauft.

Informationen zur Erfüllung der Arbeitgeberrichtlinie Vibration 2002/44/EG sind unter www.stihl.com/vib angegeben.

20.10 REACH

REACH bezeichnete eine EG-Verordnung zur Registrierung, Bewertung und Zulassung von Chemikalien.

Informationen zur Erfüllung der REACH Verordnung sind unter www.stihl.com/reach angegeben.

21 Kombinationen der Führungsschienen und Sägeketten

21.1 Motorsagen STIHL MSA 60.0 C, MSA 70.0 C

Teilung Treibglieddi-cke/Nutweite	Länge Führungsschiene Zähnezahl Umlenkstern	Anzahl Treib-glieder	Sägekette
1/4" P 1,1 mm	25 cm Rollomata-tic E Mini / Light 01	8	56
	30 cm Carving - 64
Die Schnittlänge einer Führungsschiene hangt von der verwendenten Motorsäge und Sägekette ab. Die tatsächliche Schnittlänge einer Führungsschiene kann geringer als die angegebene Länge sein.

22 Ersatzteile und Zubehör

22.1 Ersatzteile und Zubehör

STIHL These Symbole kennzeichnen original STIHL Ersatzteile und original STIHL Zubehör.

STIHL empfeihlt, original STIHL Ersatzteile und original STIHL Zubehor zu verwenden.

Ersatzteile und Zubehör anderer Hersteller konnen durch STIHL hinsichtlich Zuverlösigkeit, Sicherheit und EignungTOTz laufender Marktbeobachtung nicht beurteilt werden und STIHL kann fur deren Einsatz auch nicht einstehen.

Original STIHL Ersatzteile und original STIHL Zubehör sind bei einem STIHL Fachhändler erhältlich.

23 Entsorgen

23.1 Motorsäge, Akku und Ladegerät entsorgen

Informationen zur Entsorgung sind bei der örtlichen Verwaltung oder bei einem STIHL Fachhändler erhalten.

Eine unsachgemäße Entsorgung kann die Gesundheit schädigen und die Umwelt belasten.

STIHL Produkte einschließlich Verpackung gemäß den örtlichen Vorschriften einer geeigneten Sammelstelle für Wiederverwertung zuführen.
- Nicht mit dem Hausmüll entsorgen.

24 EU-Konformitätserklarung

24.1 Motorsägen STIHL MSA 60.0 C, MSA 70.0 C

ANDREAS STIHL AG & Co. KG

Badstraße 115

D-71336 Waibingen

Deutschland

erklärnt in alleiniger Verantwortung, dass
Bauart: Akku-Motorsäge
- Fabrikmarke: STIHL
Typ: MSA 60.0 C, Serienidentifizierung: MA04
- Typ: MSA 70.0 C, Serienidentifizierung: MA04

den einschlagigen Bestimmungen der Richtlinien 2011/65/EU, 2006/42/EG, 2014/30/EU und 2000/14/EG entspricht und in Übereinstimmung mit den jeweils zum Produktionsdatum gultigen Versionen der folgenden Normen entwickelt und gefertigt worden ist: EN 55014-1, EN 55014-2, EN 62841-1 und EN 62841-4-1.

Die EG-Baumusterprüfung nach Richtlinie 2006/42/EG, Art. 12.3(b) wurde durchgefuhrt bei: VDE Prüf- u. Zertifizierungsinstitut (NB 0366), Merianstraße 28, 63069 Offenbach, Deutschland - Zertifizierungsnummer: 40055452

Zur Ermittlung des gemessenen und des garantierten Schalleistungspegels wurde nach Richtlinie 2000/14/EG, Anhang V verfahren. MSA 60.0 C

Gemessener Schallleistungspegel: 95 dB(A)
- Garantierter Schallleistungspegel: 97 dB(A)
MSA 70.0 C
Gemessener Schalleistungspegel: 96 dB(A)
- Garantierter Schalleistungspegel: 98 dB(A)

Die Technischen Unterlagen sind bei der Produktzulassung der AND-

REAS STIHL AG & Co. KG aufbewahrt.

Das Baujahr, das Herstellungsand und die Maschinenummer sind auf der Motorsage angegeben.

Waiblingen, 30.09.2022

ANDREAS STIHL AG & Co. KG

25.1 STIHL Hauptverwaltung

ANDREAS STIHL AG & Co. KG

Postfach 1771

D-71307 Waibingen

25.2 STIHL Vertriebsgesellschaften

DEUTSCHLAND

STIHL Vertriebszentrale AG & Co. KG

Robert-Bosch-Straße 13

64807 Dieburg

Telefon: [phone]

ÖSTERREICH

STIHL Ges.m.b.H.

Fachmarktstraße 7

2334 Vosendorf

Telefon: [phone]

SCHWEIZ

STIHL Vertriebs AG

Isenrietstraße 4

8617 Monchaltorf

Telefon: [phone]

TSCHECHISCHE REPUBLICI K

Andreas STIHL, spel. s r.o.

Chrlicka 753

664 42 Modrice

26 Allgemeine Sicherheitshin- weise für Elektrowerk- zeuge

26.1 Einleitung

Dieses Kapitel gibt die in der Norm EN/ IEC 62841 für handgeführte motorbetriebene Elektrowerkzeuge vorformulierten, allgemeinen Sicherheitshinweise wieder.

STIHL muss diese Texte abdrucken.

Die unter "Elektrische Sicherheit" angegebenen Sicherheitschinweise zur Vermeidung eines elektrischen Schlags sind für STIHL Akku-Produkte nicht anwendbar.

WARNING

• Lesen Sie alle Sicherheitshinweise, Anweisungen, Bebilderrungen und technischen Daten, mit denen diese Elektrowerkzeug versehen ist. Versäumnisse bei der Einhaltung der nachfolgenden Anweisungen konnen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug" bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzleitung) oder auf akkubetriebene Elektrowerkzeuge (ohne Netzleitung).

26.2 Arbeitsplatzsicherheit

a) Halten Sie ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeuchte Arbeitsbereiche konnen zu Unfallen führen.
b) Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgeführter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.
c) Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung konnen Sie die Kontrolle über das Elektrowerkzeug verlieven.

26.3 Elektrische Sicherheit

a) Der Anschlussstecker des Elektrowerkzeugs muss in die Steckdose passen. Der Stecker

darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.

b) Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.
c) Halten Sie Elektrowerkzeuge von Regen oder Nasse fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages.
d) Zweckentfremden Sie die Anschlussleitung nicht. Verwenden Sie die Anschlussleitung niemals zum Tragen, Ziehen oder um den Stecker des Elektrowerkzeugs Herauszuziehen. Halten Sie die Anschlussleitung fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Teilen. Beschädigte oder verwickelte Anschlussleitungen erhöhen das Risiko eines elektrischen Schlages.
e) Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungsleitungen, die auch für den Außenbereich geeignet sind. Die Anwendung einer für den Außenbereich geeigneten Verlängerungsleitung verringgert das Risiko eines elektrischen Schlages.
f) Wenn der Betrieb des Elektrowerkzeugs in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.

26.4 Sicherheit von Personen

a) Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutz ten Sie kein Elektrowerkzeug, wenn Sie mude sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeugs kann zu ernsthaften Verletzungen führen.
b) Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art

und Einsatz des Elektrowerkzeugs, verrin-gert das Risiko von Verletzungen.

c) Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewisern Sie sich, dass das Elektrowerkzeug ausgeschelt ist, bevor Sie es an die Stromversorgung und/oder den Akku anschreiben, es aufnehmen oder trag. Wenn Sie beim Tragen des Elektrowerkzeugs den Finger am Schalter haben oder das Elektrowerkzeug eingeschaltet an die Stromversorgung anschreiben, kann dies zu Unfallen führen.
d) Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Teil des Elektrowerkzeugs befindet, kann zu Verletzungen führen.
e) Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch konnen Sie das Elektrowerkzeug in unerwarteten Situationen better kontrollieren.
f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare und Kleidung fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare konnen von sich bewegenden Teilen erfasst werden.
g) Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, sind diese anzuschreiben und richtig zu verwenden. Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringern.
h) Wiegen Sie sich nicht in falscher Sicherheit und setzen Sie sich nicht über die Sicherheitsregeln für Elektrowerkzeuge hinweg, auch wenn Sie nach vielfachem Gebrauch mit dem Elektrowerkzeug vertraut sind. Achloses Handeln kann binnen Sekundenbruchteilen zu schweren Verletzungen führen.

26.5 Verwendung und Behandlung des Elektrowerkzeugs

a) Überlasten Sie das Elektrowerkzeug nicht. Verwenden Sie für ihre Arbeit das dazu bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie better und)sicherer im angegebenen Leistungsbereich.
b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das

sich nicht mehr ein- oder ausschalten{lässt, ist gefährlich und muss repariert werden.

c) Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie einen abnehmbaren Akku, bevor Sie Geräteinstellungen vorheiten, Einsatzwerkzeugteile wechseln oder das Elektrowerkzeug weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeugs.
d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie keine Personen das Elektrowerkzeug benutzen, die mit thisem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden.
e) Pflegen Sie Elektrowerkzeuge und Einsatzwerkzeug mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeugs beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Elektrowerkzeugs reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.
f) Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfähig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.
g) Verwenden Sie Elektrowerkzeug, Einsatzwerkzeug, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigten Sie darauf die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgehenen Anwendungen kann zu gefährlichen Situationen führen.
h) Halten Sie Griffe und Grillflächen trocken, sauber und frei von Öl und Fett. Rutschige Griffe und Grillflächen erlauben keine sichere Bedienung und Kontrolle des Elektrowerkzeugs in unvorhergesehenen Situatio- nen.

26.6 Verwendung und Behandlung des Akkuwerkzeugs

a) Laden Sie die Akkus nur mit Ladegeräten auf, die vom Hersteller empfohlen werden. Durch ein Ladegerät, das für eine bestimmte Art von Akkus geeignet ist, besteht Brandge

26 Allgemeine Sicherheitseinweise für Elektrowerkzeuge deutsche

fahr, wenn es mit anderen Akkus verwendet wird.

b) Verwenden Sie nur die darauf vorgesehenen Akkus in den Elektrowerkzeugen. Der Gebrauch von anderen Akkus kann zu Verletzungen und Brandgefahr führen.
c) Halten Sie den nicht benutzten Akku fern von Buroklammern, Munzen, Schlüsseln, Nageln, Schrauben oder anderen kleinen Metallgegenständen, die eine Überbrückung der Kontakte verursachen konnten. Ein Kurzschluss zwischen den Akkukontakten kann Verbrennungen oder Feuer zur Folge haben.
d) Bei falscher Anwendung kann Flüssigkeit aus dem Akku austreten. Vermeiden Sie den Kontakt damit. Bei zufälligem Kontakt mit Wasser abspullen. Wenn die Flüssigkeit in die Augen kommt, behmen Sie zusätzlich arztliche Hilfe in Anspruch. Austretende Akkuflüssigkeit kann zu Hautreizungen oder Verbrennungen führen.
e) Benutzen Sie keinen beschädigten oder veränderten Akku. Beschädigte oder veränderte Akkus können sich unvorhersehbar verhalten und zu Feuer, Explosion oder Verletzungsgefahr führen.
f) Setzen Sie einen Akku keinem Feuer oder zu hohen Temperatren aus. Feuer oder Temperatren über 130^ (265^) * nnen eine Explosion hervorrufen.
g) Befolgen Sie alle Anweisungen zum Laden und laden Sie den Akku oder das Akkuwerkezeug niemals außerhalb des in der Betriebsanleitung angegebenen Temperaturbereichs. Falsches Laden oder Laden außerhalb des zugelassenen Temperaturbereichs kann den Akku zerstoren und die Brandgefahr erhöhen.

26.7 Service

a) Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sicherge-stellt, dass die Sicherheit des Elektrowerkzeugs erhalten bleibt.
b) Warten Sie niemals beschädigte Akkus. Sümttliche Wartung von Akkus sollte nur durch den Hersteller oder bevollmächtigte Kundendienststellen erfolgen.

26.8 Sicherheitshinweise für Ketten-sagen

Allgemeine Sicherheitshinweise für Kettensägen

a) Halten Sie bei laufender Säge alle Körpers- teile von der Sägekette fern. Vergewissern Sie sich vor dem Starten der Säge, dass die Sägekette nichts berührt. Beim Arbeiten mit einer Kettensäge kann ein Moment der Unachtsamkeit dazu führen, dass Bekleidung oder Körpers-ile von der Sägekette erfasst werden.
b) Halten Sie die Kettensäge immer mit ihrer rechten Hand am hinteren Griff und ihrer linken Hand am vorderen Griff. Das Festhalten der Kettensäge in umgekehrter Arbeitshaltung erhöht das Risiko von Verletzungen und scarf nicht angewendet werden.
c) Halten Sie die Kettensäge nur an den isolierten Grifflächen, da die Sägekette verborgene Stromleitungen treffen kann. Der Kontakt der Sägekette mit einer spannungsführenden Leitung kann metallene Geräteile unter Spannung setzen und zu einem elektrischen Schlag führen.
d) Tragen Sie Augenschutz. Weitere Schutz-ausrüstung für Gehör, Kopf, Höhe, Beine und Fußwir sind empfohlen. Passende Schutz-keitung mindert die Verletzungsgefahr durch umherfliegenden Spanmaterial und zufälliges Berühren der Sägekette.
e) Arbeiten Sie mit der Kettensäge nicht auf einem Baum, einer Leiter, von einem Dach oder einer instabilen Standfläche. Bei Betrieb in einer solchen Weise besteht Verletzungsgefahr.
f) Achten Sie immer auf festen Stand und benutzen Sie die Kettensäge nur, wenn Sie auf festem, sicheren und ebenem Grund stehen. Rutschiger Untergrund oder instabile Standflächen können zum Verlust der Kontrolle über die Kettensäge führen.
g) Rechnen Sie beim Schneiden eines unter Spannung stehenden Astes damit, dass dieser zureckfedert. Wenn die Spannung in den Holzfasern freikommen, kann der gespannte Ast die Bedienperson treffen und/oder die Kettensäge der Kontrolle entreißen.
h) Seien Sie besonderss vorsichtig beim Schneiden von Unterholz und jungen Bäumen. Das)dünne Material kann sich in der Sägekette verfangen und auf Sie schlagen oder Sie aus dem Gleichgewicht bringen.

English

i) Tragen Sie die Kettensäge am vorderen Griff im ausgeschalteten Zustand, die Sägekette von Ihrm Körper abgewandt. Bei Transport oder Aufbewährung der Kettensäge stets die Schutzabdeckung aufziehen. Sorgfälliger Umgang mit der Kettensäge verringert die Wahrscheinlichkeit einer versehentlichen Berührung mit der laufenden Sägekette.
j) Befolgen Sie Anweisungen für die Schmierung, die Kettenspannung und das Wechseln von Führungsschiene und Sägekette. Eine unsachgemäß gespannte oder geschmierte Kette kann entweder reifen oder das Rückschlagrisiko erhöhen.
k) Nur Holz sagen. Die Kettensäge nicht für Arbeiten verwenden, für die sie nicht bestimmt ist. Beispiel: Verwenden Sie die Kettensäge nicht zum Sagen von Metall, Plastik, Mauerwerk oder Baumaterialien, die nicht aus Holz sind. Die Verwendung der Kettensäge für nicht bestimmungsgemäße Arbeiten kann zu gefährlichen Situationen führen.
I) Versuchen Sie nicht einen Baum zu fällen, bevor Sie nicht ein Verständnis der Risiken und deren Vermeidung haben. Beim Fälle des Baumes können schwere Verletzungen für den Bediener oder umstehende Personen auftreten.
m) Befolgen Sie alle Anweisungen, wenn Sie die Kettensäge von Materialansammlungen befreiern, lagern oder Wartungsarbeiten durchführten. Vergewissem Sie sich, dass der Schalter ausgescheltet und der Akku entfern ist. Ein unerwarteter Betrieb der Kettensäge beim Entfernen von Materialansammlungen oder während Wartungsarbeiten kann zu ernsthaften Verletzungen führen.

26.9 Ursachen und Vermeidung eines Rückschlags

Rückschlag kann auftreten, wenn die Spitze der Führungsschiene einen Gegenstand berührt oder wenn das Holz sich biegt und die Sägekette im Schnitt festklemmt.

Eine Berührung mit der Schienenspitze kann in manchen Fälle zu einer unerwarteten nach hinten gerichteten Reaktion führen, bei der die Führungsschiene nach oben und in Richtung des Bedieners geschlagen wird.

Das Verklemmen der Sägekette an der Oberkante der Führungsschiene kann die Schiene rasch in Bedienerrichtung zurückstoßen.

Jede dieser Reaktionen kann dazu führen, dass Sie die Kontrolle über die Säge verlieren und sich möglicherweise schwer verletzen. Verlassen Sie sich nicht ausschließlich auf die in der Kettensäge eingebauten Sicherheitseinrichtungen. Als Benutzer einer Kettensäge sollen den Sie verschiedene Maßnahmen ergreifen, um unfall- und verletzungsfrei arbeiten zu konnen.

Ein Rückschlag ist die Folge eines falschen oder fehlerhaften Gebrauchs des Elektrowerkzeugs. Er kann durch geeignete Vorsichtsmaßnahmen, wie nachfolgend beschrieben, verhindert werden:

• Halten Sie die Säge mit beiden Händen fest, wobei Daumen und Finger die Griffe der Kettensäge umschlieben. Bringen Sie ihren Körper per und die Arme in eine Stellung, in der Sie den Rückschlagkräften standhalten konnen. Wenn geeignete Maßnahmen getroffen werden, kann der Bediener die Rückschlagkräfte beherrschen. Niemals die Kettensäge loslassen.
• Vermeiden Sie eine abnormale Körperhaltung und sagen Sie nicht über Schulterhöhe. Dadurch wird ein unbeabsichtigtes Berühren mit der Schienenspitze vermieden und eine bessere Kontrolle der Kettensäge in unerwarteten Situationen möglich.
• Verwenden Sie stets vom Hersteller vorgeschriebene Ersatzschienen und Sägeketten. Falsche Ersatzschieren und Sägekatten konnen zum Reifen der Kette und/oder zu Rückschlag führen.
• Halten Sie sich an die Anweisungen des Herstellers für das Scharfen und die Wartung der Sägekette. Zu niedrige Tiefenbegrenzer erhöhen die Neigung zum Rückschlag.

Contents

ANDREAS STIHL AG & Co. KG

Badstraße 115

D-71336 Waibingen

Germany

ANDREAS STIHL AG & Co. KG

ANDREAS STIHL AG & Co. KG

Badstraße 115

D-71336 Waibingen

Germany

ANDREAS STIHL AG & Co. KG

4.12.1 Tronconenneuse

A VERTISSEMENT

ANDREAS STIHL AG & Co. KG

Badstraße 115

D-71336 Waibingen

Allemagne

ANDREAS STIHL AG & Co. KG

ANDREAS STIHL AG & Co. KG Badstraße 115 D-71336 Waiblingen

Allemagne

ANDREAS STIHL AG & Co. KG

ANDREAS STIHL AG & Co. KG

Badstraße 115

D-71336 Waibingen

Germania

ANDREAS STIHL AG & Co. KG

ANDREAS STIHL AG & Co. KG

Badstraße 115

D-71336 Waibingen

Germania

ANDREAS STIHL AG & Co. KG

1 hinterste handbeschermer

De accu gegen regen en vocht beschermen en nicht onderdompelen in vloeistoffen.

De accu gegen regen en vocht beschermen en nicht onderdompelen in vloeistoffen.

De accu nicht in de magnetron plaatsen.
De accu gegen chemicalien en zouten beschemen.

4.5.3 Acculader

WAARSCHUWING

De accrulader nicht demonteren.

4.7 Werken

4.7.1 Zagen

WAARSCHUWING

den. Personen können letsel oplopen en er kan beschadiging optreden.

20 Technische gegevens

20.1 Kettingzagen STIHL MSA 60.0 C, MSA 70.0 C

MSA 60.0 C

Kabellenge tot 20 m: AWG 15/1,5 mm²

Kabellengte 20 m tot 50 m: AWG 13/2,5 mm²

ANDREAS STIHL AG & Co. KG

Badstraße 115

D-71336 Waibingen

Duitsland

ANDREAS STIHL AG & Co. KG

ANDREAS STIHL AG & Co. KG

Badstraße 115

D-71336 Waibingen

Duitsland

ANDREAS STIHL AG & Co. KG

Bij volmacht

26.3 Elektrische verilgheit

26.4 Veiligkeit van Personen
