GS 461 - Säge STIHL - Kostenlose Bedienungsanleitung
Finden Sie kostenlos die Bedienungsanleitung des Geräts GS 461 STIHL als PDF.
| Produkttyp | Gesteinschneider |
| Marke | STIHL |
| Modell | GS 461 |
| Motorart | Einzylinder-Zweitaktmotor |
| Hubraum | 76,5 cm³ |
| Leistung nach ISO 7293 | 4,3 kW (5,8 PS) bei 9800 1/min |
| Leerlaufdrehzahl | 2500 1/min |
| Abregeldrehzahl | 13500 1/min |
| Kraftstofftankinhalt | 780 cm³ (0,78 l) |
| Gewicht (unbetankt, ohne Schneidgarnitur) | 7,6 kg |
| Führungsschiene | Rollomatic G, Schnittlängen 30 und 40 cm, Nutbreite 1,6 mm |
| Diamant-Trennschleifkette | 3/8" Teilung, 36 GBM, Typ 3210, Treibglieddicke 1,6 mm |
| Kettenrad | 8-zähnig für 3/8" (Ringkettenrad) |
| Zündkerze | Bosch WSR 6 F oder NGK BPMR 7 A, Elektrodenabstand 0,5 mm |
| Schalldruckpegel L_peq nach ISO 11201 | 105 dB(A) |
| Schallleistungspegel L_weq nach ISO 11201 | 115 dB(A) |
| Vibrationswert links (Handgriff) | 4,5 m/s² |
| Vibrationswert rechts (Handgriff) | 4,0 m/s² |
| Mischungsverhältnis Kraftstoff | 1:50 (STIHL Zweitaktöl) |
| Wasseranschluss | Ja, mind. 1,5 bar |
| Dekompressionsventil | Ja |

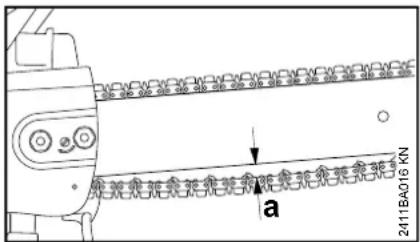

| Kettenspannung | Manuell, Abstand ca. 5 mm |
Häufig gestellte Fragen - GS 461 STIHL
Benutzerfragen zu GS 461 STIHL
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Säge kostenlos im PDF-Format! Finden Sie Ihr Handbuch GS 461 - STIHL und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. GS 461 von der Marke STIHL.
BEDIENUNGSANLEITUNG GS 461 STIHL
Zu dieser Gebrauchsanleitung 2
Sicherheitshinweise und Arbeitstechnik 2
Anwendungsbeispiele 9
Schneidgarnitur 11
Führungsschiene und Diamant-Trennschleifkette montieren 12
Diamant-Trennschleifkette spannen 13
Spannung der Diamant-Trennschleifkette prüfen 14
Kraftstoff 14
Kraftstoff einfüllen 15

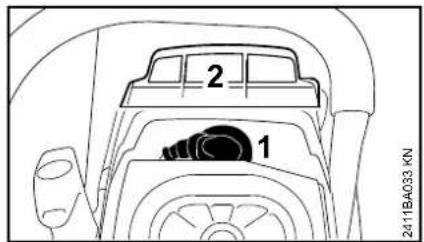

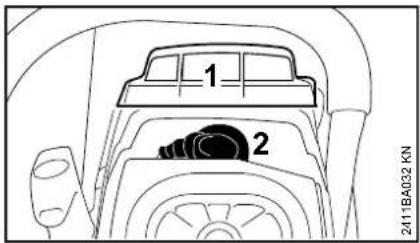

Motor starten / abstellen 16
Betriebshinweise 19
Luftfiltersystem 20
Luftfilter ausbauen 20
Luftfilter reinigen 21
Vergaser einstellen 21
Zündkerze 22
Gerät aufbewahren 23
Führungsschiene in Ordnung halten 24

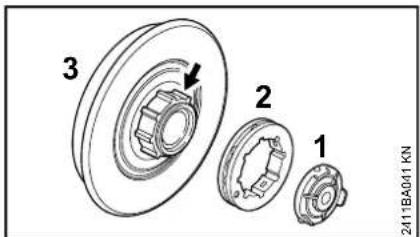

Kettenrad prüfen und wechseln 24
Diamant-Trennschleifkette pflegen und schärfen 25
Wartungs- und Pflegehinweise 27
Verschleiß minimieren und Schäden vermeiden 29
Wichtige Bauteile 30
Technische Daten 31
Reparaturhinweise 32
Entsorgung 32
STIHL
GS 461
EU-Konformitätserklärung
Anschriften
32
33
Verehrte Kundin, lieber Kunde,
vielen Dank, dass Sie sich für ein Qualitätserzeugnis der Firma STIHL entschieden haben.
Dieses Produkt wurde mit modernen Fertigungsverfahren und umfangreichen
Qualitätssicherungsmaßnahmen hergestellt. Wir sind bemüht alles zu tun, damit Sie mit diesem Gerät zufrieden sind und problemlos damit arbeiten können.
Wenn Sie Fragen zu Ihrem Gerät haben, wenden Sie sich bitte an Ihren Händler oder direkt an unsere Vertriebsgesellschaft.
Ihr
Dr. Nikolas Stihl
Diese Gebrauchsanleitung ist urheberrechtlich geschützt. Alle Rechte bleiben vorbehalten, besonders das Recht der Vervielfältigung, Übersetzung und der Verarbeitung mit elektronischen Systemen.
deutsch
Zu dieser Gebrauchsanleitung
Bildsymbole
Bildsymbole, die auf dem Gerät angebracht sind, sind in dieser Gebrauchsanleitung erklärt.
Abhängig von Gerät und Ausstattung können folgende Bildsymbole am Gerät angebracht sein.
Kraftstofftank; Kraftstoffgemisch aus Benzin und Motoröl
Kettenlaufrichtung
Diamant-Trennschleif-kette spannen
Dekompressionsventil betätigen
Wasseranschluss, Absperrhahn
Kennzeichnung von Textabschnitten
WARNING
Warnung vor Unfall- und Verletzungsgefahr für Personen sowie vor schwerwiegenden Sachschäden.
HINWEIS
Warnung vor Beschädigung des Gerätes oder einzelner Bauteile.
Technische Weiterentwicklung
STIHL arbeitet ständig an der Weiterentwicklung sämtlicher Maschinen und Geräte; Änderungen des Lieferumfanges in Form, Technik und Ausstattung müssen wir uns deshalb vorbehalten.
Aus Angaben und Abbildungen dieser Gebrauchsanleitung können deshalb keine Ansprüche abgeleitet werden.
Sicherheitshinweise und Arbeitstechnik
Besondere Sicherheitsmaßnahmen sind beim Arbeiten mit dem Gesteinschneider erforderlich, weil mit sehr hoher Kettengeschwindigkeit gearbeitet wird.
Die gesamte Gebrauchsanleitung vor der ersten Inbetriebnahme aufmerksam lesen und für späteren Gebrauch sicher aufbewahren. Nichtbeachten der Gebrauchsanleitung kann lebensgefährlich sein.
Länderbezogene
Sicherheitsvorschriften, z. B. von Berufsgenossenschaften, Sozialkassen, Behörden für Arbeitsschutz und andere beachten.
Wer zum ersten Mal mit dem Motorgerät arbeitet: Vom Verkäufer oder von einem anderen Fachkundigen erklären lassen, wie man damit sicher umgeht – oder an einem Fachlehrgang teilnehmen.
Minderjährige dürfen nicht mit dem Motorgerät arbeiten – ausgenommen Jugendliche über 16 Jahre, die unter Aufsicht ausgebildet werden.
Kinder, Tiere und Zuschauer fernhalten.
Wird das Motorgerät nicht benutzt, ist es so abzustellen, dass niemand gefährdet wird. Motorgerät vor unbefugtem Zugriff sichern.
Der Benutzer ist verantwortlich für Unfälle oder Gefahren, die gegenüber anderen Personen oder deren Eigentum auftreten.
Motorgerät nur an Personen weitergeben oder ausleihen, die mit diesem Modell und seiner Handhabung vertraut sind – stets die Gebrauchsanleitung mitgeben.
Der Einsatz Schall emittierender Motorgeräte kann durch nationale wie auch örtliche, lokale Vorschriften zeitlich begrenzt sein.
Wer mit dem Motorgerät arbeitet, muss ausgeruht, gesund und in guter Verfassung sein.
Wer sich aus gesundheitlichen Gründen nicht anstrengen darf, sollte seinen Arzt fragen, ob die Arbeit mit einem Motorgerät möglich ist.
Nur Träger von Herzschrittmachern: Die Zündanlage dieses Gerätes erzeugt ein sehr geringes elektromagnetisches Feld. Ein Einfluss auf einzelne Herzschrittmacher-Typen kann nicht völlig ausgeschlossen werden. Zur Vermeidung von gesundheitlichen Risiken empfiehlt STIHL den behandelnden Arzt und den Hersteller des Herzschrittmachers zu befragen.
Nach der Einnahme von Alkohol, Medikamenten, die das Reaktionsvermögen beeinträchtigen oder Drogen darf nicht mit dem Motorgerät gearbeitet werden.
Bei ungünstigem Wetter (Regen, Schnee, Eis, Wind) die Arbeit verschieben – erhöhte Unfallgefahr!
Das Motorgerät ist nur zum Trennschleifen vorgesehen.
Für andere Zwecke darf das Motorgerät nicht benutzt werden – Unfallgefahr!
Es ist nicht geeignet zum Trennen von Holz oder hölzernen Gegenständen.
Asbeststaub ist äußerst gesundheitsschädlich – niemals Asbest trennen!
Nur solche Werkzeuge, Führungsschienen, Diamant- Trennschleifketten oder Zubehöre anbauen, die von STIHL für dieses Motorgerät zugelassen sind oder technisch gleichartige Teile. Bei Fragen dazu an einen Fachhändler wenden. Nur hochwertige Werkzeuge oder Zubehöre verwenden. Ansonsten kann die Gefahr von Unfällen oder Schäden am Motorgerät bestehen.
STIHL empfiehlt STIHL Original Führungsschienen, Diamant-Trennschleifketten, Kettenräder und Zubehör zu verwenden. Diese sind in ihren Eigenschaften optimal auf das Produkt und die Anforderungen des Benutzers abgestimmt.
Keine Änderungen am Gerät vornehmen – die Sicherheit kann dadurch gefährdet werden. Für Personen- und Sachschäden, die bei der Verwendung nicht zugelassener Anbaugeräte auftreten, schließt STIHL jede Haftung aus.
Zur Reinigung des Gerätes keine Hochdruckreiniger verwenden. Der harte Wasserstrahl kann Teile des Gerätes beschädigen.
Bekleidung und Ausrüstung
Vorschriftsmäßige Bekleidung und Ausrüstung tragen.
Die Kleidung muss zweckmäßig sein und darf nicht behindern. Eng anliegende Kleidung – Kombianzug, kein Arbeitsmantel.
Keine Kleidung tragen, die sich in sich bewegenden Teilen des Gerätes verfangen kann – keinen Schal, keine Krawatte, keinen Schmuck. Lange Haare zusammenbinden und sichern.
Schutzstiefel mit griffiger, rutschfester Sohle und Stahlkappe tragen.
Um die Gefahr von Augenverletzungen zu reduzieren enganliegende Schutzbrille nach Norm EN 166 tragen. Auf richtigen Sitz der Schutzbrille achten.
Gesichtschutz tragen und auf richtigen Sitz achten. Gesichtsschutz ist kein ausreichender Augenschutz.
"Persönlichen" Schallschutz tragen – z. B. Gehörschutzkapseln.
Schutzhelm tragen bei Gefahr von herabfallenden Gegenständen.
Während der Arbeit können Stäube (z. B. kristallines Material aus dem zu trennenden Gegenstand), Dämpfe und Rauch entstehen – Gesundheitsgefahr!
Bei Staubentwicklung immer Staubschutzmaske tragen.
deutsch
Bei zu erwartenden Dämpfen oder Rauch (z. B. beim Trennen von Verbundwerkstoffen) Atemschutz tragen.
Robuste Arbeitshandschuhe aus widerstandsfähigem Material tragen (z. B. Leder).
STIHL bietet ein umfangreiches Programm an persönlicher Schutzausstattung an.
Motorgerät transportieren
Immer Motor abstellen und Kettenschutz anbringen.
Gerät nur am Griffrohr tragen – Führungsschiene nach hinten – heißen Schalldämpfer vom Körper weg.
Heiße Maschinenteile, insbesondere die Schalldämpferoberfläche, nicht berühren – Verbrennungsgefahr!
In Fahrzeugen: Motorgerät gegen Umkippen, Beschädigung und Auslaufen von Kraftstoff sichern.
Tanken
Benzin ist extrem leicht entzündlich – von offenem Feuer Abstand halten – keinen Kraftstoff verschütten – nicht rauchen.
Vor dem Tanken Motor abstellen.
Nicht tanken, solange der Motor noch heiß ist – Kraftstoff kann überlaufen – Brandgefahr!

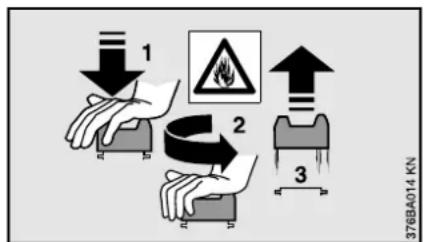

Tankverschluss vorsichtig öffnen, damit bestehender Überdruck sich langsam abbauen kann und kein Kraftstoff herausspritzt.
Tanken nur an gut belüfteten Orten. Wurde Kraftstoff verschüttet, Motorgerät sofort säubern – keinen Kraftstoff an die Kleidung kommen lassen, sonst sofort wechseln.
Auf der Motoreinheit kann sich Staub ansammeln, besonders im Bereich des Vergasers. Wird der Staub mit Benzin getränkt, entsteht Brandgefahr. Regelmäßig den Staub von der Motoreinheit entfernen.
Auf Undichtigkeiten achten! Wenn Kraftstoff ausläuft, Motor nicht starten – Lebensgefahr durch Verbrennungen!

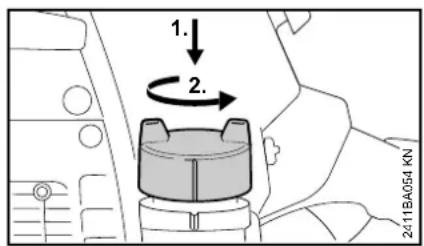

Bajonett-Tankverschluss
Niemals den Bajonett-Tankverschluss mit einem Werkzeug öffnen oder schließen. Der Verschluss kann dabei beschädigt werden und Kraftstoff ausfließen.
Bajonett-Tankverschluss nach dem Betanken sorgfältig schließen.
Diamant-Trennschleifkette
Diamant-Trennschleifkette, Führungsschiene und Kettenrad müssen zueinander und zum Gesteinschneider passen.
Nur zugelassene Diamant-Trennschleifketten verwenden. Bei Verwendung nicht zugelassener Ketten kann ein aggressives Schneidverhalten nicht ausgeschlossen werden. Dies kann zu unkontrollierten, äußerst gefährlichen Reaktionskräften (Hochschlagen) des Gerätes führen – Gefahr tödlicher Verletzungen!
Diamant-Trennschleifkette nur für die angegebenen Materialien einsetzen, Kennzeichnung der Diamant-Trennschleifkette beachten.
Immer mit Wasser trennen.
Gebrauchte Diamant-Trennschleifketten vor dem Anbau prüfen auf Risse, Ausbrüche, Segmentbeschädigung oder -verlust, Zeichen von Überhitzung (Farbveränderung).
Niemals Diamant-Trennschleifketten mit Rissen oder ausgebrochenen Segmenten verwenden. Fachhändler aufsuchen.
Vor dem Starten
Gesteinschneider auf betriebssicheren Zustand überprüfen – entsprechende Kapitel in der Gebrauchsanleitung beachten:
- Kraftstoffsystem auf Dichtheit prüfen, besonders die sichtbaren Teile wie z. B. Tankverschluss, Schlauchverbindungen, Kraftstoffhandpumpe (nur bei Motorgeräten mit Kraftstoffhandpumpe). Bei Undichtigkeiten oder Beschädigung Motor nicht starten – Brandgefahr! Gerät vor Inbetriebnahme durch Fachhändler instand setzen lassen
- funktionstüchtigen, vorderen Handschutz
- Kettenrad prüfen
- Umlenkstern leichtgängig
- richtig montierte Führungsschiene
- Diamant-Trennschleifkette für das zu trennende Material geeignet, einwandfreier Zustand und richtig montiert (Laufrichtung)
- richtig gespannte Diamant-Trennschleifkette
- Gashebel und Gashebelsperre leichtgängig – Gashebel muss von selbst in die Leerlaufstellung zurückfedern

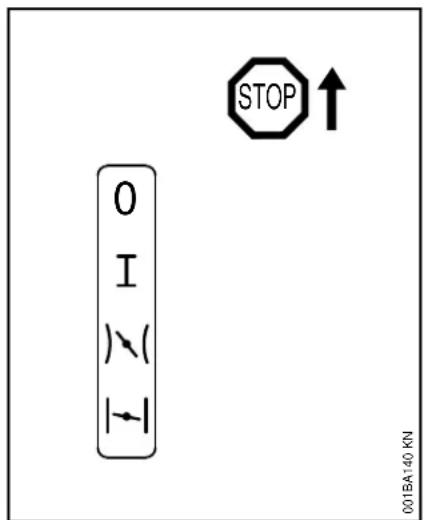

- Kombihebel auf STOP bzw. 0 stellbar
-
Festsitz des Zündleitungssteckers prüfen – bei lose sitzendem Stecker können Funken entstehen, die austretendes Kraftstoff-Luftgemisch entzünden können – Brandgefahr!
-
keine Änderung an den Bedienungs- und Sicherheitseinrichtungen vornehmen
- Handgriffe müssen sauber und trocken, frei von Öl und Schmutz sein – wichtig zur sicheren Führung des Gesteinschneiders
Der Gesteinschneider darf nur in betriebssicherem Zustand betrieben werden – Unfallgefahr!
Motor starten
Mindestens 3 m vom Ort des Tankens entfernt und nicht in geschlossenen Räumen.
Nur auf ebenem Untergrund, auf festen und sicheren Stand achten, Motorgerät sicher festhalten – die Diamant-Trennschleifkette darf keine Gegenstände, nicht den Boden berühren und sich nicht im Schnitt befinden, weil sie sich beim Starten sofort mitdreht.
Das Motorgerät wird nur von einer Person bedient – keine weiteren Personen im Arbeitsbereich dulden – auch nicht beim Starten.
Motor nicht aus der Hand anwerfen – Starten wie in der Gebrauchsanleitung beschrieben.
Vor dem Starten Absperrhahn vollständig öffnen und der Diamant-Trennschleifkette Wasser zuführen – Diamant-Trennschleifkette nicht trocken laufen lassen.
Gerät halten und führen

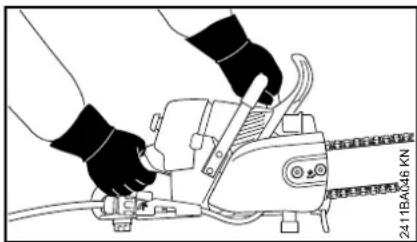

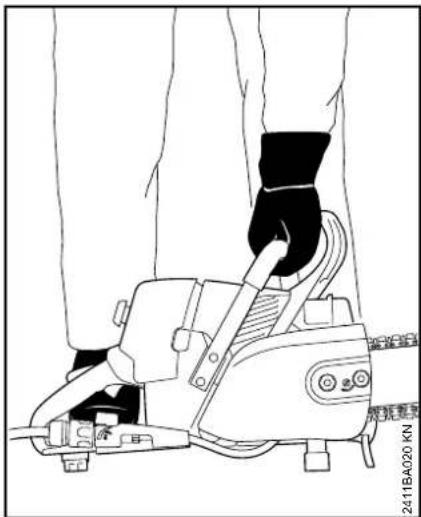

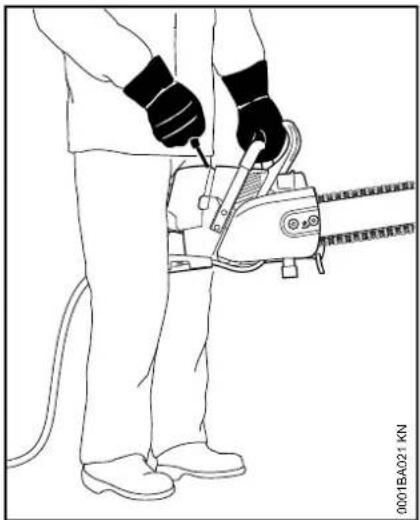

Motorgerät immer mit beiden Händen festhalten: Rechte Hand am hinteren Handgriff – auch bei Linkshändern. Zur sicheren Führung Griffrohr und Handgriff mit den Daumen fest umfassen.
Zu bearbeitender Gegenstand muss fest liegen, immer das Gerät zum Werkstück führen – nie umgekehrt.
Während der Arbeit
Immer für festen und sicheren Stand sorgen.

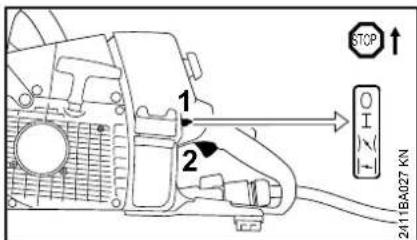

Bei drohender Gefahr bzw. im Notfall sofort Motor abstellen – Kombihebel auf STOP bzw. 0 stellen.
Das Gerät wird nur von einer Person bedient – keine weiteren Personen im Arbeitsbereich dulden.
Äußerste Vorsicht bei Durchbrüchen, Aussparungen usw., es könnte sich jemand dahinter befinden – vorher nachschauen.
Motorgerät niemals unbeaufsichtigt laufen lassen.
deutsch
Wenn der Motor läuft: Die Diamant-Trennschleifkette läuft noch kurze Zeit weiter, wenn der Gashebel losgelassen wird – durch Nachlaufeffekt Verletzungsgefahr!
Vorsicht bei Glätte, Nässe, Schnee, an Abhängen, auf unebenem Gelände usw. – Rutschgefahr!
Nicht auf einer Leiter arbeiten – nicht an unstabilen Standorten – nicht über Schulterhöhe – nicht mit einer Hand – Unfallgefahr!
Arbeitsbereich freiräumen – auf Hindernisse, Löcher und Gruben achten.
Nicht alleine arbeiten – stets Rufweite einhalten zu anderen Personen, die im Notfall Hilfe leisten können.
Bei angelegtem Gehörschutz ist erhöhte Achtsamkeit und Umsicht erforderlich – das Wahrnehmen von warnenden Geräuschen (Schreie, Signaltöne u.a.) ist eingeschränkt.
Rechtzeitig Arbeitspausen einlegen, um Müdigkeit und Erschöpfung vorzubeugen – Unfallgefahr!
Leicht entflammbare Materialien vom heißen Abgasstrom und vom heißen Schalldämpfer fernhalten – Brandgefahr! Schalldämpfer mit Katalysator können besonders heiß werden.
Das Motorgerät erzeugt giftige Abgase, sobald der Motor läuft. Diese Gase können geruchlos und unsichtbar sein und unverbrannte Kohlenwasserstoffe und Benzol enthalten. Niemals in geschlossenen oder schlecht belüfteten Räumen mit dem Motorgerät arbeiten – auch nicht mit Katalysator-Maschinen.
Bei der Arbeit in Gräben, Senken oder unter beengten Verhältnissen stets für ausreichenden Luftaustausch sorgen. Lebensgefahr durch Vergiftung!
Bei Übelkeit, Kopfschmerzen, Sehstörungen (z. B. kleiner werdendes Blickfeld), Hörstörungen, Schwindel, nachlassender Konzentrationsfähigkeit, Arbeit sofort einstellen – diese Symptome können unter anderem durch zu hohe Abgaskonzentrationen verursacht werden – Unfallgefahr!
Nicht rauchen bei der Benutzung und in der näheren Umgebung des Motorgerätes – Brandgefahr! Aus dem Kraftstoffsystem können entzündliche Benzindämpfe entweichen.
Diamant-Trennschleifkette regelmäßig, in kurzen Abständen prüfen auf Risse, Ausbrüche, Segmentbeschädigung oder -verlust, Zeichen von Überhitzung (Farbveränderung).
Niemals Diamant-Trennschleifketten mit Rissen oder ausgebrochenen Segmenten verwenden. Fachhändler aufsuchen.
Bei spürbaren Veränderungen im Schnittverhalten (z. B. höhere Vibrationen, reduzierte Schnittleistung) Arbeit unterbrechen und Ursachen für die Veränderungen beseitigen.
- Motor abstellen und abwarten, bis die Diamant-Trennschleifkette still steht
- Zustand und richtige Spannung der Diamant-Trennschleifkette prüfen
- Schärfzustand beachten
Bei laufendem Motor die Diamant-Trennschleifkette nicht berühren. Wird die Diamant-Trennschleifkette durch einen Gegenstand blockiert, sofort Motor abstellen – dann erst den Gegenstand beseitigen – Verletzungsgefahr!
Zum Wechseln der Diamant-Trennschleifkette Motor abstellen – Verletzungsgefahr!
Falls das Motorgerät nicht bestimmungsgemäßer Beanspruchung (z. B. Gewalteinwirkung durch Schlag oder Sturz) ausgesetzt wurde, unbedingt vor weiterem Betrieb auf betriebssicheren Zustand prüfen – siehe auch "Vor dem Starten". Insbesondere die Dichtheit des Kraftstoffsystems und die Funktionstüchtigkeit der Sicherheitseinrichtungen prüfen. Nichtbetriebssicheres Motorgerät auf keinen Fall weiter benutzen. Im Zweifelsfall Fachhändler aufsuchen.
Auf einwandfreien Motorleerlauf achten, damit die Diamant-Trennschleifkette nach dem Loslassen des Gashebels nicht mehr mitläuft. Regelmäßig Leerlaufeinstellung kontrollieren bzw. korrigieren. Wenn die Diamant-
Trennschleifkette im Leerlauf trotzdem mitläuft, vom Fachhändler instandsetzen lassen.

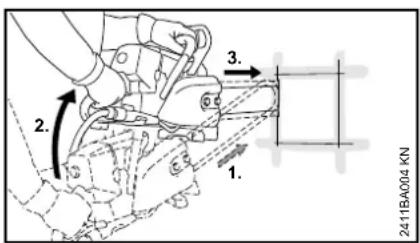

Reaktionskräfte
Die am häufigsten auftretenden Reaktionskräfte sind Hineinziehen und Rückstoß.

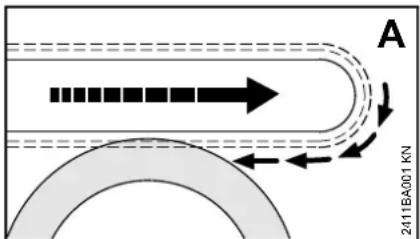

Hineinziehen (A)
Wenn beim Trennschleifen mit der Unterseite der Führungsschiene – Vorhandschnitt – die Diamant-Trennschleifkette klemmt oder auf einen festen Gegenstand trifft, kann der Gesteinschneider ruckartig zum Werkstück gezogen werden.
Rückstoß (B)

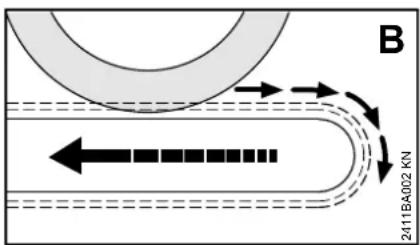

Wenn beim Trennschleifen mit der Oberseite der Führungsschiene – Rückhandschnitt – die Diamant-Trennschleifkette klemmt oder auf einen
festen Gegenstand trifft, kann der Gesteinschneider in Richtung Benutzer zurück gestoßen werden
– Führungsschiene nicht einklemmen
- immer mit einer Bewegung des zu trennenden Gegenstandes oder anderen Ursachen rechnen, die den Schnitt schließen und die Diamant-Trennschleifkette einklemmen können
- den zu bearbeitenden Gegenstand sicher befestigen und so unterstützen, dass der Schnitt während des Schneidens und nach dem Schneiden offen bleibt
- Führungsschiene im Schnitt nicht verdrehen

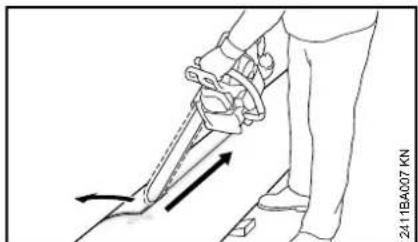

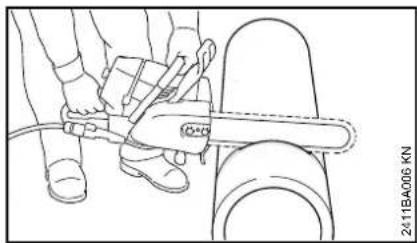

Arbeiten – Trennschleifen
Der Diamant-Trennschleifkette genügend Wasser zuführen – Diamant-Trennschleifkette nicht trocken laufen lassen.
Immer nass trennen – unabhängig von dem zu trennenden Material.
Diamant-Trennschleifkette gerade im Schnittspalt führen, nicht verkanten oder einer Seitenbelastung aussetzen.
Nicht seitlich schleifen oder schruppen.
Nicht mit Startgasstellung arbeiten. Die Motordrehzahl ist bei dieser Gashebelstellung nicht regulierbar.
Arbeitsort überprüfen. Gefährdung durch Beschädigen von Rohrleitungen und elektrischen Leitungen verhindern.
In der Nähe von entzündbaren Stoffen und brennbaren Gasen darf das Gerät nicht eingesetzt werden.
Nicht in Rohre, Blechtonnen oder andere Behälter schneiden, wenn nicht sicher ist, dass sie keine flüchtigen oder brennbaren Substanzen enthalten.
Motor nicht unbeaufsichtigt laufen lassen. Vor dem Verlassen des Gerätes (z. B. bei Arbeitspausen) Motor abstellen.
Ruhig und überlegt arbeiten – nur bei guten Licht- und Sichtverhältnissen. Andere nicht gefährden – umsichtig arbeiten.
Kein Körperteil im verlängerten Schwenkbereich der Diamant-Trennschleifkette.
Gesteinschneider nur mit laufender Diamant-Trennschleifkette aus dem zu trennenden Gegenstand ziehen.
Gesteinschneider nur zum Trennschleifen verwenden – nicht zum Abhebeln oder Wegschaufeln von Gegenständen.
deutsch
Erst Trennrichtung bestimmen, dann den Gesteinschneider ansetzen. Trennrichtung dann nicht mehr verändern. Nie mit dem Gerät in der Trennfuge stoßen oder schlagen – Gerät nicht in die Trennfuge fallen lassen – Bruchgefahr!
Bei nachlassender Schnittleistung Schärfzustand der Diamant-Trennschleifkette prüfen, ggf. nachschärfen. Dazu kurzzeitig in abrasivem Material wie z. B. Sandstein, Gasbeton oder Asphalt schneiden.
Bei Arbeiten in der Höhe:
- immer Hubarbeitsbühne benutzen
- niemals auf einer Leiter stehend arbeiten
– niemals an unstabilen Standorten
– niemals über Schulterhöhe arbeiten - niemals mit einer Hand arbeiten
Gesteinschneider mit Vollgas in den Schnitt bringen.
Am Ende des Schnittes wird der Gesteinschneider nicht mehr über die Schneidgarnitur im Schnitt abgestützt. Der Benutzer muss die Gewichtskraft des Gerätes aufnehmen – Gefahr des Kontrollverlustes!
Wasser und Schlamm von Strom führenden Elektrokabeln fern halten – Stromschlaggefahr!
Vibrationen
Längere Benutzungsdauer des Gerätes kann zu vibrationsbedingten Durchblutungsstörungen der Hände führen ("Weißfingerkrankheit").
Eine allgemein gültige Dauer für die Benutzung kann nicht festgelegt werden, weil diese von mehreren Einflussfaktoren abhängt.
Die Benutzungsdauer wird verlängert durch:
– Schutz der Hände (warme Handschuhe)
- Pausen
Die Benutzungsdauer wird verkürzt durch:
- besondere persönliche Veranlagung zu schlechter Durchblutung (Merkmal: häufig kalte Finger, Kribbeln)
- niedrige Außentemperaturen
- Größe der Greifkräfte (festes Zugreifen behindert die Durchblutung)
Bei regelmäßiger, langandauernder Benutzung des Gerätes und bei wiederholtem Auftreten entsprechender Anzeichen (z. B. Fingerkribbeln) wird eine medizinische Untersuchung empfohlen.
Wartung und Reparaturen
Motorgerät regelmäßig warten. Nur Wartungsarbeiten und Reparaturen ausführen, die in der Gebrauchsanleitung beschrieben sind. Alle anderen Arbeiten von einem Fachhändler ausführen lassen.
STIHL empfiehlt Wartungsarbeiten und Reparaturen nur beim STIHL Fachhändler durchführen zu lassen. STIHL Fachhändlern werden
regelmäßig Schulungen angeboten und technische Informationen zur Verfügung gestellt.
Nur hochwertige Ersatzteile verwenden. Ansonsten kann die Gefahr von Unfällen oder Schäden am Gerät bestehen. Bei Fragen dazu an einen Fachhändler wenden.
STIHL empfiehlt STIHL Original Ersatzteile zu verwenden. Diese sind in ihren Eigenschaften optimal auf das Gerät und die Anforderungen des Benutzers abgestimmt.
Zur Reparatur, Wartung und Reinigung immer Motor abstellen – Verletzungsgefahr! – Ausnahme: Vergaser- und Leerlaufeinstellung.
Motor bei abgezogenem Zündleitungsstecker oder bei ausgeschraubter Zündkerze mit der Anwerfvorrichtung nur dann in Bewegung setzen, wenn der Kombischieber auf STOP bzw. 0 steht – Brandgefahr durch Zündfunken außerhalb des Zylinders.
Motorgerät nicht in der Nähe von offenem Feuer warten und aufbewahren – durch Kraftstoff Brandgefahr!
Tankverschluss regelmäßig auf Dichtheit prüfen.
Nur einwandfreie, von STIHL freigegebene Zündkerze – siehe "Technische Daten" – verwenden.
Zündkabel prüfen (einwandfreie Isolation, fester Anschluss).
Schalldämpfer auf einwandfreien Zustand prüfen.
Nicht mit defektem oder ohne Schalldämpfer arbeiten – Brandgefahr! – Gehörschäden!
Heißen Schalldämpfer nicht berühren – Verbrennungsgefahr!
Der Zustand der Antivibrationselemente beeinflusst das Vibrationsverhalten – Antivibrationselemente regelmäßig kontrollieren.
Motor abstellen
- zum Prüfen der Kettenspannung
- zum Nachspannen der Kette
- zum Kettenwechsel
– zum Beseitigen von Störungen
Anwendungsbeispiele
Diamant-Trennschleif-kette nur mit Wasser verwenden. Gesteinschneider an Wasserleitungsnetz (mind. 1,5 bar) anschließen.
Das zugeführte Wasser dient zur Kühlung der Diamant-Trennschleifkette und Spülung der Schneidgarnitur, sowie zur Staubbindung.
Nach der Arbeit den Gesteinschneider einige Sekunden mit Wasser und Betriebsdrehzahl betreiben, um die Schneidgarnitur zu spülen.
Zu geringer Wasserdruck bzw. Wassermenge führt zu deutlich erhöhtem Verschleiß und irreparablen Schäden an der Schneidgarnitur – Bruchgefahr!
Zu trennende Gegenstände
- dürfen nicht hohl liegen
– gegen Wegrollen bzw. Wegrutschen sichern
– gegen Schwingungen sichern
Abgetrennte Teile
Bei Durchbrüchen, Aussparungen usw. ist die Reihenfolge der Trennschnitte wichtig. Den letzten Trennschnitt immer so ausführen, dass die Diamant-Trennschleifkette nicht eingeklemmt
wird, und dass das ab- oder herausgetrennte Teil die Bedienungsperson nicht gefährdet.
Ggf. Keile verwenden und ggf. kleine Stege stehen lassen, die das abzutrennende Teil in seiner Position halten. Diese Stege später brechen.
Vor dem endgültigen Abtrennen des Teiles bestimmen:
- wie schwer ist das Teil
- wie kann es sich nach dem Abtrennen bewegen
- steht es unter Spannung
Beim Herausbrechen des Teils helfende Personen nicht gefährden.
Einstechen
Gesteinschneider mit Vollgas in den Schnitt bringen.
- Führungsschiene mit der Unterseite der Spitze ansetzen
- langsam in die Einstichposition schwenken
- vorsichtig einstechen
Beim Einstechen in vorhandene, schmälere Fugen mit äußerster Vorsicht vorgehen.
deutsch
In mehreren Arbeitsgängen trennen
● Trennlinie (A) anzeichnen
- Entlang der Trennlinie arbeiten. Bei Korrekturen die Diamant-Trennschleifkette nicht verkanten, sondern stets neu ansetzen
Rund- und Hohlkörper trennen
● Rohre, Rundkörper usw. gegen Wegrollen sichern
- Trennlinie anzeichnen – beim Festlegen der Trennlinie Armierungen besonders in Richtung des Trennschnittes meiden
● vorsichtig einstechen
- Vorschub bei voller Schnitttiefe entlang der Trennlinie – für kleine Richtungskorrekturen die Diamant-Trennschleifkette nicht verkanten, sondern neu ansetzen – ggf. Keile verwenden und ggf. kleine Stege stehen lassen, die das abzutrennende Teil in seiner Position halten. Diese Stege später brechen

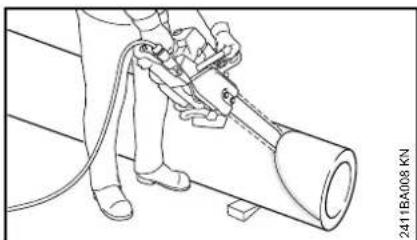

Formschnitt am Rohr
● Rohre, Rundkörper usw. gegen Wegrollen sichern
- Trennlinie anzeichnen – beim Festlegen der Trennlinie Armierungen besonders in Richtung des Trennschnittes meiden
WARNING
Handgehaltenes Trennschleifen entlang dieser Trennlinien erfordert besondere Vorsicht und Genauigkeit.
- Rohr, Rundkörper usw. im Bereich der Enden der Trennlinie einschneiden, damit das Material nicht ausbricht
- vorsichtig im Scheitelpunkt einstechen und beidseitig nach außen führen – Vorschub bei voller Schnitttiefe entlang der Trennlinie – für kleine Richtungskorrekturen die
Diamant-Trennschleifkette nicht verkanten, sondern neu ansetzen – ggf. Keile verwenden und ggf. kleine Stege stehen lassen, die das abzutrennende Teil in seiner Position halten. Diese Stege später brechen
Schneidgarnitur
Diamant-Trennschleifkette, Führungsschiene und Kettenrad bilden die Schneidgarnitur.
Die im Lieferumfang enthaltene Schneidgarnitur ist optimal auf den Gesteinschneider abgestimmt.

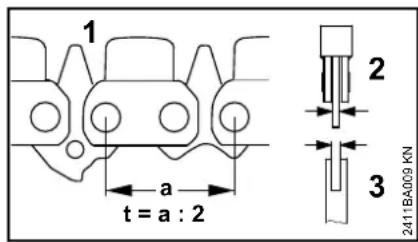

- Teilung (t) der Diamant-Trennschleifkette (1), des Kettenrades und des Umlenksterns der Rollomatic Führungsschiene müssen übereinstimmen
- Treibglieddicke (2) der Diamant-Trennschleifkette (1) muss auf die Nutbreite der Führungsschiene (3) abgestimmt sein
Bei Paarung von Komponenten, die nicht zueinander passen, kann die Schneidgarnitur bereits nach kurzer Betriebszeit irreparabel beschädigt werden.
Diamant-Trennschleifkette
Die richtige Anwendung der STIHL Diamant-Trennschleifkette gewährleistet den wirtschaftlichen Nutzen und vermeidet schnellen Verschleiß.
Die STIHL Diamant-Trennschleifkette eignet sich zum Trennen folgender Werkstoffe:
- Beton
- Armierter Beton
- Allgemeine Bausteine
- Mauerwerk
- Steinzeugrohre
- Abrasives Gestein* wie z. B. Asphalt und Mauersteine (Sandstein)
- Hartgestein*, Granit*
- duktile Gussrohre*
*) Einschränkungen in Leistung und Standzeit möglich
Keine andere Materialien trennen – Unfallgefahr!
Kettenschutz
Im Lieferumfang ist ein zur Schneidgarnitur passender Kettenschutz enthalten.
deutsch
Führungsschiene und Diamant-Trennschleifkette montieren

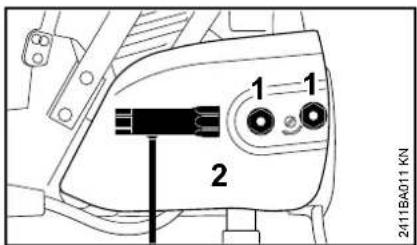

Kettenraddeckel abbauen

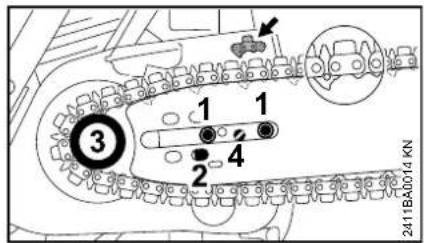

- Muttern (1) von den Stehbolzen schrauben – Muttern sind verliersicher im Kettenraddeckel befestigt
- Kettenraddeckel (2) abnehmen

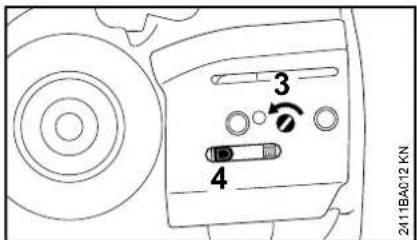

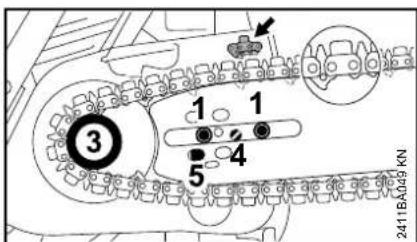

- Schraube (3) nach links drehen, bis der Spannschieber (4) links an der Gehäuseaussparung anliegt
Diamant-Trennschleifkette auflegen

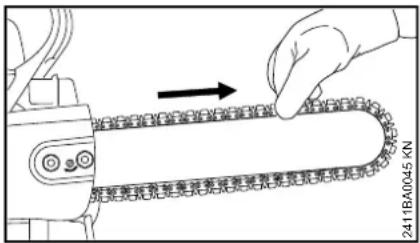

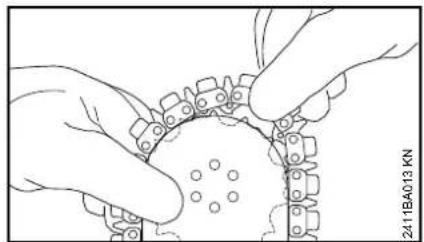

● Diamant-Trennschleifkette an der Schienenspitze beginnend auflegen

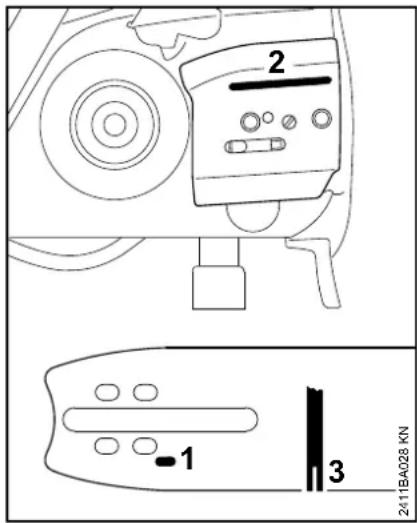

- Führungsschiene über die Schrauben (1) legen – Treibglieder so ausrichten, dass die Lage mit dem Symbol (Pfeil) übereinstimmt
WARNING
Wird die richtige Ausrichtung der Treibglieder nicht beachtet, werden Diamant-Trennschleifkette und Kettenrad irreparabel beschädigt.
- rechte Fixierbohrung (2) über den Zapfen des Spannschiebers legen – gleichzeitig die Diamant-Trennschleifkette über das Kettenrad (3) legen
● Schraube (4) nach rechts drehen, bis die Diamant-Trennschleifkette unten nur noch ein wenig
durchhängt und sich die Nasen der Treibglieder an die Schienennut legen
- Kettenraddeckel wieder aufsetzen – und die Muttern von Hand nur leicht anziehen
- weiter mit "Diamant-Trennschleifkette spannen"
Führungsschiene umsetzen
Nur wenn die Diamant-Trennschleifkette nicht richtig gespannt werden kann, die Führungsschiene umsetzen.
- Kettenraddeckel abbauen
● Führungsschiene mit Diamant-Trennschleifkette abnehmen - Diamant-Trennschleifkette an der Schienenspitze beginnend auflegen
- Führungsschiene über die Schrauben (1) legen – Treibglieder so ausrichten, dass die Lage mit dem Symbol (Pfeil) übereinstimmt
WARNING
Wird die richtige Ausrichtung der Treibglieder nicht beachtet, werden Diamant-Trennschleifkette und Kettenrad irreparabel beschädigt.
- linke Fixierbohrung (5) über den Zapfen des Spannschiebers legen – gleichzeitig die Diamant-Trennschleifkette über das Kettenrad (3) legen
- Schraube (4) nach rechts drehen, bis die Diamant-Trennschleifkette unten nur noch ein wenig durchhängt und sich die Nasen der Treibglieder an die Schienennut legen
- Kettenraddeckel wieder aufsetzen – und die Muttern von Hand nur leicht anziehen
- weiter mit "Diamant-Trennschleifkette spannen"
Diamant-Trennschleifkette spannen
Zum Nachspannen während des Betriebs:
- Motor abstellen
● Schutzhandschuhe anziehen - Muttern lösen
● Führungsschiene an der Spitze anheben - mit dem Schraubendreher die Schraube (1) nach rechts drehen, bis der Abstand (a) = ca. 5 mm beträgt
Läßt sich der Abstand (a) = ca. 5 mm aufgrund einer gelängten Diamant-Trennschleifkette nicht einstellen, Führungsschiene umsetzen – siehe "Führungsschiene und Diamant-Trennschleifkette" montieren.
- Führungsschiene weiterhin anheben und die Muttern fest anziehen
- Spannung der Diamant-Trennschleifkette prüfen – Diamant-Trennschleifkette läßt sich von Hand über die Führungsschiene ziehen
Eine neue Diamant-Trennschleifkette muss öfter nachgespannt werden, als eine, die schon länger in Betrieb ist.
- Kettenspannung öfter kontrollieren – siehe "Betriebshinweise"
deutsch
Spannung der Diamant-Trennschleifkette prüfen
- Motor abstellen

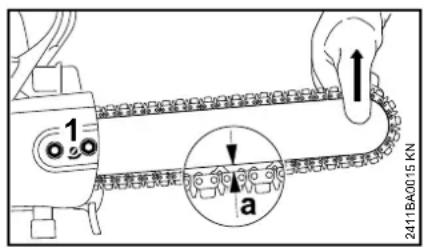

- Diamant-Trennschleifkette darf maximal a = 15 mm durchhängen
- wenn nötig, Diamant-Trennschleifkette nachspannen – siehe "Diamant-Trennschleifkette spannen"
Zu großer Durchhang der Diamant-Trennschleifkette führt zu deutlich erhöhtem Verschleiß der Schneidgarnitur.
Eine neue Diamant-Trennschleifkette muss öfter nachgespannt werden, als eine, die schon länger in Betrieb ist.
- Kettenspannung öfter kontrollieren – siehe "Betriebshinweise"
Kraftstoff
Der Motor muss mit einem Kraftstoffgemisch aus Benzin und Motoröl betrieben werden.
WARNING
Direkten Hautkontakt mit Kraftstoff und Einatmen von Kraftstoffdämpfen vermeiden.
STIHL MotoMix
STIHL empfiehlt die Verwendung von STIHL MotoMix. Dieser fertig gemischte Kraftstoff ist benzolfrei, bleifrei, zeichnet sich durch eine hohe Oktanzahl aus und bietet immer das richtige Mischungsverhältnis.
STIHL MotoMix ist für höchste Motorlebensdauer mit STIHL Zweitaktmotoröl HP Ultra gemischt.
MotoMix ist nicht in allen Märkten verfügbar.
Kraftstoff mischen
HINWEIS
Ungeeignete Betriebsstoffe oder von der Vorschrift abweichendes Mischungsverhältnis können zu ernsten Schäden am Triebwerk führen. Benzin oder Motoröl minderer Qualität können Motor, Dichtringe, Leitungen und Kraftstofftank beschädigen.
Benzin
Nur Markenbenzin mit einer Oktanzahl von mindestens 90 ROZ verwenden – bleifrei oder verbleit.
Benzin mit einem Alkoholanteil über 10% kann bei Motoren mit manuell verstellbaren Vergasern Laufstörungen verursachen und soll daher zum Betrieb dieser Motoren nicht verwendet werden.
Motoren mit M-Tronic liefern mit einem Benzin mit bis zu 25% Alkoholanteil (E25) volle Leistung.
Motoröl
Falls Kraftstoff selbst gemischt wird, darf nur ein STIHL Zweitakt-Motoröl oder ein anderes Hochleistungs-Motoröl der Klassen JASO FB, JASO FC, JASO FD, ISO-L-EGB, ISO-L-EGC oder ISO-L-EGD verwendet werden.
STIHL schreibt das Zweitakt-Motoröl STIHL HP Ultra oder ein gleichwertiges Hochleistungs-Motoröl vor, um die Emissionsgrenzwerte über die Maschinenlebensdauer gewährleisten zu können.
Mischungsverhältnis
bei STIHL Zweitakt-Motoröl 1:50; 1:50 = 1 Teil Öl + 50 Teile Benzin
Beispiele
Benzinmenge STIHL Zweitaktöl 1:50 Liter Liter (ml)
1 0,02 (20)
5 0,10 (100)
10 0,20 (200)
Benzinmenge STIHL Zweitaktöl 1:50
Liter Liter (ml)
15 0,30 (300)
20 0,40 (400)
25 0,50 (500)
- in einen für Kraftstoff zugelassenen Kanister zuerst Motoröl, dann Benzin einfüllen und gründlich mischen
Kraftstoffgemisch aufbewahren
Nur in für Kraftstoff zugelassenen Behältern an einem sicheren, trockenen und kühlen Ort lagern, vor Licht und Sonne schützen.
Kraftstoffgemisch altert – nur den Bedarf für einige Wochen mischen. Kraftstoffgemisch nicht länger als 30 Tage lagern. Unter Einwirkung von Licht, Sonne, niedrigen oder hohen Temperaturen kann das Kraftstoffgemisch schneller unbrauchbar werden.
STIHL MotoMix kann jedoch bis zu 2 Jahren problemlos gelagert werden.
- Kanister mit dem Kraftstoffgemisch vor dem Auftanken kräftig schütteln
Im Kanister kann sich Druck aufbauen – vorsichtig öffnen.
● Kraftstofftank und Kanister von Zeit zu Zeit gründlich reinigen
Restkraftstoff und die zur Reinigung benutzte Flüssigkeit vorschriften- und umweltgerecht entsorgen!
Kraftstoff einfüllen
Gerät vorbereiten
- Tankverschluss und Umgebung vor dem Auftanken reinigen, damit kein Schmutz in den Tank fällt
- Gerät so positionieren, dass der Tankverschluss nach oben weist
Niemals den Bajonett-Tankverschluss mit einem Werkzeug öffnen. Der Verschluss kann dabei beschädigt werden und Kraftstoff ausfließen.

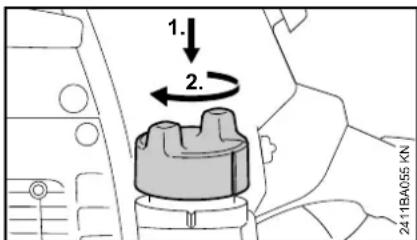

Verschluss öffnen
- Verschluss mit der Hand bis zum Anschlag niederdrücken, gegen den Uhrzeigersinn drehen (ca. 1/8 Umdrehung) und abnehmen

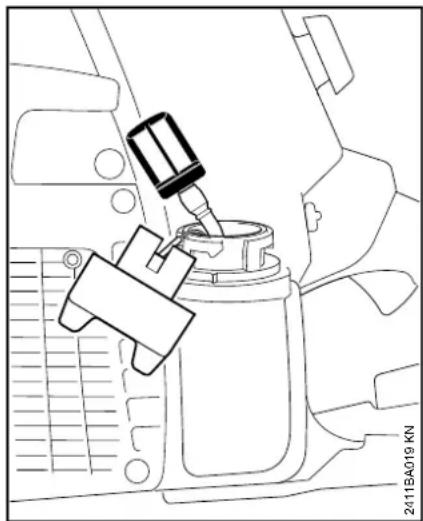

Kraftstoff einfüllen
Beim Auftanken keinen Kraftstoff verschütten und den Tank nicht randvoll füllen. STIHL empfiehlt das STIHL Einfüllsystem für Kraftstoff (Sonderzubehör).
Verschluss schließen

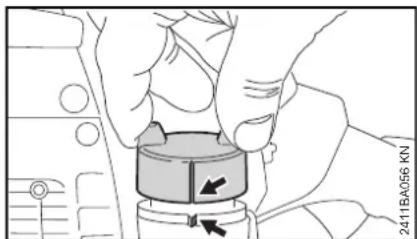

- Verschluss ansetzen und drehen, bis er in die Bajonettaufnahme gleitet
- Verschluss mit der Hand bis zur Anlage nach unten drücken und im Uhrzeigersinn (ca. 1/8 Umdrehung) drehen bis er einrastet
Verriegelung prüfen
- Verschluss greifen – Verschluss ist richtig verriegelt, wenn er sich nicht abnehmen lässt und die
deutsch
Markierungen (Pfeile) am Verschluss und Kraftstofftank fluchten
Wenn sich der Verschluss abnehmen lässt oder die Markierungen nicht fluchten, Verschluss erneut schließen – siehe Abschnitt "Verschluss schließen" und Abschnitt "Verriegelung prüfen".
Kraftstoff-Saugkopf jährlich wechseln
● Kraftstofftank entleeren
- Kraftstoff-Saugkopf mit einem Haken aus dem Tank herausziehen und vom Schlauch abziehen
● neuen Saugkopf in den Schlauch stecken
● Saugkopf in den Tank zurücklegen
Motor starten / abstellen

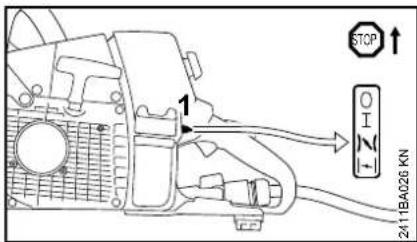

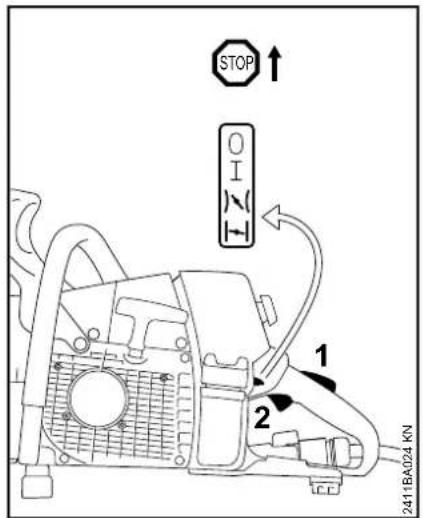

Die vier Stellungen des Kombihebels
STOP bzw. 0 – Motor aus – Zündung ist ausgeschaltet
Betriebsstellung I – Motor läuft oder kann anspringen
Warmstart) ( – in dieser Stellung wird der warme Motor gestartet
Kaltstart | - in dieser Stellung wird der kalte Motor gestartet
Kombihebel einstellen
Zum Verstellen des Kombihebels von Betriebsstellung I auf Kaltstart | Gashebelsperre und gleichzeitig Gashebel drücken.
Zum Einstellen auf Warmstart ▶ (den Kombihebel erst auf Kaltstart ▶) stellen, dann den Kombihebel in die Stellung Warmstart ▶ (drücken.
Der Wechsel in den Warmstart ) ( ist nur aus der Stellung Kaltstart | | möglich.
Durch Betätigen des Gashebels springt der Kombihebel aus dem Warmstart in die Betriebsstellung I.
Zum Ausschalten des Motors den Kombihebel auf STOP bzw. 0 stellen.
Stellung Startklappe geschlossen |
- bei kaltem Motor
- wenn der Motor nach dem Start beim Gasgeben ausgeht
- wenn der Tank leergefahren wurde (Motor ging aus)
Stellung Startgas )
- bei warmem Motor (sobald der Motor ca. eine Minute gelaufen ist)
- nach der ersten Zündung
- nach dem Lüften des Verbrennungsraumes, wenn der Motor abgesoffen war
Gesteinschneider an
Wasserleitungsnetz anschließen

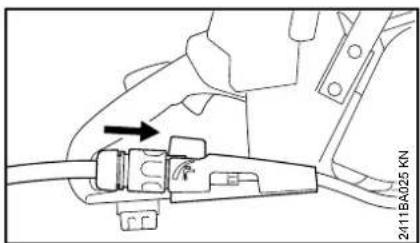

● Gesteinschneider an Wasserleitungsnetz (mind. 1,5 bar) anschließen
● vor dem Starten den Absperrhahn (Pfeil) vollständig öffnen
Gesteinschneider halten
Es gibt zwei Möglichkeiten den Gesteinschneider beim Starten zu halten.
Auf dem Boden
- Gesteinschneider sicher auf den Boden stellen – sicheren Stand einnehmen – die Diamant-Trennschleifkette darf keine Gegenstände und auch nicht den Boden berühren
- Gesteinschneider mit der linken Hand am Griffrohr fest an den Boden drücken – Daumen unter dem Griffrohr
- mit dem rechten Fuß in den hinteren Handgriff treten
Zwischen Knie oder Oberschenkel
- hinteren Handgriff zwischen Knie oder Oberschenkel klemmen
- mit der linken Hand das Griffrohr festhalten – Daumen unter dem Griffrohr
deutsch

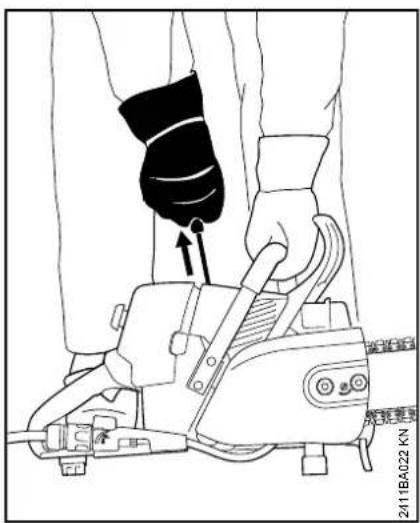

Anwerfen
- mit der rechten Hand den Anwerfgriff langsam bis zum Anschlag herausziehen – und dann schnell und kräftig durchziehen – dabei das Griffrohr nach unten drücken – Seil nicht bis zum Seilende herausziehen – Bruchgefahr! Anwerfgriff nicht zurückschnellen lassen – senkrecht zurückführen, damit sich das Anwerfseil richtig aufwickelt
Gesteinschneider starten
Vor dem Starten Absperrhahn vollständig öffnen und der Diamant-Trennschleifkette Wasser zuführen – Diamant-Trennschleifkette nicht trocken laufen lassen.

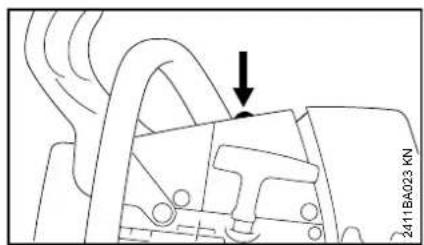

Dekompressionsventil
- Knopf drücken, das Dekompressionsventil wird geöffnet
Bei der ersten Zündung wird das Dekompressionsventil automatisch geschlossen. Deshalb Knopf vor jedem weiteren Startvorgang drücken.
! WARNING
Im Schwenkbereich des Gesteinschneiders darf sich keine weitere Person aufhalten.
- Gashebelsperre (2) und Gashebel (3) gleichzeitig drücken und festhalten – Kombihebel einstellen
Stellung Startklappe geschlossen |
- bei kaltem Motor (auch wenn der Motor nach dem Start beim Gasgeben ausgegangen ist)
Stellung Startgas )
- bei warmem Motor (sobald der Motor ca. eine Minute gelaufen ist)
● Gesteinschneider halten und anwerfen
Nach der ersten Zündung
● Kombihebel (1) auf Stellung Startgas | stellen
- Knopf des Dekompressionsventils drücken
● Gesteinschneider halten und weiter anwerfen
Sobald der Motor läuft
- Gashebel (2) kurz antippen, der Kombihebel (1) springt in Betriebsstellung I und der Motor geht in den Leerlauf
Der Gesteinschneider ist einsatzbereit.
Bei sehr niedriger Temperatur
● Motor kurze Zeit mit wenig Gas warmlaufen lassen
Motor abstellen
● Kombihebel auf STOP bzw. 0 stellen
Wenn der Motor nicht anspringt
Nach der ersten Zündung wurde der Kombihebel nicht rechtzeitig auf Warmstart) gestellt, der Motor ist abgesoffen.
- Zündkerze ausbauen – siehe "Zündkerze"
● Zündkerze trocknen
● Kombihebel auf STOP bzw. 0 stellen - Anwerfvorrichtung mehrmals durchziehen – zum Lüften des Verbrennungsraumes
- Zündkerze einbauen – siehe "Zündkerze"
- Kombihebel auf Warmstart (stellen – auch bei kaltem Motor
- Motor erneut anwerfen
Nasser Filter
- ggf. nassen Filter trocknen – keine extreme Wärme zuführen
- bei stark verschmutztem Filter eine Filtergrundreinigung durchführen – siehe "Luftfilter reinigen"
Betriebshinweise
Während der ersten Betriebszeit
Das fabrikneue Gerät bis zur dritten Tankfüllung nicht unbelastet im hohen Drehzahlbereich betreiben, damit während der Einlaufphase keine zusätzlichen Belastungen auftreten. Während der Einlaufphase müssen sich die bewegten Teile aufeinander einspielen – im Triebwerk besteht ein höherer Reibungswiderstand. Der Motor erreicht seine maximale Leistung nach einer Laufzeit von 5 bis 15 Tankfüllungen.
Während der Arbeit
HINWEIS
Immer mit Wasser arbeiten.
HINWEIS
Vergaser nicht magerer einstellen, um eine vermeintlich höhere Leistung zu erzielen – der Motor könnte sonst Schaden nehmen – siehe "Vergaser einstellen".
Kettenspannung öfter kontrollieren
Die Diamant-Trennschleifkette dehnt sich und hängt durch. Die Treibglieder an der Schienenunterseite dürfen maximal 15 mm aus der Nut heraustreten – die Diamant-Trennschleifkette kann sonst
deutsch
abspringen – Diamant-Trennschleifkette nachspannen – siehe "Diamant-Trennschleifkette spannen".
Zu großer Durchhang der Diamant-Trennschleifkette führt zu deutlich erhöhtem Verschleiß der Diamant-Trennschleifkette und des Kettenrads – Diamant-Trennschleifkette nachspannen – siehe "Diamant-Trennschleifkette spannen".
Eine neue Diamant-Trennschleifkette muss öfter nachgespannt werden, als eine, die schon längere Zeit in Betrieb ist.
Nach längerem Volllastbetrieb
Motor noch kurze Zeit im Leerlauf laufen lassen, bis die größere Wärme durch den Kühlluftstrom abgeführt ist, damit die Bauteile am Triebwerk (Zündanlage, Vergaser) nicht durch einen Wärmestau extrem belastet werden.
Nach der Arbeit
Bei kurzzeitigem Stillsetzen
Motor abkühlen lassen. Gerät mit gefülltem Kraftstofftank an einem trockenen Ort, nicht in der Nähe von Zündquellen, bis zum nächsten Einsatz aufbewahren.
Führungsschiene und Diamant-Trennschleifkette reinigen, trocknen und mit STIHL Multispray einsprühen – insbesondere das Lager des Umlenksterns – Korrosionsschutz. Motoreinheit nicht besprühen!
Bei längerer Stilllegung
siehe "Gerät aufbewahren"
Luftfiltersystem Luftfilter ausbauen
STIHL Filter erreichen im trockenen Zustand eine hohe Standzeit.
● STIHL Filter immer trocken benutzen
Verschmutzte Luftfilter vermindern die Motorleistung, erhöhen den Kraftstoffverbrauch und erschweren das Anwerfen.

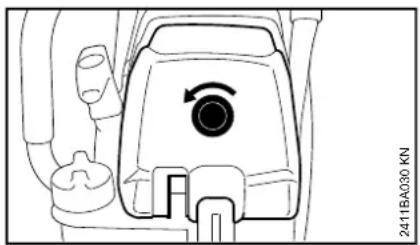

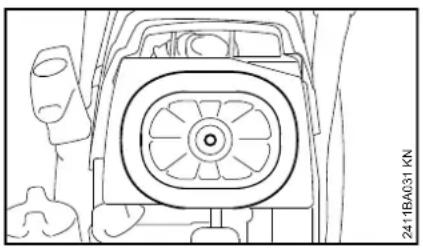

- Verschlussschraube über dem hinteren Handgriff in Pfeilrichtung drehen und Filterdeckel abnehmen – Verschlussschraube ist verliersicher im Filterdeckel befestigt
- Luftfilter abziehen
Zusatzfilter nicht abziehen und nicht reinigen.
Luftfilter reinigen Vergaser einstellen
Wenn die Motorleistung spürbar nachlässt:
- ggf. nassen Luftfilter trocknen – keine extreme Wärme zuführen
- bei stark verschmutztem Luftfilter eine Filtergrundreinigung durchführen
Filtergrundreinigung
- Luftfilter in STIHL Spezialreiniger (Sonderzubehör) oder sauberer, nicht entflammbarer Reinigungsflüssigkeit (z. B. warmes Seifenwasser) auswaschen – Luftfilter von innen nach außen unter einem Wasserstrahl ausspülen – keine Hochdruckreiniger verwenden
- Luftfilter trocknen – keine extreme Wärme zuführen, nicht mit Druckluft trocknen
- Luftfilter nicht beölen
● Luftfilter wieder einbauen
Ein beschädigter Luftfilter muss ersetzt werden.
Basisinformationen
Der Vergaser ist ab Werk mit der Standardeinstellung versehen.
Diese Vergasereinstellung ist so abgestimmt, dass dem Motor in allen Betriebszuständen ein optimales Kraftstoff-Luft-Gemisch zugeführt wird.
Bei diesem Vergaser können Korrekturen an den Stellschrauben nur in engen Grenzen vorgenommen werden.
Das Zündmodul begrenzt die Höchstdrehzahl. Deshalb kann die Höchstdrehzahl durch weiteres Drehen der Hauptstellschraube (H) im Uhrzeigersinn (Abmagern) nicht erhöht werden.
Standardeinstellung
- Motor abstellen
- Luftfilter prüfen – falls erforderlich reinigen oder ersetzen

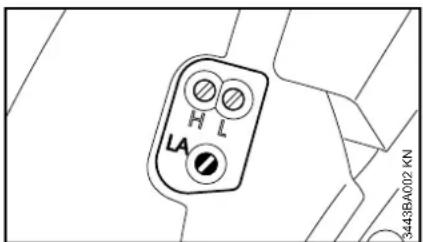

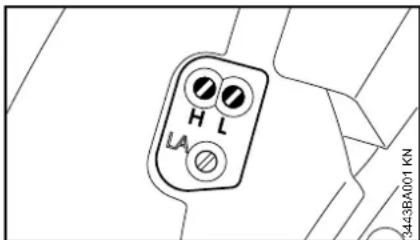

- Hauptstellschraube (H) gegen den Uhrzeigersinn bis zum Anschlag drehen – max. 3/4 Drehung
- Leerlaufstellschraube (L) im Uhrzeigersinn bis zum Anschlag drehen – dann 1/4 Drehung zurückdrehen
Leerlauf einstellen
Vor dem Starten Absperrhahn vollständig öffnen und der Diamant-Trennschleifkette Wasser zuführen – Diamant-Trennschleifkette nicht trocken laufen lassen.
- Standardeinstellung vornehmen
● Motor starten und warmlaufen lassen
deutsch
Motor bleibt im Leerlauf stehen oder Diamant-Trennschleifkette läuft im Leerlauf mit

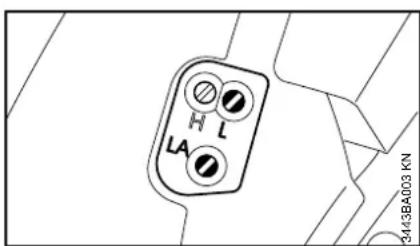

- Leerlaufanschlagschraube (LA) im Uhrzeigersinn drehen bis zum Anschlag oder bis die Diamant-Trennschleiffkette mitzulaufen beginnt – dann 1 1/2 Umdrehungen zurückdrehen
WARNING
Bleibt die Diamant-Trennschleifkette nach erfolgter Einstellung im Leerlauf nicht stehen, Gesteinschneider vom Fachhändler instandsetzen lassen.
Drehzahl im Leerlauf unregelmäßig; schlechte Beschleunigung (trotz Leerlaufstellschraube = 1/4)
Die Leerlaufeinstellung ist zu mager.
- Leerlaufstellschraube (L) gegen den Uhrzeigersinn drehen, bis der Motor regelmäßig läuft und gut beschleunigt
Nach jeder Korrektur an der Leerlaufstellschraube (L) ist meistens auch eine Veränderung der Leerlaufanschlagschraube (LA) nötig.
Korrektur der Vergasereinstellung bei Einsätzen in großer Höhe
Läuft der Motor nicht zufriedenstellend, kann eine geringfügige Korrektur notwendig sein:
- Standardeinstellung vornehmen
- Motor warmlaufen lassen
- Hauptstellschraube (H) geringfügig im Uhrzeigersinn (magerer) drehen – max. bis zum Anschlag
HINWEIS
Nach der Rückkehr aus großer Höhe die Vergasereinstellung wieder auf Standardeinstellung zurücksetzen.
Bei zu magerer Einstellung besteht Gefahr von Triebwerkschäden durch Schmierstoffmangel und Überhitzung!
Zündkerze
- bei ungenügender Motorleistung, schlechtem Starten oder Leerlaufstörungen zuerst die Zündkerze prüfen
- nach ca. 100 Betriebsstunden die Zündkerze ersetzen – bei stark abgebrannten Elektroden auch schon früher – nur von STIHL freigegebene, entstörte Zündkerzen verwenden – siehe "Technische Daten"
Zündkerze ausbauen
● Gerät von groben Schmutz befreien

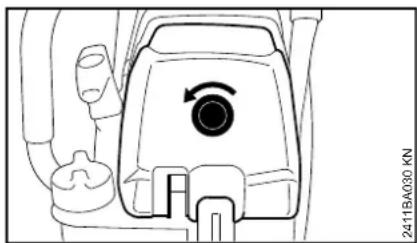

- Verschlussschraube über dem hinteren Handgriff in Pfeilrichtung drehen und Filterdeckel abnehmen – Verschlussschraube ist verliersicher im Filterdeckel befestigt
● Luftführung (1) nach oben abnehmen
● Zündkerzenstecker (2) abziehen
● Zündkerze herausschrauben
Zündkerze prüfen
● verschmutzte Zündkerze reinigen
- Elektrodenabstand (A) prüfen und falls notwendig nachstellen, Wert für Abstand – siehe "Technische Daten"
- Ursachen für die Verschmutzung der Zündkerze beseitigen
Mögliche Ursachen sind:
- zu viel Motoröl im Kraftstoff
- verschmutzter Luftfilter
- ungünstige Betriebsbedingungen
WARNING
Bei nicht festgezogener oder fehlender Anschlussmutter (1) können Funken entstehen. Falls in leicht brennbarer oder explosiver Umgebung gearbeitet wird, können Brände oder Explosionen entstehen. Personen können schwer verletzt werden oder Sachschaden kann entstehen.
● entstörte Zündkerzen mit fester Anschlussmutter verwenden
Zündkerze einbauen
● Zündkerze einschrauben und anziehen
● Zündkerzenstecker (1) fest aufdrücken
● Luftführung (2) von oben einsetzen
- Filterdeckel montieren
Gerät aufbewahren
Bei Betriebspausen ab ca. 3 Monaten
- Kraftstofftank an gut belüftetem Ort entleeren und reinigen
● Kraftstoff vorschriften- und umweltgerecht entsorgen
● Vergaser leerfahren, andernfalls können die Membranen im Vergaser verkleben - Diamant-Trennschleifkette und Führungsschiene abnehmen, reinigen, trocknen und mit STIHL Multispray einsprühen – insbesondere das Lager des Umlenksterns – Korrosionsschutz
- Gerät gründlich säubern, besonders Zylinderrippen und Luftfilter
- Gerät an einem trockenen und sicheren Ort aufbewahren. Vor unbefugter Benutzung (z. B. durch Kinder) schützen
deutsch
Führungsschiene in Ordnung halten
- Führungsschiene wenden – nach jedem Kettenwechsel – um eine einseitige Abnutzung zu vermeiden, besonders an der Umlenkung und an der Unterseite
- Wassereintrittsbohrung (1), Wasseraustrittskanal (2) und Schienennut (3) regelmäßig reinigen
- Nuttiefe messen – mit dem Messstab an der Feillehre (Sonderzubehör) – in dem Bereich, in dem der Laufbahnverschleiß am größten ist
Ist die Nut nicht mindestens 6 mm tief:
● Führungsschiene ersetzen
Die Treibglieder schleifen sonst auf dem Nutgrund – Verbindungsglieder liegen nicht auf der Schienenlaufbahn auf.
Wenn die Führungsschiene im Schnitt verläuft:
- Führungsschiene auf einseitige Abnutzung (Stegversatz) prüfen
- Führungsschiene wenden, ggf. die Laufbahn der Führungsschiene mit Führungsschienenrichter abziehen
Kettenrad prüfen und wechseln
- Kettenraddeckel, Diamant-Trennschleifkette und Führungsschiene abnehmen
Ringkettenrad ersetzen
- wird die Diamant-Trennschleifkette ersetzt auch das Ringkettenrad ersetzen

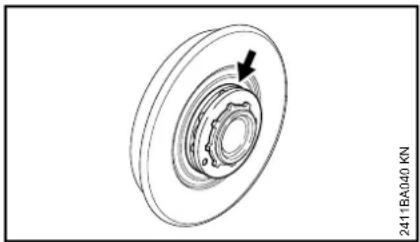

- wenn die Einlaufspuren (Pfeile) tiefer als 0,5 mm sind – sonst wird die Lebensdauer der Diamant-Trennschleifkette beeinträchtigt – zur Prüfung Prüflehre (Sonderzubehör) verwenden
Das Kettenrad wird geschont, wenn zwei Diamant-Trennschleifketten im Wechsel betrieben werden.
Ringkettenrad ausbauen
Wird nur das Ringkettenrad ausgebaut, muss die Kupplungstrommel nicht ausgebaut werden.
- Kappe (1) abziehen
● Ringkettenrad (2) abziehen - Mitnahmeprofil an der Kupplungstrommel (3) untersuchen – bei starken Verschleißspuren auch die Kupplungstrommel (3) ersetzen
Ringkettenrad einbauen
● Ringkettenrad (2) aufstecken
- Kappe (1) montieren
Kupplungstrommel ersetzen
- Kappe (1) abziehen

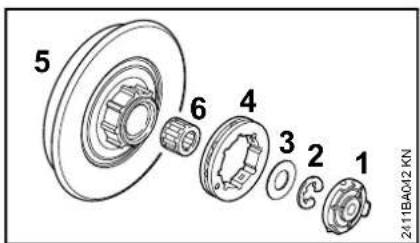

● Ringkettenrad (4) abziehen
● Sicherungsscheibe (2) mit dem Schraubendreher abdrücken
● Scheibe (3) abnehmen
● Kupplungstrommel (5) mit Nadelkranz (6) von der Kurbelwelle abziehen
Kupplungstrommel einbauen
- Kurbelwellenstumpf und Nadelkäfig reinigen und mit STIHL Schmierfett (Sonderzubehör) einfetten
● Nadelkranz auf Kurbelwellenstumpf schieben
● Kupplungstrommel aufstecken - Ringkettenrad aufstecken
- Scheibe und Sicherungsscheibe wieder auf die Kurbelwelle setzen
- Kappe montieren
Diamant-Trennschleifkette pflegen und schärfen
Diamant-Trennschleifkette pflegen
Nach der Arbeit:
● Diamant-Trennschleifkette und Führungsschiene abnehmen
- Diamant-Trennschleifkette und Führungsschiene mit Wasser spülen
● Diamant-Trennschleifkette und Führungsschiene trocknen
- Diamant-Trennschleiffekte und Führungsschiene mit STIHL Multispray einsprühen – insbesondere das Lager des Umlenksterns – Korrosionsschutz
Diamant-Trennschleifkette regelmäßig prüfen
- Diamant-Trennschleifkette auf Risse und beschädigte Niete kontrollieren
- beschädigte oder abgenützte Kettenteile erneuern – Fachhändler aufsuchen
Nicht mit stumpfer oder beschädigter Diamant-Trennschleifkette arbeiten – dies führt zu starker körperlicher Beanspruchung, hoher Schwingungsbelastung, unbefriedigendem Ergebnis und hohem Verschleiß.
Bei nachlassender Schnittleistung Schärfzustand der Diamant-Trennschleifkette prüfen, ggf.
deutsch
nachschärfen. Dazu kurzzeitig in abrasivem Material wie z. B. Sandstein, Gasbeton oder Asphalt schneiden.
Wartungs- und Pflegehinweise
| Die folgenden Arbeiten beziehen sich auf normale Einsatzbedingungen. Bei erschwerten Bedingungen (starker Staubanfall etc.) und längeren täglichen Arbeitszeiten sind die angegebenen Intervalle entsprechend zu verkürzen. | vor Arbeitsbeginn | nach Arbeitsende bzw. täglich | nach jeder Tankfüllung | wöchentlich | monatlich | jährlich | bei Störung | bei Beschädigung | bei Bedarf | |
| Komplette Maschine | Sichtprüfung (Zustand, Dichtheit) X | X | ||||||||
| reinigen X | ||||||||||
| Gashebel, Gashebelsperre, Kombihebel Funktionsprüfung X X | ||||||||||
| Kraftstoffhandpumpe (falls vorhanden) | prüfen X | |||||||||
| instandsetzen durch Fachhändler1) | X | |||||||||
| Saugkopf im Kraftstofftank | prüfen X | |||||||||
| ersetzen X X X | ||||||||||
| Kraftstofftank reinigen X | ||||||||||
| Wasserzufuhr, Kettenschmierung prüfen X | ||||||||||
| Diamant-Trennschleifkette | prüfen, auch auf Schärfzustand achten X | X | ||||||||
| Kettenspannung prüfen, ggf. nachspannen; zusätzlich während der Arbeit alle 15 Minuten prüfen, ggf. nachspannen | X | X | ||||||||
| schärfen X | ||||||||||
| reinigen und mit STIHL Multispray einsprühen X | ||||||||||
| Führungsschiene | prüfen (Abnutzung, Beschädigung, Gängigkeit Umlenkstern) | X | ||||||||
| reinigen und mit STIHL Multispray einsprühen X | ||||||||||
| wenden X | ||||||||||
| entgraten | X | |||||||||
| ersetzen | X | X | ||||||||
| Kettenrad | prüfen, ggf. ersetzen | X^3) | X | X | ||||||
| Luftfilter | reinigen | X | X | |||||||
| ersetzen | X | |||||||||
deutsch
| Die folgenden Arbeiten beziehen sich auf normale Einsatzbedingungen. Bei erschwerten Bedingungen (starker Staubanfall etc.) und längeren täglichen Arbeitszeiten sind die angegebenen Intervalle entsprechend zu verkürzen. | vor Arbeitsbeginn | nach Arbeitsende bzw. täglich | nach jeder Tankfüllung | wöchentlich | monatlich | jährlich | bei Störung | bei Beschädigung | bei Bedarf | |
| Antivibrationselemente | prüfen X | X | ||||||||
| ersetzen durch Fachhändler ^1) | X | |||||||||
| Kühluft-Ansaugschlitze reinigen X | ||||||||||
| Zylinderrippen reinigen X X | ||||||||||
| Vergaser | Leerlauf kontrollieren – Kette darf nicht mitlaufen X | X | ||||||||
| Leerlauf einstellen X | ||||||||||
| Zündkerze | Elektrodenabstand nachstellen X | |||||||||
| ersetzen nach 100 Betriebsstunden | ||||||||||
| Zugängliche Schrauben und Muttern (außer Ein-stellschrauben) ^2) | nachziehen X | |||||||||
| Auslasskanal | entkoken nach 139 Betriebsstunden, danach alle 150 Stunden | X | ||||||||
| Sicherheitsaufkleber ersetzen X | ||||||||||
1) STIHL empfiehlt den STIHL Fachhändler
2) Zylinderfußschrauben bei Erstinbetriebnahme nach einer Laufzeit von 10 bis 20 Stunden fest anziehen
3) wenn Diamant-Trennschleifkette montiert oder gewechselt wird
Verschleiß minimieren und Schäden vermeiden
Einhalten der Vorgaben dieser Gebrauchsanleitung vermeidet übermäßigen Verschleiß und Schäden am Gerät.
Benutzung, Wartung und Lagerung des Gerätes müssen so sorgfältig erfolgen, wie in dieser Gebrauchsanleitung beschrieben.
Alle Schäden, die durch Nichtbeachten der Sicherheits-, Bedienungs- und Wartungshinweise verursacht werden, hat der Benutzer selbst zu verantworten. Dies gilt insbesondere für:
- nicht von STIHL freigegebene Änderungen am Produkt
- die Verwendung von Werkzeugen oder Zubehör, die nicht für das Gerät zulässig, geeignet oder die qualitativ minderwertig sind
- nicht bestimmungsgemäße
Verwendung des Gerätes
– Einsatz des Gerätes bei Sport- oder Wettbewerbs-Veranstaltungen - Folgeschäden infolge der Weiterbenutzung des Gerätes mit defekten Bauteilen
Wartungsarbeiten
Alle im Kapitel "Wartungs- und Pflegehinweise" aufgeführten Arbeiten müssen regelmäßig durchgeführt werden. Soweit diese Wartungsarbeiten nicht vom Benutzer selbst ausgeführt werden können, ist damit ein Fachhändler zu beauftragen.
STIHL empfiehlt Wartungsarbeiten und Reparaturen nur beim STIHL Fachhändler durchführen zu lassen. STIHL Fachhändlern werden regelmäßig Schulungen angeboten und technische Informationen zur Verfügung gestellt.
Werden diese Arbeiten versäumt oder unsachgemäß ausgeführt, können Schäden entstehen, die der Benutzer selbst zu verantworten hat. Dazu gehören u. a.:
- Schäden am Triebwerk infolge nicht rechtzeitig oder unzureichend durchgeführter Wartung (z. B. Luft- und Kraftstofffilter), falscher Vergaser-Einstellung oder unzureichender Reinigung der Kühlluftführung (Ansaugschlitze, Zylinderrippen)
- Korrosions- und andere Folgeschäden infolge unsachgemäßer Lagerung
- Schäden am Gerät infolge Verwendung qualitativ minderwertiger Ersatzteile
Verschleißteile
Manche Teile des Motorgerätes unterliegen auch bei bestimmungsgemäßem Gebrauch einem normalen Verschleiß und müssen je nach Art und Dauer der Nutzung rechtzeitig ersetzt werden. Dazu gehören u. a.:
- Diamant-Trennschleifkette, Führungsschiene
-
Antriebsteile (Fliehkraft-Kupplung, Kupplungstrommel, Kettenrad)
-
Filter (für Luft, Kraftstoff)
- Anwerfvorrichtung
- Zündkerze
- Dämpfungselemente des Antivibrationssystems

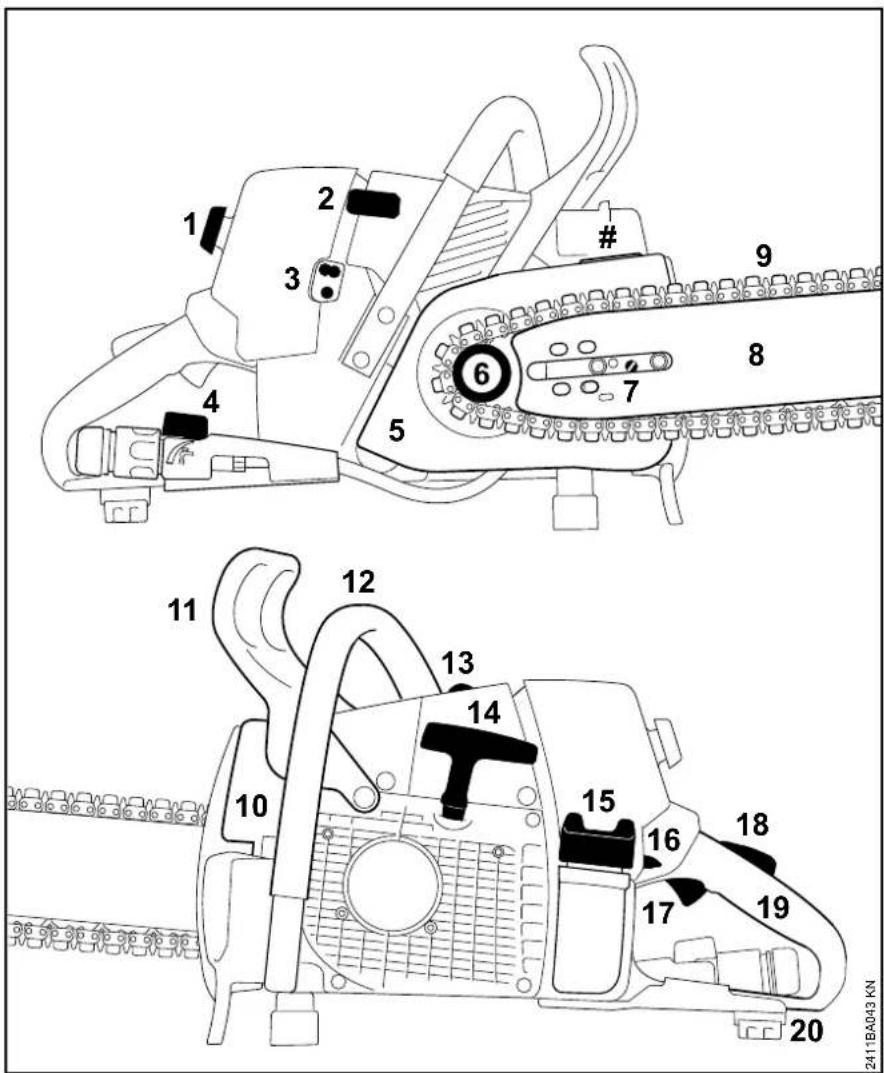

Wichtige Bauteile
1 Verschlussschraube
2 Zündkerzenstecker
3 Vergasereinstellschrauben
4 Wasseranschluss, Absperrhahn
5 Kettenraddeckel
6 Kettenrad
7 Kettenspannvorrichtung
8 Führungsschiene
9 Diamant-Trennschleifkette
10 Schalldämpfer
11 vorderer Handschutz
12 vorderer Handgriff (Griffrohr)
13 Dekompressionsventil
14 Anwerfgriff
15 Kraftstofftankverschluss
16 Kombihebel
17 Gashebel
18 Gashebelsperre
19 hinterer Handgriff
20 hinterer Handschutz
Maschinennummer
Technische Daten
Triebwerk
STIHL Einzylinder-Zweitaktmotor
Hubraum: 76,5 cm ^3
Zylinderbohrung: 52 mm
Kolbenhub: 36 mm
Leistung nach 4,3 kW (5,8 PS)
ISO 7293: bei 9800 1/min
Leerlaufdrehzahl: 2500 1/min
Abregeldrehzahl: 13500 1/min
Zündanlage
Elektronisch gesteuerter Magnetzünder
Zündkerze (entstört): Bosch WSR 6 F, NGK BPMR 7 A
Elektrodenabstand: 0,5 mm
Kraftstoffsystem
Lageunempfindlicher Membranvergaser mit integrierter Kraftstoffpumpe
Kraftstofftankinhalt: 780 cm ^3 (0,78 l)
Gewicht
unbetankt, ohne
Schneidgarnitur: 7,6 kg
Schneidgarnitur GS 461
Die tatsächliche Schnittlänge kann geringer als die angegebene Schnittlänge sein.
Führungsschiene Rollomatic G
Schnittlängen (Teilung 3/8") 30, 40 cm
Nutbreite: 1,6 mm
Diamant-Trennschleifketten 3/8"
36 GBM, Typ 3210
Teilung: 3/8" (9,32 mm)
Treibglieddicke: 1,6 mm
Kettenräder
8-zähnig für 3/8" (Ringkettenrad)
Schall- und Vibrationswerte
Zur Ermittlung der Schall- und Vibrationswerte werden Leerlauf und Volllast im Verhältnis 1:6 berücksichtigt.
Weiterführende Angaben zur Erfüllung der Arbeitgeberrichtlinie Vibration 2002/44/EG siehe www.stihl.com/vib.
Schalldruckpegel L _peq nach ISO 11201
105 dB(A)
Schallleistungspegel L_weq nach ISO 11201
115 dB(A)
Vibrationswert a_hv,eq nach ISO 19432
Handgriff hands links Handgriff rechts
GS 461 4,5 m/s ^2 4,0 m/s ^2
Für den Schalldruckpegel und den Schallleistungspegel beträgt der K-Wert nach RL 2006/42/EG = 2,0 dB(A); für den Vibrationswert beträgt der K-Wert nach RL 2006/42/EG = 2,0 m/s ^2 .
REACH
REACH bezeichnet eine EG Verordnung zur Registrierung, Bewertung und Zulassung von Chemikalien.
Informationen zur Erfüllung der REACH Verordnung (EG) Nr. 1907/2006 siehe www.stihl.com/reach
Abgas-Emissionswert
Der im EU-Typgenehmigungsverfahren gemessene CO _2 -Wert ist unter www.stihl.com/co2 in den produktspezifischen Technischen Daten angegeben.
Der gemessene CO _2 -Wert wurde an einem repräsentativen Motor nach einem genormten Prüfverfahren unter Laborbedingungen ermittelt und stellt keine ausdrückliche oder implizite Garantie der Leistung eines bestimmten Motors dar.
Durch die in dieser Gebrauchsanleitung beschriebene bestimmungsgemäße Verwendung und Wartung, werden die geltenden Anforderungen an die Abgas-Emissionen erfüllt. Bei Veränderungen am Motor erlischt die Betriebserlaubnis.
deutsch
Reparaturhinweise Entsorgung
Benutzer dieses Gerätes dürfen nur Wartungs- und Pflegearbeiten durchführen, die in dieser Gebrauchsanleitung beschrieben sind. Weitergehende Reparaturen dürfen nur Fachhändler ausführen.
STIHL empfiehlt Wartungsarbeiten und Reparaturen nur beim STIHL Fachhändler durchführen zu lassen. STIHL Fachhändlern werden regelmäßig Schulungen angeboten und technische Informationen zur Verfügung gestellt.
Bei Reparaturen nur Ersatzteile einbauen, die von STIHL für dieses Gerät zugelassen sind oder technisch gleichartige Teile. Nur hochwertige Ersatzteile verwenden. Ansonsten kann die Gefahr von Unfällen oder Schäden am Gerät bestehen.
STIHL empfiehlt STIHL Original-Ersatzteile zu verwenden.
STIHL Original-Ersatzteile erkennt man an der STIHL Ersatzteilnummer, am Schriftzug STIHL ^* und gegebenenfalls am STIHL Ersatzteilkennzeichen G_ (auf kleinen Teilen kann das Zeichen auch allein stehen).
Bei der Entsorgung die länderspezifischen Entsorgungsvorschriften beachten.
STIHL Produkte gehören nicht in den Hausmüll. STIHL Produkt, Akkumulator, Zubehör und Verpackung einer umweltfreundlichen Wiederverwertung zuführen.
Aktuelle Informationen zur Entsorgung sind beim STIHL Fachhändler erhältlich.
EU-Konformitätserklärung
ANDREAS STIHL AG & Co. KG
Badstr. 115
D-71336 Waiblingen
Deutschland
erklärt in alleiniger Verantwortung, dass
Bauart: Gesteinschneider
Fabrikmarke: STIHL
Typ: GS 461
Serienidentifizierung: 4252
Hubraum: 76,5 cm ^3
den einschlägigen Bestimmungen der Richtlinien 2006/42/EG und 2014/30/EU entspricht und in Übereinstimmung mit den jeweils zum Produktionsdatum gültigen Versionen der folgenden Normen entwickelt und gefertigt worden ist:
EN ISO 12100, EN 55012, EN 61000-6-1
Aufbewahrung der Technischen Unterlagen:
ANDREAS STIHL AG & Co. KG Produktzulassung
Das Baujahr und die Maschinennummer sind auf dem Gerät angegeben.
Waiblingen, 28.10.2016
ANDREAS STIHL AG & Co. KG
i. V.
Leiter Produktmanagement und Services
Anschriften
STIHL Hauptverwaltung
ANDREAS STIHL AG & Co. KG
Postfach 1771
71307 Waiblingen
STIHL Vertriebsgesellschaften
DEUTSCHLAND
STIHL Vertriebszentrale AG & Co. KG
Robert-Bosch-Straße 13
64807 Dieburg
Telefon: +49 6071 3055358
ÖSTERREICH
STIHL Ges.m.b.H.
Fachmarktstraße 7
2334 Vösendorf
Telefon: +43 1 86596370
SCHWEIZ
STIHL Vertriebs AG
Isenrietstraße 4
8617 Mönchaltorf
Telefon: +41 44 9493030
TSCHECHISCHE REPUBLIK
Andreas STIHL, spol. s r.o.
Chrlická 753
664 42 Modřice
STIHL Importeure
BOSNIEN-HERZEGOWINA
UNIKOMERC d. o. o.
Bišće polje bb
88000 Mostar
Telefon: +387 36 352560
Fax: +387 36 350536
KROATIEN
UNIKOMERC - UVOZ d.o.o.
Sjedište:
Amruševa 10, 10000 Zagreb
Prodaja:
Ulica Kneza Ljudevita Posavskog 56, 10410 Velika Gorica
Telefon: +385 1 6370010
Fax: +385 1 6221569
TÜRKEI
SADAL TARIM MAKİNALARI DIŞ
TICARET A.Ş.
Alsancak Sokak, No:10 I-6 Özel Parsel
34956 Tuzla, İstanbul
Telefon: +90 216 394 00 40
Fax: +90 216 394 00 44
0458-761-0021-A
deutsch
www.stihl.com
- STIHL
- Zu dieser Gebrauchsanleitung
- WARNING
- HINWEIS
- Sicherheitshinweise und Arbeitstechnik
- Länderbezogene
- Bekleidung und Ausrüstung
- Motorgerät transportieren
- Tanken
- Bajonett-Tankverschluss
- Diamant-Trennschleifkette
- Vor dem Starten
- Motor starten
- Gerät halten und führen
- Während der Arbeit
- deutsch
- Reaktionskräfte
- Arbeiten – Trennschleifen
- Vibrationen
- Wartung und Reparaturen
- Motor abstellen
- Anwendungsbeispiele
- Zu trennende Gegenstände
- Abgetrennte Teile
- Einstechen
- Schneidgarnitur
- Kettenschutz
- Führungsschiene und Diamant-Trennschleifkette montieren
- Führungsschiene umsetzen
- Kraftstoff
- STIHL MotoMix
- Kraftstoff mischen
- Benzin
- Motoröl
- Mischungsverhältnis
- Beispiele
- Kraftstoffgemisch aufbewahren
- Kraftstoff einfüllen
- Gerät vorbereiten
- Verschluss öffnen
- Verschluss schließen
- Verriegelung prüfen
- Motor starten / abstellen
- Kombihebel einstellen
- Stellung Startklappe geschlossen |
- Stellung Startgas )
- Gesteinschneider halten
- Gesteinschneider starten
- ! WARNING
- Nach der ersten Zündung
- Sobald der Motor läuft
- Bei sehr niedriger Temperatur
- Wenn der Motor nicht anspringt
- Nasser Filter
- Betriebshinweise
- Während der ersten Betriebszeit
- Kettenspannung öfter kontrollieren
- Nach längerem Volllastbetrieb
- Nach der Arbeit
- Bei kurzzeitigem Stillsetzen
- Bei längerer Stilllegung
- Luftfiltersystem Luftfilter ausbauen
- Luftfilter reinigen Vergaser einstellen
- Filtergrundreinigung
- Basisinformationen
- Standardeinstellung
- Leerlauf einstellen
- Zündkerze
- Zündkerze ausbauen
- Gerät aufbewahren
- Kettenrad prüfen und wechseln
- Ringkettenrad ausbauen
- Kupplungstrommel einbauen
- Diamant-Trennschleifkette pflegen und schärfen
- Diamant-Trennschleifkette pflegen
- Diamant-Trennschleifkette regelmäßig prüfen
- Verschleiß minimieren und Schäden vermeiden
- Wartungsarbeiten
- Verschleißteile
- Wichtige Bauteile
- Maschinennummer
- Technische Daten
- Triebwerk
- Zündanlage
- Kraftstoffsystem
- Gewicht
- Schneidgarnitur GS 461
- Schall- und Vibrationswerte
- Vibrationswert a_hv,eq nach ISO 19432
- REACH
- Abgas-Emissionswert
- Reparaturhinweise Entsorgung
- EU-Konformitätserklärung
- Anschriften
- STIHL Hauptverwaltung
- STIHL Vertriebsgesellschaften
- DEUTSCHLAND
- ÖSTERREICH
- SCHWEIZ
- TSCHECHISCHE REPUBLIK
- STIHL Importeure
- BOSNIEN-HERZEGOWINA
- KROATIEN
- TÜRKEI
Marke : STIHL
Modell : GS 461
Kategorie : Säge
