| Tipo di prodotto | Bastone per potatura a batteria |
| Marca | STIHL |
| Modello | HTA 50 |
| Peso (senza batteria) | 3,6 kg |
| Alimentazione | Batteria agli ioni di litio STIHL AK, 36 V |
| Capacità del serbatoio dell'olio | 105 cm³ (0,105 l) |
| Guida e catena | Lunghezza 25 cm o 30 cm, passo 1/4" P, spessore 1,1 mm |
| Pignone | 8 denti per 1/4" P |
| Livello di pressione sonora (LpA) | 78 dB(A) |
| Livello di potenza acustica (LwA) | 94 dB(A) |
| Vibrazioni (impugnatura di comando) | 0,5 m/s² |
| Vibrazioni (guaina che funge da impugnatura) | 1,0 m/s² |
| Temperatura di utilizzo e stoccaggio della batteria | -10 °C a +50 °C |
| Funzioni principali | Potatura e taglio di grandi alberi, taglio di rami |
| Sicurezza | Freno catena, protezione anti-rimbalzo, blocco batteria, sistema di avviamento sicuro |
| Manutenzione e pulizia | Pulizia regolare della guida, catena, batteria; affilatura della catena; svuotamento e riempimento dell'olio |
| Ricambi e riparabilità | Ricambi originali STIHL disponibili presso rivenditori autorizzati; riparazione da professionista |
| Informazioni generali | Manuale d'uso incluso, dichiarazione di conformità UE e UKCA |
Domande frequenti - HTA 50 STIHL
Domande degli utenti su HTA 50 STIHL
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Sega in formato PDF gratuitamente! Trova il tuo manuale HTA 50 - STIHL e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. HTA 50 del marchio STIHL.
MANUALE UTENTE HTA 50 STIHL
74 - 98 Istruzioni d'uso
▶ Retirer la batterie.
▶ Retirer la batterie.
▶ Retirer la batterie.
▶ Retirer la batterie.
1 Premessa....74
2 Informazioni sulle presenti Istruzioni d'uso 74
3 Sommario....75
4 Avvertenze di sicurezza.... 76
5 Preparare lo sramatore lungo.... 83
6 Carica della batteria e LED.... 84
7 Assemblare lo sramatore lungo.... 84
8 Inserire e togliere la batteria.... 86
9 Accendere e spegnere lo sramatore lungo 86
10 Controllare lo sramatore lungo e la batteria 87
11 Lavorare con lo sramatore lungo.... 89
12 Dopo il lavoro.... 89
13 Trasporto....89
14 Conservazione.... 90
15 Pulizia....91
16 Manutenzione.... 91
17 Riparazione....92
18 Eliminazione dei guasti.... 92
19 Dati tecnici.... 93
20 Combinazioni di spranghe di guida e catene della sega....94
21 Ricambi e accessori....94
22 Smaltimento.... 94
23 Dichiarazione di conformità UE....95
24 Dichiarazione di conformità UKCA....95
25 Avvertenze di sicurezza generali per attrezzi elettrici 96
1 Premessa
Gentile cliente,
congratulazioni per aver scelto STIHL. Progettiamo e fabbrichiamo prodotti della massima qualità secondo le esigenze della nostra clientela. I nostri prodotti risultano altamente affidabili anche in caso di sollecitazioni estreme.
STIHL offre la massima qualità anche nell'assistenza. I nostri rivenditori garantiscono consulenza e istruzioni competenti e un'assistenza tecnica completa.
STIHL dichiara espressamente di adottare un atteggiamento sostenibile e responsabile nei confronti della natura. Le istruzioni per l'uso La aiuteranno a utilizzare il Suo prodotto STIHL in modo sicuro ed ecologico a lungo.
La ringraziamo per la fiducia e Le auguriamo buon lavoro con il Suo prodotto STIHL.
Dr. Nikolas Stihl
IMPORTANTE! LEGGERE PRIMA DELL'USO E CONSERVARE.
2 Informazioni sulle presenti Istruzioni d'uso
2.1 Documenti applicabili
Si applicano le norme per la sicurezza locali.
- Oltre alle presenti istruzioni per l'uso, leggere, comprendere e conservare i seguenti documenti:
- Avvertenze di sicurezza della batteria STIHL AK
- Istruzioni per l'uso dei caricabatteria STIHL AL 101, 300, 500
- Informazioni sulla sicurezza per le batterie e i prodotti con batterie STIHL: www.stihl.com/safety-data-sheets
3 Sommario italiano
2.2 Contrassegno delle avvertenze nel testo
AVVERTENZA
■ L'avvertenza si riferisce a pericoli che possono provocare gravi lesioni o la morte.
▶ Le misure indicate possono consentire di evitare gravi lesioni o la morte.
AVVISO
■ L'avvertenza si riferisce a pericoli che possono provocare danni materiali.
▶ Le misure menzionate possono evitare danni materiali.
2.3 Simboli nel testo
Questo simbolo rimanda ad un capitolo nelle Istruzioni per l'uso.

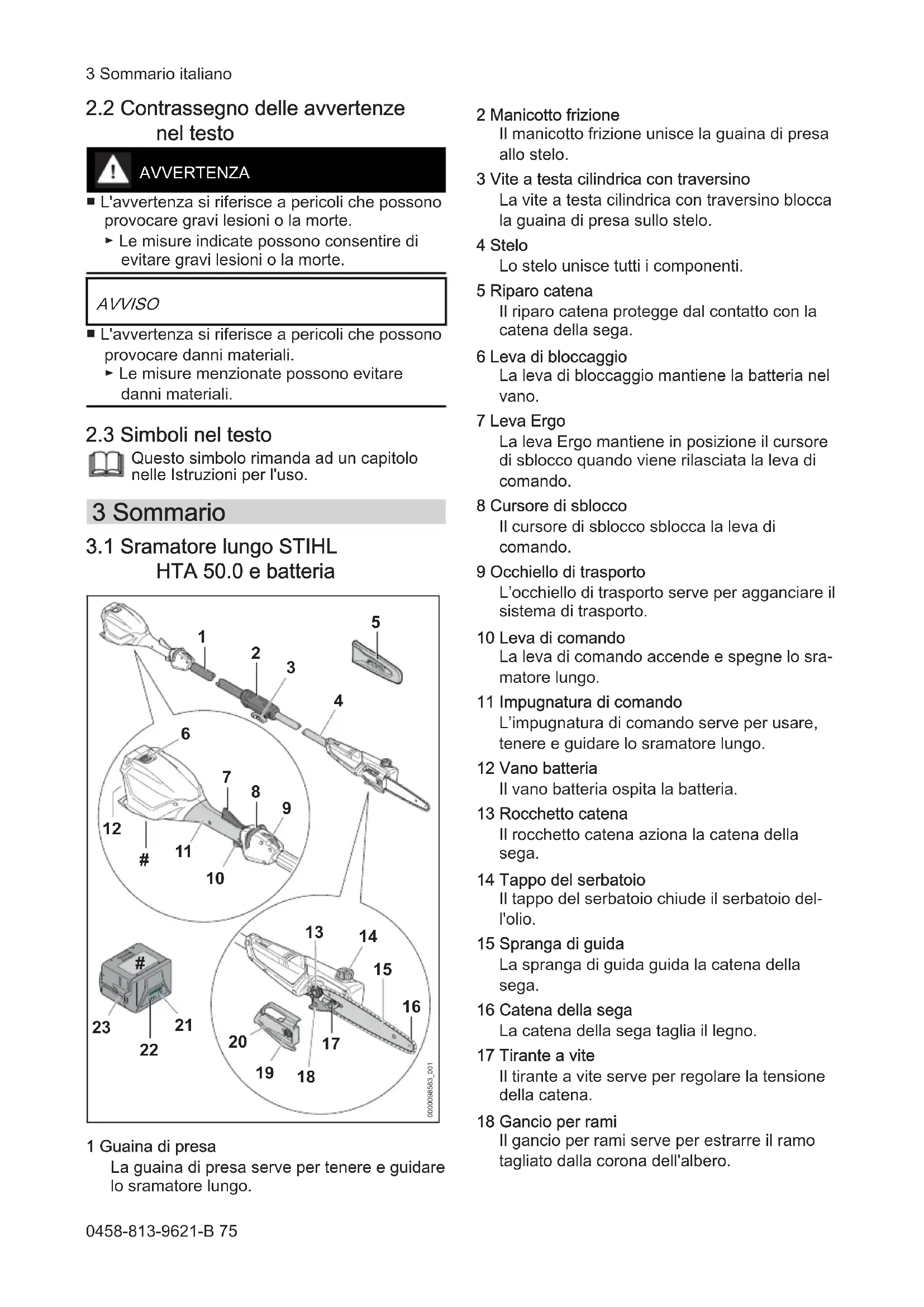

3 Sommario

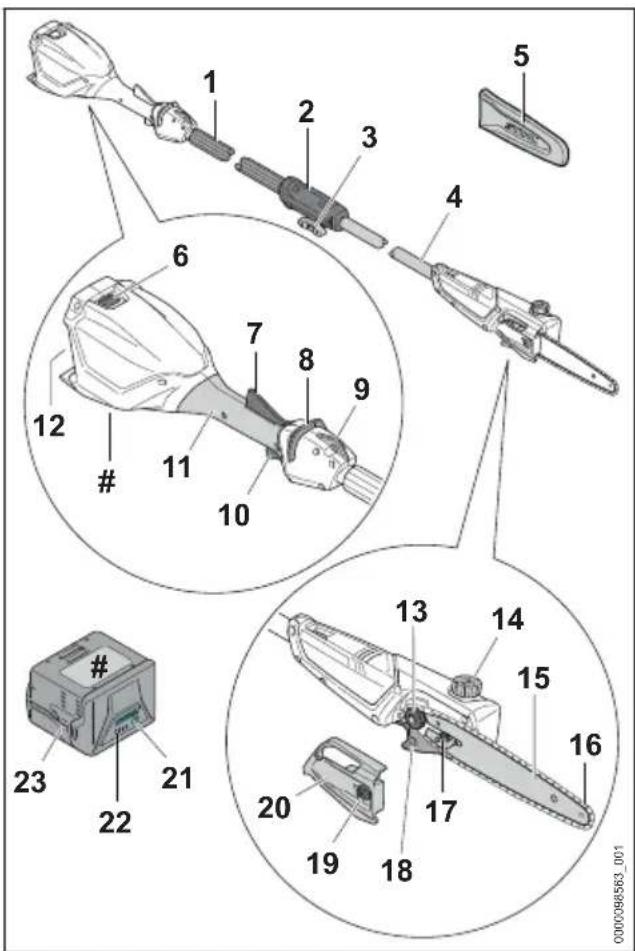

3.1 Sramatore lungo STIHL HTA 50.0 e batteria
La guaina di presa serve per tenere e guidare lo sramatore lungo.
2 Manicotto frizione
Il manicotto frizione unisce la guaina di presa allo stelo.
3 Vite a testa cilindrica con traversino
La vite a testa cilindrica con traversino blocca la guaina di presa sullo stelo.
4 Stelo
Lo stelo unisce tutti i componenti.
5 Riparo catena
Il riparo catena protegge dal contatto con la catena della sega.

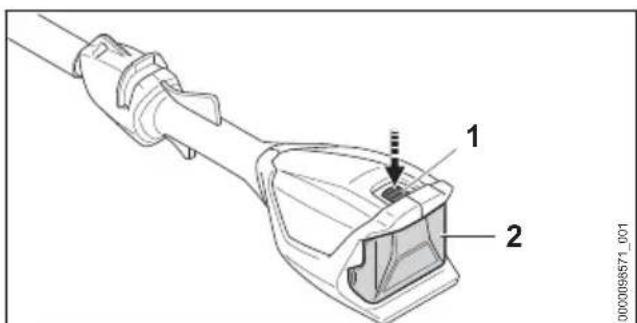

6 Leva di bloccaggio
La leva di bloccaggio mantiene la batteria nel vano.

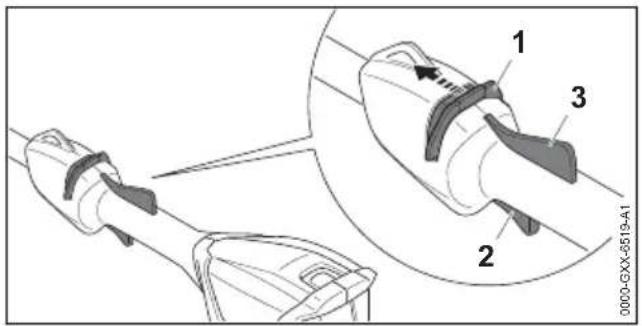

7 Leva Ergo
La leva Ergo mantiene in posizione il cursore di sblocco quando viene rilasciata la leva di comando.
8 Cursore di sblocco
Il cursore di sblocco sblocca la leva di comando.
9 Occhiello di trasporto
L'occhiello di trasporto serve per agganciare il sistema di trasporto.
10 Leva di comando
La leva di comando accende e spegne lo sramatore lungo.
11 Impugnatura di comando
L'impugnatura di comando serve per usare, tenere e guidare lo sramatore lungo.
12 Vano batteria
Il vano batteria ospita la batteria.
13 Rocchetto catena
Il rocchetto catena aziona la catena della sega.

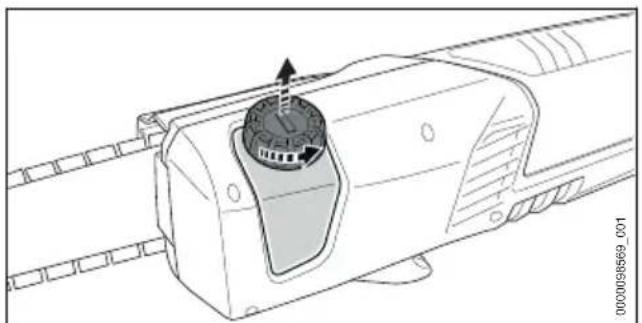

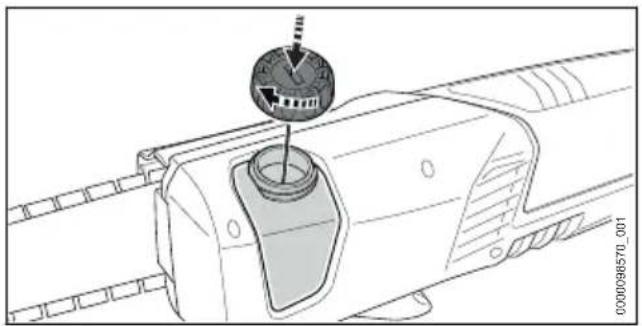

14 Tappo del serbatoio
Il tappo del serbatoio chiude il serbatoio dell'olio.
15 Spranga di guida
La spranga di guida guida la catena della sega.

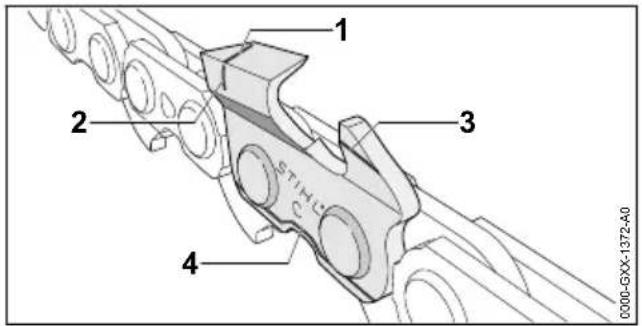

16 Catena della sega
La catena della sega taglia il legno.

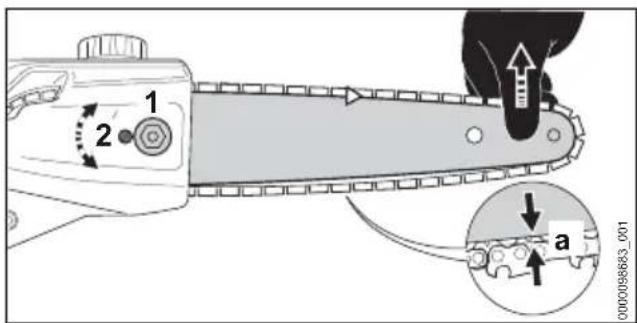

17 Tirante a vite
Il tirante a vite serve per regolare la tensione della catena.
18 Gancio per rami
Il gancio per rami serve per estrarre il ramo tagliato dalla corona dell'albero.
italiano 4 Avvertenze di sicurezza

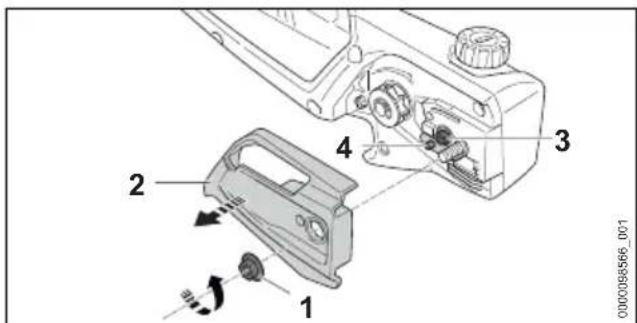

19 Dado
Il dado fissa il coperchio rocchetto catena allo sramatore lungo.
20 Coperchio rocchetto catena
Il coperchio rocchetto catena copre il roc- chetto catena e fissa la spranga di guida allo sramatore lungo.
21 Pulsante
Il pulsante attiva i LED sulla batteria.

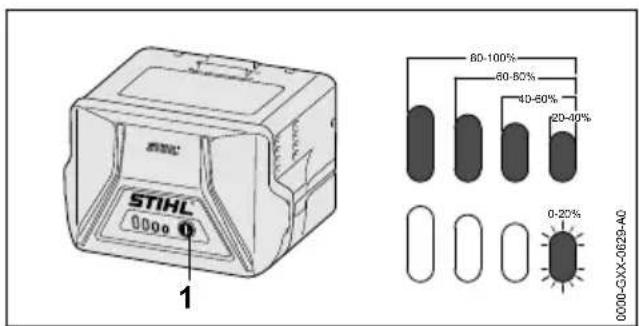

22 LED
I LED indicano lo stato di carica della batteria e le anomalie.
23 Batteria
La batteria alimenta di energia lo sramatore lungo.
# Targhetta dati prestazioni con numero di macchina
3.2 Simboli
I simboli possono essere applicati sullo sramatore lungo e sulla batteria e hanno i seguenti significati:
Questo simbolo contrassegna il serbatoio dell'olio per catena della sega.
Questo simbolo indica la direzione di movimento della catena della sega.
Direzione di rotazione per il tensionamento della catena della sega
Questo simbolo indica che la spranga di guida e la catena della sega devono essere montate.
Questo simbolo indica in quale direzione deve essere spinto il cursore di sblocco.
4 LED con luce rossa lampeggiante. Guasto alla batteria.
L'indicazione accanto al simbolo si riferisce al contenuto energetico della batteria secondo le specifiche del fabbricante delle celle. La capacità di energia disponibile nell'applicazione è inferiore.
Non smaltire il prodotto con i rifiuti domestici.
4 Avvertenze di sicurezza
4.1 Simboli di avvertimento
I simboli di avvertimento sullo sramatore lungo o sulla batteria hanno i seguenti significati:
Rispettare le avvertenze di sicurezza e le rispettive misure.
Leggere le istruzioni per l'uso, comprenderle e conservarle.
Portare occhiali ed elmetto di protezione.
Indossare gli stivali di protezione.
Indossare guanti da lavoro.
Osservare la distanza di sicurezza.
Proteggere lo sramatore lungo dall'ac- qua e dall'umidità.
Estrarre la batteria durante le interruzioni del lavoro, durante il trasporto, la conservazione, la manutenzione o la riparazione.
Proteggere la batteria da calore e fiamme.
Proteggere la batteria dalla pioggia e non immergerla in liquidi.
Rispettare l'intervallo di temperatura consentito per la batteria.
4.2 Uso conforme
Lo sramatore lungo a batteria STIHL HTA 50.0 serve per sramare alberi alti o potare i rami di alberi alti.
Lo sramatore lungo non deve essere usato per l'abbattimento.
Lo sramatore lungo non deve essere usato sotto la pioggia.
Lo sramatore lungo è alimentato da una batteria STIHL AK.
AVVERTENZA
■ Le batterie non approvate da STIHL per lo sramatore lungo possono provocare incendi ed esplosioni. Ciò potrebbe causare lesioni personali gravi o mortali e danni materiali.
- Utilizzare lo sramatore lungo con una batteria STIHL AK.
■ Se lo sramatore lungo o la batteria non sono utilizzati in modo non conforme, sussiste il rischio di ferimento o morte di persone e di danni materiali.
- Utilizzare lo sramatore lungo come descritto sulle presenti istruzioni d'uso.
- Utilizzare l'accumulatore come descritto nelle istruzioni d'uso dell'accumulatore STIHL AK.
4.3 Requisiti dell'utente
AVVERTENZA
Gli utenti che non abbiano ricevuto istruzioni potrebbero non riconoscere o non valutare correttamente i rischi dello sramatore lungo e della batteria. L'utente o altre persone rischiano gravi lesioni o la morte.
▶ Leggere, comprendere e conservare le istruzioni per l'uso.
Se lo sramatore lungo viene ceduto ad un'altra persona: Consegnare a corredo anche le istruzioni per l'uso.
- Accertarsi che l'utente abbia i seguenti requisiti:
- L'utente è riposato.
- L'utente dovrà avere le capacità fisiche, sensoriali e intellettuali tali da poter controllare lo sramatore lungo e la batteria e quindi da poter lavorare. Se l'utente ha limitazioni fisiche, sensoriali e intellettuali, potrà lavorare soltanto sotto la sorveglianza o dietro la guida di una persona responsabile.
- L'utente può riconoscere e valutare i rischi dello sramatore lungo e della batteria.
- L'utente è adulto oppure l'utente sta effettuando un tirocinio professionale sotto sorveglianza secondo le norme nazionali.
- L'utente ha ricevuto istruzioni da un rivenditore STIHL o da una persona esperta prima di iniziare a lavorare con lo sramatore lungo.
- L'utente non è sotto l'effetto di alcol, farmaci o droghe.
- In caso di dubbi: rivolgersi ad un rivenditore STIHL.
4.4 Abbigliamento ed equipaggiamento
AVVERTENZA
■ Durante il lavoro, i capelli lunghi possono rimanere intrappolati nello sramatore lungo. Ciò potrebbe causare gravi lesioni all'utente.
- Legare i capelli lunghi in modo che rimangano al di sopra delle spalle.
■ Durante il lavoro potrebbero essere scagliati oggetti ad alta velocità. Ciò potrebbe causare lesioni personali all'utente.
- Indossare occhiali di protezione aderenti. Gli occhiali di protezione adeguati sono sottoposti a verifiche ai sensi della norma EN 166 o delle disposizioni nazionali e sono reperibili in commercio con l'apposito contrassegno.
■ La caduta di oggetti può provocare lesioni alla testa.
- Indossare un elmetto protettivo.
■ Durante il lavoro potrebbe essere sollevata polvere a mulinello. La polvere inalata può danneggiare la salute e provocare reazioni allergiche.
Se si solleva polvere, indossare una maschera di protezione dalla polvere.
■ Se inadeguato, l'abbigliamento può impigliarsi nel legno, nella sterpaglia e nello sramatore lungo. Se l'utente non indossa indumenti adatti potrebbe subire gravi lesioni personali.
- Indossare indumenti aderenti.
▶ Togliersi sciarpe o gioielli.
■ Durante il lavoro l'utente potrebbe tagliarsi con il legno. Durante la pulizia o la manutenzione l'operatore può entrare in contatto con la catena della sega. Ciò potrebbe causare lesioni personali all'utente.
- Indossare guanti da lavoro in materiale resistente.
■ Se l'utente indossa calzature non adatte potrebbe scivolare. Ciò potrebbe causare lesioni personali all'utente.
- Indossare calzature chiuse e resi- stenti con suola antiscivolo.
4.5 Zona di lavoro e area circo- stante
4.5.1 Sramatore lungo
AVVERTENZA
■ Le persone estranee, i bambini e gli animali potrebbero non riconoscere e non valutare i pericoli dello sramatore lungo e degli oggetti scagliati ad alta velocità. Questo potrebbe causare lesioni personali gravi o mortali e danni materiali.
- Tenere le persone estranee, i bambini e gli animali ad una distanza di 15 m attorno all'area di lavoro.
- Mantenere una distanza di 15 m dagli oggetti.
▶ Non lasciare incustodito lo sramatore lungo.
- Sincerarsi che i bambini non possano giocare con lo sramatore lungo.
■ Lo sramatore lungo non è impermeabile. Se si lavora sotto la pioggia o in ambienti umidi, sussiste il rischio di scossa elettrica. L'utente può rimanere ferito e lo sramatore lungo può essere danneggiato.
- Non lavorare sotto la pioggia o in un ambiente umido.
■ I componenti elettrici dello sramatore lungo possono generare scintille. Le scintille possono provocare incendi o esplosioni in un ambiente altamente infiammabile o esplosivo. Ciò potrebbe causare lesioni personali gravi o mortali e danni materiali.
- Non lavorare in un ambiente altamente infiammabile o esplosivo.
4.5.2 Batteria
AVVERTENZA
■ Le persone estranee, i bambini e gli animali potrebbero non riconoscere e non valutare i pericoli della batteria. Sussiste il rischio di ferire gravemente persone estranee, bambini e animali.
- Tenere lontane le persone estranee, i bambini e gli animali.
▶ Non lasciare la batteria incustodita.
- Sincerarsi che i bambini non possano giocare con la batteria.
■ La batteria non è protetta da tutte le condizioni ambientali. Se la batteria viene esposta a determinate condizioni ambientali, può incendiarsi, esplodere o essere danneggiata irreparabilmente. Questo può causare gravi lesioni personali e danni materiali.
▶ Proteggere la batteria da calore e fiamme.
▶ Non gettare la batteria nel fuoco.
▶ Utilizzare e conservare la batteria a una temperatura compresa tra - 10 °C e + 50 °C.
▶ Proteggere la batteria dalla pioggia e dall'umidità e non immergerla in liquidi.
- Tenere la batteria lontana da piccole parti metalliche.
▶ Non esporre la batteria ad alta pressione.
▶ Non esporre la batteria alle microonde.
▶ Proteggere la batteria da sostanze chimiche e sali.
4.6 Condizioni di sicurezza
4.6.1 Sramatore lungo
Lo sramatore lungo si può considerare in condizioni di sicurezza quando sono soddisfatte le seguenti condizioni:
- Lo sramatore lungo non è danneggiato.
- Lo sramatore lungo è pulito.
- Gli elementi di comando funzionano e sono invariati.
- La lubrificazione della catena funziona.

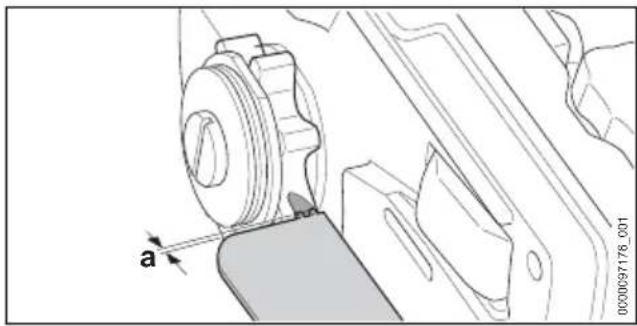

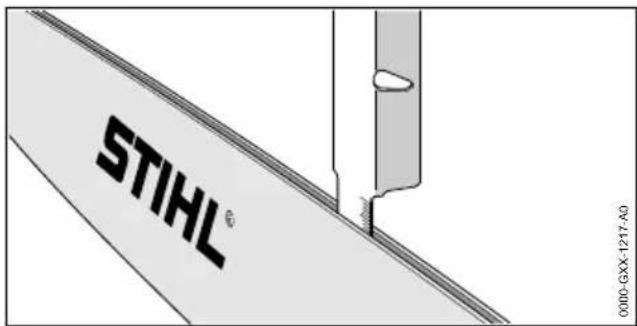

- Le tracce di usura sul rocchetto catena non sono più profonde di 0,5 mm.
- Una combinazione data sulle presenti istruzioni per l'uso composta da spranga di guida e catena della sega è montata.
- La spranga di guida e la catena della sega sono montate correttamente.
- La catena della sega è correttamente tensionata.
- Sono montati accessori originali STIHL appositi per questo sramatore lungo.
- Gli accessori sono montati correttamente.
– Il tappo del serbatoio dell'olio è chiuso.
AVVERTENZA
In mancanza delle condizioni di sicurezza, i componenti possono non funzionare più correttamente e i dispositivi di sicurezza risultare
4 Avvertenze di sicurezza italiano
compromessi. Pericolo di lesioni personali gravi o mortali.
▶ Lavorare con uno sramatore lungo integro.
Se lo sramatore lungo è sporco: pulire lo sramatore lungo.
▶ Non alterare lo sramatore lungo. Eccezione: montaggio di una combinazione indicata sulle presenti istruzioni per l'uso, composta da spranga di guida e catena della sega.
Se gli elementi di comando non funzionano: Non lavorare con lo sramatore lungo.
- Montare accessori originali STIHL appositi per questo sramatore lungo.
- Applicare spranga di guida e catena della sega come descritto sulle presenti istruzioni per l'uso.
- Applicare gli accessori come descritto sulle presenti istruzioni per l'uso o sulle istruzioni per l'uso degli accessori.
- Non inserire oggetti nelle feritoie dello sramatore lungo.
▶ Chiudere il tappo del serbatoio.
- Sostituire le targhette di indicazione usurate o danneggiate.
- In caso di dubbi, rivolgersi a un rivenditore STIHL.
4.6.2 Spranga di guida
La spranga di guida si può considerare in condizioni di sicurezza quando sono soddisfatte le seguenti condizioni:
- La spranga di guida non è danneggiata.
- La spranga di guida non è deformata.

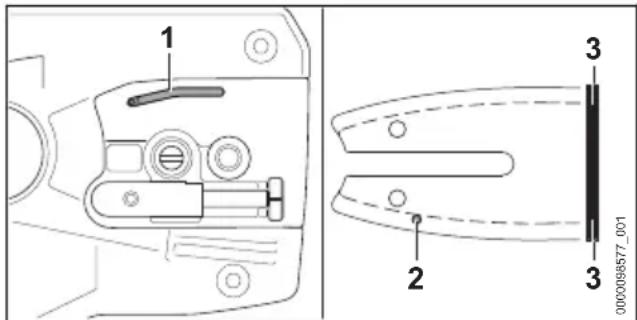

- La scanalatura è profonda tanto quanto o più della profondità minima prevista per la scanalatura, 19.3.
- Le nervature della scanalatura siano senza bava.
- La scanalatura non è ristretta né dilatata.
AVVERTENZA
In condizioni non sicure, la spranga di guida non può più guidare correttamente la catena della sega. In questo caso, la catena della sega rischia di sporgere dalla spranga di guida. Sussiste il rischio di gravi lesioni o morte.
▶ Lavorare con la spranga di guida solo se non è danneggiata.
Se la profondità della scanalatura è inferiore alla profondità minima della scanalatura: Sostituire la spranga di guida.
- Sbavare settimanalmente la spranga di guida.
- In caso di dubbi: Rivolgersi ad un rivenditore STIHL.
4.6.3 Catena della sega
La catena della sega si può considerare in condizioni di sicurezza quando sono soddisfatte le seguenti condizioni:
- La catena della sega non è danneggiata.
- La catena della sega è correttamente affilata.

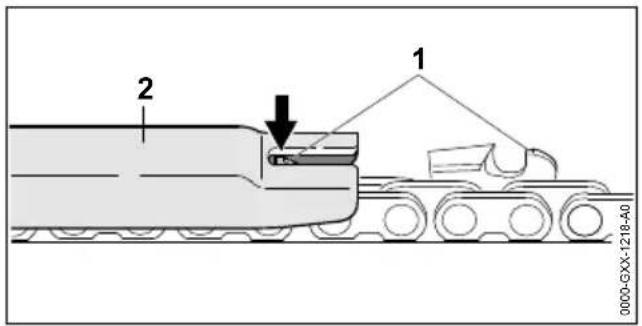

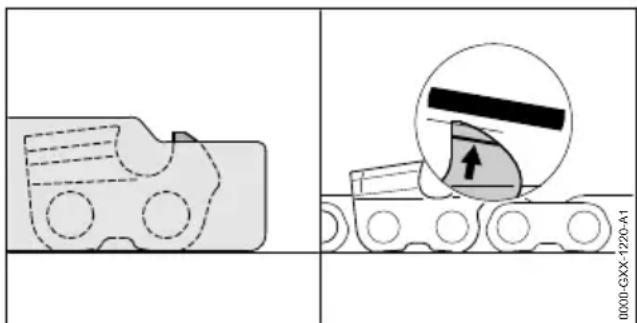

- Le tacche di usura sui denti di taglio sono visibili.
AVVERTENZA
In mancanza delle condizioni di sicurezza, i componenti possono non più funzionare correttamente e i dispositivi di sicurezza risultare compromessi. Sussiste il rischio di gravi lesioni o morte.
▶ Lavorare con la catena della sega solo se non è danneggiata.

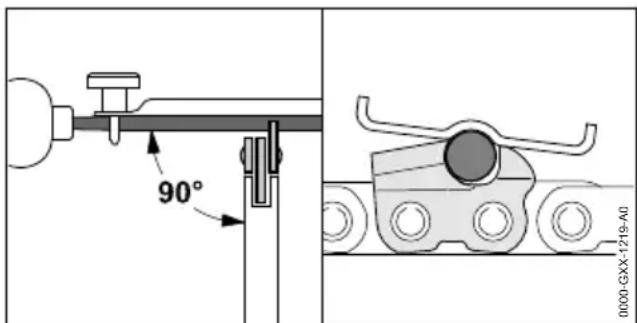

- Affilare correttamente la catena della sega.
- In caso di dubbi: Rivolgersi ad un rivenditore STIHL.
4.6.4 Batteria
La batteria è in condizioni di sicurezza se sono soddisfatte le seguenti condizioni:
– La batteria non presenta danni.
– La batteria è pulita e asciutta.
- La batteria funziona e non è modificata.
AVVERTENZA
In assenza di condizioni di sicurezza, il funzionamento sicuro della batteria non è garantito. Ciò potrebbe causare gravi lesioni personali.
▶ Lavorare con batterie perfettamente integre.
▶ Non caricare batterie danneggiate o difet-
tose.
Se la batteria è sporca o bagnata, occorre pulirla e lasciarla asciugare.
▶ Non apportare modifiche alla batteria.
- Non infilare oggetti nelle aperture della batteria.
▶ Non collegare e cortocircuitare i contatti elettrici della batteria con oggetti metallici.
▶ Non aprire la batteria.
- Sostituire le targhette di avvertimento usurate o danneggiate.
■ Da una batteria danneggiata può fuoriuscire del liquido. Se tale liquido viene a contatto con la pelle o gli occhi, può causare irritazioni.
▶ Evitare il contatto con il liquido.
In caso di contatto con la pelle, lavare con abbondante acqua e sapone le zone interessate.
italiano 4 Avvertenze di sicurezza
In caso di contatto con gli occhi, risciacquarli per almeno 15 minuti con abbondante acqua e rivolgersi a un medico.
- Una batteria danneggiata o difettosa può emettere un odore insolito, fumo o fiamme. Ciò potrebbe causare lesioni personali gravi o mortali e danni materiali.
Se la batteria emette un odore insolito o fumo, non utilizzarla e tenerla lontano da sostanze infiammabili.
Se la batteria emette fiamme, spegnerle con un estintore o con dell'acqua.
4.7 Impiego
4.7.1 Taglio
AVVERTENZA
■ Se non ci sono persone a portata di voce al di fuori dell'area di lavoro, in caso di emergenza nessuno potrebbe prestare aiuto.
- Sincerarsi che le persone al di fuori dell'area di lavoro siano a portata di voce.
In determinate situazioni l'utente potrebbe lavorare senza la concentrazione necessaria. L'utente può perdere il controllo dello sramatore lungo, inciampando, cadendo e con conseguenti gravi ferite.
▶ Lavorare con calma e concentrazione.
Se le condizioni di luminosità e di visibilità sono scarse: Non lavorare con lo sramatore lungo.
- Comandare solo lo sramatore lungo.
▶ Prestare attenzione agli ostacoli.
▶ Lavorare stando saldi sul terreno e mantenere l'equilibrio. Se è necessario lavorare in quota: utilizzare una piattaforma di sollevamento o un'impalcatura sicura.
Se compaiono segni di stanchezza, concedersi una pausa.
■ La catena della sega in rotazione può tagliare l'utente. Ciò potrebbe causare gravi lesioni all'utente.
- Non toccare la catena della sega in rotazione.
Se la catena della sega è bloccata da un oggetto: Spegnere lo sramatore lungo ed estrarre la batteria. Solo a questo punto è possibile eliminare l'oggetto.
- La catena della sega in rotazione si riscalda e si dilata. Se la catena della sega non è sufficientemente lubrificata e tensionata, la catena della sega potrebbe saltare fuori dalla spranga di guida oppure strapparsi. Ciò potrebbe causare gravi lesioni personali e danni materiali.
- Usare olio per catena della sega.
Durante il lavoro, controllare regolarmente la tensione della catena della sega. Se la tensione della catena della sega è insufficiente: tendere la catena della sega.
■ Se lo sramatore lungo durante l'uso si modifica oppure si comporta in modo anomalo, è possibile che lo sramatore lungo non sia in condizioni di sicurezza. Ciò potrebbe causare gravi lesioni personali e danni materiali.
- Terminare il lavoro, togliere la batteria e rivolgersi ad un rivenditore STIHL.
■ Durante il lavoro si possono produrre vibrazioni attraverso lo sramatore lungo.
- Indossare dei guanti da lavoro.
▶ Concedersi delle pause dal lavoro.
Se insorgono sintomi di problemi circolatori, rivolgersi ad un medico.
Se la catena della sega in rotazione incontra un oggetto duro, può provocare scintille. Le scintille possono provocare incendi in un ambiente altamente infiammabile. Ciò potrebbe causare lesioni personali gravi o mortali e danni materiali.
- Non lavorare in un ambiente altamente infiammabile.
■ Se viene rilasciata la leva di comando, la catena della sega continua a funzionare per breve tempo. La catena della sega in movimento può tagliare le persone. Ciò potrebbe causare gravi lesioni personali.
- Tenere fermo lo sramatore lungo con entrambe le mani e attendere che la catena della sega non si muova più.

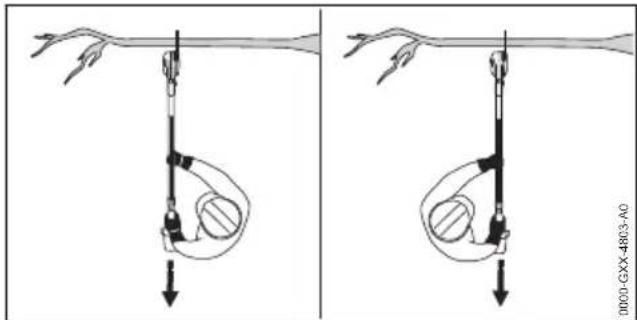

In situazioni di pericolo, l'utente potrebbe farsi prendere dal panico e non posare il sistema di trasporto. Ciò potrebbe causare gravi lesioni all'utente.
▶ Esercitarsi nel posare il sistema di trasporto.
AVVERTENZA

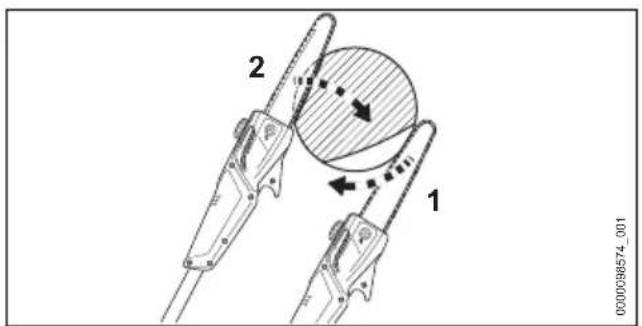

Se si taglia legno sotto tensione, la spranga di guida potrebbe rimanere incastrata. L'utente
4 Avvertenze di sicurezza italiano
può perdere il controllo dello sramatore lungo, con conseguenti gravi ferite.

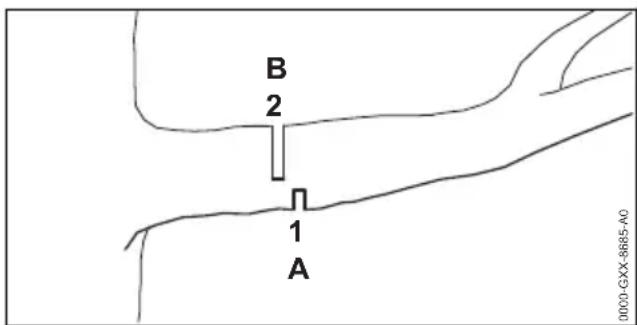

- Prima eseguire un taglio di alleggerimento (1) sul lato in pressione (A), poi un taglio di troncatura (2), spostato in direzione del tronco, sul lato in trazione (B).
PERICOLO
Se si lavora in un ambiente con cavi conduttori, la catena della sega rischia di entrare in contatto con tali cavi conduttori, danneggian-doli. Ciò potrebbe determinare lesioni personali gravi o mortali all'utente.
Mantenere una distanza di 15 m dai cavi sotto tensione.
4.7.2 Sramatura
AVVERTENZA
■ Durante la sramatura sussiste il rischio che i rami tagliati cadano. Ciò potrebbe causare gravi lesioni all'utente.
▶ Non stare sotto il ramo che viene tagliato.

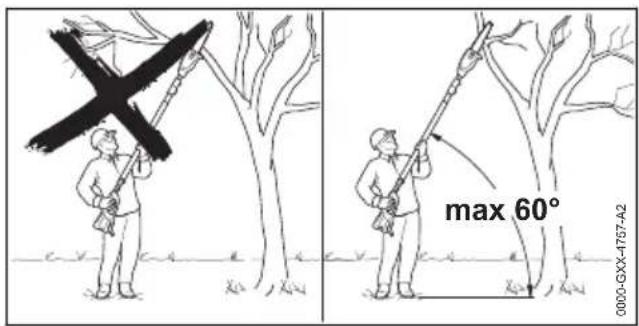

- Mantenere un angolo massimo di 60° rispetto alla linea orizzontale.
4.8 Forze di reazione
4.8.1 Contraccolpo
Il contraccolpo può verificarsi per le seguenti cause:
- La catena della sega in rotazione tocca un oggetto duro sulla zona attorno al quarto
superiore della punta della spranga di guida e viene arrestata istantaneamente.
- La catena della sega durante il funzionamento si blocca sulla punta della spranga di guida.
AVVERTENZA
Se si verifica un contraccolpo, lo sramatore lungo può essere scagliato via. L'utente può perdere il controllo dello sramatore lungo, con conseguenti gravi ferite o morte.

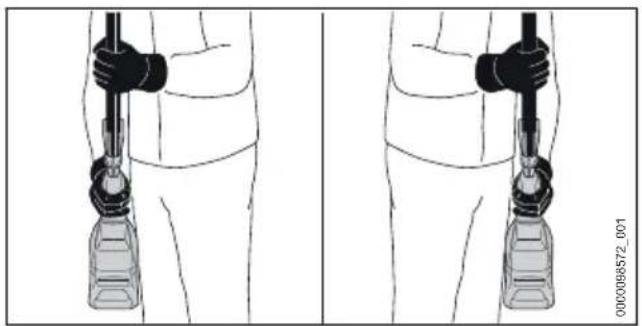

- Afferrare lo sramatore lungo sempre con entrambe le mani.
- Tenere il corpo lontano dal raggio d'azione esteso lo sramatore lungo.
▶ Lavorare esattamente come descritto sulle presenti istruzioni per l'uso.

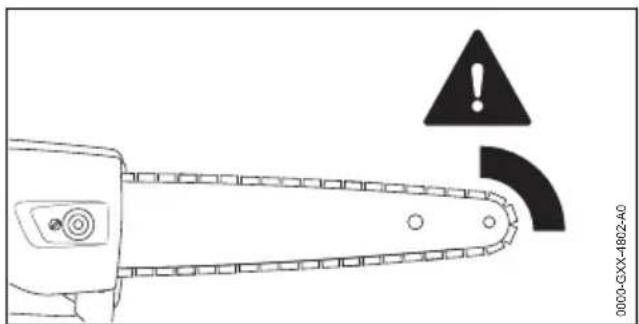

▶ Non lavorare nella zona del quarto superiore della punta della spranga di guida.
▶ Lavorare con una catena della sega correttamente affilata e tesa.

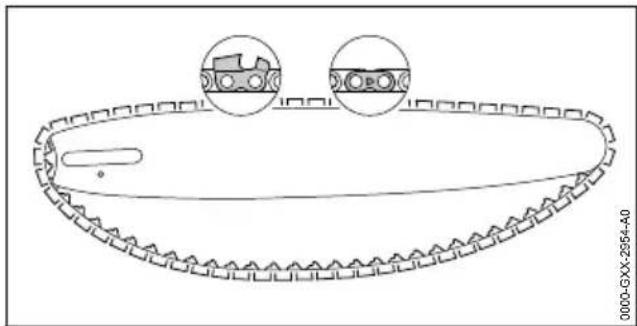

▶ Utilizzare una catena della sega con ridotto contraccolpo!
- Utilizzare una spranga di guida con testata piccola.
▶ Tagliare a tutto gas.

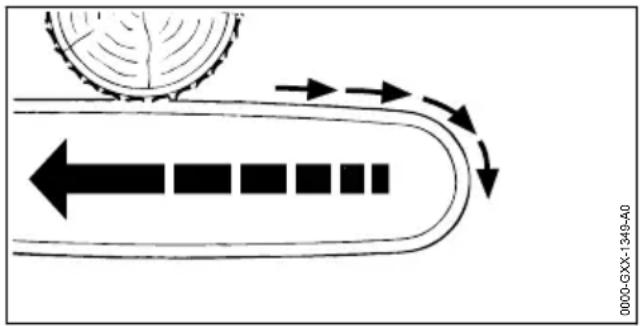

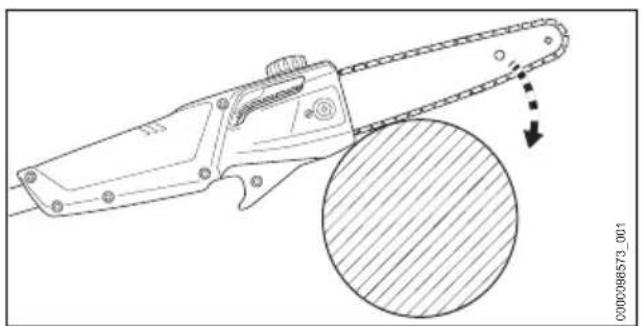

4.8.2 Trascinamento in avanti
Se si lavora con la parte inferiore della spranga di guida, lo sramatore lungo viene allontanato dall'utente.
AVVERTENZA
■ Se la catena incontra un oggetto duro e viene rapidamente frenata, lo sramatore lungo potrebbe essere allontanato violentemente dall'utente. L'utente può perdere il controllo
italiano 4 Avvertenze di sicurezza
dello sramatore lungo, con conseguenti gravi ferite o morte.
- Afferrare lo sramatore lungo sempre con entrambe le mani.
▶ Lavorare esattamente come descritto sulle presenti istruzioni per l'uso. - Guidare nel taglio la spranga di guida con una traiettoria dritta.
▶ Piazzare correttamente il riscontro.
▶ Tagliare a tutto gas.
4.8.3 Contraccolpo
Se si lavora con la parte superiore della spranga di guida, lo sramatore lungo viene scagliato in direzione dell'utente.
AVVERTENZA
Se la catena incontra un oggetto duro e viene rapidamente frenata, lo sramatore lungo potrebbe essere scagliato violentemente contro l'utente. L'utente può perdere il controllo dello sramatore lungo, con conseguenti gravi ferite o morte.
- Afferrare lo sramatore lungo sempre con entrambe le mani.
▶ Lavorare esattamente come descritto sulle presenti istruzioni per l'uso.
▶ Guidare nel taglio la spranga di guida con una traiettoria dritta.
▶ Tagliare a tutto gas.
4.9 Trasporto
4.9.1 Sramatore lungo
AVVERTENZA
■ Durante il trasporto, lo sramatore lungo può ribaltarsi o muoversi. Ciò potrebbe causare lesioni personali e danni materiali.
▶ Estrarre la batteria.
- Spingere il riparo catena sulla spranga di guida fino a coprire l'intera spranga.
▶ Fissare lo sramatore lungo con le cinghie o una rete in modo tale da evitare che si ribalti o che si muova.
4.9.2 Batteria
AVVERTENZA
■ La batteria non è protetta da tutte le condizioni ambientali. Se la batteria viene esposta a determinate condizioni ambientali, può danneggiarsi e provocare danni materiali.
▶ Non trasportare batterie danneggiate.
■ Durante il trasporto la batteria può ribaltarsi o muoversi. causando lesioni personali e danni materiali.
- Sistemare la batteria nell'imballaggio o nel contenitore di trasporto in modo che non si muova.
- Fissare l'imballaggio in modo da evitare che si muova.
4.10 Conservazione
4.10.1 Sramatore lungo
AVVERTENZA
■ I bambini potrebbero non essere in grado di riconoscere e valutare i pericoli derivanti dallo sramatore lungo. Sussiste il pericolo per i bambini di ferirsi gravemente.
▶ Estrarre la batteria.
▶ Spingere il riparo catena sulla spranga di guida fino a coprire l'intera spranga.
- Conservare lo sramatore lungo fuori dalla portata di bambini.
■ I contatti elettrici sullo sramatore lungo e i componenti metallici possono corrodersi in caso di umidità. Lo sramatore lungo può essere danneggiato.
▶ Estrarre la batteria.
- Conservare lo sramatore lungo in un luogo pulito e asciutto.
Se sulla parete scorrono cavi elettrici e tubi, sussiste il rischio di danneggiarli se il supporto a parete viene montato sulla parete. Il contatto con i cavi elettrici può provocare una scossa elettrica. Questo può causare lesioni personali e danni materiali.
- Accertarsi che nel punto previsto non corrano cavi elettrici e tubi nella parete.
5 Preparare lo sramatore lungo italiano
Se il supporto a parete non è montato sulla parete come descritto sulle presenti istruzioni d'uso, il supporto a parete o lo sramatore lungo rischiano di cadere. Questo può causare lesioni personali e danni materiali.
- Montare il supporto a parete sulla parete nel modo descritto nelle presenti istruzioni d'uso.
4.10.2 Batteria
AVVERTENZA
■ I bambini potrebbero non essere in grado di riconoscere e valutare i pericoli derivanti dalla batteria. I bambini possono ferirsi gravemente.
- Conservare la batteria fuori dalla portata dei bambini.
■ La batteria non è protetta da tutte le condizioni ambientali. Se la batteria viene esposta a determinate condizioni ambientali, può irrime-diabilmente danneggiarsi.
- Conservare la batteria in luogo pulito e asciutto.
- Conservare la batteria in un ambiente chiuso.
- Conservare la batteria separata dal tosa-siepi.
Se la batteria viene conservata nel caricabatterie, sfilare la spina di rete e conservare la batteria con un livello di carica compreso tra il 40% e il 60% (2 LED accesi con luce verde).
- Conservare la batteria a una temperatura compresa tra -10 °C e +50 °C.
4.11 Pulizia, manutenzione e riparazione
AVVERTENZA
Se durante la pulizia, la manutenzione o la riparazione è inserita la batteria, lo sramatore lungo potrebbe accendersi accidentalmente. Ciò potrebbe causare gravi lesioni personali e danni materiali.
▶ Estrarre la batteria.
■ L'uso di detergenti corrosivi, la pulizia con getto d'acqua od oggetti appuntiti può danneggiare lo sramatore lungo, la spranga di guida, la catena della sega e la batteria. Se lo sramatore lungo, la spranga di guida, la catena della sega o la batteria non vengono sottoposti a pulizia corretta, i componenti potrebbero non funzionare più correttamente e i dispositivi di
sicurezza potrebbero risultare compromessi. Ciò potrebbe causare gravi lesioni personali.
▶ Pulire sramatore lungo, spranga di guida, catena della sega e batteria seguendo scrupolosamente le indicazioni di queste istruzioni per l'uso.
Se lo sramatore lungo, la spranga di guida, la catena della sega o la batteria non vengono sottoposti a pulizia, manutenzione o riparazione corrette, i componenti potrebbero non funzionare più correttamente e i dispositivi di sicurezza potrebbero risultare compromessi. Sussiste il rischio di gravi lesioni o morte per le persone.
▶ Non sottoporre lo sramatore lungo e la batteria a manutenzione o riparazione autonome.
Se lo sramatore lungo o la batteria devono essere sottoposti a manutenzione o riparazione: Rivolgersi ad un rivenditore STIHL.
- Sottoporre a manutenzione o riparazione la spranga di guida e la catena della sega come descritto sulle presenti istruzioni per l'uso.
■ Durante la pulizia o la manutenzione della catena della sega, l'utente potrebbe tagliarsi con i denti da taglio affilati. Ciò potrebbe causare lesioni personali all'utente.
- Indossare guanti da lavoro in materiale resistente.
5 Preparare lo sramatore lungo
5.1 Preparare lo sramatore lungo
Prima di iniziare il lavoro è necessario eseguire i seguenti passaggi:
- Assicurarsi che i seguenti componenti siano in condizioni di sicurezza:
- Sramatore lungo, 14.6.1.
- Spranga di guida, 24.6.2.
- Catena della sega, 4.6.3.
- Batteria, 4.6.4.
- Controllare la batteria, 📄 10.6.
▶ Caricare completamente la batteria come descritto nelle istruzioni per l'uso dei caricabatteria STIHL AL 101, 300, 500.
▶ Pulire lo sramatore lungo, 15.1.
▶ Montare lo stelo, 7.1.1.
▶ Montare la spranga di guida e la catena della sega, 7.2.1.
▶ Tendere la catena della sega, 17.3.
▶ Rabboccare l'olio per catena, 17.4.
italiano 6 Carica della batteria e LED
Controllare gli elementi di comando, 10.4.
Se durante la verifica degli elementi di comando lampeggiano 3 LED rossi sulla batteria: Togliere la batteria e rivolgersi ad un rivenditore STIHL.
Nello sramatore lungo è presente un mal-
funzionamento.
- Controllare la lubrificazione della catena, 10.5.
Se non è possibile eseguire queste operazioni: non usare lo sramatore lungo e rivolgersi a un rivenditore STIHL.
6 Carica della batteria e LED
6.1 Caricare la batteria
Il tempo di carica dipende da diverse condizioni, ad esempio dalla temperatura della batteria o dalla temperatura ambiente. Il tempo di carica effettivo può differire dal tempo di carica indicato. Il tempo di carica è indicato in www.stihl.com/charging-times.
▶ Caricare la batteria come descritto nelle istruzioni d'uso dei caricabatteria STIHL AL 101, 300, 500.
6.2 Visualizzazione dello stato di carica
▶ Premere il pulsante (1).
I LED si con luce verde fissa per ca. 5 secondi e indicano lo stato di carica.
Se il LED destro verde lampeggia: Caricare la batteria.
6.3 LED sulla batteria
I LED indicano lo stato di carica della batteria o le anomalie. I LED possono accendersi o lampeggiare con luce verde o rossa.
Se i LED lampeggiano o rimangono accesi con luce verde, viene indicato il livello di carica.
Se i LED lampeggiano o rimangono accesi con colore rosso: Eliminare i guasti, 18. Nello sramatore lungo o nella batteria è presente un guasto.
7 Assemblare lo sramatore lungo
7.1 Montare e smontare lo stelo
7.1.1 Montare lo stelo
- Spegnere lo sramatore lungo ed estrarre la batteria.
▶ Allineare il manicotto frizione (1) e lo stelo (2) in modo che la scanalatura (3) e il perno (4) siano rivolti verso l'alto.
- Calzare lo stelo (2) sul manicotto frizione (1).
- Girare la vite a testa cilindrica con traversino (5) in senso orario e stringerla.
7.1.2 Smontare lo stelo.
- Spegnere lo sramatore lungo ed estrarre la batteria.
- Girare la vite a testa cilindrica con traversino in senso antiorario.
▶ Estrarre lo stelo dal manicotto frizione.
7.2 Montare e smontare la spranga di guida e la catena della sega
7.2.1 Montare la spranga di guida e la catena della sega
Le combinazioni di spranga di guida e catena della sega adatte al rocchetto catena e che possono essere montate sono elencate nei dati tecnici, 20.1.
- Spegnere lo sramatore lungo ed estrarre la batteria.
- Ruotare il dado (1) in senso antiorario finché non si riesce a togliere il coperchio del rocchetto catena (2).
7 Assemblare lo sramatore lungo italiano
▶ Togliere il coperchio del rocchetto catena (2).
- Girare il tirante a vite (3) in senso antiorario finché il cursore tendicatena (4) a sinistra si trova sull'alloggiamento.
▶ Inserire la catena della sega nella scanalatura della spranga di guida in modo che le frecce sulle maglie di giunzione della catena della sega siano rivolte verso la parte superiore in direzione del movimento.

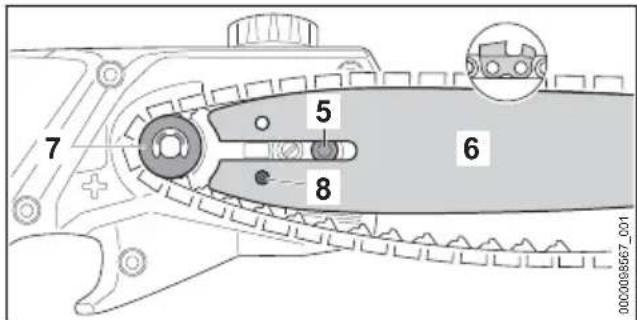

- Posizionare la spranga di guida con la catena della sega sullo sramatore lungo di modo che siano soddisfatte le seguenti condizioni:
– Le maglie di guida della catena della sega siano nei denti del rocchetto catena (7).
- La vite a collare (5) è in sede nell'asola dello sramatore lungo (6).
- Il perno del cursore tendicatena (4) è posizionato nel foro (8) della spranga di guida (6).
L'orientamento della spranga di guida (6) non ha importanza. La pressione della spranga di guida (6) può anche essere esercitata sulla testa.

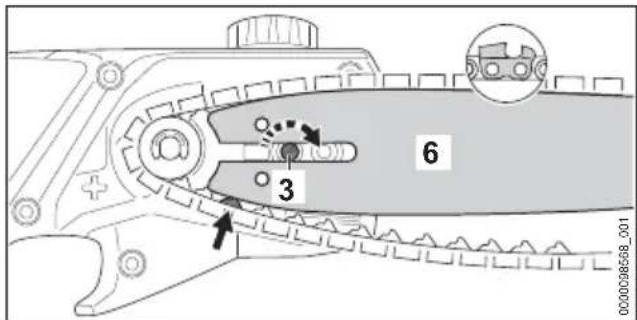

- Girare il tirante a vite (3) in senso orario fin- tanto che la catena della sega è posizionata sulla spranga di guida. Introdurre le maglie di
guida della catena della sega nella scanalatura della spranga di guida.
La spranga di guida (6) e la catena della sega sono posizionate sullo sramatore lungo.
- Applicare il coperchio del rocchetto catena (2) sullo sramatore lungo di modo che sia a filo con lo sramatore lungo stesso.
- Applicare il dado (1) e serrare saldamente.
7.2.2 Smontare la spranga di guida e la catena della sega
- Spegnere lo sramatore lungo ed estrarre la batteria.
▶ Ruotare il dado in senso antiorario finché non si riesce a togliere il coperchio del rocchetto catena.
▶ Togliere il coperchio rocchetto catena. - Girare il tirante a vite in senso antiorario fino all'arresto.
La catena della sega è allentata.
▶ Togliere la spranga di guida e la catena della sega.
7.3 Messa in tensione della catena della sega
Durante il lavoro, la catena della sega tende a dilatarsi o a restringersi. La tensione della catena della sega cambia. Durante il lavoro occorre verificare regolarmente la tensione della catena della sega e regolarla.
- Spegnere lo sramatore lungo ed estrarre la batteria.
▶ Allentare il dado (1).
▶ Sollevare la spranga di guida sulla punta e ruotare il tirante a vite (2) in senso orario fino a soddisfare le sequenti condizioni:
- La distanza a al centro della spranga di guida è compresa tra 1 mm e 2 mm.
- La catena della sega può ancora essere tirata sulla spranga di guida con due dita senza fatica.
▶ Sollevare la spranga di guida sulla punta e stringere saldamente i dadi (1).
italiano 8 Inserire e togliere la batteria
Se la distanza a al centro della spranga di guida non è compresa tra 1 mm e 2 mm: tendere nuovamente la catena della sega.
7.4 Rabboccare l'olio per catena
L'olio per catena lubrifica e raffredda la catena in circolazione.
- Spegnere lo sramatore lungo ed estrarre la batteria.
- Posizionare lo sramatore lungo su una superficie piana di modo che il tappo del serbatoio dell'olio sia rivolto verso l'alto.
- Pulire la zona attorno al tappo del serbatoio dell'olio con un panno umido.
- Ruotare con uno strumento adatto il tappo del serbatoio dell'olio in senso antiorario finché non si riesce a toglierlo.
▶ Togliere il tappo del serbatoio.
▶ Rabboccare l'olio per catena in modo tale da evitare di spargerlo e non riempire il serbatoio fino all'orlo.
- Posizionare il tappo sul serbatoio dell'olio.
- Girare con uno strumento adatto il coperchio del serbatoio dell'olio in senso orario e stringerlo.
Il serbatoio dell'olio è chiuso.
8 Inserire e togliere la batte- ria

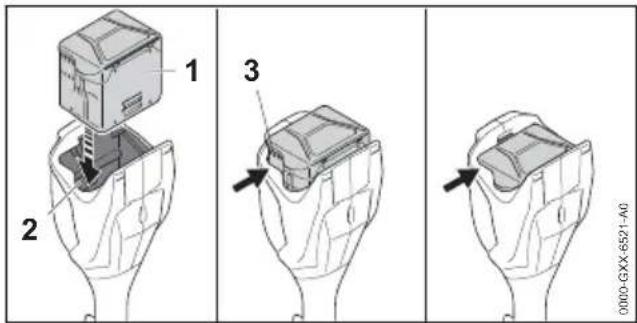

8.1 Inserire la batteria
- Premere la batteria (1) nel vano (2) fino a sentire un clic.
Le feritoie di ventilazione (3) sono ancora visibili e la batteria (1) è fissata nel vano (2). Tra lo sramatore lungo e la batteria (1) non c'è alcun contatto elettrico.
- Spingere la batteria (1) fino all'arresto nel vano batteria (2).
La batteria (1) si innesta con un secondo clic e e le feritoie di ventilazione (3) non sono più visibili.
8.2 Estrarre la batteria
- Sistemare lo sramatore lungo su una superficie piana.
- Tenere una mano davanti al vano batteria di modo che la batteria (2) non cada.
▶ Premere la leva di bloccaggio (1).
La batteria (2) è sbloccata e può essere estratta.
9 Accendere e spegnere lo sramatore lungo
9.1 Accendere lo sramatore lungo
- Tenere lo sramatore lungo con una mano sul l'impugnatura di comando di modo che il pollice stringa l'impugnatura di comando.
- Tenere lo sramatore lungo con l'altra mano sulla guaina di presa di modo che il pollice la stringa.
- Spingere il cursore di sblocco (1) con il pollice in direzione della catena della sega e tenerlo in posizione.
- Premere e tenere premuta la leva di comando (2) con l'indice.
Lo sramatore lungo accelera e la catena della sega si muove. Il cursore di sblocco (1) può essere rilasciato.
Quando si preme la leva Ergo (3), la leva di comando (2) rimane sbloccata. In questo modo è possibile rilasciare la leva di comando e tenerla nuovamente premuta senza dover spostare nuovamente il cursore di sblocco in direzione della catena della sega.
Se vengono rilasciate la leva di comando (2) e la leva Ergo (3), la leva di comando (3) viene bloccata. Il cursore di sblocco (1) deve essere nuovamente spostato in direzione della catena della sega e tenuto in posizione per sbloccare la leva di comando (2).
9.2 Spegnere lo sramatore lungo
▶ Rilasciare la leva di comando e la leva Ergo.
- Attendere che dopo ca. 1 secondo la catena della sega non si muova più.
Se dopo ca. 1 secondo la catena della sega continua a girare: Togliere la batteria e rivolgersi ad un rivenditore STIHL.
Lo sramatore lungo è difettoso.
10 Controllare lo sramatore lungo e la batteria
10.1 Controllare il rocchetto
- Spegnere lo sramatore lungo ed estrarre la batteria.
- Smontare il coperchio rocchetto catena.
- Smontare la spranga di guida e la catena della sega.
- Controllare le tracce di usura sul rocchetto catena con un calibro di affilatura riscontro STIHL.
Se le tracce di usura sono più basse di 0,5 mm: Non usare lo sramatore lungo e rivolgersi ad un rivenditore STIHL.
Il rocchetto catena deve essere sostituito.
10.2 Controllo della spranga di guida
- Spegnere lo sramatore lungo ed estrarre la batteria.
- Smontare la catena della sega e la spranga di guida.
- Misurare la profondità della scanalatura della spranga di guida con l'asta sul calibro per lima STIHL.
-
Sostituire la spranga di guida in presenza di una delle seguenti condizioni:
-
La spranga di guida è danneggiata.
- La profondità della scanalatura misurata è inferiore alla profondità minima per la spranga di guida, 19.3.
- La scanalatura della spranga di guida è ristretta o dilatata.
- In caso di dubbi, rivolgersi ad un rivenditore STIHL.
10.3 Controllo della catena della sega
- Spegnere lo sramatore lungo ed estrarre la batteria.
- Misurare l'altezza del limitatore di profondità (1) con un calibro per lima STIHL (2). Il calibro per lima STIHL deve essere adatto al passo della catena della sega.
Se un limitatore di profondità (1) sporge dal calibro per lima (2): Riaffilare il limitatore di profondità (1), 16.2.
- Controllare se sono visibili segni di usura (da 1 a 4) sui denti.
Se uno dei segni di usura non è visibile su un dente: non usare la catena della sega e rivolgersi ad un rivenditore STIHL. - Con un calibro STIHL controllare che sia mantenuto l'angolo di affilatura dei denti di taglio di 30°. Il calibro per lima STIHL deve essere adatto al passo della catena della sega.
Se non viene mantenuto l'angolo di affilatura di 30°: affilare la catena della sega. - In caso di dubbi, rivolgersi ad un rivenditore STIHL.
10.4 Controllare gli elementi di comando
Cursore di sblocco, leva Ergo e leva di comando
▶ Estrarre la batteria.
- Tentare di premere la leva di comando senza azionare il cursore di sblocco.
Se non si riesce a premere la leva: Non usare lo sramatore lungo e rivolgersi ad un rivendi-
tore STIHL.
Il tagliacespugli è difettoso.
- Spingere il cursore di sblocco con il pollice in direzione della catena della sega e tenerlo in posizione.
-
Premere la leva Ergo e tenerla premuta.
-
Premere la leva di comando. Il cursore di sblocco può essere rilasciato.
▶ Rilasciare la leva di comando e la leva Ergo.
Se il cursore di sblocco, la leva di comando o la leva ergonomica sono difficili da muovere oppure non scattano nella posizione iniziale: Non usare lo sramatore lungo e rivolgersi ad un rivenditore STIHL.
Il cursore di sblocco, la leva di comando o la leva ergonomica sono guasti.
Accendere lo sramatore lungo
▶ Inserire la batteria.
- Spingere il cursore di sblocco in direzione della catena della sega e tenerlo in posizione.
- Premere a fondo e tenere premuta la leva di comando.
La catena della sega si muove.
Se lampeggiano 3 LED rossi: Togliere la batteria e rivolgersi ad un rivenditore STIHL.
Nello sramatore lungo è presente un malfun-
zionamento.
▶ Rilasciare la leva di comando.
La catena della sega dopo ca. 1 secondo non
si muove più.
Se dopo ca. 1 secondo la catena della sega continua a girare: Togliere la batteria e rivolgersi ad un rivenditore STIHL.
Lo sramatore lungo è difettoso.
10.5 Controllo della lubrificazione della catena
▶ Introdurre la batteria.
- Posizionare la spranga di guida su una superficie chiara.
▶ Accendere lo sramatore lungo.
L'olio per catena viene centrifugato e fuoriesce come si nota sulla superficie chiara. La lubrificazione della catena funziona.
Se non si notano tracce dell'olio per catena centrifugato:
▶ Rabboccare olio per catena.
- Controllare nuovamente la lubrificazione della catena.
Se continua a non essere visibile olio per catene sulla superficie chiara: Non usare lo sramatore lungo e rivolgersi ad un rivenditore STIHL. La lubrificazione della catena è difettosa.
10.6 Controllare la batteria
▶ Premere il tasto sulla batteria.
I LED si accendono o lampeggiano.
11 Lavorare con lo sramatore lungo italiano
Se i LED non si accendono o lampeggiano: Non usare la batteria e rivolgersi ad un rivenditore STIHL. Nella batteria vi è un malfunzionamento.
11 Lavorare con lo sramatore lungo
11.1 Tenere e guidare lo sramatore lungo
- Tenere lo sramatore lungo con una mano sul l'impugnatura di comando in modo che il pollice stringa l'impugnatura di comando.
- Tenere lo sramatore lungo con l'altra mano sulla guaina di presa in modo che il pollice la stringa.
11.2 Sramatura
Taglio di sezionamento
- Appoggiare la spranga di guida sul ramo come raffigurato.
- Premere la spranga di guida contro il tronco a tutto gas eseguendo un movimento a leva.
- Tagliare il tronco con la parte inferiore della spranga di guida.
Se il ramo è sotto tensione: Eseguire un taglio di scarico (1) sul lato in pressione, successivamente sul lato in trazione con un taglio di sezionamento (2).

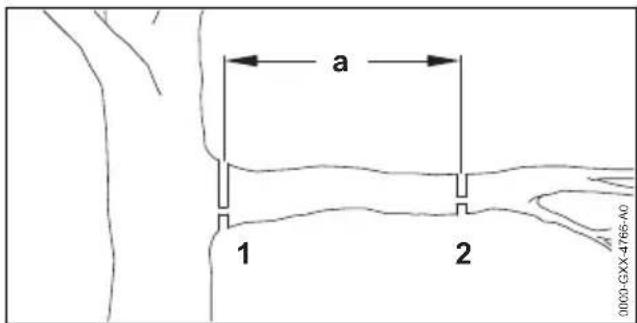

Tagliare rami spessi
Accorciare il ramo con un taglio di sezionamento con taglio di scarico (2) sul punto di taglio (2) ad una distanza a = 20 cm davanti del punto di taglio individuato (1).
▶ Eseguire il taglio di sezionamento con taglio di scarico nel punto di taglio individuato (1).
12 Dopo il lavoro
12.1 Dopo il lavoro
- Spegnere lo sramatore lungo ed estrarre la batteria.
▶ Se lo sramatore lungo è bagnato: Lasciare asciugare lo sramatore lungo.
Se la batteria è bagnata: lasciarla asciugare.
▶ Pulire lo sramatore lungo. - Pulire la spranga di guida e la catena della sega.
- Allentare il dado del coperchio rocchetto catena.
- Girare 2 volte il tirante a vite in senso antiorario. La catena della sega è allentata.
- Stringere il dado del coperchio rocchetto catena.
▶ Spingere il riparo catena sulla spranga di guida fino a coprire l'intera spranga.
▶ Pulire la batteria.
13 Trasporto
13.1 Trasportare lo sramatore lungo
- Spegnere lo sramatore lungo ed estrarre la batteria.
- Spingere il riparo catena sulla spranga di guida fino a coprire l'intera spranga.
Trasportare lo sramatore lungo a mano
- Trasportare lo sramatore lungo tenendolo dallo stelo in modo tale che la spranga di guida sia rivolta verso il retro.
Trasportare lo sramatore lungo in un veicolo
- Smontare lo stelo.
▶ Fissare lo sramatore lungo in modo tale da evitare che si ribalti o che si muova.
13.2 Trasporto della batteria
- Spegnere lo sramatore lungo ed estrarre la batteria.
- Accertarsi che la batteria sia in condizioni di sicurezza.
- Sistemare la batteria nell'imballaggio in modo che non possa muoversi.
- Fissare l'imballaggio in modo da evitare che si muova.
La batteria è soggetta ai requisiti per il trasporto di sostanze pericolose. La batteria è classificata come UN 3480 (batterie agli ioni di litio) ed è stata testata secondo il Manuale ONU Prove e criteri, Parte III Sottosezione 38.3.
Le regole di trasporto sono riportate in www.stihl.com/safety-data-sheets.
14 Conservazione
14.1 Conservare lo sramatore lungo
- Spegnere lo sramatore lungo ed estrarre la batteria.
- Spingere il riparo catena sulla spranga di guida fino a coprire l'intera spranga.
- Conservare lo sramatore lungo in modo tale da soddisfare le seguenti condizioni:
- Lo sramatore lungo è fuori dalla portata dei bambini.
- Lo sramatore lungo è asciutto e pulito.
Se lo sramatore lungo viene conservato per più di 30 giorni: smontare la spranga di guida e la catena della sega.
14.2 Conservazione della batteria
STIHL raccomanda di conservare la batteria con un livello di carica compreso tra il 40 % e il 60 % (2 LED con luce verde fissa).
- Conservare la batteria in modo tale da soddisfare le seguenti condizioni:
- La batteria è fuori dalla portata dei bambini.
- La batteria è pulita e asciutta.
- La batteria è in un luogo chiuso.
- La batteria è scollegata dallo sramatore lungo.
- Se la batteria viene conservata nel caricabatterie, sfilare la spina di rete e conservare la batteria con un livello di carica compreso tra il 40% e il 60% (2 LED accesi con luce verde).
- La batteria è in un intervallo di temperatura compreso tra -10 °C e 50 °C.
AVVISO
Se non viene conservata come descritto in queste istruzioni d'uso, la batteria potrebbe subire una scarica profonda e danneggiarsi irreparabilmente.
- Caricare una batteria scarica prima di riporla. STIHL raccomanda di conservare la batteria con un livello di carica compreso tra il 40% e il 60% (2 LED con luce verde fissa).
- Conservare la batteria separata dallo sramatore lungo.
14.3 Conservare lo sramatore lungo sul supporto a parete
Lo sramatore lungo può essere conservato sul supporto a parete.
Montare il supporto a parete
- Montare il supporto a parete in modo da soddisfare le seguenti condizioni:
- Usare un sistema di fissaggio adeguato.
- Il supporto a parete deve essere orizzontale.
Osservare le seguenti misure:
- a = almeno 20 cm
- b = almeno 170 cm
- c = 22,8 cm
Inserire lo sramatore lungo nel supporto a parete
- Spegnere lo sramatore lungo ed estrarre la batteria.
- Spingere il riparo catena sulla spranga di guida fino a coprire l'intera spranga.
▶ Smontare lo stelo. - Agganciare lo stelo al manicotto frizione.
- Agganciare la guaina di presa al manicotto frizione.
15 Pulizia
15.1 Pulire lo sramatore lungo
- Spegnere lo sramatore lungo ed estrarre la batteria.
- Pulire lo sramatore lungo con un panno umido o un antiresina STIHL.
- Pulire le aperture di aerazione con un pennello.
- Rimuovere i corpi estranei dal vano della batteria e pulire il vano della batteria con un panno umido.
▶ Pulire i contatti elettrici nel vano della batteria con un pennello o una spazzola morbida. - Smontare il coperchio rocchetto catena.
▶ Pulire la zona attorno al rocchetto catena con panno umido o antiresina STIHL. - Montare il coperchio rocchetto catena.
15.2 Pulire la spranga di guida e la catena della sega
- Spegnere lo sramatore lungo ed estrarre la batteria.
- Smontare la spranga di guida e la catena della sega.
▶ Pulire il canalino di ammissione olio (1), il foro di entrata dell'olio (2) e la scanalatura (3) con un pennello, una spazzola morbida o un anti-resina STIHL.
- Pulire la catena della sega con un pennello, una spazzola morbida o un antiresina STIHL.
- Montare la spranga di guida e la catena della sega.
15.3 Pulizia della batteria
▶ Pulire la batteria con un panno umido.
16 Manutenzione
16.1 Sbavatura della spranga di guida
Sul bordo esterno della spranga di guida si può formare un'incrostazione.
▶ Rimuovere l'incrostazione con una lima patta o un allineatore per spranghe di guida STIHL.
- In caso di dubbi: Rivolgersi ad un rivenditore STIHL.
16.2 Affilatura della catena
Affilare la catena della sega è un'operazione che richiede molto esercizio.
Le lime STIHL, gli attrezzi per l'affilatura STIHL, gli affilatori STIHL e l'opuscolo "Affilatura delle catene STIHL", aiutano ad affilare correttamente la catena della sega. L'opuscolo è disponibile agli indirizzi www.stihl.com/sharpening-brochure.
STIHL raccomanda di fare affilare le catene delle seghe da un rivenditore STIHL.
AVVERTENZA
■ i denti della catena della sega sono affilati. L'utente può tagliarsi.
- Indossare guanti di lavoro in materiale resistente.
▶ Affilare ogni dente di taglio con una lima tonda in modo tale da soddisfare le seguenti condizioni:
- La lima tonda è adatta per il passo della catena della sega.
- La lima tonda si conduce dall'interno all'esterno.
- La lima tonda si conduce ad angolo retto rispetto alla spranga di guida.
- Viene mantenuto l'angolo di affilatura di 30°.
- Limare i limitatori di profondità con una lima piatta di modo che siano a filo con il calibro per lima STIHL e paralleli alla tacca di usura. Il calibro per lima STIHL deve essere adatto al passo della catena della sega.
italiano 17 Riparazione
- In caso di dubbi: Rivolgersi ad un rivenditore STIHL.
17 Riparazione
17.1 Riparare lo sramatore lungo e la batteria
L'utente non può effettuare autonomamente la riparazione di sramatore lungo, spranga di guida, catena della sega e batteria.
Se lo sramatore lungo, la spranga di guida o la catena della sega sono danneggiate: Non
18 Eliminazione dei guasti
usare lo sramatore lungo e rivolgersi ad un rivenditore STIHL.
Se la batteria è difettosa o danneggiata: Sostituire la batteria.
18.1 Eliminare i guasti dello sramatore lungo o della batteria
| Anomalia LED sulla batteria | Causa Rimedio | ||
| Lo sramatore lungo parte quando si accende. | 1 LED verde lampeggia. | Il livello di carica della batteria è troppo basso. | ► Caricare la batteria come descritto sulle istruzioni per l'uso dei caricabatteria STIHL AL 101, 300, 500. |
| 1 LED si illu-mina in rosso. | La batteria è troppo calda o troppo fredda. | ► Estrarre la batteria.► Lasciare raffreddare o riscaldare la batteria. | |
| 3 LED lampeg-giano in rosso. | Nello sramatore lungo è presente un malfun-zionamento. | ► Estrarre la batteria.► Pulire i contatti elettrici nel vano batteria.► Inserire la batteria.► Accendere lo sramatore lungo.► Se continuano a lampeggiare 3 LED rossi: Non usare lo sramatore lungo e rivolgersi a un rivenditore STIHL. | |
| 3 LED rossi si illuminano. | Lo sramatore lungo è troppo caldo. | ► Estrarre la batteria.► Raffreddare lo sramatore lungo. | |
| 4 LED lampeg-giano in rosso. | Guasto alla batteria. | ► Estrarre e inserire di nuovo la batteria.► Accendere lo sramatore lungo.► Se i 4 LED rossi continuano a lampeggi-are, non usare la batteria e rivolgersi a un rivenditore STIHL. | |
| Il collegamento | elettrico tra lo sramatore lungo e la batteria è interrotto. | ► Estrarre la batteria.► Pulire i contatti elettrici nel vano batteria.► Inserire la batteria. | |
| Lo sramatore | lungo o la batteria sono umidi. | ► Lasciare asciugare lo sramatore lungo o la batteria. | |
| Lo sramatore lungo si spegne durante l'esercizio. | 3 LED rossi si illuminano. | Lo sramatore lungo è troppo caldo. | ► Estrarre la batteria.► Raffreddare lo sramatore lungo. |
| È presente un | guasto elettrico. | ► Estrarre e inserire di nuovo la batteria.► Accendere lo sramatore lungo. | |
| La catena della | sega è eccessivamente tesa. | ► Tendere la catena della sega corretta-mente. | |
| La potenza di taglio dello sra-matore lungo diminuisce. | La catena della sega non è correttamente affilata. | ► Affilare correttamente la catena della sega. | |
| Anomalia LED sulla batteria | a batteria | Causa Rimedio | |
| La catena della sega | sega | è eccessivamente tesa. | ► Tendere la catena della sega corretta-mente. |
| La lubrificazione della catena alimenta una quantità di olio per catena della sega non sufficiente. | ► Non usare lo sramatore lungo e rivolgersi ad un rivenditore STIHL. | ||
| Il tempo di esercizio dello sramatore lungo è troppo breve. | La batteria non è completamente carica. | ► Caricare la batteria completamente, come descritto nelle istruzioni per l'uso dei caricabatteria STIHL AL 101, 300, 500. | |
| La durata operativa della batteria è stata superata. | ► Sostituire la batteria. | ||
| Nell'area di taglio si forma del fumo oppure odore di bruciato. | La catena della sega non è correttamente affilata. | ► Affilare correttamente la catena della sega. | |
| Nel serbatoio il livello dell'olio per catena della sega è insufficiente. | ► Rabboccare olio per catena. | ||
| La lubrificazione della catena alimenta una quantità di olio per catena della sega non sufficiente. | ► Non usare lo sramatore lungo e rivolgersi ad un rivenditore STIHL. | ||
| La catena della sega è eccessivamente tesa. | ► Tendere la catena della sega corretta-mente. | ||
| Lo sramatore lungo non viene usato correttamente. | ► Chiarirne l'uso ed esercitarsi. | ||
19 Dati tecnici
19.1 Sramatore lungo STIHL HTA 50.0
Batterie consentite:
- STIHL AK
– Peso senza batteria: 3,6 kg
- Capacità massima del serbatoio dell'olio: 105 cm ^3 (0,105 l)
Il tempo di funzionamento è riportato all'indirizzo www.stihl.com/battery-life.
19.2 Rocchetti catena
Possono essere usate i seguenti rocchetti catena:
- a 8 denti per 1/4" P
19.3 Profondità minima della scana- latura delle spranghe di guida
La profondità minima della scanalatura dipende dal passo della spranga di guida.
- 1/4" P: 4 mm
19.4 Batteria STIHL AK
- Tecnologia della batteria: Ioni di litio
- Tensione: 36 V
- Capacità in Ah: v. targhetta dati tecnici
- Capacità di energia in Wh: v. targhetta dati tecnici
- Peso in kg: v. targhetta dati tecnici
- Intervallo di temperatura ammesso per l'uso e la conservazione: compresa da - 10 °C e + 50 °C
19.5 Valori acustici e vibratori
Il valore K per il livello di pressione acustica è di 2 dB(A). Il valore K per il livello di potenza acu-
stica è di 2 dB(A). Il valore K per i valori vibratori è di 2 m/s².
STIHL raccomanda di indossare una protezione dell'udito.
- Livello di pressione acustica L_pA misurato secondo ISO 22868: 78 dB(A)
- Livello di potenza acustica L _wA misurato secondo ISO 22868: 94 dB(A)
- Valore vibratorio a_hv misurato secondo ISO 22867
- Impugnatura di comando: 0,5 m/s ^2
– Guaina di presa: 1,0 m/s ^4
I valori vibratori indicati sono stati misurati seguendo un procedimento di prova normalizzato, e possono essere impiegati per il confronto di apparecchiature elettriche. I valori vibratori reali possono discostarsi da quelli indicati,
secondo il tipo d'impiego. I valori vibratori indicati possono essere usati per una prima valutazione del carico vibratorio. La sollecitazione vibratoria effettiva deve essere valutata. Contestualmente si possono considerare anche i tempi nei quali l'apparecchiatura è spenta e quelli in cui, pur essendo inserita, non funziona sotto carico.
Per informazioni sull'osservanza della direttiva 2002/44/CE Vibrazione per il datore di lavoro, consultare www.stihl.com/vib.
19.6 REACH
REACH indica una direttiva CE per la registrazione, la classificazione e l'omologazione dei prodotti chimici.
Per informazioni sull'adempimento della direttiva REACH ved. www.stihl.com/reach.
20 Combinazioni di spranghe di guida e catene della sega
20.1 Sramatore lungo STIHL HTA 50.0
| Passo Spe | ssore maglia di guida/passo della scana-latura | Lung-hezza | Spranga di guida | Numero denti stella di rinvio | Numero mag-lie di guida | Catena della sega |
| 1/4“ P 1,1 mm | 25 cm R | olloma-tic E Mini / Light 01 | 8 | 56 | 71 PM3 (modello 3670) | |
| 30 cm 6 | ||||||
| La lunghezza di taglio di una spranga di guida dipende dallo sramatore lungo e dalla catena della sega usati. La lunghezza di taglio effettiva di una spranga di guida può essere inferiore alla lunghezza indicata. | ||||||
21 Ricambi e accessori
21.1 Ricambi e accessori
STIHL Questi simboli contrassegnano i ricambi originali STIHL e gli accessori originali STIHL.
STIHL raccomanda l'uso di ricambi originali STIHL e accessori originali STIHL.
I ricambi e gli accessori di altri fabbricanti non possono essere controllati da STIHL in merito ad affidabilità, sicurezza e idoneità nonostante le attuali osservazioni del mercato, pertanto STIHL non può garantire nulla in merito all'uso di tali prodotti.
I ricambi originali STIHL e gli accessori originali STIHL sono disponibili presso i rivenditori STIHL.
22 Smaltimento
22.1 Smaltire lo sramatore lungo e la batteria
Le informazioni sullo smaltimento sono disponibili presso l'amministrazione locale o i rivenditori specializzati STIHL.
Uno smaltimento scorretto può nuocere alla salute e all'ambiente.
- Smaltire i prodotti STIHL, incluso l'imballaggio, nel rispetto delle norme locali in materia presso un centro di raccolta idoneo per il riciclaggio.
▶ Non smaltire con i rifiuti domestici.
23 Dichiarazione di conformità UE
23.1 Sramatore lungo STIHL HTA 50.0
dichiara sotto la propria esclusiva responsabilità che
- Tipo di costruzione: Sramatore lungo a batteria
- Marchio di fabbrica: STIHL
- Modello: HTA 50.0
– Identificazione di serie: LA02
corrisponde alle disposizioni pertinenti di cui alle direttive 2011/65/UE, 2006/42/CE e 2014/30/UE ed è stato sviluppato e fabbricato conformemente alle versioni delle seguenti norme valevoli alla rispettiva data di produzione: EN 55014-1, EN 55014-2, EN 62841-1, tenendo conto di quanto previsto dalle norme EN ISO 11680-1 ed EN 62841-4-1.
Il controllo CE del campione di costruzione secondo la norma 2006/42/CE articolo 12.3 (b) è stato eseguito presso VDE Prüf- u. Zertifizierungsinstitut (NB 0366), Merianstraße 28, 63069 Offenbach, Germania
- N. certificazione sramatore lungo a batteria HTA 50.0: 40053008
La documentazione tecnica è conservata presso ANDREAS STIHL AG & Co. KG Produktzulassung.
L'anno di costruzione, il paese di produzione e il numero di matricola sono indicati sullo sramatore lungo.
Waiblingen, 11/08/2021
Dr. Jürgen Hoffmann, responsabile di reparto omologazione e regolamentazione prodotti
24 Dichiarazione di conformità UKCA
24.1 Sramatore lungo STIHL HTA 50.0
dichiara sotto la propria esclusiva responsabilità che
- Tipo di costruzione: Sramatore lungo a batteria
– Marchio di fabbrica: STIHL - Modello: HTA 50.0
– Identificazione di serie: LA02
è conforme alle disposizioni pertinenti di cui ai regolamenti del Regno Unito The Restriction of the Use of Certain Hazardous Substances in Electrical and Electronic Equipment Regulations 2012, Supply of Machinery (Safety) Regulations 2008 e Electromagnetic Compatibility Regulations 2016 ed è stato sviluppato e fabbricato conformemente alle versioni delle seguenti norme valevoli alla rispettiva data di produzione: EN 55014-1, EN 55014-2, EN 62841-1, tenendo conto di quanto previsto nelle norme EN ISO 11680-1 ed EN 62841-4-1.
La prova di tipo è stata eseguita presso: Intertek Testing & Certification Ltd, Academy Place, 1 – 9 Brook Street, Brentwood Essex, CM14 5NQ, United Kingdom
– N. certificazione HTA 50.0: ITS UK MCR 59
La documentazione tecnica è conservata presso ANDREAS STIHL AG & Co. KG.
L'anno di costruzione, il Paese di produzione e il numero di matricola sono indicati sullo sramatore lungo.
Waiblingen, 31/03/2022
Dr. Jürgen Hoffmann, responsabile di reparto omologazione e regolamentazione prodotti
25 Avvertenze di sicurezza generali per attrezzi elettrici
25.1 Introduzione
Questo capitolo contiene le avvertenze di sicurezza generali preformulate nella norma europea EN/IEC 62841 per gli attrezzi elettrici guidati a mano e azionati a motore.
STIHL deve stampare questi testi.
Le avvertenze di sicurezza per evitare una scossa elettrica, riportate in "Sicurezza elettrica", non sono applicabili agli attrezzi a batteria STIHL.
AVVERTENZA
■ Leggere tutte le avvertenze di sicurezza, istruzioni, illustrazioni e dati tecnici di cui è corredata il presente attrezzo elettrico. In caso di mancata osservanza delle seguenti istruzioni sussiste il rischio di scossa elettrica, incendio e/o gravi lesioni. Conservare tutte le avvertenze di sicurezza e le istruzioni operative per la successiva consultazione.
Il termine "Attrezzo elettrico" usato nelle avver- tenze di sicurezza si riferisce agli attrezzi elettrici collegati alla rete (con cavo di rete) e agli attrezzi elettrici alimentati a batteria (senza cavo di rete).
25.2 Sicurezza sul posto di lavoro
a) Mantenere la zona di lavoro pulita e sufficientemente illuminata. Il disordine, oppure zone del posto di lavoro non illuminate, possono causare infortuni.
b) Non lavorare con l'attrezzo elettrico in ambienti esposti al pericolo di esplosione dove si trovano liquidi infiammabili, gas o polveri. Gli attrezzi elettrici generano scintille, che possono incendiare la polvere o i vapori.
c) Durante l'uso dell'attrezzo elettrico tenere lontani bambini e altre persone. In caso di distrazione, si può perdere il controllo dell'attrezzo elettrico.
25.3 Sicurezza elettrica
a) La spina di collegamento dell'attrezzo elettrico deve essere adatta alla presa. La spina non deve essere modificata in nessun modo.
Non usare spine di adattamento insieme con attrezzi elettrici collegati a terra. Spine non modificate e prese adatte riducono il rischio di scossa elettrica.
b) Evitare il contatto fisico con superfici a massa, come tubi, impianti di riscaldamento, cucine e frigoriferi. Il rischio di scossa elettrica aumenta se il corpo è collegato a massa.
c) Tenere gli attrezzi elettrici al riparo da pioggia o umidità. L'infiltrazione d'acqua nell'attrezzo elettrico aumenta il pericolo di scossa elettrica.
d) Non usare il cavo di collegamento per altri scopi. Non usare mai il cavo di collegamento per trasportare, tirare l'attrezzo elettrico o scollegarne la spina. Tenere il cavo di collegamento lontano da fonti di calore, olio, spigoli vivi o parti in movimento dell'apparecchiatura. I cavi di collegamento danneggiati o aggrovigliati aumentano il pericolo di scossa elettrica.
e) Se si usa un attrezzo elettrico all'aperto, impiegare solo cavi di prolunga adatti anche al lavoro all'esterno. L'uso di una prolunga adatta all'ambiente esterno riduce il pericolo di scossa elettrica.
f) Se non si può evitare di impiegare l'attrezzo elettrico in un ambiente umido, usare un interruttore di sicurezza per correnti di guasto. L'uso di un interruttore di sicurezza per correnti di guasto riduce il pericolo di scossa elettrica.
25.4 Sicurezza delle persone
a) È richiesta la massima prudenza, prestare attenzione a ciò che si sta facendo e usare l'attrezzo elettrico con criterio. Non usare l'attrezzo elettrico se si è stanchi o sotto l'effetto di droghe, alcol o farmaci. Un attimo di distrazione durante l'uso dell'attrezzo elettrico può causare lesioni gravi.
b) Indossare i dispositivi di protezione individuale e sempre gli occhiali di protezione. Indossare i dispositivi di protezione individuale, come la mascherina antipolvere, le scarpe antinfortunistiche antiscivolo, il casco di protezione o i tappi auricolari, secondo il tipo e l'impiego dell'attrezzo elettrico, riduce il rischio di lesioni.
c) Evitare la messa in funzione accidentale. Sincerarsi che l'attrezzo elettrico sia spento prima di collegarlo all'alimentazione elettrica
e/o di collegare la batteria, prenderla o indossarla. Tenere un dito sull'interruttore mentre si trasporta l'attrezzo elettrico, oppure collegarlo alla corrente con l'interruttore inserito, può causare infortuni.
d) Prima di inserire l'attrezzo elettrico, allonta-nare gli utensili di regolazione o le chiavi per viti. Un utensile o una chiave che si trovi in una parte rotante dell'attrezzo elettrico può causare lesioni.
e) Evitare una posizione anomala del corpo. Avere cura di tenere una posizione sicura e mantenere sempre l'equilibrio. In questo modo si può controllare meglio l'attrezzo elettrico in situazioni impreviste.
f) Indossare un abbigliamento adatto. Non indossare abiti larghi o gioielli. Tenere capelli e abbigliamento lontano dalle parti in movimento. Abiti sciolti, gioielli o capelli lunghi possono essere afferrati da parti in movimento.
g) Se è previsto il montaggio di dispositivi di aspirazione e raccolta polvere, occorre allacciarli e usarli correttamente. L'impiego dell'aspirazione può ridurre il pericolo causato dalla polvere.
h) Evitare di sentirsi troppo sicuri e non bypassare le norme di sicurezza previste per gli attrezzi elettrici, anche se si ha molta dimestichezza con l'uso di un attrezzo elettrico. Agire con una ridotta soglia di attenzione anche solo per una frazione di secondo può comportare gravi conseguenze.
25.5 Impiego e maneggio dell'at- trezzo elettrico
a) Non sovraccaricare l'attrezzo elettrico. Usare l'attrezzo elettrico adatto al lavoro da svolgere. Si lavora meglio e con maggiore sicurezza se si usa l'attrezzo elettrico adatto entro l'intervallo di potenza previsto.
b) Non usare un attrezzo elettrico il cui interrut-
tore è difettoso. L'attrezzo elettrico che non è
più possibile inserire o disinserire è perico-
loso e deve essere riparato.
c) Scollegare la spina dalla presa e/o rimuovere una batteria amovibile prima di eseguire le impostazioni dell'attrezzo, cambiare parti degli accessori o posare l'attrezzo elettrico. Questa misura precauzionale evita l'avviamento accidentale dell'attrezzo elettrico.
d) Conservare fuori della portata dei bambini gli attrezzi elettrici che non si usano. Non
lasciare usare l'attrezzo elettrico da persone che non lo conoscono o che non hanno letto queste istruzioni. Gli attrezzi elettrici sono pericolosi se usati da persone inesperte.
e) Prendersi cura degli attrezzi elettrici e degli accessori con attenzione: controllare se le parti in movimento funzionano liberamente e non s'inceppano, se vi sono parti rotte o talmente danneggiate da compromettere il funzionamento dell'attrezzo elettrico stesso. Fare riparare le parti danneggiate prima di usare l'attrezzo elettrico. Molti infortuni hanno origine dalla cattiva manutenzione degli attrezzi elettrici.
f) Mantenere affilati e puliti gli attrezzi di taglio. Gli attrezzi di taglio curati a regola d'arte, con taglienti affilati, si bloccano meno e sono più facili da manovrare.
g) Usare l'attrezzo elettrico, gli accessori, gli attrezzi di lavoro ecc. seguendo le presenti istruzioni. Tenere conto delle condizioni operative e dell'attività da eseguire. L'impiego di attrezzi elettrici per usi diversi da quelli previsti può creare situazioni di pericolo.
h) Mantenere le impugnature e le zone di presa asciutte, pulite e prive di olio e grasso. Se scivolose, le impugnature e le zone di presa impediscono un utilizzo e un controllo sicuro dell'attrezzo elettrico.
25.6 Impiego e trattamento dell'at- trezzo a batteria
a) Caricare le batterie solo con caricabatteria consigliati dal costruttore. Un caricabatteria adatto a un determinato tipo di batteria, se usato con batterie diverse rischia di incendiarsi.
b) Impiegare negli attrezzi elettrici solo le batterie per essi previste. L'impiego di batterie diverse può causare lesioni e il pericolo d'incendio.
c) Tenere la batteria che non viene usata lon-tana da fermagli metallici, monete, chiavi, chiodi, viti o altri piccoli oggetti metallici che possono creare un ponte fra i contatti. Un corto circuito fra i contatti della batteria può dare origine a ustioni o a incendi.
d) Se usata impropriamente, la batteria può perdere liquido. Evitare il contatto con esso. In caso di contatto accidentale, sciacquare con acqua. Se il liquido entra negli occhi, ricorrere inoltre all'aiuto medico. Il liquido
Nederlands
della batteria in perdita può causare arrossamento della pelle o ustioni.
e) Non usare batterie danneggiate o alterate. Le batterie danneggiate o alterate possono avere reazioni imprevedibili, provocando incendio, esplosione o rischio di lesioni.
f) Non esporre batterie a fuoco o alte temperature. Il fuoco o le alte temperature oltre 130 °C (265 °F) possono provocare un'esposione.
g) Seguire tutte le istruzioni per la carica e non caricare mai la batteria o l'attrezzo a batteria al di fuori dell'intervallo di temperatura nelle istruzioni per l'uso. Una carica errata o al di fuori dell'intervallo di temperatura ammessa può distruggere la batteria e aumentare il rischio d'incendio.
25.7 Assistenza
a) Fare riparare l'attrezzo elettrico solo da tecnici specializzati e solo con ricambi originali. Con questo si garantisce che la sicurezza dell'attrezzo elettrico si mantenga inalterata.
b) Non effettuare mai la manutenzione su una batteria danneggiata. Tutta la manutenzione della batteria dovrà essere effettuata soltanto dal costruttore o da centri di assistenza alla clientela autorizzati.
Inhoudsopgave
- Premessa
- Informazioni sulle presenti Istruzioni d'uso
- Documenti applicabili
- Contrassegno delle avvertenze nel testo
- AVVERTENZA
- AVVISO
- Simboli nel testo
- Sommario
- Sramatore lungo STIHL HTA 50.0 e batteria
- Manicotto frizione
- Vite a testa cilindrica con traversino
- Stelo
- Riparo catena
- Leva di bloccaggio
- Leva Ergo
- Cursore di sblocco
- Occhiello di trasporto
- Leva di comando
- Impugnatura di comando
- Vano batteria
- Rocchetto catena
- Tappo del serbatoio
- Spranga di guida
- Catena della sega
- Tirante a vite
- Gancio per rami
- Simboli
- Avvertenze di sicurezza
- Simboli di avvertimento
- Uso conforme
- Requisiti dell'utente
- Abbigliamento ed equipaggiamento
- Zona di lavoro e area circo- stante
- Sramatore lungo
- Batteria
- Condizioni di sicurezza
- Sramatore lungo
- Avvertenze di sicurezza italiano
- Spranga di guida
- Catena della sega
- Batteria
- italiano 4 Avvertenze di sicurezza
- Impiego
- Taglio
- PERICOLO
- Sramatura
- Forze di reazione
- Contraccolpo
- Trascinamento in avanti
- Contraccolpo
- Trasporto
- Sramatore lungo
- Batteria
- Conservazione
- Sramatore lungo
- Preparare lo sramatore lungo italiano
- Batteria
- Pulizia, manutenzione e riparazione
- Preparare lo sramatore lungo
- Preparare lo sramatore lungo
- Carica della batteria e LED
- Caricare la batteria
- Visualizzazione dello stato di carica
- LED sulla batteria
- Assemblare lo sramatore lungo
- Montare e smontare lo stelo
- Montare lo stelo
- Smontare lo stelo.
- Montare e smontare la spranga di guida e la catena della sega
- Montare la spranga di guida e la catena della sega
- Assemblare lo sramatore lungo italiano
- Smontare la spranga di guida e la catena della sega
- Messa in tensione della catena della sega
- Rabboccare l'olio per catena
- Inserire e togliere la batte- ria
- Inserire la batteria
- Estrarre la batteria
- Accendere e spegnere lo sramatore lungo
- Accendere lo sramatore lungo
- Spegnere lo sramatore lungo
- Controllare lo sramatore lungo e la batteria
- Controllare il rocchetto
- Controllo della spranga di guida
- Controllo della catena della sega
- Controllare gli elementi di comando
- Accendere lo sramatore lungo
- Controllo della lubrificazione della catena
- Controllare la batteria
- Lavorare con lo sramatore lungo
- Tenere e guidare lo sramatore lungo
- Sramatura
- Dopo il lavoro
- Dopo il lavoro
- Trasporto
- Trasportare lo sramatore lungo
- Trasportare lo sramatore lungo a mano
- Trasporto della batteria
- Conservazione
- Conservare lo sramatore lungo
- Conservazione della batteria
- Conservare lo sramatore lungo sul supporto a parete
- Pulizia
- Pulire lo sramatore lungo
- Pulire la spranga di guida e la catena della sega
- Pulizia della batteria
- Manutenzione
- Sbavatura della spranga di guida
- Affilatura della catena
- Riparazione
- Riparare lo sramatore lungo e la batteria
- Eliminazione dei guasti
- Eliminare i guasti dello sramatore lungo o della batteria
- Dati tecnici
- Sramatore lungo STIHL HTA 50.0
- Rocchetti catena
- Profondità minima della scana- latura delle spranghe di guida
- Batteria STIHL AK
- Valori acustici e vibratori
- REACH
- Combinazioni di spranghe di guida e catene della sega
- Sramatore lungo STIHL HTA 50.0
- Ricambi e accessori
- Ricambi e accessori
- Smaltimento
- Smaltire lo sramatore lungo e la batteria
- Dichiarazione di conformità UE
- Sramatore lungo STIHL HTA 50.0
- Dichiarazione di conformità UKCA
- Sramatore lungo STIHL HTA 50.0
- Avvertenze di sicurezza generali per attrezzi elettrici
- Introduzione
- Sicurezza sul posto di lavoro
- Sicurezza elettrica
- Sicurezza delle persone
- Impiego e maneggio dell'at- trezzo elettrico
- Impiego e trattamento dell'at- trezzo a batteria
- Nederlands
- Assistenza
- Inhoudsopgave
Marca : STIHL
Modello : HTA 50
Categoria : Sega
