Type de produit	Mini-meuleuse pneumatique à renvoi d'angle
Marque	GYS
Modèle	051836
Vitesse de rotation	18 000 tr/min
Puissance	500 W
Longueur	180 mm
Poids	700 g
Niveau sonore	81 dB
Consommation d'air	85 L/min
Pression d'air requise	6,2 bars
Raccord d'alimentation	1/4"
Angle de renvoi	115°
Alimentation	Air comprimé (via compresseur)
Fonctions principales	Décapage, meulage, polissage sur tôlerie
Entretien et nettoyage	Lubrification régulière avec huile spéciale ; purger les filtres et canalisations
Sécurité	Porter des lunettes de protection, casque antibruit, gants et demi-masque
Pièces détachées et réparabilité	Utiliser uniquement des pièces d'origine disponibles auprès du fournisseur
Garantie	2 ans (pièces et main d'œuvre), hors usure normale et mauvais usage

FOIRE AUX QUESTIONS - 051836 GYS

Quelle est la pression d'air recommandée pour utiliser la mini-meuleuse GYS 051836 ?

La pression d'air recommandée est de 6,2 bars. Ne pas dépasser 7,5 bars pour éviter des dommages.

Quel type d'huile utiliser pour lubrifier l'outil ?

Utiliser une huile spéciale pour outils pneumatiques. Introduire quelques gouttes directement dans l'orifice d'admission avant utilisation ou après une longue période d'arrêt.

Quels équipements de protection sont nécessaires ?

Porter des lunettes de protection, un casque antibruit, des gants et un demi-masque pour éviter les risques de projections, de bruit et de poussières.

Comment remplacer les accessoires de meulage ?

Débranchez impérativement l'outil de l'alimentation en air comprimé avant de changer un accessoire. Vérifiez que l'accessoire est en parfait état et bien fixé avant de rebrancher.

Que faire si l'outil fonctionne mal ou vibre excessivement ?

Arrêtez immédiatement l'outil, débranchez-le et vérifiez l'état des accessoires et des raccords. Si le problème persiste, contactez le service après-vente GYS.

Puis-je utiliser des raccords à changement rapide ?

Il est déconseillé d'utiliser des raccords à changement rapide directement sur l'outil car ils peuvent l'alourdir et se desserrer sous l'effet des vibrations. Utilisez des raccords avec goupille de blocage.

Comment entretenir le système d'alimentation en air ?

Installez un filtre manodétendeur et lubrificateur à moins de 10 mètres de l'outil. Purgez régulièrement les canalisations et la cuve du compresseur. Vérifiez le niveau d'huile dans le lubrificateur.

Quelle est la consommation d'air de l'outil ?

La consommation d'air est de 85 L/min. Assurez-vous que votre compresseur peut fournir un débit suffisant.

La garantie couvre-t-elle les dommages dus à une chute ?

Non, la garantie exclut les incidents dus à un mauvais usage, chute, démontage ou avaries dues au transport. Elle couvre les défauts de fabrication pendant 2 ans.

Où trouver des pièces de rechange ?

Les pièces d'origine sont disponibles auprès du fournisseur GYS. Utilisez uniquement des pièces d'origine pour la maintenance.

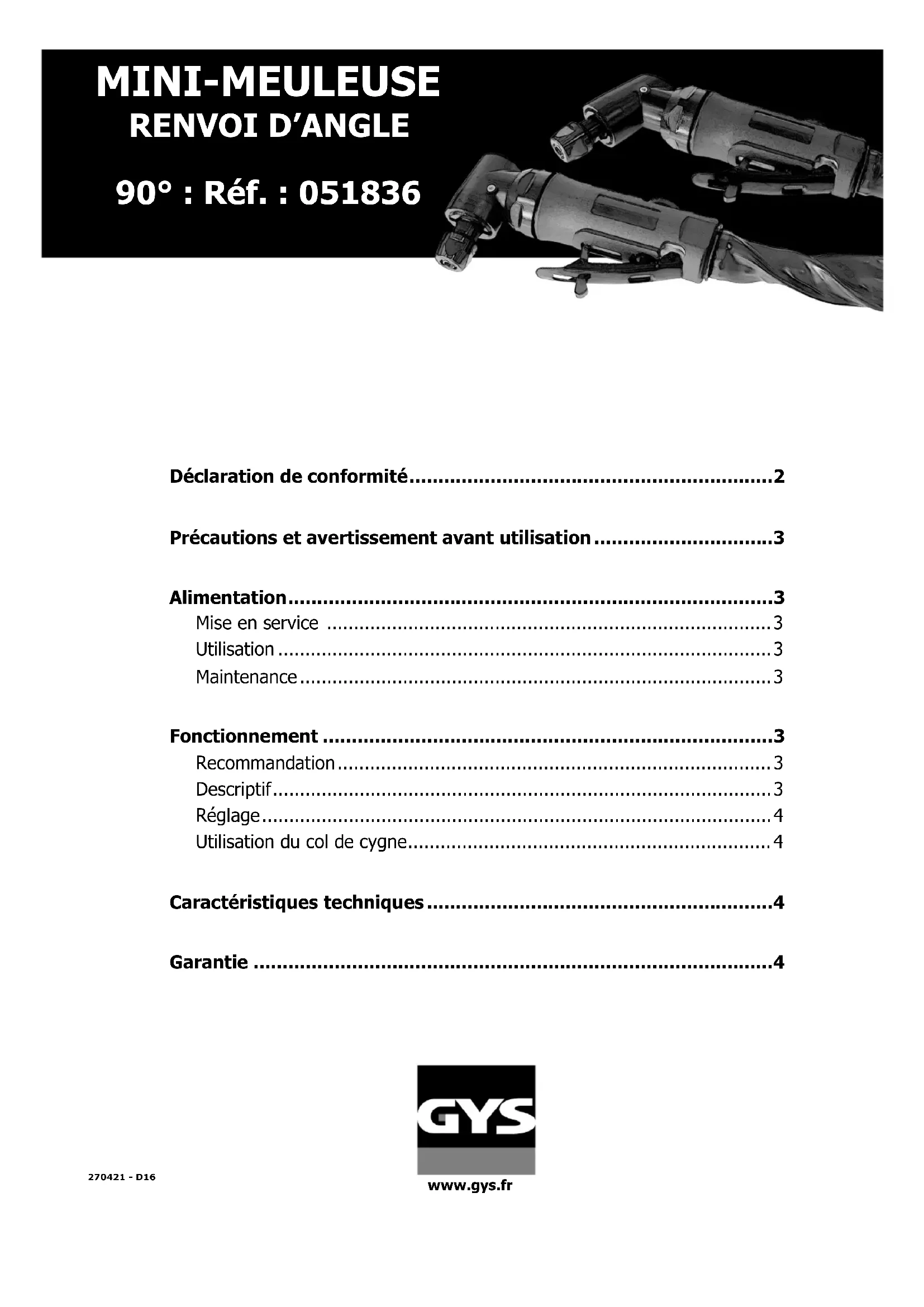

MODE D'EMPLOI 051836 GYS

Réf. : 051836

Déclaration de conformité 2 Précautions et avertissements avant utilisation 3 Alimentation 3 Mise en service 3 Utilisation 3 Maintenance 3 Fonctionnement 3 Recommandation 3 Descriptif 3 Réglage 4 Utilisation du col de cygne 4 Caractéristiques techniques 4 Garantie 4

Pour réduire les risques de dommages physiques, tous ceux qui utilisent, installent, réparent, exécutent l'entretien ou remplacent les accessoires, mais aussi qui travaillent près de l'outil, doivent lire et comprendre tous les points de ces instructions.

Risques possibles provenant de l'alimentation et des branchements

• L'air en pression peut causer de graves dommages.
• Arrête toujours la distribution d'air et débranche l'outil du réseau pour remplacer les accessoires, le réparer ou si vous ne l'utilisez pas.
• Ne pas diriger le jet d'air vers d'autres personnes ou vous-mêmes; utiliser toujours l'outil à une distance de sécurité par rapport aux personnes qui se trouvent près de la zone de travail.
• Les coups de fouets des tuyaux peuvent causer de graves dommages; contrôlez attentivement les tuyaux et les raccordements pour vérifier s'il y a des pertes ou des ruptures.
• Ne pas utiliser les raccordements à changement rapide sur l'outil, ils pourraient l'alourdir et se desserrer par les vibrations.
• Lire les instructions pour un assemblage correct.
• Toutes les fois que vous utilisez des raccords tournants universels, utiliser une goupille de blocage.
• Ne pas dépasser la limite maximale de 6 ÷ 7 bars de pression de l'air ou la valeur indiquée sur la plaquette de l'outil pneumatique.
• Manier les tuyaux et les connecteurs avec précaution. Ne pas transporter l'outil en le saississant par le tuyau. Ne pas le tirer de force pour le débrancher de l'arrêté d'air. Garder les tuyaux loin des sources de chaleur, lubrifiants et bords effilés. Contrôler l'usure des tuyaux avant toute utilisation. Vérifier que toutes les connexions sont sûres.

Risques causés par les fragments

• Utiliser toujours des protections pour les yeux et le visage quand vous utilisez l'outil.
• Les fragments les plus petits aussi pourraient causer des dommages aux yeux et provoquer la cécité. L'explosion d'outils pneumatiques peut causer de graves dommages.

Comment éviter le risque d'être empêtré

• Se tenir à une distance convenable des fours de travail, lames, des outils en mouvement, etc.
• Ne pas mettre des bagues ou vêtements larges.
• Quand vous êtes près de l'outil et ses accessoires, prêter attention aux cheveux car ils pourraient être emmêlés.

Risques causés par le fonctionnement

• Eviter le contact direct avec l'arbre et son accessoire s'ils sont en mouvement pour éviter toute coupure
• mesure des gants de protection pour les mains.
• Ne pas modifier l'outil et ses accessoires.
• Les opérateurs et le personnel d'entretien doivent être capables physiquement de gérer la puissance de l'outil et suivre les opérations nécessaires.
• Ne pas forcer l'outil ; si vous l'utilisez à la vitesse pour laquelle il a été projetet, ses performances seront meilleures et plus fiables.

Dangers causés par les conditions de travail

• Glisser, trébucher et tomber sont les principales causes d'accident.
• Le haut niveau de bruit peut causer des dommages permanents à l'ouïe. Les employeurs et les organismes pour la sécurité sur le travail recommandent l'utilisation de casques antibruit. Garder votre corps en équilibre et bien en appui sur vos pieds. Les mouvements de travail répétitifs, des positions inhabituelles et les expositions aux vibrations peuvent être nuisibles pour vos mains et vos bras. En cas d'engourdissement, fourmillement, douleur ou pâleur, arrêter d'utiliser l'outil et voir un médecin.
• Cet outil n'est pas indiqué pour une utilisation dans des milieux à risque d'explosion.

Normes de sécurité pour l'utilisation de l'outil.

• Manier la mini-meuleuse avec soin pour assurer une performance prolongée dans le temps.
• Mettre des dispositifs de protection pour les yeux et les oreilles, un demi-masque et des gants de protection lors de l'utilisation de l'outil. Utiliser la mini-meuleuse dans des zones aérées.
• Ne pas utiliser l'outil dans des zones à risque d'explosion et l'utiliser loin de matériaux combustibles; le contact de l'outil avec des métaux produit des étincelles.
• Ne pas saisir l'appareil par le tuyau.
• Les abrasifs se réchauffent pendant leur utilisation. Laissez-les refroidir avant de les saisir. Débranchez le tuyau d'air quand vous changez ou regléz les abrasifs.

Mise en service :

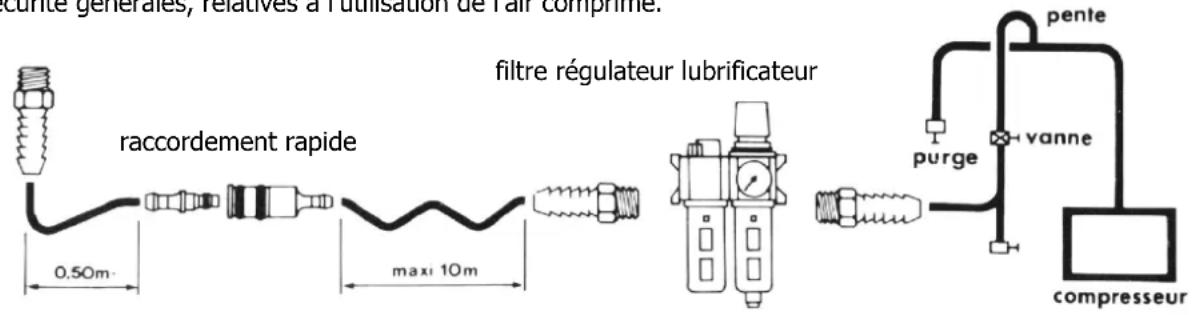

Le réseau d'air comprimé doit être parfaitement purgé et adapté à la consommation de l'outil. Un filtre manodétendeur et lubrificateur (sauf pour les outils prévus sans lubrification) de dimension appropriée doit être installé à une distance maximum de 10 mètres de l'outil. Sa pression de régulation doit être réglée à 7,5 bars et le débit d'huile spéciale, pour les outils devant être lubrifiés, doit être d'environ 1 goutte d'huile toutes les 30 secondes pour un débit d'air de 100 litres/min. Attention : la consommation d'air de votre outil doit impérativement être supérieure au débit minimum d'amorçage de votre lubrificateur. Une vanne d'arrêt doit être placée en amont.

La liaison entre cet ensemble filtré-régulateur-lubrificateur et l'outil s'effectue avec un tuyau couple spécial "air comprimé" en caoutchouc ou pvc de longueur maximum 10 mètres et de diamètre intérieur 8 mm minimum pour les outils dont le raccord d'alimentation est de 1/4 et de 12 mm pour les raccordements 3/8. Il doit être équipé d'un raccord à fermeture automatique ou semi-automatique proche de l'outil, pour le débrancher facilement.

Utilisation :

Utiliser uniquement des accessoires en parfait état et qui correspondent aux caractéristiques de l'outil.

Éviter de faire fonctionner l'outil à vide. Si c'est le cas, après une longue période d'utilisation, s'assurer qu'aucun accessoire ne se trouve fixé à l'outil. Débrancher impérativement l'outil pour la mise en place des accessoires.

Vérifier leur parfaite fixation avant de brancher l'outil.

Inspecter régulièrement l'état de la tuyauterie d'alimentation. Dans le cas de déteriorations ou de fuites constatées, procéder à la remise en état immédiate. Une rupture de canalisation peut provoquer des blessures graves.

Procéder à la vérification périodique des niveaux des lubrificateurs, de la purge des filtres et des canalisations.

Maintenance :

En début de journée et avant une période d'arrêt prolongé, introduire quelques gouttes d'huile spéciale directement dans l'orifice d'admission. Ne pas utiliser de liquide inflammables tels que l'essence et le gasoil.

Vérifier régulièrement l'état du filtre régulateur et le niveau d'huile dans le lubrificateur de l'installation d'air.

S'assurer que les raccords d'alimentation, les tuyauteries et les accessoires sont en parfait état. Purger régulièrement les canalisations et la cuve du compresseur. Ne pas oublier sa date limite de mise en épreuve.

Seules les pièces d'origine disponibles auprès du fournisseur peuvent être utilisées pour la maintenance des outils.

La société ne peut être tenue responsable des modifications apportées aux outils et du non-respect des règles de sécurité générales, relatives à l'utilisation de l'air comprimé.

Fonctionnement

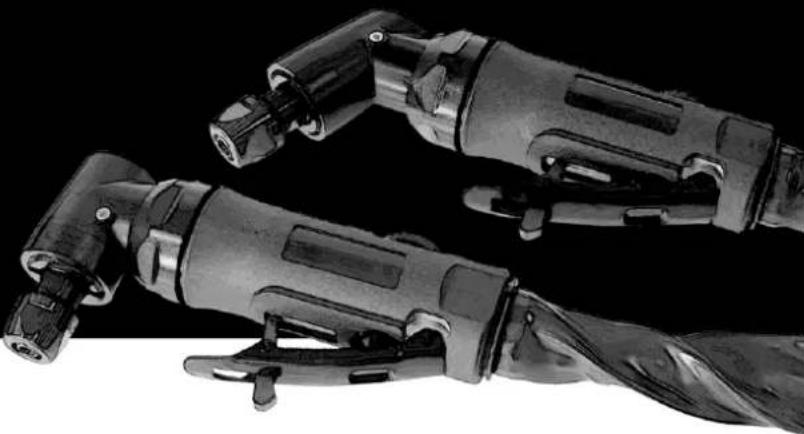

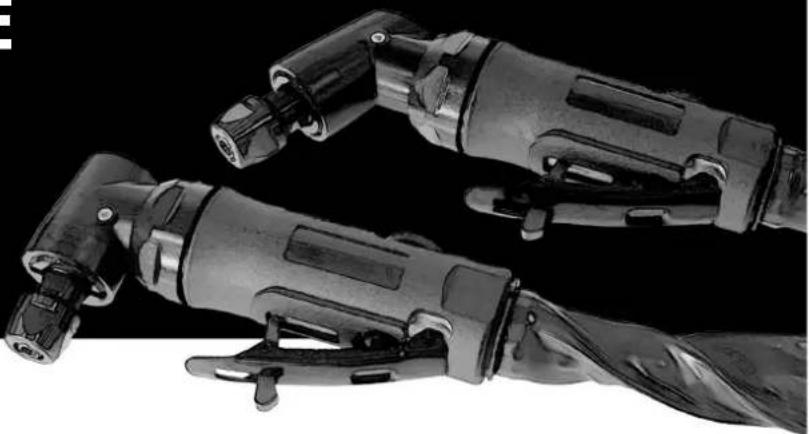

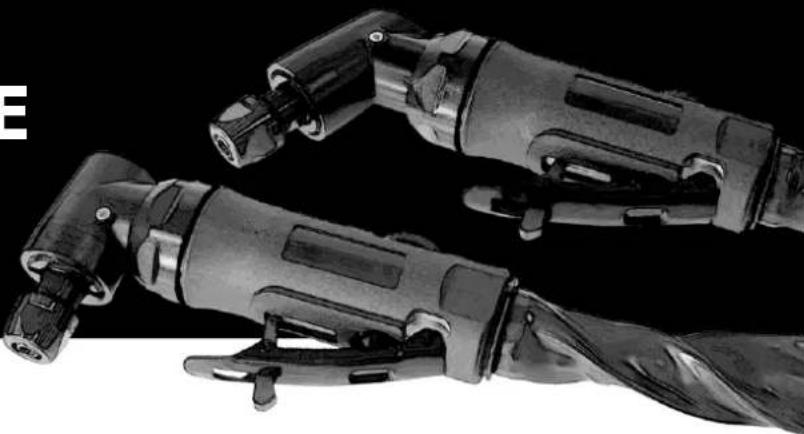

Minis-meuleuses à renvoi d'angle idéales pour petits travaux de tôlerie. La mini-meuleuse ref 051836 possède un renvoi d'angle à 115°C facilitant la vision lors du décapage.

Minis-meuleuses

Vitesse de rotation (tr/min)	18 000
Puisance (W)	500
Longueur (mm)	180
Poids (gr)	700
Niveau sonore (db)	81
Consommation (L/min)	85
Pression d'air (bars)	6,2
Raccord d'air (bars)	1/4"

La garantie couvre tout défaut ou vice de fabrication pendant 2 ans, à compter de la date d'achat (pièces et main d'œuvre).

La garantie exclut les incidents dus à un mauvais usage, chute, démontage ou toute autre avarie due au transport.

La garantie ne couvre pas l'usure normale des pièces ni les fers.

En cas de panne, retournez l'appareil à l'usine GYS

En y joignant : Un justificatif d'achat (ticket de caisse, facture...) & une note explicative de la panne.

Après la garantie, notre SAV assure les réparations après acceptation d'un devis.

ATTENTION : Nous vous rappelons que nous n'acceptons pas le return d'appareil en port du.
