051836 - Smerigliatrice elettrica GYS - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Mini-smerigliatrice pneumatica angolare
Marca	GYS
Modello	051836
Velocità di rotazione	18 000 giri/min
Potenza	500 W
Lunghezza	180 mm
Peso	700 g
Livello sonoro	81 dB
Consumo d'aria	85 L/min
Pressione d'aria richiesta	6,2 bar
Attacco di alimentazione	1/4"
Angolo di rinvio	115°
Alimentazione	Aria compressa (tramite compressore)
Funzioni principali	Decapaggio, smerigliatura, lucidatura su lamiere
Manutenzione e pulizia	Lubrificazione regolare con olio speciale; spurgo dei filtri e delle tubazioni
Sicurezza	Indossare occhiali di protezione, cuffie antirumore, guanti e semimaschera
Ricambi e riparabilità	Utilizzare solo ricambi originali disponibili presso il fornitore
Garanzia	2 anni (parti e manodopera), esclusa usura normale e uso improprio

Domande frequenti - 051836 GYS

Qual è la pressione d'aria raccomandata per utilizzare la mini-smerigliatrice GYS 051836?

La pressione d'aria raccomandata è di 6,2 bar. Non superare 7,5 bar per evitare danni.

Che tipo di olio utilizzare per lubrificare l'utensile?

Utilizzare un olio speciale per utensili pneumatici. Introdurre poche gocce direttamente nell'orifizio di ingresso prima dell'uso o dopo un lungo periodo di inattività.

Quali dispositivi di protezione sono necessari?

Indossare occhiali di protezione, cuffie antirumore, guanti e una semimaschera per evitare rischi di proiezioni, rumore e polvere.

Come sostituire gli accessori di smerigliatura?

Scollegare tassativamente l'utensile dall'alimentazione dell'aria compressa prima di cambiare un accessorio. Verificare che l'accessorio sia in perfetto stato e ben fissato prima di ricollegare.

Cosa fare se l'utensile funziona male o vibra eccessivamente?

Arrestare immediatamente l'utensile, scollegarlo e verificare lo stato degli accessori e dei raccordi. Se il problema persiste, contattare il servizio post-vendita GYS.

Posso utilizzare raccordi a sgancio rapido?

È sconsigliato utilizzare raccordi a sgancio rapido direttamente sull'utensile perché possono appesantirlo e allentarsi a causa delle vibrazioni. Utilizzare raccordi con perno di bloccaggio.

Come mantenere il sistema di alimentazione dell'aria?

Installare un filtro regolatore di pressione e lubrificatore a meno di 10 metri dall'utensile. Spurgare regolarmente le tubazioni e il serbatoio del compressore. Verificare il livello dell'olio nel lubrificatore.

Qual è il consumo d'aria dell'utensile?

Il consumo d'aria è di 85 L/min. Assicurarsi che il compressore possa fornire una portata sufficiente.

La garanzia copre i danni dovuti a una caduta?

No, la garanzia esclude gli incidenti dovuti a uso improprio, caduta, smontaggio o danni da trasporto. Copre i difetti di fabbricazione per 2 anni.

Dove trovare i ricambi?

I ricambi originali sono disponibili presso il fornitore GYS. Utilizzare solo ricambi originali per la manutenzione.

MANUALE UTENTE 051836 GYS

Dichiarazione di conformità 2
Precauzioni e avventimenti prima dell'utilizzo. 3
Alimentazione 3
Messa in servizio. 3
Utilizzo 3
Manutenzione 3
Funzionamento 3
RaccomandazioneRecommandation 3
Descrittivo 3
Regolazione 4
Utilizzo del collo a cigno 4
Caratteristiche tecniche 4
Garanzia 4

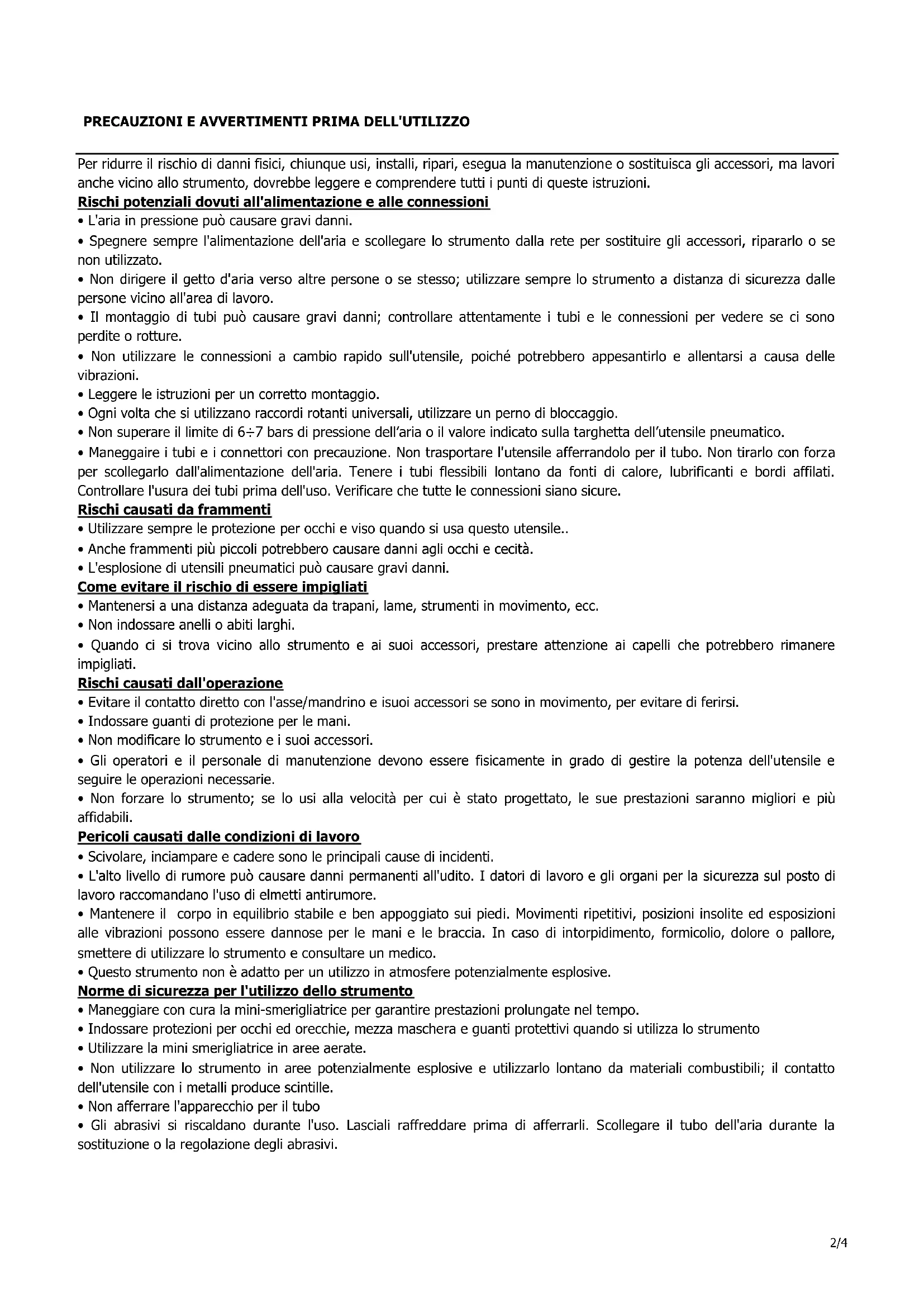

Per ridurre il rischio di danni fisici, chiunque usi, installi, ripari, esegua la manutenzione o sostituisca gli accessori, ma lavori anche vicino allo strumento, dovrebbe leggere e comprendere tutti i punti di queste istruzioni.

Rischi potenziali dovuti all'alimentazione e alle connessioni

L'aria in pressione cui cause gravi danni.
- Spegnere sempre l'alimentazione dell'aria e scollegare lo strumento alla rete per sostituire gli accessori, ripararlo o se non utilizzato.
Non dirigere il getto d'aria versuso altre persono o se stesso;utilizzare sempre lo strumento a distanza di sicurezza dalle persona vicino all'area di lavoro.
- Il montaggio di tubi cui poe causare gravi danni; controllare attendamente i tubi e le connessioni per vedere se ci sono perdite o rotture.
Non utilisezare le connessioni ario sull'utensile poie potrebbero appesantirlo e allentarsi a cusa delle vibrazioni.
- Leggere le istruzioni per un corretto montaggio.
- Ogni volta che si utilizzato raccordi rotanti universali, utilizzato un perno di bloccaggio.
Non superare il limite di 6÷ 7 bars di pressione dell'aria o il valore indicato sulla targhetta dell'utensile pneumatico.
- Maneggaire i tubi e i connettori con precauzione. Non trasportare l'utensile afferrandolo per il tubo. Non tirarlo con forza per scollegarlo dall'alimentazione dell'aria. Tenere i tubi flessibili lontano da fonti di calore, lubricificanti e bordi affiliati. Controllare l'usura dei tubi prima dell'uso. Verificare che tutte le connessioni siano sicure.

Rischi causati da frammenti

• Utilizzato sempre le protezione per occhi e viso quando si usa quello utensile...
• Anche frammenti più piccoli potrebbero causare danni agli occhi e cecità.
  L'esplosione di utensili pneumatici cui cause gravi danni.

Come evitare il rischio di essere impigliati

• Mantenersi a una distanza adeguata da trapani, lame, strumenti in movimento, ecc.
  Non indossare anelli o abiti larghi.
• Quando ci si trovava vicino allo strumento e ai loro accessori, prestare attenzione ai capelli che potrebbero rianere impigliati.

Rischi causati dall'operazione

• Evitare il contatto diretto con l'asse/mandrino e isuoi accessori se sono in movimento, per evitare di feriri.
• Indossare guanti di protezione per le mani.
• Non modificare lo strumento e i loro accessori.
• Gli operatori e il personale di manutenzione devono essere fisicamente in grado di gestire la potenza dell'utensile e seguire le operazioni necessarie.
  Non forzare lo strumento; se lo usi alla velocita per cui è stato progettato, le sue prestazioni saranno migliorie e più affidavitabili.

Pericoli causati delle condizioni di lavoro

• Scivolare, inciampare e cadere sono le principali cause di incidenti.
• L'alto livello di rumore cui cassetare danni permanenti all'udito. I dati di lavoro e gli organi per la sicurezza sul dato di lavoro raccomandano l'uso di elmetti antirumore.
• Mantenere il corpo in equilibrio stabile e ben appoggiato sui piedi. Movimenti ripetitivi, posizioni insolite ed esposizioni alle vibrazioni possono essere dannone per le mani e le braccia. In caso di interpidimento, formicolio, dolore o pallore, smettere di utilizzato lo strumento e consultrare un medico.
• Questo strumento non è adatto per un utilizzo in atmossere potenzialmente esplosive.

Norme di sicurezza per l'utilizzo dello strumento

• Maneggiare con cura la mini-smerigliatrice per garantire prestazioni prolungate nel tempo.
• Indossare protezioni per occhi ed orecchie, mezza maschera e guanti protettivi quando si utilizes lo strumento
• Utilizzare la mini smerigliatrice in aree aerate.
  Non utilise lo strumento in aree potenzialmente esploise e utilizarlo lontano da materiali combustibili; il contatto dell'utensile con i metalli produce scintille.
  Non afferrare l'apparecchio per il tubo
  Gli abrasivi si riscaldano durante l'uso. Lasciali raffreddare prima di afferrarli. Scollegare il tubo dell'aria durante la sostituzione o la regolazione degli abrasivi.

ALIMENTAZIONE

Messa in servizio:

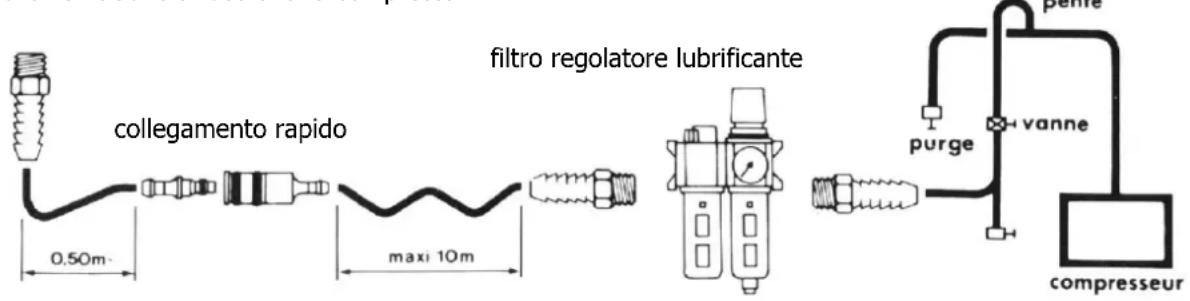

La rete dell'aria compressa deve essere perfettamente spurgata e adattata al consumo dello strumento. Un regolatore di pressione e un lubricatore (ad eccezione di utensili nella lubrificazione) di dimensioni adeguate devono essere installati a una distanza massima di 10 metri dall'utensile. La pressione di controllo deve essere impostata a 7,5 bar e il flusso di olio speciale, per gli strumenti da lubricare, deve essere di circa 1 goccia di olio agli ogni 30 secondi per un flusso d'aria di 100 litri. / mm. Attenzione, il consumo d'aria dell'utensile deve essere imperativamente superiore al flusso minimo di avvio del lubricatore. Una valvola di arresto deve essere posizionata a monte.

La connessione tra quello gruppo filtrato-regolatore-lubrificatore e lo strumento viene eseguita con uno speciale tubo in gomma o pvc "aria compressa" con una lunghezza massima di 10 metri e un diametro interno minimo di 8mm per gli utensili la cui connessione l'alimentazione è di 1/4 "e 12mm per connessioni da 3 / 8 ". Deve essere dotato di una connessione di chiusura automatica o semiautomatica vicino allo strumento, per una facile disconnessione.

Utilizzo:

Utilizzare solo accessori in perfette condizioni che corrispondano alle caratteristiche dell'utensile.

Evitare di far funzionare a vuoto lo strumento Dopo un lungo periodo di utilizzo, assicurarsi che gli accessori siano fissati all'utensile. E obblatorioio scollegare lo strumento per il montaggio degli accessori.

Controllare il loro fissaggio perfitto prima di collegare lo strumento.

Ispezionale regolarmente le condizioni delle tubazioni di alimentazione. In caso di deterioramento o di perdite, procedere al ripristino immediato. Una rottura delle canalizzazioni può causare ferite gravi.

Controllare periodicamente i livelli dei lubricanti, la pulizia dei filtri e delle canalizzazioni.

Manutenzione :

All'inizio della giornata e prima di un arresto prolongato, introdurre alcune gobce di olio speciale direttamente nella porta di aspirazione. Non utilizzare liquidi infiammabili come benzina e diesel.

Controllare regolarmente le condizioni del filtr di regolazione e il livello dell'olio nel lubricatore del systema dell'aria. Accertarsi che i collegamenti di alimentazione, le tubazioni e gli accessori siano in perfette condizioni. Svuota regolarmente le linee e il serbatoio del compressore. Non dimenticare la data limite del collaudio.

Per la manutenzione degli utensili è possibile utilizzare solo pezioni originali disponibili presso il fornitore.

La società non più essere ritenuta responsable per modifiche agli strumenti e inosservanza delle norme generali di sicurezza relative all'uso di aria compressa.

FUNZIONAMENTO

Mini-smerigliatrice angolare ieale per piccoli lavori sulla lavorazione delle lamiere. La mini smerigliatrice rif 051836 possiede un angolo di 115^ che facilita la visione durante il decapaggio.

Mini-smerigliatrice

Velocità di rotazione(giri/min)	18 000
Potenza (W)	500
Lunghezza (mm)	180
Peso(gr)	700
Livello sonoro (db)	81
Consumo (L/min)	85
Pressione d'aria (bar)	6,2
Raccordo d'aria (bar)	1/4"

CONDIZIONI DI GARANZIA

La garanzia copre qualsiasi difetto di fabbricazione per 2 anni, a partire alla data d'acquisto (pezzi e mano d'opera).

La garanzia non copre:

Danni dovuti al trasporto.
- La normale usura dei pezzi (Es. : cavi, morsetti, ecc.).
Gli incidenti causati da uso impropero (errore di alimentazione, cadute, smontaggio).
- I guasti legati all'ambiente (inquinamento, ruggine, polvere).

In caso di guasto, rinniere il dispositivo al distributore, allegando:

• la prova d'acquisto con data (scontrino, fattura...)
• unanotaesplicativa delguasto.

	- Attention! Lire le manuel d'instruction avant utilisation. - Caution! Read the user manual. - Achtung! Lesen Sie diese Anleitung vor Inbetriebnahme des Gerätes sorgfältig durch. - Attenzione! Leggere il manuale d'istruzioni prima dell'uso.
	- Utiliser des gants qui garantissant l'isolement électrique et thermique. - Use gloves that guarantee electrical and thermal insulation. - Tragen Sie Elektro- und Wärmeisolierungshandschuhe. - Usare guanti che garantiscano l'isolamento elettrico e termico.
	- Utilizez un casque antibruit si le ponçage atteint un niveau sonore supérieur à la limite autorisée (il en va de même pour toute personne se trouvant dans la zone de travail). - Use a noise helmet if the sanding reaches a noise level above the authorized limit (the same applies to anyone in the work area). - Bei Gebrauch des Schleifens entstehen sehr große Lärn, der auf Dauer das Gehör schädigt. Tragen Sie daher im Dauereinsatz ausreichend Gehörschutz und schützen Sie in der Höhe arbeitende Personen. - Utilizzare un casco antirumore se la levigatura raggiunge un livello di rumore superiore al limite autorizzato (lo stesso vale per chiunque si trovi nell'area di lavoro).
	- Lunettes de protection obligatoires. - Mandatory safety glasses. - Schutzbrillen sind obligatorisch. - Occhiali di protezione obligatori
CE	- Apparéil conforme aux directives européennes. La déclaration de conformité est disponible sur notre site internet (www.gys.fr) - Devicecompliant with European directives. The certificate of compliance is available on our website (www.gys-welding.com) - Gerät entspricht europäischen Richtlinien. Die Konformitätserklärungfinden Sie auf unserer Website (www.gys.fr). - Dispositivo conforme alle direttive europee. La dichiarazione di conformità è disponibile sul nostro site internet (www.gys.fr)
UKCA	- Matériel conforme aux exigences britanniques. La déclaration de conformité Britannique est disponible sur notre site (voir à la page de couverture). - Equipment in compliance with British requirements. The British Declaration of Conformity is available on our website (see home page). - Das Gerät entspricht den britschen Richtlinien und Normen. Die Konformitätserklärung für Grossbritannien ist auf unserer Internetseite verfügbar (siehe Titelseite). - Equipo conforme a los requisitosBritánicos. La Declaración de Conformidad Británica está disponible en unsere páginaweb (véase la portada). - Matérapiaao COOTBETCTBAYET TRe6OBAHNM BéliKOBpHTAHN. 3aYbIeHne o COOTBETCTBIM DlIy BéliKOBpHTAHN doCTUHNO nHaIàiem Bé6-caiTe (cM. rIaBHyIO CTPAnNU). - Material conform aan de Britse eisen. De Britse verklaring van overeenkomont is beschikbaar op once website (zie omslagpagina). - Materiale conforme alla esigenze britanniche. La dichiarazione di conformità britannica è disponibile sul nostro site (vedere pagina di copertina).
	- Produit recyclable qui relève d'une consigne de tri selon le décret n°2014-1577. - This product should be recycled appropriately. - Recyclebares Gerät, das spezifisch entsorgt werden muss nach dem Dekret N°2014-1577. - Prodotto riciclabile che rientra nell'ordinamento di smistamento secondo il decreto n°2014-1577.
