051836 - Elektrowinkelschleifer GYS - Kostenlose Bedienungsanleitung

Produkttyp	Mini-Druckluftwinkelschleifer
Marke	GYS
Modell	051836
Drehzahl	18.000 U/min
Leistung	500 W
Länge	180 mm
Gewicht	700 g
Geräuschpegel	81 dB
Luftverbrauch	85 L/min
Erforderlicher Luftdruck	6,2 bar
Anschluss	1/4"
Winkel	115°
Luftversorgung	Druckluft (über Kompressor)
Hauptfunktionen	Entzunderung, Schleifen, Polieren von Blech
Wartung und Reinigung	Regelmäßige Schmierung mit Spezialöl; Filter und Leitungen entlüften
Sicherheit	Schutzbrille, Gehörschutz, Handschuhe und Halbmaske tragen
Ersatzteile und Reparierbarkeit	Nur Originalteile vom Lieferanten verwenden
Garantie	2 Jahre (Teile und Arbeit), ausgenommen normale Abnutzung und unsachgemäße Verwendung

Häufig gestellte Fragen - 051836 GYS

Welcher Luftdruck wird für den Mini-Druckluftwinkelschleifer GYS 051836 empfohlen?

Der empfohlene Luftdruck beträgt 6,2 bar. Überschreiten Sie 7,5 bar nicht, um Schäden zu vermeiden.

Welches Öl sollte zur Schmierung des Werkzeugs verwendet werden?

Verwenden Sie ein Spezialöl für Druckluftwerkzeuge. Geben Sie vor dem Gebrauch oder nach längerer Stillstandszeit einige Tropfen direkt in die Einlassöffnung.

Welche Schutzausrüstung ist erforderlich?

Tragen Sie eine Schutzbrille, einen Gehörschutz, Handschuhe und eine Halbmaske, um die Risiken durch Spritzer, Lärm und Staub zu vermeiden.

Wie werden die Schleifaufsätze gewechselt?

Trennen Sie das Werkzeug unbedingt von der Druckluftversorgung, bevor Sie einen Aufsatz wechseln. Überprüfen Sie, ob der Aufsatz in einwandfreiem Zustand und fest montiert ist, bevor Sie ihn wieder anschließen.

Was tun, wenn das Werkzeug nicht richtig funktioniert oder übermäßig vibriert?

Stoppen Sie das Werkzeug sofort, trennen Sie es und überprüfen Sie den Zustand der Aufsätze und Anschlüsse. Wenn das Problem weiterhin besteht, wenden Sie sich an den GYS-Kundendienst.

Kann ich Schnellkupplungen verwenden?

Es wird nicht empfohlen, Schnellkupplungen direkt am Werkzeug zu verwenden, da sie es beschweren und sich durch Vibrationen lösen können. Verwenden Sie Kupplungen mit Sicherungsstift.

Wie wird das Druckluftsystem gewartet?

Installieren Sie einen Druckminderer mit Filter und Öler in weniger als 10 Metern Entfernung zum Werkzeug. Entleeren Sie regelmäßig die Leitungen und den Kompressorbehälter. Überprüfen Sie den Ölstand im Öler.

Wie hoch ist der Luftverbrauch des Werkzeugs?

Der Luftverbrauch beträgt 85 L/min. Stellen Sie sicher, dass Ihr Kompressor ausreichend Durchfluss liefern kann.

Deckt die Garantie Schäden durch einen Sturz ab?

Nein, die Garantie schließt Vorfälle aufgrund von unsachgemäßer Verwendung, Sturz, Demontage oder Transportschäden aus. Sie deckt Herstellungsfehler für 2 Jahre.

Wo finde ich Ersatzteile?

Originalteile sind beim GYS-Lieferanten erhältlich. Verwenden Sie nur Originalteile für die Wartung.

BEDIENUNGSANLEITUNG 051836 GYS

Konformitätserklung 2

Vorsichtsmassnahmen und Warnhinweise 3

Aufbau & Pflege 3

Inbetriebnahme 3

Anwendung 3

Wartung. 3

Verwendung 3

Technische Daten 4

Garantie 4

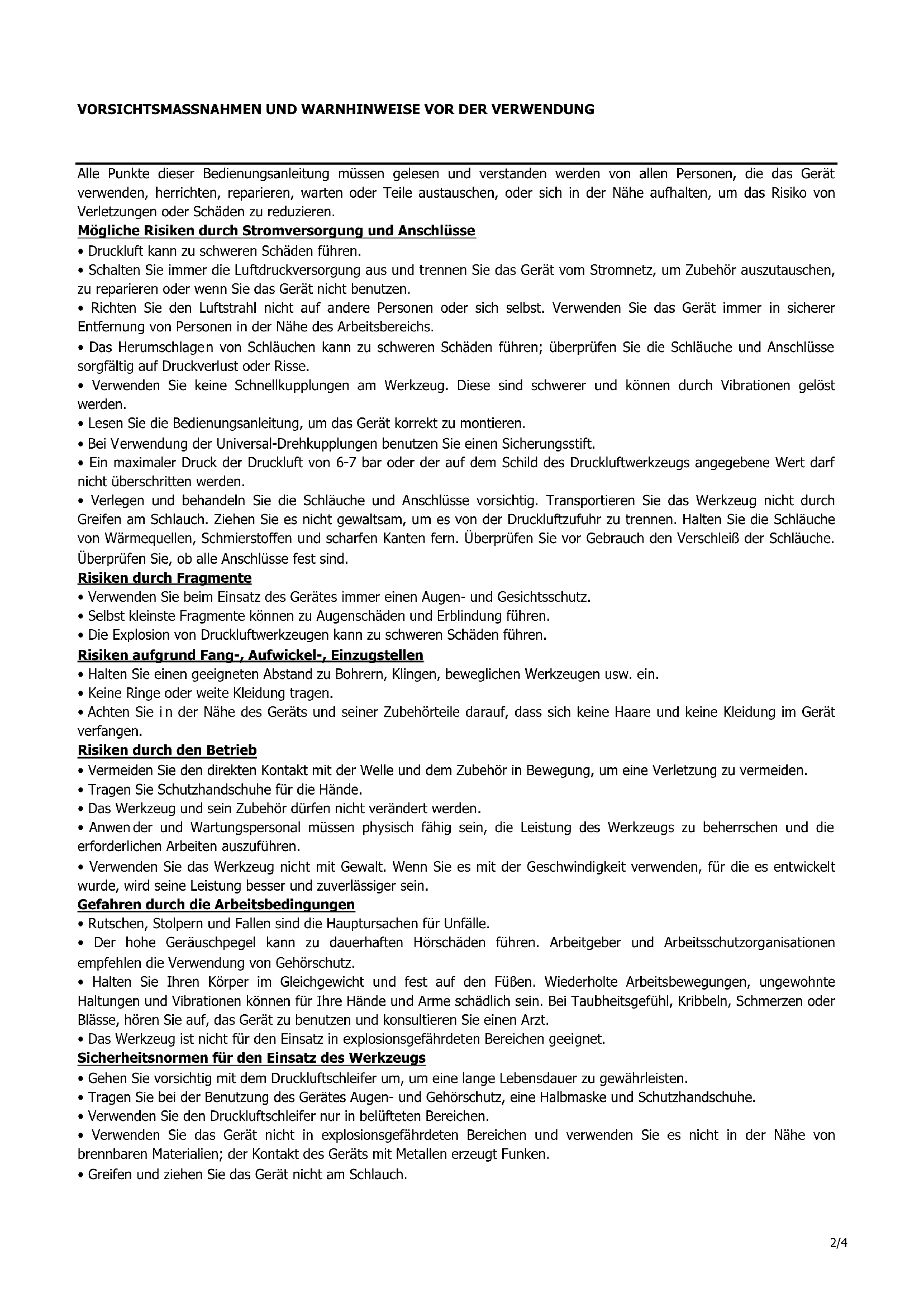

Alle Punkte dieser Bedienungsanleitung müssen gelesen und verstanden werden von allen Personen, die das Gerät verwenden, herrichten, reparieren, warten oder Teile austauschen, oder sich in der Nähe aufhalten, um das Risiko von Verletzungen oder Schäden zu reduzieren.

Mögliche Risiken durch Stromversorgung und Anschlüsse

• Druckluft kann zu schweren Schäden führen.
• Schalten Sie immer die Luftdruckversorgung aus und trennen Sie das Gerät vom Stromnetz, um Zubehör auszutauschen, zu reparieren oder wenn Sie das Gerät nicht benutzen.
• Richten Sie den Luftstrahl nicht auf andere Personen oder sich selbst. Verwenden Sie das Gerät immer in sicherer Entfernung von Personen in der Höhe des Arbeitsbereichs.
• Das Herumschlagen von Schläuchen kann zu schweren Schäden führen; überprüfen Sie die Schläuche und Anschlüsse sorgfältig auf Druckverlust oder Risse.
• Verwenden Sie keine Schnellkupplungen am Werkzeug. Diese sind schwerer und können durch Vibrationen gelost werden.
• Lesen Sie die Bedienungsanleitung, um das Gerät korrekt zu montieren.
• Bei Verwendung der Universal-Drehkupplungen benutzen Sie einen Sicherungsstift.
• Ein maximaler Druck der Druckluft von 6-7 bar oder der auf dem Schild des Druckluftwerkzeugs angegebene Wert dar nicht übersritten werden.
• Verlegen und behandeln Sie die Schläuche und Anschlüsse vorsichtig. Transportieren Sie das Werkzeug nicht durch Greifen am Schlauch. Ziehen Sie es nicht gewaltsam, um es von der Druckluftzufuhr zu trennen. Halten Sie die Schläuche von Wärmequellen, Schmierstoffen und scharfen Kanten fern. Überprüfen Sie vor Gebrauch den Verschleib der Schläuche. Überprüfen Sie, ob alle Anschlüsse fest sind.

Risiken durch Fragmente

• Verwenden Sie beim Einsatz des Gerätes immer einen Augen- und Geschitsschutz.
• Selfbst kleinste Fragmente konnen zu Augenschäden und Erblinding führen.
  Die Explosion von Druckluftwerkzeugen kann zu schweren Schäden führen.

Risiken aufgrund Fang-, Aufwickel-, Einzugstellen

• Halten Sie einen geeigneten Abstand zu Bohrern, Klingen, beweglichen Werkzeugen usw. ein.
• Keine Ringe oder weite Kleidung/TRagen.
• Achten Sie in der Höhe des Geräts und seiner Zubehörteile darauf, dass sich keine Haare und keine Kleidung im Gerät verfangen.

Risiken durch den Betrieb

• Vermeiden Sie den direkten Kontakt mit der Welle und dem Zubehör in Bewegung, um eine Verletzung zu vermeiden.
• Tragen Sie Schutzhandschuhe für die Höhe.
• Das Werkzeug und sein Zubehör dürfen nicht verändert werden.
• Anwender und Wartungspersonal mussen physisch fähig sein, die Leistung des Werkzeugs zu beherrschen und die erforderlichen Arbeiten auszuführen.
• Verwenden Sie das Werkzeug nicht mit Gewalt. Wenn Sie es mit der Geschwindigkeit verwenden, für die es entwickelt wurde, wird seine Leistung better und zuverlässiger sein.

Gefahren durch die Arbeitsbedingungen

Rutschen, Stolpern und Fallen sind die Hauptursachen für Unfälle.
- Der hohe Gerauschpegel kann zu dauerhaften Hörschäden führen. Arbeitgeber und Arbeitssschutzorganisationen empfehlen die Verwendung von Gehorschutz.
- Halten Sie ihren Körper im Gleichgewicht und fest auf den Fuß. Wiederholte Arbeitsbewegungen, ungewöhnte Haltungen und Vibrationen können für ihre Höhe und Arme schädlich sein. Bei Taubheitsgeführ, Kribbeln, Schmerzen oder Blässe, horen Sie auf, das Gerät zu benutzen und konsultieren Sie einen Arzt.
- Das Werkzeug ist nicht für den Einsatz in explosionsgeführdaten Bereichen geeignet.

Sicherheitsnormen für den Einsatz des Werkzeugs

• Gehen Sie vorsichtig mit dem Druckluftschleifer um, um eine large Lebensdauer zu gewährleisten.
• Tragen Sie bei der Benutzung des Gerätes Augen- und Gehörschutz, eine Halbmaske und Schutzhandschuhe.
• Verwenden Sie den Druckluftschleifer nur in belufteten Bereichen.
• Verwenden Sie das Gerät nicht in explosionsgeführdaten Bereichen und verwenden Sie es nicht in der Höhe von brennbaren Materialien; der Kontakt des Geräts mit Metallen erzeugt Funken.

• Greifen undziehen Sie das Gerät nicht am Schlauch.

• Werkzeuge erwärmen sich während des Gebrauchs. Lassen Sie sie abkühlen, bevor Sie sie berühren. Trennen Sie den Schlauch der Druckluftversorgung, wenn Sie Werkzeug wechseln oder einsetzen.

AUFBAU & PFLEGE

Inbetriebnahme :

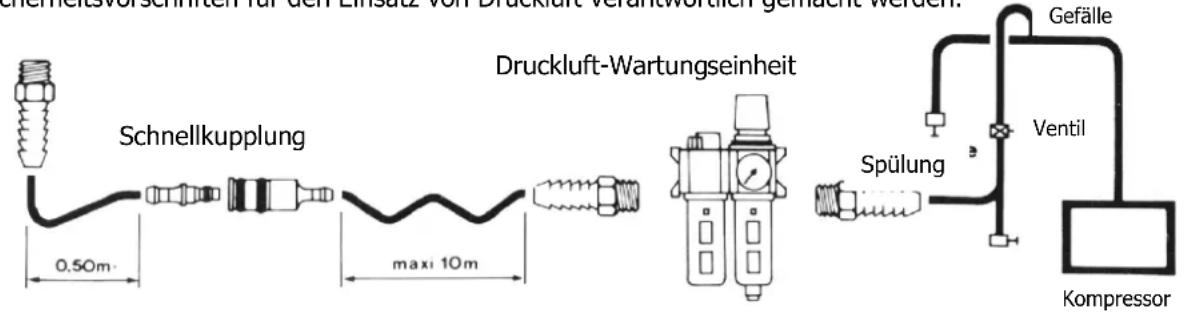

Das Druckluftnetz muss perfekt gespüt und an den Verbrauch des Werkzeugs angepasst sein. Ein Druckminderer und ein Ölfilter (mit Ausnahme von Werkzeugen, die nicht geschmiert sind) geeigneter Höhe muss in einem maximalen Abstand von 10 Metern zum Werkzeug installiert werden. Der Regeldruck muss auf 7,5 bar eingestellt sein und der Durchsatz von Spezialöl für zu schmierende Werkzeuge muss bei einem Luftdurchsatz von 100 Liter/min ca. 1 Tropfen Öl alle 30 Sekunden betragen. Achtung, der Luftverbrauch Ihres Werkzeugs muss higher als die minimale Ansaugleistung Ihres Ölfilters sein. Ein Absperventil muss vorgeschaltet werden.

Die Verbindung zwischen dieser Druckluft-Wartungseinheit und dem Werkzeug erfolgt mit einem flexiblen Schlauch speziell für Druckluft aus Gummi oder PVC mit einer maximalen Länge von 10 Metern und einem Innendurchmesser von mindestens 8 mm für Werkzeuge mit einem 1/4-Zoll-Versorgungsanschluss, bzw. 12 mm für einen 3/8-Zoll-Versorgungsanschluss. Sie muss mit einer automatischen oder halbautomatischen SchlieBverbindung in der Höhe des Werkzeugs ausgestattet sein, um sie einfach zu trennen.

Pflege:

Verwenden Sie nur Zubehör in einwandfreiem Zustand, das den Eigenschaften des Werkzeugs entspricht.

Vermeiden Sie einen Leerlaufbetrieb. Vergewissern Sie sich, dass kein Zubehör am Werkzeug befestigt ist. Für die Installation von Zubehör ist es unbedingt erforderlich, das Werkzeug auszuschalten.

Überprüfen Sie vor dem Einsatzen des Werkzeugs, dass alle Teile einwandfrei befestigt sind.

Überprüfen Sie regelmäßig den Zustand der Schläuche. Im Falle von Schäden oder Undichtigkeiten sind diese einzufu reparieren. Ein Reissen der Schläuche kann zu schweren Verletzungen führen.

Überprüfen Sie regelmäß den Füllstand der Druckluft-Wartungseinheit, die Sauberkeit des Filters und der Schläuche.

Wartung :

Füllen Sie zu Beginn des Arbeitsstages und vor einer langen Stillstandszeit eine Tropfen Spezialöl direkt in die Einlassöffnung ein. Verwenden Sie keine brennbaren Flüssigkeiten wie Benzin und Dieselkraftstoff.

Überprüfen Sie regelmäßigen den Zustand des Filters und den Ölstand in der Druckluft-Wartungseinheit.

Vergewisern Sie sich, dass sich die Versorgungsanschlüsse, Schläuche und Zubehörteile in einwandfreiem Zustand befinden. Spüssen Sie regelmäß die Leitungen und den Kompressorbehälter. Vergessen Sie niemals die Inspektionstermine.

Für die Wartung des Werkzeugs dürfen nur vom Lieferanten erhältliche Originalteile verwendet werden.

Der Hersteller kann nicht für Veränderungen des Werkzeugs und die Nichteinhaltung der allgemeinen Sicherheitsvorschriften für den Einsatz von Druckluft verantwortlich gemacht werden.

VERWENDUNG

90^ Mini-Druckluftwinkelschleifer, ideal für die Bearbeitung von Blechen. Der Mini-Druckluftwinkelschleifer verfügt über einen Winkel von 115^ , wodurch das Sichtfeld beim Abbeizen nicht beeinträchtigt wird.

Mini-Druckluftwinkelschleifer

Drehzahl (U/min)	18 000
Leistung (W)	500
Länge (mm)	180
Gewicht (g)	700
Gerauschpegel (db)	81
Luftdurchsatz (L/min)	85
Druckluft (bar)	6,2
Luftanschluss (Zoll)	1/4"

GARANTIEBEDINGUNGEN

Die Garantieleistung des Herstellers erfolgt ausschließlich bei Fabrikations- oder Materialfehlern, die binnen 2 Jahr nach Kauf angezeigt werden (Ersatzteile und Reparatur).

Die Garantieleistung erfolgt nicht bei Defekten, die durch unsachgemäßen Gebrauch, Fallen, Sturz, harte Stöbe sowie durch nicht autorisierte Reparaturen oder durch Transportschäden hervorgerufen worden sind.

Keine Garantie wird für normalen Verschleiß der Teile gegeben.

Beim Auftreten eines Fehlers senden Sie das Gerät zurück an GYS.

Beizulegen sind : ein datierter Kaufbeleg (Kassenbeleg, Rechnung...) & eine Erläuterung der Fehlfunktion.

Ohne Garantie erfolgt die Reparatur erst nach Erhalt einer schriftlichen Akzeptanz (Unterschrift) des zuvor vorgelegten Kostenvoranschlags durch den Besteller.

ACHTUNG : Unfrei Warenrücksendungen können nicht angenommen werden.
