MODE D'EMPLOI SRXFANWM Tripp Lite

Trousse de ventilateur de toit à monter sur panneau smartrack®

Modèle : SRFANWM

(numéro de série : AG-0285)

Droits d'auteur © 2018 Tripp Lite. Tous droits réservés.

Conserver ces instructions.

Ce manuel contient des instructions et des avertissements qui doivent être suivis lors de l'installation et du fonctionnement du produit décrit dans ce manuel. Lire attentivement toutes les instructions avant de procéder à l'installation. Le non-respect de ces instructions pourrait affecter la garantie et causer des dommages à la propriété et des blessures.

Avertissements concernant la connexion, l'installation et l'emplacement

• Ce manuel comprend des instructions de sécurité pour la personne qualifiée qui installe les ventilateurs.
• Inspecter le conteneur d'expédition et l'appareil à la recherche de dommages visibles qui auraient pu survenir en cours de transport. Ne pas utiliser si l'appareil est endommagé.
• Les ventilateurs sont conçus pour être installés dans des installations commerciales comme des bâtiments pour données informatiques où seuls des adultes sont normalement présents.
• Installer dans un environnement intérieur contrôlé, à l'écart de l'humidité, des températures extrêmes, des liquides et des gaz inflammables, des contaminants conducteurs, de la poussière et de la lumière directe du soleil.

- Pour un rendement optimal, maintenir la température intérieure entre 0 °C et 40 °C (32 °F et 104 °F).

- Ne pas tenter de modifier les trous du boîtier ou d'en percer de nouveaux pour le montage. Utiliser les trous de montage fournis.

- Installer conformément au Code national de l'électricité (modèles de 220 V et 240 V).

- Installer conformément aux normes ANSI/NFPA 70 de la National Electrical Code et au code canadien de l'électricité, partie I, C22.1 (modèles de 120 V).

- Pour réduire les risques d'incendie, raccorder uniquement à un circuit muni d'une protection contre les surcharges du circuit de dérivation maximum de 50 A conformément au National Electrical Code (NEC), ANSI/NFPA 70 ou au code local de l'électricité, partie I, C22.1 (modèles de 120 V).

- S'assurer d'utiliser une protection contre les surintensités de 16 220 V et 240 V).

- S'assurer d'utiliser une protection contre les surintensités de 20 120 V).

- L'équipement doit être connecté à une prise de courant du réseau mise à la masse.

- La fiche sur le cordon d'alimentation est conçue pour servir de dispositif de déconnexion. S'assurer que la prise de courant est installée à proximité de l'équipement et qu'elle est facilement accessible.

- Modèles d'entrée de l'appareil :

• Utiliser uniquement des types de cordons d'alimentation homologués SJT ou H05W-F conformément aux réglementations nationales.
• Utiliser des cordons d'alimentation dont le calibre est d'au moins 18 AWG (1,0 mm ² ).
• Utiliser uniquement des cordons d'alimentation comportant un conducteur de protection de mise à la masse et une prise de courant avec une connexion de mise à la masse.

- Fixer solidement les ventilateurs en place à l'aide de vis.

- Lorsque des outils sont utilisés, utiliser une protection pour les yeux et respecter toutes les précautions recommandées par le fabricant des outils et requises par les réglementations applicables.

- Le ventilateur ne nécessite aucun entretien de routine. Ne pas ouvrir le ventilateur, quelle que soit la raison. Il n'existe aucune pièce réparable par l'utilisateur à l'intérieur.

- Garder les cheveux, les vêtements et les objets lâches à l'écart des entrées des ventilateurs. Il y a risque de dommages à la propriété et de blessures.

- Ne pas obstruer les ouvertures du ventilateur. Ne pas bloquer, couvrir ou insérer des objets dans les ouvertures du ventilateur.

- Il n'est pas recommandé d'utiliser cet équipement pour des appareils de survie où une défaillance de cet équipement peut, selon toute vraisemblance, entraîner la défaillance de l'appareil de maintien des fonctions vitales ou affecter de façon majeure sa sécurité ou son efficacité.

Explication des symboles

	Mise en garde, risque de danger
	Mise en garde, pales de ventilateur mobiles

Installation recommandée (à l'intérieur)

Les ventilateurs montés à l'intérieur de l'enceinte pour montage mural aspirent de l'air hors de l'armoire pour permettre le refroidissement approprié de l'équipement.

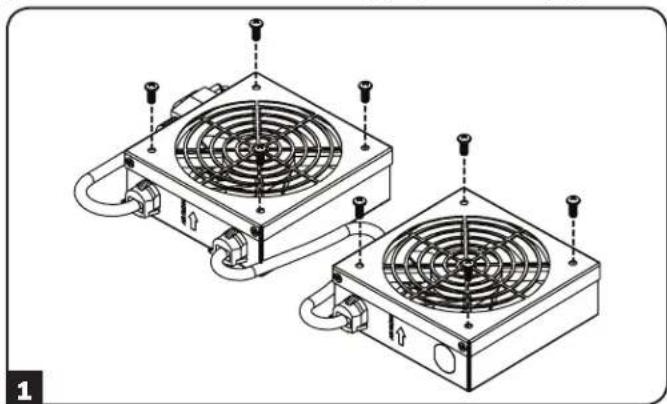

Retirer les vis en métal des déflecteurs de ventilateur.

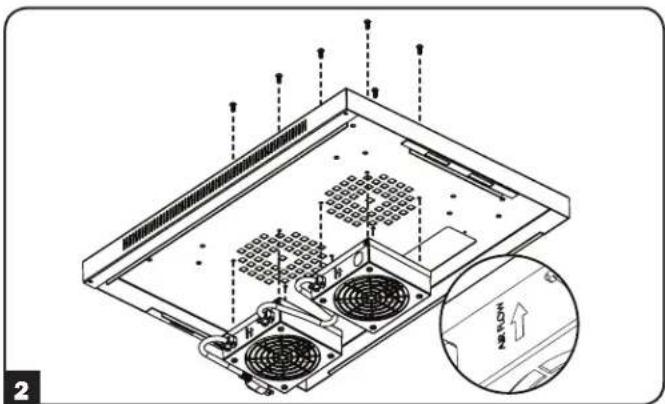

2 Pour une installation interne, placer les ventilateurs à l'intérieur de l'enceinte, puis les positionner sous les évents de l'enceinte. Pour aspirer de l'air chaud hors de l'enceinte, les flèches de débit d'air doivent pointer vers le haut de l'enceinte. Utiliser les vis en métal retirées à l'étape 1 pour fixer les ventilateurs à l'enceinte.

Remarque : Pour aspirer de l'air frais dans l'enceinte, retourner les ventilateurs de manière à ce que les flèches de débit d'air pointent vers le bas.

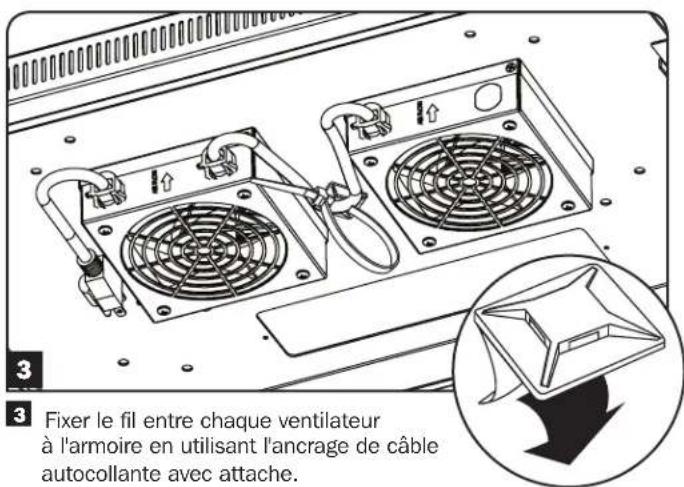

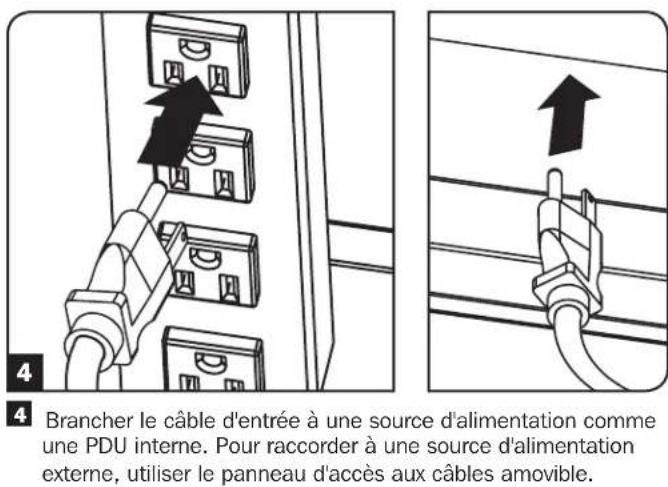

Installation alternative (à l'extérieur)

Les ventilateurs montés à l'extérieur de l'enceinte pour montage mural aspirent de l'air hors de l'armoire pour permettre le refroidissement approprié de l'équipement.

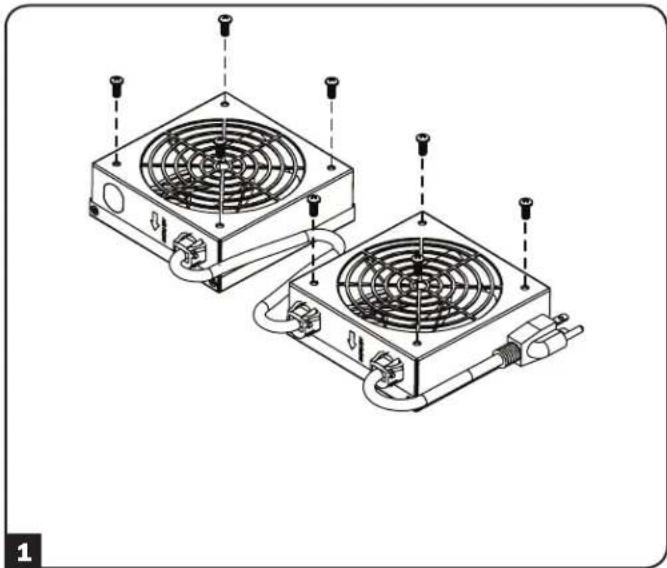

Retirer les vis en métal des déflecteurs de ventilateur.

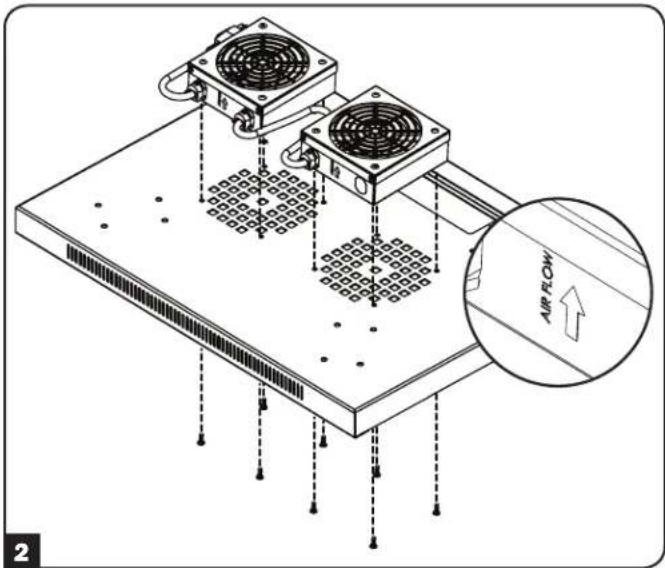

2 Pour une installation externe, placer les ventilateurs à l'extérieur de l'enceinte, puis les positionner sur les évents de l'enceinte. Pour aspirer de l'air chaud hors de l'enceinte, les flèches de débit d'air doivent pointer vers le haut. Utiliser les vis en métal retirées à l'étape 1 pour fixer les ventilateurs à l'enceinte.

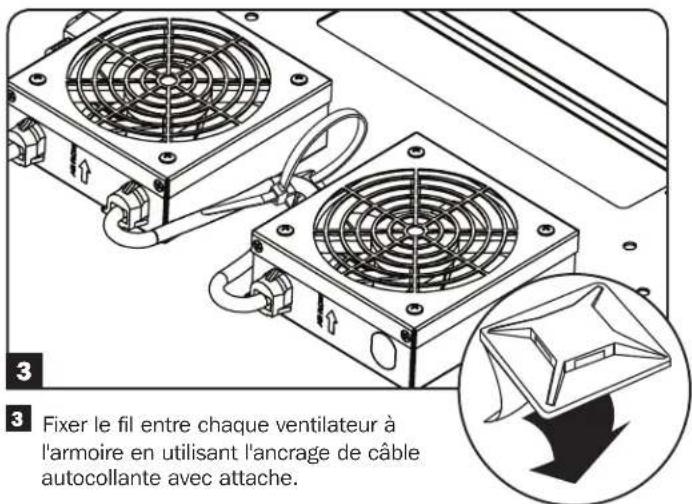

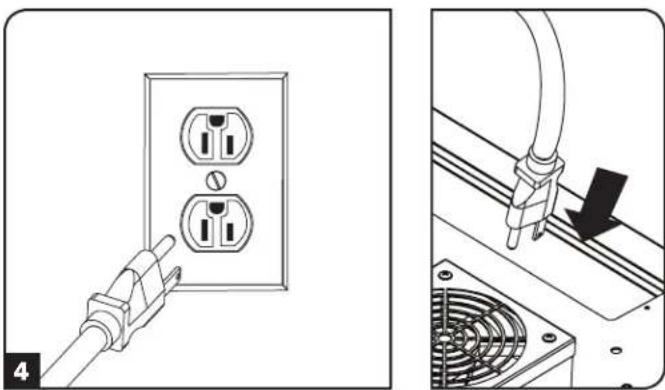

4 Brancher le câble d'entrée à une source d'alimentation comme une prise murale. Pour raccorder à une source d'alimentation interne, utiliser le panneau d'accès aux câbles amovible.

Garantie limitée de 2 ans

Le vendeur garantit que ce produit, s'il est utilisé conformément à toutes les instructions applicables, est exempt de tout défaut de matériaux et de fabrication pour une période de 2 ans à partir de la date d'achat initiale. Si le produit s'avère défectueux en raison d'un vice de matériau ou de fabrication au cours de cette période, le vendeur s'engage à réparer ou remplacer le produit, à son entière discrétion.

CETTE GARANTIE NE S'APPLIQUE PAS À L'USURE NORMALE OU AUX DOMMAGES RÉSULTANT D'UNE MAUVAISE UTILISATION, D'UN ABUS OU D'UNE NÉGLIGENCE. LE VENDEUR N'ACCORDE AUCUNE GARANTIE EXPRESSE AUTRE QUE LA GARANTIE EXPRESSÉMENT DÉCRITE DANS LE PRÉSENT DOCUMENT. SAUF DANS LA MESURE OÙ CELA EST INTERDIT PAR LE LOI EN VIGUEUR, TOUTE GARANTIE IMPLICITE, Y COMPRIS TOUTES LES GARANTIES DE QUALITÉ MARCHANDE OU D'ADAPTATION, SONT LIMITÉES À LA PÉRIODE DE GARANTIE CI-DESSUS ET CETTE GARANTIE EXCLUT EXPRESSÉMENT TOUS DOMMAGES DIRECTS ET INDIRECTS. (Certains États ne permettent pas de limitations sur la durée d'une garantie implicite, et certains États ne permettent pas l'exclusion ou la limitation des dommages fortuits ou consécutifs, de sorte que les limitations ou exclusions susmentionnées peuvent ne pas s'appliquer à vous. Cette garantie vous accorde des droits légaux spécifiques, et vous pouvez avoir d'autres droits qui varient d'une compétence à l'autre).

AVERTISSEMENT : L'utilisateur individuel doit prendre soin de déterminer avant l'utilisation si cet appareil est approprié, adéquat et sûr pour l'usage prévu. Puisque les utilisations individuelles sont sujettes à des variations importantes, le fabricant ne fait aucune déclaration ou garantie quant à l'aptitude ou l'adaptation de ces dispositifs pour une application spécifique.
