MANUAL DE USUARIO SRXFANWM Tripp Lite

Manual del Propietario

SmartRack®

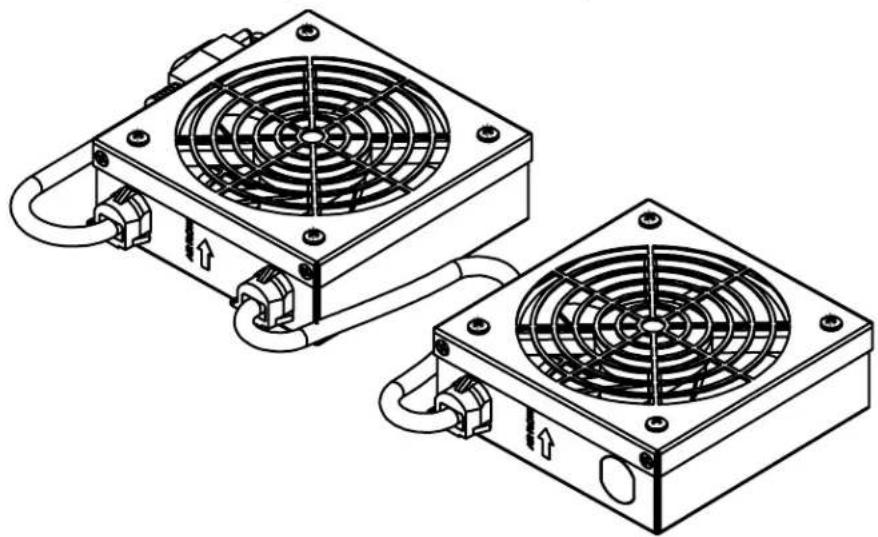

Juego de Ventiladores de Techo para Instalación en Panel

Modelo: SRFANWM

(Número de Serie: AG-0285)

Copyright © 2018 Tripp Lite. Todos los derechos reservados.

Instrucciones de Seguridad Importantes

CONSERVE ESTAS INSTRUCCIONES

Este manual contiene instrucciones y advertencias que deben observarse durante la instalación y operación del producto descrito en este manual. Lea cuidadosamente todas las instrucciones y advertencias antes de intentar la instalación. El no hacerlo puede afectar la garantía y causar daños a la propiedad y lesiones personales.

Advertencias sobre la Conexión, Instalación y Ubicación

• Este manual incluye medidas de seguridad para la persona calificada que instale los ventiladores.
• Inspeccione el contenedor de embarque y la unidad para detectar daños en el embarque. No use la unidad si está dañada.
• Los ventiladores están diseñadas para ser instaladas en ubicaciones comerciales, como racks de datos de TI en donde solo adultos están normalmente presentes.
• Instale en un entorno interior controlado lejos de humedad, temperaturas extremas, líquidos y gases inflamables, contaminantes conductores, polvo o luz solar directa.
• Para mejor desempeño, mantenga la temperatura interior entre 0 °C y 40 °C [32 °F y 104 °F].
• No intente modificar ni perforar orificios en el gabinete para la instalación. Use los orificios de instalación provistos.
• Instale de acuerdo con los Códigos Eléctricos Nacionales (NEC) (Modelos de 220-240V).
• Instale de acuerdo con los estándares del Código Eléctrico Nacional ANSI / NFPA 70 y Código Eléctrico Canadiense, Parte I, C22.1 (Modelos de 120V).
• Para reducir el riesgo de incendio, conecte solamente a un circuito provisto con una protección contra sobrecorrientes del circuito derivado según el Código Eléctrico Nacional, ANSI / NFPA 70 y el Código Eléctrico Canadiense, Parte I, C22.1 (Modelos de 120V).
• Asegúrese de usar la protección máxima de 16A contra sobrecorriente para la instalación, de conformidad con la especificación de la clavija y del equipo (Modelos de 220V \~ 240V).
• Asegúrese de usar la protección máxima de 20A contra sobrecorriente para la instalación, de conformidad con la especificación de la clavija y del equipo (Modelos de 120V).
• El equipo debe estar conectado a un tomacorrientes con conexión a tierra.
• La clavija en el cable de alimentación está diseñada para servir como dispositivo de desconexión. Asegúrese de que el tomacorrientes esté instalado cerca del equipo y sea fácilmente accesible.
• Modelos de entrada del aparato:
• Utilice sólo tipos de cable de alimentación SJT o H05W-F aprobados de conformidad con las regulaciones nacionales.
• Use cables de alimentación con un calibre mínimo de 18 AWG (1.0 mm ^2 ).
• Use sólo cables de alimentación con un conductor de tierra de protección y un tomacorrients con una conexión de tierra.
• Fije firmemente los ventiladores en su lugar con los tornillos.
• Al usar herramientas, use protectores para los ojos y siga todas las precauciones recomendadas por el fabricante de la herramienta y las requeridas por los reglamentos aplicables.
• El ventilador no requiere mantenimiento de rutina. No abra el ventilador por ningún motivo. No contiene partes a las que el usuario pueda dar servicio.
• Mantenga cabello, ropa y objetos sueltos alejados de las tomas de los ventiladores. Existe el riesgo de daño a la propiedad y lesión personal.
• No obstruya las aberturas del ventilador. No bloquee, cubra o inserte objetos en las aberturas del ventilador.
• No se recomienda el uso de este equipo en aplicaciones de soporte de vida en donde razonablemente se pueda esperar que la falla de este equipo cause la falla del equipo de soporte de vida o afectar significativamente su seguridad o efectividad.

Explicación de los símbolos

	Precaución, Riesgo de Daño
	Precaución, Aspas de Ventilador en Movimiento

Instalación Recomendada (Interior)

Los ventiladores instalados dentro del gabinete para instalación en pared expulsan aire del gabinete para proporcionar enfriamiento adecuado al equipo.

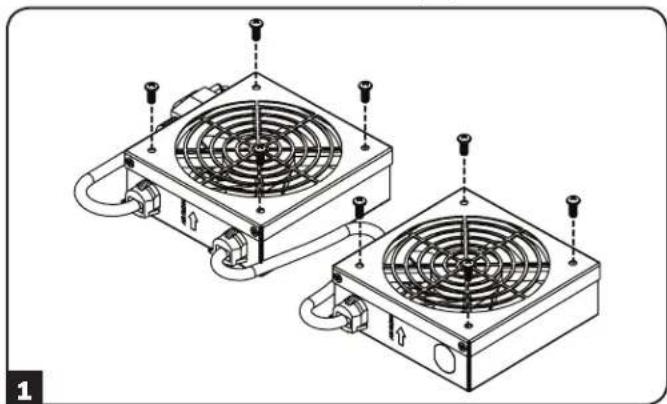

1 Retire los tornillos de metal de la las cubiertas de la ventilación.

2 Para la instalación interna, coloque los ventiladores dentro del gabinete y coloque bajo la ventilación del gabinete. Para extraer el aire caliente del gabinete, las flechas del flujo de aire deben apuntar hacia la parte superior del gabinete. Use los tornillos de metal retirados en el Paso 1 para fijar los ventiladores al gabinete.

Nota: para jalar el aire frío al gabinete, pliegue las unidades de ventilador de modo que las flechas de flujo de aire de apunten hacia abajo.

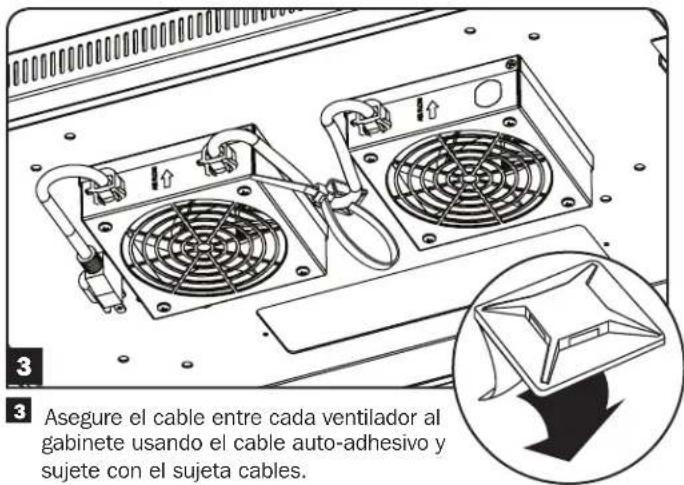

Asegure el cable entre cada ventilador al gabinete usando el cable auto-adhesivo y sujete con el sujeta cables.

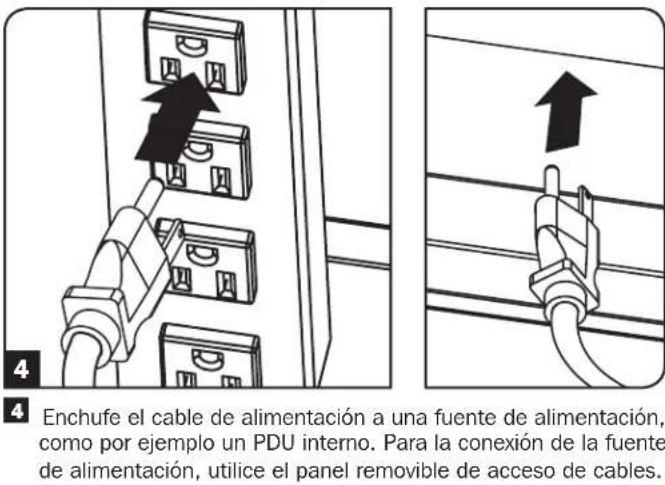

4 4 Enchufe el cable de alimentación a una fuente de alimentación, como por ejemplo un PDU interno. Para la conexión de la fuente de alimentación, utilice el panel removable de acceso de cables.

Instalación alternativa (Exterior)

Los ventiladores instalados fuera del gabinete para instalación en pared expulsan aire del gabinete para proporcionar enfriamiento adecuado al equipo.

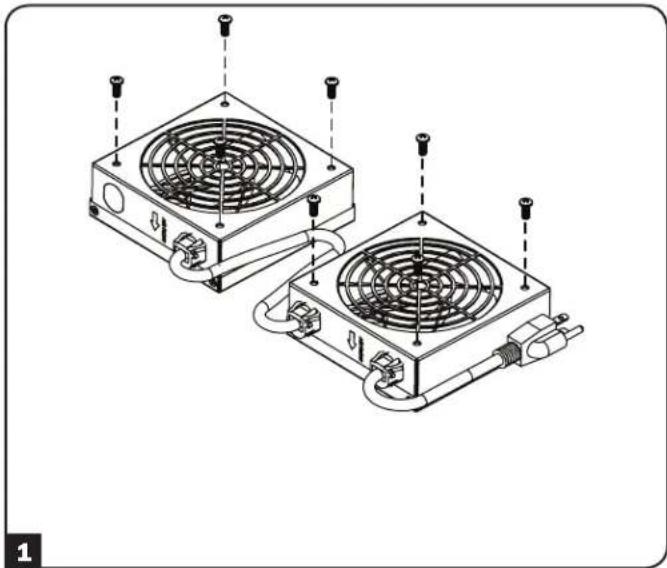

1 Retire los tornillos de metal de la las cubiertas de la ventilación.

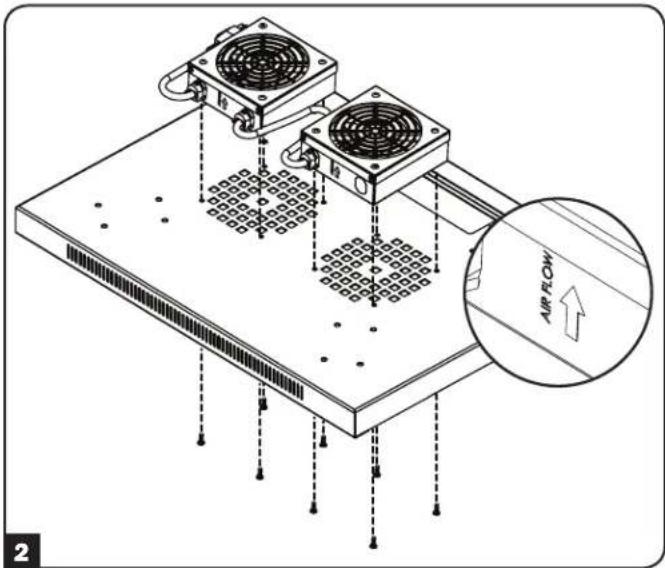

2 Para la instalación externa, coloque los ventiladores fuera del gabinete y posicionelos en la parte superior de las ventilas del gabinete. Para extraer el aire caliente del gabinete, las flechas del flujo de aire deben apuntar hacia arriba. Use los tornillos de metal retirados en el Paso 1 para fijar los ventiladores al gabinete.

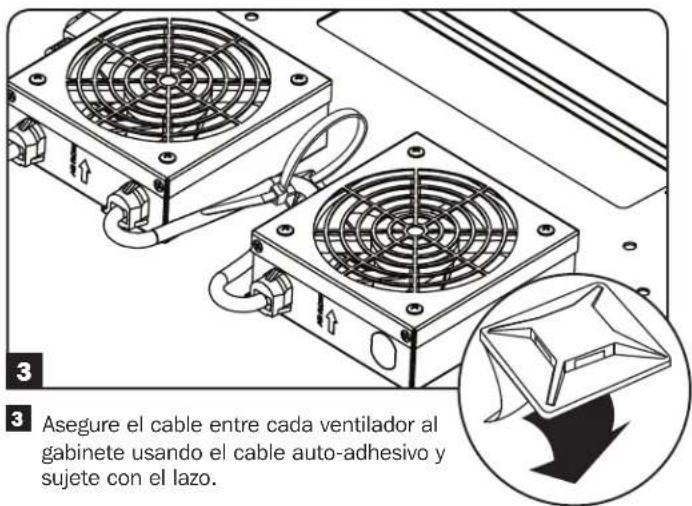

3 Asegure el cable entre cada ventilador al gabinete usando el cable auto-adhesivo y sujete con el lazo.

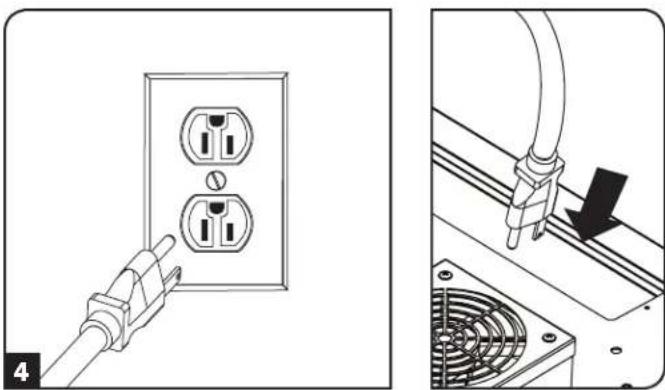

4 Enchufe el cable de alimentación en una fuente de alimentación, como un tomacorrientes de pared. Para la conexión a un PDU interno, utilice el panel removable para acceso de cables.

Garantía

Garantía Limitada por 2 Años

El vendedor garantiza este producto, si se usa de acuerdo con todas las instrucciones aplicables, de que está libre de defectos en material y mano de obra por un período de 2 años a partir de la fecha de compra inicial. Si el producto resulta defectuoso en material o mano de obra dentro de ese período, el vendedor reparará o reemplazará el producto a su entera discreción.

ESTA GARANTÍA NO SE APLICA AL DESGASTE NORMAL O A LOS DAÑOS QUE RESULTEN DE ACCIDENTES, USO INCORRECTO, USO INDEBIDO O NEGLIGENCIA. EL VENDEDOR NO OTORGA GARANTÍAS EXPRESAS DISTINTAS A LA ESTIPULADA EN EL PRESENTE, SALVO EN LA MEDIDA EN QUE LO PROHÍBAN LAS LEYES APLICABLES, TODAS LAS GARANTÍAS IMPLÍCITAS, INCLUYENDO TODAS LAS GARANTÍAS DE COMERCIALIZACIÓN O IDONEIDAD, ESTÁN LIMITADAS EN DURACIÓN AL PERÍODO DE GARANTÍA ESTABLECIDO; ASIMISMO, ESTA GARANTÍA EXCLUYE EXPRESAMENTE TODOS LOS DAÑOS INCIDENTALES E INDIRECTOS. (Algunos estados no permiten limitaciones en cuanto a la duración de una garantía y algunos estados no permiten la exclusión o limitación de daños incidentales o indirectos, de modo que las limitaciones anteriores pueden no aplicar para usted. Esta garantía le otorga derechos legales específicos y usted puede tener otros derechos que pueden variar de una jurisdicción a otra).

ADVERTENCIA: antes de usarlo, cada usuario debe tener cuidado al determinar si este dispositivo es adecuado o seguro para el uso previsto. Ya que las aplicaciones individuales están sujetas a gran variación, el fabricante no garantiza la adecuación de estos dispositivos para alguna aplicación específica.
