Caractéristique	Détails
Type de produit	PDU (Unité de Distribution d'Alimentation)
Nombre de prises	12 prises IEC C13
Capacité de charge	16 A maximum
Tension d'entrée	230 V
Dimensions	Longueur : 48 cm, Largeur : 10 cm, Hauteur : 4 cm
Poids	2,5 kg
Matériau du boîtier	Acier
Installation	Montage en rack 19 pouces
Protection contre les surtensions	Non spécifié
Utilisation recommandée	Idéal pour les centres de données et les environnements de serveur
Maintenance	Vérification régulière des connexions et de l'état des prises
Consignes de sécurité	Ne pas dépasser la capacité de charge, installation par un professionnel recommandée
Garantie	Garantie limitée de 5 ans

FOIRE AUX QUESTIONS - PDU12IEC Tripp Lite

Qu'est-ce qu'un PDU et à quoi sert le Tripp Lite PDU12IEC ?

Un PDU (Power Distribution Unit) est un appareil qui distribue l'alimentation électrique à plusieurs équipements. Le Tripp Lite PDU12IEC permet de gérer l'alimentation pour plusieurs appareils via ses prises IEC.

Comment installer le Tripp Lite PDU12IEC ?

Pour installer le PDU, fixez-le à un rack à l'aide des vis fournies, branchez l'alimentation principale dans la prise d'entrée du PDU, puis connectez vos équipements aux prises de sortie.

Le Tripp Lite PDU12IEC est-il compatible avec tous les appareils électriques ?

Le PDU est conçu pour des appareils compatibles avec des prises IEC. Assurez-vous que vos appareils respectent les spécifications de tension et de courant du PDU.

Que faire si le PDU ne s'allume pas ?

Vérifiez que le cordon d'alimentation est correctement branché et que la source d'alimentation fonctionne. Assurez-vous également que le PDU n'est pas en mode de protection ou en surcharge.

Comment réinitialiser le Tripp Lite PDU12IEC après une surcharge ?

Débranchez tous les appareils connectés, attendez quelques minutes, puis reconnectez l'alimentation pour réinitialiser le PDU.

Le Tripp Lite PDU12IEC a-t-il une protection contre les surtensions ?

Non, le Tripp Lite PDU12IEC ne dispose pas de protection intégrée contre les surtensions. Il est recommandé d'utiliser un dispositif de protection contre les surtensions séparé.

Quelle est la capacité maximale du Tripp Lite PDU12IEC ?

La capacité maximale est généralement indiquée dans le manuel d'utilisation, mais elle est souvent de 10 A (ampères) à 230 V, soit environ 2 300 W (watts).

Comment nettoyer le Tripp Lite PDU12IEC ?

Débranchez le PDU et utilisez un chiffon sec et propre pour enlever la poussière. Évitez d'utiliser des produits chimiques ou des nettoyants liquides.

Où trouver le manuel d'utilisation du Tripp Lite PDU12IEC ?

Le manuel d'utilisation peut être téléchargé depuis le site web de Tripp Lite dans la section support ou documentation.

MODE D'EMPLOI PDU12IEC Tripp Lite

Barre d'alimentation de montage en bâti pour PDU pour bâtis de 48,26 cm (19 po)

Modèle : PDU12IEC

(N° de Série : AGIB24016RMPDU)

Importants Consignes de Sécurité

Installation 10

Spécifications 12

Garantie Limitée 12

Pycckn 13

Copyright 2019 Tripp Lite. Tous droits réservés.

Importants consignes de sécurité

Le présent guide contient des instructions importantes sur l'installation et l'utilisation appropriées des plaquettes d'alimentation en bâti Tripp Lite. CONSERVEZ CES INSTRUCTIONS EN LIEU SÛR.

Ne reliez pas votre plaquette d'alimentation à une prise de secteur non mise à la terre. N'utilisez pas de rallonges électriques ou d'adaptateurs qui coupent la connexion de mise à la terre. Notre plaquette d'alimentation est conçue uniquement pour un usage intérieur. Installez-la loin des appareils qui émettent de la chaleur comme les radiateurs ou les registres de chaleur. Ne l'installez pas en présence d'humidité excessive ou autres impuretés conductrices. N'installez jamais de câbles électriques pendant un orage.

L'alimentation électrique de chaque dispositif branché sur votre plaquette d'alimentation ne doit pas dépasser l'intensité nominale de la prise de votre plaquette (voir Spécifications). L'alimentation électrique totale de tous les dispositifs branchés sur votre plaquette d'alimentation ne doit pas dépasser la charge nominale maximale de cette dernière (voir Spécifications).

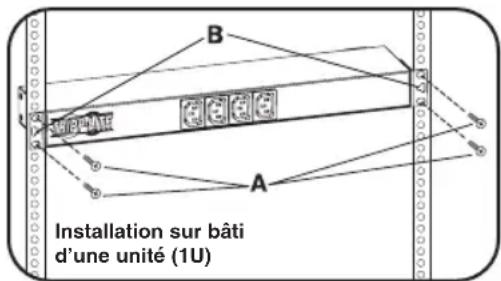

Installation sur le côté d'un bâti (1U)

Pour installer l'unité sur un bâti : Insérez quatre vis (A) pour bâti fournies par l'utilisateur dans les oreilles de montage de l'unité (B) et dans les rails du bâti, tel qu'indiqué. L'utilisateur devra déterminer l'adaptation des vis du bâti pour soutenir l'appareil avant son installation.

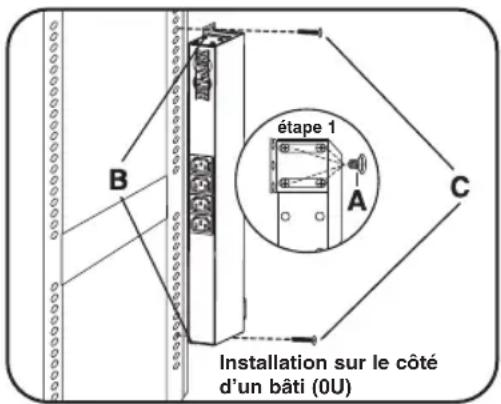

1. Orientez de nouveau les oreilles de montage :

Dévissez les vis (A) qui retiennent les oreilles de montage de l'unité (B) aux côtés de l'appareil. Utilisez les vis de l'étape 1 (A) pour relier les oreilles de montage (B) à l'unité, tel qu'indiqué. N'utilisez que les vis fournies par le fabricant ou l'équivalent (N° 6-32, 0,6 cm (0,25 po) à tête plate).

1. Montez l'unité à l'extérieur des rails du bâti : insérez quatre vis (C) fournies par l'utilisateur ou des pièces de montage équivalentes dans les oreilles de montage de l'unité (B) et dans le côté du bâti, tel qu'indiqué. L'utilisateur devra déterminer l'adaptation des pièces de montage fournies par l'utilisateur pour soutenir l'appareil dans le bâti avant son montage.

Fixation murale et installation sous un comptoir

Orientez de nouveau les oreilles de montage de l'unité selon les instructions d'installation sur le côté d'un bâti (OU) ci-dessus, puis insérez quatre vis fournies par l'utilisateur ou des pièces de montage équivalentes dans les oreilles de montage de l'unité et dans la surface de fixation. L'utilisateur devra déterminer l'adaptation des pièces de montage fournies par l'utilisateur pour soutenir l'appareil dans le bâti avant son montage.

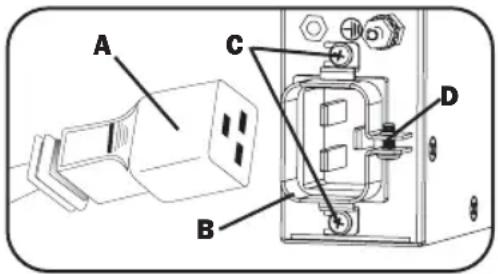

Connecteur la PDU

Remarque: La PDU12IEC ne compte pas de cordon d'alimentation. Elle compte juste une prise d'entrée IEC C20. Pour connecter la PDU12IEC à l'alimentation du secteur, l'utilisateur doit fournir un cordon d'alimentation amovible avec une fiche IEC C19 à une extrémité et une fiche appropriée pour les prises électriques locales à l'autre extrémité.

Fixer le cordon d'alimentation inclus à la PDU en insérant le connecteur IEC C19 (A) du cordon d'alimentation dans la bride du câble et l'entrée d'alimentation IEC C20 (B) qui se trouve près de l'extrémité de la PDU. Installer la bride du câble au châssis de la PDU (C) en utilisant les vis fournies. Installer et serrer ensuite la troisième vis (D) au besoin pour retenir la connexion du cordon d'alimentation. Connecter l'autre extrémité du cordon d'alimentation d'entrée à une source compatible d'alimentation CA, comme un onduleur, une PDU ou une prise électrique.

Compatible mondialement pour une flexibilité d'application maximum

La PDU12IEC accepts one alimentation d'entrée de 16 A sur une plage de 100 à 240 V, ce qui la rend compatible mondiallement. L'entrée IEC C20 accepts tout cordon d'alimentation spécifique du pays avec un connecteur IEC C19 et les 12 sorties IEC C13 (quatre à l'avant, huit à l'arrête) et les deux sorties arrêté IEC C19 offrent une flexibilité supplémentaire lorsque plusieurs pièces d'équipement sont connectées. Toutes les sorties peuvent être adaptées pour des applications spécifiques avec un adaptateur de fiche approprié.

Disjoncteurs

Si l'appel de courant du matériel branché à votre plaquette d'alimentation excède la charge nominale maximale de votre unité (voir Spécifications) pendant plusieurs secondes, un disjoncteur se déclenchera pour éviter tout dommage. Lorsqu'un disjoncteur se déclenche, son plongeur se soulève. Retirez alors l'équipement excédentaire et laissez le disjoncteur refroidir pendant une minute avant de rabaisser le plongeur et de réarmer le disjoncteur.

Patte de mise à la terre

Utilisez cette vis (près des bornes de l'unité) pour relier votre plaquette d'alimentation à la terre.

Tension nominale/fréquence : De 100 V à 240 V / 50 ou 60 Hz

Charge nominale de prise : 15 ampères pour 100 à 120 V ou 16 ampères pour 208 à 240 V

Bornes de courant alternatif : 4 x IEC C13 (avant), 8 x IEC C13 / 2 x IEC C19 (arrière)

Cordon d'alimentation en courant alternatif : N/A (IEC C20 inlet)

Charge nominale maximale (ampères) : 16 (ampères)

Disjoncteurs à réarmement : 2 x 16 ampères

Le vendeur garantit que ce produit, s'il est utilisé selon toutes les directives applicables, est exempt de defaults d'origine de matériel et de main-d'œuvre pour une période de 5 ans (à l'exception des batteries internes du système UPS hors des É. U. et du Canada, 1 an) à partir de la date initiale d'achat. Si le produit s'avère défectueux en matériel ou en main-d'œuvre durant cette période, le vendeur réparera ou remplacera le produit à sa discrétion. Vous pouvez obtenir un service selon cette garantie seulement en livrant ou en expédiant le produit (avec les frais d'expédition et de livraison prépayés) à : Tripp Lite, 1111 W. 35th Street, Chicago, IL 60609 USA. Le vendeur paiera les frais d'expédition de retour. Visitez www. triplite. com/support avant d'envoyer un équipement pour réparations.

LA PRESENTE GARANTIE NE S'APPLIQUE PAS À L'USURE NORMALE OU AUX DOMMAGES RÉSULTANT D'UN ACCIDENT, D'UNE MAUVAISE UTILISATION, D'UNE UTILISATION IMPROPRE OU D'UNE NÉLGENCE. LE VENDEUR NE DONNE AUCUNE GARANTIE EXPRESSE AUTRE QUE LA GARANTIE EXPRESSEMENT PRÉVUE AUX PRESENTES. SAUF DANS LA MESURE OÜ LA LOI APPLICABLE L'INTERDIT, TOUTES LES GARANTIES IMPLICITES, Y COMPRIS TOUTES LES GARANTS DE QUALITE MARCHANDE OU DE BON FONCTIONNEMENT, SONT LIMITÉES, EN DURée, À LA PÉRIODE DE GARANTIE SUSMENTIONNÉE ET CETTE GARANTIE EXCLUT EXPRESSEMENT TOUS LES DOMMAGES ACCESSOIRES ET INDIRECTS. (Puisque certains États et provinces n'autorisent pas les limites quant à la durée d'une garantie tacite ni ne permettent l'exclusion ou la limitation des dommages accessoires ou indirects, les limitations ou exclusions susmentionnées peuvent ne pas s'appliquer à l'acheteur. La présente garantie vous accorde certains droits particuliers reconns par la loi; d'autres droits peuvent aussi s'appliquer en fonction de votre région).

AVERTISSEMENT : L'utilisateur individuel devrait s'assurer de déterminer avant utilisation si cet appareil est approprié, ajustat ou sécuritaire pour l'utilisation prévue. Puisque les utilisations individuelles sont sujettes à d'importantes variations, le fabricant ne fait aucune déclaration ni n'émet aucune garantie de qualité commerciale ou d'adaptation à une utilisation particulière pour cet appareil.

La politique de Tripp Lite en est une d'amélioration continue. Les spécifications sont sujettes à changement sans préavis.
