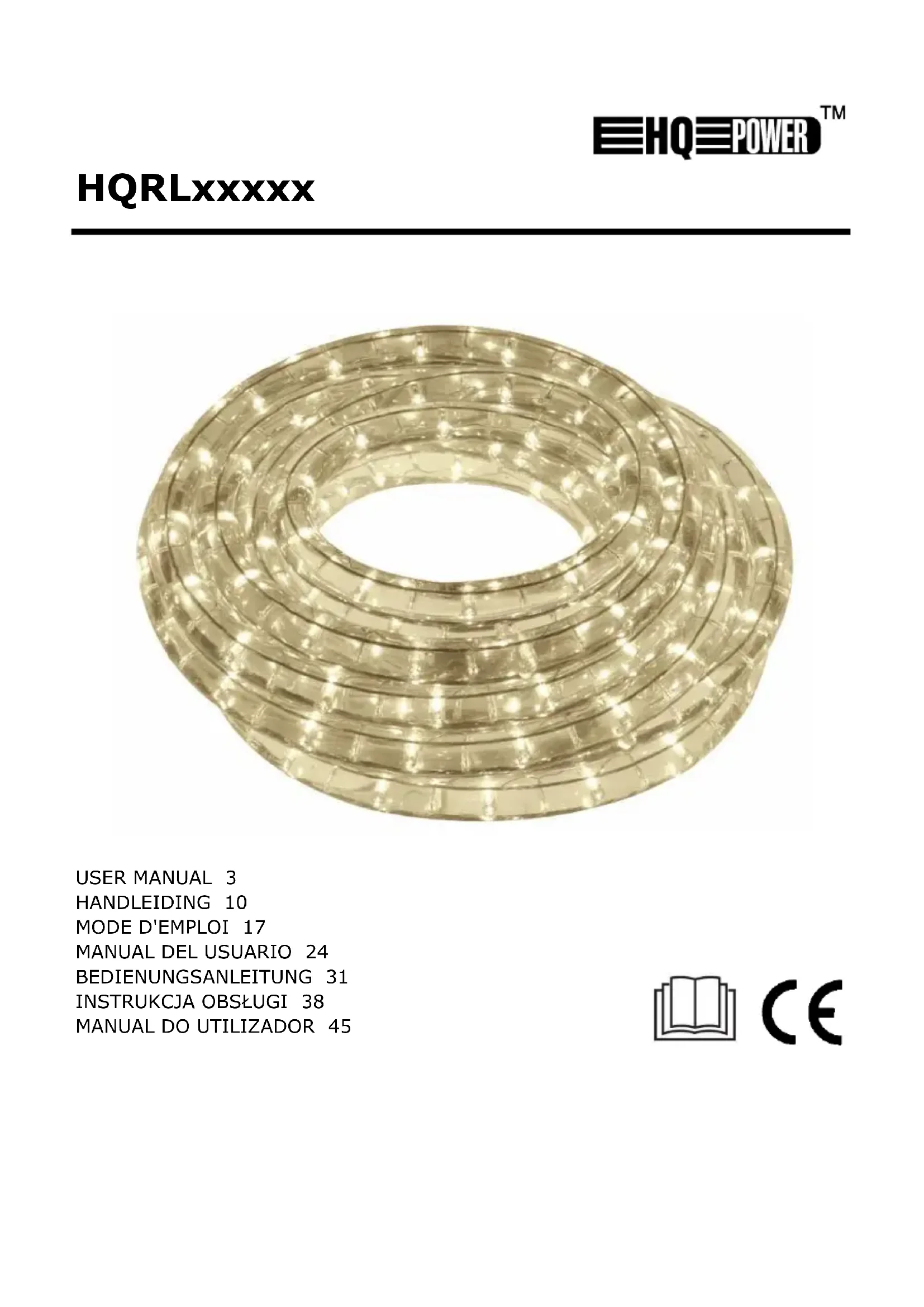

HQRL09006 - Éclairage HQ Power - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Ruban LED flexible
Marque	HQ Power
Modèle	HQRL09006
Couleur de la lumière	Jaune
Longueur du ruban	9 mètres
Diamètre du ruban	13 mm
Nombre de LED par mètre	36 LED/m
Distance entre les LED	2.78 cm
Consommation électrique	3 W/m (27 W total)
Alimentation	220-240 V~, 50/60 Hz
Indice de protection (IP)	IP44 (usage intérieur/extérieur)
Longueur du câble d'alimentation	1.5 m
Possibilité de découpe	Tous les 1 m (marques de coupe X)
Longueur maximale assemblée	45 m
Rayon de courbure minimal	30 cm
Connecteurs disponibles	Inline, L, T, X (réf. HQRL99xxx)
Classe électrique	Classe II
Température de fonctionnement	Usage extérieur, éviter surchauffe
Entretien	Débrancher avant nettoyage ; utiliser un chiffon sec
Réparabilité	LED non remplaçables ; sections défectueuses à couper et reconnecter
Garantie	24 mois (usage domestique) ; 6 mois (usage professionnel)

FOIRE AUX QUESTIONS - HQRL09006 HQ Power

Puis-je découper le ruban LED à n'importe quel endroit ?

Non, vous devez découper uniquement aux marques de coupe signalées par le symbole X sur la gaine. Cela garantit le bon fonctionnement électrique.

Comment connecter plusieurs rubans entre eux ?

Utilisez des connecteurs spécifiques (inline, L, T ou X) adaptés au diamètre 13 mm. Appliquez de la colle uniquement sur les parties plastiques, pas sur les conducteurs, et laissez sécher 15 minutes avant utilisation.

Quelle est la longueur maximale que je peux assembler ?

La longueur maximale totale est de 45 mètres. Au-delà, il y a un risque de surchauffe et d'incendie.

Ce ruban est-il adapté à un usage extérieur ?

Oui, l'indice de protection IP44 le rend résistant aux projections d'eau, donc utilisable en extérieur. Cependant, protégez les connexions avec des joints étanches.

Puis-je utiliser ce ruban pour l'éclairage principal d'une pièce ?

Non, ce produit n'est pas conçu pour l'éclairage d'une pièce d'un ménage. Il est destiné à un usage décoratif ou d'accentuation.

Que faire si une section du ruban ne s'allume pas ou clignote ?

Débranchez immédiatement le ruban. Coupez la section défectueuse aux marques de coupe et reconnectez les sections saines avec des connecteurs adaptés.

Quel est le rayon de courbure minimal à respecter ?

Le rayon de courbure minimal est de 30 cm. Ne faites pas d'angles aigus ; utilisez des connecteurs pour les angles.

Comment installer le ruban sans risquer de l'endommager ?

Avant l'installation, branchez le ruban quelques minutes pour le réchauffer et le rendre plus flexible. Débranchez-le avant de le fixer. Utilisez les clips de montage (réf. HQRL99003).

Puis-je remplacer une LED défectueuse ?

Non, les LED ne sont pas remplaçables. En cas de défaut, coupez la section à la marque de coupe la plus proche et reconnectez avec un connecteur.

Comment nettoyer le ruban LED ?

Débranchez le ruban avant tout nettoyage. Utilisez un chiffon sec ou légèrement humide. Ne plongez jamais le ruban ou le connecteur dans l'eau.

MODE D'EMPLOI HQRL09006 HQ Power

Informations environnementales importantes concernant ce produit

Ce symbole sur l'appareil ou l'emballage indique que l'élimination d'un appareil en fin de vie peut polluer l'environnement. Ne pas jeter un appareil électrique ou électronique (et des piles évèntuelles) parmi les déchets municipaux non sujets au tri sélectif; une déchetterie traitera l'appareil en question. Renvoyer l'appareil à votre fournisseur ou à un service de recyclage local. Respecter la réglementation locale relative à la protection de l'environnement.

En cas de questions, contacter les autorités locales pour élimination.

Nous vous remercions de votre achat! Lire attentivement le présent mode d'emploi avant la mise en service de l'appareil. Si l'appareil a été endommagé pendant le transport, ne pas l'instruire et consulter libre revendeur.

2. Consignes de sécurité

Lire et comprendre ce mode d'emploi et toutes les consignes de sécurité avant d'utiliser l'appareil.

Cet appareil ne convient pas à l'éclairage d'une pièce d'un ménage.

Classe 2.

• Cet appareil peut être utilisé par des enfants âgés de 8 ans et plus et des personnes manquant d'expérience et de connaissances ou dont les capacités physiques, sensorielles ou mentales sont réduites, si elles ont été formées et encadrées quant à l'utilisation de l'appareil d'une manière sure et connaissent les risques encourus. Ne pas laisser les enfants jouer avec l'appareil. Le nettoyage et l'entretien ne doivent pas être effectués par des enfants sans surveillance.
• Ne pas relier le flexible lumineux à l'alimentation lorsqu'il est dans son emballage ou enroulé.
• Ne pas utiliser le flexible lumineux s'il est couvert ou encastré dans une surface.
• Toujours déconnecter l'appareil lorsque l'appareil n'est pas utilisé ou avant de le nettoyer. Tirer sur la fiche pour débrancher l'appareil; ne pas tirer sur le cable.
• Si le câble flexible externe est endommagé, il doit être remplacé par le fabricant, son service technique ou toute autre personne qualifiée, pour éviter tout danger.
• Disposer les câbles de telle manière que personne ne puisse marcher ou trabucher dessus, particulièrement au niveau des fiches, des prises de courant et de la sortie de l'appareil.
• Enlever tout matériel inflammable à proximité de l'appareil avant la mise en service.
• Ne pas installer l'appareil sur une surface inflammable (p. ex. linoleum, moquette, bois, papier, carton, plastique, etc.).

• Protégerez l'appareil des sources de chaleur telles que les radiateurs, climatiseurs, poêles ou toutes autres unités (y compris les amplificateurs) produisant de la chaleur.
• Ne jamais démonter ni ouvrir le boîtier. L'appareil ne contient aucune pièce réparable par l'utilisateur. Ne jamais utiliser l'appareil si le boîtier est ouvert.
• Ne pas utiliser l'appareil s'il est visiblement endommagé. Ne pas utiliser l'appareil si le câble d'alimentation est endommagé.
• Toujours monter l'appareil de manière sûre et stable. Monter l'appareil dans un endroit offrant une ventilation appropriée. L'entretien doit uniquement être effectué par un technicien qualifié.
• Toujours brancher l'appareil sur une prise appropriée (voir étiquette sur l'appareil).
• Toujours installer l'appareil dans un endroit bien ventilé.
• Cet appareil ne convient pas à un fonctionnement continu : des pauses régulières prolongeront la durée de vie. Pour maintenir la valeur IP, tous les accessoires doivent être soigneusement collés en position. Laisser effectuer par un technicien qualifié.
• Les flexibles lumineux doivent être déroulés pour éviter l'accumulation de chaleur. L'accumulation de chaleur peut entraîner des situations dangereuses : incendie, fusion, câblage non isolé, etc.
• Il n'est pas possible de replacer les LED et les lampes.
• Contrôler le flexible lumineux pour détecter des dommages mécaniques ou l'usure. Ne pas utiliser le flexible lumineux s'il est endommagé.
• Si une section du flexible lumineux ne s'illumine pas ou clignote, débrancher le flexible lumineux et ne pas l'utiliser. Couper les sections défectueuses et reconnecter avec des connecteurs.

3. Directives générales

• Se référer à la garantie de service et de qualité Velleman en fin de ce mode d'emploi.
• Toute modification est interdite pour des raisons de sécurité. Les dommages occasionnés par des modifications par le client ne tombent pas sous la garantie. N'utiliser l'appareil qu'à sa fonction prévue. Un usage impropre annule d'office la garantie.
• La garantie ne s'applique pas aux dommages survenus en négligeant certaines directives de ce mode d'emploi et votre revendeur déclinera toute responsabilité pour les problèmes et les défauts qui en résultent.
• Ni Velleman Group nv ni ses distributeurs ne peuvent être tenus responsables des dommages exceptionnels, imprévus ou indirects, quelles que soient la nature (financière, corporelle, etc.), causés par la possession, l'utilisation ou le dysfonctionnement de ce produit. Garder ce mode d'emploi pour toute référence ultérieure.

4. Description

	partie	description
1	câble d'alimentation
2	connecteur d'alimentation	rattaché le câble d'alimentation au flexible lumineux
3	flexible lumineux	les câbles interieurs passent horizontallyment par le flexible lumineux ; peut être découvert à certaines longueurs (marques de coupe indiquées sur la gaine ×)
4	capuchon	protège les extrémités exposées du flexible lumineux
5	colle	appliquer seulement de la colle sur les parties en plastique - non pas sur les parties conductrices.

5. Test initial

Toujours se référer aux consignes de sécurité ci-dessus.

Tester le flexible lumineux et laisser connecté pour réchauffer le plastique. Cela le rend plus flexible lors du montage.

6. Assembler les flexibles lumineux

Confier l'installation à un technicien qualifié.

Déconnecter le flexible lumineux du réseau électrique avant de l'installer.

6.1 Connecter le connecteur d'alimentation

1. Glisser la gaine thermoretractable sur le flexible lumineux.
2. èrement et connectées au câble d'alimentation du flexible lumineux.

1. Enforcer le connecteur d'alimentation fermement dans la gaine du connecteur.
2. Utiliser un pistolet à air chaud pour sertir la gaine thermorétractable sur le connecteur.

6.2 Découper les flexibles lumineux

1. S'assurer d'éteindre l'appareil.
2. Le flexible lumineux peut être découpé à certaines longueurs. Les marques de coupe sont indiquées par le symbole suivant : X. Découper seulement au niveau des marques de coupe X.
3. Utiliser un cutter pointu et faire une encoche nette et droite.

6.3 Assemblage avec connecteurs

Voir Spécifications pour les références.

La longueur du flexible lumineux assemblé est de 45 m au maximum. Excéder la longueur maximale pourrait entraîner de la surchauffe et causer un incendie.

1. S'assurer d'éteindre l'appareil.
2. Utiliser des connecteurs (inline, L, T ou en X) pour connecter les sections du flexible lumineux.
3. Toujours veiller à ce que les broches soient correctement connectées au manchon.

1. Appliquer de la colle, serrer fermement les 2 parties et s'assurer que le tout soit bien fixé. Appliquer seulement de la colle sur les parties en plastique - non pas sur les parties conductrices.
2. Laisser sécher le tout pendant environ 15 minutes avant de l'utiliser.

6.4 Placer les capuchons

Voir Spécifications pour les références.

Placer les capuchons comme suit :

1. Appliquer la colle spéciale sur le flexible lumineux. Appliquer seulement de la colle sur les parties en plastique - non pas sur les parties conductrices.
2. Placer soigneusement le bouchon sur l'extrémité du flexible lumineux.

1. Important : Laisser sécher le tout pendant environ 15 minutes avant de l'utiliser.

6.5 Former le flexible lumineux

1. Déconnecter le flexible lumineux du réseau électrique avant de l'installer.
2. La longueur du flexible lumineux assemblé est de 45 m au maximum. Excéder la longueur maximale pourrait entraîner une surchauffe et causer un incendie.
3. Le rayon de courbure du flexible lumineux est de 30 cm au minimum, ne pas faire d'angles aigus. Utiliser des connecteurs pour faire des angles aigus.

Rayon de courbure \( r = \min. \, 30 \, \text{cm} \)

1. Plier le flexible lumineux en se référant aux illustrations à la page 2.

7. Installation

1. Après la formation du flexible lumineux, tester de nouveau comme décrit ci-dessus.
2. Si le flexible lumineux formé fonctionne normalement, continuer avec le montage. Laisser le flexible lumineux connecté pour réchauffer le plastique. Cela le rend plus flexible lors du montage.
3. Déconnecter le flexible lumineux du réseau électrique avant de l'installer.

8. Emploi

Vérifier le flexible lumineux avant chaque emploi. Toujours se référer aux consignes de sécurité ci-dessus.

9.1 Flexibles lumineux LED

flexibles lumineux LED - spécifications communes

alimentation	220-240 V~, 50/60 Hz
LED/m	36
distance entre les LED	2.78 cm
indice IP	IP44
diamètre	Ø 13 mm
longueur du;cable	1.5 m

flexibles lumineux LED - 45 m - spécifications individuelles

peut être coupé

1 m

flexibles lumineux LED - 45 m - spécifications individuelles

code produit	couleur	consommation
HQRL45001	blanc froid	2.5 W/m
HQRL45002	blanc chaud	2.5 W/m
HQRL45003	rouge	3.0 W/m
HQRL45004	vert	2.5 W/m
HQRL45005	bleu	2.5 W/m
HQRL45006	jaune	3.0 W/m
HQRL45007	rose	2.5 W/m

flexibles lumineux LED - 9 m - spécifications communes

peut être coupé

1 m (HQRL09010 = 3 m)

flexibles lumineux LED - 9 m - spécifications individuelles

code produit	couleur	consommation
HQRL09001	blanc froid	2.5 W/m
HQRL09002	blanc chaud	2.5 W/m
HQRL09003	rouge	3.0 W/m
HQRL09004	vert	2.5 W/m
HQRL09005	bleu	2.5 W/m
HQRL09006	jaune	3.0 W/m
HQRL09007	rose	2.5 W/m
HQRL09010	multicolore	1.7 W/m

flexibles lumineux LED - 20 m - spécifications communes

peut être coupé

2 m

flexibles lumineux LED - 20 m - spécifications individuelles

code produit	couleur	consommation
HQRL09011	multicolore	1.7 W/m

9.2 Flexible lumineux standard

code produit	HQRL45012
alimentation	220-240 V~, 50/60 Hz
indice IP	IP44
diamètre	Ø 13 mm
longueur du câble	1.5 m
consommation	14.2 W/m
couleur	blanc chaud
peut être coupé	1 m
longueur	45 m

9.3 Cables

cables - spécifications individuelles

code produit	description
HQRL99001	câble d'alimentation étanche pour flexible lumineux LED
HQRL99002	câble d'alimentation étanche pour flexible lumineux

cables - spécifications communes

code produit	description
emploi	usage interieur et extérieur
longueur	150 cm
tension	220-240 V~
puissance maximale	max. 3000 W = 180 m longueur

9.4 Connecteurs

code produit	description	diamètre
HQRL99003	clips de montage pour flexibles lumineux et flexibles lumineux LED	13 mm
HQRL99004	capuchons pour flexibles lumineux et flexibles lumineux LED	13 mm
HQRL99005	connecteur inline pour flexibles lumineux et flexibles lumineux LED	13 mm
HQRL99006	connecteur en T pour flexibles lumineux et flexibles lumineux LED	13 mm
HQRL99007	connecteur en L pour flexibles lumineux et flexibles lumineux LED	13 mm
HQRL99008	connecteur en X pour flexibles lumineux et flexibles lumineux LED	13 mm

N'employer cet appareil qu'avec des accessoires d'origine. Velleman Group nv ne peut, dans la mesure conforme au droit applicable, être tenue responsable des dommages ou lésions (directs ou indirects) pouvant résulter de l'utilisation de cet appareil. Pour plus d'informations concernant cet article et la dernière version de ce mode d'emploi, visitez notre site web www.velleman.eu. Les spécifications et le contenu de ce mode d'emploi peuvent être modifiés sans notification préalable.
