HQRL09006 - Iluminación HQ Power - Manual de uso y guía de instrucciones gratis

Tipo de producto	Cinta LED flexible
Marca	HQ Power
Modelo	HQRL09006
Color de la luz	Amarillo
Longitud de la cinta	9 metros
Diámetro de la cinta	13 mm
Número de LED por metro	36 LED/m
Distancia entre LED	2.78 cm
Consumo eléctrico	3 W/m (27 W total)
Alimentación	220-240 V~, 50/60 Hz
Índice de protección (IP)	IP44 (uso interior/exterior)
Longitud del cable de alimentación	1.5 m
Posibilidad de corte	Cada 1 m (marcas de corte X)
Longitud máxima ensamblada	45 m
Radio de curvatura mínimo	30 cm
Conectores disponibles	Inline, L, T, X (ref. HQRL99xxx)
Clase eléctrica	Clase II
Temperatura de funcionamiento	Uso exterior, evitar sobrecalentamiento
Mantenimiento	Desconectar antes de limpiar; usar un paño seco
Reparabilidad	LED no reemplazables; secciones defectuosas cortar y reconectar
Garantía	24 meses (uso doméstico); 6 meses (uso profesional)

Preguntas frecuentes - HQRL09006 HQ Power

¿Puedo cortar la cinta LED en cualquier lugar?

No, debe cortar únicamente en las marcas de corte indicadas por el símbolo X en la cubierta. Esto garantiza el correcto funcionamiento eléctrico.

¿Cómo conectar varias cintas entre sí?

Utilice conectores específicos (inline, L, T o X) adaptados al diámetro de 13 mm. Aplique pegamento solo en las partes plásticas, no en los conductores, y deje secar 15 minutos antes de usar.

¿Cuál es la longitud máxima que puedo ensamblar?

La longitud máxima total es de 45 metros. Más allá, hay riesgo de sobrecalentamiento e incendio.

¿Esta cinta es adecuada para uso en exteriores?

Sí, el índice de protección IP44 la hace resistente a salpicaduras de agua, por lo que se puede usar en exteriores. Sin embargo, proteja las conexiones con juntas estancas.

¿Puedo usar esta cinta para la iluminación principal de una habitación?

No, este producto no está diseñado para la iluminación de una habitación de un hogar. Está destinado a uso decorativo o de acentuación.

¿Qué hacer si una sección de la cinta no se enciende o parpadea?

Desconecte inmediatamente la cinta. Corte la sección defectuosa en las marcas de corte y reconecte las secciones sanas con conectores adecuados.

¿Cuál es el radio de curvatura mínimo a respetar?

El radio de curvatura mínimo es de 30 cm. No haga ángulos agudos; use conectores para las esquinas.

¿Cómo instalar la cinta sin riesgo de dañarla?

Antes de la instalación, enchufe la cinta unos minutos para calentarla y hacerla más flexible. Desconéctela antes de fijarla. Use los clips de montaje (ref. HQRL99003).

¿Puedo reemplazar un LED defectuoso?

No, los LED no son reemplazables. En caso de defecto, corte la sección en la marca de corte más cercana y reconecte con un conector.

¿Cómo limpiar la cinta LED?

Desconecte la cinta antes de cualquier limpieza. Use un paño seco o ligeramente húmedo. Nunca sumerja la cinta o el conector en agua.

MANUAL DE USUARIO HQRL09006 HQ Power

A los ciudadanos de la Unión Europea

Importantes informaciones sobre el medio ambiente concerniente a este producto

Este símbolo en este aparato o el embalaje indica que, si tira las muevas inservibles, podrán darar el medio ambiente. No tire este aparato (ni las pilas, si las hubiera) en la basura domestica; debe ir a unaEmpresa especializada en reciclaje. Devuelva este aparato a su distribuidor o a la unidad de reciclaje local. Respete las leyes locales en relacion con el medio ambiente.

Si tiene dudas, contacte con las autoridades locales para residuos.

iGracias por elegir HQPower™! Lea atentamente las instrucciones del manual antes de usar el aparato. Si ha sufido algo n do en el transporte no lo instale y pongase en contacto con su distribuidor.

2. Instrucciones de seguridad

Lea y comprende este manual y todas las instrucciones de seguridad antes de usar el aparato.

El tipo de bombilla正常使用 en este aparato no es apto para la iluminacion de una habitacion.

Clase 2.

• Este aparato no es apto para niños menos de 8 años ni para personas con capacities físicas, sensoriales o mentales reduidas ni para personas con una falta de experiencia y conocimientos del producto, salvo si está bajo la vigilancia de una persona que pueda garantizar la seguridad. Asegúrese de que los niños no juguen con este dispositivo. Nunca deje que los niños limpien o manipulen el aparato sin supervisión.
• No enchufe la manguera luminosa@mientras está en el embalaje o sigue enrollada en la bobina.
• No utilise la manguera luminosa cuando esté cubierta o empotrada en una superficie.
• Desconecte el aparato siempre que no está en uso o antes de limpiarlo o mantenerlo. Tire siempre del enchufe para desconectar el cable de red, nunca del propio cable.
• Paraatarqualquierriesgo de descargaelectrica,la reparaciondeun cableflexible externo o del cable del aparato itselfebe serrealizada porel fabricante,sutecnicouototécnicoqualified.
• Instale los cables de talmania que nadie能把 pisarlos ni pueda quedar atrapados por objetivos situados encima o contra ellos. Sobre todo, preste atencion al punto donde salen del aparato.
• Asegürese de que no hay materiales inflamables cerca del aparato antes deactivarlo.
• No instale el aparato en una superficie inflamable (linoleo, alfombra, madera, papel, carton, plástico, etc.).

HQRLxxxxxx

• No instale el aparato cerca de fuentes de calor (p.ej. radiadores, calentadores, hornos u除外 aparatos (incluo amplificadores) que generen calor.
• Nunca quite la carcasa. El usuario no habr de efectuar el mantenimiento de ninguna pieza. Nunca maneje el aparato sin la carcasa.
• Nunca maneje el aparato si está dañado. No intente hacerFuncionar el aparato si el cable de alimentación está dañado.
• Instale siempre el aparato en un lugar seguro y estable. Instale siempre el aparato en un lugar con suficiente ventilacion.
• El mantenimiento solo puede efectuarlo
• Conecte el aparato siempre a una toma electrica adecuada (consulte la etiqueta del aparato).
• Instale el aparato en un lugar bien aireado.
• El aparato no está Diseñado para un funcionaimiento permanente: desactivarlo regularmente para prolongar su duración de vida.
• Para Maintener el grado de protección IP, asegúrese de encolar con cuidado todos los accesorios. Un técnico有幸 podidoberger encolar los accesorios.
• Desenrolle siempre la manguera luminosa para registrar un sobrecalentamento. Estoouldacauseasituacionesinseguras:incendio,fusión,cablesinternosnoaislados
• No es possible reemplazar los LEDs y las bombillas.
• Compruebe si la manguera no está dañada, desgastada o rota. No/utilícela si está dañada.
  Desenchufe inmediatamente la manguera luminosa si no se ilumina o parpadea. Corte la(s) parte(s) defectuosas y vuelva a conectar con los connectores.

3. Normas generales

• Véase la Garantía de servicios y calidad Velleman® al final de este manual del usuario.
• Por razones de seguridad, las modificaciones no autorizadas del aparato está prohibidas. Los días causados por Modifications no autorizadas, no está cubiertos por la garantía.
• Utilice solo el aparato para las aplicaciones descritas en este manual Su uso incorrecto anula la garantía Completely.
• Los danios causados por descuido de las instrucciones de seguridad de este manual invalidarán su garantía y su distribuidor no sera responsable de ningún daño u otros problemas resultantes.
• Ni Velleman Group nv ni sus distribuidores serán responsables de los daños extraordinarios, occasions o indirectos, seariala la indole (financiera, fisica, etc.), causados por la posesion, el uso o el fallo de este producto.
• Guarde este manual del usuario para cuando necesite consultarlo.

4. Descripción

	pieza	descrivimiento
1	cable de alimentación
2	conectar de alimentación	conecte el cable de alimentación a la manguera luminosa
3	manguera luminosa	los hilos internos pasan por toda la manguera luminosa es possibleURTARla a intervalos determinados (las MARCAS de corte está en la cubierta ×)
4	tapón	protege los extremos de la manguera luminosa
5	cola	Aplicque sólo cola a las piezas de plástico. No aplicque cola a las piezas conductivas.

5. Prueva inicial

Consulte siempre las instrucciones de seguridad (vease arriba).

Antes de instalar o utilizes la manguera luminosa, compruébela y déjela conectada para que el plástico pueda calentarse. Este hace que sea más fácilPLEgar la manguera durante la instalacion.

6. Montaje

Este dispositivo debe ser instalado por personalrialcualificado.

Desconecte el aparato de la red electrica antes de continuar.

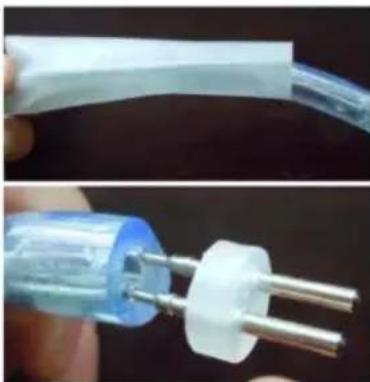

6.1 Introducir los conectores de alimentacion

1. Deslice el tubo retractil sobre la manguera luminosa.
2. Introduzca los pins del conductor de alimentacion firmamente en la manguera luminosa. Aseguede que los haya introducido Completely y que hagan contacto con los hilos.

HQRLxxxxxx

1. Introduzca el conductor de alimentacion firmamente en la funda del conductor.
2. Utilice una pistola de aire caliente, para crimpar el tubo retractil.

6.2 Cortar la manguera luminosa

1. Asegürese de que el aparato está desenchufado.
2. Es possibleURTAR lamanguera luminosa a intervalospecificos.Las marcas de corte estan indicadas con elsiguiente symbolo: X. Corte la manquera luminosa solo en las marcas de corte X.
3. Utilice un cuter aflado y corte la manguera luminosa de manera recta.

6.3 Fijar los conectores

Véase Especillas para las referencias.

La longitud total maxima de la manguera luminosa es de 45m. No sobrepase la longitud maxima para registrar un sobrecalentamento o un incendio.

1. Asequrese de que el aparato este desenchufado.
2. Utilice conectores (in-line, en forma de L, T o X) para fazer las differedes partes de la manquera luminosa.
3. Compruebe sempre si los pins han sido introducidos correctamente.

1. Aplique un poco de cola y fije las 2 piezas apretandofirmamente.Aplitude solo cola a las piezas de plastico.No aplicque cola a las piezas conductivas.
2. Deje que la cola seooter durante unos 15 minutoes antes deutilizar la manguera luminosa.

6.4 Fijar los tapones

Fijie los tapones de la?siguemente manera:

1. Aplique la cola especial.
   Aplique solo cola a las piezas de plástico. No aplique cola a las piezas conductivas.
2. Deslice el tapón cuidadosamente sobre el extremo de la manquera luminosa.

1. Important: Deje que la cola seooter durante unos 15 minutes antes deutilizar la manguera luminosa.

6.5 Darle forma a la manguera luminosa

1. Desconecte el aparato de la red electrica antes de continuar.
2. La longitud total maxima de la manguera luminosa es de 45 m. iNo sobrepase la longitud maxima para registrar un sobrecalentamento o un incendidio!
3. El radio de curvatura de la manguera luminosa es de 30~cm . iNo haga curvas estrechas! Utilice conectores para hacer curvas estrechas.

radio de curvatura r = 30 cm

1. Pliegue la manguera luminosa como se indica en el dibujo de la page 2.

7. Instalación

1. Después de haberla dato forma a la manguera luminosa, vuelva a comprobarla (vease arriba).
2. Si funciona correctamente, pueda seguir. Déjela connectada para que el plástico pueda calentarse. Esto hace que sea más fácilPLEgar la manguera durante la instalacion.
3. Desenchufe la manguera antes de instalarla.

8. Uso

Compruebe la manguera luminosa antes de cada uso. Consulte sempre las instrucciones de seguridad (vexe arriba).

9. Especillasiones

9.1 Mangueras luminosas con LEDs

Mangueras luminosas con LEDs - Especillas comunes

alimentación	220-240 V~, 50/60 Hz
LEDs/m	36
espacio entre los LEDs	2.78 cm
grado de protección IP	IP44
diámetro	Ø 13 mm
longitud cable de alimentación	1.5 m

Mangueras luminosas con LEDs - 45 m - specifications comunes

se puedaURTAR

1 m

Mangueras luminosas con LEDs - 45 m - Especillasiones individuales

referencia	color	consumo
HQRL45001	blanco frío	2.5 W/m
HQRL45002	blanco calido	2.5 W/m
HQRL45003	rojo	3.0 W/m
HQRL45004	verde	2.5 W/m
HQRL45005	azul	2.5 W/m
HQRL45006	amarillo	3.0 W/m
HQRL45007	rosa	2.5 W/m

Mangueras luminosas con LEDs - 9 m - specifications comunes

se puedaURTAR

1 m (HQRL09010 = 3 m)

Mangueras luminosas con LEDs - 9 m - Especillasiones individuales

referencia	color	consumo
HQRL09001	blanco frío	2.5 W/m
HQRL09002	blanco calido	2.5 W/m
HQRL09003	rojo	3.0 W/m
HQRL09004	verde	2.5 W/m
HQRL09005	azul	2.5 W/m
HQRL09006	amarillo	3.0 W/m
HQRL09007	rosa	2.5 W/m
HQRL09010	multicolor	1.7 W/m

Mangueras luminosas con LEDs - 20 m - specifications comunes

se puedaURTAR

2 m

Mangueras luminosas con LEDs - 9 m - Especillasiones individuales

referencia	color	consumo
HQRL09011	multicolor	1.7 W/m

9.2 Mangueras luminosas estandar

referencia	HQRL45012
alimentación	220-240 V~, 50/60 Hz
grado de protección IP	IP44
diámetro	Ø 13 mm
longitud cable de alimentación	1.5 m
consumo	14.2 W/m
color	blanco fácilo
se puedaURTAR	1 m
longitud	45 m

9.3 Cables

cables de alimentacion - Especificaciones individuales

referencia	descrizión
HQRL99001	cable de alimentación para mangueras luminosas con LEDs - resistente al agua
HQRL99002	cable de alimentación para manguera luminosa - resistente al agua

cables de alimentación - specifications comunes specifications

referencia	descrivación
Uso	el uso en interiores y exteriores
longitud	150 cm
tensión	220-240 V~
potencia máximo.	máx. 3000 W = longitud 180 m

9.4 Conectores

referencia	descrizión	diámetro
HQRL99003	clips de fijación para mangueras luminosas y mangueras luminosas con LEDs	13 mm
HQRL99004	tapones para mangueras luminosas y mangueras luminosas con LEDs	13 mm
HQRL99005	conectar « inline » para mangueras luminosas y mangueras luminosas con LEDs	13 mm
HQRL99006	conectar en forma de « T » para mangueras luminosas y mangueras luminosas con LEDs	13 mm
HQRL99007	conectar en forma de « L » para mangueras luminosas y mangueras luminosas con LEDs	13 mm
HQRL99008	conectar en forma de « X » para mangueras luminosas y mangueras luminosas con LEDs	13 mm

Utilice este aparato solo con los accesorios originales. Velleman Group nv no sera responsable de daños ni lesiones causados por un uso (indebido) de este aparato. Para más información sobre este producto y la version másrecente de este manual del usuario, visite nuestra páginawww.velleman.eu. Se pueda modifier las specifications y el contenido de este manual sin previo avis.

DERECHOS DE AUTOR

Velleman Group nv dispone de los derechos de autor para este manual del usuario. Todos los derechos mundiales reservados. Está estRICTamente prohibido reproducir, traducir, copiar, editar y guardar estemanual del usuario o partes de elso sin el consentimiento previo por escrito del propietario del copyright.

BEDIENUNGSANLEITUNG

1. Einführung

Garantía de servicios y calidad Velleman®

Desse su fundacion en 1972 Velleman® ha adquirido una amplia experiencia como distribuidor en el sector de la electrònica en más de 85 páises. Todos nuestros productos responden a normas de calidad rigurosas y dispositionsiones legales vigentes en la UE. Para garantizar la calidad, sometimes nuestros productos regularmente a controles de calidad adiconiales, tanto a工程技术 del了我的o propio service de calidad como de un service de calidad externo. En el caso improbable de que surgieran problemas a pesar de todas las precauaciones, es possible recurrir a是我的a garantía (vease las conditiones de garantía).

Condiciones generales referentes a la garantia sobre produits de vente al公网ico (para la Unión Europea):

Por consiguiente, está excluidos entre outrasisas:

• Todos los productos de vente al(publico tienen un periodo de garantía de 24 meses contra errors de produccion o erreros en materiales desde la adquisacion original;
• Si la queja está fundada y si la reparación o sustitución de un articulo no es possible, o si los gustos son desproporcionados, Velleman® autoriza reemplazar el articulo por un articulo equivalente o reembolsar la totalidad o una parte del preco de compr. En este caso,usted recibirá un articulo de recambio o el reembolso completo del preco de compr si enquirytra algo fallo hasta un año antes de la compr y entrega, o un articulo de recambio al 50% del preco de compr o el reembolso del 50% del preco de compr si enquirytra un fallo afterwards de 1 año y hasta los 2 años après de la compr y entrega.
• todos los días causados directa o indirectamente al aparato (p.ej. por oxidación, choques, caida,...) y a su contenido (p.ej. perdida de datos) después de la entrega y causados por el aparato, y cualquier indemnización por possible perdida de ganancias;
• partes o accesos, que estén expuestos al desgaste causado por un uso normal, como por exemple baterías (tanto recargables como no recargables, incorpuras o reemplazables), bombillas, partes de goma, etc. (lua ilimitada);
• defectos causados por un incendio, daños causados por el agua, rayos, accidentes, catástros naturales, etc.;
• defectos causados a conciencia, descuido o por malos tratos, un mantenimiento inapropiado o un uso anormal del aparato contrario a las instrucciones del fabricante;
• daños causados por un uso comercial, profesónal o colectivo del aparato (el periodo de garantía se reducirá a 6 días con uso professionnel);
• daños causados por un uso incorrecto o un uso ajeno al que está previsto el producto inicialmente como está descririto en el manual del usuario;
• daños causados por una protección insufiente al transporte el aparato.
• daños causados por reparaciones o modificaciones efectuadas por una tercera persona sin la autorización explicita de Velleman®;
• se calcula gastos de transporte de y a Velleman® si el aparato ya no está cubierto por la garantía.

• Cualquier articulo que tengue que ser reparado tendrá que ser devuelto a su distribuidor Velleman®. Devuelva el aparato con la factura de compra original y transporte en un embalaje solido (preferentemente el embalaje original). Incluya también una buena descripción del fallo;

• Consejo: Lea el manual del usuario y controle los cables, las pilas, etc. antes de devolver el aparato. Si no se encuesta un defecto en el articulo losastos podrian correracargo del cliente;

• Los gastos de transporte correrán a cargo del cliente para una reparación efectuada cuando el periodo de garantía.
• Cualquier gesto commercial no disminuye"Thesezosrechos.

La lista previamente Mentionada peut ser adaptada según el tipo de articulo (vease el manual del usuario del articulo en cuestion).
