MODE D'EMPLOI U209000R Tripp Lite

• Adaptateur de USB à série U209-000-R

• Manuel de l'utilisateur

• Prend en charge des débits de transfert de données pouvant atteindre jusqu'à 250 Kbps

• Ne nécessite aucune alimentation externe

• Prend en charge le réveil à distance et la gestion de l'alimentation

• Le câble à double blindage de haute qualité élimine la diaphonie et réduit l'interférence EMI/RFI.27 Configuration requise

• Ordinateur avec un port USB disponible

• Compatible avec les systèmes d'exploitation Windows

• Compatible avec les dispositifs Android™ (tablettes/téléphones) avec le mode hôte USB (OTG) et Android OS version 3.2 et ultérieure (consulter le fichier de la liste de compatibilité Android sur le site Web de Tripp Lite à tripplite.com)

• Les appareils alimentés par Android nécessiteront un câble en mode hôte USB (OTG) comme le câble U052-06N de Tripp Lite pour se connecter au U209-000-R28 Installation Remarque : Les instructions suivantes expliquent comment installer le pilote sur un ordinateur Windows

7. Les étapes d'installation seront similaires pour

les autres systèmes d'exploitation Windows. Pour les systèmes d'exploitation autres que Windows, consulter les fichiers d'installation sur le site Web de Tripp Lite en visitant tripplite.com. Les appareils Android compatibles ne nécessitent pas de pilote pour être utilisés avec le U209-000-R, mais exigent le téléchargement d'une application de serveur pour terminal. L'application Prolific PL2303GS USB-UART est recommandée et se trouve dans le Google Play Store.

1. Sans brancher le U209-000-R, mettre

l'ordinateur sous tension. Les pilotes du câble peuvent être téléchargés depuis tripplite.com/support.29 Installation

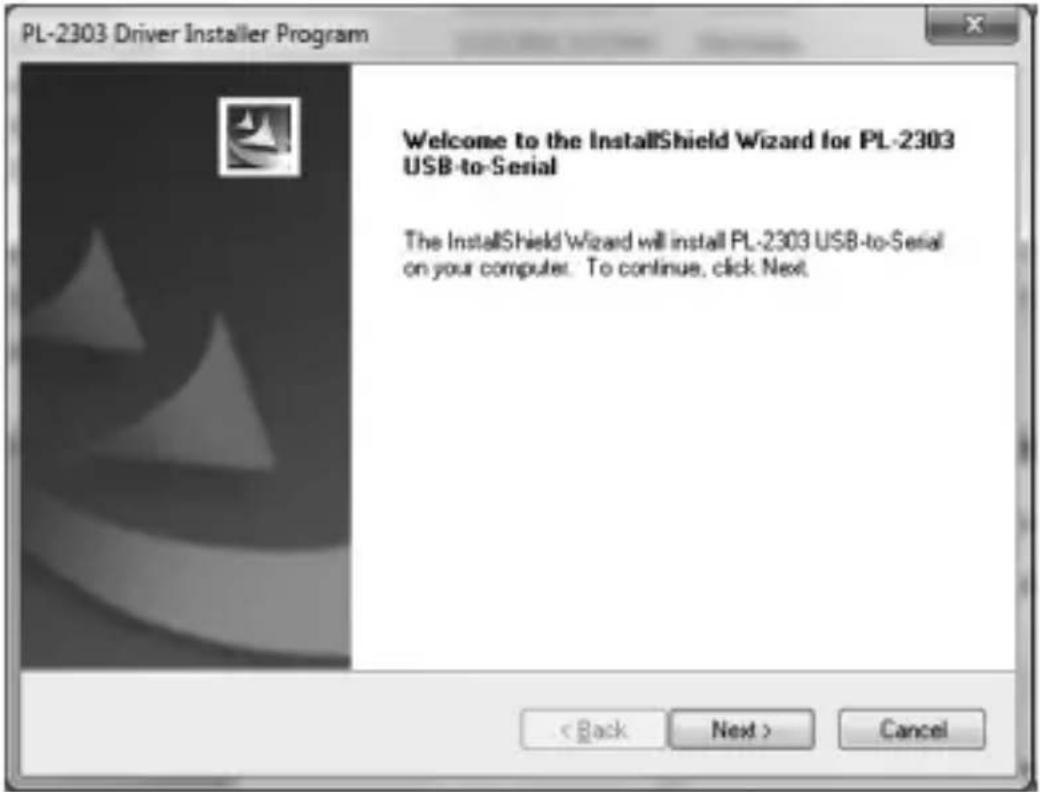

2. Lorsque le programme d'installation du pilote

démarre, cliquer sur le bouton Next (suivant) pour commencer l'installation.30 Installation

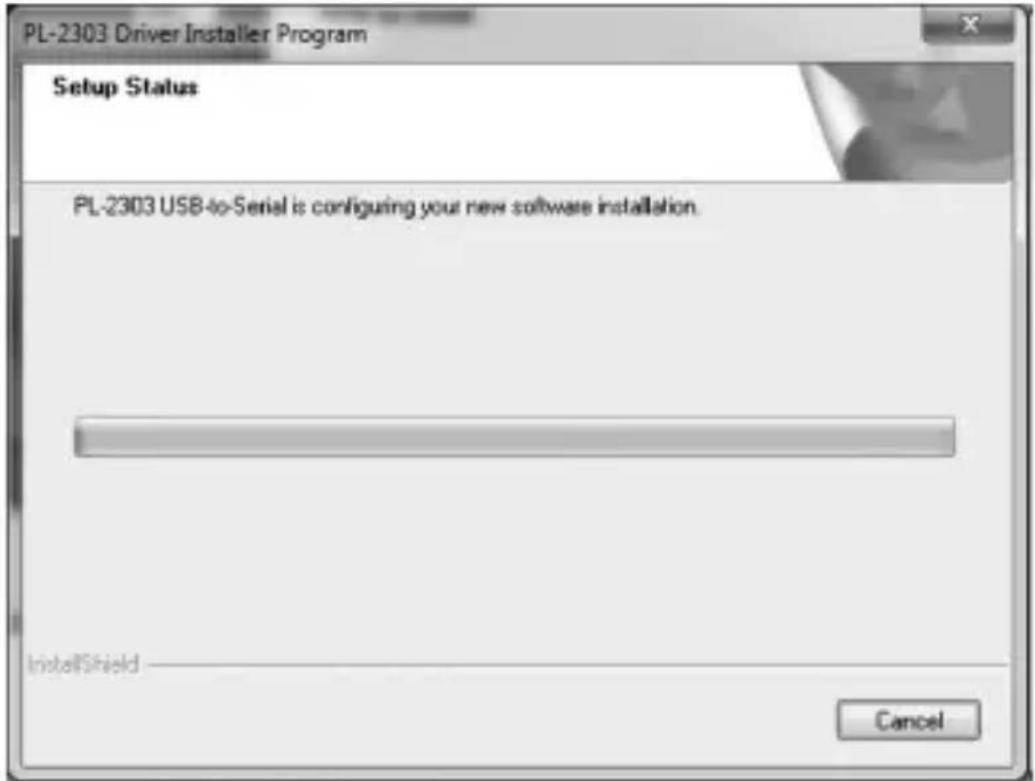

3. L'installation du pilote commence. Une

barre de progression suit la progression du processus d'installation.31 Installation

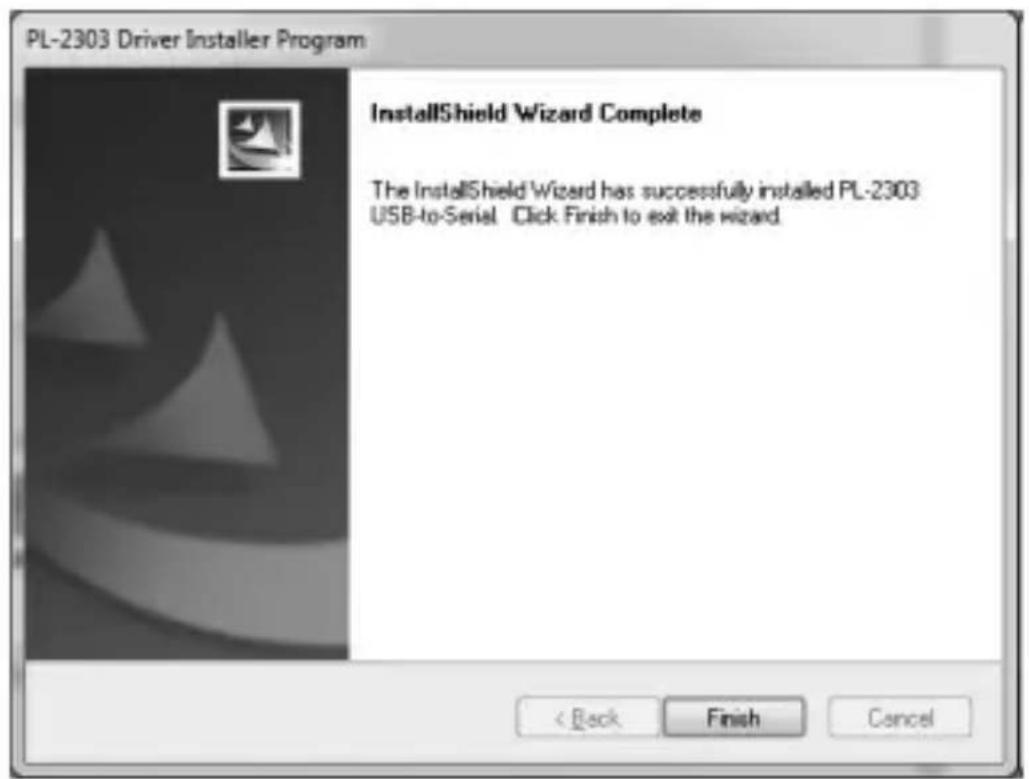

4. Une fois le processus d'installation terminé,

cliquer sur le bouton Finish (terminer) pour fermer le programme.

5. Raccorder le U209-000-R à un port

USB disponible sur l'ordinateur. Windows détectera l'adaptateur et lui attribuera un port COM une fois l'installation terminée.32 Installation

6. Pour vérifier la réussite de l'installation de

l'adaptateur, naviguer vers le Control Panel (panneau de configuration) de l'ordinateur, puis ouvrir l'écran Device Manager (gestionnaire de périphériques). L'adaptateur s'affichera dans la section Ports avec le port COM lui ayant été attribué à ses côtés.33 Disposition des broches34 Garantie limitée de 3 ans TRIPP LITE garantit que ses produits sont exempts de vices de matériaux et de fabrication pendant une période de trois (3) ans à partir de la date d'achat initiale. La responsabilité de TRIPP LITE, en vertu de la présente garantie, se limite à la réparation ou au remplacement (à sa seule discrétion) de ces produits défectueux. Pour obtenir une réparation sous la présente garantie, vous devez obtenir un numéro d'autorisation de retour de matériel (RMA) auprès de TRIPP LITE ou d'un centre de réparation reconnu par TRIPP LITE. Les produits doivent être retournés à TRIPP LITE ou à un centre de réparation autorisé par TRIPP LITE en port prépayé et être accompagnés d'une brève description du problème et d'un justificatif de la date et du lieu d'achat. Cette garantie ne s'applique pas au matériel ayant été endommagé suite à un accident, à une négligence ou à une application abusive, ou ayant été altéré ou modifié d'une façon quelconque. SAUF DANS LES CAS PRÉVUS PAR LES PRÉSENTES,

TRIPP LITE N'ACCORDE AUCUNE GARANTIE, EXPRESSE

OU TACITE, Y COMPRIS DES GARANTIES DE QUALITÉ COMMERCIALE ET D'ADAPTATION À UN USAGE PARTICULIER. Certains États n'autorisant pas la limitation ni l'exclusion de garanties tacites, les limitations ou exclusions susmentionnées peuvent ne pas s'appliquer à l'acheteur. Garantie35

À L'EXCEPTION DES DISPOSITIONS CI-DESSUS, TRIPP LITE

NE POURRA EN AUCUN CAS ÊTRE TENUE RESPONSABLE DE DOMMAGES DIRECTS, INDIRECTS, SPÉCIAUX, FORTUITS OU CONSÉCUTIFS RÉSULTANT DE L'UTILISATION DE CE PRODUIT, MÊME SI AYANT ÉTÉ AVISÉE DE L'ÉVENTUALITÉ DE TELS DOMMAGES. Plus précisément, TRIPP LITE ne pourra être tenue responsable de coûts, tels que perte de bénéfices ou de recettes, perte de matériel, impossibilité d'utilisation du matériel, perte de logiciel, perte de données, frais de produits de remplacement, réclamations d'un tiers ou autres. Il n'est pas recommandé d'utiliser cet équipement pour des appareils de survie où une défaillance de cet équipement peut, selon toute vraisemblance, entraîner la défaillance de l’appareil de maintien de la vie ou affecter de façon majeure sa sécurité ou son efficacité. Ne pas utiliser cet équipement dans un milieu où il existe un mélange anesthésique inflammable d'air, d'oxygène ou d'oxyde nitreux. Garantie36 Conformité réglementaire Renseignements sur la conformité à la directive DEEE pour les clients de Tripp Lite et les recycleurs (Union européenne) En vertu de la directive et des règlements d'application relatifs aux déchets d'équipements électriques et électroniques (DEEE), lorsque des clients achètent de l'équipement électrique et électronique neuf de Tripp Lite, ils ont droit :

• D'envoyer l'équipement usagé au recyclage pourvu qu'il soit remplacé par un équipement équivalent (cela varie selon les pays)

• D'envoyer le vieil équipement au recyclage en autant qu'il remplace un équipement équivalent (cela varie selon les pays) La politique de Tripp Lite en est une d'amélioration continue. Les caractéristiques techniques sont modifiables sans préavis. Les produits réels peuvent différer légèrement des photos et des illustrations. 1111 W. 35th Street, Chicago, IL 60609 USA tripplite.com/support 21-09-366 9340E1_RevA37 1111 W. 35th Street, Chicago, IL 60609 USA tripplite.com/support Copyright © 2022 Tripp Lite. Перепечатка запрещается. Руководcтво пользoвателя Переходник USB - последовательный порт Модель: U209-000-R English 1 • Español 13 Français 25 • Deutsch 4938 Содержимое упаковки Функциональные возможности
