Type de produit	Rack serveur à cadre ouvert 2 montants
Marque	Tripp Lite
Modèle	SmartRack SR2POSTDP12HD
Hauteur	12U (533,4 mm)
Profondeur réglable	Oui, supports verticaux ajustables
Capacité de charge maximale	907 kg (2000 lb)
Matériau	Acier
Couleur	Noir
Poids net estimé	Environ 30 kg (selon configuration)
Garantie	5 ans limitée
Alimentation	Aucune (rack passif)
Fonctions principales	Montage d'équipement réseau et serveur dans un cadre ouvert robuste
Entretien et nettoyage	Dépoussiérer avec un chiffon doux et sec ; éviter les liquides
Sécurité	Fixation obligatoire à la structure du bâtiment ; utiliser un assistant lors de l'installation
Réparabilité	Pièces de rechange disponibles via le fabricant
Dimensions (L x P x H)	Environ 48,3 x 61 x 53,3 cm (selon réglage)

FOIRE AUX QUESTIONS - SmartRack SR2POSTDP12HD Tripp Lite

Quelle est la capacité de charge maximale du SmartRack SR2POSTDP12HD ?

La capacité de charge maximale est de 907 kg (2000 lb) uniformément répartie.

Faut-il assembler le rack avant d'installer l'équipement ?

Oui, il est impératif d'assembler complètement le rack et de s'assurer de sa stabilité avant d'installer tout équipement.

Quels outils sont nécessaires pour l'assemblage ?

Vous aurez besoin d'une clé de 13 mm, d'une clé à douille de 13 mm (à cliquet), d'un tournevis cruciforme et éventuellement d'un té (facultatif).

Comment fixer le rack pour éviter tout risque de basculement ?

Le rack doit être fixé à la structure du bâtiment avec des moyens de stabilisation. Utilisez toujours l'aide d'un assistant lors de l'installation.

Quelle visserie utiliser pour monter l'équipement ?

Utilisez des vis n° 12-24 x 5/8 po (tête cylindrique noires ou argent) avec rondelles adaptées.

Puis-je monter l'équipement le plus lourd en haut du rack ?

Non, installez toujours l'équipement le plus lourd en bas, puis remontez progressivement. Ne jamais faire l'inverse.

Quelle est la profondeur du rack ?

La profondeur est réglable grâce aux supports verticaux ajustables, adaptée aux équipements de profondeur standard.

Le rack est-il compatible avec les équipements réseau standard ?

Oui, il accepte tout équipement au format 19 pouces et d'une profondeur compatible.

Comment nettoyer le rack ?

Utilisez un chiffon doux et sec pour dépoussiérer. Évitez tout liquide ou produit abrasif.

Quelle est la durée de la garantie ?

Le rack est garanti 5 ans contre les défauts de matériaux et de fabrication, à compter de la date d'achat.

MODE D'EMPLOI SmartRack SR2POSTDP12HD Tripp Lite

Bâtis profonds à cadre ouvert à 2 montants

Modèles : SR2POSTDP12HD, SR2POSTDP24HD

1111 West 35th Street, Chicago, IL 60609 USA • triplite.com/support

Droits d'auteur © 2021 Tripp Lite. Toutes les marques de commerce sont la propriété exclusive de leurs propriétaires respectifs.

Consignes de sécurité importantes

Ce manuel contient des instructions et des avertissements qui doivent être suivis lors de l'installation et du fonctionnement du produit décrit dans ce manuel. Le non-respect peut annuler la garantie et causer des dommages à la propriété ou des blessures.

Garder le bâti dans un environnement intérieur contrôlé, à l'écart de l'humidité, des températures extrêmes, des liquides et des gaz inflammables, des contaminants conducteurs et de la poussière. - Allouer suffisamment d'espace à l'avant du bâti pour assurer une ventilation adéquate. - Inspecter le conteneur d'expédition à la recherche de dommages visibles. Ne pas utiliser le bâti s'il est endommagé. Risque de basculement : utiliser l'aide d'un assistant et éviter les planchers inégaux pendant l'installation. L'appareil doit être fixé à la structure du bâtiment en utilisant des moyens de stabilisation pendant l'installation. - Installer le bâti dans un endroit solidement construit capable de supporter la charge, le poids du bâti, de tout l'équipement qui sera installé dans le bâti et de tout autre équipement qui sera installé à proximité. - Conserver tout le matériel d'emballage en vue d'une utilisation ultérieure. Remballer et expédier le bâti sans le matériel d'emballage d'origine pourrait causer des dommages au produit et annuler la garantie. Il n'est pas recommandé d'utiliser cet équipement pour des appareils de survie ou une défaillance de cet équipement peut, selon toute vraisemblance, entraîner la défaillance de l'appareil de maintien de la vie ou de nuire de façon majeure à sa sécurité ou à son efficacité.

Liste des pièces

Canal Socle Support de chute d'eau Crochet de câble M8 x 20 mm, pente de

1,25 mm

FGHI

J K

Outils requis

• Clé de 13 mm
• Clé à douille de 13 mm (à cliquet)
• Tournevis cruciforme
• Té (facultatif)

Rondelle plate M8 Rondelle fendue #8-18T-1/2 po Gousset Support pour

accessoires

Entretoise

Quincaillerie de montage de l'équipement

N° 12-24 x 5/8 po tête cylindrique (noir)

N° 12-24 x 5/8 po tête cylindrique (argent)

Rondelle (noire) Rondelle (blanche) Rondelle (fraise)

Ensemble du bâti

Avertissement : Assembler complètement le bâti et s'assurer de sa stabilité avant de tenter d'installer l'équipement.

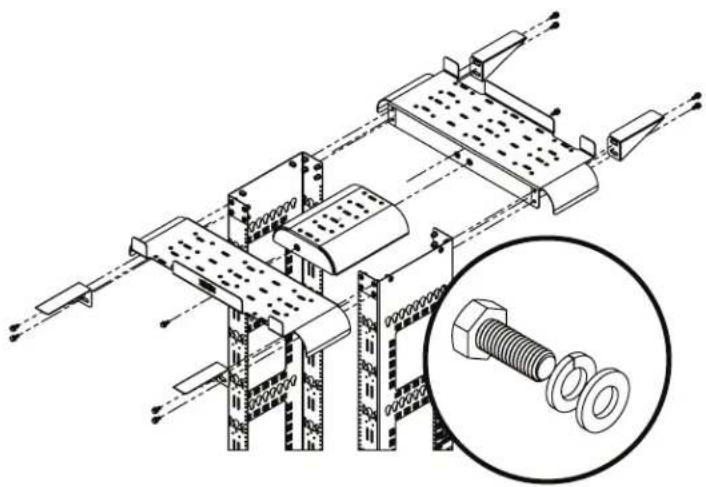

Étape

Remarque: Le processus d'assemblage est le même pour tous les modèles, la seule différence étant la profondeur des supports verticaux.

2.2.

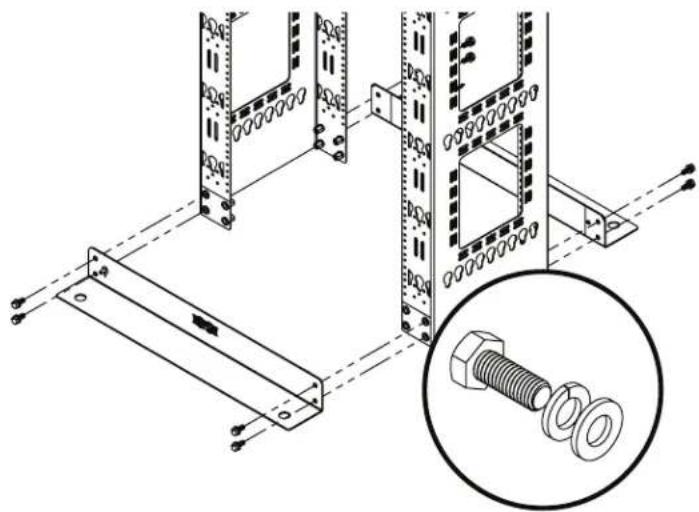

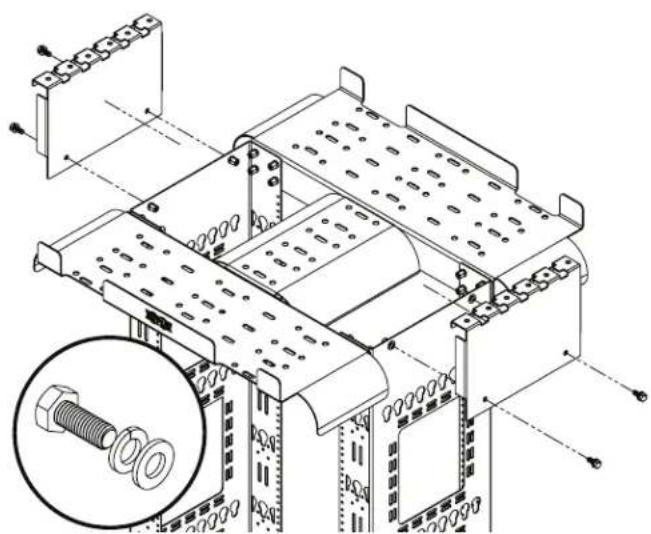

Étape

Remarque: Au besoin, déposer l'assemblage sur une surface plane pour fixer les rails de supports verticaux.

Installation de l'équipement

Tous les modèles peuvent supporter la charge d'équipement maximale de 907 kg (2 000 lb).

AVERTISSEMENT: Installer d'abord l'équipement le plus lourd dans la partie inférieure du bati. Installer l'équipement le plus lourd à partir de la partie inférieure du bati en continuant vers le haut du bati – jamais le contraire.

Garantie limitée de 5 ans

Le vendeur garantit ce produit, s'il est utilisé conformément à toutes les instructions applicables, est exempt de tous défauts de matériaux et de fabrication pour une période de 5 ans à partir de la date d'achat initiale. Si le produit s'avère defectueux en raison d'un vice de matériel ou de fabrication au cours de cette période, le vendeur s'engage à réparer ou remplacer le produit, à son entière discrétion.

CETTE GARANTIE NE S'APPLIQUE PAS A L'USURE NORMALE OU AUX DOMMAGES RÉSULTANT D'UNE MAUVAISE UTILISATION, D'UN ABUS OU D'UNE NÉLGENCE. LE VENTEUR N'ACCORDRE AUCUNE GARANTIE EXPRESSE AUTRE QUE LA GARANTIE EXPRESSEMENT DÉCRITE DANS LE PRESENT DOCUMENT. SAUF DANS LA MESURE OU CELA EST INTERDIT PAR LA LOI EN VIGUEUR, TOUTE GARANTIE IMPLICITE, Y COMPRIS TOUTES LES GARANTIES DE QUALITE MARHANDE OU D'ADAPTATION, SONT LIMITÉS À LA PÉRIODE DE GARANTIE CI-DESSUS ET CETTE GARANTIE EXCLUT EXPRESSEMENTTOUS DOMMAGES DIRECTS ET INDIRECTS. (Certains États ne permettent pas de limitations sur la durée d'une garantie implicée, et certains États ne permettent pas l'exclusion ou la limitation des dommages fortuits ou consécutifs, de sorte que les limitations ou exclusions susmentionnées peuvent ne pas s'appliquer à vous. Cette garantie vous accorde des droits légaux spécifique, et vous pouvez avoir d'autres droits qui variant d'une compétence à l'autre.)

AVERTISSEMENT: L'utilisateur individuel doit prendre soin de déterminer avant l'utilisation si cet appareil est approprié, ajusté et sûr pour l'usage prévu. Puisque les utilisations individuelles sont sujettes à des variations importantes, le fabricant ne fait aucune déclaration ou garantie quant à l'aptitude ou l'adaptation de ces dispositifs pour une application spécifique.

La politique de Tripp Lite en est une d'amélioration continue. Les caractéristiques techniques sont modifiables sans préavis. Les produits réels peuvent différer légèrement des photos et des illustrations.
