Tipo de producto	Bastidor para servidor de marco abierto de 2 postes
Marca	Tripp Lite
Modelo	SmartRack SR2POSTDP12HD
Altura	12U (533,4 mm)
Profundidad ajustable	Sí, soportes verticales ajustables
Capacidad de carga máxima	907 kg (2000 lb)
Material	Acero
Color	Negro
Peso neto estimado	Aproximadamente 30 kg (según configuración)
Garantía	5 años limitada
Alimentación	Ninguna (bastidor pasivo)
Funciones principales	Montaje de equipo de red y servidor en un marco abierto robusto
Mantenimiento y limpieza	Quitar el polvo con un paño suave y seco; evitar líquidos
Seguridad	Fijación obligatoria a la estructura del edificio; usar un asistente durante la instalación
Reparabilidad	Piezas de repuesto disponibles a través del fabricante
Dimensiones (An x P x Al)	Aproximadamente 48,3 x 61 x 53,3 cm (según ajuste)

Preguntas frecuentes - SmartRack SR2POSTDP12HD Tripp Lite

¿Cuál es la capacidad de carga máxima del SmartRack SR2POSTDP12HD?

La capacidad de carga máxima es de 907 kg (2000 lb) uniformemente distribuida.

¿Es necesario ensamblar el bastidor antes de instalar el equipo?

Sí, es imprescindible ensamblar completamente el bastidor y asegurarse de su estabilidad antes de instalar cualquier equipo.

¿Qué herramientas son necesarias para el ensamblaje?

Necesitará una llave de 13 mm, una llave de vaso de 13 mm (de trinquete), un destornillador Phillips y eventualmente una barra en T (opcional).

¿Cómo fijar el bastidor para evitar cualquier riesgo de vuelco?

El bastidor debe fijarse a la estructura del edificio con medios de estabilización. Use siempre la ayuda de un asistente durante la instalación.

¿Qué tornillería usar para montar el equipo?

Use tornillos n.º 12-24 x 5/8 pulg (cabeza cilíndrica negra o plateada) con arandelas adecuadas.

¿Puedo montar el equipo más pesado en la parte superior del bastidor?

No, instale siempre el equipo más pesado en la parte inferior, luego suba progresivamente. Nunca haga lo contrario.

¿Cuál es la profundidad del bastidor?

La profundidad es ajustable gracias a los soportes verticales ajustables, adaptada a equipos de profundidad estándar.

¿El bastidor es compatible con equipos de red estándar?

Sí, acepta cualquier equipo en formato 19 pulgadas y de profundidad compatible.

¿Cómo limpiar el bastidor?

Use un paño suave y seco para quitar el polvo. Evite cualquier líquido o producto abrasivo.

¿Cuál es la duración de la garantía?

El bastidor está garantizado 5 años contra defectos de materiales y fabricación, a partir de la fecha de compra.

MANUAL DE USUARIO SmartRack SR2POSTDP12HD Tripp Lite

Manual del Propietario

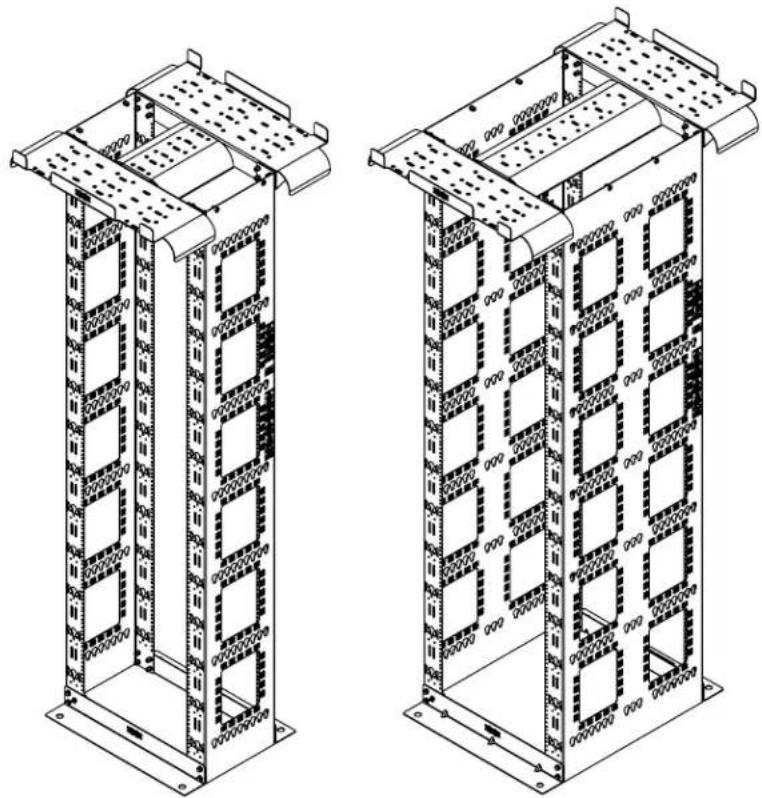

Racks Profundos de Marco Abierto de 2 Postes

Modelos: SR2POSTDP12HD, SR2POSTDP24HD

English 1 • Français 9 • Pycckn 13 • Deutsch 17

Copyright © 2021 Tripp Lite. Todas las marcas registrasas son propidad de sus respectivos propriétarios.

Instrucciones de Seguridad Importantes

CONSERVE ESTAS INSTRUCCIONES

Este manual contiene instrucciones y advertencias que deben observarse durante la instalacion y operation del producto descrito en este manual. El no hacerlo pueda invalidar la garantia y causar daños a la propidad o lesiones personales.

• Conserve el rack en un entorno interior controlado, alejado de la humedad, temperatas extremas, liquidos u gases inflamables, contaminantes conductores y polvo.
• Deje espacio adecuado al fronte del rack para una ventilacion apropiada.
• Inspeccione el contenor de embarque y el rack para detectar daños en el embarque. No use el rack si está danado.
• Peligro de Vuelco: Use asistencia y evite picos desnivelados durante la instalacion. La unidad debe asegurar a la estructura del edificio usingo medios de estabilacion durante la instalacion.
• Instale el rack sobre un area estructuralmente firme, capaz de manejar la energia, el peso del rack, todo el equipo que se instale en el rack y cualquier othero equipo que se instale en proximidad.
• Guarde todo el material de empaque para uso posterior. Reempacar y embarcar el rack sin los materiales originales de empaque pueda causar que se dañe el producto que pueda afectar la garantía.
  No se recomienda el uso de este equipo en aplicaciones de soporte de vida en donde razonablemente se pueda esperar que la falla de este equipo cause la falla del equipo de soporte de vida o afectar significativamente su seguridad o efectividad.

Lista de Partes

ABCDE

Canal Placa de Base Soporte Descendente Gancho para el Cable M8 x 20 mm

x2

x2

x2

x14

1.25 mm de Paso

FGHI

Arandela Plana

M8 x24

Arandela

Divida x24

J

K

8-18T-1/2" Codo de Hierro Soporte para

x14

x4

Acceso

x2

Abrazadera

x1

Herramientos Necasarias

• Llave de 13 mm
• Llave de Dado de 13 mm
  (Maneral de Matraca)
• Destornillador de Cabeza de Cruz
• Escuadra en T (optional)

Accesorios para Instalación del Equipo

12-24×5/8"

Cabeza Plana (Negro)

x28

12-24x5/8"

Cabeza Plana (Plateado)

x28

Arandela (Negra) Arandela (Blanca) Arandela (Avellanada)

x28

x28

x28

Ensemble del Rack

Advertencia: Ensemble Completely el rack y confirma la estabilidad antes de intentar instalar el equipo.

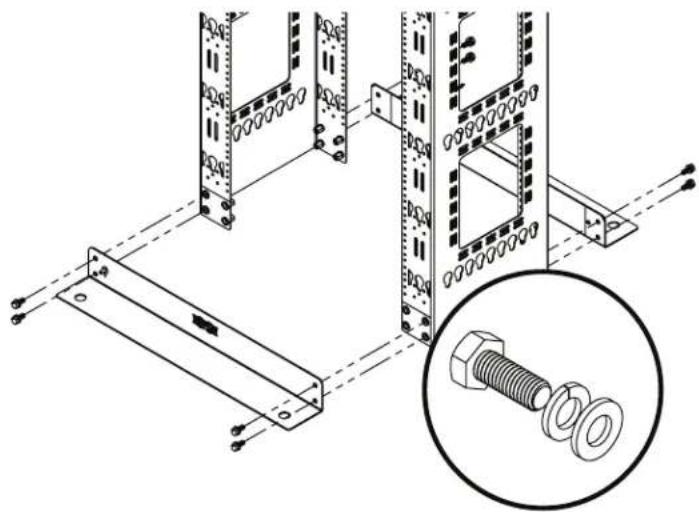

paso

1

Nota: El proceso de ensamble para todos los modelos es el mesmo, laundaferenciaesla profundidaddeles verticales.

2

2

8

8

8

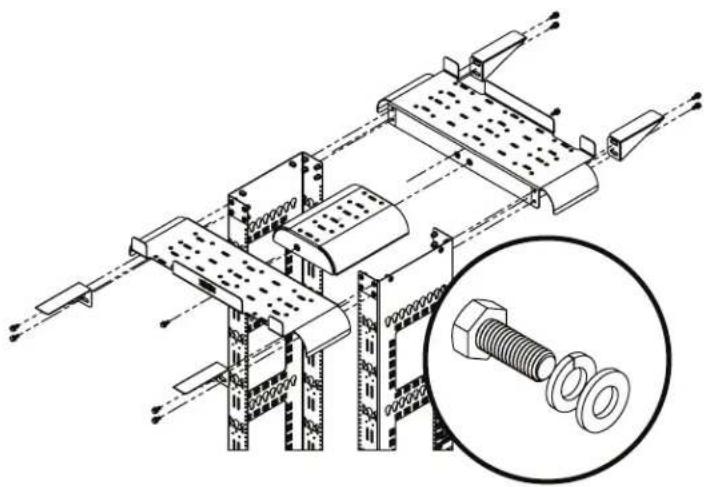

paso

2

Nota: Si esnecessary,coloqueelconjunto sobreuna superficie planapara fijar los rieles de soporte superiores.

2

12

12

12

4

1

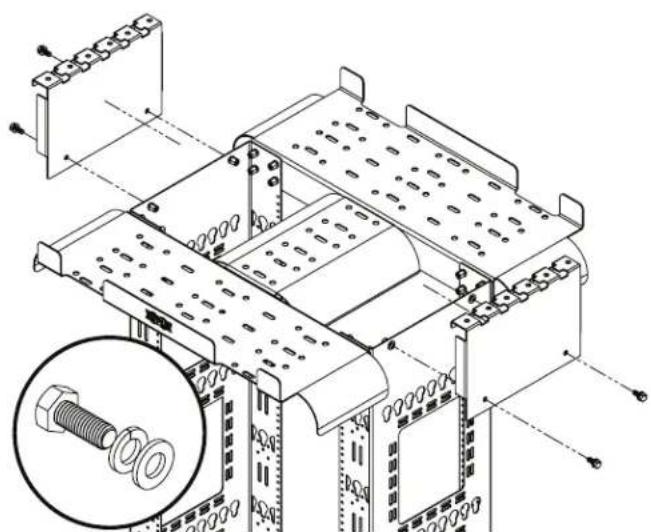

paso

3

(optional)

14

4

4

4

14

2

Instalacion del Equipo

Todoos modelos pueedensoportaruna carga maxima de equipo dehafo907 kg [2000 Ib].

ADVERTENCIA: Instale primero el equipo más pesado e instátlejo hacía la parte inferior del rack. Instale el equipo empezando en la parte inferior y proceda hacía la parte superior del rack—nunca al revés.

Registrar

Garantía Limitada por 5 Años

El vendedor garantiza este producto, si se usa de acuerdo con todas las instruetiones aplicables, de que está libre de defectos en cuando a materiales y mano de obra por un periodo de 5 años a partir de la Fecha de compra inicial. Si el producto resulta defectuoso en cuando a materiales o mano de obra bajo de este periodo, el vendedor reparar o reemplazaré el producto a su entera discisión.

ESTA GARANTIA NO SE APLICAL DESGASTE NORMAL O A LOS DANOS QUE RESULTEN DE ACCIDENTES, USO INCORRECTO, USO INDEBIDO O NEGLIGENCIA. EL VENDEDOR NO OTORGAR GARANTIAS EXPRESAS DISTINjas A LA ESTIPULADA EN EL PRESENTE. SALVO EN LA MEDIDA EN QUE LO PROHIBAN LAS LEYES APLICABLES, TODAS LAS GARANTIAS IMPLICITAS, INCLUDES TODAS LAS GARANTIAS DE COMERCIALIZATION O IDONEIDAD, ESTAN LIMITadas EN CUANTO A DURATIO AL PERIDO DE GARANTIA ESTABLECDO; ASIMISMO, ESTA GARANTIA EXCLUYE EXPRESAMENTE TODOS DANOS INCIDENTALES E INDIRECTOS. (Algunos Estados no permiten limitaciones en cuando a la duracion de una garantia y algunos no permiten la exclusion o limitacion de daños incidentales o indirectos, de modo que es posible que las limitaciones anteriores no se aplicuen a usted. Esta garantie le otorga derechos legales espacificos y usted pueda tener otherds rechros que pueen varir de una jurisidicacion a otra).

ADVERTENCIA: antes de uso, cada 用户 de ser tener cuidado al determinar si este dispositivo es adecuado o seguro para el uso previsto. Ya que las aplicaciones individuales estan susetas a gran variacion, el fabricante no garantiza la adequacion de these dispositos para algouna aplicacion espeifica.

Tripp Lite Tiene una的政治a de mayor continua. Las specifications estan susetas a carrbo sin previo aviso. Las fotografias e ilustraciones poden diferir ligeramente de los productos reales.
