SmartRack SR2POSTDP12HD - Server-Rack Tripp Lite - Kostenlose Bedienungsanleitung

Produkttyp	Offener 2-Säulen-Serverrack
Marke	Tripp Lite
Modell	SmartRack SR2POSTDP12HD
Höhe	12U (533,4 mm)
Einstellbare Tiefe	Ja, verstellbare vertikale Halterungen
Maximale Tragfähigkeit	907 kg (2000 lb)
Material	Stahl
Farbe	Schwarz
Geschätztes Nettogewicht	Ca. 30 kg (je nach Konfiguration)
Garantie	5 Jahre eingeschränkt
Stromversorgung	Keine (passives Rack)
Hauptfunktionen	Montage von Netzwerk- und Servergeräten in einem robusten offenen Rahmen
Pflege und Reinigung	Mit einem weichen, trockenen Tuch abstauben; Flüssigkeiten vermeiden
Sicherheit	Befestigung an der Gebäudestruktur erforderlich; bei der Installation eine zweite Person hinzuziehen
Reparierbarkeit	Ersatzteile über den Hersteller erhältlich
Abmessungen (B x T x H)	Ca. 48,3 x 61 x 53,3 cm (je nach Einstellung)

Häufig gestellte Fragen - SmartRack SR2POSTDP12HD Tripp Lite

Wie hoch ist die maximale Tragfähigkeit des SmartRack SR2POSTDP12HD?

Die maximale Tragfähigkeit beträgt 907 kg (2000 lb) gleichmäßig verteilt.

Muss das Rack vor der Installation der Geräte zusammengebaut werden?

Ja, es ist zwingend erforderlich, das Rack vollständig zusammenzubauen und seine Stabilität sicherzustellen, bevor Geräte installiert werden.

Welche Werkzeuge werden für den Zusammenbau benötigt?

Sie benötigen einen 13-mm-Schlüssel, einen 13-mm-Steckschlüssel (Ratsche), einen Kreuzschlitz-Schraubendreher und gegebenenfalls einen T-Stück (optional).

Wie wird das Rack befestigt, um Kippgefahr zu vermeiden?

Das Rack muss mit Stabilisierungsmitteln an der Gebäudestruktur befestigt werden. Ziehen Sie bei der Installation immer eine zweite Person hinzu.

Welche Schrauben werden für die Montage der Geräte verwendet?

Verwenden Sie Schrauben Nr. 12-24 x 5/8 Zoll (schwarze oder silberne Zylinderkopf) mit passenden Unterlegscheiben.

Kann ich das schwerste Gerät oben im Rack montieren?

Nein, installieren Sie das schwerste Gerät immer unten und arbeiten Sie sich nach oben. Niemals umgekehrt.

Wie tief ist das Rack?

Die Tiefe ist dank der verstellbaren vertikalen Halterungen einstellbar und passt für Geräte mit Standardtiefe.

Ist das Rack mit Standard-Netzwerkgeräten kompatibel?

Ja, es nimmt alle Geräte im 19-Zoll-Format und mit kompatibler Tiefe auf.

Wie reinige ich das Rack?

Verwenden Sie ein weiches, trockenes Tuch zum Abstauben. Vermeiden Sie Flüssigkeiten oder Scheuermittel.

Wie lange beträgt die Garantiezeit?

Das Rack hat eine Garantie von 5 Jahren auf Material- und Verarbeitungsfehler ab Kaufdatum.

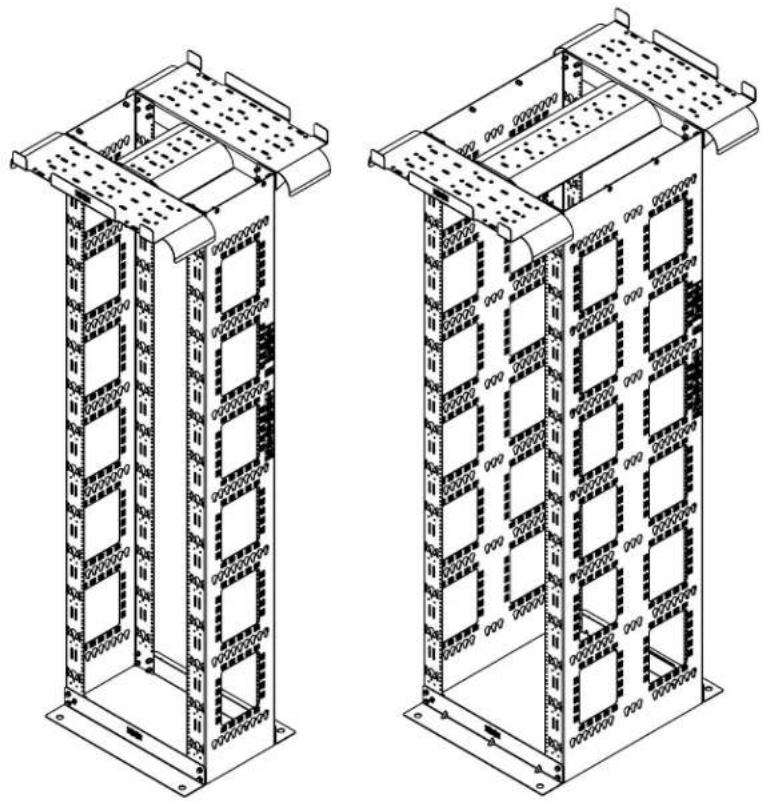

BEDIENUNGSANLEITUNG SmartRack SR2POSTDP12HD Tripp Lite

2-Säulen-Racks mit offenem Rahmen

Modelle: SR2POSTDP12HD, SR2POSTDP24HD

English 1 • Espanol 5 • Français 9 • Pycckn 13

1111 West 35th Street, Chicago, IL 60609 USA · triplite.com/support

Copyright © 2021 Tripp Lite. Alle Warenzeichen sind alleiniges Eigentum des jeweiligen Inhabers.

Wichtige Sicherheitshinweise

BITTE BEWAHREN SIE DIESE ANLEITUNG AUF

These Betriebsanleitung enthalt Anweisungen und Warnhinweise, die bei Installation und Betrieb des hierin beschrieben Produktes befolggt werden müssen. Die Nichtbeachtung kann zum Erlöschen von Gewährleistungs-/Garantieansprüchen führen und Sachsäden oder Verletzungen verursichen.

• Bewahren Sie das Rack in einer kontrollierten Innenraumumgebung auf, wo es weder Feuchtigkeit, extremen Temperaturen, entflammbaren Flüssigkeiten und Gasen, leitfähigen Verunreinigungen oder Staub ausgesetzt ist.
• Lassen Sie an der Vorderseite des Racks ausreichend Platz für eine gute Belüftung.
• Untersuchen Sie den Versandnehmer und das Rack auf Transportschäden. Verwenden Sie das Rack nicht, wenn es beschädigt ist.
  Kippgefahr: Lassen Sie sich bei der Installation herself und vermeiden Sie Bodenunbenheiten. Das Gerät muss während der Installation mit stabilisierenden Mitteln an der Gebäudefruktur befestigt werden.
• Installieren Sie das Rack in einem bautechnisch einwandfrei Bereich, der in der Lage ist, die Last, das Gewicht des Racks, alle Geräte, die im Rack installiert werden, und alle anderen Geräte, die in der Höhe installiert werden, zu tragen.
  Bewahren Sie samlliche Verpackungsmaterialien fur eine spate Verwendung auf. Das Umpacken und Versenden des Racks ohne die Originalverpackungsmaterialien kann zu Produktschaden führen, die die Garantie beeintrachtigen konnen.
  Die Verwendung des Gerats fur Lebenserhaltungssysteme, in denen der Ausfall des Gerats den Ausfall des Lebenserhaltungssysteme verursachen oder dessen Sicherheit beziehungsweise Wirksamkeit bedeutend beeintrachtigen kann, wird nicht empfohlen.

Stückliste

ABCDE

Kanal Basisplatte Halterung Kabelhaken M8 x 20 mm

x2

x2

x2

x14

1,25 mm Rastermaβ

x24

FGHIJK

M8 Flache Geteilte Unterlegscheibe Unterlegscheibe

8-18T-1/2" Stutzblech Zubehorhalter

x14

x4

ung

Träger

x1

Erforderliche Werkzeuge

13-mm-Schlüssel
13-mm-Steckschlüssel (Ratschen)
Kreuzschlitzschraubendreher
- ReiBschiene (Optional)

Hardware zur Gerätemontage

12-24 x 5/8 Zoll

Panoramakopf (schwarz)

x28

12-24 x 5/8 Zoll Panoramakapof (sib

x28

Unterlegscheibe (schwarz) Unterlegscheibe (weiB) Unterlegscheibe (senke)

x28

x28

x28

Rack-Montage

Wannng: Bauen Sie das Rack vollstendig zusammen und uberprufen Sie seine Stabilitat, bevor Sie versuchen, Gerate zu installieren.

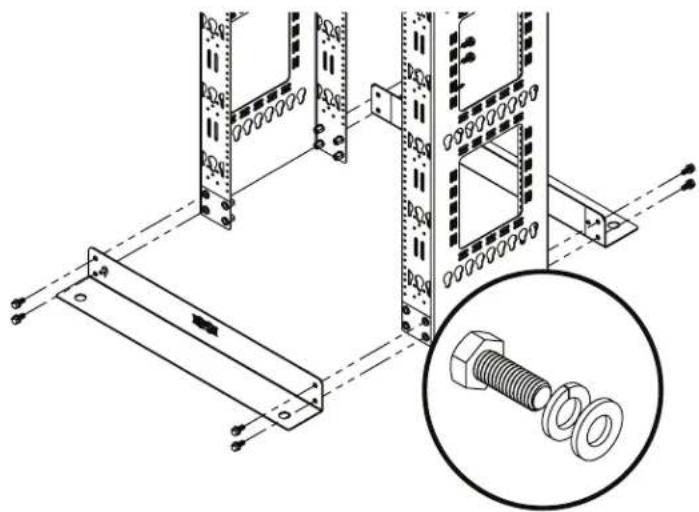

Schritt

1

Hinweis: Der Montageprozess für alle Modelle ist der gleiche, der einzige Unterschied ist die Tiefe der Ständer.

2

2

8

8

8

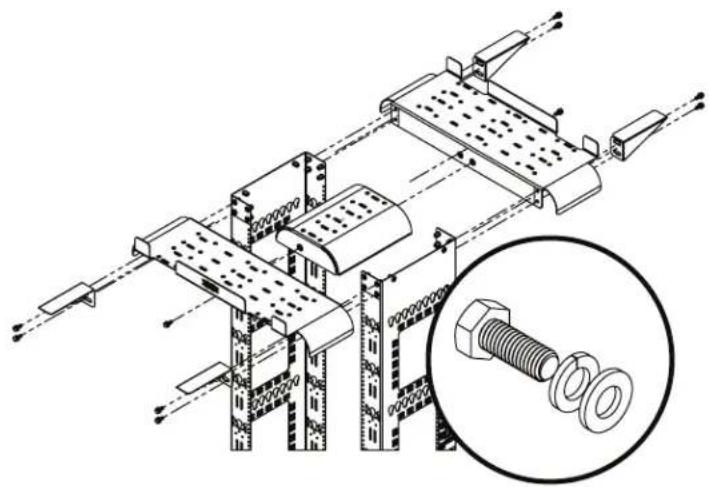

Schritt

2

Hinweis: Legen Sie die Baugruppe bei Bedarf auf eine ebene Fläche, um die oberen Stützschienen zu befestigen.

2

12

12

12

4

1

Schritt

3

(optional)

14

4

4

4

14

2

Installation der Geräte

Alle Modelle konnen eine Gerätelast von bis zu 907 kg tragen.

WARNING: Installieren Sie schwerere Geräte zuerst und bauen Sie sie im unteren Bereich des Racks ein. Bauen Sie die Geräte von unter nach oben in das Rack ein - niemals in umgekehrter Reihenfolge.

Garantie

5-Jahres-Garantie

Der Verkauf garantiert für einen Zeitraum von fünf Jahren ab Kaufdatum, dass das Produkt weder Material- noch Herstellungsehler aufweist, wenn es gemäß allen zuteffenden Anweisungen verwendet wird. Wenn das Produkt in dieser Zeitraum Material- oder Herstellungsehler aufweist, kann der Verkauf der these Fehler nach eigemermessen beheben oder das Produkt ersetzen.

Die NORMALE ABNUTZUNG ODER BECHÄDIGUNGEN AUFGRUND VON UNFALLEN, MISSBRAUCH ODER UTERLASSUNG WERDEN VON DIESER GARANTIE NICT HEDECKT. AUSSER DEN NACHSTEHEND AUSDRUCKLICH DARGELEGTEN GARANTIEBEDINGUEN UBERNIMMT DER VERKÄUFER KEINERLEI GARANTIE. AUSsER WENN VON DEN GULTIGEN GESETZEN UNTERSAGT, SIND ALLE IMPLIZIERENT GARANTIEN, EINSCHLIESSLICH ALLE GARANTIEN FUR DIE GEBRAUCHSTAUGLICHKEIT ODER EIGNUNG AUF DIE OBEN FESTGELEGTE GARANTIEDAUER BESCHRANKT. DIESE GARANTIE SCHLIESST AUSDRUCKLICH ALLE FOLGESCHADEN UND BEILAUFIG ENTSTANDENEN SCHADEN AUS. (Da eine Länder den Ausschluss oder die Beschrunkn von Folgeschaden oder beiaufig entstandenen Schaden sowie den Ausschluss von implizierten Garantien oder die zeitliche Beschrunkung einer implizierten Garantie entsprechensand den Beschränkungen fur Sie mogerlicherweise nicht ztreffend. Diee Garantie gbt Ihnen bestimme Rechte. Si haben noch möglichwerse andere Rechte, die abhängig von der Gerichtsbarkeit variieren konnen.)

WARNING: Der Benutzer muss vor der Verwendung überprüfen, ob das Gerä für den beabsichtigten Zweck geeignet und angemessen ist und ob der Einsatz sicher ist. Da die Anwendungen varieren können, übernimmt der Hersteller keine Garantie bezüglich der Eignung dieser Gerä für einen bestimmen Verwendungszweck.

Tripp Lite hat den Grundsatz, sich kontinuierlich zu verbessern. Spezifikationen können ohne Ankündigung geändert werden. Fotos und Illustrationen können von den tatsächlichen Produkten weniger abweichen.
