SmartRack SR2POST16HD - Armoire Tripp Lite - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Armoire à 2 montants compacte
Marque	Tripp Lite
Modèle	SmartRack SR2POST16HD
Capacité de charge maximale	158,8 kg (350 lb)
Largeur standard	48,3 cm (19 pouces)
Hauteur	16U (environ 73,3 cm)
Matériau	Acier
Couleur	Noir
Type d'installation	Sur le sol, avec pieds en caoutchouc
Fixation au sol	Supports de fixation avant et arrière (ancrages non fournis)
Accessoires inclus	Pieds en caoutchouc (x4), vis M5 et M6, barre de support
Accessoires optionnels	PDU, gestionnaires de câbles (vendus séparément)
Consignes de sécurité	Installer équipement le plus lourd en bas, installation par personnel qualifié, stabiliser avant d'installer l'équipement
Entretien	Nettoyer avec un chiffon sec

FOIRE AUX QUESTIONS - SmartRack SR2POST16HD Tripp Lite

Quel est le poids maximum que peut supporter l'armoire Tripp Lite SmartRack SR2POST16HD ?

Le poids maximum est de 158,8 kg (350 lb). Il est recommandé d'installer l'équipement le plus lourd dans la partie inférieure.

Quelles sont les dimensions de l'armoire ?

L'armoire a une largeur standard de 48,3 cm (19 pouces) et une hauteur de 16U (environ 73,3 cm). La profondeur n'est pas spécifiée dans la notice.

Comment installer l'armoire ?

L'installation doit être réalisée par du personnel qualifié. Il faut d'abord visser les pieds en caoutchouc sous la base, puis fixer les supports verticaux et la barre de support. Ensuite, fixer l'armoire au sol à l'aide des supports de fixation avant et arrière avec des ancrages adaptés (non fournis).

Quels accessoires sont inclus dans l'armoire ?

Sont inclus : 4 pieds en caoutchouc, des vis M5 et M6, et une barre de support. Les PDU et gestionnaires de câbles sont vendus séparément.

Peut-on monter du matériel autre que du 19 pouces ?

L'armoire est conçue pour des équipements de 48,3 cm (19 pouces). Les équipements doivent respecter cette largeur standard.

Comment stabiliser l'armoire avant d'installer l'équipement ?

Avant d'installer tout équipement, l'armoire doit être fixée solidement au sol ou à la structure du bâtiment à l'aide des supports de fixation avant et arrière pour éviter tout risque de basculement.

Quels types d'équipements puis-je installer ?

Vous pouvez installer des équipements au format 19 pouces tels que des serveurs, des commutateurs, des PDU et des gestionnaires de câbles (ces derniers sont optionnels).

Où trouver la notice de l'armoire Tripp Lite SmartRack SR2POST16HD ?

La notice est disponible en téléchargement gratuit sur le site notice-facile.com au format PDF. Vous pouvez également demander une traduction dans votre langue.

Quelles sont les consignes de sécurité importantes ?

Il est impératif de ne pas dépasser la charge maximale de 158,8 kg, d'installer le matériel lourd en bas, et de confier l'installation à du personnel qualifié. Toujours stabiliser l'armoire avant d'y placer du matériel.

Comment entretenir l'armoire ?

Nettoyez l'armoire avec un chiffon sec. Évitez les liquides ou produits abrasifs qui pourraient endommager la finition.

MODE D'EMPLOI SmartRack SR2POST16HD Tripp Lite

Espagnol 7 • Français 13

Bâtiment à 2 montants compact

Modèles : SR2POST12HD, SR2POST16HD

(Nombre de série : AG-053A)

Droits d'auteur © 2020 Tripp Lite. Tous droits réservés.

Consignes de sécurité importantes

• Charge nominale maximale: 158,8 kg (350 lb)
• Toujours installer l'équipement le plus lourd dans la partie inférieure du bahut.
• L'installation doit être confiée uniquement à du personnel d'entretien qualifié.

Liste des pièces

Pieds en caoutchouc, x4

Assemblage

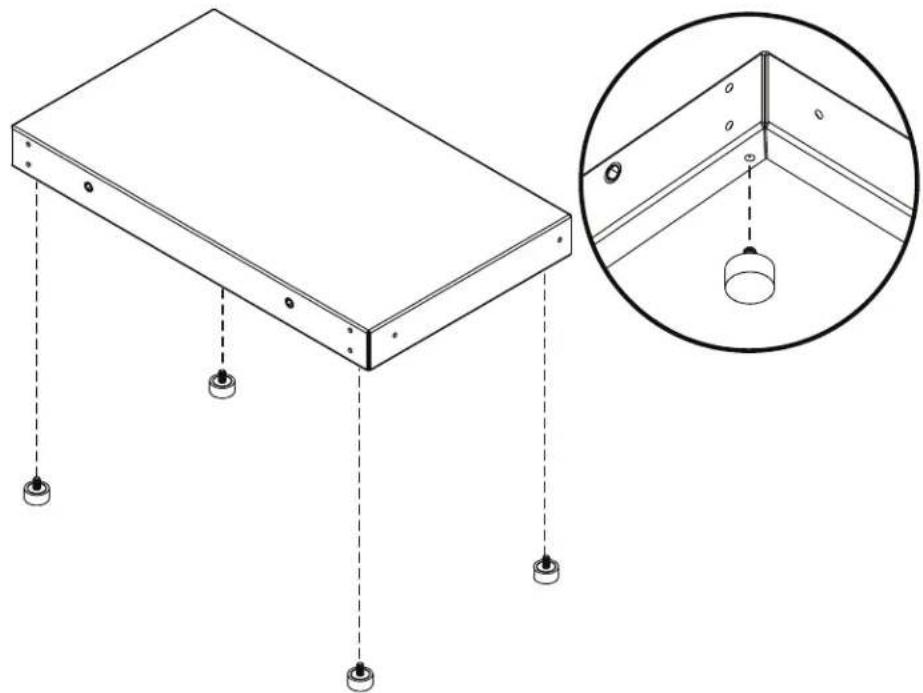

1. Visser les pieds en caoutchouc dans les coins en dessous de la base.

Assemblage

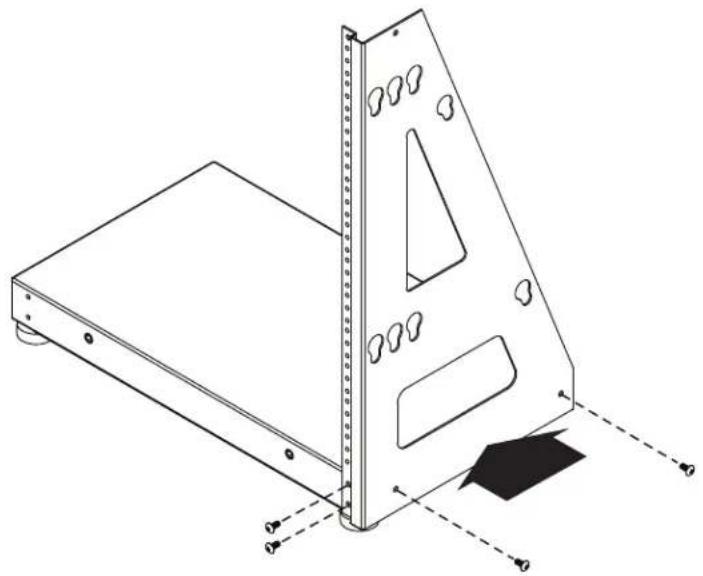

Fixer le support vertical droit à la base en utilisant quatre des vis M5.

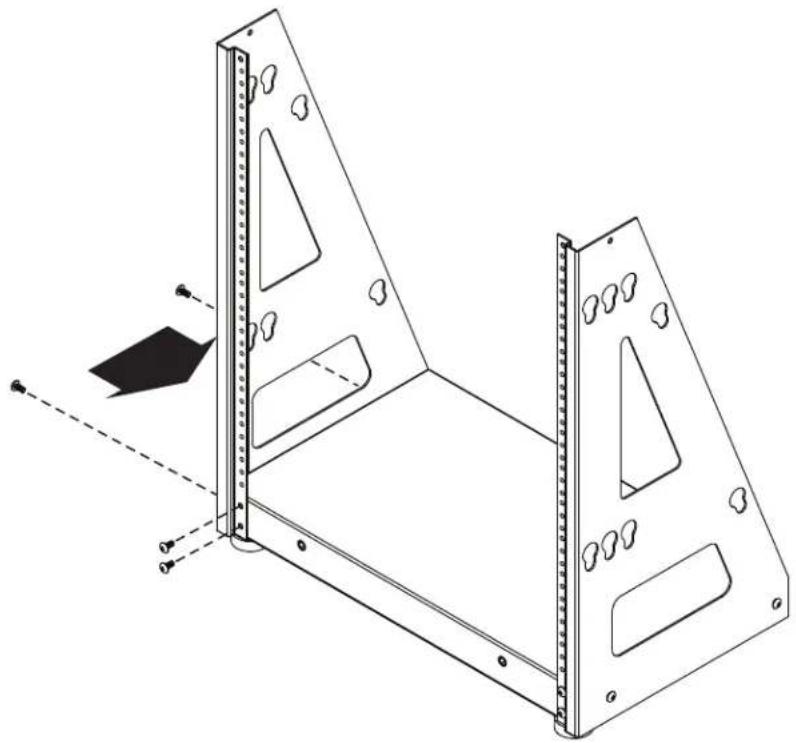

3 Fixer le support vertical gauche à la base en utilisant quatre des vis M5.

Assemblage

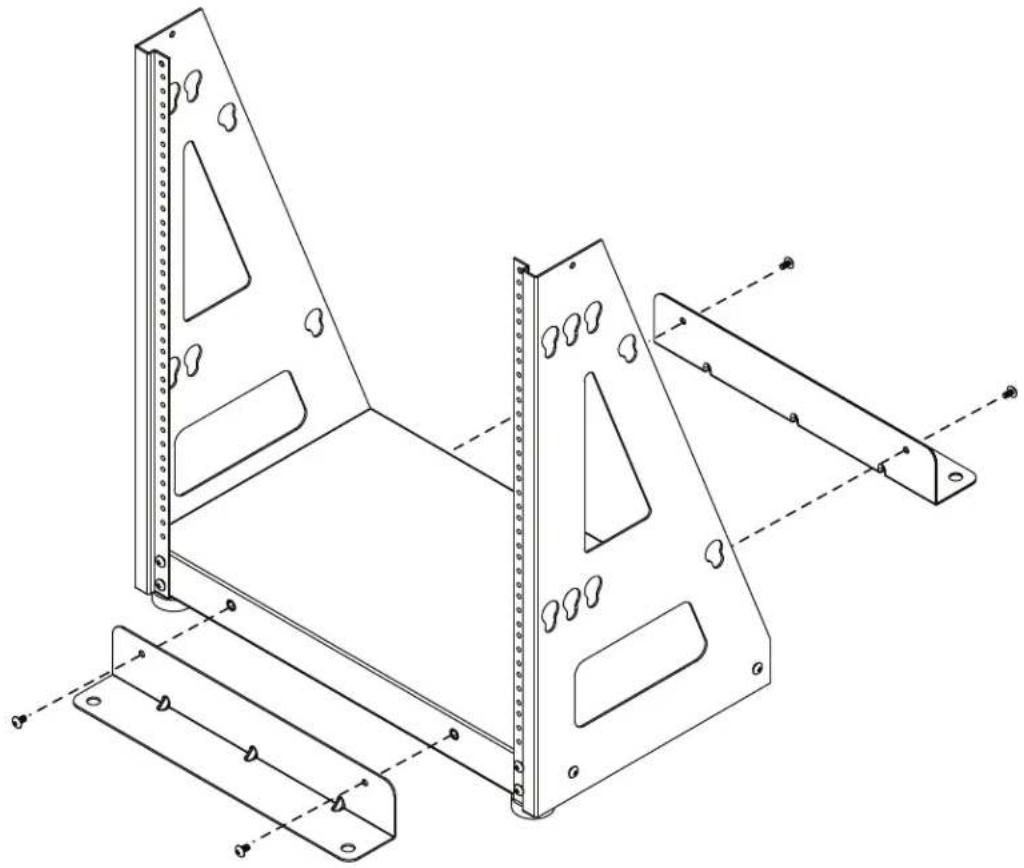

Fixer les supports de fixation à l'avant et à l'arrière du bâti en utilisant les vis M6 fournies.

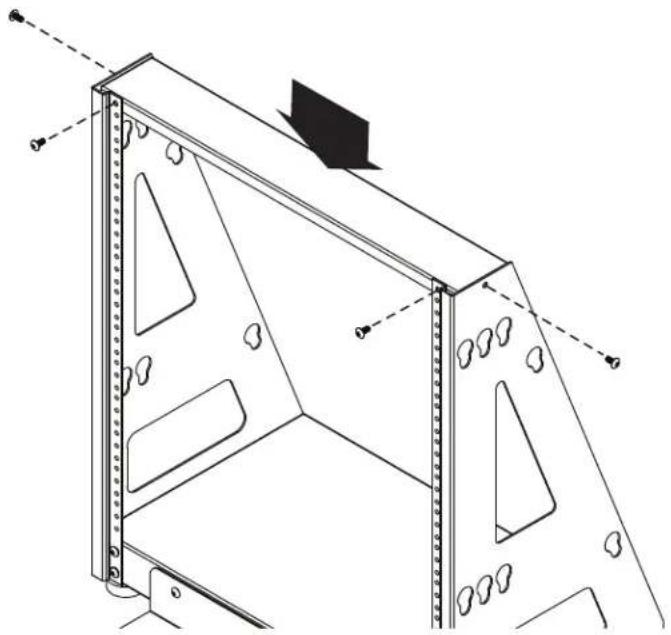

Fixer la barre de support aux supports verticaux en utilisant quatre des vis M5.

Mise en garde! lire toutes les instructions et les avertissements avant de procéder à l'installation!

AVERTISSEMENT : Avant que le boîtier pour bâti ne soit correctement installé et stabilisé, le boîtier est sujet à basculer et pourrait causer des dommages graves à la propriété ou des blessures. Ne pas tenter d'instructor l'équipement sans d'abord stabiliser le boîtier.

• L'installation doit être confiée uniquement à du personnel d'entretien qualifié.
• Installer le boîtier dans un endroit solidement construit capable de supporter la charge, ou sur un plancher au niveau capable de supporter le poids du boîtier, de tout l'équipement qui sera installé dans le boîtier et de tout autre boîtier ou équipement qui sera installé à proximité.

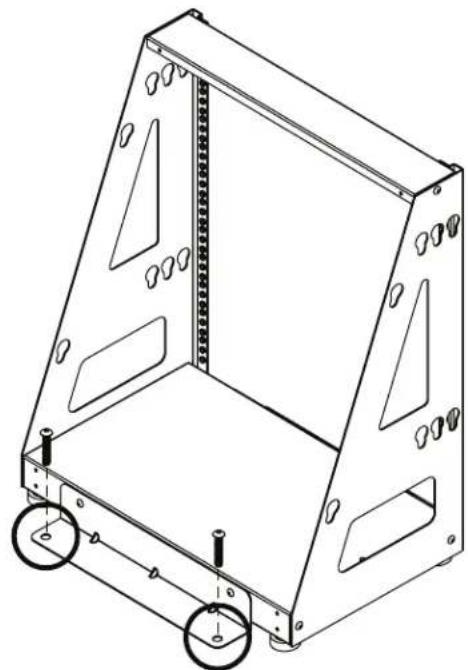

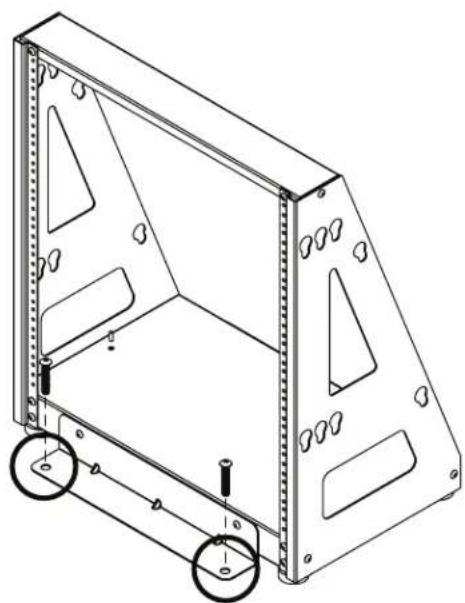

• Installer l'armoire de façon sécuritaire à la structure du bâtiment en utilisant des ancrages fournis par l'utilisation et les supports de fixation avant et arrière fournis, conformément au schéma suivant.
• S'assurer de sélectionner les ancrages appropriés pour la fixation au bâtiment, selon l'installation.

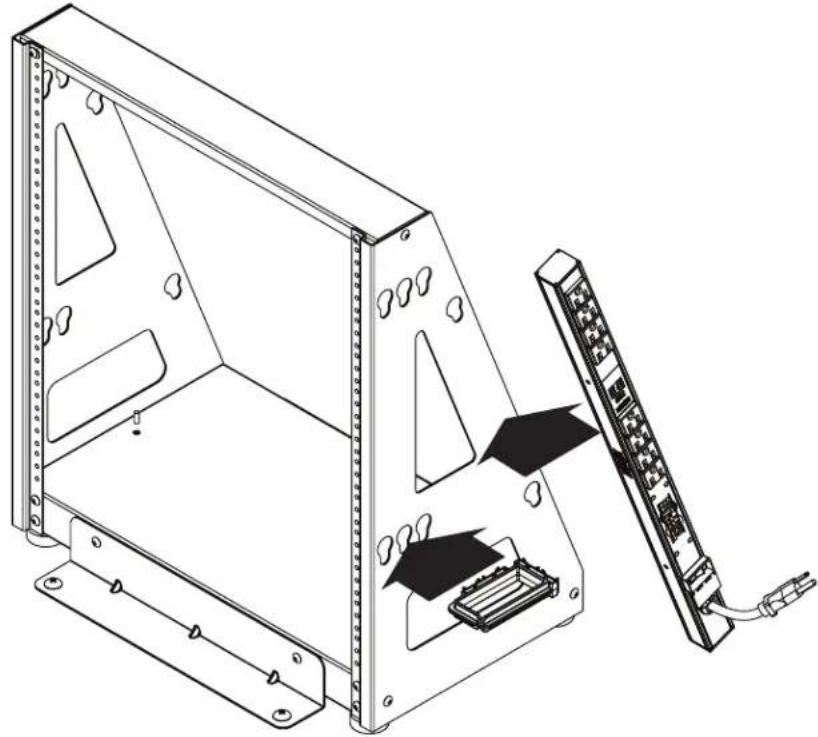

Ajouter des accessoires

Monter l'équipement du bahut de 48,3 cm (19 po) et des accessoires comme des PDU et des gestionnaires de cables (vendus séparément).

La politique de Tripp Lite en est une d'amélioration continue. Les caractéristiques techniques sont modifiables sans préavis. Les produits réels peuvent différer légèrement des photos et des illustrations.

D'excellence Industrielle

1111 W. 35th Street, Chicago, IL 60609 USA • triplite.com/support

20-12-102 90-3CMA, ReB
