SmartRack SRWOSHELFLG - Serveur Tripp Lite - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type de produit	Étagère pour serveur
Dimensions	Largeur : 19 pouces, Profondeur : 12 pouces, Hauteur : 1U
Capacité de charge	Supporte jusqu'à 45 kg
Matériau	Acier robuste avec finition en poudre
Installation	Montage en rack standard 19 pouces
Utilisation recommandée	Idéale pour le stockage d'équipements réseau, serveurs et autres matériels informatiques
Maintenance	Nettoyage régulier avec un chiffon doux, vérification périodique des fixations
Sécurité	Conception robuste pour éviter les chutes, respecter les limites de charge
Garantie	Garantie limitée de 5 ans
Accessoires inclus	Vis de montage et documentation

FOIRE AUX QUESTIONS - SmartRack SRWOSHELFLG Tripp Lite

Comment installer le Tripp Lite SmartRack SRWOSHELFLG ?

Pour installer le Tripp Lite SmartRack SRWOSHELFLG, commencez par assembler les pièces en suivant le manuel d'instructions fourni. Assurez-vous de fixer les supports muraux solidement et de vérifier que le rack est de niveau avant de fixer les équipements.

Quelle est la capacité de charge maximale du SRWOSHELFLG ?

La capacité de charge maximale du Tripp Lite SmartRack SRWOSHELFLG est de 45 kg. Veillez à ne pas dépasser cette limite pour garantir la sécurité et la stabilité du rack.

Le SRWOSHELFLG est-il compatible avec tous les équipements de serveur ?

Le Tripp Lite SmartRack SRWOSHELFLG est compatible avec la plupart des équipements de serveur standard de 19 pouces. Vérifiez les dimensions de votre équipement pour vous assurer qu'il s'adapte correctement.

Comment assurer une bonne ventilation pour le SRWOSHELFLG ?

Pour assurer une bonne ventilation, veillez à laisser suffisamment d'espace autour du rack pour le flux d'air. Utilisez des ventilateurs si nécessaire et évitez de surcharger le rack avec des équipements qui génèrent beaucoup de chaleur.

Que faire si les roues du SRWOSHELFLG ne fonctionnent pas correctement ?

Si les roues ne fonctionnent pas correctement, vérifiez qu'elles sont bien fixées et qu'aucun débris ne bloque leur mouvement. Si le problème persiste, contactez le service clientèle de Tripp Lite pour obtenir des conseils supplémentaires.

Est-ce que le SRWOSHELFLG est facile à déplacer ?

Oui, le Tripp Lite SmartRack SRWOSHELFLG est conçu avec des roues pour faciliter le déplacement. Assurez-vous de verrouiller les roues lorsque le rack est en place pour éviter tout mouvement accidentel.

Quels outils sont nécessaires pour assembler le SRWOSHELFLG ?

Pour assembler le Tripp Lite SmartRack SRWOSHELFLG, vous aurez besoin d'un tournevis, d'une clé à molette et éventuellement d'une perceuse si vous devez fixer le rack au mur.

Puis-je utiliser le SRWOSHELFLG à l'extérieur ?

Le Tripp Lite SmartRack SRWOSHELFLG est conçu pour un usage intérieur. Il n'est pas recommandé de l'utiliser à l'extérieur, car cela pourrait endommager les composants et réduire sa durée de vie.

Comment nettoyer le SRWOSHELFLG ?

Pour nettoyer le Tripp Lite SmartRack SRWOSHELFLG, utilisez un chiffon doux et légèrement humide. Évitez les produits chimiques agressifs qui pourraient endommager la surface du rack.

MODE D'EMPLOI SmartRack SRWOSHELFLG Tripp Lite

Manuel de l'utilisateur

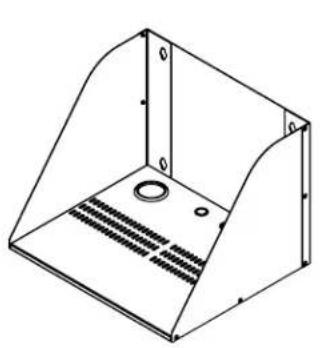

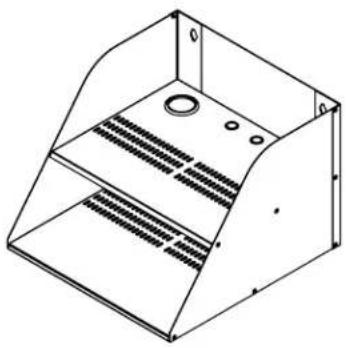

Étagère à montage mural pour bâtis à cadre ouvert

Modèles : SRWOSHELFSM, SRWOSHEFLG

Introduction 12

Consignes de sécurité importantes 12

Listedespieces 12

Assemblage 13

Installation de I'equipement 14

Entreposage et entretien 15

Garantie 15

English 1

Espanol 6

D'excellence

Industrie.

Droits d'auteur © 2021 Tripp Lite. Tous droits réservés.

Introduction

Le SRWOSHELFSM et le SRWOSHEFLG de Tripp Lite sont la solution parfaite de bati à cadre ouvert pour les applications où l'espace est limité. La construction robuste et un facteur de forme mural permettent de garder l'équipment à l'ecart. Le SRWOSHELFSM et le SRWOSHEFLG accueillent tout l'équipment à montage en bati standard de 48,26 cm (19 po).

Consignes de sécurité importantes

CONSERVER CES INSTRUCTIONS

Ce manuel contient des instructions et des avertissements qui doivent etre suivis lors de l'installation et du fonctionnement du produit decrit dans ce manuel. Le non-respect peut annuler la garantie et causer des dommages à la propriété ou des blessures.

Garder le bati dans un environnement interieur controle, a l'ecart de I'humidite, des temperatures extrimes, des liquides et des gaz inflammables, des contaminants conducteurs et de la poussiere.
- Allouer suffisamment d'espace à l'avant du bâti pour assurer une ventilation adequate.
- Inspector le conteneur d'expédition à la recherche de dommages visibles. Ne pas utiliser le bâti s'il est endommagé.
Laisser le bati dans le conteneur d'expedition jusqu'à ce qu'il soit déplaced aussi pres que possible de l'emplacement d'installation final.
- Installer le bâti dans un endroit solidement construit capable de supporter la charge, le poids du bâti, de tout l'équipement qui sera installé dans le bâti et de tout autre équipement qui sera installé à proximité.
- Conserver tout le matériel d'emballage en vue d'une utilisation ultérieure. Remballer et expédier le boitier sans le matériel d'emballage d'origine pourrait cause des dommages au produit et annuler la garantie.
- Ne pas tenter d'installer le bâti sans assistance.
- Ne pas tenter d'installer l'équipment sans d'abord monter le bâti au mur et le stabiliser.
- Il n'est pas recommandé d'utiliser cet équipement pour des appareils de survie ou une défaillance de cet équipement peut, selon toute vraisemblance, entraîner la défaillance de l'appareil de maintainen de la vie ou de nuire de façon majeure à sa sécurité ou à son efficacité.

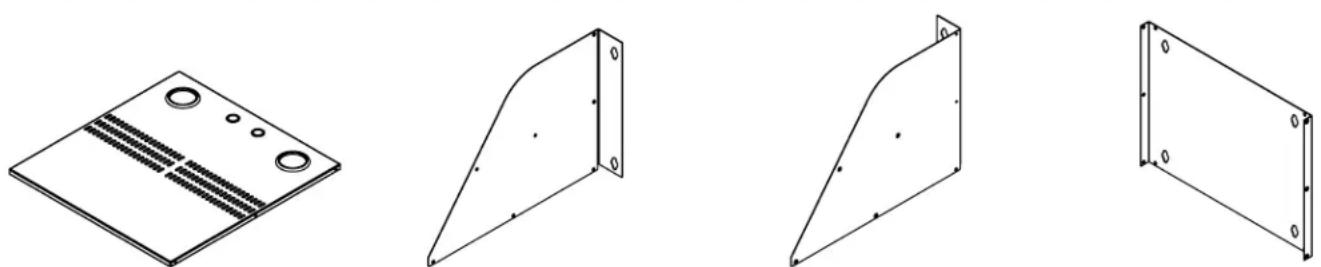

Listedespièces

Panneau de base Panneau de droite Panneau de gauche Panneau arrête

Étagère supérieure (SRWOSHELFLG seulement)

Vis M5 x 8 Screw (x12) SRWOSHELFSM (x16) SRWOSHEFLG

Assemblage

AVERTISSEMENT: Ne pas tenter de monter le bâti au mur avec l'équipment monté dans le bâti.

AVERTISSEMENT : La surface du mur, les poteaux muraux et la quincaillerie de montage fournie par l'utilisateur doit être capables de supporter le poids combiné du bati et de tout l'équipement qui sera installé dans le bati.

Remarque: Le couple recommendé pour le serrage de toutes les vis M5 est 89 cm (35 po) lbf (3,9 N m).

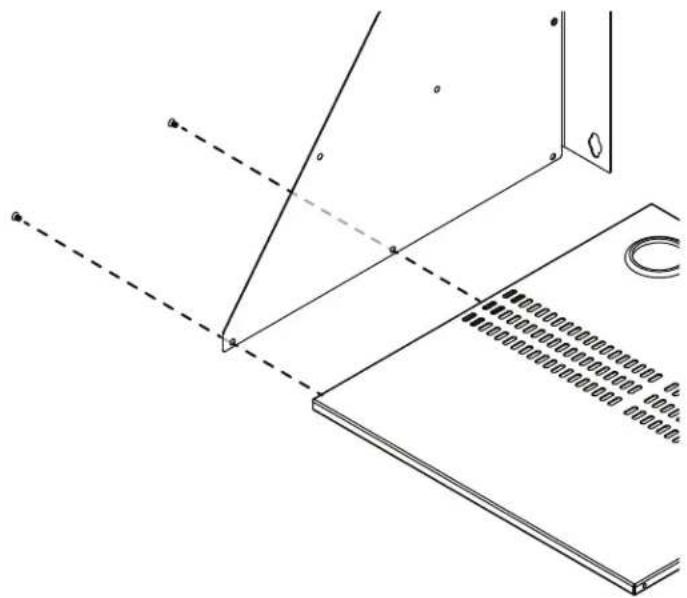

Étape 1 En utilisant deux vis M5 X 8 mm à la position avant et centrale, fixer le panneau de gauche au panneau de base.

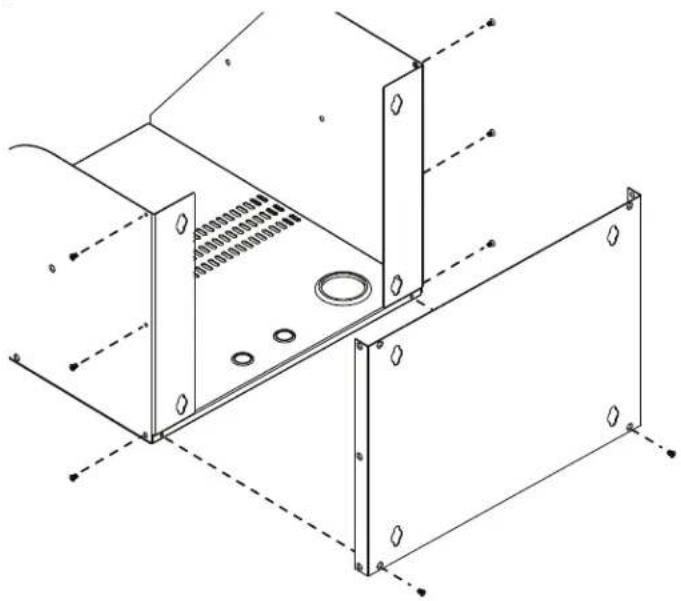

Étape 3 En utilisant huit vis M5 X 8 mm (trois par côte et deux au niveau inférieur arrêté), fixer le panneau arrière au panneau de base.

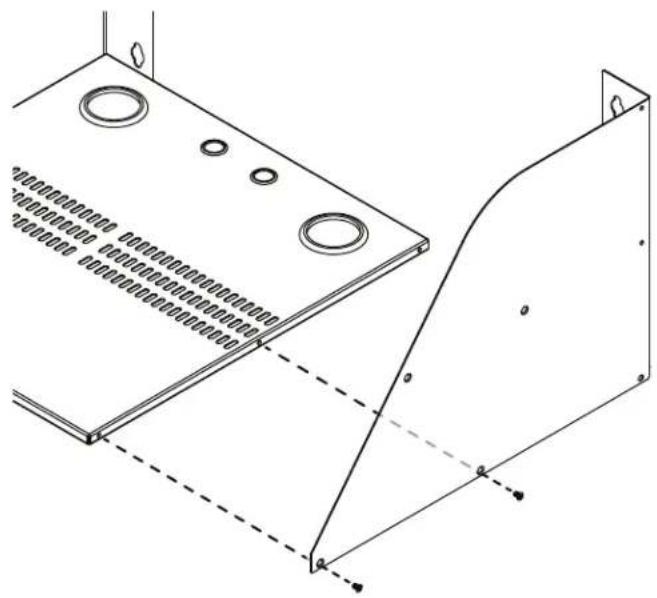

Étape 2 En utilisant deux vis M5 X 8 mm à la position avant et centrale, fixer le panneau de droite au panneau de base.

Modèle SRWOSHELFLG seulement En utilisant six vis M5 X 8 mm, fixer l'étagère supérieure.

Assemblage

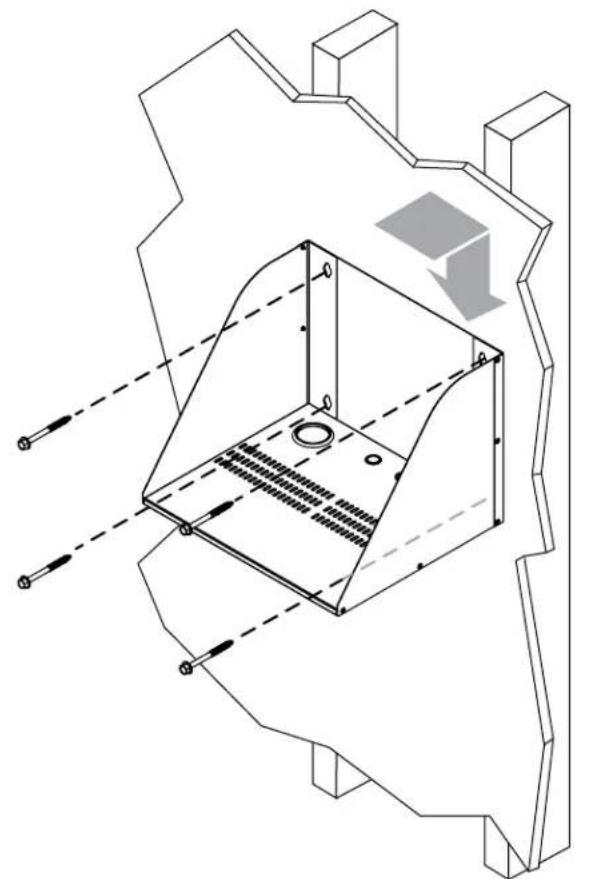

Étape 4 Pour monter le bati, localiser d'abord les montants sur la surface du mur/de montage, puis prendre toutes les mesures et/ou marquer les repères.

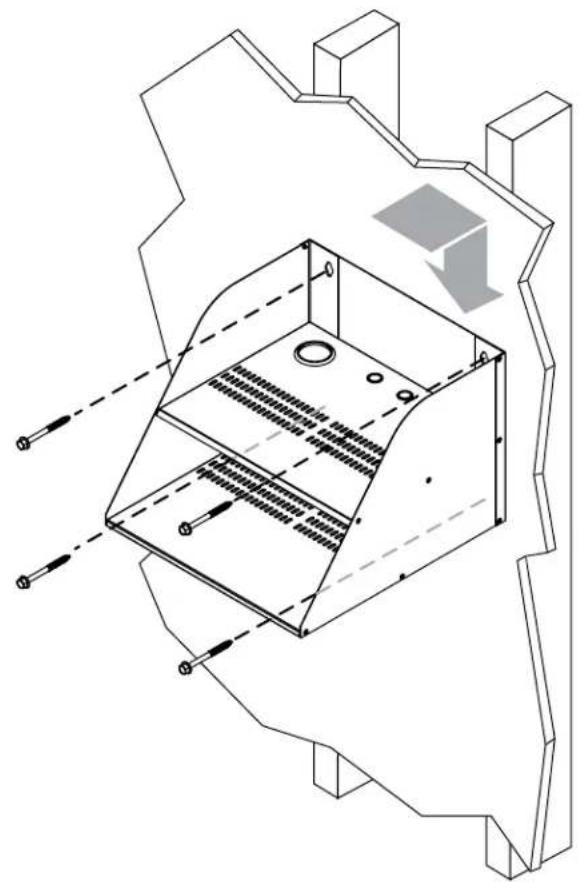

Étape 5 À l'aide de la quincaillerie fournie par l'utilisateur, monter le panneau arrêté au mur. Le panneau arrêté peut accueillir des tirefonds de 5/16 po.

SRWOSHELFSM SRWOSHEFLG

Installation de l'équipement

Le SRWOSHELFSM peut supporter la charge d'équipement maximal de 90 kg (200 lb).

Le SRWOSHELFLG peut supporter la charge d'équipment maximale de 113 kg (250 lb).

Pour le montage de tout autre équipement, consulter le manuel de l'utilitaire de l'équipement concerné pour des instructions d'installation de l'équipement. Ces informations sont habituallément disponibles dans les sections « Montage » ou « Montage en bati » du manuel.

Entreposage et entretien

Entreposage

Le boitier doit être entreposé dans un environnement interieur contrôle, à l'ecart de l'humidité, des températures extrêmes, des liquides et des gaz inflammables, des contaminants conducteurs, de la poussière et de la lumière directe du soleil. Entreposer le boitier dans son conteneur d'expédition original si possible.

Entretien

Le produit Tripp Lite est couvert par la garantie decrite dans ce manuel. Une variete de programmes de garantie prolongee et de service d'entretien sont également offerts par Tripp Lite. Pour obtenir plus de renseignements sur le service, visitez triplite.com/support. Avant de returner le produit pour la réparation, proceder comme suit :

1. Passer en revue les procedures d'installation et de fonctionnement dans ce manuel afin de s'assurer que le problème ne provient pas d'une mauvaise interprétation des instructions.
2. Si le problème persiste, ne pas communiquer avec le fournisseur et ne pas lui renvoyer le produit. Visitor只想 tripplite.com/support.
3. Si le problème nécessite une réparation, visitor tripplite.com/support et cliquer sur le lien de retours de produit. À partir de ce point, il est possible de demander une autorisation de retard de matériel (RMA) qui est requise pour le service. Ce simple formulaire en ligne demandera le modele de l'appareil et le numero de série, ainsi que d'autres informations générales. Le numero RMA ainsi que des instructions d'expédition seront envoyés par courriel. Les dommages (directs, indirects, particuliers ou consécutifs) encourus par le produit lors du transport à Tripp Lite ou à un service autorisé Tripp Lite ne sont pas couverts par la garantie. Les frais liés au transport des produits expériés à Tripp Lite ou à un centre de service autorisé Tripp Lite doivent être entièrement payés d'avance. Inscrite le numéro de RMA à l'extérieur de l'emballage. Si le produit est dans sa période de garantie, joindre une copie du reçu de caisse. Retourner le produit pour réparation par un transporter assure à l'adresse fournie lors de la demande de « RMA »

Garantie

Garantie limite de 5 ans

Le vendeur garantit ce produit, s'il est utilise conformément a toutes les instructions applicables, est exempt de tous defauts de materiaux et de fabrication pour une periode de 5 ans a partir de la date d'achat initiale. Si le produit s'avere defectueux en raison d'un vice de materiaiu ou de fabrication au cours de cette periode, le vendeur s'engage a reparer ou replacer le produit, a son entiere discretion.

CETTE GARANTIE NE S'APPLIQUE PAS À L'USURE NORMALE OU AUX DOMMAGES RÉSULTANT D'une MAUVAISE UTILISATION, D'un ABUS OU D'une NÉLGENCE. LE VENDEUR N'ACCORDE AUCUNE GARANTIE EXPRESSE AUTRE QUE LA GARANTIE EXPRESSEMENT DÉCRITE DANS LE PRESENT DOCUMENT. SAUF DANS LA MESURE OU CELA EST INTERDIT PAR LA LOI EN VIGUEUR, Toute GARANTIE IMPLICITE, Y COMPRIS TOUTES LES GARANTIES DE QUALITE MARCHANDE OU D'ADAPTATION, SONT LIMITÉES À LA PÉRIODE DE GARANTIE CI-DESSUS ET CETTE GARANTIE EXCLUT EXPRESSEMENT TOUS DOMMAGES DIRECTS ET INDIRECTS. (Certains États ne permettent pas de limitations sur la durée d'une garantie implicée, et certains États ne permettent pas l'exclusion ou la limitation des dommages fortuITS ou consécutifs, de sorte que les limitations ou exclusions susmentionnées peuvent ne pas s'appliquer à vous. Cette garantie vous accorde des droits légaux spécifique, et vous pouvez avoir d'autres droits qui varient d'une compétence à l'autre.)

AVERTISSEMENT : L'utilisateur individuel doit prendre soin de déterminer avant l'utilisation si cet apparéil est approprié, ajustat et sur pour l'usage prévu. Puisque les utilisations individuelles sont sujéttes à des variations importantes, le fabricant ne fait aucune déclaration ou garantie quant à l'aptitude ou l'adaptation de ces dispositifs pour une application spécifique.

La politique de Tripp Lite en est une d'amélioration continue. Les caractéristiques techniques sont modifiables sans préavis. Les produits réels peuvent différer légarement des photos et des illustrations.

D'excellence Industrielle

1111 W. 35th Street, Chicago, IL 60609 USA · triplite.com/support

21-08-15 933F5A_RvB
