FMTK2727AS - Micro-ondes FRIGIDAIRE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Micro-ondes encastrable avec kit de garniture
Marque	Frigidaire
Modèle	FMTK2727AS
Couleur	Inox (SS)
Dimensions de l'ouverture requise (H x L x P)	432-438 mm x 629-635 mm x 508 mm
Dimensions du kit de garniture (H x L x P)	460 mm x 684 mm x 40 mm
Poids supporté par le plancher	Jusqu'à 45 kg (100 lb)
Alimentation électrique	120 V, 60 Hz, 15 A (estimation)
Puissance micro-ondes	Environ 1000 W (estimation)
Capacité	Environ 1,5 pied cube (estimation)
Fonctions principales	Cuisson par micro-ondes, décongélation, cuisson automatique, minuterie, horloge
Niveaux de puissance	10 niveaux (estimation)
Matériau de la cavité	Acier inoxydable avec revêtement émaillé (estimation)
Porte	Ouvre à gauche (estimation), vitrée
Éclairage intérieur	Oui
Plateau tournant	Oui, amovible
Fonction de verrouillage enfant	Oui
Entretien et nettoyage	Nettoyer l'extérieur avec un chiffon doux et humide ; ne pas utiliser de nettoyants abrasifs
Sécurité	Débrancher avant installation ; ne pas enlever les étiquettes d'avertissement
Pièces incluses dans le kit de garniture	Cadre avant, conduit d'évacuation, vis A (11), vis B (4)
Réparabilité	Pièces détachées disponibles via service après-vente Frigidaire
Garantie	Garantie limitée standard (voir manuel)

FOIRE AUX QUESTIONS - FMTK2727AS FRIGIDAIRE

Comment installer correctement le kit de garniture FMTK2727AS ?

Suivez les instructions fournies dans la notice : utilisez le conduit d'évacuation et le cadre fournis. Assurez-vous que l'ouverture a les bonnes dimensions (hauteur min 432 mm, max 438 mm ; largeur min 629 mm, max 635 mm ; profondeur min 508 mm). Fixez le conduit d'évacuation au sol, puis insérez le four à micro-ondes et vissez le cadre.

Quels sont les prérequis électriques pour ce micro-ondes ?

Le four nécessite une prise de courant de 120 V, 60 Hz, 15 A. La prise ne doit pas être située dans la zone ombrée du schéma (derrière le four). Pour une profondeur d'ouverture supérieure à 21 pouces (533 mm), la prise peut être placée n'importe où sur le mur arrière.

Puis-je installer ce micro-ondes au-dessus d'un four électrique mural ?

Oui, à condition de respecter un dégagement d'au moins 7,6 cm (3 pouces) entre le four mural et le micro-ondes. L'ensemble de garniture doit être installé uniquement au-dessus d'un four électrique mural simple, autonettoyant ou non.

Comment nettoyer l'extérieur du micro-ondes ?

Utilisez un chiffon doux et humide avec un détergent doux. Évitez les nettoyants abrasifs qui pourraient rayer la surface en inox. Séchez immédiatement après nettoyage.

Que faire si le micro-ondes ne chauffe pas ?

Vérifiez que l'appareil est bien branché et que la prise fonctionne. Assurez-vous que la porte est bien fermée et que les verrous sont engagés. Si le problème persiste, contactez le service après-vente Frigidaire.

Comment utiliser la fonction de décongélation ?

Placez l'aliment congelé dans un plat adapté. Sélectionnez le mode décongélation sur le panneau de commande et saisissez le poids. Le micro-ondes ajuste automatiquement le temps et la puissance. Retournez l'aliment à mi-programme si nécessaire.

Puis-je utiliser des récipients métalliques dans ce micro-ondes ?

Non, les récipients et ustensiles métalliques peuvent provoquer des étincelles et endommager l'appareil. Utilisez uniquement des plats allant au micro-ondes (verre, céramique, plastique adapté).

Comment régler l'horloge et la minuterie ?

Appuyez sur le bouton 'Clock' (horloge) et utilisez le pavé numérique pour entrer l'heure. Pour la minuterie, appuyez sur 'Timer', réglez la durée et confirmez. Le micro-ondes émettra un bip à la fin.

Que signifie le code d'erreur affiché ?

Les codes d'erreur indiquent un dysfonctionnement. Par exemple, 'E1' peut signaler un problème de capteur de température. Consultez la section de dépannage dans la notice ou contactez le support technique.

Où puis-je trouver des pièces de rechange pour ce modèle ?

Les pièces détachées comme le kit de garniture, les vis ou le plateau tournant sont disponibles auprès du service pièces de Frigidaire. Rendez-vous sur le site officiel ou contactez un revendeur agréé.

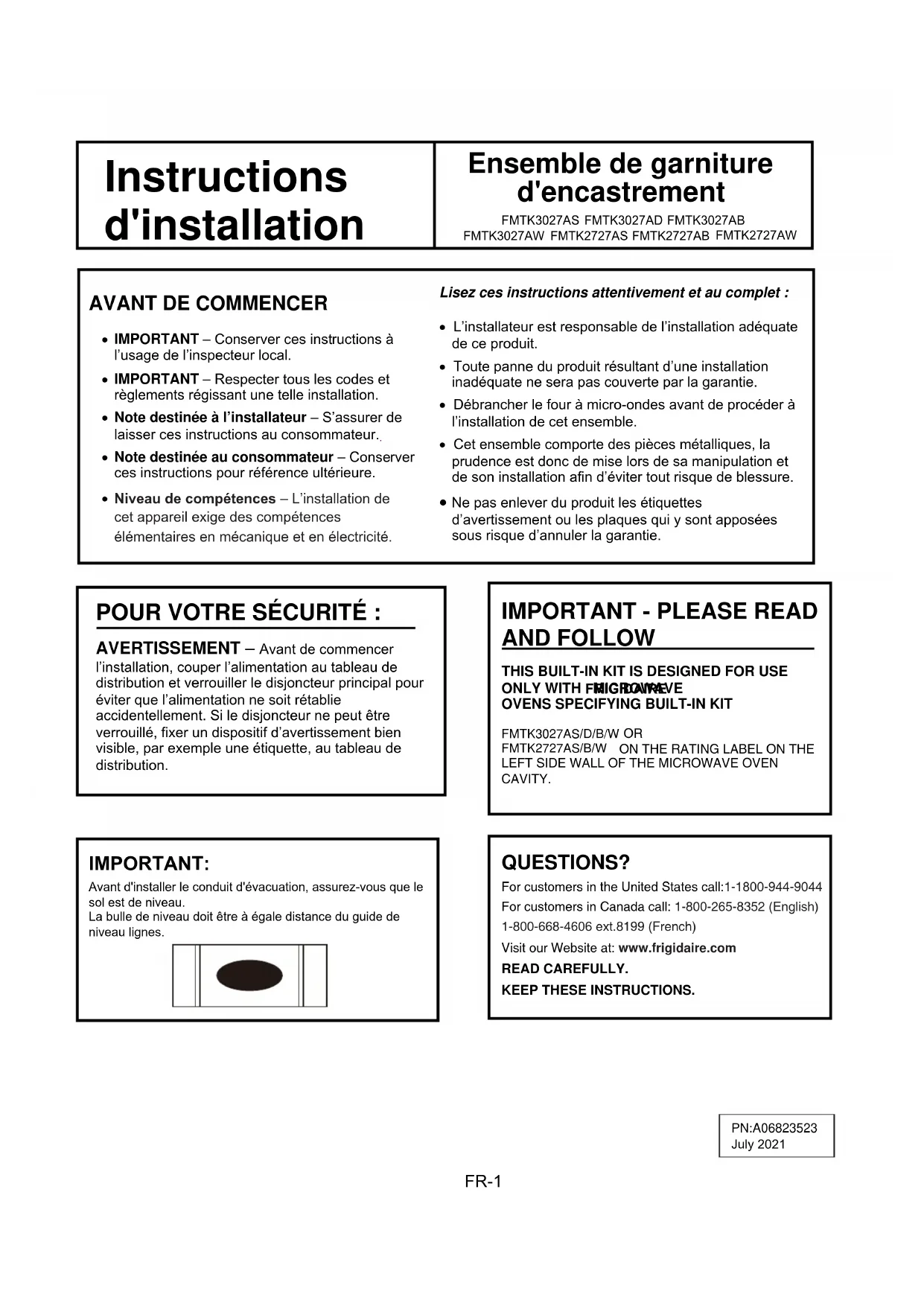

MODE D'EMPLOI FMTK2727AS FRIGIDAIRE

Instructions d'installation

Ensemble de garniture d'encastrement

FMTK3027AS FMTK3027AD FMTK3027AB

• IMPORTANT - Conserver ces instructions à l'usage de l'inspecteur local.
• IMPORTANT - Respecter tous les codes et règlements régissant une telle installation.
  Note destinée à l'installateur - S'assurer de laisser ces instructions au consommateur.
  Note destinée au consommateur - Conserver ces instructions pour reference ultérieure.
• Niveau de compétences - L'installation de cet appeareil exige des compétences élémentaires en mécanique et en électricité.

Lisez ces instructions attentivement et au complet :

• L'installateur est responsable de l'installation adequate de ce produit.
• Toute panne du produit resultant d'une installation inadéquate ne sera pas couverte par la garantie.
• Débrancher le four à micro-ondes avant de procéder à l'installation de cet ensemble.
• Cet ensemble compte des pieces métalliques, la prudence est donc de mise lors de sa manipulation et de son installation afin d'éviter tout risque de blessure.
• Ne pas enlever du produit les étiquettes d'advertissement ou les plaques qui y sont apposées sous risque d'annuler la garantie.

POUR VOTRE SECURITE :

AVERTISSEMENT - Avant de commencer l'installation, couper l'alimentation au tableau de distribution et verrouiller le disjoncteur principal pour éviter que l'alimentation ne soit rétablette accidentellement. Si le disjoncteur ne peut être verrouillé, fixer un dispositif d'avertissement bien visible, par exemple une étiquette, au tableau de distribution.

IMPORTANT - PLEASE READ AND FOLLOW

Avant d'insteller le conduit d'évacuation, assurez-vous que le sol est de niveau.

La bulle de niveau doit être à égale distance du guide de niveau lignes.

QUESTIONS?

Instructions d'installation

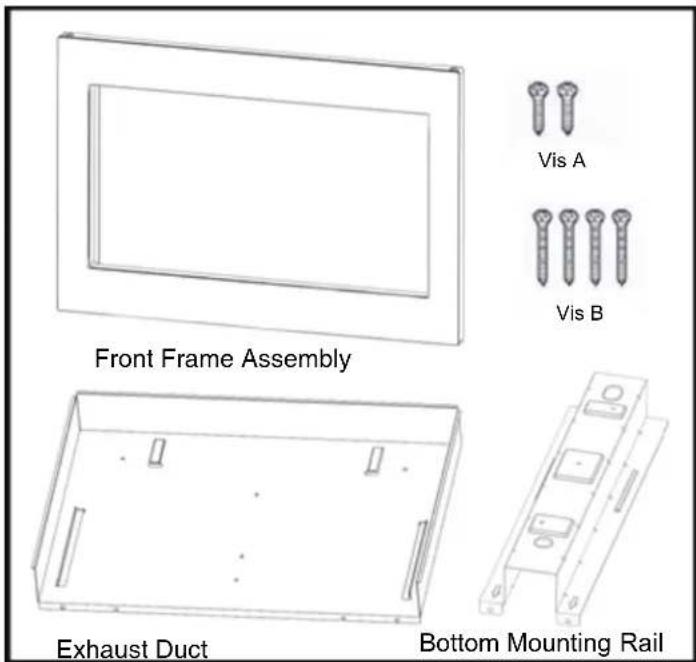

PIÉCES INCLUSES

1. Cadre avant - QTÉ 1
2. Conduit d'évacuation - QTE 1
3. Vis A - QTÉ 11(3.9×8.0 mm)
4. Vis B-QTE 4 (4.0X20 mm)

CHOIX DE L'EMPLACEMENT DE VOTRE FOUR À MICRO-ONDES ENCASTRÉ

L'ensemble de garniture d'encastrement est compatible avec les jours à micro-ondes indiqués ci-dessous. Le jour peut être encastré dans une armoire, dans un mur ou audessus d'un four mural electrique.*

Peut être intégré dans une structure du Cabinet, mais pas pour une'utilisation à côté (dans les 2 pieds) d'une cuisine au gaz ou électricque, table de cuisson, ou au four

Numéro de modèle	Couleur	La descripion
FMBS2227AB	Noire	Four microonde
FMTK3027AS	SS	Kit de garniture 30"
FMTK3027AD	Noir SS	Kit de garniture 30"
FMTK3027AB	Noire	Kit de garniture 30"
FMTK3027AW	Blanche	Kit de garniture 30"
FMTK2727AS	SS	Kit de garniture 27"
FMTK2727AB	Noire	Kit de garniture 27"
FMTK2727AW	Blanche	Kit de garniture 27"

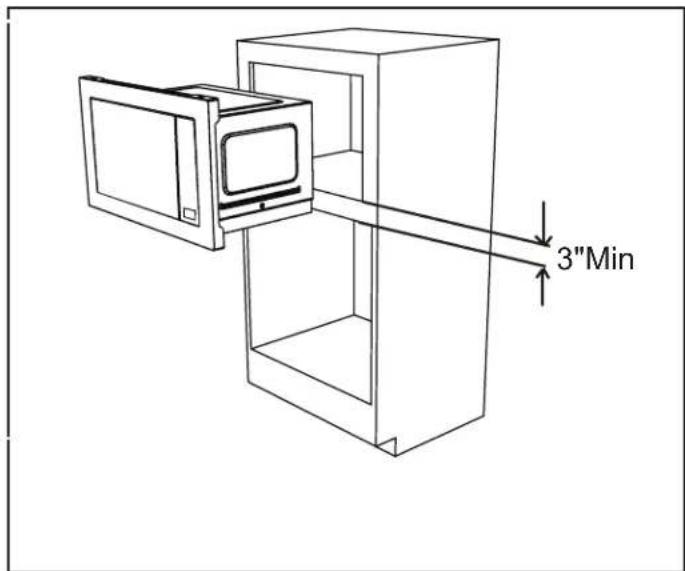

Voir l'illustration 2 pour l'emplacement adequat d'un apparéil encastré au-dessus d'un four mural. Suivre avec soin les instructions d'installation du four mural et celles de l' apparéil encastré Sears Kenmore. Si l' apparéil est encastré audessus d'un four mural, s'assurer qu'il y a un dégagement d'au moins 7,6 cm (3 po) entre la paroi du four et le four à micro-ondes.

*REMARQUE: L'ensemble de garniture d'encastrement et le four à micro-ondes doivent être installés uniquement au-dessus d'un four électrique, mural, simple, autonettoyant ou non.

OUVERTURE DE L'ARMOIRE OU DU MUR

Dimensions de l'ouverture

Hauteur (A)
Minimale	17 po (432 mm)
Maximale	171/4 po (438 mm)
Largeur (B)
Minimale	24 3/4 po (629 mm)
Maximale	25 po (635 mm)
Profondeur (C)
Minimale	20 po (508 mm)

Illustration 1

Dimensions Ensemble de garniture ensemble
	27po	30po
Hauteur	18 1/8 (460 mm)	18 1/8 (460 mm)
Largeur	26 15/16 (684 mm)	29 15/16 (759 mm)
Profondeur	1 9/16 (40 mm)	1 9/16 (40 mm)

Illustration 2

Instructions d'installation

Illustration 3

Illustration 4

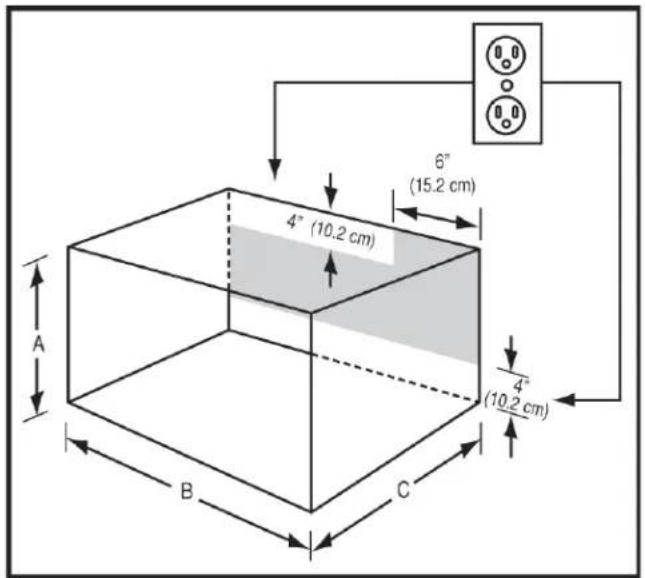

EMPLACEMENT DE LA PRESE DE COURANT

La prise de courant ne doit PAS etre place dans la zone ombrée, comme le montre l'illustration 3.

REMARQUE 1 :

Si la profondeur (C) de l'ouverture dépasse 53,3 cm (21 po), la prise de courant peut être place à n'importe quel endroit sur le mur arrêté.

REMARQUE 2 :

Le plancher de l'ouverture doit être construit dans un contreplaqué suffisamment solide pour supporter le poids du four et la surcharge au plancher (environ 45 kg [100 lb]). Le plancher doit être de niveau de manière à assurer le bon fonctionnement du four. Vérifier votre code du bathtub local, car il pourrait exiger que des cloisons (laterales, supérieure et inférieure) soient construites dans la niche. La niche n'a pas besoin d'être cloisonnée pour que le four fonctionne correctement..

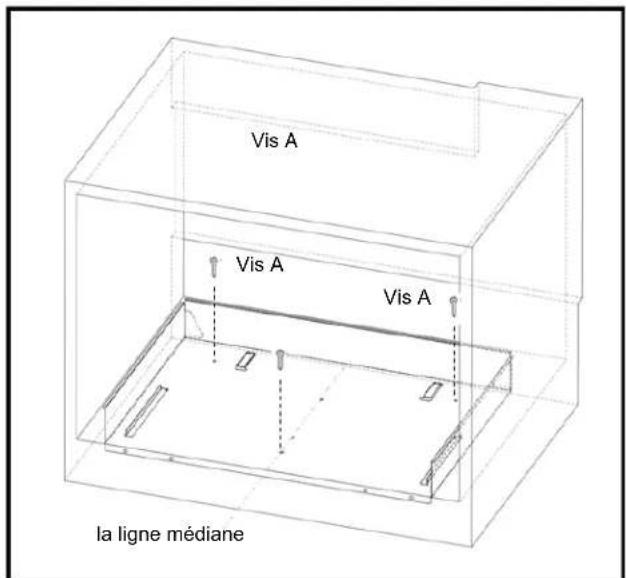

1. Dessiner une ligne centrale sur le plancher Placer le conduit d'évacuation dans l'ouverture. Lorsque le conduit d'évacuation est positionné correctement dans l'ouverture, les brides reposent fermement contre le bord inférieur de l'ouverture. Voir l'illustration 4.
2. Fixer le conduit d'évacuation à l'aide des deux vis A.

IMPORTANT : Serrer les vis dans le trou extérieur

IMPORTANT:

Avant d'insteller le conduit d'évacuation, assurez-vous que le sol est de niveau.

La bulle de niveau doit être à égale distance du guide de niveau lignes.

Bas De Montage Ferroviaire

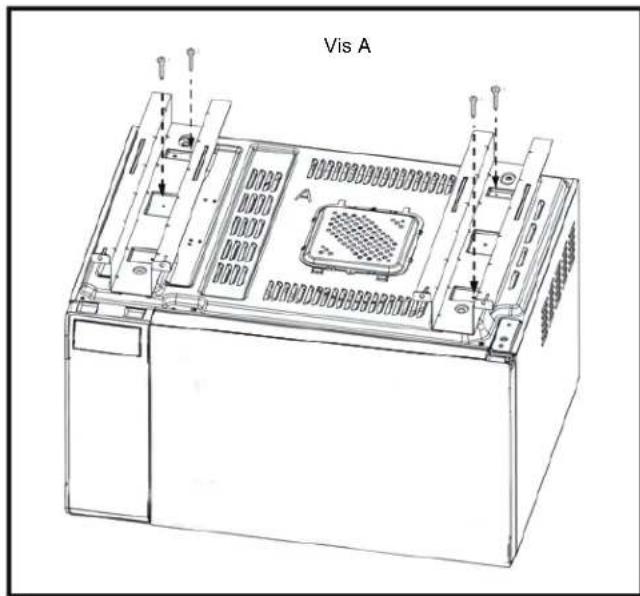

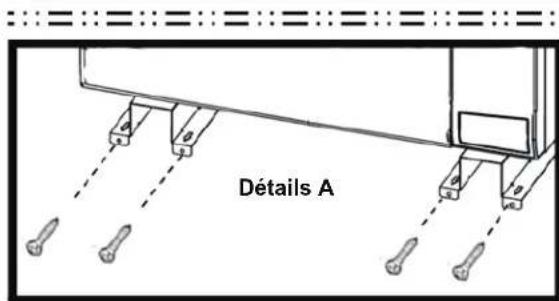

1. Tourner le four " micro-ondes " l'envers alors tu vois le fond du four. Fixer le fond de Rail de Montage sur le four avec quatre vis A. Voir l'illustration 5 ci-dessous.

Illustration 5

INSTALLATION FOUR

1. Placer le four a cote de l'ouverture pratique dans l'armoire ou le mur. Brancher le cordon d'alimentation dans la prise de courant.
   IMPORTANT: Protégez l'armoire lorsqu'elle est placée sur un plan de travail.

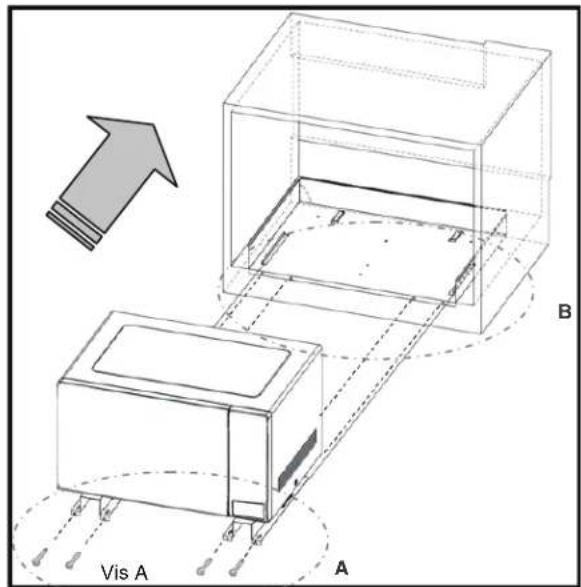

2. Guider avec soin le four assemblé dans l'ouverture pratiquée à cet effet. Glisser le four sur le conduit d'évacuation. Voir l'illustration 6.

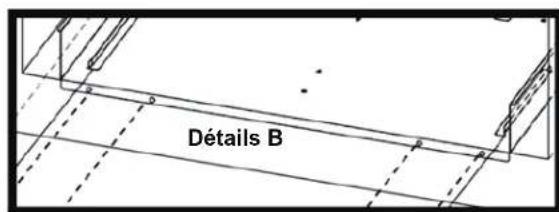

3. Fixer la partie inférieure du CADRE avec les quatre VIS A qui restent.

Illustration 6

Instructions d'installation

INSTALLATION DU CADRE

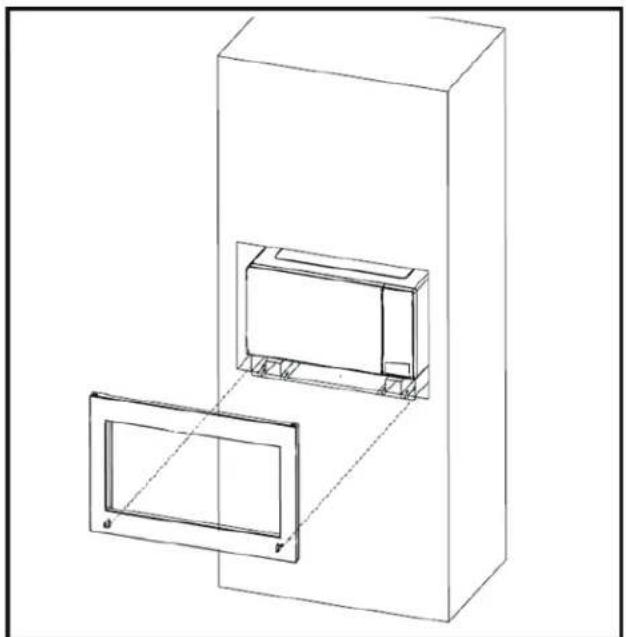

1. Positionner le CADRE de maniere à ce qu'il soit d'équerre avec le four. Voir l'illustration 7.

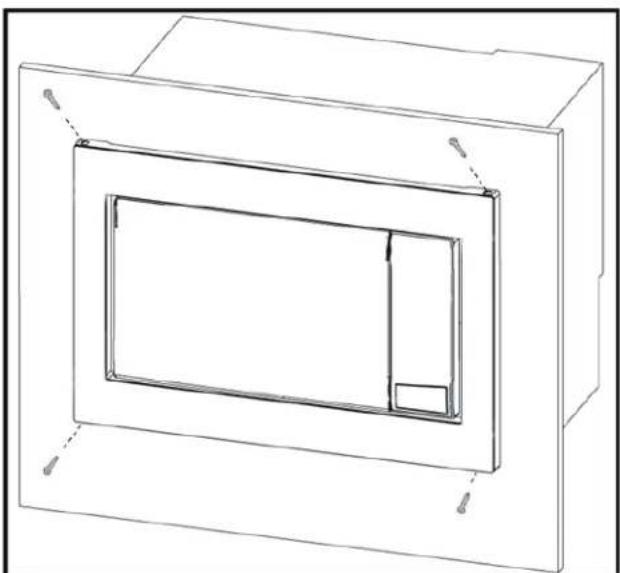

2. Vérifiez qu'il est plat, puis fixer avec deux vis B. Fixer la partie inférieure de le CADRE avec les deux vis B qui restent. Voir l'illustration 8.

Illustration 7
Illustration 8
