Tipo de producto	Microondas empotrable con kit de embellecedor
Marca	Frigidaire
Modelo	FMTK2727AS
Color	Acero inoxidable (SS)
Dimensiones de la abertura requerida (Al x An x Pr)	432-438 mm x 629-635 mm x 508 mm
Dimensiones del kit de embellecedor (Al x An x Pr)	460 mm x 684 mm x 40 mm
Peso soportado por el piso	Hasta 45 kg (100 lb)
Alimentación eléctrica	120 V, 60 Hz, 15 A (estimado)
Potencia del microondas	Aproximadamente 1000 W (estimado)
Capacidad	Aproximadamente 1,5 pies cúbicos (estimado)
Funciones principales	Cocción por microondas, descongelación, cocción automática, temporizador, reloj
Niveles de potencia	10 niveles (estimado)
Material de la cavidad	Acero inoxidable con revestimiento esmaltado (estimado)
Puerta	Abre a la izquierda (estimado), vidriada
Iluminación interior	Sí
Plato giratorio	Sí, extraíble
Función de bloqueo infantil	Sí
Mantenimiento y limpieza	Limpiar el exterior con un paño suave y húmedo; no usar limpiadores abrasivos
Seguridad	Desconectar antes de la instalación; no quitar las etiquetas de advertencia
Piezas incluidas en el kit de embellecedor	Marco frontal, conducto de evacuación, tornillos A (11), tornillos B (4)
Reparabilidad	Piezas de repuesto disponibles a través del servicio postventa de Frigidaire
Garantía	Garantía limitada estándar (ver manual)

Preguntas frecuentes - FMTK2727AS FRIGIDAIRE

¿Cómo instalar correctamente el kit de embellecedor FMTK2727AS?

Siga las instrucciones proporcionadas en el manual: use el conducto de evacuación y el marco suministrados. Asegúrese de que la abertura tenga las dimensiones correctas (altura mín. 432 mm, máx. 438 mm; ancho mín. 629 mm, máx. 635 mm; profundidad mín. 508 mm). Fije el conducto de evacuación al piso, luego inserte el horno microondas y atornille el marco.

¿Cuáles son los requisitos eléctricos para este microondas?

El horno requiere un tomacorriente de 120 V, 60 Hz, 15 A. El tomacorriente no debe estar ubicado en el área sombreada del diagrama (detrás del horno). Para una profundidad de abertura mayor a 21 pulgadas (533 mm), el tomacorriente puede colocarse en cualquier lugar de la pared trasera.

¿Puedo instalar este microondas sobre un horno eléctrico de pared?

Sí, siempre que se respete un espacio libre de al menos 7,6 cm (3 pulgadas) entre el horno de pared y el microondas. El conjunto de embellecedor debe instalarse únicamente sobre un horno eléctrico de pared simple, autolimpiante o no.

¿Cómo limpiar el exterior del microondas?

Use un paño suave y húmedo con un detergente suave. Evite los limpiadores abrasivos que podrían rayar la superficie de acero inoxidable. Seque inmediatamente después de la limpieza.

¿Qué hacer si el microondas no calienta?

Verifique que el aparato esté bien enchufado y que el tomacorriente funcione. Asegúrese de que la puerta esté bien cerrada y que los seguros estén enganchados. Si el problema persiste, contacte al servicio postventa de Frigidaire.

¿Cómo usar la función de descongelación?

Coloque el alimento congelado en un plato adecuado. Seleccione el modo de descongelación en el panel de control e ingrese el peso. El microondas ajusta automáticamente el tiempo y la potencia. Voltee el alimento a mitad del programa si es necesario.

¿Puedo usar recipientes metálicos en este microondas?

No, los recipientes y utensilios metálicos pueden provocar chispas y dañar el aparato. Use únicamente platos aptos para microondas (vidrio, cerámica, plástico adecuado).

¿Cómo ajustar el reloj y el temporizador?

Presione el botón 'Clock' (reloj) y use el teclado numérico para ingresar la hora. Para el temporizador, presione 'Timer', ajuste la duración y confirme. El microondas emitirá un pitido al final.

¿Qué significa el código de error mostrado?

Los códigos de error indican un mal funcionamiento. Por ejemplo, 'E1' puede señalar un problema del sensor de temperatura. Consulte la sección de solución de problemas en el manual o contacte al soporte técnico.

¿Dónde puedo encontrar piezas de repuesto para este modelo?

Las piezas de repuesto como el kit de embellecedor, los tornillos o el plato giratorio están disponibles a través del servicio de piezas de Frigidaire. Visite el sitio web oficial o contacte a un distribuidor autorizado.

MANUAL DE USUARIO FMTK2727AS FRIGIDAIRE

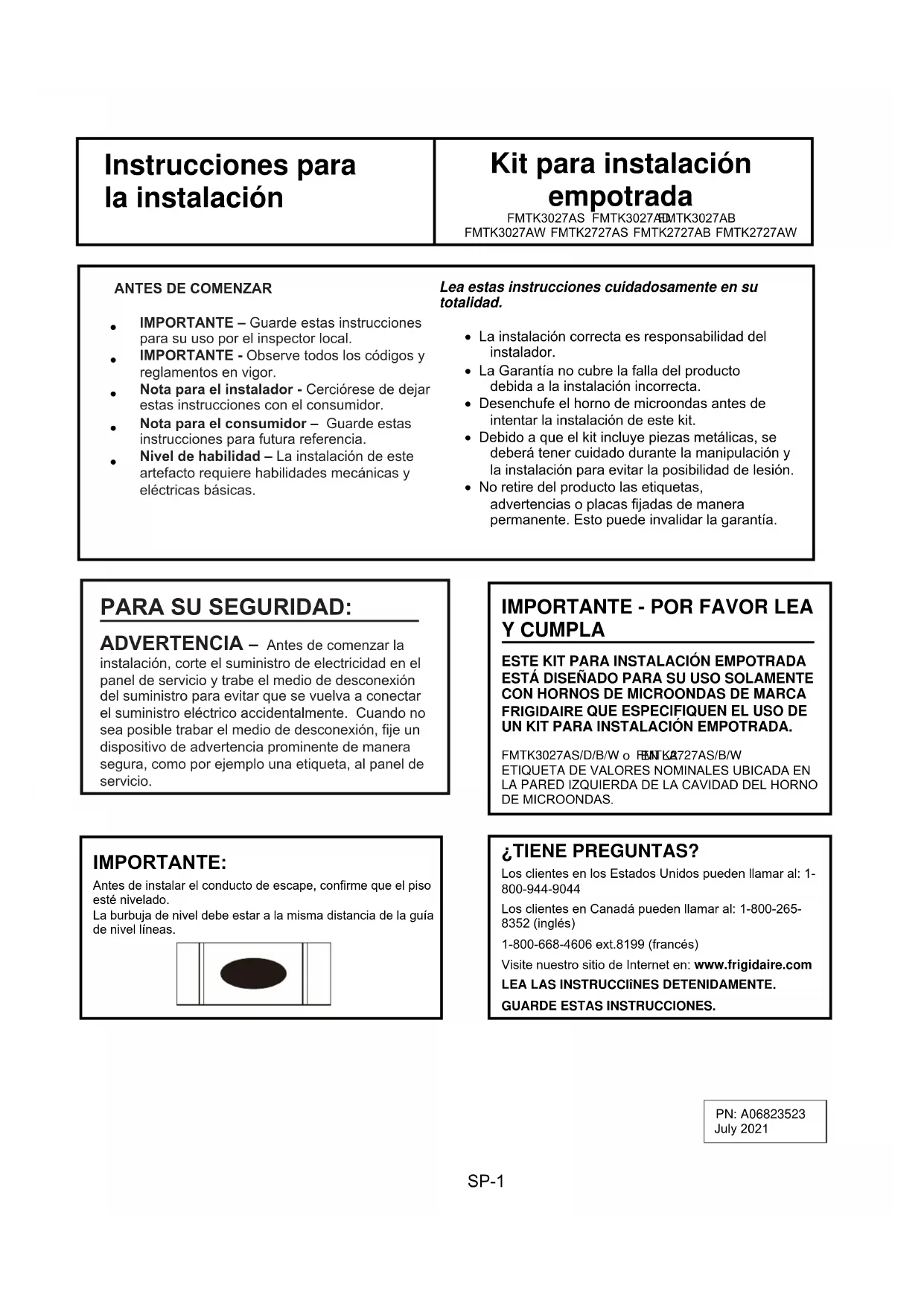

Instrucciones para la instalación

Kit para instalación empotrada

FMTK3027AS FMTK3027A DMTK3027AB

• IMPORTANTE - Guarde estas instrucciones para su uso por el inspector local.
• IMPORTANTE - Observe todos loscottigos y reglamentos en vigor.
• Nota para el instalador - Cerciórese de hacer estas instrucciones con el consumidor.
• Nota para el consumidor - Guarde estas instrucciones para futura referencia.
  Nivel de habilidad - La instalacion de este artefacto requireables mecancas y electricasbasicas.

Lea estas instrucciones cuidadosamente en su totalidad.

• La instalación correcta es responsabilidad del instalador.
• La Garantía no cubre la falla del producto debida a la instalación incorrecta.
  Desenchufe el hora de microondas antes de intentar la instalacion de este kit.
• Debido a que el kit incluye piezas metálicas, se deben tener cuidado durante la Manipulación y la instalación paraatar la posibidad de lesión.
• No retire del producto las etiquetas, advertencias o placas fjadas deforma permanente. Esto peut invalidar la garantia.

PARASUSEGURIDAD:

ADVERTENCIA - Antes de comenizar la instalacion, corte el suministro de electricidad en el panel de service y trabe el medio de desconexion del suministro para evaporar que se vuelva a conectar el suministro electrico accidentally. Cuando no sea possible trabajo el medio de desconexion, fije un dispositivo de advertencia prominente deforma segura, como por exemple una etiqueta, al panel de service.

IMPORTANT -POR FAVOR LEAY CUMPLA

ESTE KIT PARA INSTALACION EMPOTRADA
ESTA DIENADO PARA SU USO SOLAMENTE
CON HORNOS DE MICROONDAS DE MARCA
FRIGIDAIRE QUE ESPECIFQUEN EL USO DE
UN KIT PARA INSTALACION EMPOTRADA.

FMTK3027AS/D/B/W o FNTK8727AS/B/W ETIQUETA DE VALORES NOMINALES UBICADA EN LA PARED IZQUIERDA DE LA CAVIDAD DEL HORNO DE MICROONDAS.

IMPORTANT:

Antes de instalar el conducto de escape, confirma que el piso está;nivelado.

La burbuja de nivel debe estaralamismadistancia del guia de nivel lineas.

LIENE PREGUNTAS?

Los clients en los Estados Unidos peuvent llamar al: 1-800-944-9044

Los clientes en Canadapuede llamar al:1-800-265- 8352 (ingles)

Visite nthisto sitio de Internet en: www.frigidaire.com

LEA LAS INSTRUCCINES DETENIDAMENTE.

GUARDE ESTAS INSTRUCCIONES.

PN:A06823523

July 2021

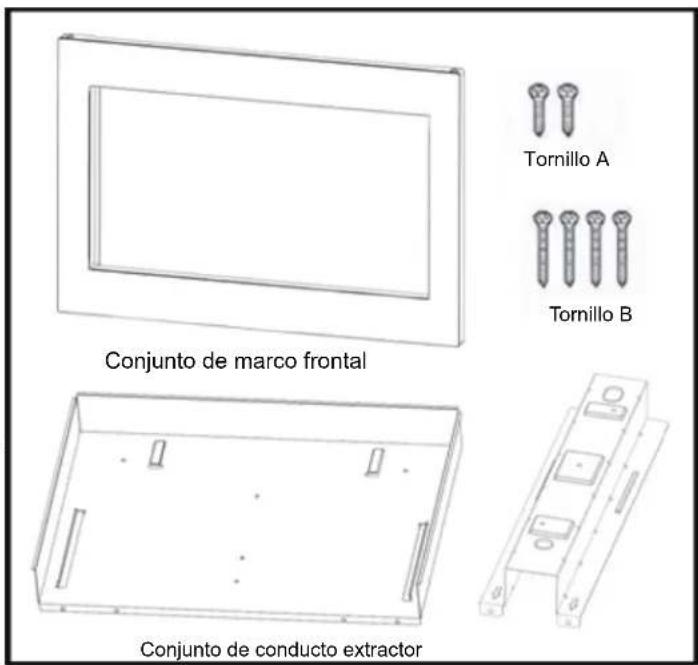

PARTES QUE SE INCLUYEN EN EL KIT

1. Conjunto de marco frontal - CANT. 1
2. Conjunto de conducto extractor - CANT. 1
3. Tornillo A-CANT. 11(3.9X8.0 mm)
4. Tornillo B-CANT. 4 (4.0X20 mm)

SELECTION DE LA UBICACION DE SU HORNO DE MICROONDAS PARA EMPOTRAR

El kit para instalación empotrada permite instalar los hornos de microondas que se indicate a continuación empotrados en un gabinete o pared por si solos o sobre unorno electrico de pared*.

Número de modelo	Color	Descripción
FMBS2227AB	Negra	Microonda
FMTK3027AS	SS	Kit de molduras de 30 ''
FMTK3027AD	Negra SS	Kit de molduras de 30 ''
FMTK3027AB	Negra	Kit de molduras de 30 ''
FMTK3027AW	Blanco	Kit de molduras de 30 ''
FMTK2727AS	SS	Kit de molduras de 27 ''
FMTK2727AB	Negra	Kit de molduras de 27 ''
FMTK2727AW	Blanco	Kit de molduras de 27 ''

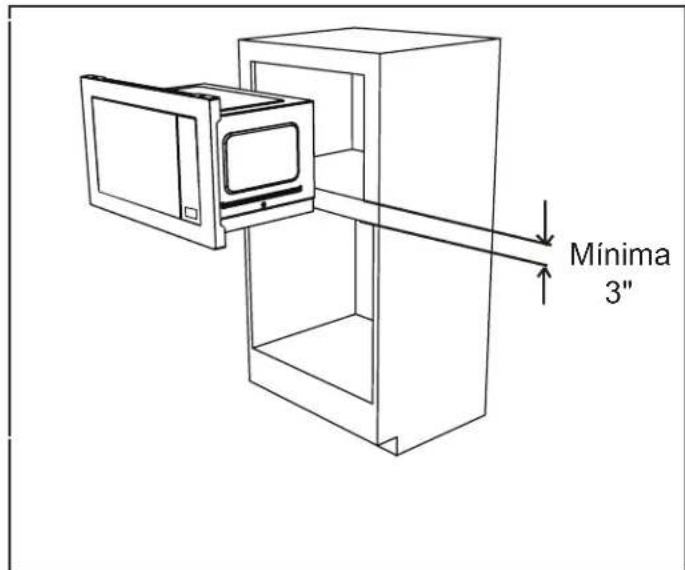

Véase la ilustración 2 para la ubicación correcta cuando el hora se va a empotrar sobre un hora de pared. Siga las instrucciones para la instalación del hora de pared y las instrucciones del kit para instalación empotrada de Electrolux cuidadosamente. Si se va a empotrar sobre un hora de pared, cercórese de que la separación vertical entre el hora de pared y el hora de microondas sea de por lo menos 3 pulgadas (7.5 cm).

*NOTA: El kit de marco para instalacion empotrada y el hora de microondas solo podran empotrarse sobre un hora electrico autolimpiador o no autolimpiador de pared de una sola cavid.

RECORTE EN EL GABINETE O PARED Dimensiones de la abertura

Altura (A)
Mínima	17 pulg. (432 mm)
Máxima	17 1/4pulg. (438 mm)
Ancho (B)
Mínimo	24 3/4pulg. (629 mm)
Máximo	25 pulg. (635 mm)
Profundidad (C)
Mínima	20 pulg. (508 mm)

Ilustración 1

Recorte Dimensiones Kit general
	27pulg.	30pulg.
Altura	18 1/8 (460 mm)	18 1/8 (460 mm)
Ancho	26 15/16 (684 mm)	29 15/16 (759 mm)
Profundidad	1 9/16 (40 mm)	1 9/16 (40 mm)

Ilustración 2

Instrucciones para la instalación

Ilustración 3

Ilustración 4

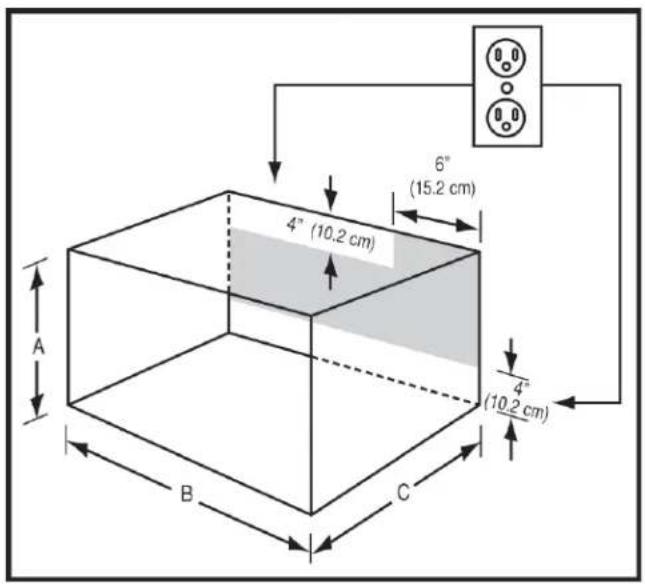

UBICACION DEL TOMACORRIENTE

El tomacorriente NO deben encontrarse en el area sobreda que se indica en la Ilustracion 3.

NOTA 1:

El piso de la abertura deben estar construido de madera laminada que sea lo suficientmente fuerte como para soportar el peso del hora y la energia sobre el piso (aproximamente 100 libras). El piso deben estar nivelado para elFuncionamento correcto del hora. Asegüre de consultar elcodigo de constructionlocal, ya que pueda requireir que la abertura esté encerrada por un tabique divisorio lateral, superior y posterior. No se requires el recinto cerrado para elfuncionamento correcto del hora.

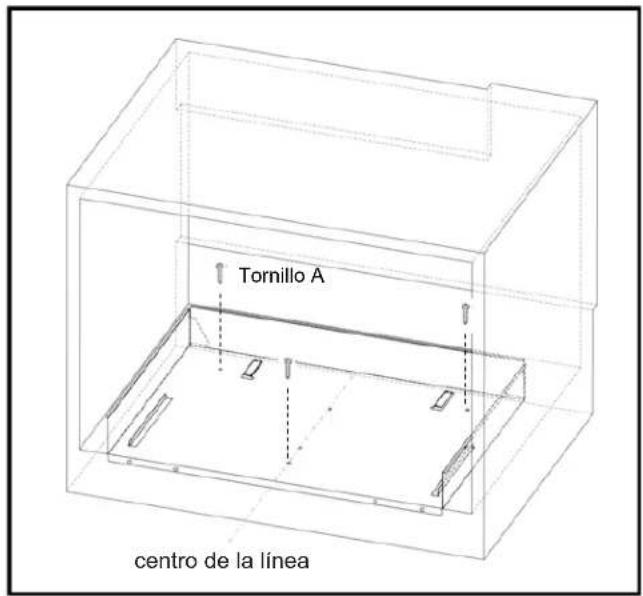

CONJUNTO DE CONDUCTO EXTRACTOR

1. Dibuje una liceatal en el piso

Cologne el conducto extractor en la abertura.

Cuando el Conjunto del conducto extractor se ha colocado en la abertura correctamente, las bridas quedaranfirmamente contrael borde inferior de la abertura. Vexe la ilustracion 4.

1. Asegure elconjunto de conducto extractor con los dos tornillos A.

IMPORTANTE: Asegure los tornillos en el orificio exterior.

IMPORTANT:

Antes de instalar el conductor de escape, confirma que el piso está技术水平ado.

La burbuja de nivel debe estar a la misma distancia de la guia de nivel lineas.

INSTALACION DEL MARCO

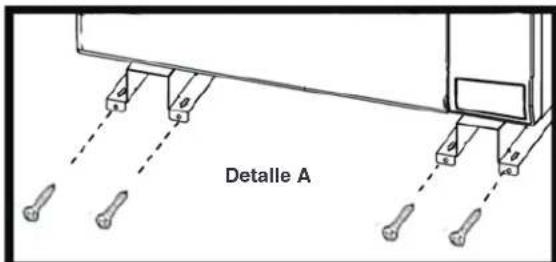

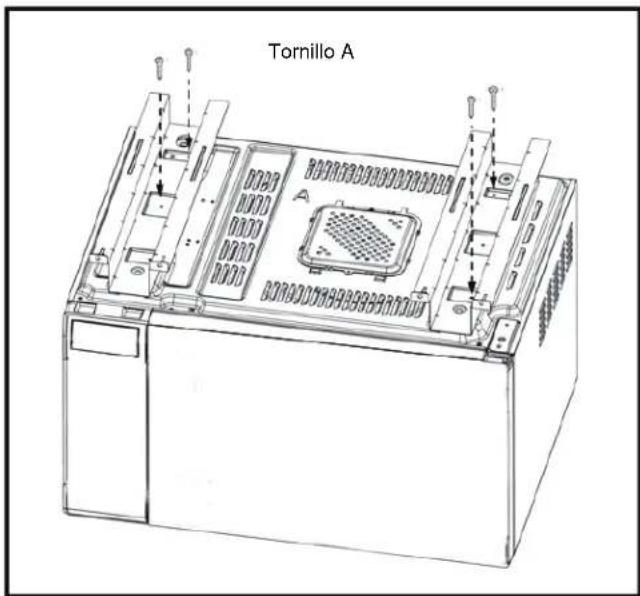

1. Hace a la onda de microondas arriv y abajo por lo que estáUGCando en la parte inferior del hora.Asegure la parte inferior de montaje en carril del hora con quatre tornillosA.Vease lailustracion 5.

Ilustración 5

1. Coloque el hora en posicion adyacente a la abertura de la pared o del gabinete. Enchufe el cordón electrico en el tomacorriente.

IMPORTANT: Proteja el gabinete cuando lo coloque sobre la encimera.

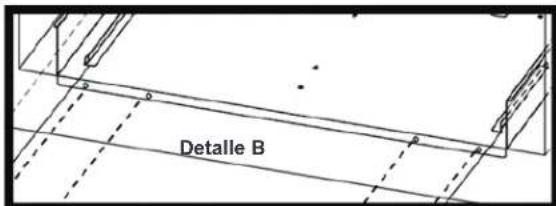

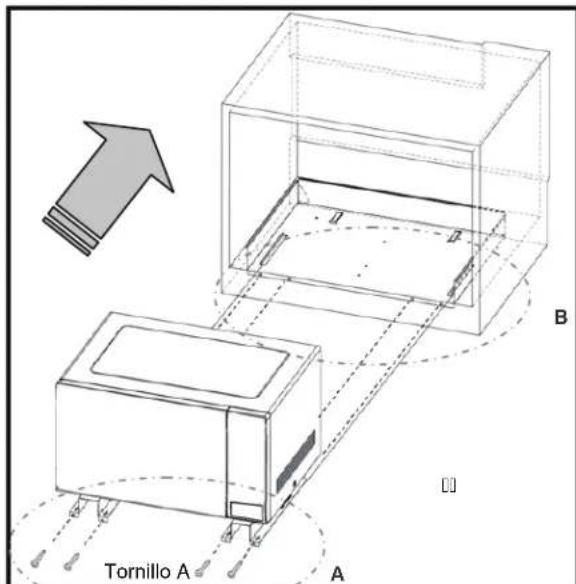

1. Guie cuidadosamente elorno ensamblado hacia el interior de la abertura preparada.Deslice el hora sobre elconjunto de conducto extractor.Vease la ilustracion 6.
2. Asegure el Conjunto de conductor extractor con los cuales tornillos A.

Ilustración 6

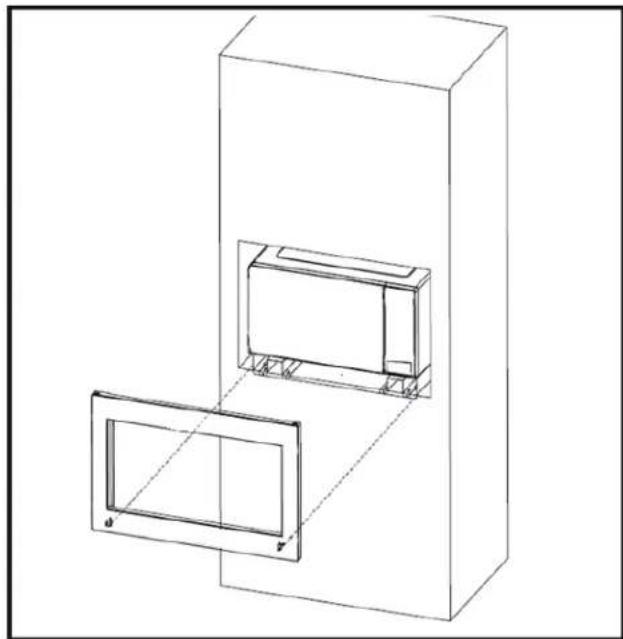

1. Colque la CONJUNTO DEL MARCO para ser cuadrado con el hora. Colque cuidadosamente la CONJUNTO DEL MARCO en el hora. Véase la ilustración7.

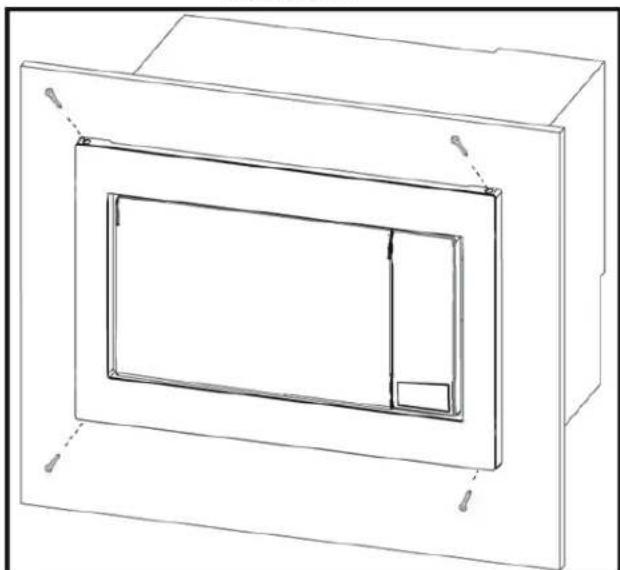

2. Compruebe que es plataforma y bajo aseguire con dos tornillos B. Asegure la parte inferior del Conjunto del bastidor con los dos tornillos restantes B. Véase la ilustración8.

ilustración 7
ilustración 8
