FMTK2727AB - Micro-ondes FRIGIDAIRE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Micro-ondes encastrable
Marque	Frigidaire
Modèle	FMTK2727AB
Couleur	Noir
Capacité intérieure	1,6 pi³
Puissance micro-ondes	1000 W (estimation)
Alimentation électrique	120 V, 60 Hz, 15 A
Dimensions d'ouverture requises (H x L x P)	17 – 17,25 po x 24,75 – 25 po x min. 20 po
Dimensions du cadre de garniture (H x L x P)	18 1/8 po x 26 15/16 po x 1 9/16 po
Poids du four (estimé)	80 lb (36 kg)
Fonctions de cuisson	Cuisson par capteur, décongélation, cuisson express, horloge
Verrouillage de sécurité enfants	Oui
Type d'installation	Encastrée dans une armoire ou au-dessus d'un four électrique mural
Pièces incluses (kit de garniture)	Cadre avant, conduit d'évacuation, vis A (11), vis B (4)
Entretien	Nettoyer avec un chiffon doux et humide
Avertissements de sécurité	Couper l'alimentation avant installation ; ne pas installer à moins de 2 pi d'une cuisinière à gaz ou électrique

FOIRE AUX QUESTIONS - FMTK2727AB FRIGIDAIRE

Quelles sont les dimensions exactes de l'ouverture nécessaire pour installer le micro-ondes FMTK2727AB ?

L'ouverture doit avoir une hauteur minimale de 17 pouces et maximale de 17,25 pouces, une largeur entre 24,75 et 25 pouces, et une profondeur d'au moins 20 pouces.

Puis-je installer ce micro-ondes au-dessus d'une cuisinière à gaz ?

Non, selon la notice, le micro-ondes ne doit pas être installé à moins de 2 pieds d'une cuisinière à gaz ou électrique, d'une table de cuisson ou d'un four.

Quels outils sont nécessaires pour l'installation du kit de garniture ?

Les outils de base comme un tournevis sont nécessaires. Le kit contient les vis A et B, le cadre avant et le conduit d'évacuation.

Comment niveler le micro-ondes lors de l'installation ?

Avant d'installer le conduit d'évacuation, assurez-vous que le sol est de niveau à l'aide d'un niveau à bulle. La bulle doit être centrée entre les lignes de guidage.

Quelle est la capacité intérieure du micro-ondes FMTK2727AB ?

La capacité estimée est de 1,6 pied cube, ce qui permet de cuire des plats de taille moyenne.

Le micro-ondes dispose-t-il d'un verrouillage de sécurité pour les enfants ?

Oui, il est équipé d'une fonction de verrouillage enfants pour éviter une utilisation non surveillée.

Quelles sont les fonctions de cuisson disponibles ?

Le micro-ondes offre des fonctions de cuisson par capteur, décongélation, cuisson express et horloge.

Comment nettoyer le micro-ondes ?

Utilisez un chiffon doux et humide pour nettoyer l'intérieur et l'extérieur. Évitez les produits abrasifs.

Le poids maximal supporté par le plancher de l'ouverture est-il important ?

Oui, le plancher doit supporter environ 100 lb (45 kg) pour le four et la surcharge. Utilisez du contreplaqué solide.

Puis-je installer le micro-ondes au-dessus d'un four électrique mural ?

Oui, à condition de respecter un dégagement d'au moins 3 pouces entre le four mural et le micro-ondes, et que le four mural soit électrique.

MODE D'EMPLOI FMTK2727AB FRIGIDAIRE

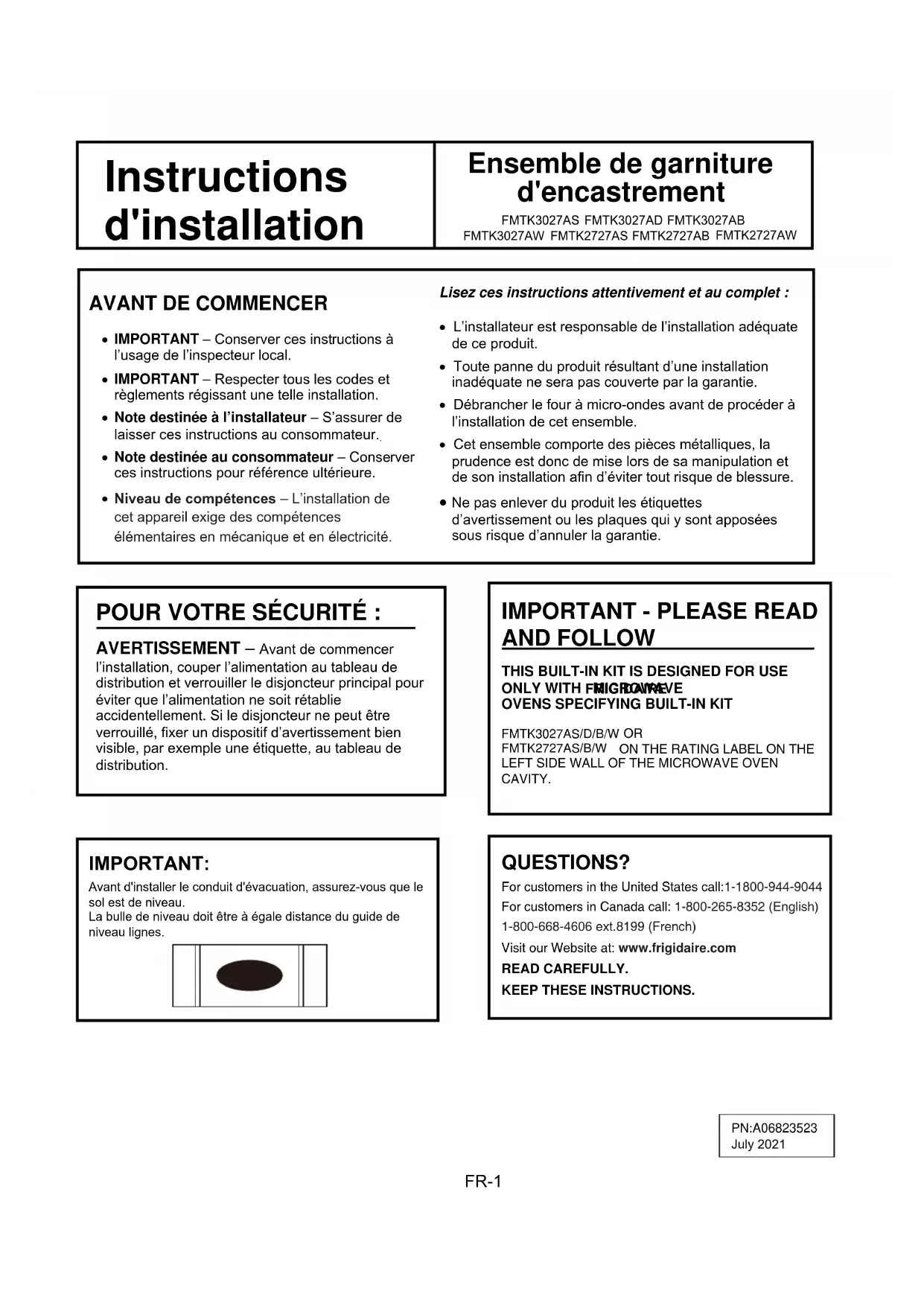

Instructions d'installation

Ensemble de garniture d'encastrement

FMTK3027AS FMTK3027AD FMTK3027AB

• IMPORTANT - Conserver ces instructions à l'usage de l'inspecteur local.
• IMPORTANT - Respecter tous les codes et règlements régissant une telle installation.
  Note destinée à l'installateur - S'assurer de laisser ces instructions au consommateur.
  Note destinée au consommateur - Conserver ces instructions pour reference ultérieure.
• Niveau de compétences - L'installation de cet apparéil exige des compétences élémentaires en mécanique et en électricité.

Lisez ces instructions attentivement et au complet :

• L'installateur est responsable de l'installation adequate de ce produit.
• Toute panne du produit resultant d'une installation inadéquate ne sera pas couverte par la garantie.
• Débrancher le four à micro-ondes avant de procéder à l'installation de cet ensemble.
• Cet ensemble compte des pieces métalliques, la prudence est donc de mise lors de sa manipulation et de son installation afin d'éviter tout risque de blessure.
• Ne pas enlever du produit les étiquettes d'advertissement ou les plaques qui y sont apposées sous risque d'annuler la garantie.

POUR VOTRE SECURITE :

AVERTISSEMENT - Avant de commencer l'installation, couper l'alimentation au tableau de distribution et verrouiller le disjoncteur principal pour éviter que l'alimentation ne soit rétablette accidentellement. Si le disjoncteur ne peut être verrouillé, fixer un dispositif d'avertissement bien visible, par exemple une étiquette, au tableau de distribution.

IMPORTANT - PLEASE READ AND FOLLOW

Avant d'insteller le conduit d'évacuation, assurez-vous que le sol est de niveau.

La bulle de niveau doit être à égale distance du guide de niveau lignes.

QUESTIONS?

Instructions d'installation

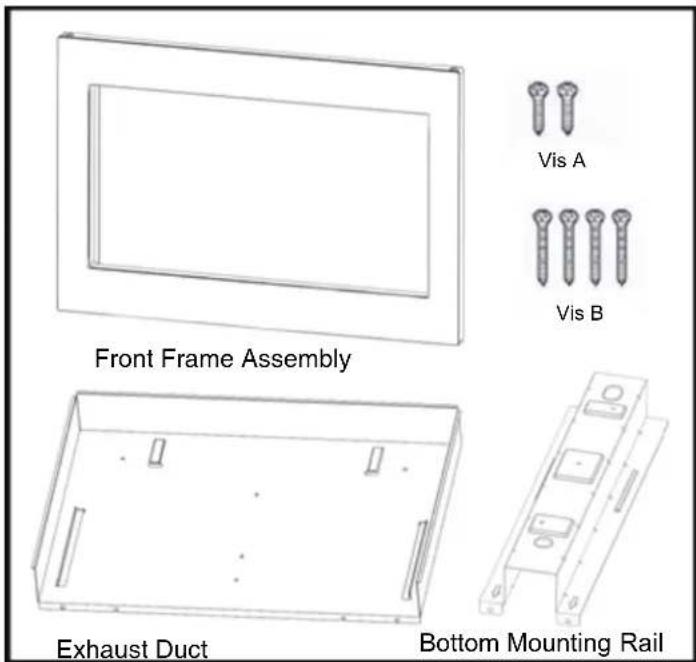

PIÉCES INCLUSES

1. Cadre avant - QTÉ 1
2. Conduit d'évacuation - QTE 1
3. Vis A - QTÉ 11(3.9×8.0 mm)
4. Vis B-QTE 4 (4.0X20 mm)

CHOIX DE L'EMPLACEMENT DE VOTRE FOUR À MICRO-ONDES ENCASTRÉ

L'ensemble de garniture d'encastrement est compatible avec les jours à micro-ondes indiqués ci-dessous. Le four peut être encastré dans une armoire, dans un mur ou au-dessus d'un four mural électrique.*

Peut être intégré dans une structure du Cabinet, mais pas pour une utilisation à côte (dans les 2 pieds) d'une cuisinière au gaz ou électricque, table de cuisson, ou au four

Numéro de modèle	Couleur	La descripon
FMBS2227AB	Noire	Four microonde
FMTK3027AS	SS	Kit de garniture 30"
FMTK3027AD	Noir SS	Kit de garniture 30"
FMTK3027AB	Noire	Kit de garniture 30"
FMTK3027AW	Blanche	Kit de garniture 30"
FMTK2727AS	SS	Kit de garniture 27"
FMTK2727AB	Noire	Kit de garniture 27"
FMTK2727AW	Blanche	Kit de garniture 27"

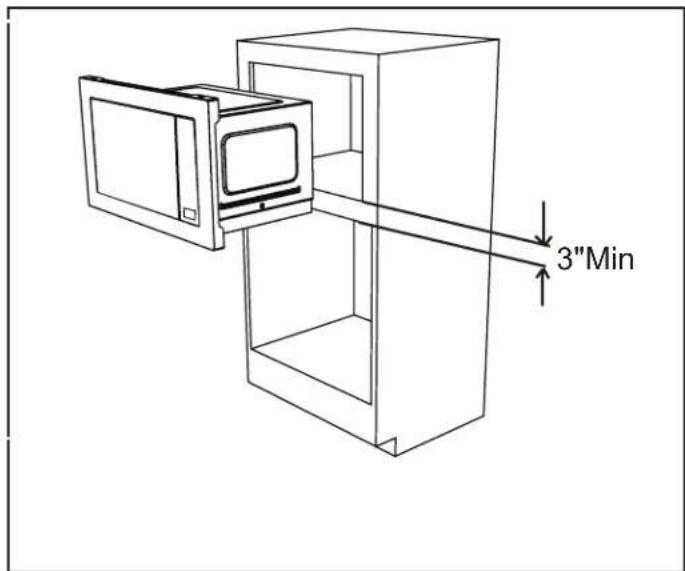

Voir l'illustration 2 pour l'emplacement adequat d'un apparéil encastré au-dessus d'un four mural. Suivre avec soin les instructions d'installation du four mural et celles de l' apparéil encastré Sears Kenmore. Si l' apparéil est encastré audessus d'un four mural, s'assurer qu'il y a un dégagement d'au moins 7,6 cm (3 po) entre la paroi du four et le four à micro-ondes.

*REMARQUE: L'ensemble de garniture d'encastrement et le four à micro-ondes doivent être installés uniquement au-dessus d'un four électrique, mural, simple, autonettoyant ou non.

OUVERTURE DE L'ARMOIRE OU DU MUR

Dimensions de l'ouverture

Hauteur (A)
Minimale	17 po (432 mm)
Maximale	171/4 po (438 mm)
Largeur (B)
Minimale	24 3/4 po (629 mm)
Maximale	25 po (635 mm)
Profondeur (C)
Minimale	20 po (508 mm)

Illustration 1

Dimensions Ensemble de garniture ensemble
	27po	30po
Hauteur	18 1/8 (460 mm)	18 1/8 (460 mm)
Largeur	26 15/16 (684 mm)	29 15/16 (759 mm)
Profondeur	1 9/16 (40 mm)	1 9/16 (40 mm)

Illustration 2

Instructions d'installation

Illustration 3

Illustration 4

EMPLACEMENT DE LA PRESE DE COURANT

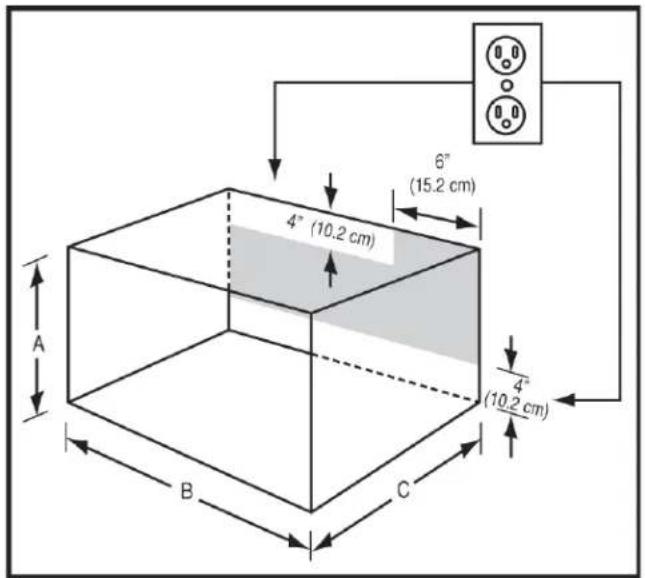

La prise de courant ne doit PAS etre place dans la zone ombrée, comme le montre l'illustration 3.

REMARQUE 1 :

Si la profondeur (C) de l'ouverture dépasse 53,3 cm (21 po), la prise de courant peut être place à n'importe quel endroit sur le mur arrêté.

REMARQUE 2 :

Le plancher de l'ouverture doit être construit dans un contreplaqué suffisamment solide pour supporter le poids du four et la surcharge au plancher (environ 45 kg [100 lb]). Le plancher doit être de niveau de manière à assurer le bon fonctionnement du four. Vérifier votre code du bathtub local, car il pourrait exiger que des cloisons (laterales, supérieure et inférieure) soient construites dans la niche. La niche n'a pas besoin d'être cloisonnée pour que le four fonctionne correctement..

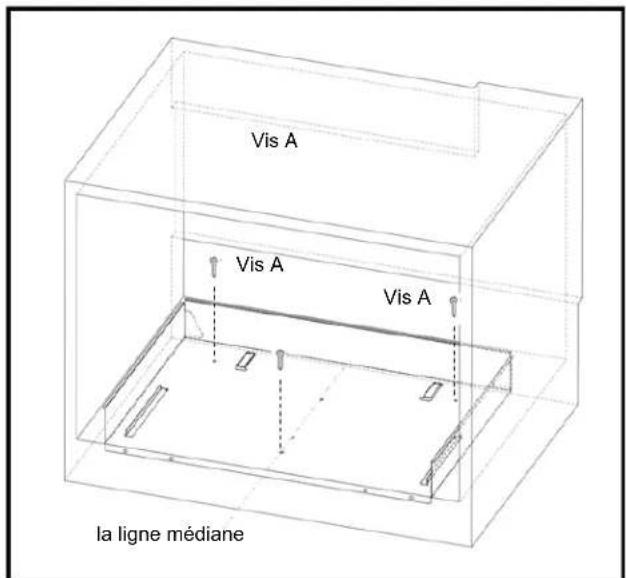

1. Dessiner une ligne centrale sur le plancher Placer le conduit d'évacuation dans l'ouverture. Lorsque le conduit d'évacuation est positionné correctement dans l'ouverture, les brides reposent fermement contre le bord inférieur de l'ouverture. Voir l'illustration 4.
2. Fixer le conduit d'évacuation à l'aide des deux vis A.

IMPORTANT : Serrer les vis dans le trou extérieur

IMPORTANT:

Avant d'insteller le conduit d'évacuation, assurez-vous que le sol est de niveau.

La bulle de niveau doit être à égale distance du guide de niveau lignes.

Instructions d'installation

Bas De Montage Ferroviaire

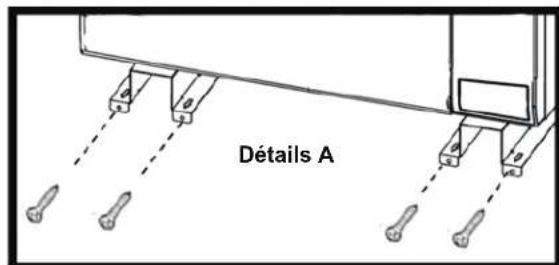

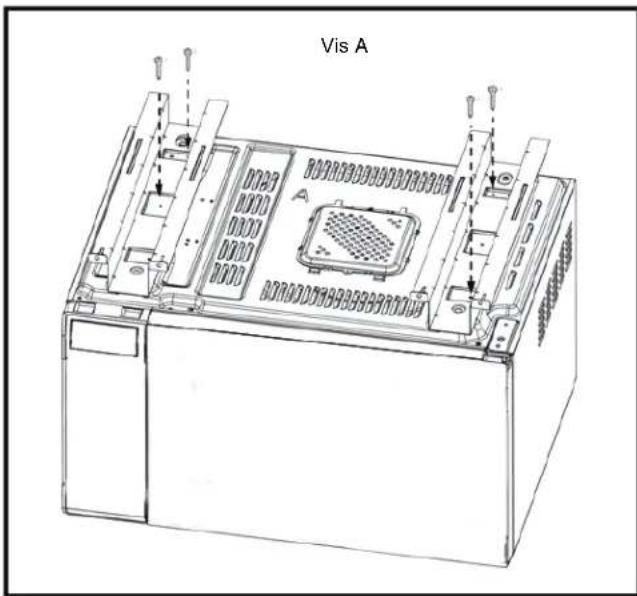

1. Tourner le four " micro-ondes " l'envers alors tu vois le fond du four. Fixer le fond de Rail de Montage sur le four avec quatre vis A. Voir l'illustration 5 ci-dessous.

Illustration 5

INSTALLATION FOUR

1. Placer le four a cote de l'ouverture pratique dans l'armoire ou le mur. Brancher le cordon d'alimentation dans la prise de courant.

IMPORTANT: Protégéz l'armoire lorsqu'elle est placée sur un plan de travail.

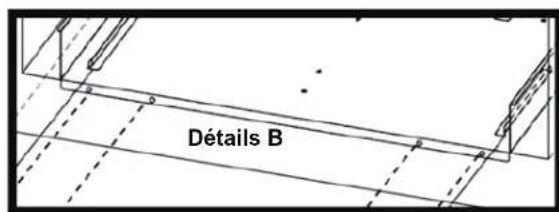

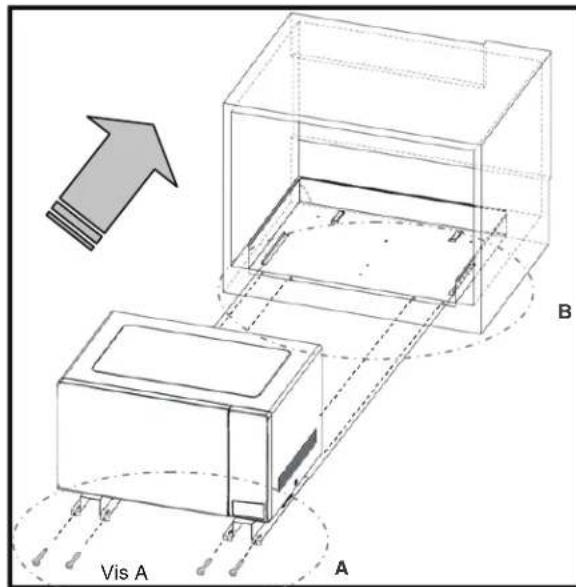

1. Guider avec soin le four assemblé dans l'ouverture pratiquée à cet effet. Glisser le four sur le conduit d'évacuation. Voir l'illustration 6.

2. Fixer la partie inférieure du CADRE avec les quatre VIS A qui restent.

Illustration 6

Instructions d'installation

INSTALLATION DU CADRE

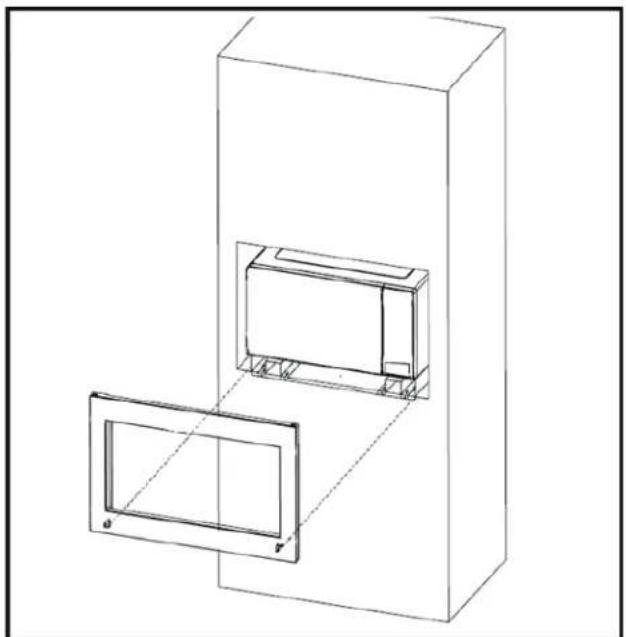

1. Positionner le CADRE de manière à ce qu'il soit d'équerre avec le four. Voir l'illustration 7.

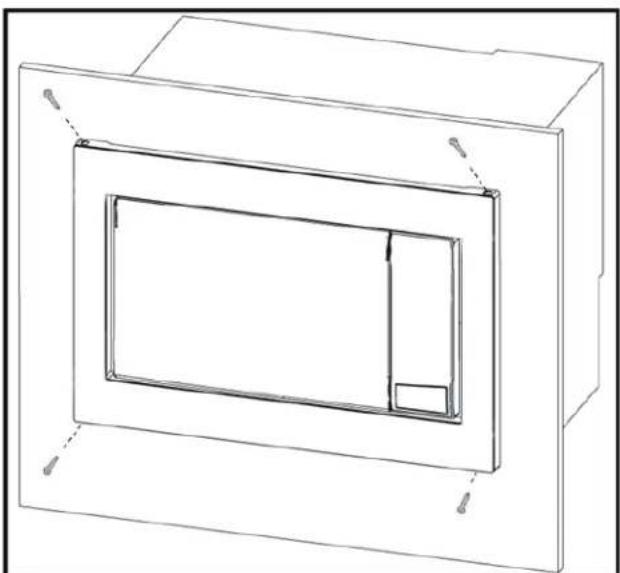

2. Vérifiez qu'il est plat, puis fixer avec deux vis B. Fixer la partie inférieure de le CADRE avec les deux vis B qui restent. Voir l'illustration 8.

Illustration 7
Illustration 8
