FMTK2727AB - Microonda FRIGIDAIRE - Manual de uso y guía de instrucciones gratis

Tipo de producto	Microondas empotrable
Marca	Frigidaire
Modelo	FMTK2727AB
Color	Negro
Capacidad interior	1,6 pies³
Potencia del microondas	1000 W (estimación)
Alimentación eléctrica	120 V, 60 Hz, 15 A
Dimensiones de apertura requeridas (Al x An x Pr)	17 – 17,25 pulg x 24,75 – 25 pulg x mín. 20 pulg
Dimensiones del marco de embellecedor (Al x An x Pr)	18 1/8 pulg x 26 15/16 pulg x 1 9/16 pulg
Peso del horno (estimado)	80 lb (36 kg)
Funciones de cocción	Cocción por sensor, descongelación, cocción rápida, reloj
Bloqueo de seguridad para niños	Sí
Tipo de instalación	Empotrado en un armario o sobre un horno eléctrico de pared
Piezas incluidas (kit de embellecedor)	Marco frontal, conducto de evacuación, tornillos A (11), tornillos B (4)
Mantenimiento	Limpiar con un paño suave y húmedo
Advertencias de seguridad	Cortar la alimentación antes de la instalación; no instalar a menos de 2 pies de una estufa de gas o eléctrica

Preguntas frecuentes - FMTK2727AB FRIGIDAIRE

¿Cuáles son las dimensiones exactas de la apertura necesaria para instalar el microondas FMTK2727AB?

La apertura debe tener una altura mínima de 17 pulgadas y máxima de 17,25 pulgadas, un ancho entre 24,75 y 25 pulgadas, y una profundidad de al menos 20 pulgadas.

¿Puedo instalar este microondas sobre una estufa de gas?

No, según el manual, el microondas no debe instalarse a menos de 2 pies de una estufa de gas o eléctrica, de una mesa de cocción o de un horno.

¿Qué herramientas son necesarias para la instalación del kit de embellecedor?

Las herramientas básicas como un destornillador son necesarias. El kit contiene los tornillos A y B, el marco frontal y el conducto de evacuación.

¿Cómo nivelar el microondas durante la instalación?

Antes de instalar el conducto de evacuación, asegúrese de que el suelo esté nivelado usando un nivel de burbuja. La burbuja debe estar centrada entre las líneas de guía.

¿Cuál es la capacidad interior del microondas FMTK2727AB?

La capacidad estimada es de 1,6 pies cúbicos, lo que permite cocinar platos de tamaño mediano.

¿El microondas dispone de un bloqueo de seguridad para niños?

Sí, está equipado con una función de bloqueo para niños para evitar un uso no supervisado.

¿Cuáles son las funciones de cocción disponibles?

El microondas ofrece funciones de cocción por sensor, descongelación, cocción rápida y reloj.

¿Cómo limpiar el microondas?

Use un paño suave y húmedo para limpiar el interior y el exterior. Evite los productos abrasivos.

¿Es importante el peso máximo soportado por el piso de la apertura?

Sí, el piso debe soportar aproximadamente 100 lb (45 kg) para el horno y la sobrecarga. Use madera contrachapada sólida.

¿Puedo instalar el microondas sobre un horno eléctrico de pared?

Sí, siempre que se respete una separación de al menos 3 pulgadas entre el horno de pared y el microondas, y que el horno de pared sea eléctrico.

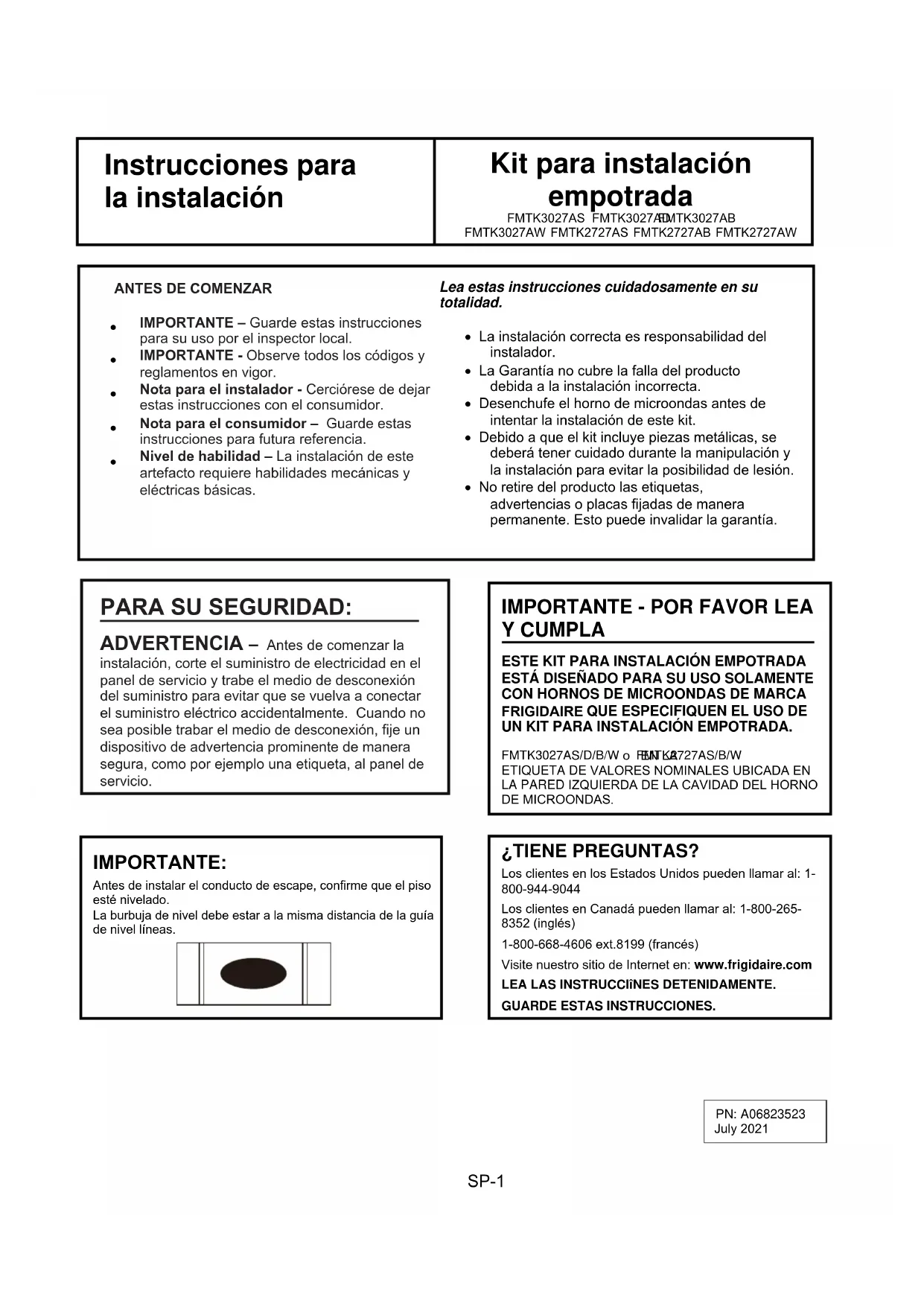

MANUAL DE USUARIO FMTK2727AB FRIGIDAIRE

Instrucciones para la instalación

Kit para instalación empotrada

FMTK3027AS FMTK3027AFTMK3027AB

• IMPORTANTE - Guarde estas instrucciones para su uso por el inspector local.
• IMPORTANTE - Observe todos loscottigos y reglamentos en vigor.
• Nota para el instalador - Cerciórese de hacer estas instrucciones con el consumidor.
• Nota para el consumidor - Guarde estas instrucciones para futura referencia.
  Nivel de habilidad - La instalacion de este artefacto requireables mecancas y electricasbasicas.

Lea estas instrucciones cuidadosamente en su totalidad.

• La instalación correcta es responsabilidad del instalador.
• La Garantía no cubre la falla del producto debida a la instalación incorrecta.
  Desenchufe el hora de microondas antes de intentar la instalacion de este kit.
• Debido a que el kit incluye piezas metálicas, se deben tener cuidado durante la Manipulación y la instalación paraatar la posibidad de lesión.
• No retire del producto las etiquetas, advertencias o placas fjadas deforma permanente. Esto peut invalidar la garantia.

PARASU SEGURIDAD:

ADVERTENCIA - Antes de comenizar la instalacion, corte el suministro de electricidad en el panel de service y trabe el medio de desconexion del suministro para evaporar que se vuelva a conectar el suministro electrico accidentally. Cuando no sea possible trabajo el medio de desconexion, fije un dispositivo de advertencia prominente deforma segura, como por exemple una etiqueta, al panel de service.

IMPORTANT -POR FAVOR LEAY CUMPLA

ESTE KIT PARA INSTALLACION EMPOTRADA ESTA DIENADO PARA SU USO SOLAMENTE CON HORNOS DE MICROONDAS DE MARCA FRIGIDAIRE QUE ESPECIFQUEN EL USO DE UN KIT PARA INSTALACION EMPOTRADA.

FMTK3027AS/D/B/W o FNTK8727AS/B/W ETIQUETA DE VALORES NOMINALES UBICADA EN LA PARED IZQUIERDA DE LA CAVIDAD DEL HORNO DE MICROONDAS.

IMPORTANT:

Antes de instalar el conducto de escape, confirma que el piso está;nivelado.

La burbuja de nivel debe estaralamismadistancia del guia de nivel lineas.

LIENE PREGUNTAS?

Los clients en los Estados Unidos peuvent llamar al: 1-800-944-9044

Los clientes en Canadapuede llamar al:1-800-265- 8352 (ingles)

Visite nthisto sitio de Internet en: www.frigidaire.com

LEA LAS INSTRUCCINES DETENIDAMENTE.

GUARDE ESTAS INSTRUCCIONES.

PN:A06823523

July 2021

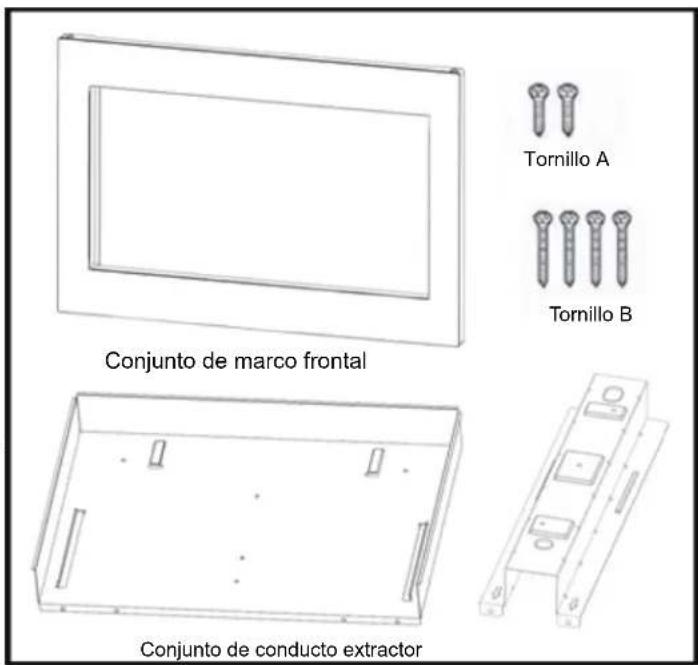

PARTES QUE SE INCLUYEN EN EL KIT

1. Conjunto de marco frontal - CANT. 1
2. Conjunto de conducto extractor - CANT. 1
3. Tornillo A-CANT. 11(3.9X8.0 mm)
4. Tornillo B-CANT. 4 (4.0X20 mm)

SELECTION DE LA UBICACION DE SU HORNO DE MICROONDAS PARA EMPOTRAR

El kit para instalación empotrada permite instalar los hornos de microondas que se indicate a continuación empotrados en un gabinete o pared por si solos o sobre unorno electrico de pared*.

Número de modelo	Color	Descripción
FMBS2227AB	Negra	Microonda
FMTK3027AS	SS	Kit de molduras de 30 ''
FMTK3027AD	Negra SS	Kit de molduras de 30 ''
FMTK3027AB	Negra	Kit de molduras de 30 ''
FMTK3027AW	Blanco	Kit de molduras de 30 ''
FMTK2727AS	SS	Kit de molduras de 27 ''
FMTK2727AB	Negra	Kit de molduras de 27 ''
FMTK2727AW	Blanco	Kit de molduras de 27 ''

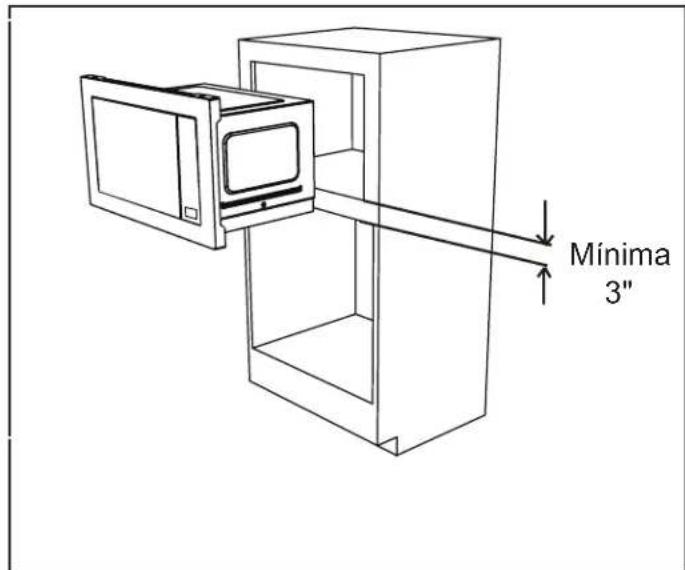

Véase la ilustración 2 para la ubicación correcta cuando el hora se va a empotrar sobre un hora de pared. Siga las instrucciones para la instalación del hora de pared y las instrucciones del kit para instalación empotrada de Electrolux cuidadosamente. Si se va a empotrar sobre un hora de pared, cercórese de que la separación vertical entre el hora de pared y el hora de microondas sea de por lo menos 3 pulgadas (7.5 cm).

*NOTA: El kit de marco para instalación empotrada y el hora de microondas sólo podran empotrarse sobre un hora electrico autolimpiador o no autolimpiador de pared de una sola cavidad.

RECORTE EN EL GABINETE O PARED Dimensiones de la abertura

Altura (A)
Minima	17 pulg. (432 mm)
Máxima	17 1/4pulg. (438 mm)
Ancho (B)
Minimo	24 3/4pulg. (629 mm)
Máxima	25 pulg. (635 mm)
Profundidad (C)
Minima	20 pulg. (508 mm)

Ilustración 1

Recorte Dimensiones Kit general
	27pulg.	30pulg.
Altura	18 1/8 (460 mm)	18 1/8 (460 mm)
Ancho	26 15/16 (684 mm)	29 15/16 (759 mm)
Profundidad	1 9/16 (40 mm)	1 9/16 (40 mm)

Ilustración 2

Instrucciones para la instalación

Ilustración 3

Ilustración 4

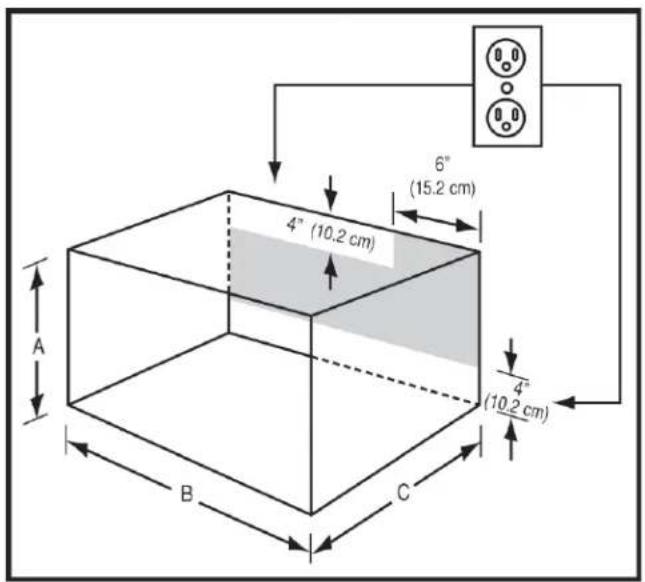

UBICACION DEL TOMACORRIENTE

El tomacorriente NO deben encontrarse en el area sobreda que se indica en la Ilustracion 3.

NOTA 1:

El piso de la abertura deben estar construido de madera laminada que sea lo suficientmente fuerte como para soportar el peso del hora y la energia sobre el piso (aproximamente 100 libras). El piso deben estar nivelado para elFuncionamento correcto del hora. Asegüre de consultar elcodigo de constructionlocal, ya que pueda requireir que la abertura esté encerrada por un tabique divisorio lateral, superior y posterior. No se requires el recinto cerrado para elFuncionamento correcto del hora.

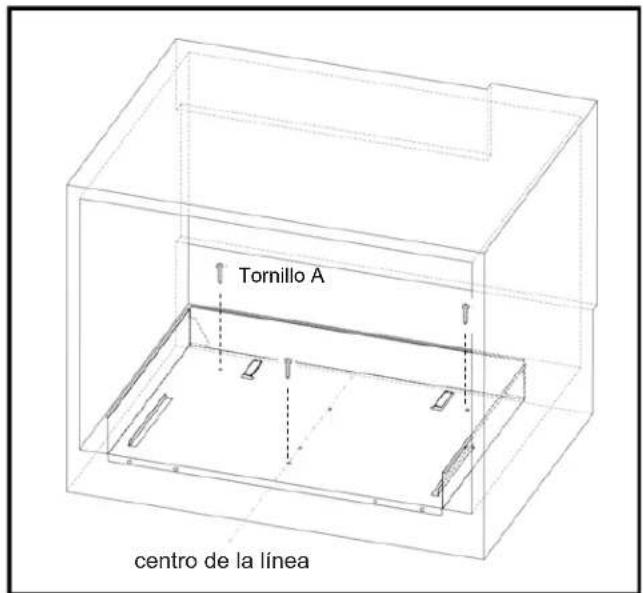

CONJUNTO DE CONDUCTO EXTRACTOR

1. Dibuje una liceatal en el piso

Cologne el conducto extractor en la abertura.

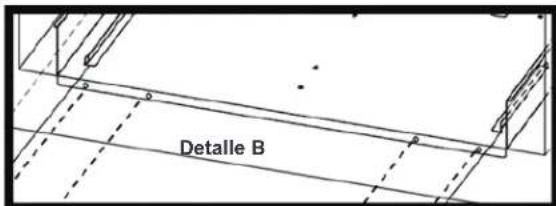

Cuando el Conjunto del conducto extractor se ha colocado en la abertura correctamente, las bridas quedaranfirmamente contrael borde inferior de la abertura.Vease la ilustracion 4.

1. Asegure elconjunto de conducto extractor con los dos tornillos A.

IMPORTANTE: Asegure los tornillos en el orificio exterior.

IMPORTANT:

Antes de instalar el conductor de escape, confirma que el piso está技术水平ado.

La burbuja de nivel debe estar a la misma distancia de la guia de nivel lineas.

INSTALACION DEL MARCO

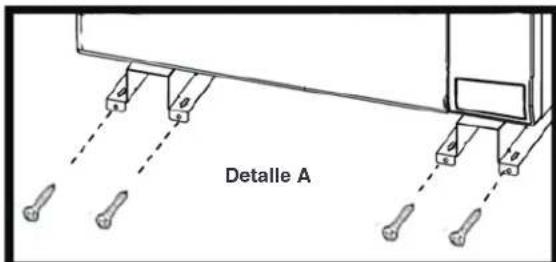

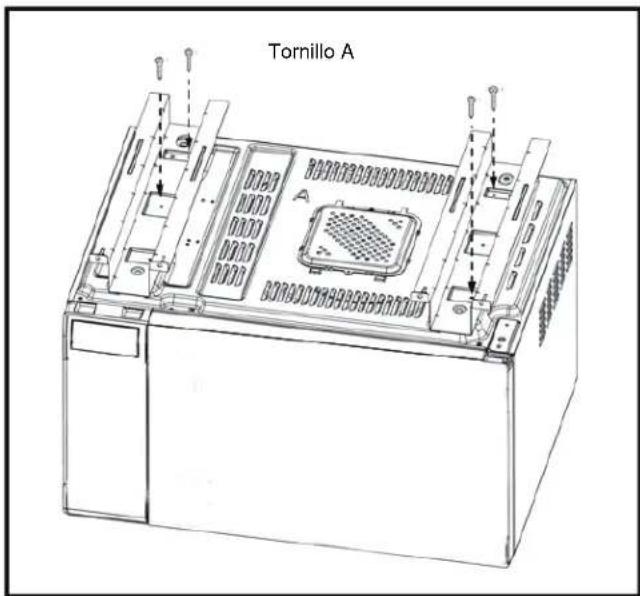

1. Hace a la onda de microondas arriv y abajo por lo que estáUGCando en la parte inferior del hora.Asegure la parte inferior de montaje en carril del hora con quatre tornillosA.Vease lailustracion 5.

Ilustración 5

1. Coloque el hora en posicion adyacente a la abertura de la pared o del gabinete. Enchufe el cordón electrico en el tomacorriente.

IMPORTANT: Proteja el gabinete cuando lo coloque sobre la encimera.

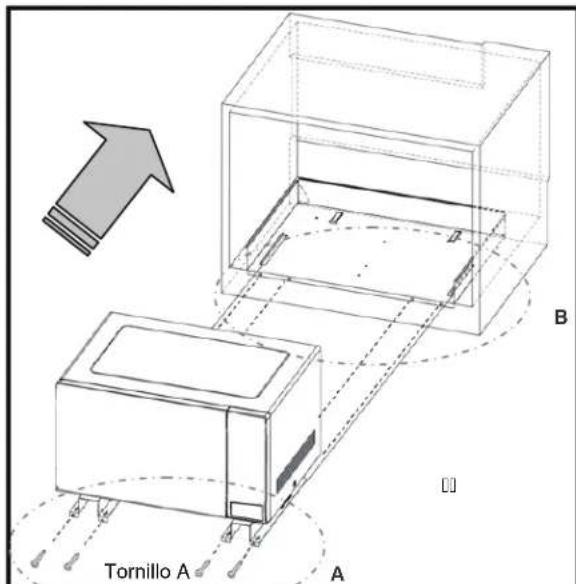

1. Guie cuidadosamente el hora ensamblado hacía el interior de la abertura preparada. Deslice el hora sobre elconjunto de conducto extractor. Véase la ilustración 6.
2. Asegure el Conjunto de conductor extractor con los cuales tornillos A.

Ilustración 6

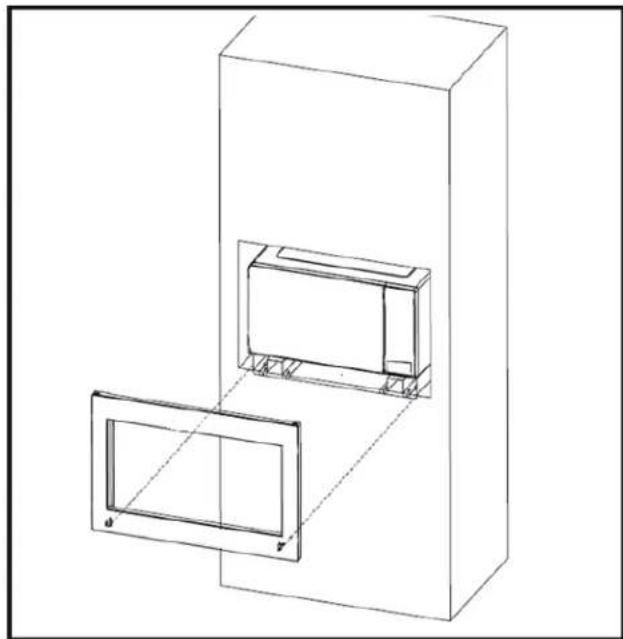

1. Colque la CONJUNTO DEL MARCO para ser cuadrado con el hora. Colque cuidadosamente la CONJUNTO DEL MARCO en el hora. Véase la ilustración7.
2. Compruebe que es plataforma y bajo aseguire con dos tornillos B. Asegure la parte inferior del Conjunto del bastidor con los dos tornillos restantes B. Véase la ilustración8.

ilustración 7
ilustración 8
