Tipo de producto	Microondas con campana extractora integrada
Marca	Frigidaire
Modelo	FGMV176NTF
Dimensiones (An x Al x Pr)	76,2 cm x 43 cm x 41,9 cm (aprox.)
Peso neto	Aproximadamente 33 kg
Alimentación eléctrica	120 V CA, 60 Hz, 15 A, 1,6 kW
Tipos de evacuación	Evacuación exterior por la parte superior (vertical), por la parte trasera (horizontal) o recirculación de aire
Funciones principales	Microondas, campana extractora, iluminación de superficie de cocción, varios niveles de potencia, plato giratorio de vidrio
Niveles de potencia	10 niveles (según manual de uso)
Capacidad del plato giratorio	Plato de vidrio de 30 cm de diámetro (aprox.)
Filtros incluidos	2 filtros de grasa, 1 filtro de carbón (para recirculación), filtro PureAir (algunos modelos)
Mantenimiento y limpieza	Limpiar regularmente los filtros de grasa, reemplazar el filtro de carbón cada 6-12 meses, limpiar el interior con un paño húmedo
Seguridad	Toma de tierra obligatoria, instalación por dos personas, no usar alargador, alejar objetos metálicos
Piezas de repuesto y reparabilidad	Plato de vidrio, anillo del plato, filtros, adaptador de evacuación, bombilla de iluminación (referencias en manual)
Información general	Instalación bajo armario, requiere montante mural para soporte, garantía del fabricante (ver documento)

Preguntas frecuentes - FGMV176NTF FRIGIDAIRE

¿Cómo instalar el microondas Frigidaire FGMV176NTF?

La instalación debe ser realizada por dos personas. Siga las instrucciones de fijación de la placa de montaje a la pared (usando al menos un tornillo en un montante), luego cuelgue el horno en las lengüetas y fíjelo con los tornillos autoalineantes en el armario superior. Consulte la sección Guía de instalación paso a paso del manual.

¿Cuáles son los tipos de evacuación posibles?

Este modelo soporta tres tipos: evacuación al exterior por la parte superior (conducto vertical), evacuación al exterior por la parte trasera (conducto horizontal) o recirculación de aire (sin conducto). El adaptador de evacuación y el ajuste del ventilador dependen de la elección.

¿Cómo limpiar los filtros de grasa?

Los filtros de grasa deben limpiarse cada mes. Lávelos con agua caliente y jabón o en el lavavajillas. Séquelos completamente antes de volver a colocarlos.

¿Cómo reemplazar el filtro de carbón?

Para los modelos con filtro de carbón, abra la puerta del microondas, retire los tornillos del conducto de evacuación, luego empuje la parte superior del filtro hacia adentro para quitarlo. Inserte el nuevo filtro deslizando la parte superior en la cavidad y presionando la parte inferior. Vuelva a colocar el conducto y los tornillos.

¿Cuáles son las precauciones de seguridad eléctrica?

El horno debe enchufarse a una toma de tierra de 15-20 A, 120 V. No corte la clavija de tierra. No use alargador. Antes de cualquier intervención, desconecte el aparato o corte el disyuntor.

¿Cómo ajustar el reloj?

Consulte el manual de uso. Generalmente, presione la tecla 'Reloj', ajuste las horas y minutos con el teclado numérico y luego confirme.

¿Cuál es la capacidad del plato giratorio?

El plato de vidrio tiene un diámetro de aproximadamente 30 cm (12 pulgadas) y puede soportar platos de hasta 4,5 kg (10 lb).

¿Puede funcionar el microondas sin campana?

Sí, en modo recirculación de aire, el aire se filtra a través de un filtro de carbón y se recircula en la habitación. Asegúrese de instalar correctamente el filtro de carbón.

¿Cómo usar la función campana?

La campana extrae vapores y humos de cocción. Use los controles del ventilador para seleccionar la velocidad (alta, media, baja). La iluminación integrada se puede encender por separado.

¿Dónde encontrar los números de piezas de repuesto?

Las referencias de piezas como el plato de vidrio, el anillo del plato, los filtros y la bombilla están listadas en el manual de uso. Contacte al servicio al cliente de Frigidaire al 1-800-944-9044 (EE. UU.) o 1-800-265-8352 (Canadá).

MANUAL DE USUARIO FGMV176NTF FRIGIDAIRE

Instrucciones de instalación

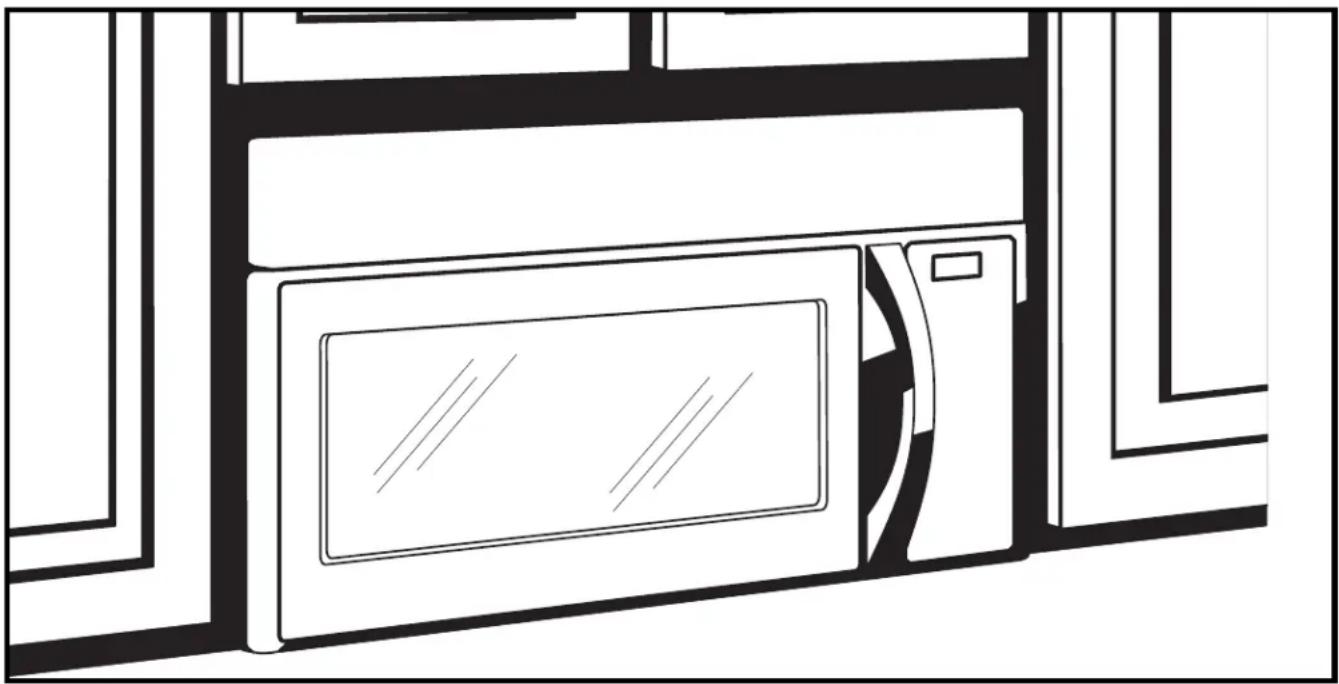

Horno microondas (encima de la estufa)

¿Preguntas? Llame al 1-800-944-9044(US) o 1-800-265-8352(Canada)

ANTES DE EMPEZAR

Lea estas instrucciones completamente y con atención.

• IMPORTANTE: conserve estas instrucciones para uso futuro del inspector local.
• IMPORTANTE: asegúrese de que se cumplan todas las normas y los códigos relevantes.

• Nota para el instalador: asegúrese de dejar estas instrucciones en manos del consumidor.

• Nota para el consumidor: conserve estas instrucciones para referencia futura.

• Nivel de preparation tecnica: la instalacion de este electrodomestico requiere conocimientos mecánicos y eléctricos básicos. La instalacion correcta es responsabilidad del instalador.
• Las fallas del producto que resulten de una instalación incorrecta no están cubiertas bajo la garantía.

Instrucciones importantes sobre seguridad .... 3

Requisitos eléctricos 3

Daños-envío (transporte)/instalación 4

Piezas incluidas 4

Herramientas necesarias .... 5

Guía de la instalación paso a paso

Colocación de la placa de instalación 6-8

Desintalación la placa de instalación ....6

Localización de las vigas de la pared ...... 6

Ubicación de la placa para la pared ....7

Alineación de la placa para la pared 8

Tipos de instalación 9-22

Campana extractora 10-11

A Extracción superior externa 12–15

Montaje de instalación la placa de en la pared 12

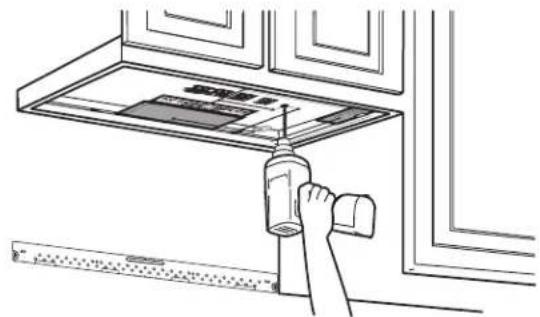

Preparación del gabinete superior ....13

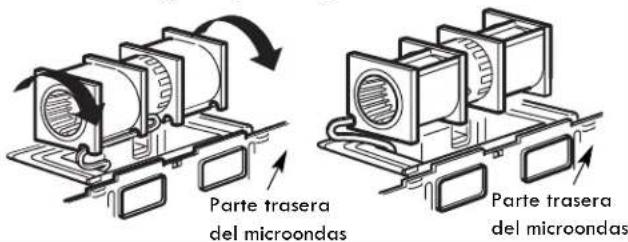

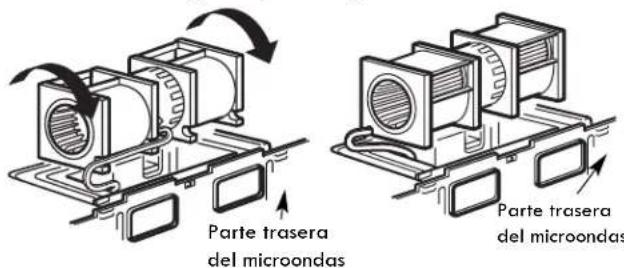

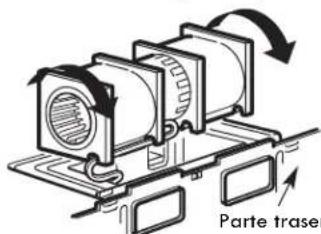

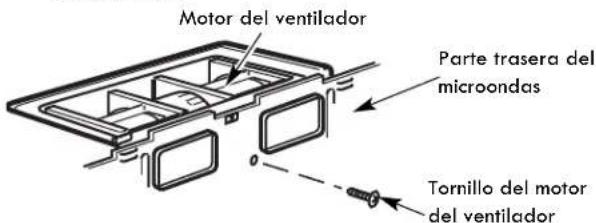

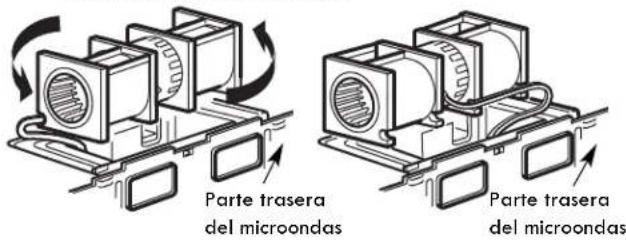

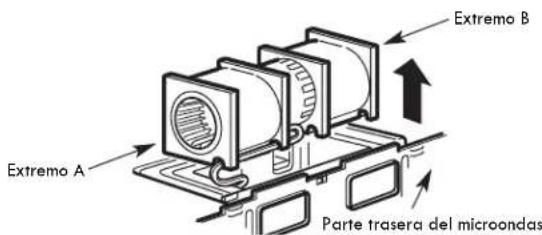

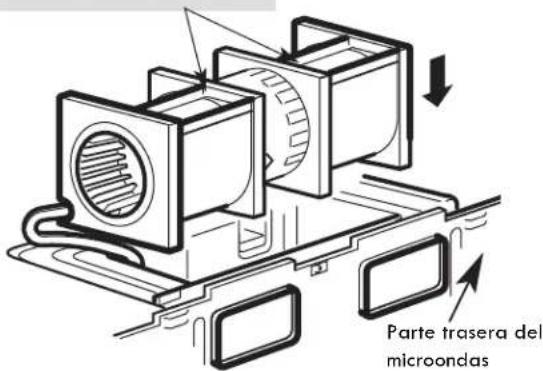

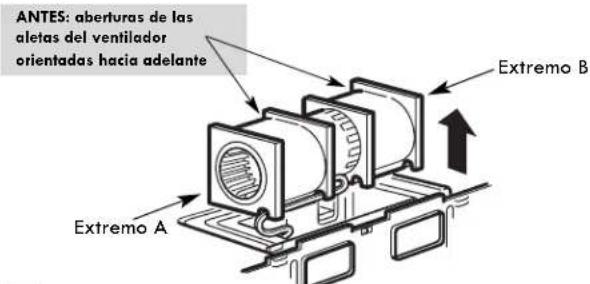

Ajuste del ventilador del microondas para la extracción superior externa 13–14

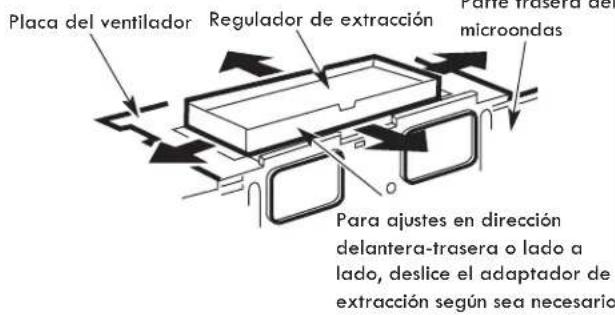

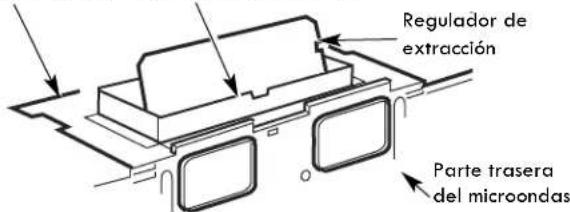

Verificación del funcionamiento correcto del regulador de extracción ....14

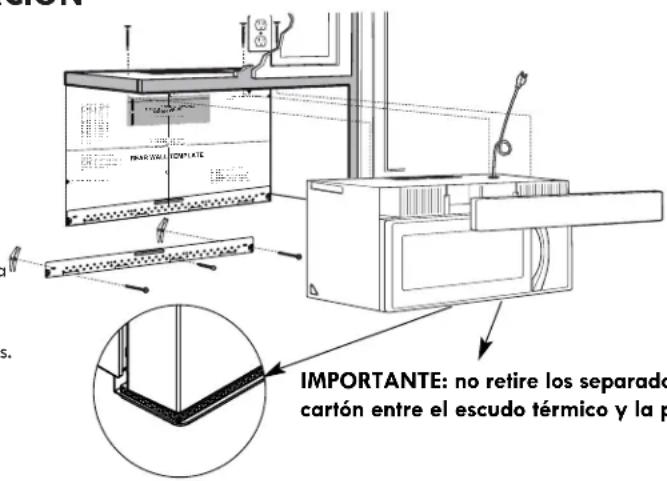

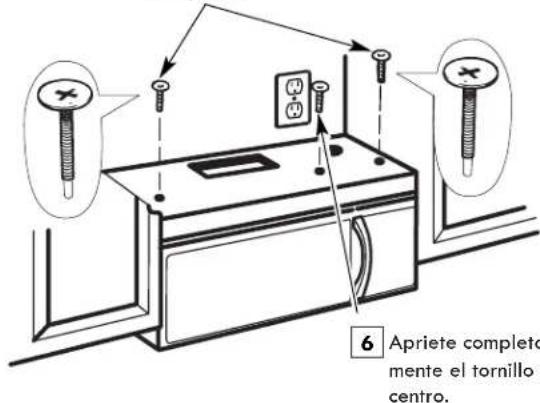

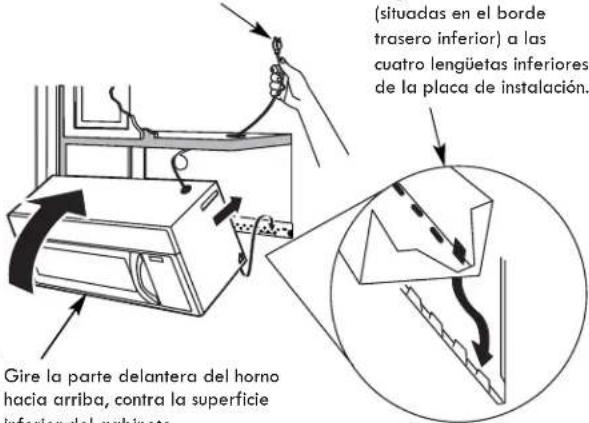

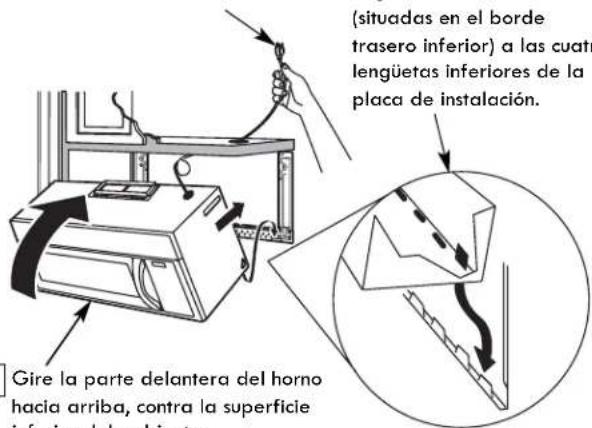

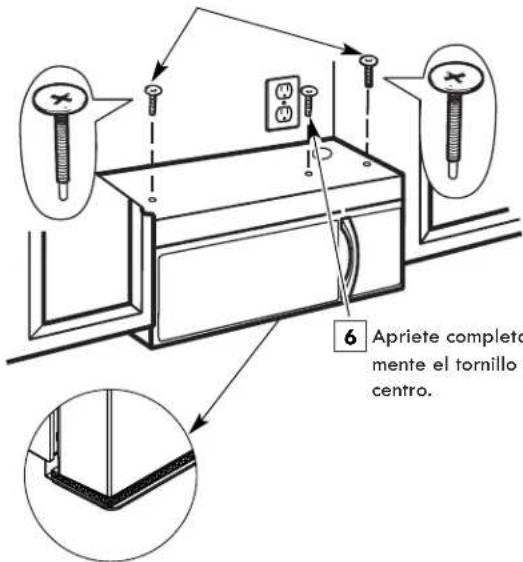

Instalación del horno microondas .....14-15

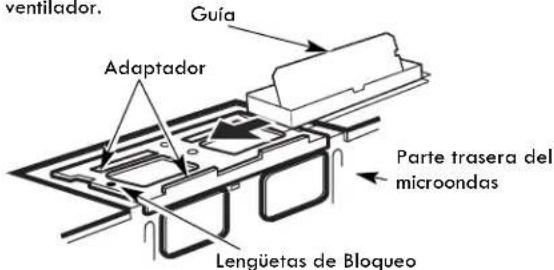

Ajuste del adaptador de extracción .....15

Acoplamiento del sistema de conductos .....15

B Extracción trasera externa 16–19

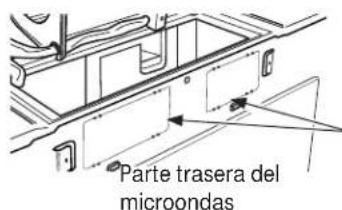

Preparación de la pared trasera para la salida de extracción trasera externa ....16

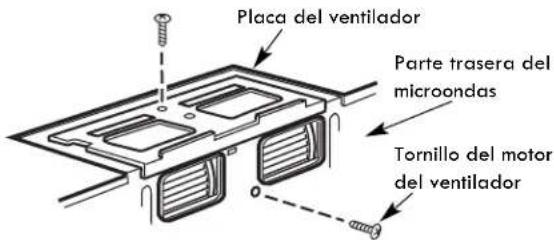

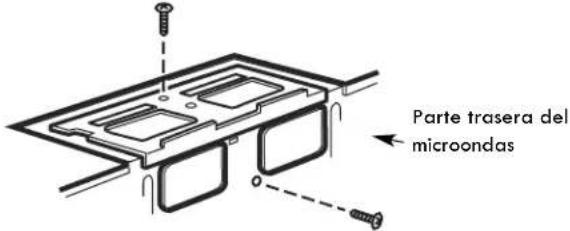

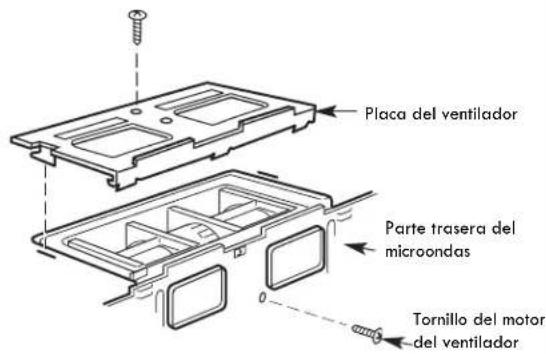

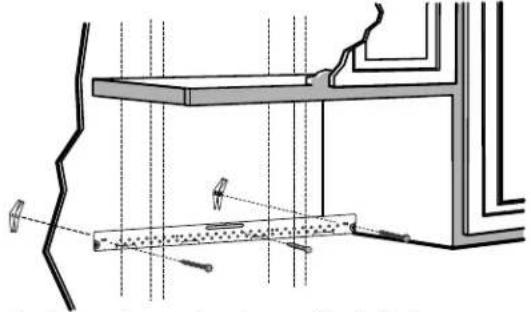

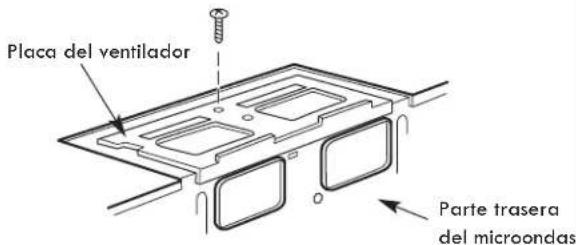

Desinstalación del placa del ventilador....16

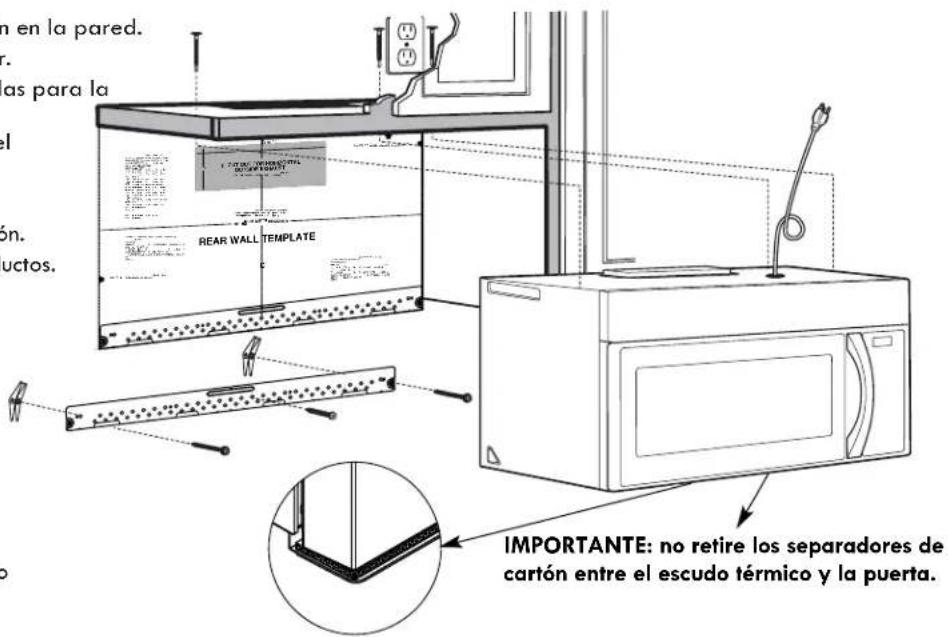

Montaje de la placa de instalación en la pared ....17

Preparación del gabinete superior .....17

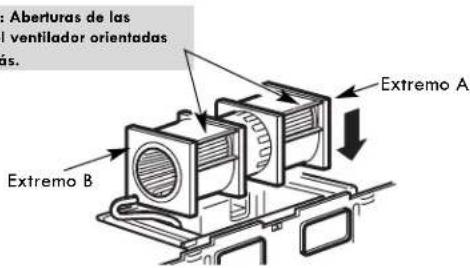

Ajuste del ventilador del microondas para la extracción superior externa 17-18

Instalación del horno microondas 19

C Recirculación 20-22

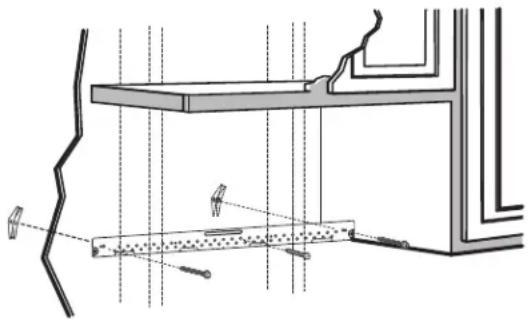

Montaje de la placa de instalación en la pared 20

Preparación del gabinete superior.... 20

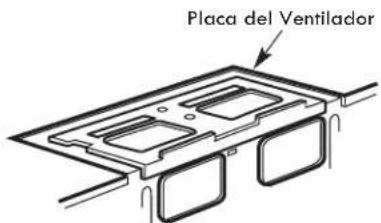

Verificación del conjunto del placa del ventilador pared 21

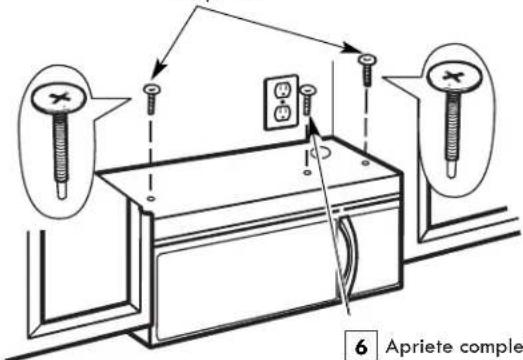

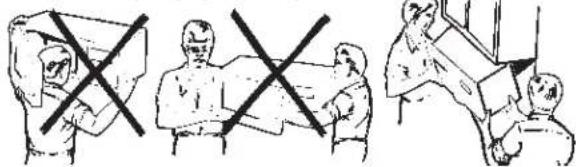

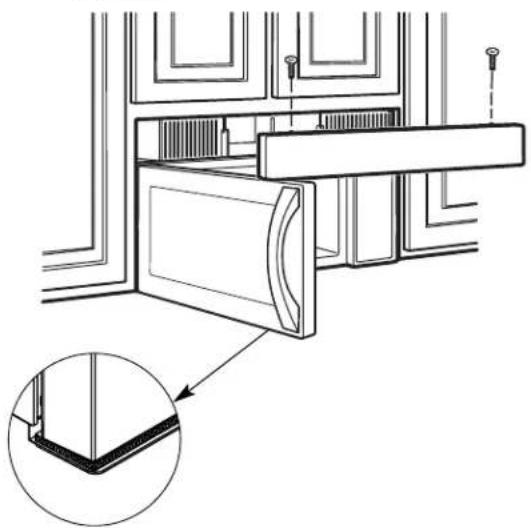

Instalación del horno microondas .....21-22

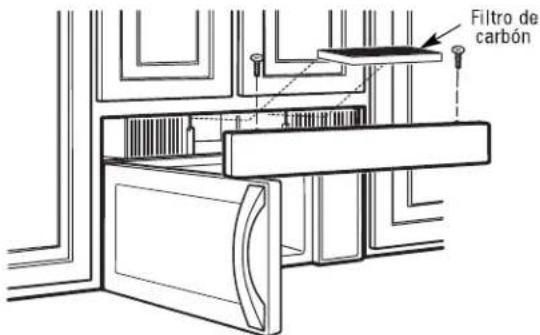

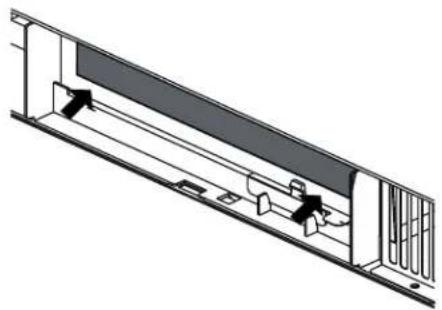

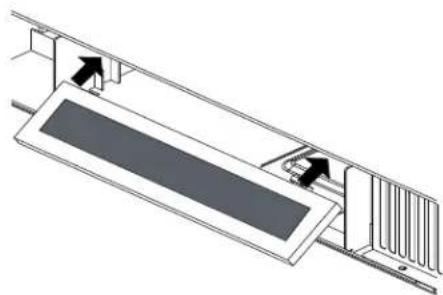

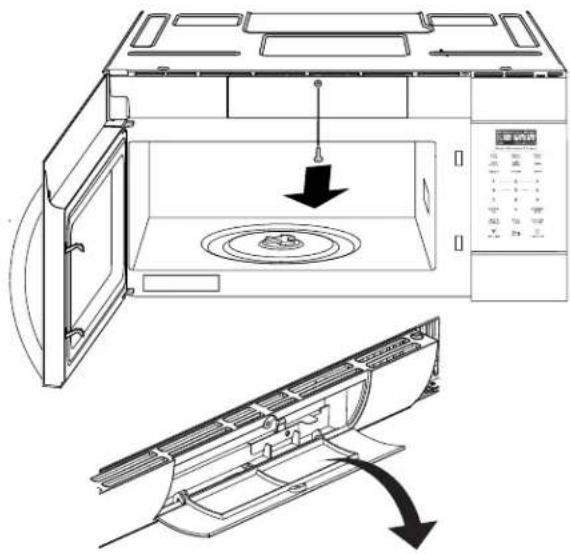

Instalación o cambiar del filtro de carbón .....22

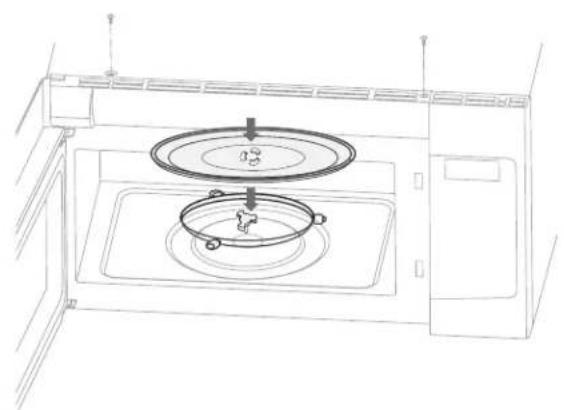

Antes de usar el horno microondas 2

La información de plantilla.... 2

INSTRUCCIONES IMPORTANTES SOBRE SEGURIDAD

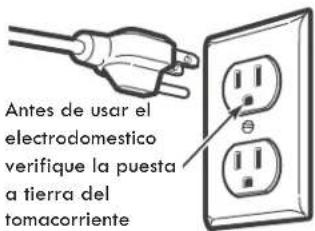

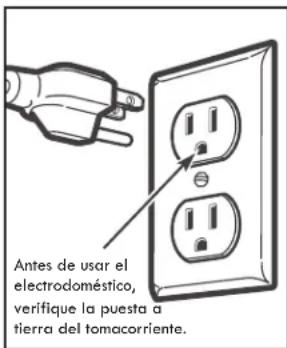

Este product require un tomacorriente de tres clavijas con puesta a tierra. Antes de proceder con la instalación del electrodoméstico, el instalador debe realizar una verificación de la continuidad de la puesta a tierra del tomacorriente, a fin de asegurarse de que es correcta. Si la puesta a tierra no es correcta o si el tomacorriente no cumple con los requisites eléctricos descritos en este manual (en la sección REQUISITOS ELÉCTRICOS), se deberá solicitor a un eléctricista calificado que corrija cualquier defecto detectado.

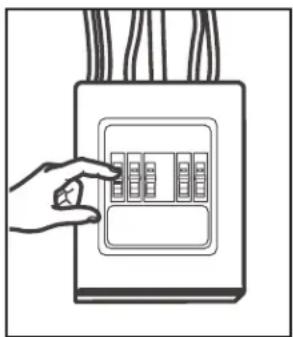

PRECAUCIÓN: por razones de seguridad personal, antes de comenzar con el procedimiento de instalación, retire el fusible correspondiente o desconecte el disyuntor doméstico, a fin de evitar cualquier lesion personal causada por un choque eléctric.

PRECAUCIÓN: por razones de seguridad personal, la superficie de instalación debe ser capaz de soportar la carga del gabinete, además del peso adicional del product (63 a 85 libras o 28,5 a 38,5kg), así como cargas adicionales de hasta 50 libras (22,7kg), o bien un peso total de 113 a 135 libras (51,3 a 61,2kg).

PRECAUCIÓN: por razones de seguridad personal, este product no puede ser instalado en espacios de gabinete tipo insular o peninsular. Debe ser atornillado (instalado) TANTO al gabinete superior, COMO a la pared.

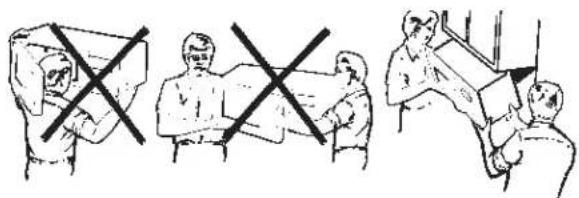

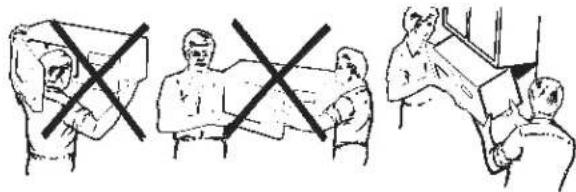

NOTA: por razones de seguridad personal y para facilitar la instalación, se recomienda que dos personas instalen el product.

IMPORTANTE: ¡LEA CUIDADOSAMENTE! POR RAZONES DE SEGURIDAD PERSONAL, EL ELECTRODOMÉSTICO DEBE QUEDAR DEBIDAMENTE PUESTO A TIERRA, PARA EVITAR CUALQUIER CHOQUE ELÉCTRICO QUE PUEDA CAUSAR LA MUERTE.

El cable de alimentación de este product está de este product está equipado con un enchufe (con puesta a tierra) de 3 clavijas, compatible con un tomacorriente de pared (con puesta a tierra) de 3 clavijas, lo cual minimize la posibilidad de choque eléctric causado por el producto.

Se debe solicitor a un eléctricista calificado que inspeccione el tomacorriente de pared y el circuito eléctrico correspondiente, a fin de asegurarse de que el tomacorriente esté debidamente puesto a tierra.

En caso de que el tomacorriente estándar disponible sea solamente para un enchufe de dos clavijas, es muy importante solicitor a un eléctricista calificado que lo reemplace con un tomacorriente de tres clavijas puesto a tierra.

BAJO NINGUNA CIRCUNSTANCIA CORTE, ALTERE O ELIMINE LA TERCERA CLAVIJA (TIERRA) DEL CABLE ELÉCTRICO. NO USE UN CABLE ELÉCTRICO DE EXTENSIÓN.

REQUISITOS ELÉCTRICOS

La potencia nominal del product es de 120 voltios de CA, 60 Hertz, 15 amperios y 1,6 kilovatios. Debe ser conectado a un circuito separado y dedicado de alimentación eléctrica que tenga el voltaje y la frecuencia adecuados. El diámetro del alambre debe cumplir con los requisitos correspondientes del código eléctrico nacional (National Eléctrical Code O NEC) de los EE.UU., o bien con las normas vigentes locales correspondientes a la potencia nominal en kilovatios del apparato. El cable y el enchufe de alimentación eléctrica deben ser conectados a un tomacorriente (con puesta a tierra) de un circuito separado y dedicado de 15 a 20 amperios. El tomacorriente debe estar situado en el espacio superior del gabinete en el cual se instalará el microondas. El tomacorriente y el circuito de alimentación eléctrica deben ser instalados por un eléctricista calificado y deben cumplir con el código NEC de los EE.UU. o con las normas vigentes locales correspondientes.

DAÑOS-ENVÍO (TRANSP -ORTE)/INSTALACIÓN

• Si el producto ha resultado dañado durante su envío (transporte), devuélvalo a la tienda/el almacén donde to adquirió, para que lo reparen o lo cambien por uno nuevo.
• Si el producto ha sido dañado por el comprador, la reparación o el reemplazo del producto es responsabilidad del comprador.
• Si el instalador (no el comprador) daña el producto, la reparación o el reemplazo del mismo tendrá que ser acordado entre el comprador y el instalador.

PIEZAS INCLUIDAS

KIT DE FERRETERÍA

PIEZA		CANTIDAD
	Tornillos para madera ( 14 " × 2 " )	2

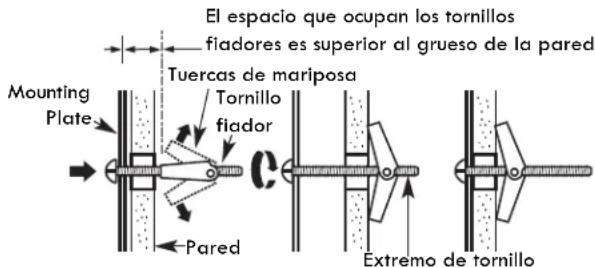

	Tornillos de fiador(y tuercas de mariposa) ( 316 " × 3 " )	2
[YSAD]-	Tornillos autoalinea-ntes para máquina ( 14 "- 28 × 3 14 " )	3
	Moldura aislante de nylon (para los gabinetes metálicos)	1

Las piezas de ferretería vienen dentro de un paquete (kit) incluido con el electrodoméstico. Verifique que el paquete contiene todas las piezas listadas aquí.

NOTA: se incluyen algunas piezas adicionales.

PIEZAS INCLUIDAS (CONT.)

KIT DE FERRETERÍA

PIEZA		CANTIDAD

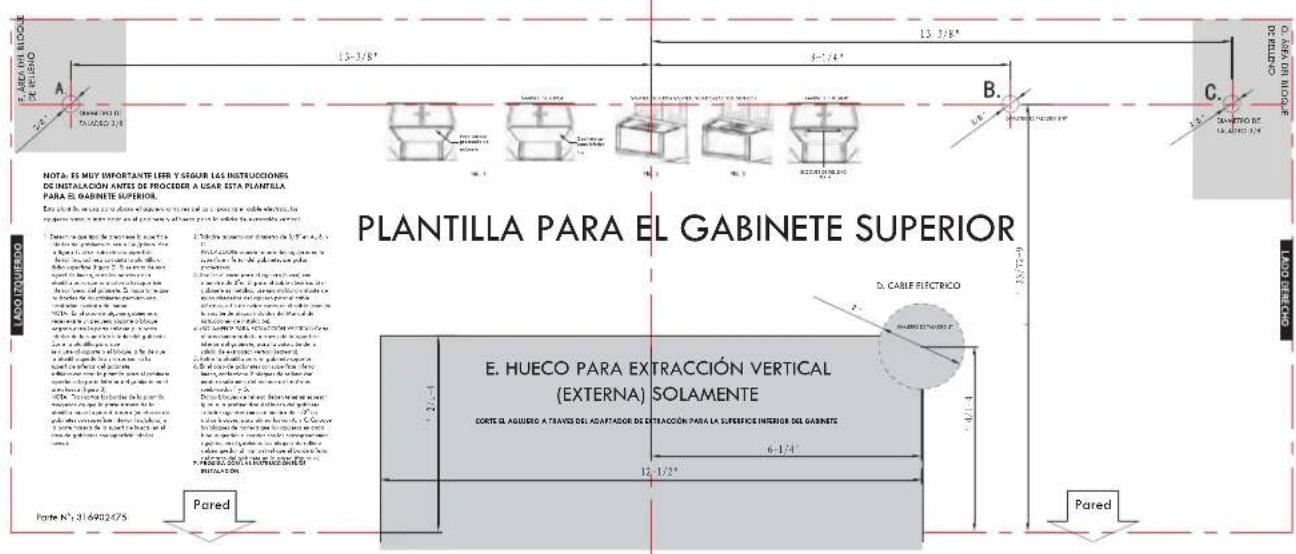

	Plantilla para el gabinete superior	1
	Plantilla para la pared trasera combinado	1
	Instrucciones de instalacion	1
	Guía de Uso y Cuidado	1
	Filtros de grasa (empacados por separado)	2
	Adaptador	1
	Bandeja de vidrio	1
	Anillo de la bandeja giratoria	1
Param algunos modelos	Estante de alambre de convección	1
Param algunos modelos	Estante	1
Param algunos modelos	Filtro PureAir® de microondas	1

HERRAMIENTAS NECESARIAS

Destornillador Phillips #1

Lápiz

Tijera para hojalata (para recortar el regulador de extracción, si fuera necesario)

Tijera (para cortar las plantillas si fuera necesario)

Taladro eléctrico con brocas de 3/16", 1/2" y 5/8"

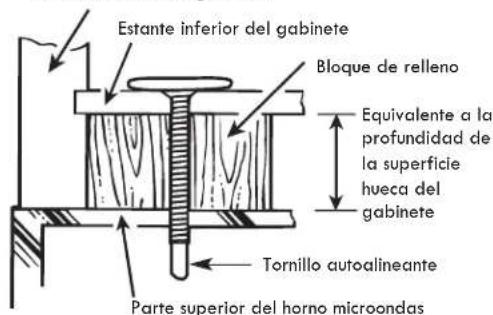

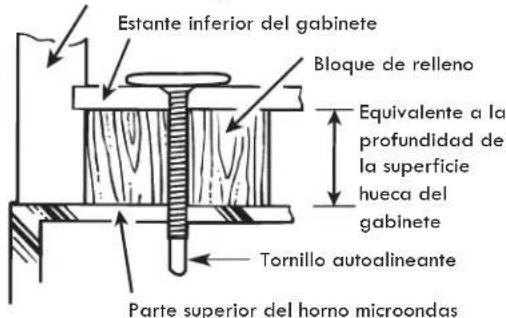

Bloques de relleno o de madera sobrante, si fueran necesarios para el espacio del gabinete superior (se utilizan solamente en instalaciones de gabinetes con la superficie inferior hueca)

Guantes

Herramienta para cortar (serrucho sierra eléctrica o segueta)

Detector de vigas • Martillo (opcional) (entramado)

Cinta aislante y cinta de pintor

Gafas de seguridad

Nivel

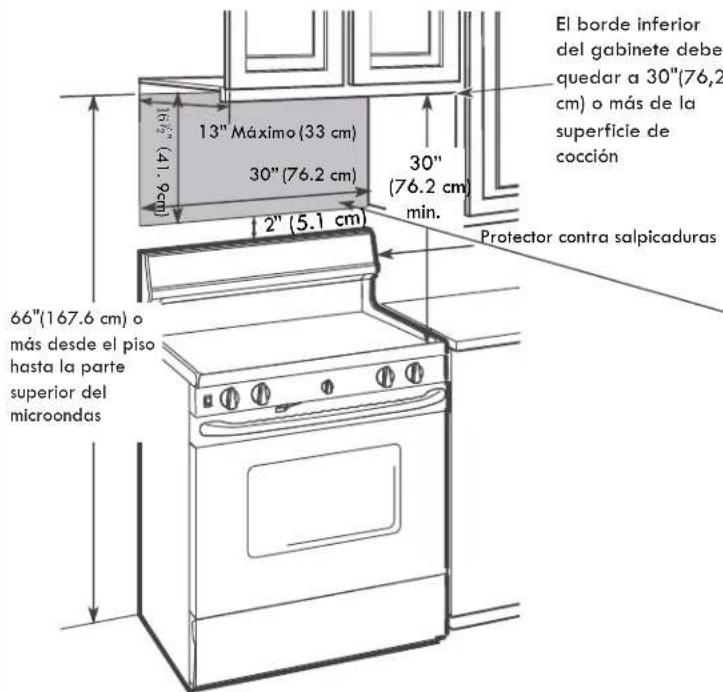

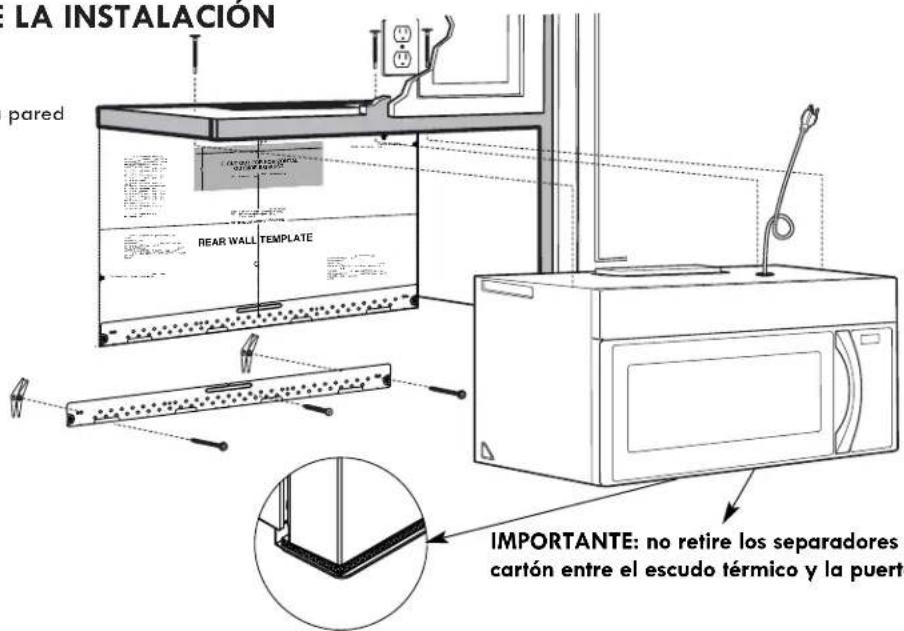

ESPACIO PARA LA INSTALACIÓN

NOTAS:

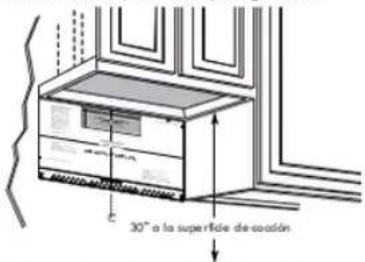

• El espacio entre los gabinetes debe ser de 30" (76,2 cm) de ancho y libre de obstrucciones.
• Si la extracción de aire para el horno microondas será dirigida hacia fuera de la cocina, consulte la sección sobre campana extractora, para informarse sobre la preparación del conducto de extracción.

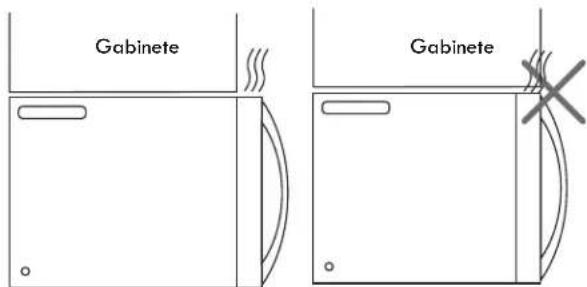

• Si va a instalar el horno microondas debajo de un gabinete plano y liso, tenga cuidado de seguir las instrucciones sobre la plantilla para el gabinete superior, especialmente la parte relacionada con el espacio libre para el cable eléctrico.
• Como el gua de la instalacin, se vea el pagina 24 por la informacin de plantilla montada.

Si la profundidad del gabinete incluyendo las puertas es mayor de 13" entonces la unidad debe alejarse de la pared con materiales adecuados que soporten 150 lbs para permitir una ventilación adecuada/toma de aire.

1 COLOCACIÓN DE LA PLACA DE INSTALACIÓN

A. PROCEDIMIENTO PARA SACAR DE LA CAJA EL MICROONDAS Y LA PLACA DE INSTALACIÓN

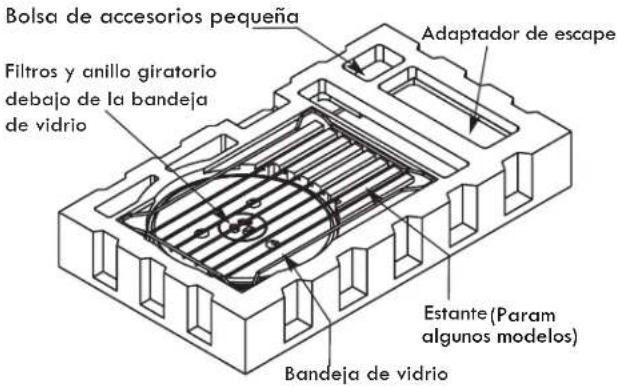

1 Retirar las instrucciones de instalación, uso y cuidado, adaptador de escape, anillo giratorio, estante, filtros, bandeja de vidrio y bolsa de accesorios pequeña. No retire el poliestireno de la parte delantera del horno.

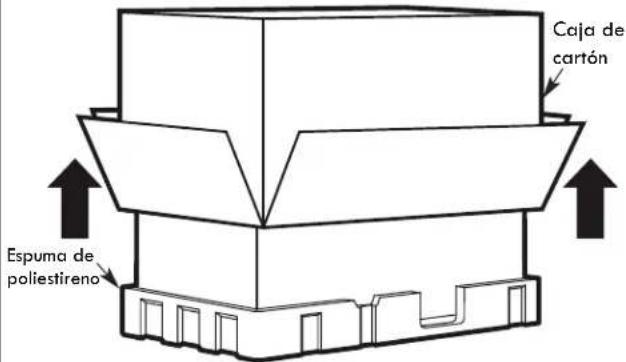

2 Doble hacia atrás las 4 lengüetas de la caja de cartón, para que queden contra los lados de la caja. A continuación, dé la vuelta con cuidado al horno y la caja, para que la caja quede en la parte superior. El horno quedará colocado sobre el protector de espuma.

3 Tire de la caja de cartón hacia arriba, para separarla del horno.

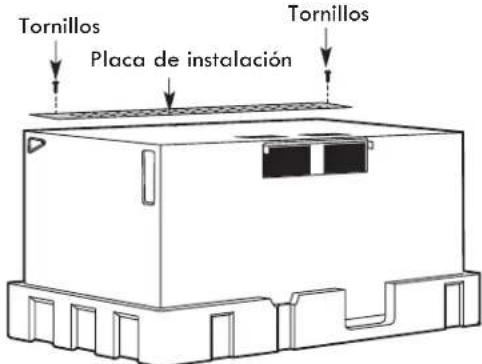

4 Come la bolsa de plástico en el medio para retirar la placa de instalación.

5 Quite los tornillos de la placa de instalación. Dicha placa se utilizará como plantilla para la pared trasera y para la instalación. Vuelva a insertar los tornillos en los agujeros de los cuales habían sido extraídos.

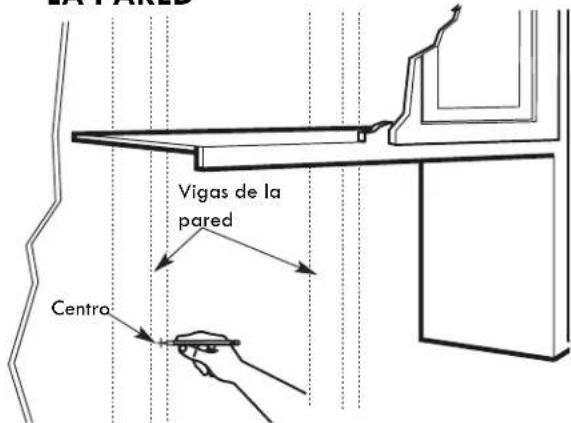

B. LOCALIZACIÓN DE LAS VIGAS DE LA PARED

1 Localice las vigas mediante cualquiera de los métodos siguientes:

A. Detector de vigas, aparato magnético que detecta clavos. B. Use un martillo para dar golpecitos leves sobre la superficie de instalación, a fin de detectar el sonido de superficie maciza (no hueca). Esto indicará la ubicación de una viga.

2 Tras localizar la(s) viga(s), localice su centro haciendo pruebas en la pared con un pequeño clavo que le permita detectar los bordes de la viga. A continuación, haga una marca que quede a la mitad de ambos bordes.

3 El centro de cualquier viga adyacente debe quedar a 16" (40,6 cm) o 24" (61 cm) de dicha marca. Trace una línea hacia abajo del centro de las vigas. EL MICROONDAS DEBE QUEDAR ATORNILLADO AL MENOS A UNA VIGA DE LA PARED

UBICACIÓN DE LA PLACA PARA LA PARED DE BAJO DEL GABINETE

Posición de la placa-debajo de la superficie plana inferior del gabinete

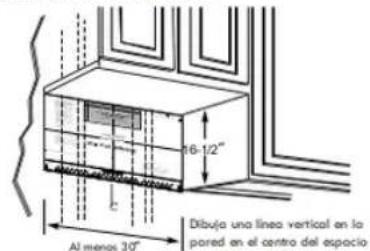

Dibuja una línea vertical en la pared en el centro del espacio auyo andro es 30".

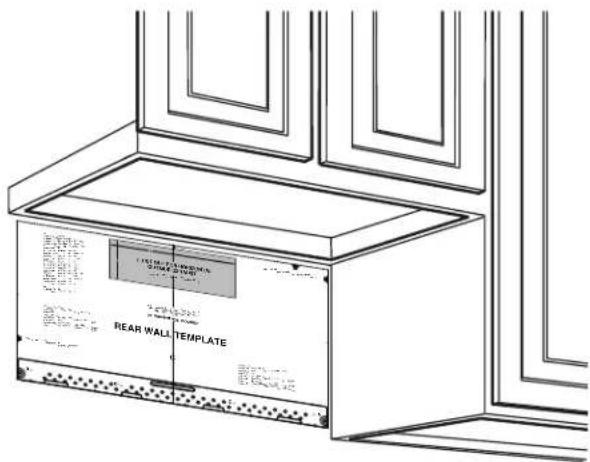

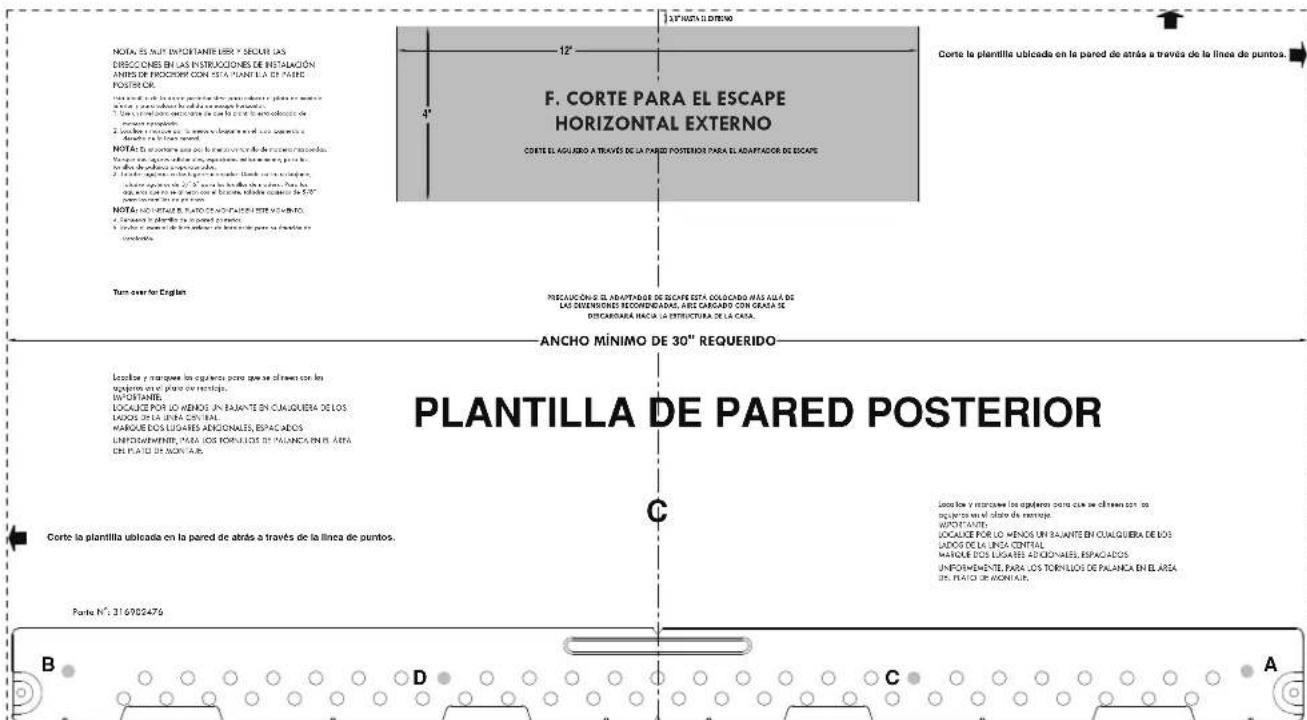

Cinto la Plantillo de pared posterior en la pared correspondiente a la línea y taco el fondo del armario.

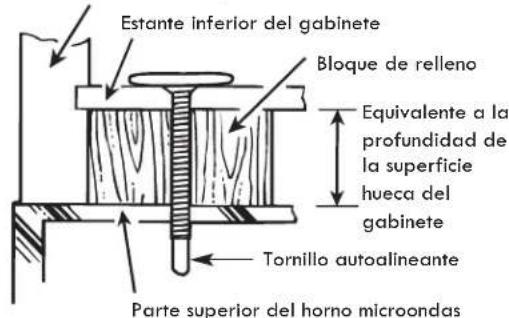

Posición de la place-debajo de la superficie hueca inferior (con marco) del gabinete

Dibuja una línea vertical en la pared en el centro del espacio cuyo ancho es 30°.

Cinta la Plantilla de pared posterior en la pared correspondiente a la línea y toca el fondo del amario.

Posición de la placa-debajo de la superficie hueca saliente, delantera e inferior (con marco) del gabinete

Trace una línea en el fundo de la pared igual a la profundidad del voladías

Es posible que sus gabinetes tengan molduras decorativas que interferan con la instalación del microondas. En este caso, quite dichas molduras para poder instalar correctamente el microondas y que quede nivelado.

EL MICROONDAS DEBE QUEDAR NIVELADO.

Use un nivel para asegurarse de que la superficie inferior del gabinete esté nivelada. Si el gabinete tiene solamente

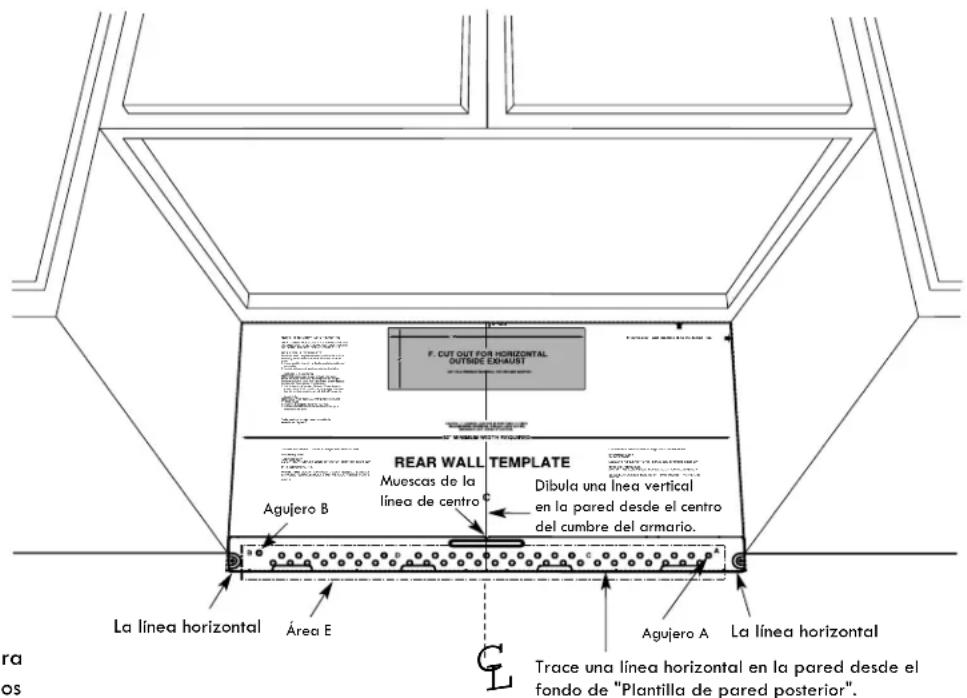

D. ALINEACIÓN DE LA PLACA PARA LA PARED

PRECAUCIÓN: para evitar cortes por los bordes afilados.

1 Trace una línea vertical en la pared, en el centro del espacio cuyo ancho es 30".
2 Trace una línea horizontal en la pared desde el fondo de "Plantilla de pared posterior."
3 Encuentre un travesaño en el área E de la placa de montaje. Consulte la sección 1 B: Encontrar travesaños de pared.

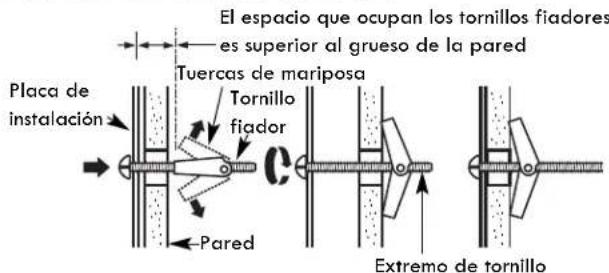

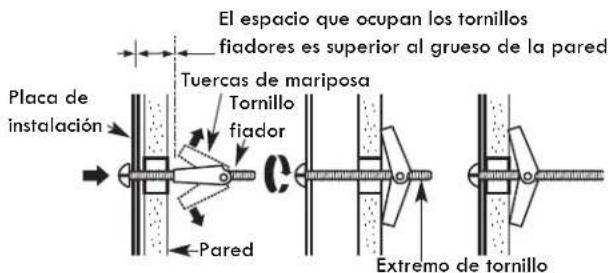

4 Para adherir la placa de montaje al travesaño taladre un agujero de 3/16". Taladre un agujero de 5/8" para tornillo acodado en otra ubicación (Agujero A o Agujero B).

NOTA: NO INSTALE LA PLACA EN ESTE MOMENTO.

NOTA: Los Agujero A y los Agujero B se encuentran dentro de la regín E. Si tanto el agujero C como el D no quedan en una viga, localice una viga en el área E y trace un quinto círculo que quede alineado con la viga. Es importante que al menos un tornillo para madera quede fijado firmemente a una viga, a fin de que pueda soportar el peso del microondas. Deje a un lado la placa de instalación.

2 | TIPOS DE INSTALACIÓN (A Elección Entre A, B o C)

Este horno microondas está diseñado para adaptarse a los tres tipos siguientes de ventilación:

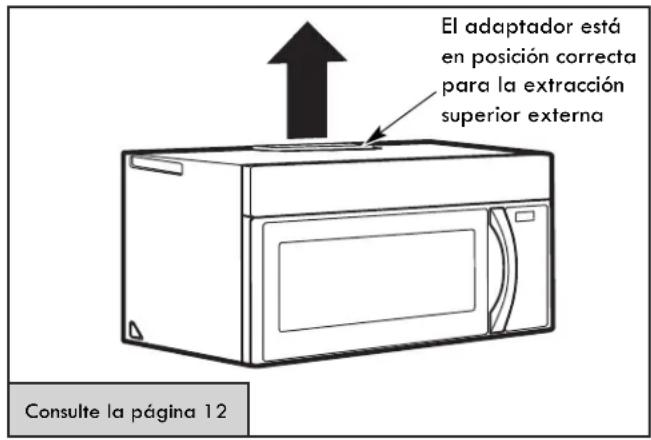

A. Extracción superior externa (conducto vertical)

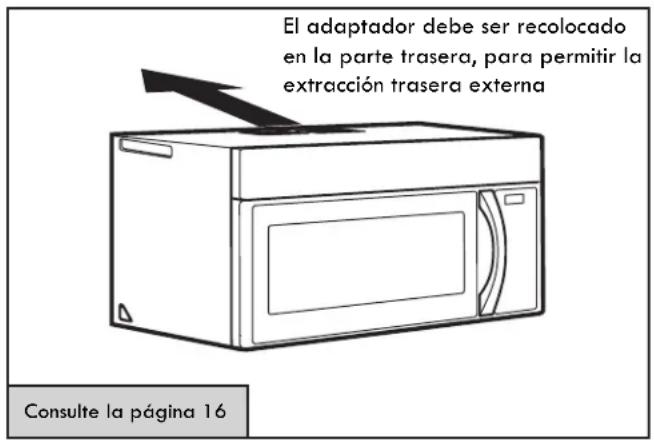

B. Extracción trasera externa (conducto horizontal)

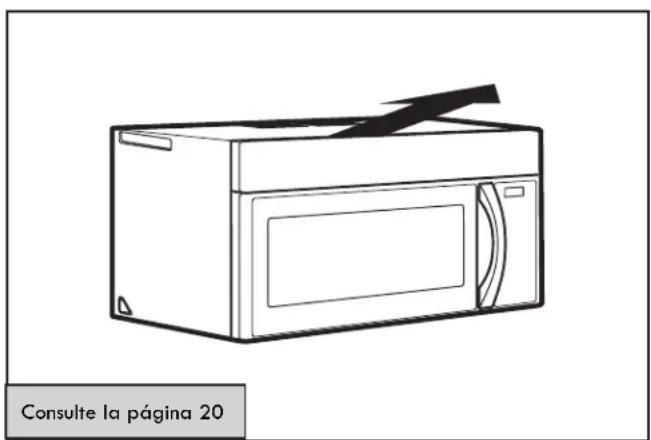

C. Recirculación (sin conducto de extracción)

NOTA: este horno microondas se ha fábricado para un sistema de Recirculación. Seleccione el tipo de ventilación necesario para su instalación y proceda con las instrucciones de la sección correspondiente.

A EXTRACCIÓN SUPERIOR EXTERNA (CONDUCTO VERTICAL)

B EXTRACCION TRASERA EXTERNA (CONDUCTO HORIZONTAL)

C RECIRCULACIÓN (SIN CONDUCTO DE EXTRACCIÓN)

Los modelos fábricados para un sistema de extracción basado en la recirculación del aire vienen con la instalación de fábrica de un filtro de carbón, el cual ayuda a eliminar el humo/los vapores y los olores.

NOTA: lea las dos páginas siguientes solamente si va a instalar un sistema de extracción hacia el exterior. Si tiene planeado realizar una instalación basada en la recirculación del aire dentro de la cocina, continúe con la páging 20.

INSTRUCCIONES DE INSTALACIÓN DE CONDUCTOS DE ESCAPE EXTERNAS

NOTA: en caso de que sea necesario instalar conductos, tenga en cuenta que el largo total de los conductos. rectangulares (ancho de 3 1/4" × 10" u 8,2 cm × 25,4 cm) o reclondos (diámetro de 5" ó 12,7 cm) /(diámetro de 6" ó 15,2 cm) NO debe ser superior a 120 pies (36,5 m). La ventilación exterior requiere el uso de un CONDUCTO PARA CAMPANA EXTRACTORA. Lea con atención las siguientes recomendaciones.

NOTA: es importante que se instale el sistema de ventilación siguiendo la ruta más directa y con el menor número posible de codos. Esto garantizará la salida fluida del aire por los conductos de extracción y evitará cualquier bloqueo. Asimismo, asegúrese de que los reguladores de extracción se muevan libremente y nada bloquee los conductos.

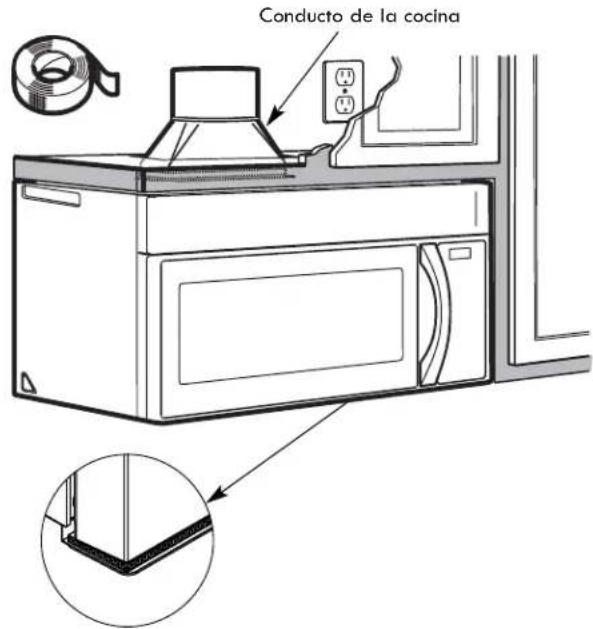

Conexión de escape

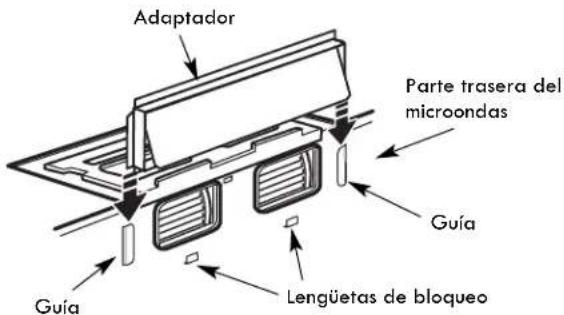

El adaptador fue diseñado para concordar con un ducto rectangular estpandar 31/4" x 10" (8.2 x 25.4 cm). Si se requiere de un ducto redondo, se debe utilizar un adaptador de transición. Un ducto con un diámetro de 5" (12.7cm) / 6" (15.2cm) es aceptable.

Largo máximo del conducto:

Para lograr una salida satisfactoria del aire, el largo total del conducto rectangular con un ancho de 3 1/4" × 10" (8,2 × 25,4 cm) o redondo con un diámetro de 5" (12,7 cm) /6" (15,2 cm) no debe ser mayor que 120 pies (36,5 m).

Los codos, los adaptadores, las tapas de salida al techo o a la pared, etc., representan áreas de resistencia adicional al flujo del aire y son equivalentes a una sección de conducto recto cuyo largo es mayor que su tamaño físico real. Cuando calcule el largo total del conducto, añada el largo equivalente de cada uno de los adaptadores, codos, etc., más el largo de todas las secciones rectas del conducto. La tabla siguiente contiene infonnación para saber cómo calcular el largo total (en medidas equivalentes) del sistema de conductos, a partir del largo aproximado en pies de algunos conductos/adaptadores/codos, etc. estándar.

		LARGO (MEDIDASEQUIVALENTES)	No DE UNIDADES-UTILIZADAS	=xPIEZAS DELUCCAMERICO
	Adaptador de unión entreel conducto rectangular yel redondo*		=)	(x5 pies 1,5 m)(metros)
	Tapa de salida a la pared	40 pies (12,2 m) x	( ) =	Pies o
	Codo de 90°	10 pies (3 m) x	( ) =	Pies o m (metros)
	Codo de 45°	5 pies (1,5m) x	( ) =	Pies o m (metros)
	Codo de 90°	25 pies (7,6 m) x	( ) =	Pies o m (metros)
	Codo de 45°	5 pies (1,5 m) x	( ) =	Pies o m (metros)
	Tapa d salida al techo	24 pies (7,3 m) x	( ) =	Pies o m (metros)
[6SZW]	Conducto recto redondo de6" (15,2 cm) de diámetro orectangular de 31/4" × 10"(8,2 × 25,4 cm) de ancho	x1pies (0,3m)		Pies o m (metros)
Largo total del sistema de conductos =				Pies o m (metros)

*IMPORTANTE: si se utiliza un adaptador de unión entre el conducto rectangular y el redondo, los bordes inferiores del regulador de extractión tendrán que ser recortados (con una tijera para hojalata), a fin de que se ajusten y permitan el libre movimiento del regulador.

Los largos (en medidas equivalentes) de las piezas del conducto están basados en pruebas reales y se ajustan a los requisitos para un buen rendimiento de ventilación con cualquier campana eatractora.

m (metro

CONDUCTOS DE ESCAPE EXTERNAS

EXTRACCIÓN SUPERIOR EXTERNA (SÓLO EJEMPLO)

La siguiente tabla contiene un ejemplo de uno posible instalación de un sistema de conducto de extracción.

PIEZAS DEL CONDUCTO		LARGO (MEDIDASEQUIVALENTES)	x	No DE UNIDADES-UTILIZADAS	=	LARGO (MEDIDASEQUIVALENTES)
	Tapa d salida al techo	24 pies (7,3 m)	x	(1)	=	24 pies (7,3 m)
	Conducto recto de 12 pies (3,6 m) y diámetro de 6" (15,2 cm)	12 pies (3,6 m)	x	(1)		12 pies (3,6 m)=
	Adaptador de unión entre el conducto rectangular y el redondo*	5 pies (1,5 m)	x	(1)		5 pies (1,5 m)=
Los largos (en medidas equivalentes) de las piezas del conducto están basados en pruebas reales y se ajustan a los requisitos para un buen rendimiento de ventilación con cualquier campana extractora.						41 pies (12,5 m)

* IMPORTANTE: si se utiliza un adaptador le unión entre el conducto rectangular y el redondo, los bordes inferiores del regulador de extracción tendrán que ser recortados (con una tijera para hojalata), a fin de que se ajusten y permitan el libre movimiento del regulador.

EXTRACCIÓN TRASERA EXTERNA (SÓLO EJEMPLO)

La siguiente tabla contiene un ejemplo de una posible instalación de un sistema de conducto de extracción.

PIEZAS DEL CONDUCTO		LARGO (MEDIDASEQUIVALENTES) x No DE UNIDADES-UTILIZADAS =			LARGO (MEDIDASEQUIVALENTES)
	Tapa de salida a la pared	40 pies (12, 2 m) x (1) =			40 pies (12, 2 m)
	Conducto recto rectangularde 3 pies (0,9 m) de largo(3 y 1/4" × 10" (8,2 cm ×25,4 cm) de ancho	3 pies (0.9 m) x (1)			3 pies (0.9 m)=
	Codo de 90°	10 pies (3 m) x (2)			20 pies (3 m)=
Los largos (en medidas equivalentes) de las piezas delconducto están basados en pruebas reales y se ajustana los requisitos para un buen rendimiento de ventilaciónLargo total del sistema de conductos =con cualquier campana extractora.					63 pies (19,2 m)

NOTA: en el caso de extracción por la parte trasera, hay que tener cuidado de alinear los conductos de extracción con el espacio entre las vigas (el entramado), o bien que la pared haya sido preparada durante su construcción para dejar suficiente espacio entre las vigas para el sistema de extracción.

A | EXTRACCIÓN SUPERIOR EXTERNA (conducto vertica)

DESCRIPCIÓN GENERAL DE LA

INSTALACIÓN

A1. Montaje de la placa de instalación en la pared.
A2. Preparación del gabinete superior.
A3. Ajuste del ventilador del microondas para la extracción superior externa.
A4. Verificación del funcionamiento del regulador de extracción.
A5. Instalación del horno microondas.
A6. Ajuste del adaptador de extracción.
A7. Acoplamiento del sistema de conductos.

NOTAS IMPORTANTES:

• Asegúrese de que los tornillos del-motor del ventilador y la placa del ventilador queden firmemente apretados al volver a instalarlos. Esto ayudará a prevenir el exceso de vibraciones.
• Asegúrese de que el cableado del motor quede debidamente orientado y asegurado, y que los cables no queden atrapados.

A1. MONTAJE DE INSTALACIÓN LA PLACA DE EN LA PARED

Fije la placa en la pared con los tornillos de fiador. Al menos un tornillo para madera debe ser utilizado para fijar la placa a una viga de la pared.

1 Quite las tuercas de mariposa de los tornillos.
2 Inserte los tornillos en la placa de instalación, a través de los agujeros taladrados en las partes de la pared que no son viga (los paneles) y vuelva a insertar las tuercas de mariposa hasta 3/4" (19 mm) de cada tornillo.

Para utilizar tornillos de fiador:

3 Coloque la placa de instalación contra la pared e inserte las tuercas de mariposa en los agujeros de la pared, a fin de instalar la placa.

NOTA: antes de apretar los tornillos de fiador y el tornillo para madera, asegúrese de que las lengüetas de la placa de instalación toquen la parte inferior del gabinete cuando sean empujadas a ras contra la pared, y que la placa quede debidamente centrada bajo el gabinete.

PRECAUCIÓN: tenga cuidado de evitar que sus dedos queden atrapados entre la parte trasera de la placa de instalación y la pared.

4 Apriete todos los tornillos. Tire de la placa alejándola de la pared, a fin de que resulte más fácil apretar los tornillos.

A2.

USO DE LA PLANTILLA PARA EL GABINETE SUPERIOR A FIN DE PREPARAR EL ÁREA DE DICHO GABINETE

Es necesario taladrar agujeros para los tornillos de soporte superior, realizar un agujero lo suficientemente grande para que el cable eléctuco pueda pasar a través y recortar también un hueco to suficientemente amplio para el adaptador de extracción.

• Lea las instrucciones de la sección PLANTILLA PARA EL GABINETE SUPERIOR.
• Adhiera con cinta la plantilla al gabinete superior.
• Taladre los agujeros, siguiendo las instrucciones de la sección PLANTILLA PARA EL GABINETE SUPERIOR.

PRECAUCIÓN: cuando taladre los agujeros en la superficie inferior del gabinete, use gafas protectoras.

A3.

AJUSTE DEL VENTILADOR DEL MICROONDAS PARA LA EXTRACCION SUPERIOR EXTERNA

Coloque el microondas en posición vertical, con la parte superior hacia arriba.

Quite el tornillo que sujeta la placa del ventilador al microondas. Quite y guarde el tornillo que sujeta el motor del ventilador al microondas.

Tire del ventilador con cuidado hacia afuera. Los cables se extenderán lo suficiente para permitir el ajuste del ventilador.

Gire el ventilador 90, de manera que las aberturas de las aletas del ventilador queden orientadas hacia la parte superior del microondas. Antes de girar Después de girar

Parte trasera del microondas

Parte trasera del microondas

Vuelva a colocar el ventilador dentro de su abertura.

DESPUÉS: Aberturas de las aletas del ventilador orientadas hacia arriba

PRECAUCIÓN: No tire hacia afuera ni estire los cables del ventilador. Asegúrese de que los cables no queden atrapados y que queden debidamente asegurados.

A3. AJUSTE DEL VENTILADOR DEL MICROONDAS PARA LA EXTRACCION SUPERIOR EXTERNA

5 Fije el ventilador al microondas con el tornillo previamente retirado en el paso I. Asegúrese de apretar el tornillo.
6 Vuelva a fijar la placa del ventilador con el tornillo previamente retirado en el paso 1. Asegúrese de apretar el tornillo.

7 Instale el adaptador de extracción en la parte superior del placa del ventilador, deslizándolo por las guías situadas en la parte central superior de la parte superior del placa del ventilador. Guía

Empuje hacia adentro hasta que encaje en las lengüetas de bloqueo inferiores. Tenga cuidado de asegurarse de que la bisagra del regulador de extracción esté instalada de manera que quede movable libremente.

A4. VERIFICACIÓN DEL FUNCIONAMIENTO CORRECTO DEL REGULADOR DE EXTRACCIÓN

Placa del ventilador Adaptador de extracción

• Antes de instalar el microondas, asegúrese de que la cinta adhesiva que protege el regulador de extracción haya sido retirada y que el regulador se mueve fácilmente.
• Una vez instalado el microondas, necesitará realizar ajustes para asegurarse de lograr la alineación correcta con el conducto de extracción de la cocina.

A5. INSTALACIÓN DEL HORNO MICROONDAS

POR RAZONES DE SEGURID PERSONAL Y PARA FACILITAR LA INSTALACIÓN, SE RECOMIENDA QUE DOS PERSONAS INSTALEN EL HORNO MICROONDAS.

IMPORTANTE: No agarre ni use la manija o el escudo térmico durante la instalación. No retire los separadores de cartón entre el escudo térmico y la puerta.

NOTA: si el gabinete es metálico, use una moldura aislante de nylon alrededor del agujero para el cable eléctrico, a fin de evitar cortes en el cable.

NOTA: se recomienda el uso de bloques de relleno si la parte delantera del gabinete sobresale debajo de la parte inferior del propio gabinete.

IMPORTANTE: Si no se usan bloques de relleno, pueden producirse daños en la carcasa por apretar demasiado los tornillos.

NOTA: cuando instale el horno microondas, ease el cable eléctrico a través del agujero correspondiente de la superficie inferior del gabinete superior Mantengalo tenso recto

durante los pasos 1 a 3. No permita que el cable quede atrapado ni levante el horno tirando del cable.

1 Levante el microondas, inclínelo hacia adelante y enganche las ranuras (situadas en el borde trasero inferior) a las cuatro lengüetas inferiores de la placa de instalación.

2 Gire la parte delantera del horno hacia arriba, contra la superficie inferior del gabinete.
3 Inserte un tornillo autoalineante a través del agujero del centro del gabinete superior. Fije temporalmente el horno apretando el tornillo al menos dos vueltas completas después de due el tornillo quede enroscado. (Más adelante se procederá a apretar completamente el tornillo.) Asegúrese de mantener tenso/recto el cable eléctrico. Tenga cuidado de evitar que el cable quede atrapado, especialmente al realizar la instalación del horno a ras contra la superficie inferior del gabinete.

A5. INSTALACIÓN DEL HORNO MICROONDAS (cont.)

Parte delantera del gabinete

4 Fije el horno microondas al gabinete superior.

5 Inserte 2 tornillos autoalineantes a través de los agujeros exteriores del gabinete superior. Apriete cede uno de los tornillos dos vueltas completas.

7 Apriete los dos tornillos externos a la parte superior del horno. (Mientras aprieta los tornillos, mantenga sujeto el horno contra la pared y el gabinete superior)

8 Instale los filtros de grasa. Consulte el Manual del usuario provisto con el microondas.

A6. AJUSTE DEL ADAPTADOR DE EXTRACCIÓN

Abra el gabinete superior y ajuste el adaptador de Extracción para acoplarlo al conducto de la cocina.

A7. ACOPLAMIENTO DEL SISTEMA DE CONDUCTOS

1 Extienda el conducto de la cocina para que se acople al adaptador de extracción. 2 Selle las uniones del conducto de escape usando cinta aislante para calefacción para altas temperaturas.

IMPORTANTE: retire los separadores de cartón entre el escudo térmico y la puerta

B | EXTRACCIÓN TRASERA EXTERNA (Conducto Horizontal)

DESCRIPCIÓN GENERAL DE LA INSTALACIÓN

B1. Preparación de la pared trasera
B2. Desinstalación del placa del ventilador
B3. Montaje de la placa de instalación en la pared
B4. Preparación del gabinete superior
B5. Ajuste del ventilador
B6. Instalación del horno microondas

NOTAS IMPORTANTES:

• Asegúrese de que los tornillos del motor del ventilador y la placa del ventilador queden firmemente apretados al volver a instalarlos. Esto ayudará a prevenir el exceso de vibraciones.
• Asegúrese de que el cableado del motor quede debidamente orientado y asegurado, y que los cables no queden atrapados.

IMPORTANTE: no retire los separadores de cartón entre el escudo térmico y la puerta.

B1. PREPARACIÓN DE LA PARED TRASERA PARA LA SALIDA DE EXTRACCIÓN TRASERA EXTERNA

Es necesario realizar un corte en la pared trasera para crear una abertura para la salida de extracción externa.

• Lea las instrucciones de la sección PLANTILLA PARA LA PARED TRASERA.
• Adhiera con cinta la plantilla a la pared trasera, alineándola con los agujeros previamente taladrados pares coincidir con los agujeros A y B en la placa para la pared.
• Realice el corte de la abertura, siguiendo las instrucciones de la sección PLANTILLA PARA LA PARED TRASERA.

B2. DESINSTALACIÓN DEL PLACA DEL VENTILADOR

Quite y guarde el tornillo que sujeta la placa del ventilador al microondas. Levante la placa del ventilador para retirarla.

B3. MONTAJE DE INSTALACIÓN LA PLACA DE EN LA PARED

Fije la placa en la pared con los tornillos de fiador.
Al menos un tornillo para madera debe ser utilizado para fijar la placa a una viga de la pared.

1 Quite las tuercas de mariposa de los tornillos.

2 Inserte los tornillos en la placa de instalación, a través de los agujeros taladrados en las partes de la pared que no son viga (los paneles) y vuelva a insertar las tuercas de mariposa hasta 3/4" (19 mm) de cada tornillo.

Para utilizar tornillos de fiador:

3 Coloque la placa de instalación contra la pared e inserte las tuercas de mariposa en los agujeros de la pared, a fin de instalar la placa.
NOTA: antes de apretar los tornillos de fiador y el tornillo para madera, asegúrese de que las lengüetas de la placa de instalación toquen la parte inferior del gabinete cuando sear empujadas a ras contra la pared, y que la placa quede debidamente centrada bajo el gabinete.
PRECAUCIÓN: tenga cuidado de evitar que sus dedos queden atrapados entre la parte trasera de la placa de instalación y la pared.
4 Apriete todos los tornillos. Tire de la placa alejándola de la pared, a fin de que resulte más fácil apretar los tornillos.

B4. USO DE LA PLANTILLA PARA EL GABINETE SUPERIOR A FIN DE PREPARAR EL AREA DE DICHO GABINETE

Es necesario taladrar agujeros para los tomillos de soporte superior, así como un agujero lo suficientemente, grande para que el cable eléctrico pueda pasar a través.

- Lea las instrucciones de la sección PLANTILLA PARA EL GABINETE SUPERIOR.

- Adhiera con cinta la plantilla al gabinete superior.

- Taladre los agujeros, siguiendo las instrucciones de la sección PLANTILLA PARA EL GABINETE SUPERIOR.

PRECAUCIÓN: cuando taladre los agujeros en la superficie inferior del gabinete, use gafas protectoras.

B5. AJUSTE DEL VENTILADOR DEL MICROONDAS PARA LA EXTRACCION TRASERA EXTERNA

1 Quite y guarde el tornillo que sujeta el motor del ventilador al microondas.

2 Tire del ventilador con cuidado hacia afuera. Los cables se extenderán to suficiente para permitir el ajuste del ventilador.

3 Gire el ventilador 90°. Antes del giro Después del giro

B5. AJUSTE DEL VENTILADOR DEL MICROONDAS PARA LA EXTRACCION TRASERA EXTERNA (cont.)

4 Gire el ventilador hacia la izquierda 180°.

Antes del giro Después del giro

5 Retire suavemente los cables de las ranuras. Reoriente los cables a través de las ranuras hacia el otro lado del ventilador.

Antes de la reorientación Después de la reorientación

Cables orientados a través del lado derecho

Cables orientados a través del lado izquierdo

6 Gire el ventilador 90°, de manera que las aberturas de las aletas del ventilador queden orientadas hacia la parte trasera del microondas.

Antes del giro Después del giro

7 Retire las placas preperforadas en la parte trasera de la unidad con recortes. (Param algunos modelos)

Placas Preperforadas: Recorte las 4 redes en cada panel preperforado y retire las preperforaciones metálicas para el flujo de aire trasero. Se deberá eliminar cualquier extremo punteagudo creado al retirar las placas preperforadas.

8 Vuelva a colocar el ventilador dentro de su abertura.

DESPUÉS: Aberturas de las aletas del ventilador orientadas hacia atrás.

PRECAUCIÓN: No tire hacia afuera ni estire los cables del ventilador. Asegúrese de que los cables no queden atrapados y que queden debidamente asegurados.

NOTA: Las aberturas de extracción del ventilador deben coincidir con las aberturas de extracción situadas en la parte trasera del horno.

9 Fije el ventilador al microondas con su tornillo original.

10 Vuelva a fijar (con el tornillo) la placa del ventilador en la misma posición en que estaba antes. Asegúrese de que el tornillo quede apretado.

11 Instale el adaptador de extracción en la parte trasera del horno, deslizándolo por las guías situadas en la parte central superior de la parte trasera del horno.

Empuje hacia adentro hasta que encaje en las lengüetas de bloqueo inferiores. Tenga cuidado de asegurarse de que la bisagra del regulador de extracción esté instalada de manera que quede en la parte superior y que se pueda mover libremente.

B6. INSTALACIÓN DEL HORNO MICROONDAS

POR RAZONES DE SEGURIDAD PERSONAL Y PARA FACILITAR LA INSTALACIÓN, SE RECOMIENDA QUE DOS PERSONAS

INSTALEN EL HORNO MICROONDAS.

IMPORTANTE: No agarre ni use la manija o el escudo térmico durante la instalación. No retire los separadores de cartón entre el escudo térmico y la puerta.

NOTA: Si el gabinete es metálico, use una moldura aislante de nylon alrededor del agujero para el cable eléctrico, a fin de evitar cortes en el cable.

NOTA: Se recomienda el uso de bloques de relleno si la parte delantera del gabinete sobresale debajo del estante inferior del gabinete.

IMPORTANTE: Si no se usan bloques de relleno, pueden producirse daños en la carcasa por apretar demasiado los tornillos.

NOTA: cuando instale el horno

microondas, pase el cable

eléctrico a través del agujero correspondiente de la

superficie inferior del gabinete superior: Manténgalo

tenso/recto durante los pasos

1 a 3. No permita que el cable quede atrapado ni levante el horno tirando del cable.

1 Levante el microondas, inclínelo hacia adelante y enganche las ranuras (situadas en el borde trasero inferior) a las cuatro lengüetas inferiores de la placa de instalación.

2 Gire la parte delantera del horno hacia arriba, contra la superficie inferior del gabinete.

3 Inserte un tornillo autoalineante a través del agujero del centro del gabinete superior: Fije temporalmente el horno apretando el tornillo al menos dos vueltas completas despisés de que el tornillo quede enroscado. (Más adelante se procederá a apretar completamente el tornillo.) Asegúrese de mantener tenso/recto el cable eléctrico. Tenga cuidado de evitar que el cable quede atrapado, especialmente al realizar la instalación del horno a ras contra la superficie inferior del gabinete.

Parte delantera del gabinete

4 Fije el horno microondas al gabinete superior.

5 Inserte 2 tornillos autoalineantes a través de los agujeros exteriores del gabinete superior. Apriete cede uno de los tornillos dos vueltas completas.

7 Apriete los dos tornillos externos a la parte superior del horno. (Mientras aprieta los tornillos, mantenga sujeto el horno contra la pared y el gabinete superior)

8 Instale los filtros de grasa. Consulte el Manual del usuario provisto con el microondas.

IMPORTANTE: retire los separadores de cartón entre el escudo térmico y la puerta

C | RECIRCULACIÓN (Sin Conducto De Extracción)

DESCRIPCIÓN GENERAL DE LA INSTALACIÓN

C1. Montaje de la placa de instalación en la pared
C2. Preparación del gabinete superior
C3. Verificación del conjunto del Placa del Ventilador
C4. Instalación del horno microondas
C5. Instalación o cambiar del filtro de carbón

NOTAS IMPORTANTES:

• Asegúrese de que los tornillos del motor del ventilador y la placa del ventilador queden firmemente apretados al volver a instalarlos. Esto ayudará a prevenir el exceso de vibraciones.
• Asegúrese de que el cableado del motor quede debidamente orientado y asegurado, y que los cables no queden atrapados.

IMPORTANTE: no retire los separadores de cartón entre el escudo térmico y la puerta.

C1. MONTAJE DE LA PLACA DE INSTALACIÓN EN LA PARED

Fije la placa en la pared con los tornillos de fiador.
Al menos un tornillo para madera debe ser utilizado para fijar la placa a una viga de la pared.
NOTA: Si la profundidad del gabinete incluyendo las puertas es mayor de 13" entonces la unidad debe alejarse de la pared con materiales adecuados que soporten 150 lbs para permitir una ventilación adecuada/.toma de aire

1 Quite las tuercas de mariposa de los tornillos.
2 Inserte los tornillos en la placa de instalación, a través de los agujeros taladrados en las partes de la pared que no son viga (los paneles) y vuelva a insertar las tuercas de mariposa hasta 3/4" (19 mm) de cada tornillo.

Para utilizar tornillos de fiador:

3 Coloque la placa de instalación contra la pared e inserte las tuercas de mariposa en los agujeros de la pared, a fin de instalar la placa.

NOTA: Antes de apretar los tornillos de fiador y el tornillo para madera, asegúrese de que las lengüetas de la placa de instalación toquen la parte inferior del gabinete cuando sean empujadas a ras contra la pared, y que la placa quede debidamente centrada bajo el gabinete.

PRECAUCIÓN: Tenga cuidado de evitar que sus dedos queden atrapados entre la parte trasera de la placa de instalación y la pared.

4 Apriete todos los tornillos. Tire de la placa alejándola de la pared, a fin de que resulte más fácil apretar los tornillos.

C2. USO DE LA PLANTILLA PARA EL GABINETE SUPERIOR A FIN DE PREPARAR EL ÁREA DE DICHO GABINETE

Es necesario taladrar agujeros para los tornillos de soporte superior, así como un agujero lo suficientemente grande para que el cable eléctrico pueda pasar a través.

• Lea las instrucciones de la sección PLANTILLA PARA EL GABINETE SUPERIOR.
• Adhiera con cinta la plantilla al gabinete superior.

NOTA: Ajuste la placa superior de acuerdo a si el microondas está siendo separado de la pared debido a la profundidad del gabinete (más de 13").
- Taladre los agujeros, siguiendo las instrucciones de la sección PLANTILLA PARA EL GABINETE SUPERIOR.
PRECAUCIÓN: cuando taladre los agujeros en la superficie inferior del gabinete, use gafas protectoras.

C3. VERIFICACIÓN DEL CONJUNTO DEL PLACA DEL VENTILADOR

• Coloque el microondas en posición vertical, con la parte superior hacia arriba.
• Chequear siel placa del ventilador está instalado correctamente en el horno.

C4. INSTALACIÓN DEL HORNO MICROONDAS

POR RAZONES DE SEGURIDAD PERSONAL Y PARA FACILITAR LA INSTALACIÓN, SE RECOMIENDA QUE DOS PERSONAS INSTALEN EL HORNO MICROONDAS.

IMPORTANTE: No agarre ni use la manija o el escudo térmico durante la instalación. No retire los separadores de cartón entre el escudo térmico y la puerta.

NOTA: Si el gabinete es metálico, use una moldura aislante de nylon alrededor del agujero para el cable eléctrico, a fin de evitar cortes en el cable.

NOTA: Se recomienda el uso de bloques de relleno si la parte delantera del gabinete sobresale debajo del estante inferior del gabinete.

IMPORTANTE: Si no se usan bloques de relleno, pueden producirse daños en la carcasa por apretar demasiado los tornillos.

NOTA: cuando instale el horno microondas, pase el cable eléctrico a través del agujero correspondiente de la superficie inferior del gabinete superior: Mantén-

galo tenso/recto durante los pasos 1 a 3. No permita que el cable quede atrapado ni levante el horno tirando del cable.

Levante el microondas, inclínelo hacia adelante y enganche las ranuras (situadas en el borde trasero inferior) a las cuatro lengüetas inferiores de la placa de instalación

2 Gire la parte delantera del horno hacia arriba, contra la superficie inferior del gabinete.
3 Inserte un tornillo autoalineante a través del agujero del centro del gabinete superior: Fije temporalmente el horno apretando el tornillo al menos dos vueltas completas despisés de que el tornillo quede enroscado. (Más adelante se procederá a apretar completamente el tornillo.) Asegúrese de mantener tenso/recto el cable eléctrico.

Tenga cuidado de evitar que el cable quede atrapado, especialmente al realizar la instalación del horno a ras contra la superficie inferior del gabinete.

Parte delantera del gabinete

4 Fije el horno microondas al gabinete superior.

C4. INSTALACIÓN DEL HORNO MICROONDAS (cont.)

5 Inserte 2 tornillos autoalineantes a través de los agujeros exteriores del gabinete superior. Apriete cada uno de, los tornillos dos vueltas completas.

6 Apriete completamente el tornillo del centro.

7 Apriete los dos tornillos externos a la parte superior del horno. (Mientras aprieta los tornillos, mantenga sujeto el horno contra la pared y el gabinete superior:)

8 Instale los filtros de grasa. Consulte el Manual del usuario provisto con el microondas.

C5. Instalación o cambiar del filtro de carbón (Algunos Modelos)

NOTA: El filtro de carbón está instalado de fábrica en algunos modelos. Consulte la sección Uso y cuidado para ver si su dispositivo lo tiene y para leer información sobre su remplazo.

Para el modelo sin la puerta de acceso al filtro de recirculación, siga las instrucciones para remplazar o instalar un filtro de carbon.

1 Desconecte el microondas del suministro eléctrico.

2 Abra la puerta del microondas y saque los dos tornillos de montaje de ventilación ubicados en la parte superior del horno con un destornillador Phillips #1.

3 Quitar el filtro de carbón, empujando la parte superior del filtro hacia dentro, luego tire de él hacia adelante desde la unidad.

4 Deslice la parte superior del nuevo filtro de carbón en la parte superior de la cavidad del filtro.

5 Presione la parte inferior del filtro de carbón para colocarlo en la posición correcta.

6 Reinstale el ducto deslizando la parte inferior del mismo hacia su lugar. Empuje la parte superior en su posición y deslicela hacia la derecha. Remplace los dos tornillos ubicados en la parte superior utilizando un destornillador Phillips #1.

7 Cierre la puerta del microondas. Enchúgelo o reconecte la energía eléctrica.

IMPORTANTE: retire los separadores de cartón entre el escudo térmico y la puerta

Para el modelo con la puerta de acceso al filtro de recirculación, sigla las instrucciones para remplazar o instalar un filtro PureAir ^25 .

1 Quitar el filtro PureAir del empaque y sacudir para quitar el exceso de carbón.
2 Utilice un destornillador Phillips para desatornillar la puerta de acceso del filtro PureAir ^® .
3 Abra la puerta de acceso.

4 Quite el filtro PureAir ^® antiguo (si lo hay) tirando hacia afuera.

5 Coloque el nuevo filtro PureAir® en la ranura detrás de la puerta en un ángulo hasta que esté en posición vertical y firmemente colocado en su sitio.

6 Asegúrese de que el filtro PureAir® esté instalado verticalmente en la ranura. Cierre la puerta de acceso y vuelva a atornillar, y el filtro PureAir® estará listo para usar.

ANTES DE USAR EL HORNO MICROONDAS

1. Asegúrese de que el horno microondas haya sido instalado según las instrucciones.

1. Vuelva a colocar el fusible correspondiente o encienda de nuevo el disyuntor.

1. Retire todo el material de empaque del horno microondas.

2. Instale el anillo y el plato giratorio en el interior del horno.

1. Lea el manual de use y cuidado.

1. CONSERVE LAS INSTRUCCIONES DE INSTALACIÓN PARA USO DEL INSPECTOR LOCAL.

1. Conecte el cable de alimentación a un tomacorriente exclusivo (dedicado) de 15 a 20 amperios.

1. LIENE LA TARJETA DE REGISTRO DEL PRODUCTO.
