FMTK3027AS - Micro-ondes FRIGIDAIRE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Four à micro-ondes encastrable avec kit de garniture
Marque	Frigidaire
Modèle	FMTK3027AS
Dimensions du kit de garniture (L × H × P)	30 po × 18 1/8 po × 1 9/16 po (759 mm × 460 mm × 40 mm)
Dimensions de l'ouverture requise (L × H × P)	24 3/4 po - 25 po × 17 po - 17 1/4 po × min. 20 po (629-635 mm × 432-438 mm × min. 508 mm)
Couleur	Inox (SS)
Alimentation électrique	120 V, 60 Hz, prise standard (non spécifiée dans la notice)
Poids supporté par le plancher d'ouverture	Environ 45 kg (100 lb) incluant le four et la surcharge
Usage	Encastrable dans une armoire ou un mur, au-dessus d'un four mural électrique uniquement
Pièces incluses	Cadre avant (1), conduit d'évacuation (1), vis A 3,9×8,0 mm (11), vis B 4,0×20 mm (4)
Compatibilité	Four micro-ondes FMBS2227AB ; kits FMTK3027AD/AB/AW
Installation	Nécessite compétences élémentaires en mécanique et électricité
Dégagement au-dessus d'un four mural	Minimum 7,6 cm (3 po) entre la paroi du four et le micro-ondes
Position de la prise de courant	Ne pas placer dans la zone ombrée (voir plan) ; si profondeur > 53,3 cm, n'importe où sur le mur arrière
Entretien et nettoyage	Consulter la notice du four à micro-ondes ; ne pas retirer les étiquettes d'avertissement
Sécurité	Couper l'alimentation avant installation ; débrancher le four avant toute opération
Garantie	Toute panne due à une installation inadéquate non couverte

FOIRE AUX QUESTIONS - FMTK3027AS FRIGIDAIRE

Puis-je installer le kit FMTK3027AS au-dessus d'une cuisinière à gaz ?

Non, le kit doit être installé uniquement au-dessus d'un four électrique mural. Il est déconseillé de l'installer à moins de 2 pieds d'une cuisinière à gaz ou électrique, table de cuisson ou four.

Quelles sont les dimensions exactes de l'ouverture nécessaire pour le kit ?

Hauteur : 17 à 17 1/4 po (432-438 mm), Largeur : 24 3/4 à 25 po (629-635 mm), Profondeur minimale : 20 po (508 mm).

Le four micro-ondes est-il inclus dans le kit FMTK3027AS ?

Non, le kit ne contient que le cadre avant et le conduit d'évacuation. Le four micro-ondes compatible (comme le FMBS2227AB) doit être acheté séparément.

Comment fixer le conduit d'évacuation ?

Placez le conduit dans l'ouverture de sorte que les brides reposent contre le bord inférieur. Fixez-le avec deux vis A dans les trous extérieurs. Assurez-vous que le sol est de niveau avant de commencer.

Puis-je installer ce kit dans un mur ?

Oui, l'ensemble peut être encastré dans une armoire ou un mur, à condition de respecter les dimensions d'ouverture et les dégagements de sécurité.

Quelle est la profondeur minimale de l'armoire pour l'installation ?

La profondeur minimale de l'ouverture est de 20 po (508 mm). Si elle dépasse 21 po (533 mm), la prise de courant peut être placée n'importe où sur le mur arrière.

Comment installer le cadre avant ?

Positionnez le cadre d'équerre avec le four, vérifiez qu'il est plat, puis fixez-le avec deux vis B en haut et deux vis B en bas (quatre au total).

Est-il obligatoire de cloisonner la niche d'encastrement ?

Non, la niche n'a pas besoin d'être cloisonnée pour que le four fonctionne correctement. Cependant, vérifiez votre code local qui pourrait l'exiger.

Que faire si je perds une vis ou une pièce ?

Contactez le service client Frigidaire pour commander des pièces de rechange. Les vis de rechange sont généralement disponibles sous les références A (3,9×8,0 mm) et B (4,0×20 mm).

Puis-je utiliser ce kit avec un four micro-ondes d'une autre marque ?

Non, le kit est spécialement conçu pour les fours micro-ondes Frigidaire compatibles listés dans la notice (par exemple FMBS2227AB). L'utilisation avec d'autres marques n'est pas garantie.

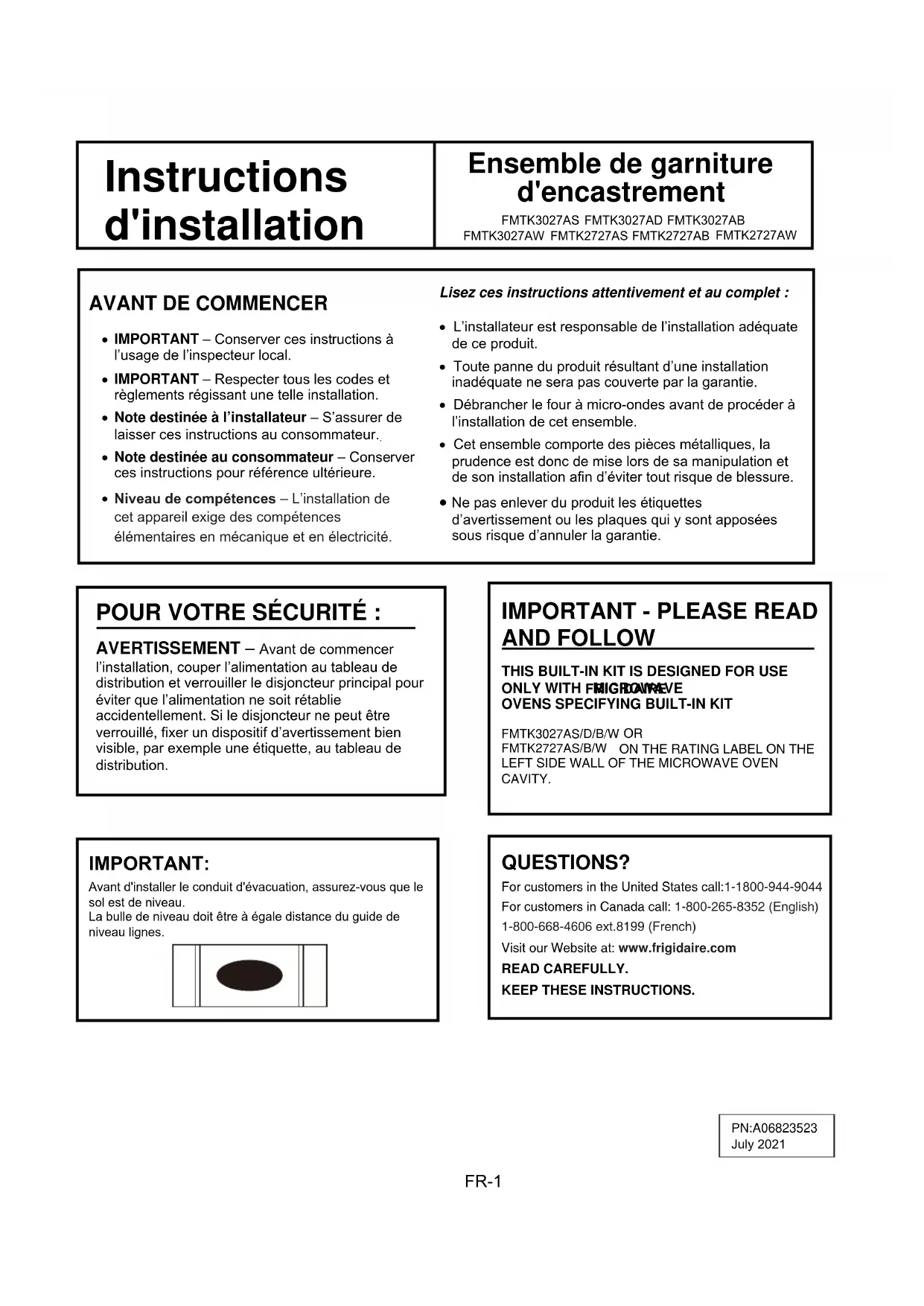

MODE D'EMPLOI FMTK3027AS FRIGIDAIRE

Instructions d'installation

Ensemble de garniture d'encastrement

FMTK3027AS FMTK3027AD FMTK3027AB

• IMPORTANT - Conserver ces instructions à l'usage de l'inspecteur local.
• IMPORTANT - Respecter tous les codes et règlements régissant une telle installation.
  Note destinée à l'installateur - S'assurer de laisser ces instructions au consommateur.
  Note destinée au consommateur - Conserver ces instructions pour reference ultérieure.
• Niveau de compétences - L'installation de cet appeareil exige des compétences élémentaires en mécanique et en électricité.

Lisez ces instructions attentivement et au complet :

• L'installateur est responsable de l'installation adequate de ce produit.
• Toute panne du produit resultant d'une installation inadéquate ne sera pas couverte par la garantie.
• Débrancher le four à micro-ondes avant de procéder à l'installation de cet ensemble.
• Cet ensemble compte des pieces métalliques, la prudence est donc de mise lors de sa manipulation et de son installation afin d'éviter tout risque de blessure.
• Ne pas enlever du produit les étiquettes d'advertissement ou les plaques qui y sont apposées sous risque d'annuler la garantie.

POUR VOTRE SECURITE :

AVERTISSEMENT - Avant de commencer l'installation, couper l'alimentation au tableau de distribution et verrouiller le disjoncteur principal pour éviter que l'alimentation ne soit rétablette accidentellement. Si le disjoncteur ne peut être verrouillé, fixer un dispositif d'avertissement bien visible, par exemple une étiquette, au tableau de distribution.

IMPORTANT - PLEASE READ AND FOLLOW

Avant d'insteller le conduit d'évacuation, assurez-vous que le sol est de niveau.

La bulle de niveau doit être à égale distance du guide de niveau lignes.

QUESTIONS?

Instructions d'installation

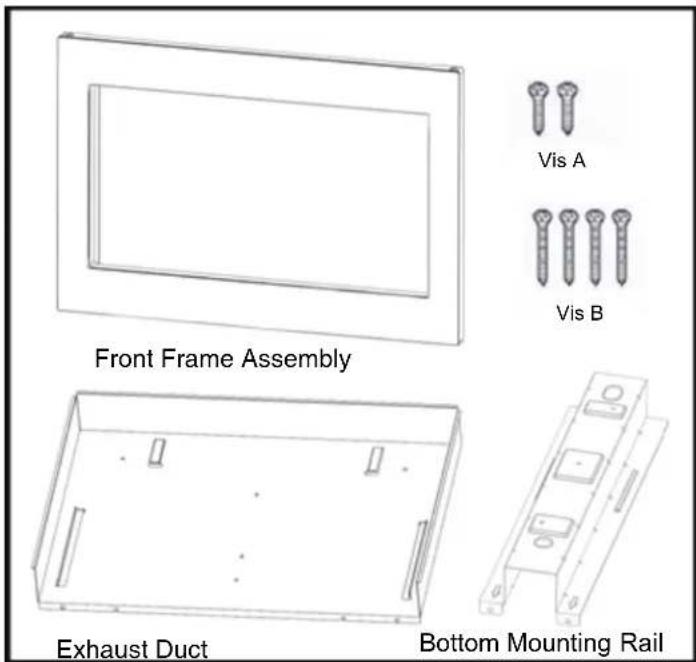

PIÉCES INCLUSES

1. Cadre avant - QTÉ 1
2. Conduit d'évacuation - QTE 1
3. Vis A - QTÉ 11(3.9×8.0 mm)
4. Vis B-QTE 4 (4.0X20 mm)

CHOIX DE L'EMPLACEMENT DE VOTRE FOUR À MICRO-ONDES ENCASTRÉ

L'ensemble de garniture d'encastrement est compatible avec les jours à micro-ondes indiqués ci-dessous. Le four peut être encastré dans une armoire, dans un mur ou au-dessus d'un four mural électrique.*

Peut être intégré dans une structure du Cabinet, mais pas pour une utilisation à côte (dans les 2 pieds) d'une cuisinière au gaz ou électrique, table de cuisson, ou au four

Numéro de modèle	Couleur	La descripon
FMBS2227AB	Noire	Four microonde
FMTK3027AS	SS	Kit de garniture 30"
FMTK3027AD	Noir SS	Kit de garniture 30"
FMTK3027AB	Noire	Kit de garniture 30"
FMTK3027AW	Blanche	Kit de garniture 30"
FMTK2727AS	SS	Kit de garniture 27"
FMTK2727AB	Noire	Kit de garniture 27"
FMTK2727AW	Blanche	Kit de garniture 27"

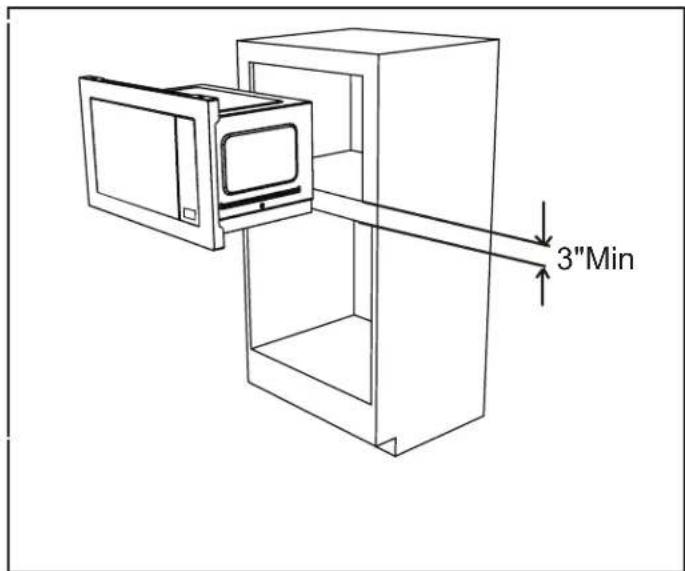

Voir l'illustration 2 pour l'emplacement adequat d'un apparéil encastré au-dessus d'un four mural. Suivre avec soin les instructions d'installation du four mural et celles de l' apparéil encastré Sears Kenmore. Si l' apparéil est encastré audessus d'un four mural, s'assurer qu'il y a un dégagement d'au moins 7,6 cm (3 po) entre la paroi du four et le four à micro-ondes.

*REMARQUE: L'ensemble de garniture d'encastrement et le four à micro-ondes doivent être installés uniquement au-dessus d'un four électrique, mural, simple, autonettoyant ou non.

OUVERTURE DE L'ARMOIRE OU DU MUR

Dimensions de l'ouverture

Hauteur (A)
Minimale	17 po (432 mm)
Maximale	171/4 po (438 mm)
Largeur (B)
Minimale	24 3/4 po (629 mm)
Maximale	25 po (635 mm)
Profondeur (C)
Minimale	20 po (508 mm)

Illustration 1

Dimensions Ensemble de garniture ensemble
	27po	30po
Hauteur	18 1/8 (460 mm)	18 1/8 (460 mm)
Largeur	26 15/16 (684 mm)	29 15/16 (759 mm)
Profondeur	1 9/16 (40 mm)	1 9/16 (40 mm)

Illustration 2

Instructions d'installation

Illustration 3

Illustration 4

EMPLACEMENT DE LA PRESE DE COURANT

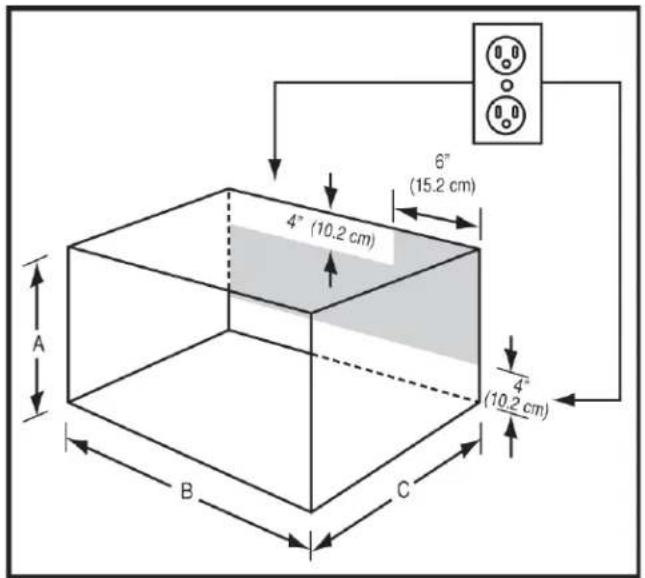

La prise de courant ne doit PAS etre place dans la zone ombrée, comme le montre l'illustration 3.

REMARQUE 1 :

Si la profondeur (C) de l'ouverture dépasse 53,3 cm (21 po), la prise de courant peut être place à n'importe quel endroit sur le mur arrêté.

REMARQUE 2 :

Le plancher de l'ouverture doit être construit dans un contreplaqué suffisamment solide pour supporter le poids du four et la surcharge au plancher (environ 45 kg [100 lb]). Le plancher doit être de niveau de manière à assurer le bon fonctionnement du four. Vérifier votre code du bathtub local, car il pourrait exiger que des cloisons (laterales, supérieure et inférieure) soient construites dans la niche. La niche n'a pas besoin d'être cloisonnée pour que le four fonctionne correctement..

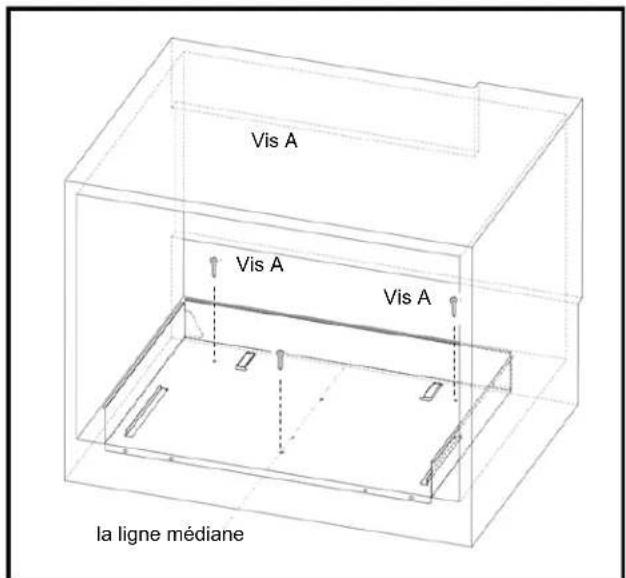

1. Dessiner une ligne centrale sur le plancher Placer le conduit d'évacuation dans l'ouverture. Lorsque le conduit d'évacuation est positionné correctement dans l'ouverture, les brides reposent fermement contre le bord inférieur de l'ouverture. Voir l'illustration 4.
2. Fixer le conduit d'évacuation à l'aide des deux vis A.

IMPORTANT : Serrer les vis dans le trou extérieur

IMPORTANT:

Avant d'insteller le conduit d'évacuation, assurez-vous que le sol est de niveau.

La bulle de niveau doit être à égale distance du guide de niveau lignes.

Bas De Montage Ferroviaire

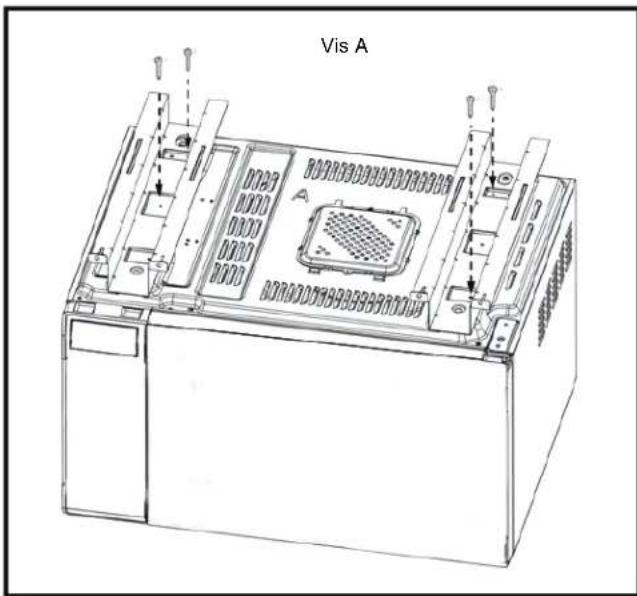

1. Tourner le four " micro-ondes " l'envers alors tu vois le fond du four. Fixer le fond de Rail de Montage sur le four avec quatre vis A. Voir l'illustration 5 ci-dessous.

Illustration 5

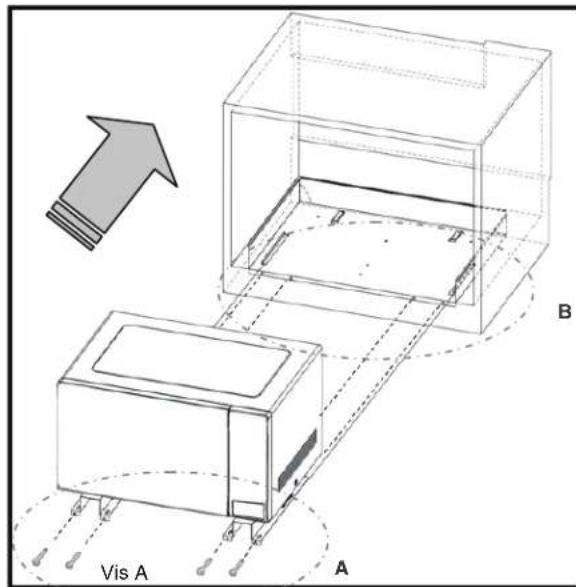

INSTALLATION FOUR

1. Placer le four a cote de l'ouverture pratique dans l'armoire ou le mur. Brancher le cordon d'alimentation dans la prise de courant.

IMPORTANT: Protégéz l'armoire lorsqu'elle est placée sur un plan de travail.

1. Guider avec soin le four assemblé dans l'ouverture pratiquée à cet effet. Glisser le four sur le conduit d'évacuation. Voir l'illustration 6.

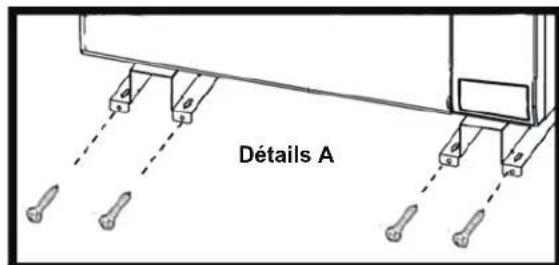

2. Fixer la partie inférieure du CADRE avec les quatre VIS A qui restent.

Illustration 6

Instructions d'installation

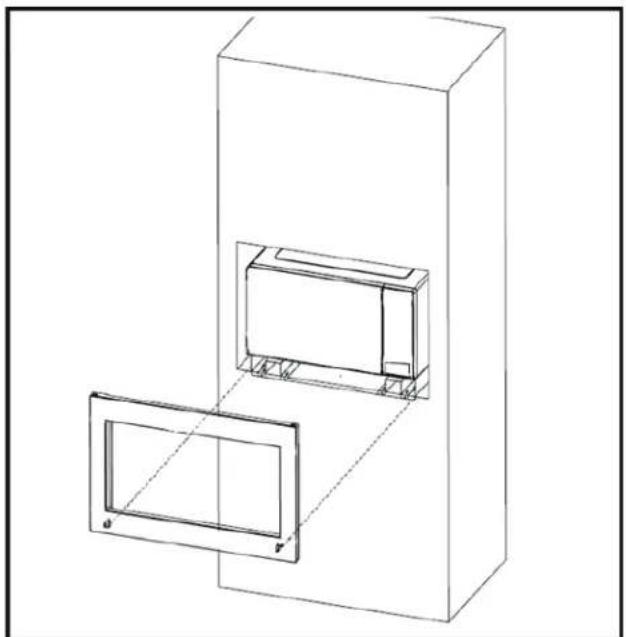

INSTALLATION DU CADRE

1. Positionner le CADRE de manière à ce qu'il soit d'équerre avec le four. Voir l'illustration 7.

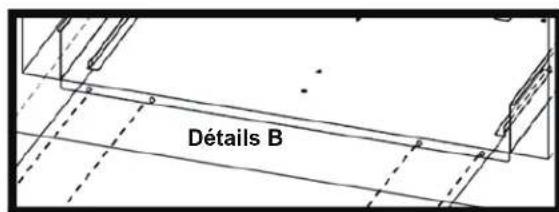

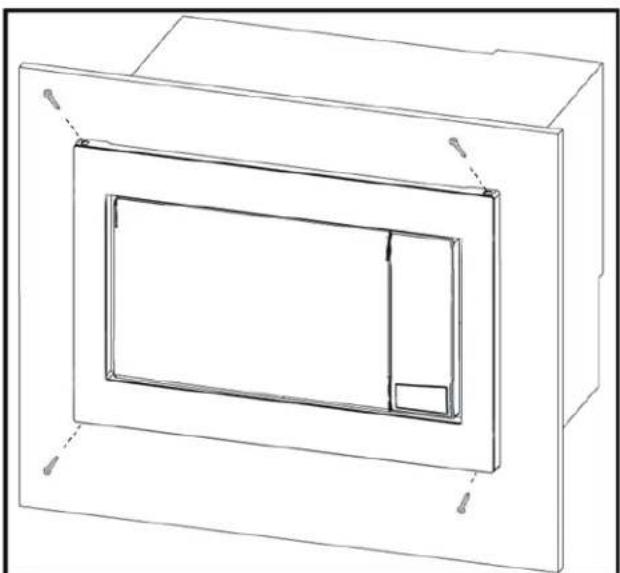

2. Vérifiez qu'il est plat, puis fixer avec deux vis B. Fixer la partie inférieure de le CADRE avec les deux vis B qui restent. Voir l'illustration 8.

Illustration 7
Illustration 8
