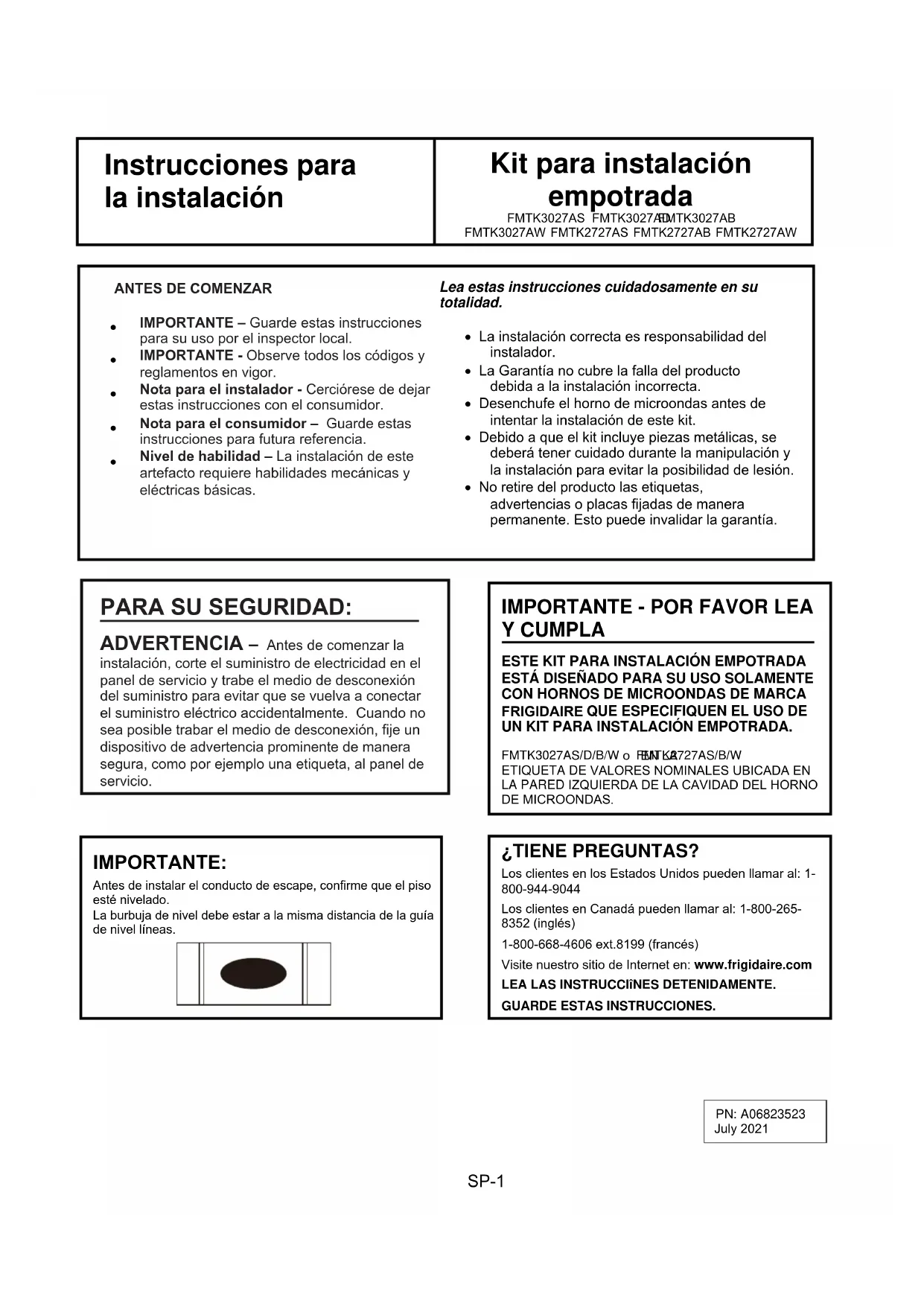

MANUAL DE USUARIO FMTK3027AS FRIGIDAIRE

Instrucciones para la instalación

Kit para instalación empotrada

FMTK3027AS FMTK3027ADMTK3027AB

• IMPORTANTE - Guarde estas instrucciones para su uso por el inspector local.
• IMPORTANTE - Observe todos loscottigos y reglamentos en vigor.
• Nota para el instalador - Cerciórese de hacer estas instrucciones con el consumidor.
• Nota para el consumidor - Guarde estas instrucciones para futura referencia.
  Nivel de habilidad - La instalacion de este artefacto requireables mecancas y electricasbasicas.

Lea estas instrucciones cuidadosamente en su totalidad.

• La instalación correcta es responsabilidad del instalador.
• La Garantía no cubre la falla del producto debida a la instalación incorrecta.
  Desenchufe el hora de microondas antes de intentar la instalacion de este kit.
• Debido a que el kit incluye piezas metálicas, se deben tener cuidado durante la Manipulación y la instalación paraatar la posibidad de lesión.
• No retire del producto las etiquetas, advertencias o placas fjadas deforma permanente. Este pueda invalidar la garantia.

PARASU SEGURIDAD:

ADVERTENCIA - Antes de comenizar la instalacion, corte el suministro de electricidad en el panel de service y trabe el medio de desconexion del suministro para evaporar que se vuelva a conectar el suministro electrico accidentally. Cuando no sea possible trabajo el medio de desconexion, fije un dispositivo de advertencia prominente deforma segura, como por exemple una etiqueta, al panel de service.

IMPORTANT -POR FAVOR LEAY CUMPLA

ESTE KIT PARA INSTALLACION EMPOTRADA ESTA DIENADO PARA SU USO SOLAMENTE CON HORNOS DE MICROONDAS DE MARCA FRIGIDAIRE QUE ESPECIFQUEN EL USO DE UN KIT PARA INSTALACION EMPOTRADA.

FMTK3027AS/D/B/W o FNTK8727AS/B/W ETIQUETA DE VALORES NOMINALES UBICADA EN LA PARED IZQUIERDA DE LA CAVIDAD DEL HORNO DE MICROONDAS.

IMPORTANT:

Antes de instalar el conducto de escape, confirma que el piso está;nivelado.

La burbuja de nivel debe estaralamismadistancia del guia de nivel lineas.

LIENE PREGUNTAS?

Los clients en los Estados Unidos peuvent llamar al: 1-800-944-9044

Los clientes en Canadapuede llamar al:1-800-265- 8352 (ingles)

Visite nthisto sitio de Internet en: www.frigidaire.com

LEA LAS INSTRUCCINES DETENIDAMENTE.

GUARDE ESTAS INSTRUCCIONES.

PN:A06823523

July 2021

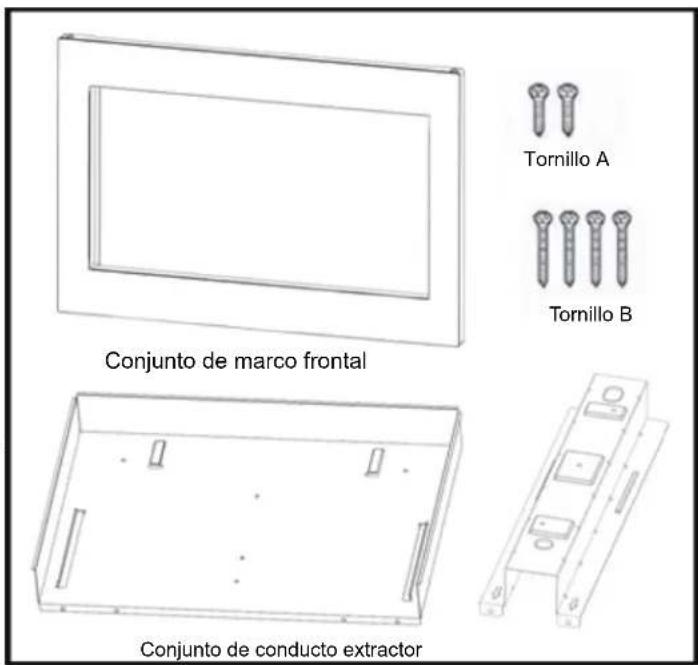

PARTES QUE SE INCLUYEN EN EL KIT

1. Conjunto de marco frontal - CANT. 1
2. Conjunto de conducto extractor - CANT. 1
3. Tornillo A-CANT. 11(3.9X8.0 mm)
4. Tornillo B-CANT. 4 (4.0X20 mm)

SELECTION DE LA UBICACION DE SU HORNO DE MICROONDAS PARA EMPOTRAR

El kit para instalación empotrada permite instalar los hornos de microondas que se indicate a continuación empotrados en un gabinete o pared por si solos o sobre unorno electrico de pared*.

Número de modelo	Color	Descripción
FMBS2227AB	Negra	Microonda
FMTK3027AS	SS	Kit de molduras de 30 ''
FMTK3027AD	Negra SS	Kit de molduras de 30 ''
FMTK3027AB	Negra	Kit de molduras de 30 ''
FMTK3027AW	Blanco	Kit de molduras de 30 ''
FMTK2727AS	SS	Kit de molduras de 27 ''
FMTK2727AB	Negra	Kit de molduras de 27 ''
FMTK2727AW	Blanco	Kit de molduras de 27 ''

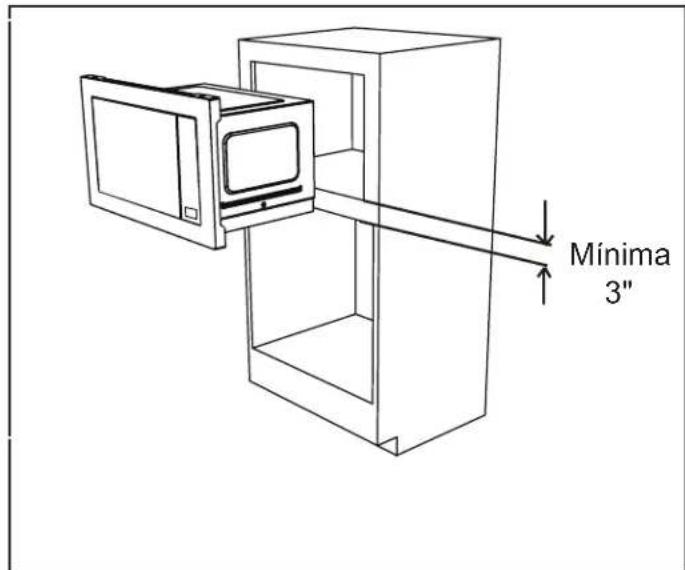

Véase la ilustración 2 para la ubicación correcta cuando el hora se va a empotrar sobre un hora de pared. Siga las instrucciones para la instalación del hora de pared y las instrucciones del kit para instalación empotrada de Electrolux cuidadosamente. Si se va a empotrar sobre un hora de pared, cercórese de que la separación vertical entre el hora de pared y el hora de microondas sea de por lo menos 3 pulgadas (7.5 cm).

*NOTA: El kit de marco para instalación empotrada y el hora de microondas sólo podran empotrarse sobre un hora electrico autolimpiador o no autolimpiador de pared de una sola cavidad.

RECORTE EN EL GABINETE O PARED Dimensiones de la abertura

Altura (A)
Minima	17 pulg. (432 mm)
Máxima	17 1/4pulg. (438 mm)
Ancho (B)
Minimo	24 3/4pulg. (629 mm)
Máxima	25 pulg. (635 mm)
Profundidad (C)
Minima	20 pulg. (508 mm)

Ilustración 1

Recorte Dimensiones Kit general
	27pulg.	30pulg.
Altura	18 1/8 (460 mm)	18 1/8 (460 mm)
Ancho	26 15/16 (684 mm)	29 15/16 (759 mm)
Profundidad	1 9/16 (40 mm)	1 9/16 (40 mm)

Ilustración 2

Instrucciones para la instalación

Ilustración 3

Ilustración 4

UBICACION DEL TOMACORRIENTE

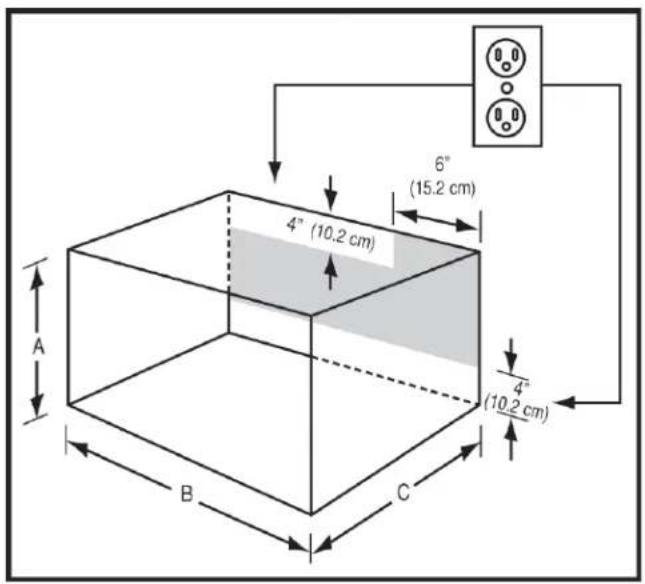

El tomacorriente NO deben encontrarse en el area sobrea que se indica en la Ilustracion 3.

NOTA 1:

El piso de la abertura deben estar construido de madera laminada que sea lo suficientmente fuerte como para soportar el peso del hora y la energia sobre el piso (aproximamente 100 libras). El piso deben estar nivelado para elFuncionamento correcto del hora. Asegüre de consultar elcodigo de constructionlocal, ya que pueda requireir que la abertura esté encerrada por un tabique divisorio lateral, superior y posterior. No se requires el recinto cerrado para elFuncionamento correcto del hora.

CONJUNTO DE CONDUCTO EXTRACTOR

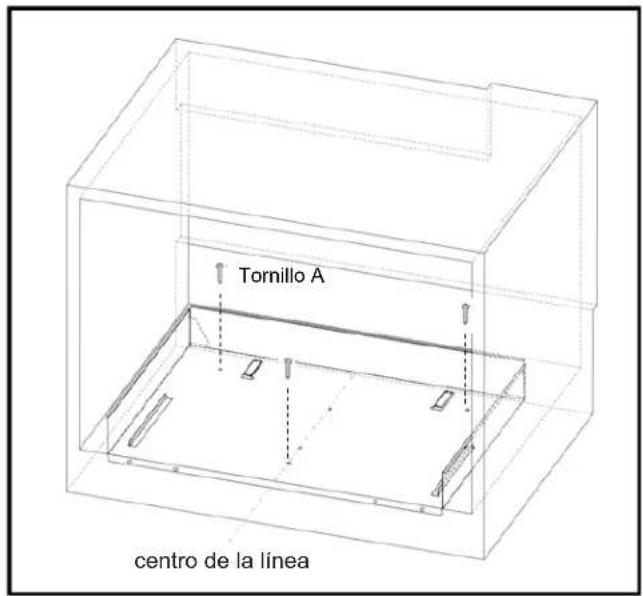

1. Dibuje una liceatal en el piso

Cologne el conducto extractor en la abertura.

Cuando el Conjunto del conducto extractor se ha colocado en la abertura correctamente, las bridas quedaranfirmamente contrael borde inferior de la abertura.Vease la ilustracion 4.

1. Asegure elconjunto de conducto extractor con los dos tornillos A.

IMPORTANTE: Asegure los tornillos en el orificio exterior.

IMPORTANT:

Antes de instalar el conductor de escape, confirma que el piso está技术水平ado.

La burbuja de nivel debe estar a la misma distancia de la guia de nivel lineas.

INSTALACION DEL MARCO

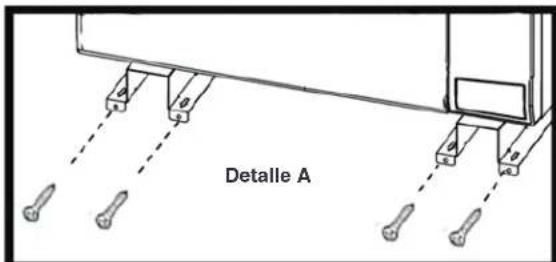

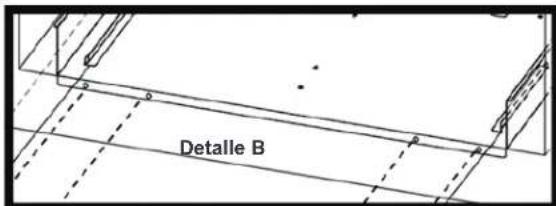

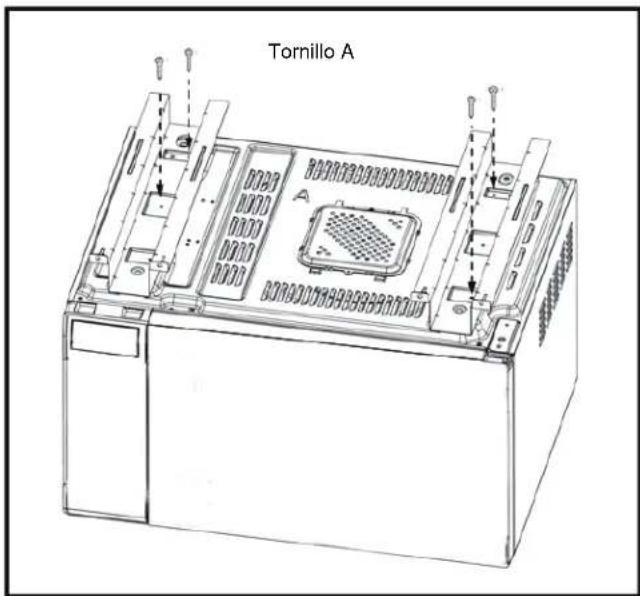

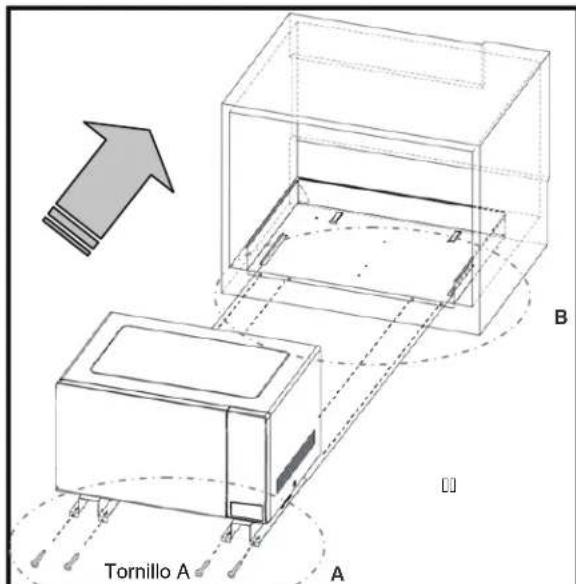

1. Hace a la onda de microondas arriv y abajo por lo que estáUGCando en la parte inferior del hora.Asegure la parte inferior de montaje en carril del hora con quatre tornillosA.Vease lailustracion 5.

Ilustración 5

1. Coloque el hora en posicion adyacente a la abertura de la pared o del gabinete. Enchufe el cordón electrico en el tomacorriente.

IMPORTANT: Proteja el gabinete cuando lo coloque sobre la encimera.

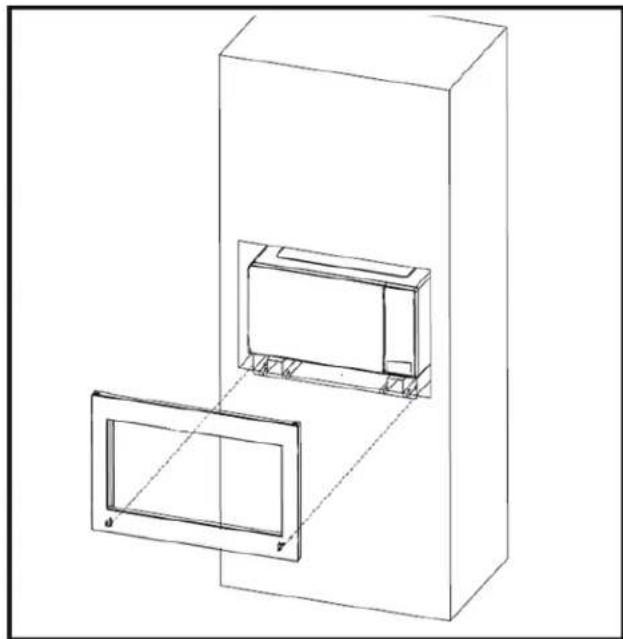

1. Guie ciuidadosamente el hora ensamblado hacía el interior de la abertura preparada. Deslice el hora sobre elconjunto de conducto extractor. Vexe la ilustracion 6.
2. Asegure el Conjunto de conductor extractor con los cuales tornillos A.

Ilustración 6

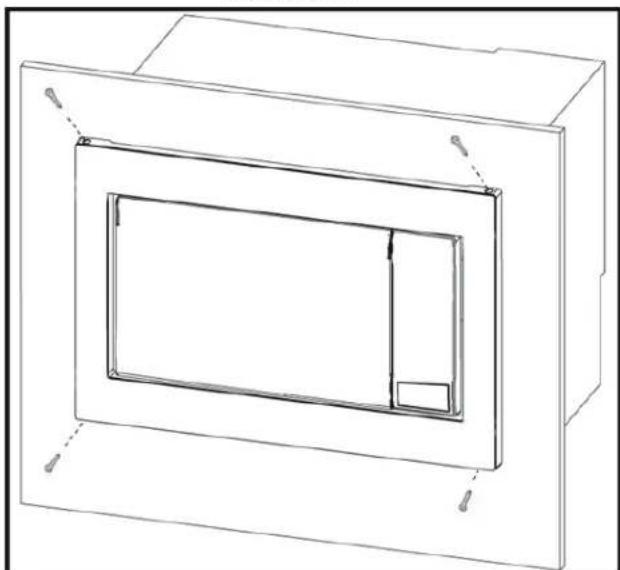

1. Colque la CONJUNTO DEL MARCO para ser cuadrado con el hora. Colque cuidadosamente la CONJUNTO DEL MARCO en el hora. Véase la ilustración7.
2. Compruebe que es plataforma y bajo aseguire con dos tornillos B. Asegure la parte inferior del Conjunto del bastidor con los dos tornillos restantes B. Véase la ilustración8.

ilustración 7
ilustración 8
