MODE D'EMPLOI FMTK2727AW FRIGIDAIRE
8.Instructions d'installation

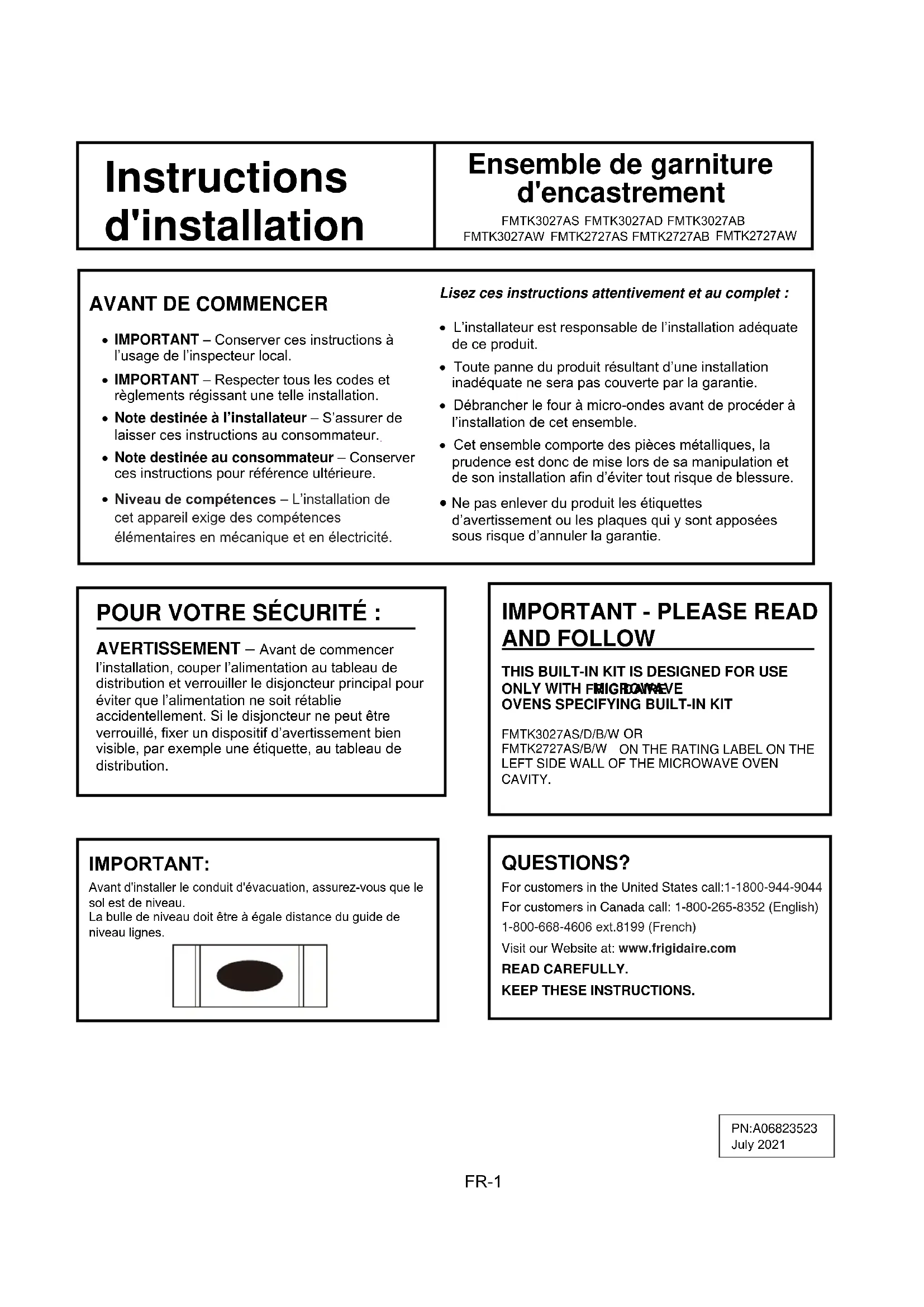

Instructions d'installation Ensemble de garniture d'encastrement
Lisez ces instructions attentivement et au complet : L’installateur est responsable de l’installation adéquate de ce produit. Toute panne du produit résultant d’une installation inadéquate ne sera pas couverte par la garantie. Débrancher le four à micro-ondes avant de procéder à l’installation de cet ensemble. Cet ensemble comporte des pièces métalliques, la prudence est donc de mise lors de sa manipulation et de son installation afin d’éviter tout risque de blessure. Ne pas enlever du produit les étiquettes d’avertissement ou les plaques qui y sont apposées sous risque d’annuler la garantie.
IMPORTANT – Conserver ces instructions à l’usage de l’inspecteur local. IMPORTANT – Respecter tous les codes et règlements régissant une telle installation. Note destinée à l’installateur – S’assurer de laisser ces instructions au consommateur.
Note destinée au consommateur – Conserver ces instructions pour référence ultérieure.
AVERTISSEMENT – Avant de commencer l’installation, couper l’alimentation au tableau de distribution et verrouiller le disjoncteur principal pour éviter que l’alimentation ne soit rétablie accidentellement. Si le disjoncteur ne peut être verrouillé, fixer un dispositif d’avertissement bien visible, par exemple une étiquette, au tableau de distribution. PN:A06823523
Niveau de compétences – L’installation de cet appareil exige des compétences élémentaires en mécanique et en électricité. IMPORTANT: Avant d'installer le conduit d'évacuation, assurez-vous que le sol est de niveau. La bulle de niveau doit être à égale distance du guide de niveau lignes. FRIGIDAIREInstructions d'installation
2. Conduit d’évacuation – QTÉ 1

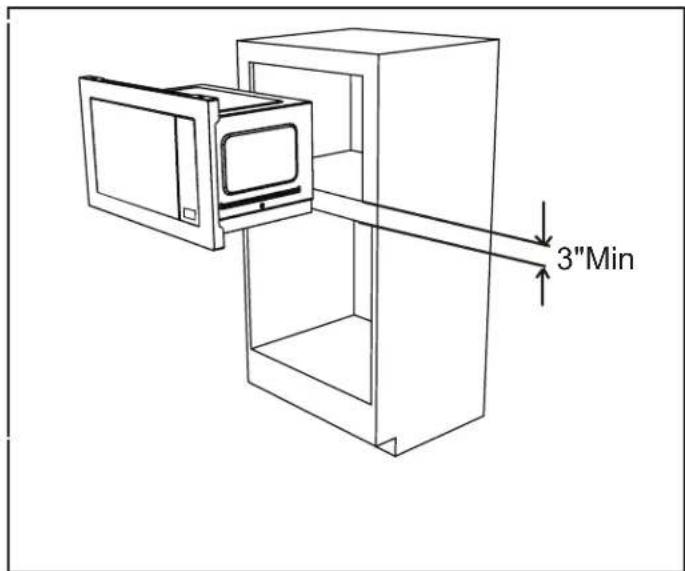

ENCASTRÉ L’ensemble de garniture d’encastrement est compatible avec les fours à micro-ondes indiqués ci-dessous. Le four peut être encastré dans une armoire, dans un mur ou au- dessus d’un four mural électrique.* Voir l’illustration 2 pour l’emplacement adéquat d’un appareil encastré au-dessus d’un four mural. Suivre avec soin les instructions d’installation du four mural et celles de l’appareil encastré Sears Kenmore. Si l’appareil est encastré audessus d’un four mural, s’assurer qu’il y a un dégagement micro-ondes.
*REMARQUE : L’ensemble de garniture d’encastrement et le four à micro-ondes doivent être installés uniquement au-dessus d’un four électrique, mural, simple, autonettoyant ou non.
DU MUR Dimensions de l'ouverture Hauteur (A) Minimale Maximale Largeur (B) Minimale Maximale Profondeur (C) Minimale

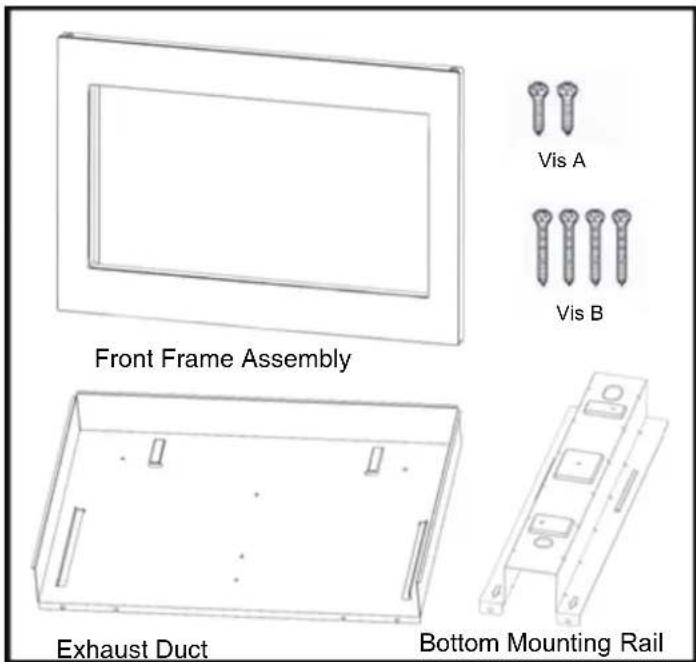

Front Frame Assembly Bottom Mounting Rail Exhaust Duct Illustration 1 17 po (432 mm) 1/4 po (438 mm) 3/4 po (629 mm) 25 po (635 mm) 20 po (508 mm) Vis AVis B Peut être intégré dans une structure du Cabinet, mais de cuisson, ou au four pas pour une utilisation à côté (dans les 2 pieds ) d ' une cuisinière au gaz ou électrique, table FR-2 d’au moins 7,6 cm (3 po) entre la paroi du four et le four à 27po 18 1/8 (460 mm)26 15/16 (684 mm) 1 9/16 (40 mm)18 1/8 (460 mm)29 15/16 (759 mm)1 9/16 (40 mm) 30po Dimensions Ensemble de garniture ensembleHauteurLargeur Profondeur Illustration 2 3"Min (3.9X8.0 mm) (4.0X20 mm) Numéro de modèle Couleur La description FMBS2227AB Noire Four micro onde SS Kit de garniture 30'' Noir SS Kit de garniture 30'' Noire Kit de garniture 30'' Blanche Kit de garniture 30'' SS Kit de garniture 27'' Noire Kit de garniture 27'' Blanche Kit de garniture 27'' FMTK3027AS FMTK3027AD FMTK3027AB FMTK3027AW FMTK2727AS FMTK2727AB FMTK2727AWVis A Instructions d'installation

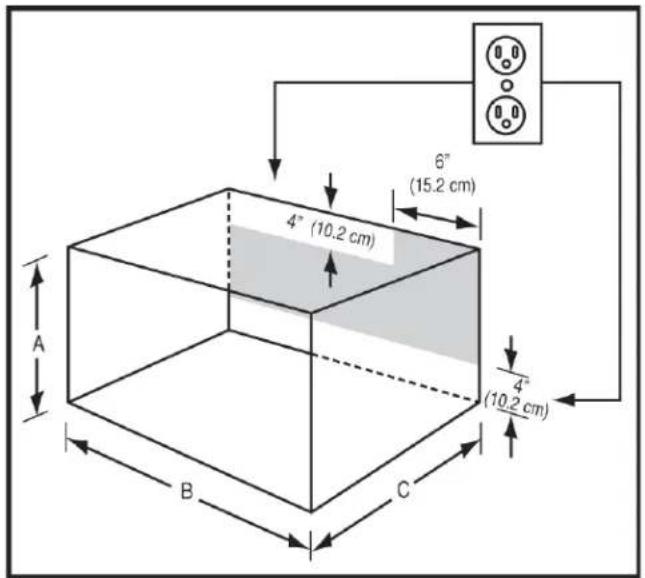

COURANT La prise de courant ne doit PAS être placée dans la zone ombrée, comme le montre l’illustration 3. REMARQUE 1 : Si la profondeur (C) de l’ouverture dépasse 53,3 cm (21 po), la prise de courant peut être placée à n’importe quel endroit sur le mur arrière. REMARQUE 2 : Le plancher de l’ouverture doit être construit dans un contreplaqué suffisamment solide pour supporter le poids du four et la surcharge au plancher (environ 45 kg [100 lb]). Le plancher doit être de niveau de manière à assurer le bon fonctionnement du four. Vérifier votre code du bâtiment local, car il pourrait exiger que des cloisons (latérales, supérieure et inférieure) soient construites dans la niche. La niche n’a pas besoin d’être cloisonnée pour que le four fonctionne correctement..

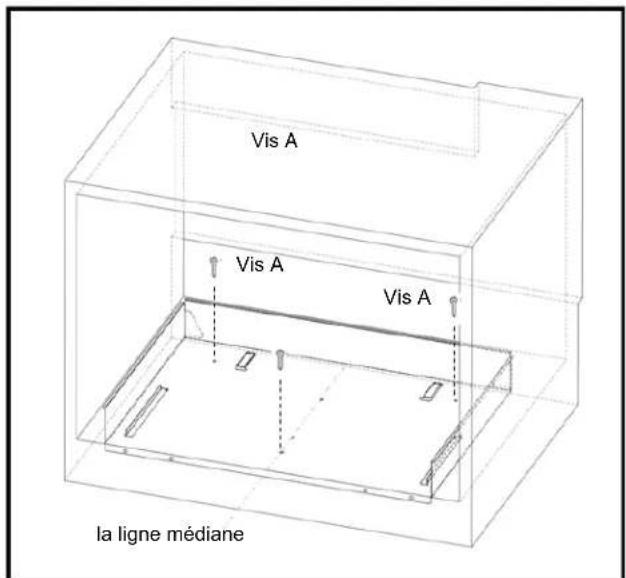

1. Dessiner une ligne centrale sur le plancher
Placer le conduit d’évacuation dans l’ouverture. Lorsque le conduit d’évacuation est positionné correctement dans l’ouverture, les brides reposent fermement contre le bord inférieur de l’ouverture. Voir l’illustration 4.
2. Fixer le conduit d’évacuation à l’aide des deux vis
IMPORTANT : Serrer les vis dans le trou extérieur la ligne médiane FR-3 IMPORTANT: Avant d'installer le conduit d'évacuation, assurez-vous que le sol est de niveau. La bulle de niveau doit être à égale distance du guide de niveau lignes.Instructions d'installation INSTALLATION FOUR
1. Placer le four à côté de l’ouverture pratiquée dans
l’armoire ou le mur. Brancher le cordon d’alimentation dans la prise de courant.

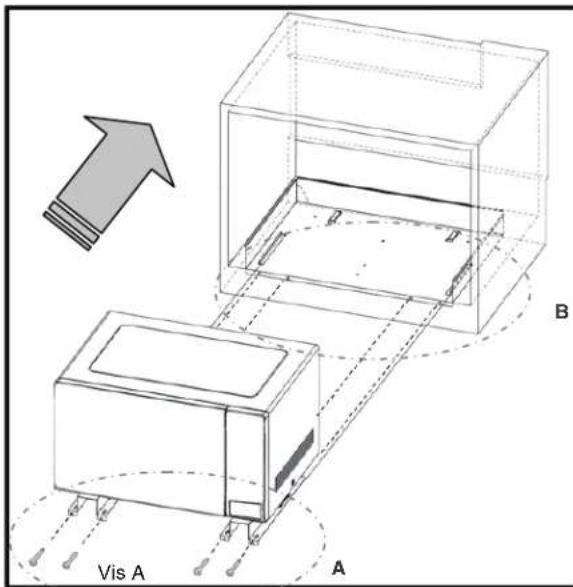

Guider avec soin le four assemblé dans l’ouverture pratiquée à cet effet. Glisser le four sur le conduit d’évacuation. Voir l’illustration 6.

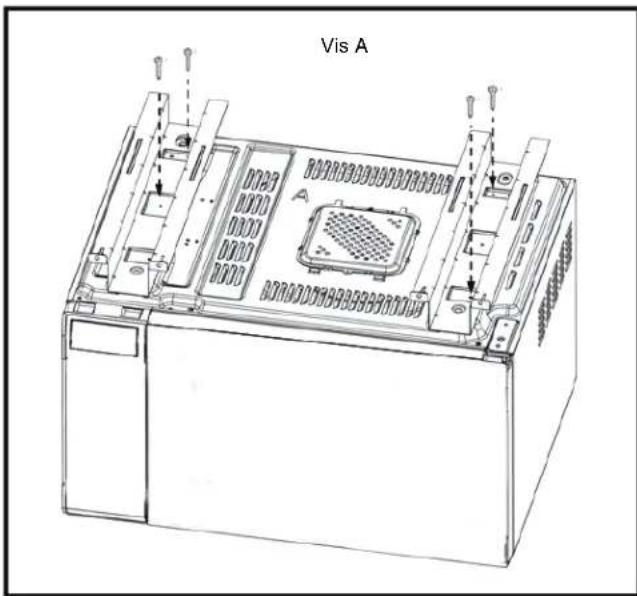

1.Tourner le four ¨¤ micro-ondes ¨¤ l'envers alors tu vois le fond du four. Fixer le fond de Rail de Montage sur le four avec quatre vis A. Voir l`illustration 5 ci-dessous.

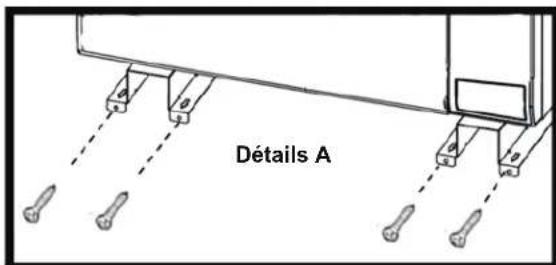

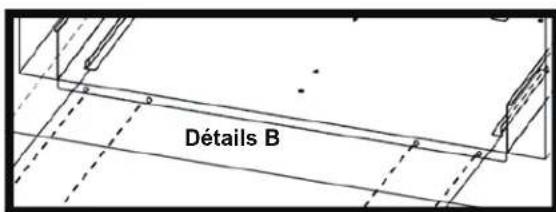

Bas De Montage Ferroviaire Détails BDétails A Fixer la partie inférieure du CADRE avec les quatre VIS A qui restent. FR-4 IMPORTANT : Protégez l'armoire lorsqu'elle est placée sur un plan de travail.1.

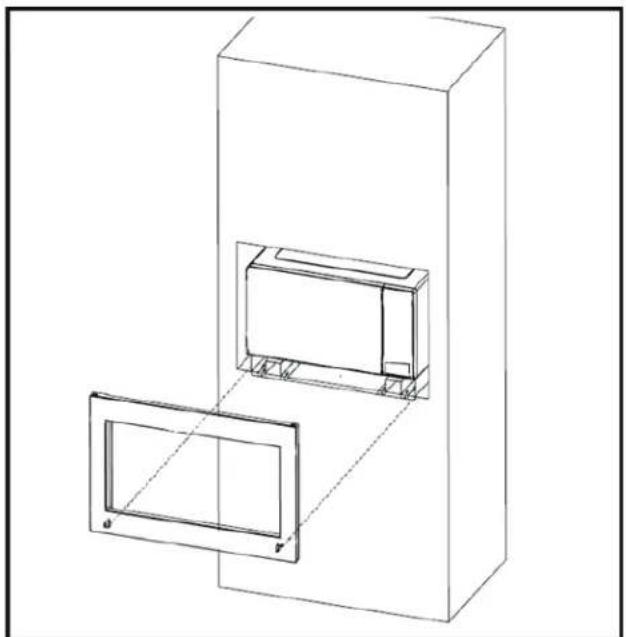

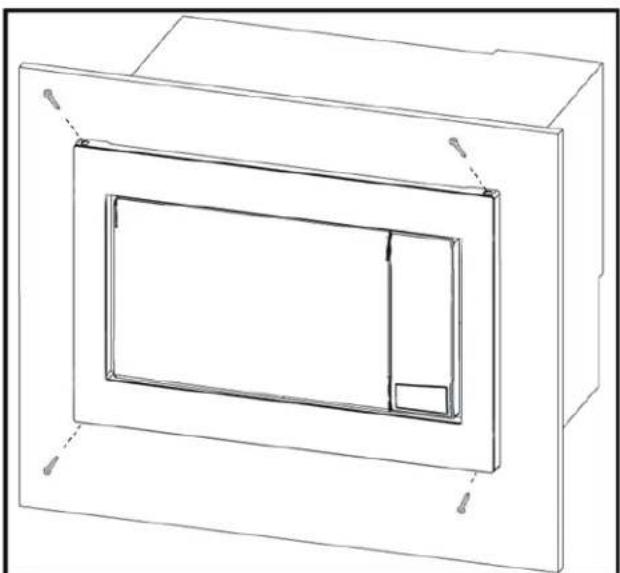

Instructions d'installation Positionner le CADRE de manière à ce qu’il soit d’équerre avec le four. Voir l’illustration 7. Vérifiez qu'il est plat, puis fixer avec deux vis B. Fixer la partie inférieure de le CADRE avec les deux vis B qui restent. Voir l`illustration
