MANUAL DE USUARIO FMTK2727AW FRIGIDAIRE

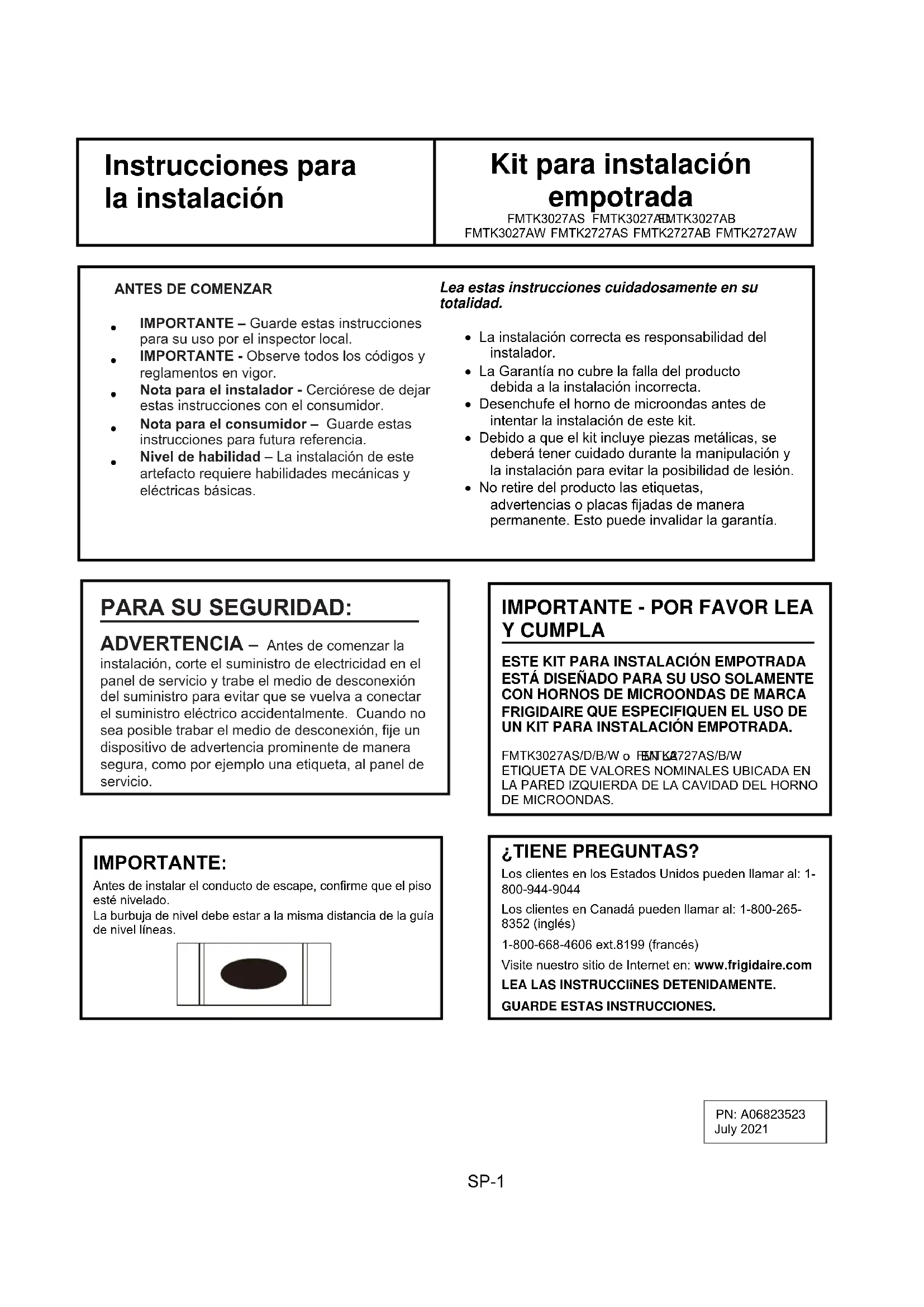

FRAME INSTALLATIONInstrucciones para la instalación Kit para instalación empotrada

Lea estas instrucciones cuidadosamente en su totalidad. La instalación correcta es responsabilidad del instalador. La Garantía no cubre la falla del producto debida a la instalación incorrecta. Desenchufe el horno de microondas antes de intentar la instalación de este kit. Debido a que el kit incluye piezas metálicas, se deberá tener cuidado durante la manipulación y la instalación para evitar la posibilidad de lesión. No retire del producto las etiquetas, advertencias o placas fijadas de manera permanente. Esto puede invalidar la garantía.

ESTE KIT PARA INSTALACIÓN EMPOTRADA ESTÁ DISEÑADO PARA SU USO SOLAMENTE CON HORNOS DE MICROONDAS DE MARCA QUE ESPECIFIQUEN EL USO DE UN KIT PARA INSTALACIÓN EMPOTRADA. o EN LA ETIQUETA DE VALORES NOMINALES UBICADA EN LA PARED IZQUIERDA DE LA CAVIDAD DEL HORNODE MICROONDAS. ¿TIENE PREGUNTAS? Los clientes en los Estados Unidos pueden llamar al: 1-800-944-9044 Los clientes en Canadá pueden llamar al: 1-800-265-8352 (inglés) 1-800-668-4606 ext.8199 (francés) Visite nuestro sitio de Internet en: www.frigidaire.com LEA LAS INSTRUCCIîNES DETENIDAMENTE. GUARDE ESTAS INSTRUCCIONES. PN: A06823523 SP-1 July 2021

FMTK3027AS/D/B/WFMTK2727AS/B/WANTES DE COMENZAR IMPORTANTE – Guarde estas instrucciones para su uso por el inspector local. IMPORTANTE - Observe todos los códigos y reglamentos en vigor. Nota para el instalador - Cerciórese de dejar estas instrucciones con el consumidor. Nota para el consumidor – Guarde estas instrucciones para futura referencia. Nivel de habilidad – La instalación de este artefacto requiere habilidades mecánicas y eléctricas básicas. PARA SU SEGURIDAD: ADVERTENCIA – Antes de comenzar la instalación, corte el suministro de electricidad en el panel de servicio y trabe el medio de desconexión del suministro para evitar que se vuelva a conectar el suministro eléctrico accidentalmente. Cuando nosea posible trabar el medio de desconexión, fije undispositivo de advertencia prominente de manera segura, como por ejemplo una etiqueta, al panel de servicio. FMTK3027AS FMTK3027AD FMTK3027ABFMTK3027AW FMTK2727AS FMTK2727ABFMTK2727AWFRIGIDAIRE IMPORTANTE: Antes de instalar el conducto de escape, confirme que el piso esté nivelado.La burbuja de nivel debe estar a la misma distancia de la guía de nivel líneas.PARTES QUE SE INCLUYEN EN EL KIT

1. Conjunto de marco frontal – CANT. 1

2. Conjunto de conducto extractor – CANT. 1

SELECCIÓN DE LA UBICACIÓN

DE SU HORNO DE MICROONDAS

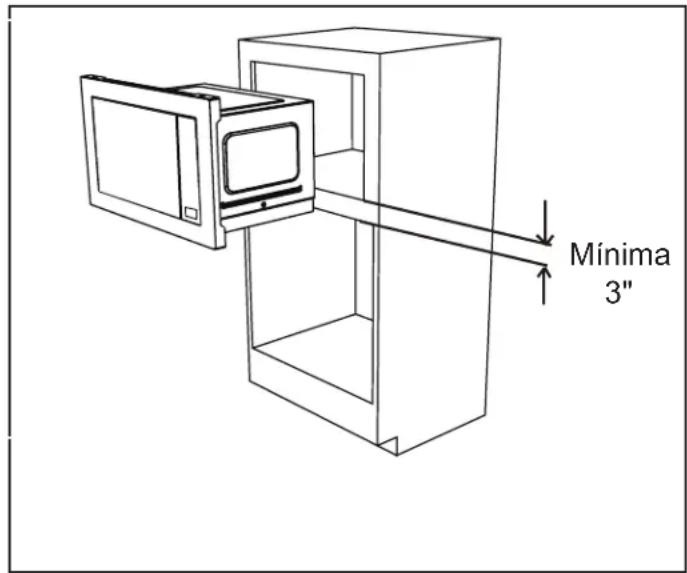

PARA EMPOTRAR El kit para instalación empotrada permite instalar los hornos de microondas que se indican a continuación empotrados en un gabinete o pared por sí solos o sobre un horno eléctrico de pared*. Véase la ilustración 2 para la ubicación correcta cuando el horno se va a empotrar sobre un horno de pared. Siga las instrucciones para la instalación del horno de pared y las instrucciones del kit para instalación empotrada de Electrolux cuidadosamente. Si se va a empotrar sobre un horno de pared, cerciórese de que la separación vertical entre el horno de pared y el horno de microondas sea de por lo menos 3 pulgadas (7.5 cm). *NOTA: El kit de marco para instalación empotrada y el horno de microondas sólo podrán empotrarse sobre un horno eléctrico autolimpiador o no autolimpiador de pared de una sola cavidad.

Dimensiones de la abertura Altura (A) Mínima Máxima Ancho (B) Mínimo Máximo Profundidad (C) Mínima

Conjunto de marco frontal

Conjunto de conducto extractor Ilustración 1 Tornillo A ornillo B 17 pulg. (432 mm) 1/4 pulg.

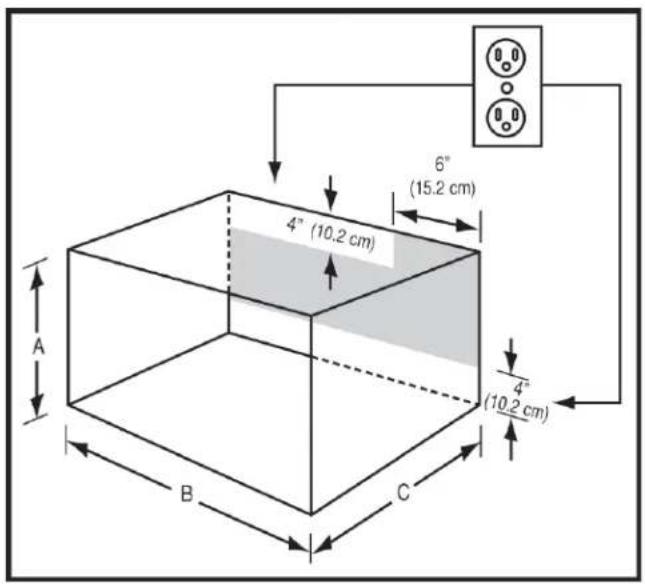

UBICACIÓN DEL TOMACORRIENTE

El tomacorriente NO debe encontrarse en el área sombreada que se indica en la Ilustración 3. NOTA 1: El piso de la abertura deberá estar construido de madera laminada que sea lo suficientemente fuerte como para soportar el peso del horno y la carga sobre el piso (aproximadamente 100 libras). El piso deberá estar nivelado para el funcionamiento correcto del horno. Asegúrese de consultar el código de construcción local, ya que puede requerir que la abertura esté encerrada por un tabique divisorio lateral, superior y posterior. No se requiere el recinto cerrado para el funcionamiento correcto del horno.

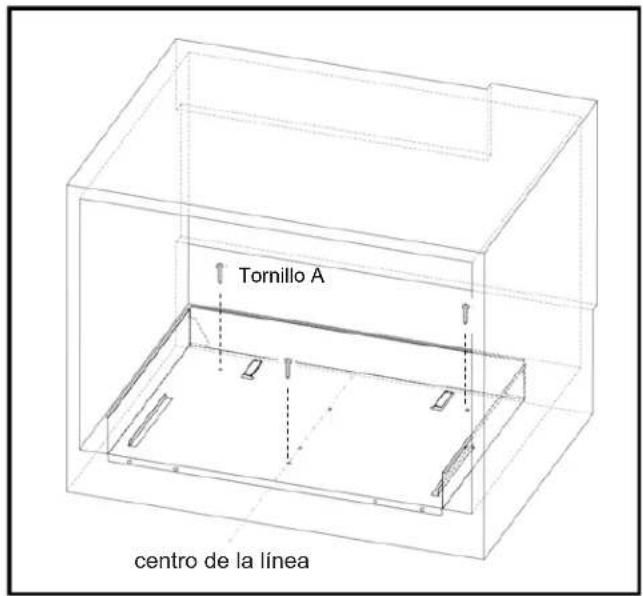

1. Dibuje una central en el piso

Coloque el conducto extractor en la abertura. Cuando el conjunto del conducto extractor se ha colocado en la abertura correctamente, las bridas quedarán firmemente contra el borde inferior de la abertura. Véase la ilustración 4.

2. Asegure el conjunto de conducto extractor con los

dos tornillos A. IMPORTANTE: Asegure los tornillos en el orificio exterior. centro de la línealínea SP-3

IMPORTANTE: Antes de instalar el conducto de escape, confirme que el piso esté nivelado.La burbuja de nivel debe estar a la misma distancia de la guía de nivel líneas. Instrucciones para la instalaciónINSTALACIÓN DEL MARCO

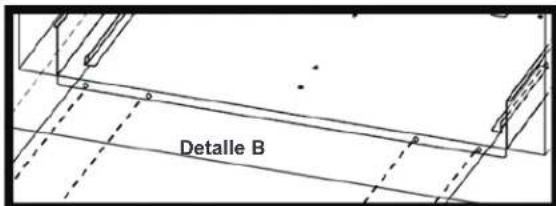

B A Detalle B Detalle A

1. Coloque el horno en posición adyacente a la

abertura de la pared o del gabinete. Enchufe el cordón eléctrico en el tomacorriente.

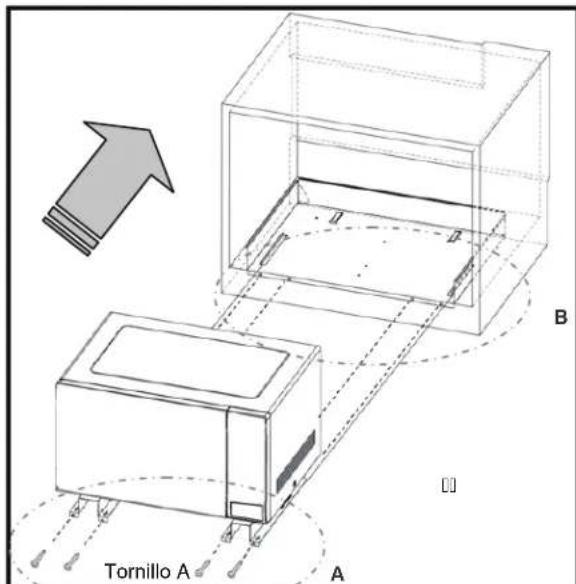

2. Guíe cuidadosamente el horno ensamblado hacia el

interior de la abertura preparada. Deslice el horno sobre el conjunto de conducto extractor. Véase la ilustración 6.

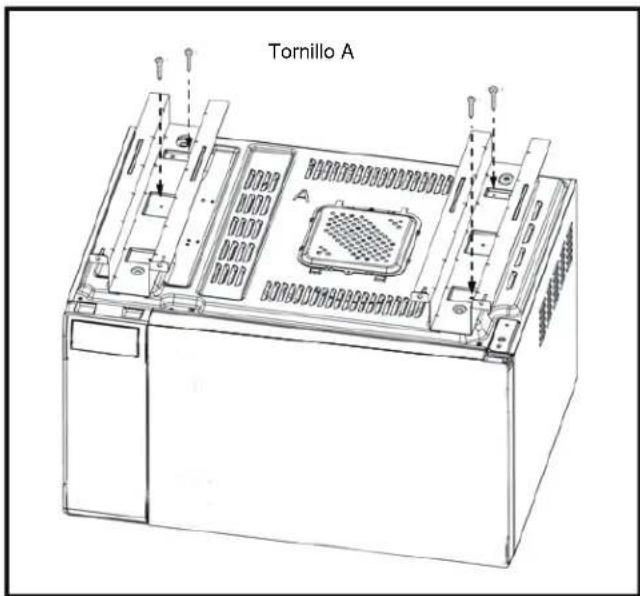

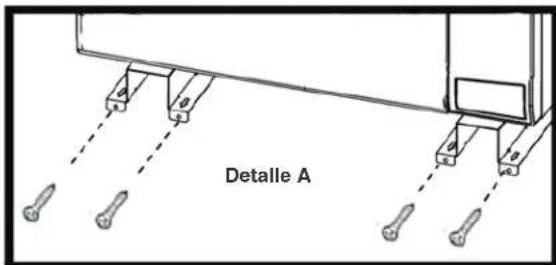

3. Asegure el Conjunto de conducto extractor con los cuatro

Hace a la onda de microondas arriva y abajo por lo que está buscando en la parte inferior del horno. Asegure la parte inferior de montaje en carril del horno con cuatro tornillos A. Véase la ilustración 5. Tornillo A SP-4 Instrucciones para la instalación IMPORTANTE: Proteja el gabinete cuando lo coloque sobre la encimera.Véase la ilustración Véase la ilustración

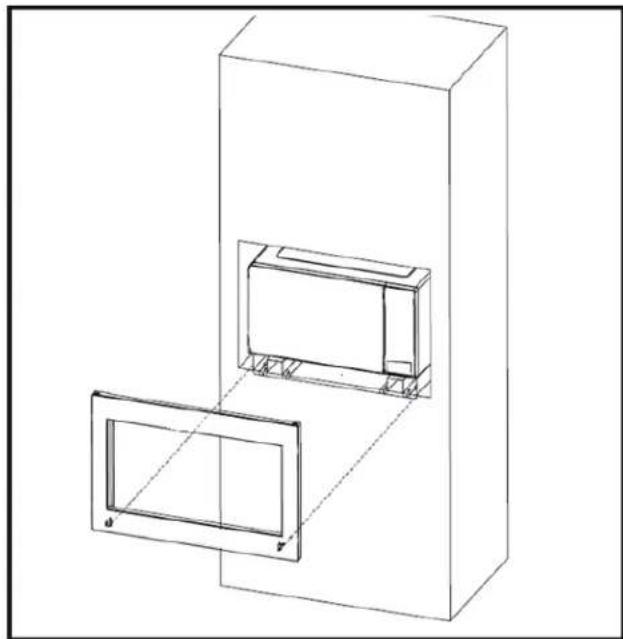

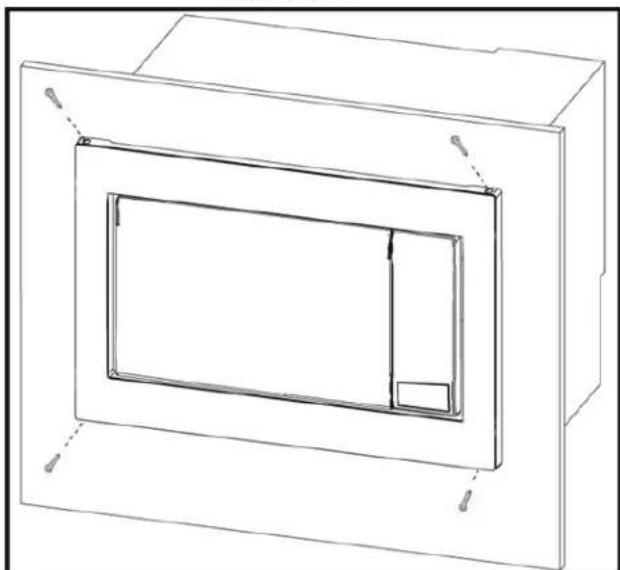

1. Coloque la CONJUNTO DEL MARCO para ser cuadrado

con el horno. Coloque cuidadosamente la CONJUNTO DEL MARCO en el horno.

2. Compruebe que es plataforma y luego asegure con dos

tornillos B. Asegure la parte inferior del conjunto del bastidor con los dos tornillos restantes B. ilustración ilustración SP-5

Instrucciones para la instalación
