- Le chariot doit être en position abaissée (porte fermée) durant l’assemblage et l’installation. Si l’ouvre-porte de garage est entièrement installé, l’ensemble de rail/ouvre-porte doit être démonté. Les limites de MONTÉE et de DESCENTE doivent être réajustées après l’installation.
- Les supports de montage de l’ouvre-porte devront être repositionnés en raison de la longueur accrue du rail. S’IL S’AGIT D’UNE INSTALLATION NOUVELLE : Utiliser le rail avant (frontale), l’ensemble de chaîne/câble et la corde plus longue de dégagement d’urgence contenus dans ce nécessaire en remplacement de ceux accompagnant votre ouvre-porte. Terminer l’assemblage, l’installation et le réglage de votre ouvre-porte en conformité avec les instructions apparaissant dans votre manuel. S’IL S’AGIT D’UNE INSTALLATION EXISTANTE, POURSUIVRE COMME SUIT :

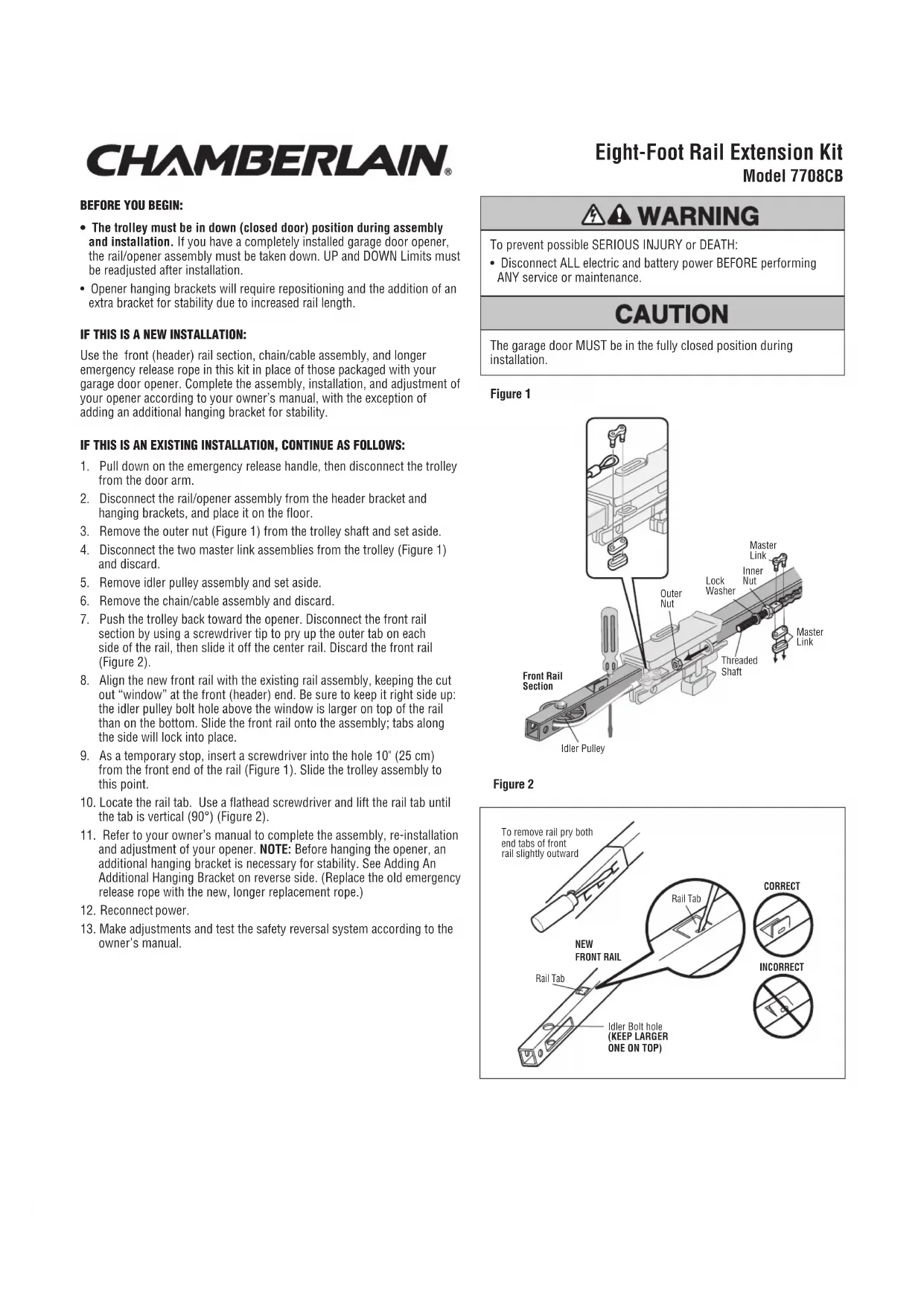

1. Tirer la poignée de dégagement d’urgence vers le bas, détacher ensuite le chariot
du bras de la porte.
2. Détacher l’ensemble de rail/ouvre-porte du support frontal et des supports de
montage, et placer cet ensemble sur le sol.

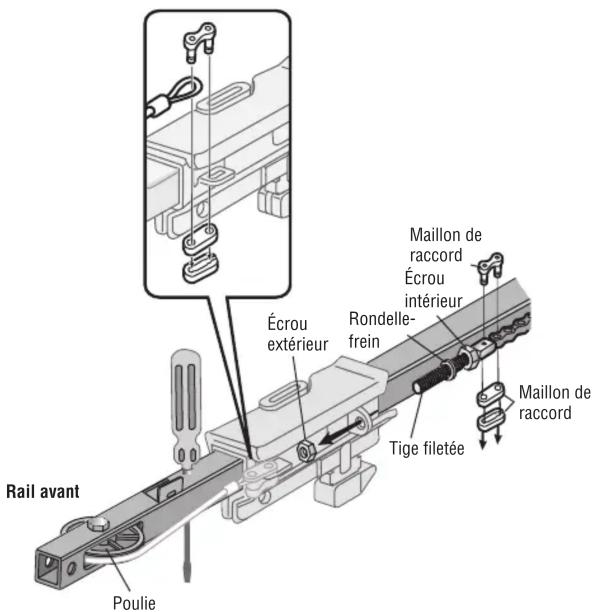

3. Retirer l’écrou extérieur (Figure 1) de l’arbre du chariot et mettre de côté.
4. Détacher les deux ensembles de maillon principal du chariot (Figure 1) et jeter.
5. Retirer l’ensemble de poulie-guide et mettre de côté.
6. Retirer l’ensemble de chaîne/câble et jeter.
7. Repousser le chariot vers la tête de l’ouvre-porte. Détacher la section du rail
avant en utilisant l’extrémité d’un tournevis pour faire levier sur la languette extérieure de chaque côté du rail (Figure 2), puis la faire glisser hors du rail central. Jeter le rail avant.
8. Aligner le nouveau rail frontal avec l’ensemble de rail existant, en veillant à ce
que la « fenêtre découpée » soit à l’avant. S’assurer degarder les rails le bon côté vers le haut : le trou de boulon de la poulie-guide au-dessus de la fenêtre est plus gros sur le dessus du rail que sur le dessous. Faire glisser le nouveau rail avant sur l’ensemble. Les languettes sur le côté se bloqueront en place.
9. Comme boutoir temporaire, insérez un tournevis dans l’orifice situé à 10 pouces
(25 cm) du devant du rail. (Figure 1) Faire glisser l’ensemble de chariot jusqu’à ce point.

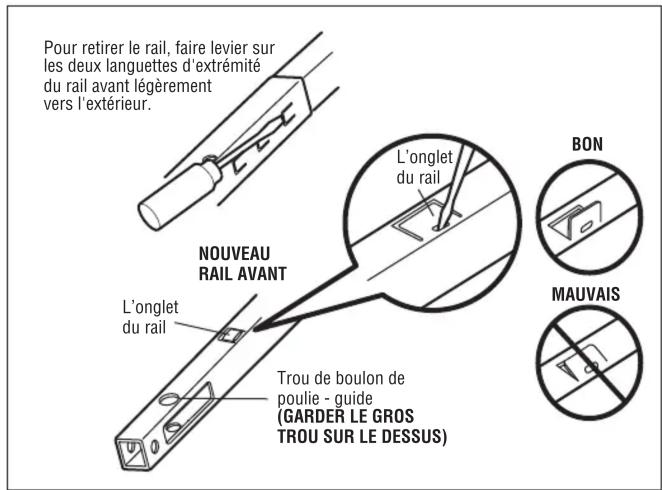

10. Localiser l’onglet du rail. Utiliser un tournevis à tête plate et soulever l’onglet du
rail à la verticale, c’est-à dire à un angle de 90 degrés (Figure 2).
11. Se reporter au manuel d’instructions pour terminer l’assemblage, la
ré-installation et le réglage de votre ouvre-porte. REMARQUE : Avant de suspendre l’ouvre-porte, la pose d’un support pendant supplémentaire est nécessaire afin d’assurer la stabilité de l’ensemble. Voir « Ajout d’un support pendant supplémentaire » au verso. (Remplacer l’ancienne corde de dégagement d’urgence par la nouvelle corde de remplacement plus longue.)
12. Rebranchez l’alimentation.
13. Faites tous les ajustements et testez le système de retournement de securite en
accordance avec le manuel d’instruction. Pour éviter des BLESSURES GRAVES ou FATALES :
- Débranchez TOUTE alimentation électrique et piles AVANT d’effectuer TOUT entretien ou maintenance. La porte de garage DOIT être complètement fermée pendant l’installation. ATTENTION ATTENTION AVERTISSEMENT AVERTISSEMENT AVERTISSEMENTAVERTISSEMENT AVERTISSEMENT AVERTISSEMENT AVERTISSEMENT AVERTISSEMENT ATTENTIONATTENTION ATTENTION AVERTISSEMENT AVERTISSEMENT AVERTISSEMENT AVERTISSEMENT AVERTISSEMENT AVERTISSEMENT AVERTISSEMENT Figure 1 Figure 2 Trou de boulon de poulie - guide (GARDER LE GROS TROU SUR LE DESSUS)NOUVEAU RAIL AVANTPour retirer le rail, faire levier sur les deux languettes d'extrémité du rail avant légèrement vers l'extérieur. BON MAUVAISL’ongletdu railL’ongletdu railMaillon de raccordÉcrouextérieurÉcrou intérieur Rondelle-freinMaillon de raccordRail avantTige filetéePouliePour éviter d’éventuelles BLESSURES GRAVES par suite de la chute d’un ouvre-porte de garage, fixer l’ouvre-porte SOLIDEMENT aux solives du garage. On DOIT utiliser des ancrages de béton si les supports sont posés dans la maçonnerie. ATTENTION ATTENTION AVERTISSEMENTAVERTISSEMENT AVERTISSEMENT AVERTISSEMENT AVERTISSEMENT AVERTISSEMENT AVERTISSEMENT AVERTISSEMENT
PIÉCES DE REPARATION
De Pièce Désignation Qté 183C158-14 Rallonge de rail frontal 1 41A5807-1 Ensemble de courroiede 8 pi (2,4 m) 1 41A3021 Corde 1 4A1008 Maillon de raccord 1 Boulon hexagonalede 5/16 poÉcrou de 5/16 po-18Rondelle-frein de5/16 poSupport pendant (Entretoise) Ne pas grandeur réelle
GRANDEUR RÉELLE DES FIXATIONS

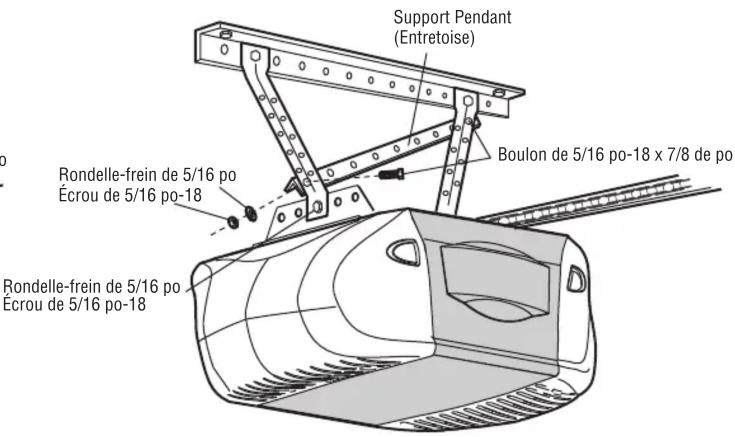

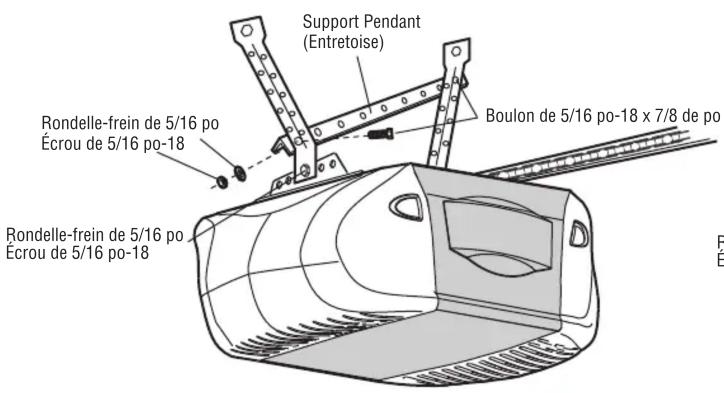

AJOUT D’UN SUPPORT PENDANT SUPPLÉMENTAIRE : Découper le support pendant inclus (entretoise) pour l’adapter transversalement sur les supports déjà installés. Fixer l’entretoise sur les trous supérieur et inférieur des supports pendants (Figure 3 et Figure 4) à l’aide de 18 vis à tête hexagonale 5/16 po x 7/8 po, des rondelles deblocage 5/16 po et de 18 écrous 5/16 po. © 2013, The Chamberlain Group Inc. 114A2746F Tous droits réservés Figure 3 Figure 4 Boulon de 5/16 po-18 x 7/8 de po Rondelle-frein de 5/16 po Écrou de 5/16 po-18 Support Pendant (Entretoise) Rondelle-frein de 5/16 po Écrou de 5/16 po-18 Rondelle-frein de 5/16 po Écrou de 5/16 po-18 Rondelle-frein de 5/16 po Écrou de 5/16 po-18 Support Pendant (Entretoise) Boulon de 5/16 po-18 x 7/8 de po
