MODE D'EMPLOI FHO23SACRBL Furrion

Consignes d'utilisation

Modèle:

FHO23SACR-BL / FHO23SACR-SS

FHO23SACR-BP / FHO23SACR-SB

Merci d'avoir acheté Le Furrion 12V Horizontale RV Hottes de cuisineire. Avant d'utiliser votre nouvel appareil, veuillez lire ces consignes attentivement. Le présent guide d'utilisation contient des informations permettant l'utilisation, l'installation et l'entretien en toute sécurité de l'appareil.

Veuillez conserver le présent guide d'utilisation en lieu sûr pour vous y référer ultérieurement, afin d'assurer votre sécurité et de réduire les risques de blessure. Veuillez aussi remettre le présent manuel à tout nouveau propriétaire de cet appareil.

Le fabricant décline toute responsabilité en cas de dommages dus au non-respect des présentes consignes.

Table des matières

Table des matières 8 Consignes de sécurité importantes 9 Ce qui est dans la boîte 10 Installation de hotte de cuisinière 10 Installation 10 Contrôle du ventilateur 11 Commande d'éclairage 11 Opération 11 Nettoyage externe 12 Nettoyage/remplacement des filtres 12 Entretien et nettoyage 12 13

Consignes de sécurité importantes

Avertissement et importantes consignes de sécurité figurant dans le présent guide ne sont pas censés couvrir toutes les conditions possibles et des situations qui peuvent se produire. Bon sens, attention et les soins doivent être exercés lors de l'installation, entretien ou fonctionnement de l'appareil.

Toujours contacter le fabricant au sujet des problèmes ou des conditions que vous ne comprenez pas.

Attention

Consignes de sécurité: Le non-respect des présentes consignes peut entraîner de graves blessures, voir la mort.

• Pour une utilisation ventilation générale seulement. Ne pas utiliser pour évacuer des matières explosives ou dangereuses ou vapeurs.
• Ne permettent pas d'isolement, matériaux de finition de plafond, des matériaux de toiture ou autres débris d'entrée dans le carter du ventilateur ou conduits. Les pannes motrices en raison de débris ne sont pas soumises à la garantie.

Sécurité relative à la HOTTE de cuisinière

Votre sécurité et celle des autres sont très importantes.

Nous avons fourni de nombreux messages de sécurité importants dans le présent manuel et sur votre appareil.

Veuillez toujours lire et respecter tous les messages de sécurité. Voici le symbole d'avertissement de sécurité.

Ce symbole vous avertit des dangers eventuels susceptibles de vous exposer, ainsi que d'autres personnes, à des blessures, voire à la mort. Tous les

messages de sécurité suivant le symbole d'avertissement de sécurité et les mots « DANGER », « AVERTISSEMENT » ou « ATTENTION ».

Pour réduire le RISQUE d'incendie, d'électrocution ou de blessures, respectez les POINTS suivants:

• Ne pas utiliser ce ventilateur avec un dispositif de contrôle de vitesse à l'état solide.
• Travaux d'installation et le câblage électrique doivent être effectués par des personnes qualifiées conformément aux codes et normes, y compris feu connexes construction.
• Quantité d'air suffisante est nécessaire pour assurer la combustion et l'évacuation des gaz par le conduit (cheminée) de l'équipement pour éviter tout refoulement de combustion. Suivez les directives du fabricant de l'équipement de chauffage directives et normes de sécurité comme celles publiées par la NFPA (National Fire Protection Association), ASHRAE (The American Society for chauffage, réfrigération et Air Conditioning Engineers) et les autorités locales.
• Lorsqu'on perce les murs ou les plafonds, ne pas endommager le câblage électrique ou autres appareils dissimulés.
• Utilisez uniquement des conduits métalliques. L'air d'échappement doit être canalisé vers l'extérieur. N'évacuez pas l'air dans des espaces dans les murs, plafonds, greniers, espaces confinés ou garages.
• Des réparations inadéquates peuvent entraîner de graves dangers. Pour le service de réparation, veuillez contacter le centre de service de votre pays.

Pour réduire le RISQUE d'incendie, d'électrocution ou de blessures, respectez les POINTS suivants:

• Utilisez cet appareil que de la façon prévue par le fabricant. Si vous avez des questions, contactez le fabricant.
• Avant de réparer ou de nettoyer l'unité, commutateur de puissance hors au service panneau et serrer service accès afin d'éviter une mise en marche accidentelle. Si le ne peut pas être verrouillé, fixez un avertisseur éminent, comme une étiquette, sur le panneau de service.
• Les personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales ou le manque d'expérience ou de connaissances les empêchent d'utiliser ce produit en toute sécurité ne doivent pas l'utiliser sans la surveillance ou les instructions d'une personne responsable.

Pour réduire le RISQUE de blessures en cas d'incendie de graisse des HOTTES, respectez les POINTS suivants:

• Étouffez les flammes avec un couvercle hermétique, une tôle à biscuits ou un plateau métallique, puis éteignez le brûleur. VEILLEZ À EVITER LES BRÜLURES. Si les flammes n'arrêt pas immédiatement, EVACUER ET APPELER LES POMPIERS.
• NE PRENEZ JAMAIS UN USTENSILE DE CUISINE ENFLAMME! Vous pourriez vous brûler.

N'TUTILISEZ PAS D'EAU, mouillés ou serviettes - une violente explosion pourrait survenir. Utiliser un if seul extincteur:

-Vous savez que vous avez un extincteur de classe ABC et vous savez déjà comment le faire fonctionner. -L'incendie est petit et limité à l'endroit où il a débuté. -Le service des incendies est appelé. -Vous pouvez combattre le feu avec le dos à une sortie. Basé sur les conseils «sécurités - incendie dans la cuisine» édités par la NFPA.

Pour réduire tout RISQUE de blessures dues à un FEU de friture survenant sur la HOTTE de cuisinière:

• Ne laissez jamais des éléments de surface sans surveillance à vif. Les débordements provoquent des fumées et graisseux des débordements qui peuvent s'enflammer.
• Faire chauffer les huiles lentement sur les réglages de faibles ou moyennes.
• Toujours allumer la hotte lorsque vous cuisinez à feu vif ou pendant la cuisson ou les flambés.
• Nettoyer les ventilateurs fréquemment. Graisse ne puissant pas s'accumuler sur le ventilateur ou le filtre.
• Utilisez la taille appropriée pan. Toujours utiliser des ustensiles de cuisine adaptés à la taille de l'objet de surface.

Ce qui est dans la boîte de

Assurez-vous que tous les éléments suivants sont inclus dans l'emballage. Si un élément est endommagé ou manquant, contactez votre revendeur.

RV hotte de cuisine:

RV 12V Hotte de cuisine - Vis de fixation (4 pièces) Mode d'emploi - Carte de garantie

Évent de mur extérieur (vendu séparément)

• Évent de mur extérieur
• Vis de fixation (6 pièces) Mode d'emploi
• Carte de garantie

REMARQUE: En cas d'achat d'un événement mural extérieur

Furrion: veuillez vous reporter au manuel d'utilisation IG-FHA00010 pour l'installation.

L'installation doit être conforme aux instructions d'installation et aux normes relatives aux véhicules récréatifs, NFPA 1192.

Important

Il incombe à l'instantateur de respecter les dégagements indiqués sur le modèle/Numéro de série/la plaque signalétique à prévoir pour l'installation du produit. Le modèle/Numéro de série/la plaque signalétique se trouve à l'intérieur de la hotte ; l'emplacement de la hotte de cuisinière doit être éloigné des zones à fort courant d'air, telles que fenêtres, portes et conduits de chauffage puissants. Les modèles pouvant être installés avec conduits nécessitant des filtres à charbon.

Avertissement

L'installation de cet appareil doit être effectuée conformément aux instructions écrites fournies dans ce manuel. Aucun agent, représentant ou salarié de Furrion ni toute autre personne n'est autorisé à changer, à modifier ou à renoncer à appliquer toute disposition des instructions contenues dans ce manuel.

Installation de hotte de cuisinière

Coupez l'alimentation.

Risque d'électrocution.

Coupez l'alimentation avant de procéder à tous travaux d'entretien ou de réparation.

• Remplacez l'ensemble des pièces et des panneaux avant de faire fonctionner l'appareil.

Le non-respect de cette consigne peut entraîner des risques d'électrocution, voir la mort.

Exigences électriques

Assurez-vous que l'installation électrique est adéquate et conforme au code national de l'électricité, ANSI/NFPA 70 (dernière édition) ou aux normes CSA C22.1-94, au Code canadien de l'électricité, partie 1 et C22.2 n° 0-M91 (dernière édition) et aux codes et ordonnances locaux.

En cas d'autorisation des codes et d'utilisation d'un fil de mise à la terre distinct, il est recommandé de faire appel à un électricien qualifié pour déterminer si le chemin de mise à la terre est adéquat.

Les calibres des câbles ainsi que les branchements doivent correspondre aux caractéristiques nominales de l'appareil ainsi qu'indiqué sur le modèle/le numéro de série/la plaque signalétique. Le modèle/numéro de série/la plaque signalétique se trouve à l'intérieur de la hotte de cuisinière. Les calibres des câbles doivent être conformes aux exigences du code national de l'électricité, ANSI/NFPA 70 (dernière édition) ou aux normes CSA C22.1-94, au Code canadien de l'électricité, partie 1 et C22.2 n° 0-M91 (dernière édition) et aux codes et ordonnances locaux.

Ventilateurs de véhicules récreatifs.

Ne pas faire fonctionner un ventilateur avec un cordon ou une fiche endommagée. Débarrassez-vous du ventilateur ou renvoyez-le dans un centre de service agréé pour examen et/ou réparation.

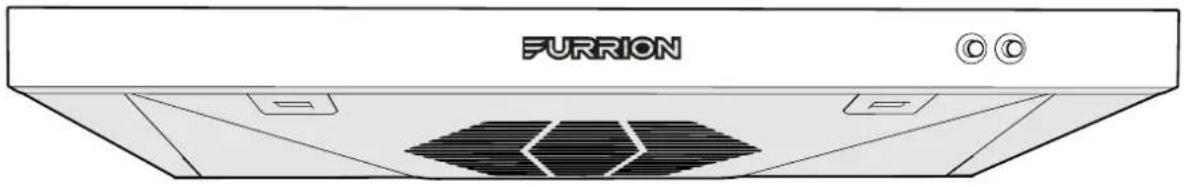

Dimensions du produit (Fig. 1)

1. Retirez la hotte de la boîte et mettez sur une surface plane avec le couvercle du gril vers le haut.

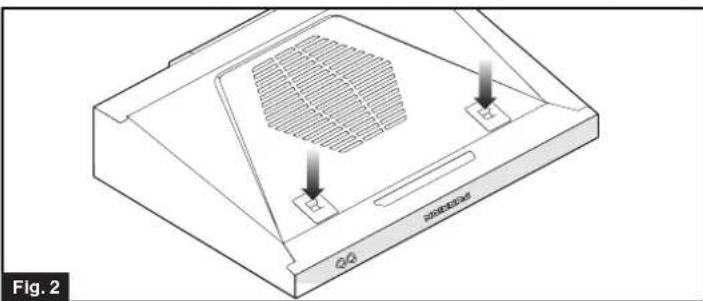

2. Appuyez sur les languettes de la libération de deux sur la couverture de la grille pour la dégager de la hotte. (Fig. 2)

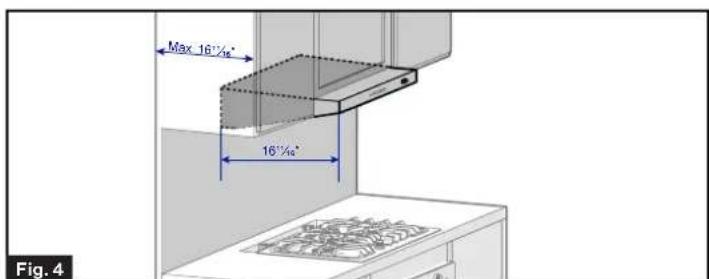

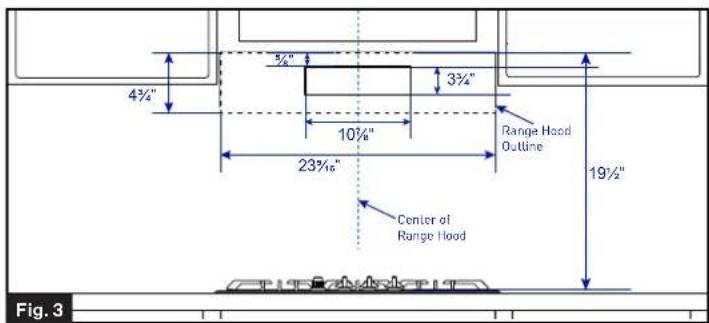

1. Tracer la ligne centrale de la hotte sur le mur. (Fig. 3) ATTENTION: la distance verticale minimale entre le combustible et la plaque de cuisson est de 1912 pouces pour une installation avec la hotte, dans le cas où le compartiment supérieur ne dépasse pas 161116 pouces du mur arrière. (Fig. 4) Cette hotte de cuisinière fonctionne avec les surfaces de cuisson et les cuisinières ayant un débit calorifique pouvant atteindre 22500 BTU.

1. Marquez et découpez un trou débouchant sur le mur selon les dimensions décrites sur la figure 3.

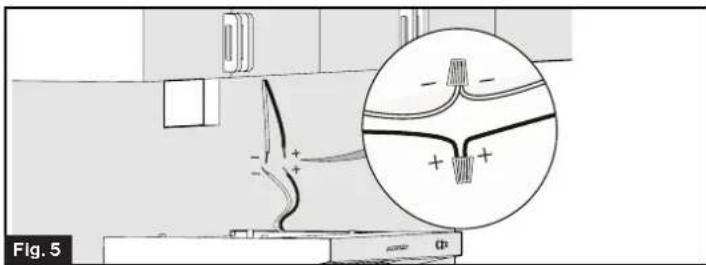

2. Connectez les fils de capot de gamme à une source d'alimentation 12V du fond de l'armoire. Connectez le blanc(-) sur blanc(-), noir(+) sur noir(+). (Fig. 5) REMARQUE: Effectuer tous les raccordements d'alimentation électrique conforme aux codes en vigueur et/ou il y a lieu.

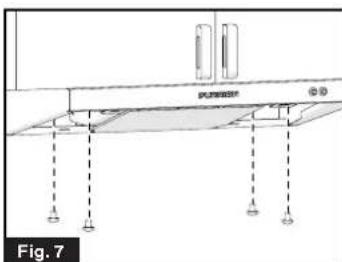

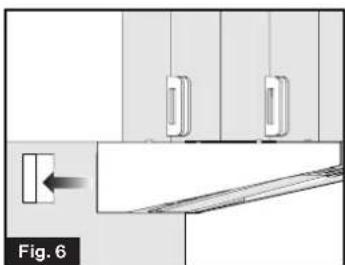

1. Insérez le collet de l'entrée à l'arrière de la hotte dans la zone de découverture et fixer la hotte sur le coffret supérieur avec quatre vis fournies. (Fig. 6 et Fig. 7) REMARQUE: Ne pas trop serrer les vis.

1. Vérifier que le châssis de la soufflerie et la canalisation sont exempts de débris et que les lames tournent librement.

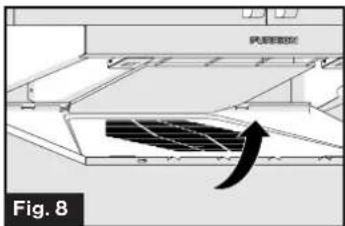

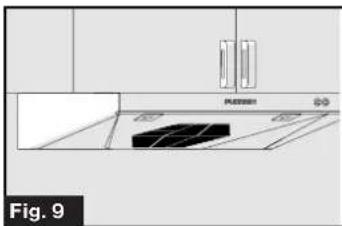

2. Replacer le couvercle du grill à la hotte, puis appuyez sur les languettes de dégagement jusqu'à ce que vous entendiez un clic (Fig. 8) Le couvercle du grill est solidement fixé à la hotte. (Fig. 9)

Contrôle du ventilateur

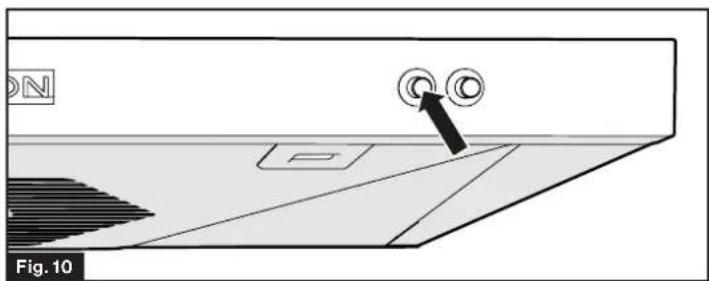

Appuyez sur le bouton du ventilateur une fois pour allumer le ventilateur, appuyez deux fois pour l'éteindre. (Fig. 10)

Commande d'éclairage

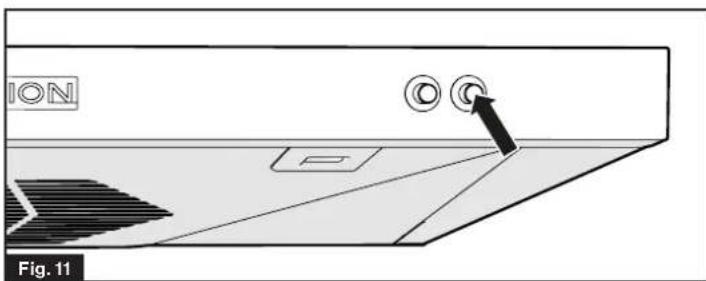

Appuyez sur le bouton lumière une fois pour allumer le ventilateur, appuyez deux fois pour l'éteindre. (Fig. 11)

Entretien et nettoyage

Avant d'effectuer tous travaux d'entretien ou de nettoyage, isolez la hotte de cuisinière de la source d'alimentation. La hotte de cuisinière doit être maintenue propre, toute accumulation de graisse peut constituer un risque d'incendie.

Nettoyage externe

Essuyez fréquemment la hotte de cuisine à l'eau tiède savonneuse et à l'aide d'un détergent doux. REMARQUE: Ne jamais utiliser de tampons à recycler ou de produits de nettoyage abrasifs. Ne jamais utiliser une quantité excessive d'eau lors du nettoyage, en particulier autour du panneau des commandes.

Nettoyage/remplacement des filtres

Cet appareil peut désigner un risque d'incendie si les filtres à graisse et à charbon ne sont pas nettoyés et replacés conformément aux recommandations.

Support métallique

Le support métallique servant à fixer le filtre à charbon doit être nettoyé environ une fois par mois ou plus souvent si la hotte de cuisinière est utilisée pendant plus de 3 heures par jour. Ne pas utiliser le lave-vaisselle pour laver. Pour retirer le support métallique:

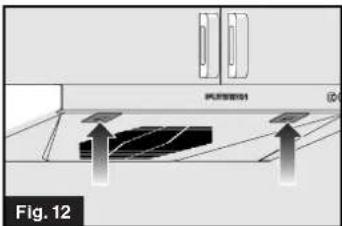

1. Pour ouvrir le panneau du filtre, appuyez sur les deux loquets de verrouillage, puis tirez vers le bas pour retirer le panneau du filtre de la hotte de ventilation.

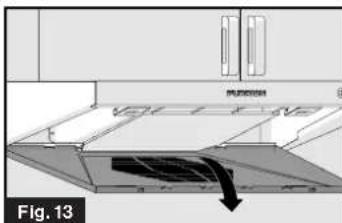

2. Soulevez le panneau du filtre des loquets arrière, puis posez-le sur une surface protégée. (Fig. 12 et Fig. 13)

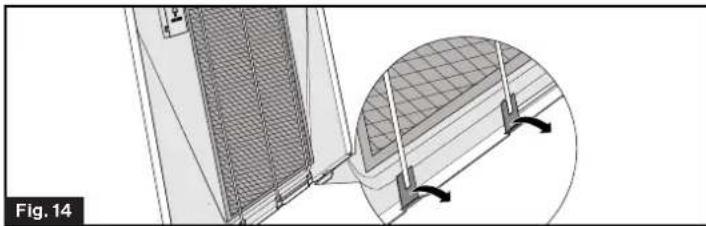

1. Pour retirer le filtre, soulevez les languettes de la tige du filtre (6 au total), puis retirez la tige du panneau du filtre. (Fig. 14)

1. Séparez la tige métallique, le support métallique et le filtre à charbon du couvercle. (Fig. 15)

1. Trempez le support métallique dans de l'eau légèrement savonneuse, puis nettoyez-le à la main. (Ne pas utiliser le lave-vaisse pour laver.)
2. Laissez le support métallique sécher complètement avant de le remettre en place.

Filtre à charbon

Cet appareil est conçu avec un filtre à charbon équipé pour absorber toutes odeurs et odeurs indésirables. Impossible de nettoyer le filtre à charbon, nous vous recommandons de le remplacer environ tous les trois mois ou plus souvent si la hotte de cuisine est utilisée pendant plus de trois heures par jour. Pour remplacer le filtre à charbon:

1. Répétez l'exécution des étapes 1 à 3 de la section « Support métallique » pour retirer en premier lieu les tiges métalliques et le support métallique.

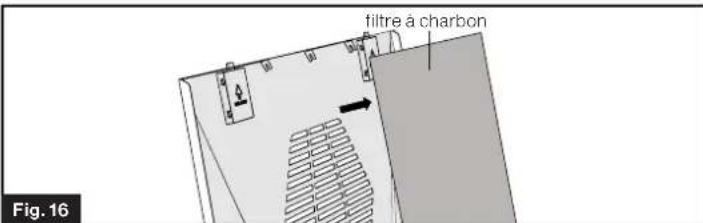

2. Retirez le filtre à charbon saturé, puis remplacez-le par un neuf. (Fig. 16)

1. Le filtre à charbon de rechange peut être obtenu auprès du centre de service de votre localité.
2. Répétez l'exécution des étapes 4 à 1 de la section « Support métallique » pour remettre en place le panneau du filtre. Voir la figure 19 pour connaître le processus de remplacement du filtre et du support métallique.

Caractéristiques

Caractéristiques
Tension de branchement	12V DC
Consommation d'énergie	1.1 A
Consommation d'énergie aux fins d'éclairage	0.95 W

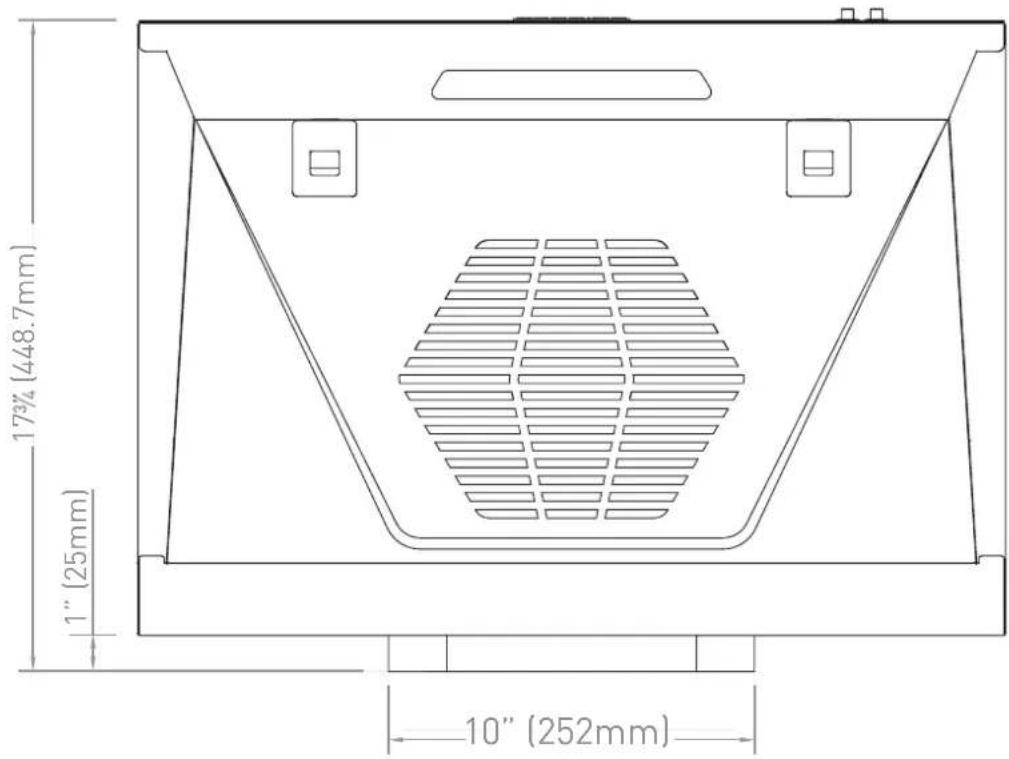

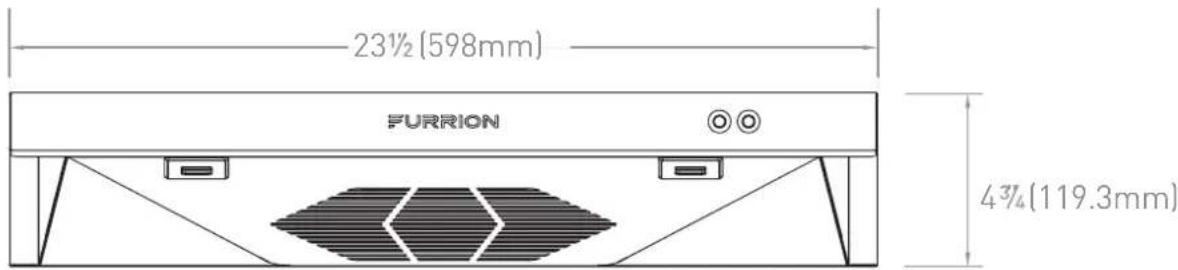

Dimension globale(L x H x P)	23½" x 17½" x 4¾"(598 x 449.3 x 119.3 mm)

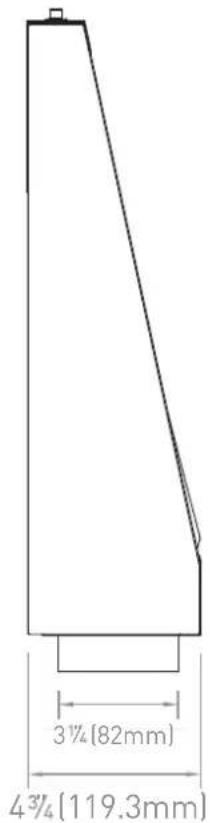

Dimensions du collier d'aération (L x H x P)	10" x 1" x 3¼"(252 x 25 x 82 mm)
