MANUAL DE USUARIO FHO23SACRBL Furrion

Campana horizontal de 12 V para vehículos recreaciones

Instruction Manual

Manual de instrucciones

Gracias por adquirir la campana horizontal de 12 V para vehículos recreaciones de Furrion. Antes de operar su nuevo dispositivo, lea estas instrucciones cuidadosamente. Este manual de instructuciones contiene informacion para el uso, la instalacion y el mantenimiento seguros del dispositivo.

Conserve este manual de instrucciones en un lugar seguro para futuras referencias. Este le garantizarar un uso seguro y reducir el riesgo de lesiones. Asegürese de proportiocrar este manua a losutures propietarios de este dispositivo.

El fabricante no asume responsabilidadalguna por los daños producidos como consecuencia de no haber respetado estas instrucciones.

Indices

I ndice 14
Instrucciones De Seguridad Importantes 15
Contenido 16
Instalacion de la campana 16
Instalacion 16
Control Del Ventilador 18
Control de la luz 18
Limpieza del exterior 18
Limpieza/cambio del filtr0 18
Funcionamento 18
Limpieza y Mantenimiento 18
Especificationes 19

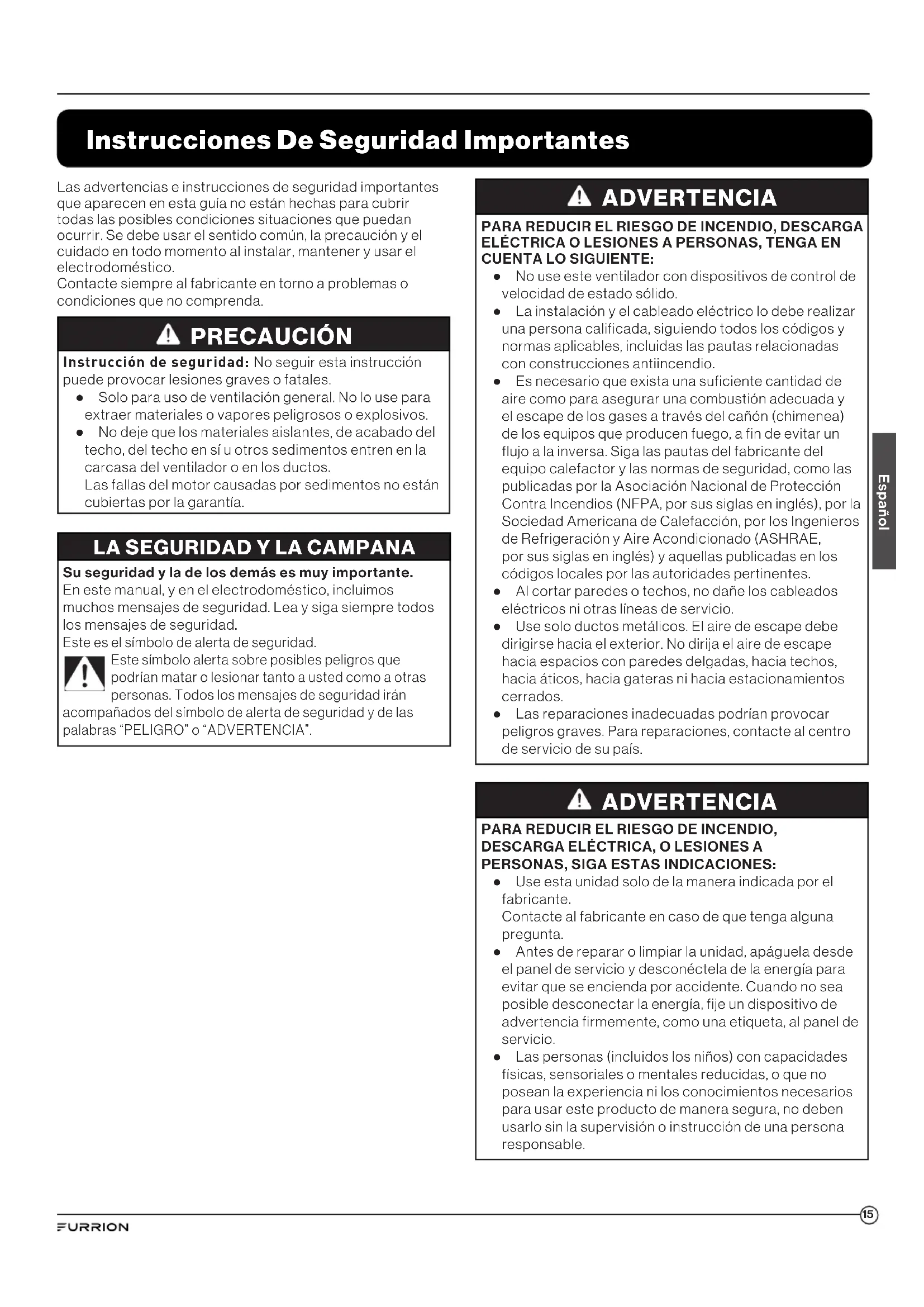

Instrucciones De Seguridad Importantes

Las advertencias e instrucciones de seguridad importantes que aparecen en esta guía no está hechas para cubrir todas las posibles conditiones situaciones que pueda occurrir. Se debe usar el sentido común, la precaución y el cuidado en todo momento al instalar,mantener y usar el electrodomestico.
Contacte siempre al fabricante en torno a problemas o conditions que no comprende.

PRECAUCION

Instrucción de seguridad: No seguir esta instructución(puede provocar lesiones graves o fatales.

• Solo para uso de ventilación general. No lo use para extraer materiales o vapeores peligrosos or explosivos.
• Nocede que los materiales aislantes, de acabado del techo, del techo en si u otros sedimentosenetren en la carcasa del ventilador o en los ductos.

Las fallas del motor causadas por sedimentos no estan cubiertas por la garantia.

LA SEGURIDAD Y LA CAMPANA

Su seguidad y la de los demas es muy importante.

En este manual, y en el electrodoméstico, incluimos muchos mensajes de seguridad. Lea y siga siempre todos los mensajes decurity.

Este es el的概率 de alerta de seguidad.

Estesimboloalerta sobreposiblespeligrosque podrnanatarolessonarantoastedo austed comoaotraspersonas.Todoslosmensajesdeseguridadiranañados delsimpilo dealertadeguardadydaslas "PELIGRO"o"ADVERTENCIA".

ADVERTENCIA

PARA REDUCIR EL RIESGO DE INCENDIO, DESCARGA ELECTRICA O LESIONES A PERSONAS, TENGA EN CUENTA LO SIGUIENTE:

• No use este ventilador con dispositivos de control de velocidad de estado solido.

• La instalacion y el cableado eletrico lo debe realizar una persona calificada, siguiendo todos los@c Rodrigos y normas aplicables, incluidas las pautas relacionadas con constructions antiincendio.

• Esnecessary que exista una suficiente calidad de aire como para asegurar una combustión adecuada y el escape de los gases a工程技术 de canón (chimenea) de los equipos que producen fuego, a fin de evaporar un flujo a la inversa. Siga las pautas del fabricante del equipo calefactor y las normas de seguridad, como las publicadas por la Asociación Nacional de Protección Contra Incendios (NFPA, por sus siglas en ingles), por la Sociedad Americana de Calefacción, por los Ingenieros de Refrigeración y Aire Acondicionado (ASHRAE, por sus siglas en ingles) y aquellas publicadas en los@códigos locales por las autoridades pertinentes.

• Al cortar paredes o techos, no dané los cableados electricos ni除外as lineas de servicios.

• Use solo ductos metalicos. El aire de escape debe dirigirse hacer el exterior. No dirija el aire de escape hacía espacios con paredes delgadas, hacer techos, hacer áticos, hacer gateras ni hacer estacionimientos cerrados.
  Las reparaciones inadequadas podrjan provocar peligos graves. Para reparaciones, contacte al centro de service de su País.

ADVERTENCIA

PARA REDUCIR EL RIESGO DE INCENDIO, DESCARGA ELECTRICA, O LESIONES A PERSONAS, SIGA ESTAS INDICACIONES:

• Use estaunidad solo de laforma indicada por el fabricante. Contacte al fabricante en caso de queonga algunaagnaagna.
• Antes de reparar o limpar launidad, apáguela desde el panel de servicios y desconectela de la energia para evaporar que se encienda por accidente. Cuando no sea possible desconectar la energia, fije un dispositivo de advertencia firmamente, como una etiqueta, al panel de servicios.
• Las personas (incluidos los niños) con capacities ficas, sensoriales o mentales reducidas, o que no posean la experiencia ni los conocimientos necessarios para usar este producto de manière segura, no deben uso lo in la supervision o instruccion de una persona responsable.

ADVERTENCIA

PARA REDUCIR EL RIESGO DE LESIONES A PERSONAS EN CASO DE UN INCENDIO EN LA PARTE SUPERIOR DE UNA COCINA PROVOCADO POR GRASA EN LLAMAS, SIGA ESTAS INSTRUCCIONES:

ASFIXIE LAS LLAMAS usinguna tapacerrada, lamina para galletas o bandeja de metal; luego, apague el quemador. TENGACUIDADO PARA EVITAR QUEMADURAS. Si las llamas no se extinguen de inmediato, EVACUE Y LLAME AL DEPARTAMENTO DE BOMBEROS.
JAMÁS TOME UN SARTÉN EN LLLAMAS! Podría quemarse.
NO USE AGUA, incluida en forma de toallas o pacos mojados, ya que podra occasionar una explosión de vapor violenta.

Use un extintor solo si:

-Sabe que posee un extintor clase ABC y ya sabe como uso.
- El incendido es(PC)pequeNo y esta contentido en el area.
donde comenzó.
-Llamó al département de bomberos.
-Puede combatir al incendidio con su espalda hacer una salute.

Basado en los "Consejos de seguridad contra incendios en la cucina" publicados por la NFPA.

ADVERTENCIA

PARA REDUCIR EL RIESGO DE LESIONES CAUSADAS POR GRASA EN LLAMAS SOBRE UNA COCINA:

• Jamás deje las unidades de la superficie sin supervisión en ajustes de temperatura altos. Los hervores causan derrames de humano y-grasa que pueda encenderse.
• Caliente los aceites a temperatura baja o media.
• Encienda la campana cada vez que cocine a alta potencia o cuando flamee alimentos.
• Limpie los ventiladores con fecuencia. Nocede que la grasa se acumule ni en el ventilador ni en el filtro.
• Use un tamanio de sarten adequado. Use utensilios de cocina aptos para el tamanio de la superficie.

Guarde estas instrucciones para usarlas como referencia a futuro!

Instalación

Contenido

Asegürese de que la caja incluya todo loCEEjiente. Si algo nuo de these elementos está daado o noiene incluido en el empaque, contacte al punto de vente donte adquirio el producto.

Campana para vehículos recreaciones:

• Campana de 12 V para vehículos recreaciones
  Tornillos de montaje (4)
• Manual de instrucciones
• Tarjeta de garantía

Ventilación de pared exterior (se vende por分开ar)

• Ventilación de pared exterior
  Tornillos de montaje (6)
• Manual de instrucciones
• Tarjeta de garantía

NOTA: Si adquiere una ventilacion de pared exterior Furrion, consulte el manual del usuario IG-FHA00010 para ver las instrucciones de instalacion.

La instalación debe cumplir con estas instrucciones de instalación y con las normas para vehículos recreaciones, NFPA 1192.

IMPORTANT

Siga todos loscottigos yordenanzas en vigor.

Es responsabilidad del instalador cumplir con los espacios libres de instalacion especialcados en la placde de modelo/serie/nominal. La placde de modelo/serie/nominal esta al interior de la campana. Laubicacion de la campana debe estare alejada de zonas de corrientes fuertes, como ventanas, puertas y ventilaciones de calefacion potentes. Los modelos que peuvent instalarse con ductosrequireen el uso de filtros de carbon.

ADVERTENCIA

La instalación de este electrodométrico se debe executar siguiendo las instrucciones indicadas en este manual. Ningún agente,representante oemploye de Furrion u otheras personas tienen la autoridad de Cambiar,modifier o anular lo indicado en las instrucciones de este manual.

Instalacion de la campana

Riesgo de descarga electrica

Desconecte la energia antes de reparar.
Reinstale todas las piezas y paneles antes de usar.
No seguir esta instruccion可以使 provocar la muerte,argas electricas.

Requisitos electricos

Siga todos loscottos yordenanzas en vigor.

Asegürese de que la instalación electrica sea apta y que cumpla con el Codigoelectrico Nacional, ANSI/NFPA 70 (version mas reciente), o Normas CSA C22.1-94, Codigoelectrico Canadiense, Parte 1 y C22.2 N° O-M91 (version mas reciente) y codigos uordenanzas locales.

Si los@cuidos lo permitted, y se usa un cable a tierra separado, lo recomendable es que un electricista calificado determine la ruta a tierra adecuada.

Los calibres de los cables y las conexiones deben concordar con la clasificacion del electrodomestico, como se especifica en la placalde modelo/serie/nominal. La placalde modelo/ series/nominal se encapsulta al interior de la campana. Los calibres de los cables deben cumplir con los requisitos del Csgido Elctrico Nacional, ANSI/NFPA 70 (version mas reciente), o Normas CSA C22.1-94, Csgido Elctrico Canadiense, Parte 1y C22.2 N° O-M91 (version mas reciente) y codigos uordenanzas locales.

Unidades de ventilación para vehículos recreaciones.
No utiliseventiladores con cables o enchufes dañados.
Deseche el ventilador o entrada a un centro de servicios autorizzato para que lo examines o reparen.

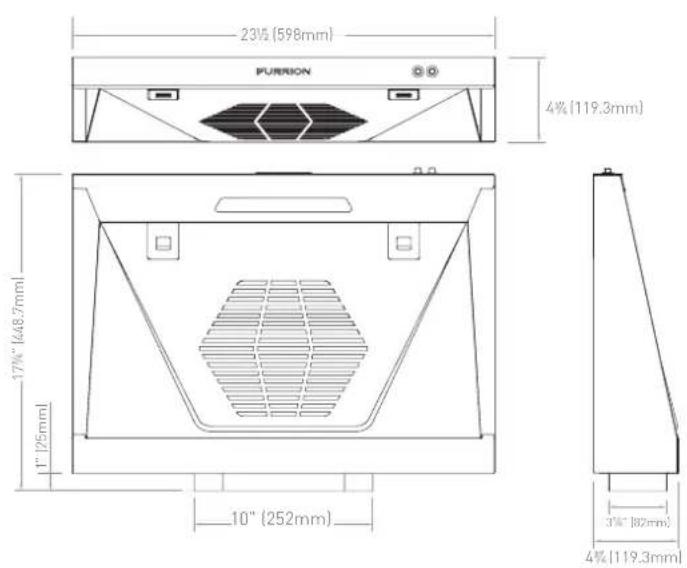

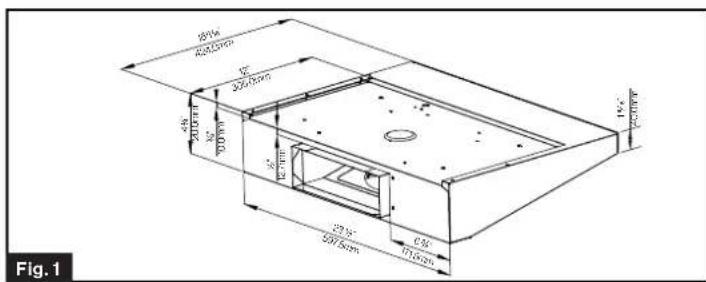

Dimensiones del producto (Fig. 1)

1. Saque la campana de la caja y colóquela sobre una superficie plana con la tapa de la parrilla hacía arriba.

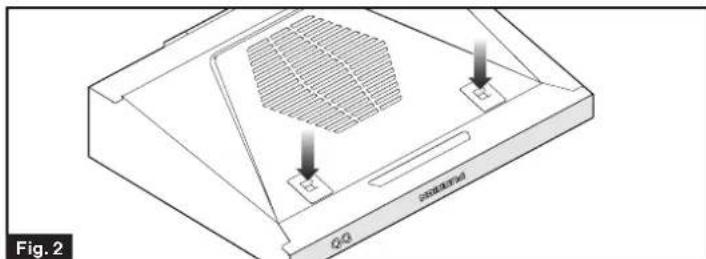

2. Presione las dos pestanas de liberacion de la tapa de la parrilla para soltarla de la campana. (Fig. 2)

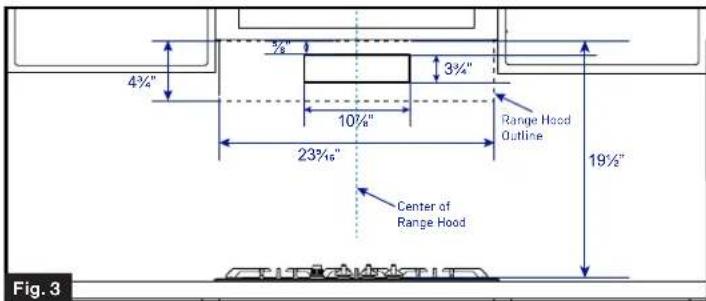

Marque la linea central de la campana sobre la pared. (Fig. 3)

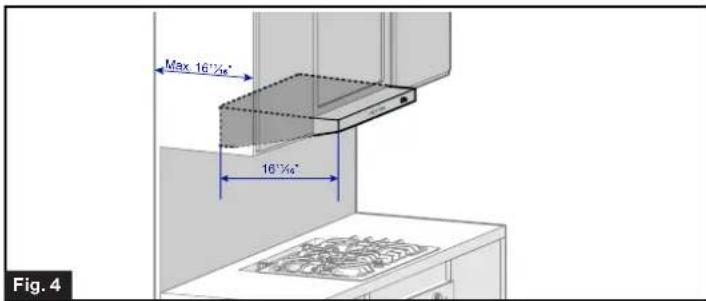

NOTA: La distancia vertical minima hacía materiales combustibles sobre la cucina es 19 12 pulgadas (50 cm) cuando se instala con una campana. Considerando que la construcción por sobre la alta de la cabeza no supere las 16 116 pulgadas desdelapared posterior.(Fig.4)Esta campana funciona con cocinas con entrada nominal de hasta 22,500BTU.

1. Marque y corte un agujero en la pared, siguiendo las dimensiones indicadas en la Fig. 3.
2. Conecte los cables de la campana a una fuente de alimentacion de 12 V en la parte inferior del gabinete. Conecte blanco (-) a blanco (-) y negro (+) a negro (+). (Fig.5)

NOTA: Haga todas las conexiones de alimentacion electrica siguiendo los@cuidos locales o aplicables.

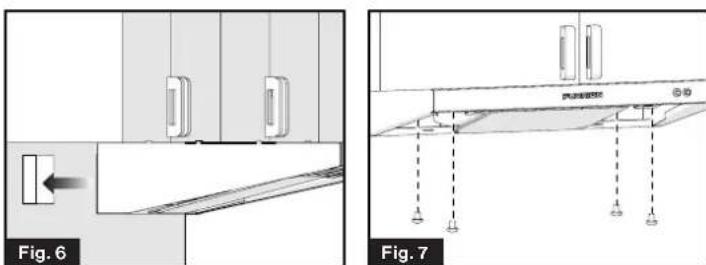

1. Inserte el collar de ventilacion en la parte posterior de la campana hacia el area del corte y fije la campana al gabinete superior usingo los quatre tornillos incluidos. (Fig. 6 y Fig. 7)

NOTA: NO apriete los tornillos mas de la cuenta.

1. Verifique que la carcasa y los ductos del soplador estén libres de sedimentos y que las aspas del ventilador giren libremente.

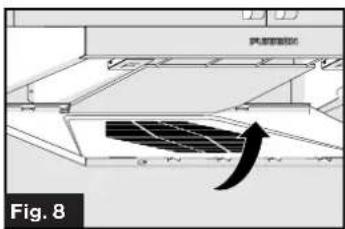

2. Reinstale la tapa de la parrilla en la campana y presione las pestanas de liberacion hasta que escuche un cig. (Fig. 8) La tapa de la parrilla está fjadafirmamente a la campana. (Fig.9)

Funcionamiento

Control Del Ventilador

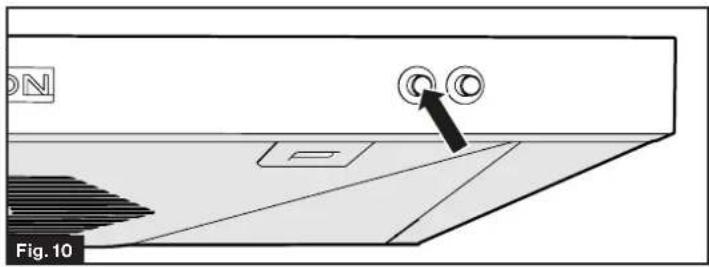

Presione el boton del ventilador una vez para hacer girar el ventilador; presione dos veces para apagarlo. (Fig. 10)

Control de la luz

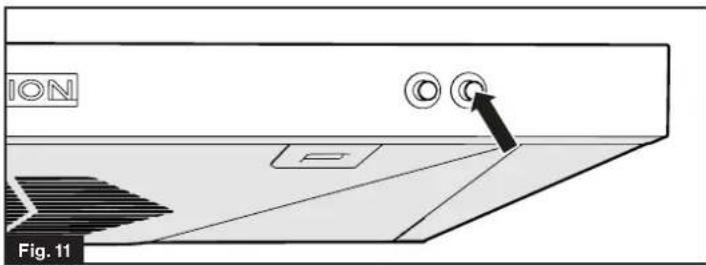

Presione el botón de la luz una vez para encender la luz; presione dos veces para apagarla. (Fig. 11)

Limpieza y Mantenimiento

ADVERTENCIA

Antes de realizar tareas de mantenimiento o limpieza, aisle la campana del sistemas de alimentacion.

La campana de cocina se debe mantener limpiar, ya que la acumulación de grasa o aceites pueda provocar un riesgo de incendio.

Limpieza del exterior

Limpie la campana con fecuencia, usinga agua jabonosa.
hecha con agua tibia y un detergente suave.

NOTA: Jamás use almohadillas para raspar ni limpiadores abrasivos. Jamás useCNTIDES excesivas de agua al limpiar, particulamente alrededor del panel de control.

Limpieza/cambio del filtró

ADVERTENCIA

Este electrodométrico puede provocar un riesgo de incendidio si no se limpian ni reemplazan los filtros de carbón y-grasa siguiendo las recomendaciones.

Soporte metálico

El soporte metalico sirve fjir el filtro de carbón y se debe limpiar, aproximadamente, una vez al mes o más seguido si la campana se usa durante más de 3 horas al día. No utilise el lavavajillas para lavar.

Para SACAR el soporte metalico:

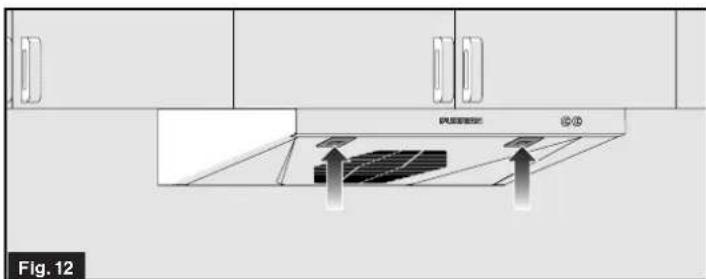

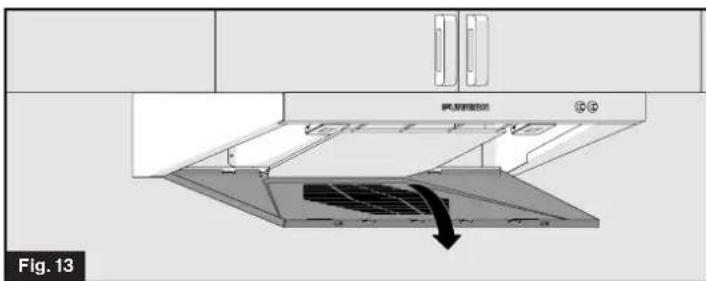

1. Para abrir el panel del filtro, presione también seguros de bloqueo y tire hacía abajo para sacar el panel del filtro de la campana de ventilación.
2. Levante el panel del filtro desde los seguros posteriores y colóquelos sobre una superficie protegida.

(Fig.12 y Fig.13)

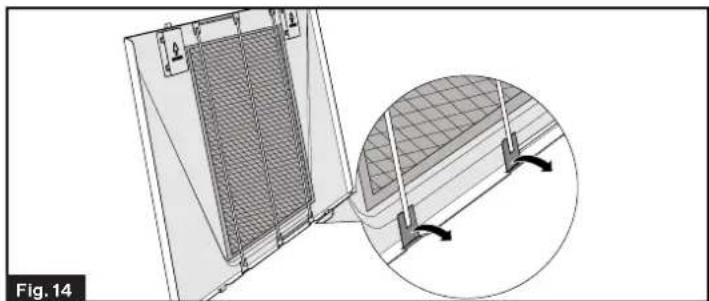

1. Para SACAR el filtro, levante lo de las pestanas de la varilla del filtro (6 en total) y saque la varilla del panel del filtro. (Fig. 14)

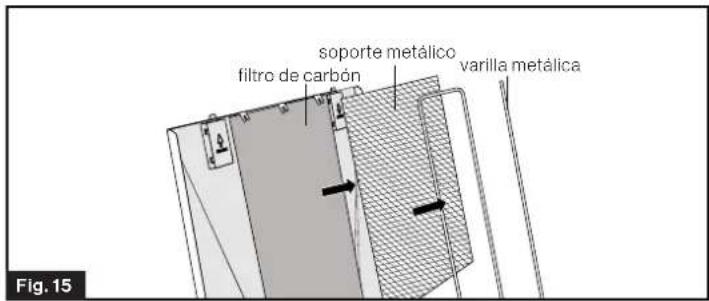

1. Separe la varilla metálica, el soporte metálico y el bajo de carbón de la tapa. (Fig. 15)

1. Sumerja el soporte metálico en una solución de agua jabonosa suave y lave a mano. (Do not use the dishwasher to wash.)
2. Deje que el soporte metalico seooter por completeo antes de volver a colocarlo.

Filtro de carbón

Este electrodomestico está diseñado con un filtro de carbón equipado para absorber olores y aromas no deseados. El filtro de carbón no se pueda limpar, por lo que recomendamos que se cambie, aproximamente, cada tres vezes o más seguido si la campana se usa durante más de 3 horas al día. Para combustir el filtro de carbón:

1. Repita los pasos 1 a 3 en la seccion 'Soporte metalico' para sacar primero las varas y el soporte metalico.

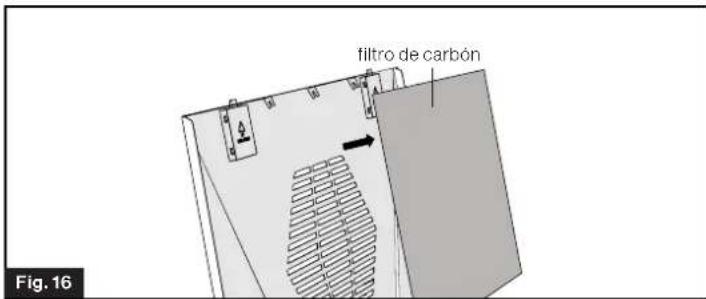

2. Saque el filtro de carbón saturado y cámbielo por uno nuevo. (Fig. 16)

1. El filtro de carbón de repuestos se pueda encontrar mediante su centro de servicios local.
2. Repita los pasos 4-1 de "Sopportémetalico" para reinstalar el panel del filtro.Consulte la figura 19 para ver el proceso de repuesto del filtró y del soporte metalico.

Especificaiones

Especificaciones
Voltaje de connexion	12V DC
Consumo energia	1.1 A
Consumo energia de la luz	0.95 W
Dimensiones del producto (Ancho x Alto x Profundidad)	23½" × 17½" x 4¾"(598 x 449.3 x 119.3 mm)
Dimensiones del collar de ventilacion (Ancho x Alto x Profundidad)	10" x 1" x 3¼"(252 x 25 x 82 mm)
