Bellagio EBL436SS - Purificateur d'air ELICA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Hotte aspirante / Purificateur d'air
Marque	Elica
Modèle	Bellagio EBL436SS
Largeur estimée	91,4 cm (36 pouces)
Alimentation électrique	120 V c.a., 60 Hz, circuit de 15 ou 20 A
Type de conduit	Rectangulaire 3 1/4 x 10 pouces ou circulaire 7 pouces
Modes d'évacuation	Évacuation extérieure (verticale ou horizontale) ou recyclage d'air
Nombre de vitesses	4 vitesses + minuterie
Éclairage	Ampoule halogène GU10, 120 V, 50 W max
Filtre à graisse	Métallique lavable au lave-vaisselle
Filtre à charbon	Remplaçable (non inclus, à acheter séparément)
Minuterie	Programmable de 1 à 60 minutes
Alarme température	Détection de chaleur excessive, passage automatique en 3e vitesse
Signal de saturation des filtres	Filtre à graisse : 40 h de fonctionnement ; Filtre à charbon : 120 h
Réglage de l'horloge	Format 12 h, réglable par incréments de 1 ou 5 minutes
Mise à la terre	Fil vert/jaune à raccorder au circuit de terre
Installation	Doit être effectuée par un professionnel qualifié
Garantie	2 ans pièces et main-d'œuvre (Amérique du Nord)

FOIRE AUX QUESTIONS - Bellagio EBL436SS ELICA

Comment nettoyer le filtre à graisse ?

Le filtre à graisse métallique doit être nettoyé une fois par mois. Vous pouvez le laver à la main avec un détergent non agressif ou au lave-vaisselle à basse température et cycle rapide. Attention : le lavage au lave-vaisselle peut provoquer une décoloration, mais les performances de filtrage restent intactes.

Quand faut-il remplacer le filtre à charbon ?

Le filtre à charbon doit être remplacé tous les 4 à 6 mois selon l'utilisation de la hotte. Il n'est pas lavable. Le voyant de saturation s'allume après 120 heures de fonctionnement. Pour réinitialiser, maintenez la touche '-' enfoncée pendant 5 secondes.

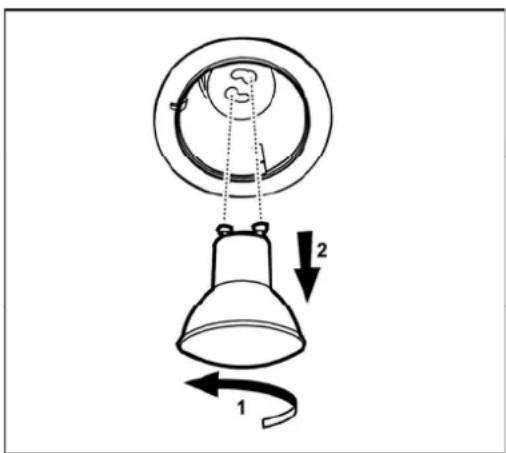

Comment remplacer l'ampoule halogène ?

Coupez d'abord l'alimentation électrique au panneau. Laissez refroidir l'ampoule. Tournez l'ampoule défectueuse dans le sens inverse des aiguilles d'une montre pour la retirer. Remplacez-la par une ampoule halogène GU10 de 120 V, 50 W maximum. Assurez-vous qu'elle est bien insérée.

Comment régler la minuterie ?

Appuyez sur la touche Timer. Le réglage par défaut est de 10 minutes. Vous pouvez ajuster le temps entre 1 et 60 minutes à l'aide des touches '+' et '-' dans les 5 secondes. Si vous ne faites rien, le compte à rebours commence. Pour annuler, appuyez à nouveau sur Timer.

Que faire si la hotte ne fonctionne pas ?

Vérifiez d'abord que le disjoncteur ne s'est pas déclenché ou que le fusible n'est pas grillé. Assurez-vous que l'alimentation est bien branchée. Si le problème persiste, débranchez l'appareil et vérifiez les connexions électriques. Contactez un professionnel si nécessaire.

Comment activer ou désactiver les signaux sonores ?

Maintenez la touche Lumière enfoncée pendant 5 secondes. Si le signal sonore est activé, un son est émis et 'Snd' apparaît sur l'affichage pendant 3 secondes. Si désactivé, 'Snd' apparaît sans son.

Quelle est la hauteur minimale de montage au-dessus de la cuisinière ?

Pour une cuisinière à gaz, la distance entre le bord inférieur de la hotte et la surface de cuisson doit être de 30 pouces (76,2 cm). Pour une cuisinière électrique, la distance doit être comprise entre 24 pouces (61 cm) et 30 pouces (76,2 cm).

Comment régler l'horloge ?

Appuyez sur la touche Timer pendant 3 secondes. Utilisez les touches '+' et '-' pour régler l'heure. Un appui bref change par minute, un appui prolongé par 5 minutes. Appuyez à nouveau sur Timer pour valider.

Que faire si l'alarme de température s'active ?

L'alarme se déclenche si la température ambiante dépasse 65°C (149°F). Le moteur passe automatiquement en troisième vitesse et 'CarE' s'affiche. Vous ne pouvez qu'augmenter la vitesse. Lorsque la température redescend, la hotte revient à son état précédent.

Comment réinitialiser le signal de saturation du filtre à graisse ?

Après avoir nettoyé le filtre à graisse, maintenez la touche '+' enfoncée pendant 5 secondes jusqu'à ce que le message 'Grease Filter' disparaisse de l'affichage.

MODE D'EMPLOI Bellagio EBL436SS ELICA

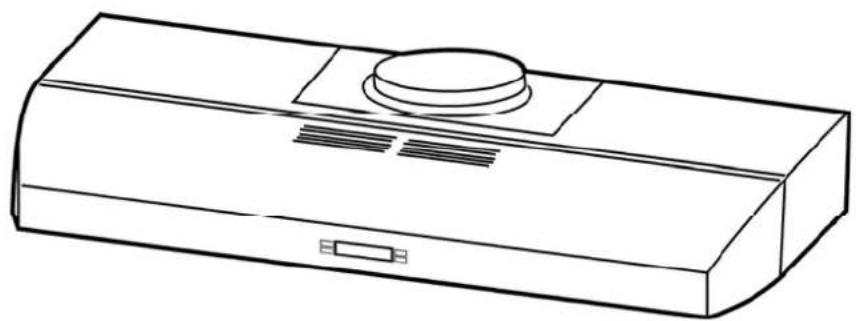

Use, Care, and Installation Guide Guide d'utilisation, d'entretien et d'installation Guía de instalación, uso y mantenimiento

READ AND SAVE THESE INSTRUCTIONS LISEZ CES INSTRUCTIONS ET CONSERVEZ-LES LEAY GUARDE ESTAS INSTRUCCIONES

English	Contents	page	2
Franch	Sommaire	page	17
Spanish	Contenido	pagina	33

English

Contents

Avis de sécurité important. 18

Exigences electriques et exigences d'installation 19

Exigences électriques 19
Avant d'instituter la hotte 19

Listedespieces 20

Pièces fournies 20
Pièces non fournies 20

Dimensions et Dégagement 21

Exemples et possibltés de positionnement des conduits 22

Methodes de ventilation 22
Preparation 22

Installation 23
Installation - Version à conduit 23

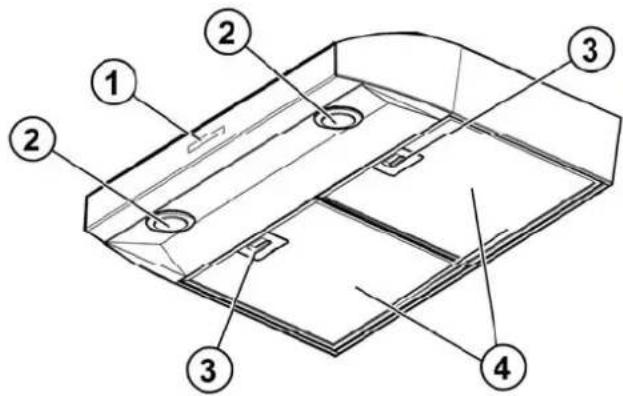

Description de la hotte et des commandes 27

Commandes 28

Entretien 30

Nettoyage 30
Filtre a graisse 30
Remplacement des ampoules 30
Filtres a charbon 31

Garantie 32

APPROVÉ POUR LES APPAREILS DE TYPE RÉSIDENTIEL POUR UNE UTILISATION RÉSIDENTIELLE SEULEMENT LISEZ CES INSTRUCTIONS ET CONSERVEZ-LES

VEUILLEZ LIRE CES INSTRUCTIONS AU COMPLET AVANT DE COMMENCER.

L'INSTALLATION DE L'APPAREIL DOIT RESPECTER TOUS LES CODES EN VIGUEUR.

IMPORTANT : Conservez ces instructions afin de pouvoir les remettre à l'inspecteur-électricien de votre région.

INSTALLATEUR: Veuillez laisser ces instructions avec l'appareil pour le propriétaire.

PROPRIETAIRE : Veuillez conserver ces instructions pour pouvoir vous y referrer plus tard.

Avertissement de sécurité : Coupez l'alimentation du circuit dans le panneau électrique et verrouillez le panneau avant de raccorder les fils de cet apparéil.

Exigence: 120V c.a., 60 Hz circuit de derivation de 15 V c.a., 20 Hz, de 15 ou 20 A.

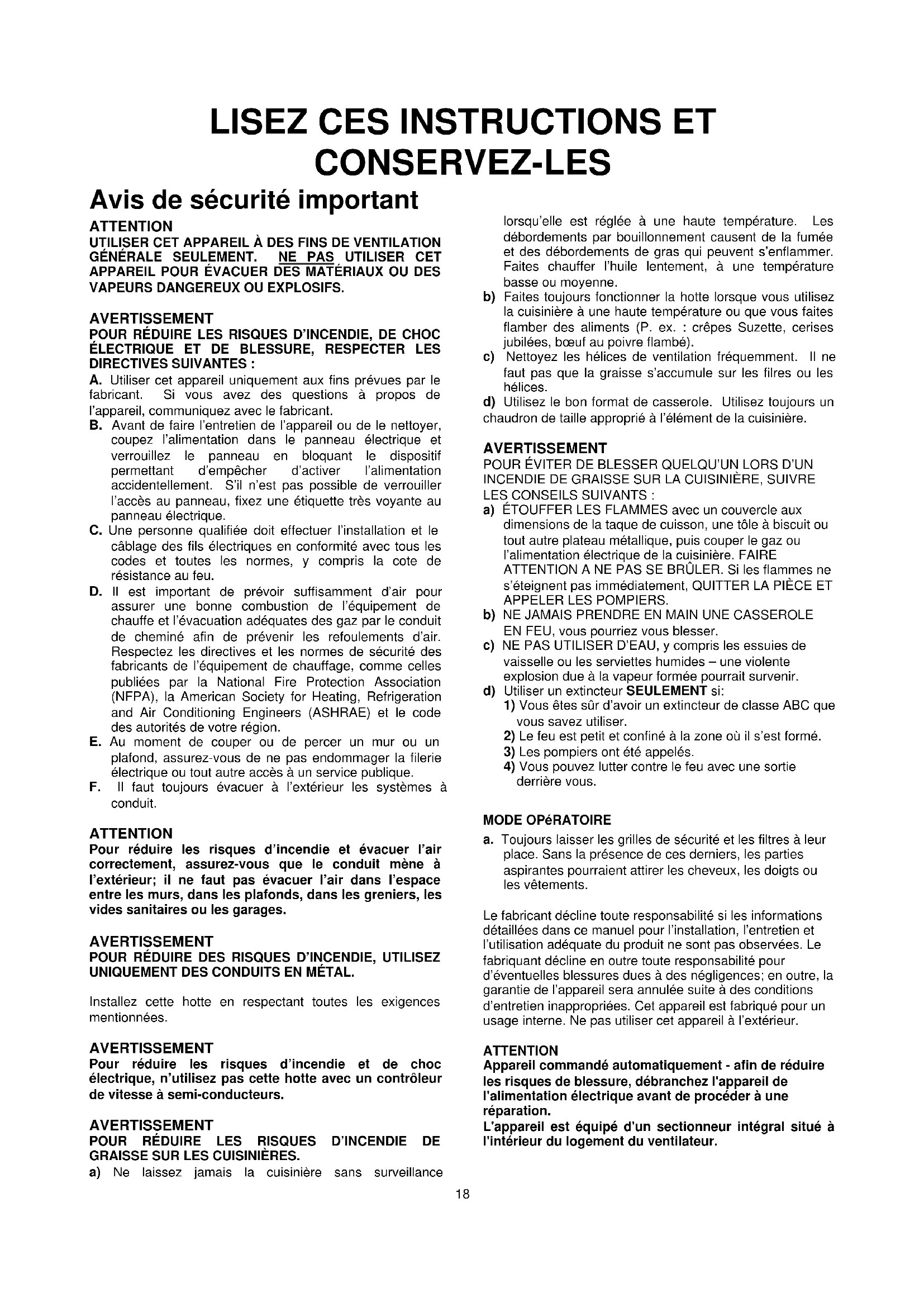

LISEZ CES INSTRUCTIONS ET CONSERVEZ-LES

Avis de sécurité important

ATTENTION

UTILISER CET APPAREIL À DES FINS DE VENTILATION GÉNÉRALE SEULEMENT. NE PAS UTILISER CET APPAREIL POUR ÉVACUER DES MATÉRIAUX OU DES VAPEURS DANGEREUX OU EXPLOSIFS.

AVERTISSEMENT

POUR RÉDUIRE LES RISQUES D'INCENDIE, DE CHOC ÉLECTRIQUE ET DE BLESSURE, RESPECTER LES DIRECTIVES SUIVANTES :

A. Utiliser cet appeareil uniquement aux fins prévues par le fabricant. Si vous avez des questions à propos de l'appareil, communiquez avec le fabricant.
B. Avant de faire l'entretien de l'appareil ou de le nettoyer, coupez l'alimentation dans le panneau electrique et verrouillez le panneau en bloquant le dispositif permettant d'empêcher d'activer l'alimentation accidentellement. S'il n'est pas possible de verrouiller l'accès au panneau, fixez une étiquette très voyante au panneau electrique.
C. Une personne qualifiée doit effectuer l'installation et le câblage des fils électriques en conformité avec tous les codes et toutes les normes, y compris la cote de résistance au feu.
D. Il est important de prévoir suffisamment d'air pour assurer une bonne combustion de l'équipement de chauffe et l'évacuation déquates des gaz par le conduit de cheminé afin de prévenir les refoulements d'air. Respectez les directives et les normes de sécurité des fabricants de l'équipement de chauffage, comme celles publiées par la National Fire Protection Association (NFPA), la American Society for Heating, Refrigeration and Air Conditioning Engineers (ASHRAE) et le code des autorités de votre région.
E. Au moment de couper ou de percer un mur ou un plafond, assurez-vous de ne pas endommager la filerie électrique ou tout autre accès à un service publique.
F. Il faut toujours évacuer à l'extérieur les systèmes à conduit.

ATTENTION

Pour réduire les risques d'incendie et evacuer l'air correctement, assurez-vous que le conduit meè à l'extérieur; il ne faut pas evacuer l'air dans l'espace entre les murs, dans les plafonds, dans les greniers, les vides sanitaires ou les garages.

AVERTISSEMENT

POUR RÉDUIRE DES RISQUES D'INCENDIE, UTILISEZ UNIQUÉMENT DES CONDUITS EN METAL.

Installez cette hotte en respectant toutes les exigences mentionnées.

AVERTISSEMENT

Pour réduire les risques d'incendie et de chocolélectrique, n'utilise pas cette hotte avec un contrôleur de vitesse à semi-conducteurs.

AVERTISSEMENT

POUR RÉDUIRE LES RISQUES D'INCENDIE DE GRAISSE SUR LES CUISINIERES.

a) Ne laissez jamais la cuisine sans surveillance

lorsqu'elle est reglee a une haute tempereure. Les débordements par bouillonnement causent de la fumee et des débordements de gras qui peuvent s'enflammer. FaitesCHAffer l'huile lentement, a une temperatureasse ou moyenne.

b) Faites toujours fonctionner la hotte lorsque vous utilisez la cusiniere à une haute température ou que vous faites flamber des alimentes (P. ex.: crèpes Suzette, cerises jubilées, boéuf au poivre flambe).
c) Nettoyez les hélices de ventilation féquèment. Il ne faut pas que laGRAISSÉSACCUMULE sur les filres ou les hélices.
d) Utilisez le bon format de casserole. Utilisez toujours un chaudron de taille approprié à l'objet de la cuisine.

AVERTISSEMENT

POUR ÉVITER DE BLESSER QUELUQU'UN LORS D'UN INCENDIE DE GRAISSE SUR LA CUISINIÈRE, SUIVRE LES CONSEILS SUIVANTS :

a) ETOUFFER LES FLAMMES avec un couvercle aux dimensions de la taque de cuisson, une tôle à biscuit ou tout autre plateau métallique, puis couper le gaz ou l'alimentation électrique de la cuisineira. FAIRE ATTENTION A NE PAS SE BRULER. Si les flammes ne s'eteignent pas immédiatement, QITTER LA PIECE ET APPELER LES POMPIERS.
b) NE JAMAIS PRENDRE EN MAIN UNE CASSEROLE EN FEU, vous pourriez vous bleisser.
c) NE PAS UTILISER D'EAU, y compris les essues de vaisselle ou les serviettes humides - une violente explosion due à la vapeur formée pourrait survenir.
d) Utiliser un extincteur SEULEMENT si:

1) Vous étés sur d'avoir un extincteur de classe ABC que vous savez utiliser.
2) Le feu est petit et confiné à la zone où il s'est formé.
3) Les pompiers ont ete appelés.
4) Vous pouvez lutter contre le feu avec une sortie derrière vous.

MODE OPéRATOIRE

a. Toutjour laisser les grilles de sécurité et les filtres à leur place. Sans la presence de ces derniers, les parties aspirantes pourraient attirer les cheveux, les doigts ou les vêtements.

Le fabricant decline toute responsabilité si les informations détaillées dans ce manuel pour l'installation, l'entretien et l'utilisation ajusté du produit ne sont pas observées. Le fabriquant decline en outre toute responsabilité pour d'eventuelles blessures dues à des négligences; en outre, la garantie de l'appareil sera annulée suite à des conditions d'entretien inappropriées. Cet apparéil est fabriqué pour un usage interne. Ne pas utiliser cet apparéil à l'extérieur.

ATTENTION

Appareil commande automatiquement - afin de réduire les risques de blessure, débranchez l'appareil de l'alimentation électrique avant de procéder à une réparation.

L'appareil est équipé d'un sectionneur intégral situé à l'intérieur du logement du ventilateur.

Exigences électriques et exigences d'installation

Exigences électriques

IMPORTANT

Respectez tous les codes et les ordonnances en vigueur.

Le client a la responsabilité de :

Contacter un électricien-installateur.

Vérifier que l'installation électrique est ajusté et conforme avec le Code national de l'électricité, ANSI/NFPA 70 (la plus récente édition), ou les normes C22.1-94, Code canadien de l'électricité, Partie 1 et C22.2 No.0-M91 (La plus récente édition*) de la CSA, ainsi que tous les codes et les ordonnances de votre région.

Si le code le permet et que vous utilisez un fil de mise à la terre distinct, il est recommendé de faire vérifier le chemin du fil par un électricien.

Ne pasmettre l'appareil à la terre sur une conduite de gaz. Consultez un électricien qualifié si vous n'étés pas certain que la hotte est mise à la terre correctement.

N'installez pas un fusible dans le circuit neutre ou le circuit de mise à la terre.

IMPORTANT

Conservez ces instructions afin de pouvoir les remettre à l'inspecteur-électricien.

La hotte doit être câblée uniquement à l'aide de fils de cuivre.

Il faut raccorder la hotte directement à une boite à fusible ou à un disjoncteur par l'entremise d'une canalisation électrique en métal.

Le calibre de fil doit être conforme aux exigences du Code national de l'électricité, ANSI/NFPA 70 (La plus recente édition), ou les normes C22.1-94, Code canadien de l'électricité, Partie 1 et C22.2 0-M91 (La plus recente édition*) de la CSA, ainsi que tous les codes et les ordonnances de votre région.

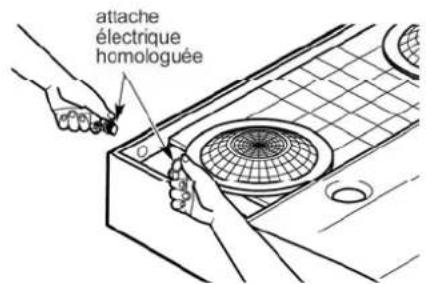

Il faut prévoir un connecteur de canalisation approuve par l'UL ou la CSA à chaque extrémité de la canalisation d'alimentation (À la hotte et à la boîte de jonction).

Vous pouze obtenir un exemplaire des normes indiquées en vous adressant à :

Avant d'installer la hotte

1. Pour assurer la ventilation la plus efficace possible, installez la conduite en ligne droite ou avec le moins de coudes possibles.

ATTENTION: La sortie de la conduite de ventilation doit donner sur l'extérieur.

1. Deux personnes sont nécessaires pour effectuer l'installation.

2. La hotte comporte des vis et des ancrages pour mur sec adaptés à la plupart des types de surface; consultez un installateur qualifié pour vous assurer que la quincaillerie fournie est adaptée à votre type de mur ou d'armoire.

3. N'utilisiez pas de conduit flexible.

4. Dans le cas des endroits sujets aux TEMPERATURES FROIDES, il faut installer un clapet de contre-tirage supplémentaire afin de minimiser le retour d'air froid et un isolant thermique non métallique afin de minimiser la conduction de la température extérieur dans le conduit. Il faut placer le clapet du côte de l'air froid de l'isolant thermique.

L'isolant doit être place le plus pres possible de l'endetroit où le conduit entre dans la partie chauffée de la maison.

1. Air d'appoint : Le code du bâtiment de votre région peut exiger l'utilisation d'un système d'air d'appoint si vous utilisez un système de ventilation à conduit dont le mouvement d'air dépasse un certain nombre de CFM.

Le nombre de pi3/min varie d'une région à l'autre. Consultez un professionnel de CVC pour connaître les exigences précises de votre région.

Listedespieces

Pèces fournies

• Le corps de la hotte assemblé et le raccord métallique circulaire en place.
• Un raccord métallique rectangulaire avec soupape de tirage
• Manuel d'entretien et utilisation/ Manuel d'installation
  2 litres
• Vis de montage.

Pieces non fournies

• Conduit, canalisation et tous les outils nécessaires à l'installation.

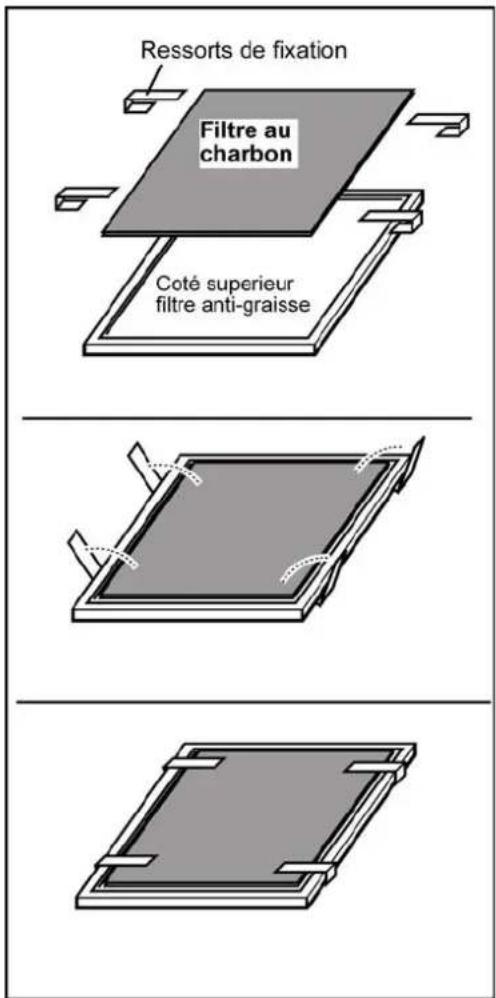

• Trousse de conversion en hotte à recyclage à utiliser seulement avec la version sans conduit (A recyclage)

compend : fentre au charbon

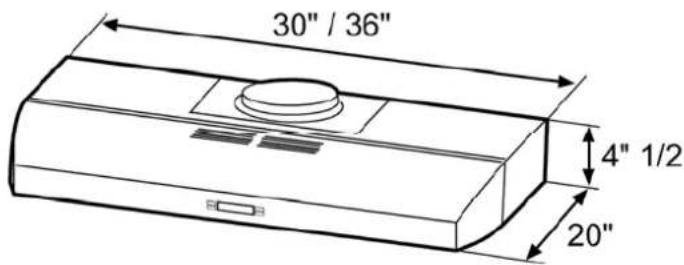

Dimensions et Dégagement

Exemples et possibités de positionnement des conduits

Suivez à la dette les directives représentées dans ce manuel.

Le fabricant refuse toute responsabilité en ce qui a trait à tout préjudice, dommage ou incendie causé par la non observation des directives contenues dans le present manuel.

Méthodes de ventilation

Possibilité d'évacuation

La hotte est prévue pour une évacuation verticale ou horizontale ou bien pour le recyclage d'air en l'absence de conduits :

Utiliser un conduit rectangulaire de 3 14 x 10 ou utiliser un conduit circulaire de 7" .

Évacuation horizontal :

Utiliser un conduit rectangular de 3 14 × 10

Recyclage d'air (pas de conduit nécessaire).

NOTE : dans le cas de la version sans conduit (À recyclage) seulement : procurez-vous la trousse de conversion en hotte à recyclage.

Diametre minimum des conduit (Version avec ou sans conduit): tuyau rond de 7 po.

Recyclage d'air

Evacuation vertical

Evacuation horizontal

Preparation

Ne coupez pas une solive ou un montant à moins qu'il soit absolument nécessaire de le faire. Si vous devez couper une solive ou un montant, vous devez construire un cadre de soutien.

La quincaillerie fournie permet de fixer la hotte à la plupart des murs et des plafonds.

Vou dece cependant demander a un technicien qualifie de verifier la solidite des materiaux selon le type de mur ou de plafond.

Avant de couper, assurez-vous qu'il y a un dégagement suffisant dans le plafond ou le mur pour passer la conduite de sortie.

Vou puez déterminer you-méme la hauteur à laquelle you installez la hotte au dessus de la cisinière. Plus la hotte est prés de la cisinière, plus elle est efficace à capter les odeurs de cisson, la graisse et la fumée.

ATTENTION: POUR L INSTALLATION DES CUISINIERES A GAZ: MONTER LA HOTTE AFIN D'AVoir ENTRE LE BORD INFERIEUR DE LA HOTTE E LE PLAN DE CUISSON UNE DISTANCE DE 30" (76,2 CM).

POUR CUISINIERES ELECTRIQUES: MONTER LA HOTTE AFIN D'AVOIR ENTRE LE BORD INFERIEUR DE LA HOTTE ET LE PLAN DE CUISSON LA DISTANCE NE SOIT PAS INFERIEURE DE 24" (61 CM) ET SUPERIEURE DE 30" (76,2 CM).

EMPLOI DOMESTIQUE. LIRE ATTENTIVEMENT LE LIVRET INSTRUCTIONS POUR DES APPLICATIONS SPECIFIQUES.

Vérifiez donc la hauteur de votre plafond et la hauteur maximum de la hotte avant de besoinir votre modèle de hotter.

Installation

Installation - Version à conduit

Après avoir choisi le type d'évacuation, procédé

comme suit:

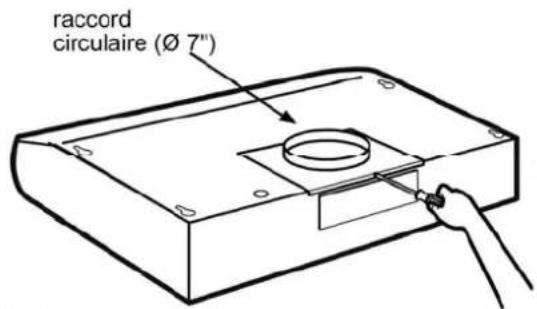

Etape 2

Detacher le raccord circulaire des conduits d'évacuation en dévisant les vis qui le fixent (conserver les vis).

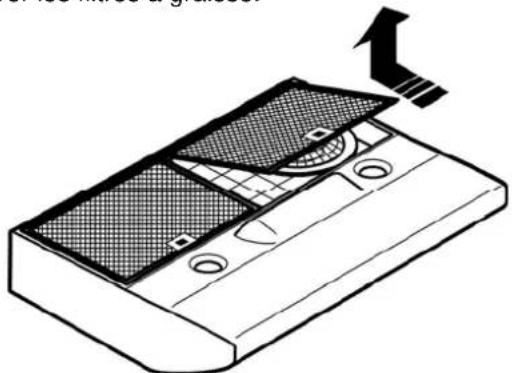

Étape 3

Enlever les filtres àGRAISE.

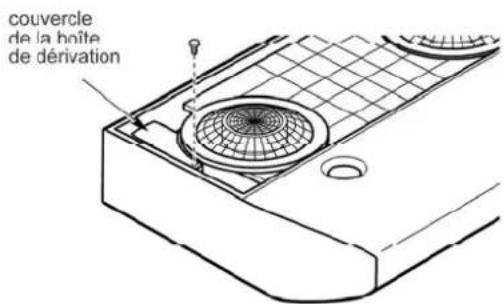

Étape 4

Enlever le couvercle de la boite de derivation.

Enlever la partie supérieure ou arriere prédécouée suivant votre préférence et installer une attache électrique homologué.

Étape 5

Enlever les parties prédictées pour les conduits en utilisant un fin tournevis et un petit marteau.

Utiliser le tournevis à la façon d'un biseau.
Faire attention aux parties blessants.

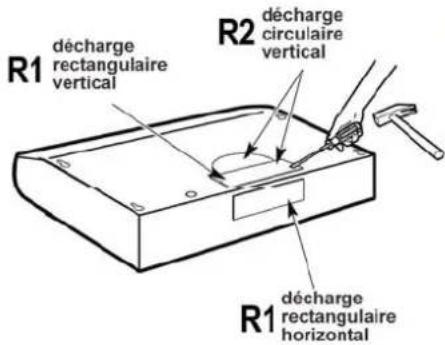

Attention!

En cas d'utilisation de la hotte avec recyclage d'air, ne pas enlever les parties prédictocées pour les conduits et commander les filtres à charbon nécessaires chez vos reventeur.

R1 = Enlever uniquement les parties

prédecouées pour les conduits rectangulaires.

R2 = Enlever les parties prédictées pour les conduits circulaires et rectangulaires.

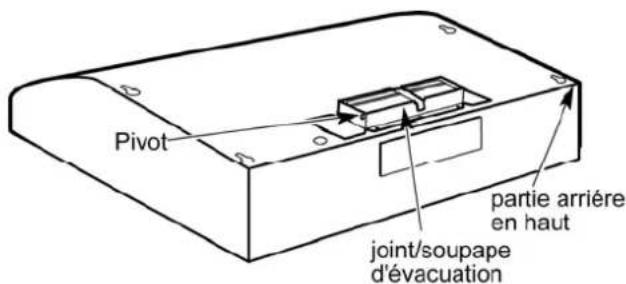

Étape 6

Pour les evacuations avec conduits rectangulaires uniquement (autrement, passer à l'etape suivante)

Attacher le joint ou la soupape d'évacuation sur l'ouverture préformée à l'aide des deux vis prévues à cet effet. S'assurer que les éléments soient le plus proche possible de la partie arrêté en haut de votre hotter. Enlever la protection du clapet.

NOTE: Le joint/soupape d'évacuation peut être installé jusqu'à 2,5 cm (1 inch) de part et d'autre du centre de la hotte pour permettre le décentrage des conduits. Dans le cas de systèmes d'évacuation très décentrés, la partie terminale du conduit d'évacuation peut être modifiée pour dégager l'attache du fil électrique.

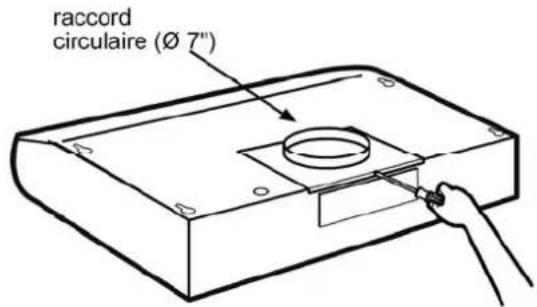

Étape 7

Pour les evacuations avec conduits circulaires uniquement
Réinstaller le raccord circulaire des conduits d'évacuation à l'aide des vis.

NOTE: Le racord circulaire peut être installé jusqu'à 2,5 cm (1 inch) de part et d'autre du centre de la hotte pour permettre le decentrage des conduits. Dans le cas de systèmes d'évacuation très décentrés, la partie terminale du conduit d'évacuation peut être modifiée pour dégager l'attache du fil électrique.

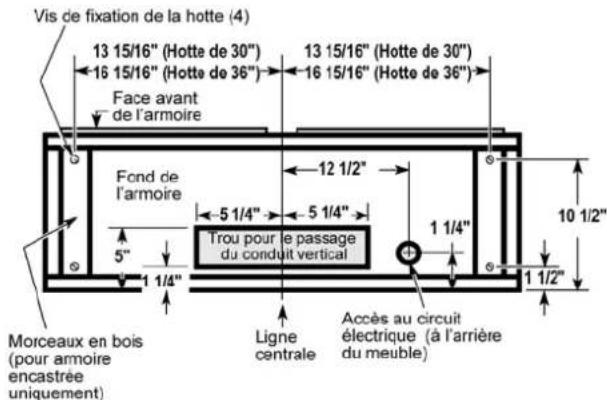

Étape 8

Emplacement des trous
Selectionner le type d'évacuation choisi pour
votre hotte et proceder :
Evacuation exterieure par le dessus de la hotte
(Conduit vertical rectangulaire de 31 / 4^ × 10^ ) Utiliser le schema ou la hotte comme patron et indiquer sur l'armoire l'emplacement des conduits, des fils electriques et les fentes reglables pour les vis.

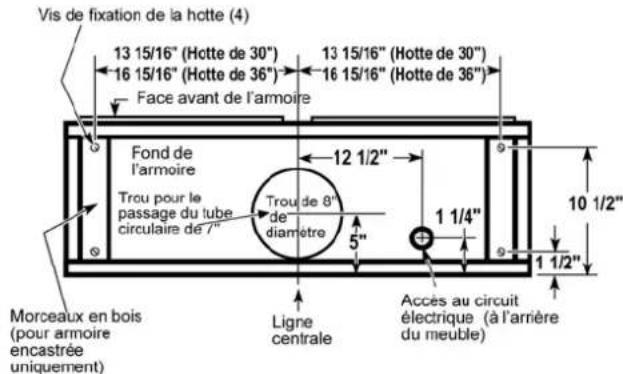

Evacuation extérieure par le dessus de la hotte

(Conduit vertical circulaire de 7") Utiliser le schema ou la hotte comme patron et indiquer sur l'armoire l'emplacement des conduits, des fils electriques et les fentes reglables pour les vis.

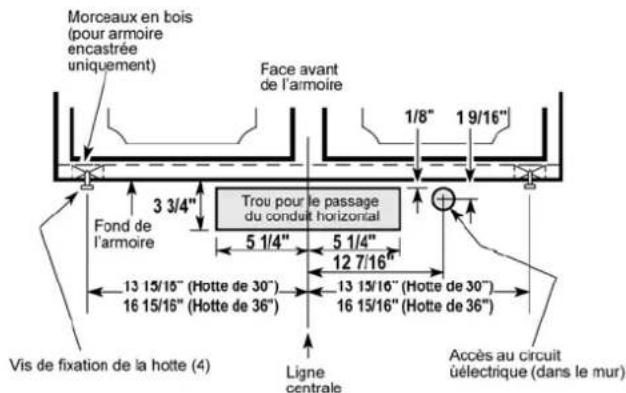

Evacuation extérieure par l'arriere de la hotte

Conduit horizontal rectangulaire de 3 1 / 4'' x 10") Utiliser le schema ou la hotte comme patron et indiquer sur l'armoire l'emplacement des conduits, des fils electriques et les fentes reglables pour les vis.

Recyclaged'air

Utiliser le schéma ou la hotte comme patron et indiquer sur l'armoire l'emplacement des fils électriques et les fentes régables pour les vis. Puisque la hotte va recycler l'air (il n'y a pas d'évacuation vers l'extérieur), ne pas prévoir d'ouverture dans le mur ou l'armoire pour le passage des conduits.

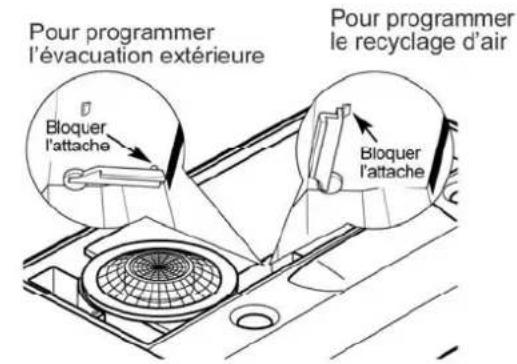

Etape 9

Selectionner le type d'évacuation可以选择 pour vous hotte

La hotte peut etre installee pour evacuer l'air a Iextérieur ou pour recycler l'air dans la cuisine.

Le levier de ventilation en plastique est situé pres du centre de l'ouverture de la hotte. Pour evacuer vers l'extérieur, s'assurer que le levier de ventilation en plastique est en position HORIZONTALE (a plat contre la partie supérieure metallique de la hotte). Pour recycler l'air dans la cuisine, s'assurer que le levier de ventilation en plastique est en position VERTICALE (a plat contre la protection en plastique de la soufflerie).

NOTE : Pour changer la position du levier de ventilation, il est nécessaire de pousser légèrement le levier pour dégager les parties en plastique.

Hotte presentee avec la partie inférieure au-dessus

Étape 10

Pour armoires encastrées uniquement

Si les armoires ont une garniture à l'avant, sur le côté ou à l'arrière, réalisier 2 morceaux de bois de la largeur des garnitures et les attacher à l'armoire encastrée sur les 2 côtes. Pour les emplacements des marques, se réferer aux indications à la page précédente.

Étape 11

Réaliser les trou pour les conduits et les fils
electriques aux emplacements indiqués. Pour le conduit vertical, agrandir le trou de 3/4'' vers le devant de l'armoire pour pouvoir bouger le conduit plus librement lors de la mise en place de la hotte.
L'installation sera également plus facile si le trou fait 10 12 au lieu de 10'' .

Etape 12

Serrer une vis de fixation (se trouvant dans le kit de montage) dans chaque petite ouverture des crochets marqués sur le fond de l'armoire.

Etape 13

Raccorder le tube electrique à la hotte.

Étape 14

Replacing la hotte contre le mur. Serrer les vis de fixation. S'assurer que la tete des vis est bien dans la partie plus etroite des fentes des crochets. Raccorder les conduits à la hotte.

Étape 15.

Connexion électrique

AVERTISSEMENT

Danger de chocolélectrique

AVERTISSEMENT: Coupe l'alimentation du circuit dans le panneau électrique avant de raccorder les fils de cet apparéil.

Un circuit de 120 V c.a., de 15 ou 20 A est requis.

INSTRUCTIONS DE MISE À LA TERRE

CET APPAREIL EST MUNI D'UNE BOITE DE JONCTION ELECTRIQUE A TROIS FILS, DON'T L'UN (VERT/JAUNE) SERT AMETTRE L'APPAREIL A LA TERRE. POUR VOUS PROTEGER CONTRE LES CHOCS ELECTRIQUES, VOUS DEVEZ RACCORDER LE FIL VERT/JAUNE AU FIL DE MISE A LA TERRE DU SYSTème ELECTRIQUE DE VOTRE MAISON. EN AUCUNE CIRCONSTANCE CE FIL DOIT ÉTRE COUPE OU ENLEVÉ.

Le fait de ne pas respecter cette directive peut entrainer la mort ou un choc électrique.

Retirez l'alveole defoncable et le couvercle de la boite de jonction et installez un connecteur de canalisation (Liste dans cULus) dans la boite de jonction.

Passez trois fils, le noir, le blanc et le vert, en respectant les normes du code national de l'électricité, ainsi que les codes et les ordonnances en vigueur dans votre région, dans une canalisation de 1/2 po, du panneau de service à la boîte de jônction.

Raccordez le fil noir du panneau de service au fil noir ou rouge de la boite jonction, le blanc avec le blanc et le vert avec le vert/jaune.

Fermez le couvercle de la boite de jonction.

Etape 16

Etape finale d'installation

Replacement les filtrres.

Vérifier que la hotte fonctionne.

Si la hotterne fonctionne pas :

• Vérifiez que le disjoncteur ne s'est pas déclenché ou que le fusible n'est pas grillé.
• Debranche l'alimentation. Vérifiez que les raccords électriques ont été effectuels correctement.

Pour utiliser votre nouvelle hotte de façon optimale, lisez la section intitulée "Entretien et utilisation".

Gardez vos instructions d'installations et d'utilisation près de la hotte pour pouvoir vous y reférer facilement.

Description de la hotte et des commandes

1. Boutons de commande du ventilateur et de la lampe
2. Lampe halogène
3. Poignée pour le filtré
4. Filtre àGRAISSSE

Commands

Utiliser la puissance d'aspiration maximum en cas de concentration très importante des vapeurs de cuisson. Nous conseillons d'allumer le dispositif d'aspiration 5 minutes avant de commencer la cuisson et de le faire fonctionner encore pendant 15 minutes environ après avoir terminé la cuisson.

Remarque: La hotte enregistre la derniere vitesse lorsque l'aspiration est coupée.

Description du panneau de commandes

1. Touche Lumière

Appuyer sur la touche pour allumer la lumière "haute intensite" (état précédent lumière OFF).
Appuyer sur la touche pour allumer la lumière "basse intensité" (état précédent lumière ON).
- Appuyer sur la touche pour eteindre la lumiere (etat precedent lumiere ON).

2. Touche Timer

• Le réglage par défaut du timer est de 10 minutes et il peut être ajusté entre 60 minutes et 1 minute.
• Le tempsprogramme par défaut est de 10 minutes et il peut être ajusté entre 1 minute et 60 minutes.
• Àprous avoir appuyé sur la touche "Timer", le système entre dans la modalité de réglage et l'utilisateur peut régler le temps de compte à rebours du timer en utilisant les touches "+" et "- dans les 5 secondes.
• Sieldom réglage n'est effectué dans les 5 secondes suivant la sélection de la fonction "Timer" ou le réglage du temps, le compte à rebours commence.
• Durant le setup du "Timer", les touches "+" et "-" sont dédiées à la temporisation et ne font pas varier la vitesse du moteur.
• Une fois le compte à rebours commencer, il peut être annulé en appuyant sur la touche "Timer".

3. Display

• Montre l'etat de la hotte.
• Quand la hotter n'est pas en fonction, le display s'allume a faible intensité.
  En appuyant sur n'importe qu'elle touche, le display s'illumine a force intensité.
• Quand la hotte est en fonction, le display s'allume à forté intensité.
  Si aucune touche n'est enforcée pendant 1 minute, le display s'illumine de nouveau à faible intensité.

4. “-” Touche diminution vitesse / OFF

• Cette touche est utilisé pour diminuer la vitesse du moteur et pour éteindre la hotter.
• Le moteur s'eteint en appuyant sur la touche "- si la hotte se trouve à la première vitesse.
• Si le moteur se trouve à la deuxième vitesse et si l'on appuie sur la touche “-”, le moteur passé à la première vitesse.
• Si le moteur se trouve à la troisième vitesse et si l'on appuie sur la touche “-”, le moteur passée à la deuxième vitesse.

• Si le moteur se trouve à la quatrième vitesse et si l'on appuie sur la touche “-”, le moteur passée à la troisième vitesse.

• Si le moteur est eteint et que I'on appuie sur "-," le display s'illumine.

5. “+” Touche augmentation vitesse / ON

• Cette touche est utilisé pour augmenter la vitesse du moteur et pour allumer la hotte.
• Le moteur s'allume en appuyant sur la touche "+" si la hotter se trouve en OFF.
• Si le moteur se trouve à la première vitesse et si l'on appuie sur la touche "+" , le moteur passé à la deuxieme vitesse.
• Si le moteur se trouve à la deuxième vitesse et si l'on appuie sur la touche "+" , le moteur passée à la troisième vitesse.
• Si le moteur se trouve à la troisième vitesse et si l'on appuie sur la touche "+" , le moteur passé à la quatrième vitesse.
• Si le moteur se trouve à la quatrième vitesse et si l'on appuie sur la touche "+" un beep est émis.

Programmation Horloge

L'horloge peut etre reglee a tout moment a l'exception de quand la fonction timer est activee.
- L'horloge peut être visualisée dans le format 12 heures avec un temps de visualisation compris entre 1:00 et 12:59.
L'horloge peut être réglée en appuyant sur la touche "Timer" pendant 3 secondes, en agissant successivement sur les touches "+" et "- pour régler l'heure.
- L'utilisateur peut augmenter/diminuer l'heure par pas d'1 minute, mais si la pression des touches "+"/"" est de plus d'une seconde, l'augmentation/diminution se fera par 5 minutes.

Durant cette opération, le contrôle arrondit aux 5 minutes les plus proches.

• L'utilisateur peut terminer la phase de réglage de l'heure en appuyant sur la touche "Timer".
• ÀpRES 1 minute sans avoir appuyé sur aucune touche, le contrôle accepte la valeur régée et ajoute 1 minute à celle-ci et commence à compter.

Signal saturation Filtres anti-graisses (En option)

• Àprous 40 heures de fonctionnement du moteur, apparait sur le display l'indication "Grease Filter" si le moteur est allumé.

Quand ce signal apparait sur le display, le filtre installe. doit etre lavé.
Pour remetre a zéro le signal de saturation des filtres, l'utilisateur doit appuyer sur la touche "+" pendant 5 secondes, après quoi, le signal "Grease Filter" disparait et le display montre l'etat de fonctionnement.

Signal saturation Filtre au Carbone (En option)

• ÀpRES 120 heures de fonctionnement du moteur, apparait sur le display l'indication "Charcoal Filter" si le moteur est allumé. Quand ce signal apparait sur le display, le filtré à charbon installé doit être remplace ou réactivé.
  Pour remetre a zéro le signal de saturation des filtres, l'utilisateur doit appuyer sur la touche "- pendant 5 secondes, après quoi, le signal "Charcoal Filter" disparait et le display montre I'etat de fonctionnement.

Activation/Désactivation signal acoustique

• Les signaux sonores peuvent être activés ou désactivés en appuyant sur la touche "Lumière" pendant 5 secondes.

• Si le signal sonore est activé, un son est émis et le symbole "Snd" doit apparaître sur le display pendant 3 secondes.

• Si le signal sonore est désactivé, le symbole "Snd" doit apparaître sur le display pendant 3 secondes et aucun son ne doit être émis.

Activation/Désactivation signal Filtre Charbon (version Filtrante)

• L'activation et la désactivation du signal saturation filtre charbon peut être régle en appuyant simultanément pendant 5 secondes sur les touches "-e "+"".
  L'activation ou la désaction doit être régée avec moteur et lampes OFF.
• Quand le signal Filtre Charbon est désacté, l'alarme est déshabilitée.

Alarme Température

• La hotte est équipée d'un détector de température qui active le moteur en troisieme vitesse dans le cas ou la température de la zone environnante soit trop élevé (supérieure à 149^ F ou 65^ C).
  Si le moteur est OFF ou en premiere vitesse, et si l'alarme intervient, le moteur se positionne automatiquement à la troisième vitesse et sur le display apparaitra le signal "CarE".
• Durant cet état, l'utilisateur peut uniquement augmenter la vitesse du moteur.
• Quand la température returne sous le seuil d'alarme, le moteur returne dans sa condition précédente à l'alarme.

Entretien

Attention! Avant toute opération de nettoyage ou d'entretien, débrancher la hotte du circuit électrique en enlevantla prise ou en coupant l'interrupteur général de I'habitation.

Nettoyage

Ne pas vaporiser de nettoyants directement sur le panneau de contrôle lors du nettoyage de la Hotte

La hotte doit être régulièrement nettoyée à l'intérieur et à l'extérieur (au moins à la même fréquence que pour l'entretien des filtres àGRAISE). Pour le nettoyage, utiliser un chiffon humidifié avec un détergent liquide neutre. Ne pas utiliser de produit contenant des abrasifs.

NE PAS UTILISER D'ALCOOL!

ATTENTION:

Il y a risque d'incendie si vous ne respectez pas les instructions concernant le nettoyage de l'appareil et le remplacement ou le nettoyage du filtré.

La responsabilité du constructeur ne peut enaucun cas etre engagée dans le cas d'un endommagement du moteur ou d'incendie liés à un entretien négligé ou au non respect des consignes de sécurité precedemment mentionnées.

Filtre àGRAISE

Il retient les particules deGRAISE issues de la cuisson.

Le filtré doit être nettoyé une fois par mois avec des déterments non agressifs, à la main ou dans le lave-vaisse à faibles températures et cycle rapide.

Le lavage du filtrte anti-graisse métallique au lave-vaisselle peut en provoquer la décoloration. Toutefois, les caractéristiques de filtrage ne seront enaucun cas modifiées.

Pour démonter le filtré anti-graisse, tirer la poignée de décrochement à ressort.

Remplacement des ampôules

ATTENTION

Avant de replacer les lampes, couper le courant au niveau de la boîte à fusible et verrouiller cette dernière pour prévenir tout risque qu'on remette le courant accidentellement.

NOTE: Couper l'aspiration et les lampes. Laisser les lampes refroidir avant de les manipuler. Si les nouvelles ampoules ne fonctionnent pas, s'assurer qu'elles sont insérées correctement avant d'appeler le service clientèle.

Remplacer les ampoules

• Enlever l'ampoule défectueuse (tourner dans le sens inverse des aiguilles d'une montre) et la replacer avec une nouvelle ampoule halogène de 120 Volt, 50 Watt (maximum), 50^ prévue pour une base GU10, et convenant pour une utilisation dans les lampadaires.

Filtres à charbon

Si le système n'a pas d'évacuation vers l'extérieur, l'air va circuler à travers des filtres à charbon jetables qui vont aider à éliminer fumée et odeurs.

Les filtres à charbon ne doivent pas être nettoyés.

Ils doivent etre remplaces.

Les filtres à charbon sont fixés à l'intérieur de chaque filtre anti-graisse (les instructions de montage sont incluses dans le kit de filtre à charbon).

Les filtres à charbon doivent être remplacés après 4 à 6 mois en fonction de l'utilisation de la hotte.

NOTE: NE PAS rincer, ou mesure les filtres à charbon au lave-vaisse.

NOTE : Les filtres à charbon NE sont PAS inclus dans la hotte.

Ils doivent être commandés chez vous revendeur.

Commander le kit nécessaire en spécifient votre modele de hotte et sa largeur.

PlACEMENT DU FILTRÉ AU CHARBON

(Accessoires de recyclage d'air)

Placer le matelas du filtrre au charbon sur le cote supérieur de chaque filtrte anti-graisse.

Utiliser les ressorts fournis pour le fixer en place.

Remarque: Lorsque vous le retirerez pour le remplacer par un autre, n'enlever pas les ressorts de fixation, poussez-les simplement et faites-les tourner vers l'extérieur.

Garantie

GARANTIE DE DEUX ANS ELICA North America

POUR OBTENIR UN DEPANNAGE SOUS GARANTIE

Le propriétaire doit désenter une preuve de la date d'achat. Garder une copie de votre preuve d'achat datee (ticket de caisse) de façon a pouvoir bénéficier du service après-vente sous garantie.

GARANTIE PIECES DE RECHANGE ET MAIN D'OEUVRE

Pendant une période d' deux (2) ans à partir de la date d'achat, Elica s'engage à fournir gratuitement les pieces de rechange ou les composants autres que les recharges ayant des defaults de fabrication.

Durant cette garantie d' deux (2) ans, Elica fournira également gratuitement, toute la main d'oeuvre et le service à domicile pour remplacer d'eventuelles pieces defectueuses.

CE QUE LA GARANTIE NE COUVRE PAS

• Dégat ou panne du produit causé par un accident ou un cas de force majeure tels que inondation, incendie ou tremblement de terre.
• Dégat ou panne du produit causé par modification du produit ou utilisation de pieces pas d'origine.
• Dégat ou panne du produit causé lors de la livraison, de la manipulation ou de l'installation.
• Dégât ou panne du produit cause par une mauvaise utilisation.
• Dégat ou panne du produit causé par un remplacement des fusibles ou une remise en fonction des disjoncteurs par le propriétaire.
• Dégat ou panne du produit causé par une utilisation du produit pour raison commerciale.
• Déplacement à domicile pour explication d'utilisation ou d'entretien.
• Ampoules, filtres métalliques ou au charbon et toute autre piece consommable.
• Usure normale.
• Usure due à une mauvaise utilisation du propriétaire, un entretien incorrect, une utilisation de substances nettoyantes corrosives ou abrasives et produits de nettoyage pour four.

QUIEST COUVERT

Cette garantie s'etend à l'acheteur original de produits achetés pour un usage domestique habituel en Amérique du Nord (Y compris Etats Unis, Guam, Porto Rico, les Iles virgines Américaines & le Canada).

Cette garantie n'est pas transférable et vaut uniquement pour l'acheteur original et ne s'étend pas aux propriétaires successifs du produit. Cette garantie vaut expressément en lieu et place de toute autre garantie, expresses ou sous-entendue, mais ne limite pas toute autre garantie sous-entendue de marchandage ou adaptation dans un but particulier et toute autre obligation de la part de Elica North America, étant entendu, cependant, que si la réclamation pour garanties sous-entendues n'est pas applicable aux yeux de la loi en vigueur, la durée de toute garantie sous-entendue émanant de la loi doit être limitée à deux (2) ans à partir de la date d'achat du produit ou à une période plus longue selon ce que dit la loi en vigueur.

Cette garantie ne couvre pas tout degat particulier, accidentel et/ou consecutif, ni les pertes et profits, a charge du proprieteire, des ses clients et/ou des utilisateurs Des produits.

QUI CONTACTER

Pour obtenir un Service Apre's-vente durant la Garantie ou pour toute autre Question liée au Service Apre's-vente

Appeler:

ServiceAprès-venta autorisé Elica North America au [phone]

Ou écrite à:

Elica North America, A l'Attention du Service Client, 222 Merchandise Mart Plaza Suite 947, Chicago, IL 60654 USA

Spanish

Contenido

vertical u horizontal o pourrait ser instalada en
