HDMR1014K - Convertisseur audio/vidéo Monacor - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Répéteur HDMI / Convertisseur audio/vidéo
Marque	Monacor
Modèle	HDMR1014K
Catégorie	Convertisseur audio/vidéo
Taux de transmission max	18 Gbit/s
Prise entrée	HDMI type A
Prise sortie	HDMI type A
Alimentation	5 V, 300 mA via mini USB
Consommation	1,5 W
Longueur de câble max (Full HD)	30 m
Longueur de câble max (Ultra HD 4K)	20 m
Dimensions	49 × 16 × 31 mm
Poids	46 g
Matériau du boîtier	Plastique
Température de fonctionnement	0 – 40 °C
Nettoyage	Chiffon sec et doux, pas de produits chimiques ou d'eau
Sécurité	Utilisation en intérieur, protéger des projections d'eau et de l'humidité élevée
Conformité	Directives UE (symbole CE)
Garantie	Caduque en cas de mauvaise utilisation ou réparation non autorisée
Élimination	Recyclage en fin de vie (dépôt en usine de recyclage)

FOIRE AUX QUESTIONS - HDMR1014K Monacor

Comment brancher le répéteur HDMI ?

Reliez la source de signal (ex. lecteur Blu-ray) à l'entrée HDMI In via un câble HDMI court. Reliez la sortie HDMI Out au téléviseur ou projecteur. Branchez le câble USB fourni à la prise DC 5V et à un bloc secteur USB (ex. PSS-1005USB). La LED rouge s'allume pour indiquer la mise sous tension.

Le répéteur nécessite-t-il une alimentation externe ?

Oui, l'alimentation se fait via le port mini USB. Un bloc secteur USB (non fourni, modèle recommandé PSS-1005USB) peut être nécessaire si la source ne fournit pas assez de courant. La consommation est de 5 V / 300 mA.

Quelle est la longueur de câble maximale supportée ?

Avec le répéteur, la longueur totale de câble HDMI peut atteindre 30 m pour des signaux Full HD et 20 m pour des signaux Ultra HD 4K, sans perte de qualité.

Ce répéteur est-il compatible avec la 4K ?

Oui, il supporte les signaux Ultra HD 4K avec un taux de transmission jusqu'à 18 Gbit/s. La longueur de câble maximale en 4K est de 20 m.

Puis-je l'utiliser pour transmettre uniquement le son ?

Le répéteur régénère et amplifie les signaux audio et vidéo ensemble via HDMI. Il ne peut pas séparer l'audio de la vidéo. Pour une transmission audio seule, utilisez un adaptateur adapté.

Que signifie la LED rouge ?

La LED rouge témoin de fonctionnement brille lorsque l'appareil est correctement alimenté. Si elle ne s'allume pas, vérifiez la connexion USB et le bloc secteur.

Comment nettoyer le répéteur ?

Utilisez uniquement un chiffon sec et doux. N'utilisez jamais de produits chimiques ou d'eau qui pourraient endommager l'appareil.

Que faire si l'image ne s'affiche pas ?

Vérifiez que tous les câbles HDMI sont bien branchés et que le répéteur est alimenté (LED rouge). Essayez de réduire la longueur des câbles ou d'utiliser des câbles de meilleure qualité. Assurez-vous également que la source et l'affichage sont allumés.

Ce répéteur est-il réparable par l'utilisateur ?

Non, l'appareil ne contient aucune pièce réparable par l'utilisateur. Toute ouverture ou tentative de réparation annule la garantie. Confiez-le à un technicien habilité en cas de problème.

Comment éliminer le répéteur en fin de vie ?

Ne le jetez pas aux ordures ménagères. Déposez-le dans une usine de recyclage adaptée pour contribuer à une élimination non polluante, conformément aux directives sur les déchets électroniques.

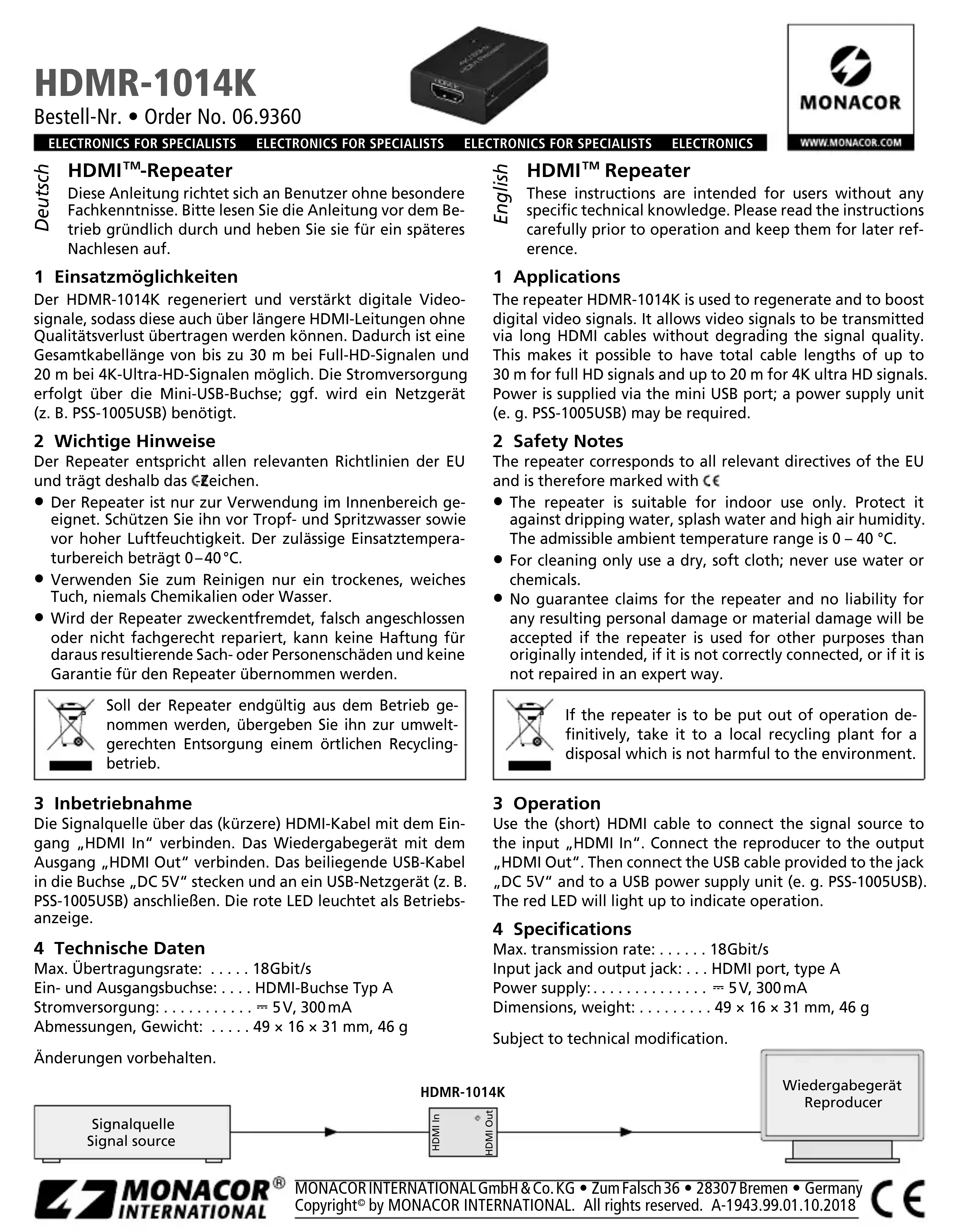

MODE D'EMPLOI HDMR1014K Monacor

Répéteur de signal HDMI™

Cette notice s'adresse aux utilisateurs sans connaissances techniques particulières. Veuillez lire la présente notice avec attention avant le fonctionnement et conservez-la pour pouvoir vous y reporter ultérieurement.

1 Possibilités d'utilisation

Le HDMR-1014K régénère et amplifie les signaux digitaux vidéo permettant ainsi une transmission sans perte de qualité via de longs câbles HDMI. Ainsi, on peut atteindre une longueur totale de câble jusqu'à 30 m pour des signaux Full HD et 20 m pour des signaux Ultra HD 4K. L'alimentation se fait via le port mini USB ; éventuellement un bloc secteur (par exemple PSS-1005USB) est nécessaire.

2 Conseils de sécurité

Le répéteur répond à toutes les directives nécessaires de l'Union européenne et porte donc le symbole €€

• Le répéteur n'est conçu que pour une utilisation en intérieur. Protégez-le de tout type de projections d'eau, des éclaboussures et d'une humidité élevée de l'air. La plage de température de fonctionnement autorisée est de 0 – 40 °C.
• Pour le nettoyage, utilisez uniquement un chiffon sec et doux, en aucun cas de produits chimiques ou d'eau.
• Nous déclinons toute responsabilité en cas de dommages matériels ou corporels résultats si le répéteur est utilisé dans un but autre que celui pour lequel il a été conçu, s'il n'est pas correctement branché ou s'il n'est pas réparé par un technicien habilité ; en outre, la garantie deviendrait caduque.

Lorsque le répéteur est définitivement retiré du service, vous devez le déposer dans une usine de recyclage adaptée pour contribuer à son élimination non polluante.

CARTONS ET EMBALLAGE PAPIER À TRIER

3 Fonctionnement

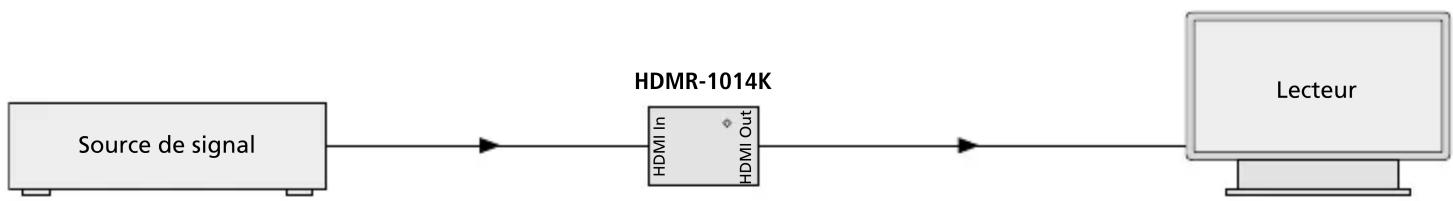

Reliez la source de signal à l'entrée «HDMI In» via le cordon HDMI (court). Reliez le lecteur à la sortie «HDMI Out». Branchez le cordon USB livré à la prise «DC 5V» et à un bloc secteur USB (par exemple PSS-1005USB). La LED rouge, témoin de fonctionnement, brille.

4 Caractéristiques techniques

Taux de transmission max. . . . 18 Gbit/s

Prise entrée et sortie ..... prise HDMI, type A

Alimentation .... = 5 V, 300 mA

Dimensions, poids .... 49 × 16 × 31 mm, 46 g

Tout droit de modification réservé.

