Type de produit	Convertisseur audio/vidéo stéréo vers mono
Marque	Monacor
Modèle	SMC-1
Catégorie	Convertisseur audio/vidéo
Entrées	2 × RCA (stéréo)
Sorties	2 × RCA (mono)
Impédance d'entrée	4,7 kΩ
Alimentation	Aucune (passif)
Utilisation	Intérieur uniquement
Plage de température ambiante	0–40 °C
Entretien et nettoyage	Chiffon sec et doux, pas de produits chimiques
Consignes de sécurité	Protéger des éclaboussures, humidité élevée ; utilisation conforme
Fin de vie	Apporter en usine de recyclage
Garantie	Annulée en cas de mauvaise utilisation ou réparation non autorisée

FOIRE AUX QUESTIONS - SMC1 Monacor

Comment brancher le convertisseur SMC-1 ?

Reliez les prises IN à la sortie de la source de signal stéréo, puis une prise OUT à l'entrée d'un appareil mono. Les deux sorties OUT sont identiques.

Le SMC-1 nécessite-t-il une alimentation électrique ?

Non, le convertisseur est passif et ne nécessite aucune alimentation.

Quel est le rôle du convertisseur SMC-1 ?

Il mixe les deux signaux stéréo (gauche et droite) en un seul signal mono, permettant de connecter une source stéréo à un appareil mono (amplificateur PA, enceinte active, etc.).

Puis-je utiliser le SMC-1 en extérieur ?

Non, le convertisseur est conçu uniquement pour une utilisation en intérieur. Protégez-le des éclaboussures, des projections d'eau et d'une humidité élevée.

Comment nettoyer le convertisseur ?

Utilisez uniquement un chiffon sec et doux. N'utilisez jamais de produits chimiques ou d'eau.

Quelle est l'impédance d'entrée du SMC-1 ?

L'impédance d'entrée est de 4,7 kΩ.

Puis-je connecter plusieurs appareils mono en même temps ?

Oui, les deux sorties OUT sont disponibles ; vous pouvez brancher deux appareils mono simultanément.

Le signal audio est-il dégradé par le convertisseur ?

Le SMC-1 est passif et ne dégrade pas le signal ; il combine simplement les deux canaux en un seul.

Que faire si le convertisseur ne fonctionne pas ?

Vérifiez les connexions et que les appareils sont correctement branchés. Si le problème persiste, contactez un réparateur habilité.

Comment éliminer le convertisseur en fin de vie ?

Déposez-le dans une usine de recyclage locale pour une élimination non polluante.

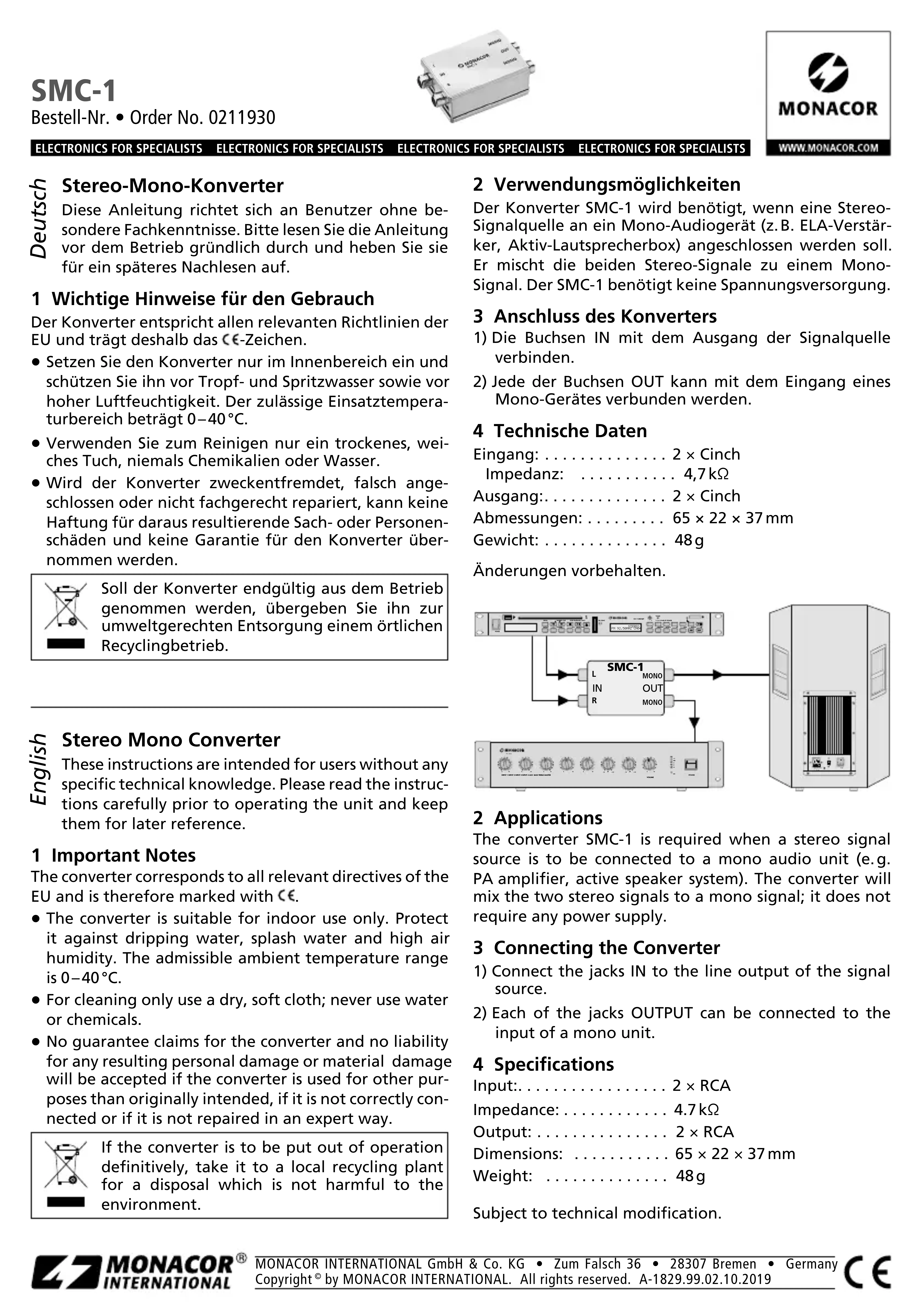

MODE D'EMPLOI SMC1 Monacor

Convertisseur stéréo mono

Cette notice s'adresse à l'utilisateur sans connaissance technique particulière. Veuillez lire la présente notice avant le fonctionnement et conservez-la pour pouvoir vous y reporter ultérieurement.

1 Conseils importants d'utilisation

Le convertisseur répond à toutes les directives nécessaires de l'Union européenne et porte donc le symbole €€.

• Le convertisseur n'est conçu que pour une utilisation en intérieur. Protégez-le des éclaboussures, de tout type de projections d'eau et d'une humidité d'air élevée. La plage de température ambiante admissible est de 0–40°C.
• Pour le nettoyage, utilisez uniquement un tissu sec et doux, en aucun cas de produits chimiques ou d'eau.
• Nous déclinons toute responsabilité en cas de dommages corporels ou matériels résultants si le convertisseur est utilisé dans un but autre que celui pour lequel il a été conçu, s'il n'est pas correctement branché ou s'il n'est pas réparé par une personne habilitée ; de même, la garantie deviendrait caduque.

Lorsque le convertisseur est définitivement retiré du service, vous devez le déposer dans une usine de recyclage de proximité pour contribuer à son élimination non polluante.

Italiano

2 Possibilités d'utilisation

Le convertisseur SMC-1 est nécessaire lorsqu'une source de signal stéréo doit être reliée à un appareil audio mono (par exemple amplificateur PA, enceinte active). Il mixe les deux signaux stéréo en un signal mono. Le SMC-1 ne nécessite pas d'alimentation.

3 Branchement du convertisseur

1) Reliez les prises IN à la sortie de la source de signal.
2) Chacune des prises OUT peut être reliée à l'entrée d'un appareil mono.

4 Caractéristiques techniques

Entrée : 2 × RCA

Impédance : ..... 4,7 kΩ

Sortie :.... 2 × RCA

Tout droit de modification réservé.
