Type de produit	Pilote LED à tension de sortie constante
Marque	SLV
Modèle	470549
Tension nominale	220-240 V ~ 50/60 Hz
Courant nominal (à 230 V)	730 mA
Facteur de puissance	0,98
Plage de charge partielle	0-150 W
Tension de sortie constante	24 Vdc SELV
Courant secondaire max.	6,25 A
Classe de protection	I
Protection contre courts-circuits et surcharges	Mise hors circuit électronique à redémarrage automatique
Température ambiante	-20°C à +50°C
Température du boîtier (point tc) max.	70°C
Sécurité à vide	Garantie
Normes	EN 61347, EN 62384
Compatibilité électromagnétique	EN 61547, EN 55015, EN 61000-3-2, EN 61000-3-3
Entretien	Aucune pièce nécessitant entretien, ne pas ouvrir
Installation	Réservée à un expert en électrotechnique, mise hors tension requise

FOIRE AUX QUESTIONS - 470549 SLV

Quels types de LED puis-je utiliser avec ce pilote ?

Ce pilote est conçu pour des LED nécessitant une tension constante de 24 Vdc et une puissance totale jusqu'à 150 W. Assurez-vous que la tension et la puissance des LED sont compatibles.

Puis-je utiliser ce pilote avec un variateur ?

Non, ce pilote LED ne peut pas être réglé via un variateur électronique, que ce soit en fin ou en début de phase. Utilisez-le uniquement avec une alimentation fixe.

Comment installer le pilote LED ?

L'installation doit être effectuée par un expert en électrotechnique. Mettez l'installation hors tension avant toute intervention. Montez les circuits primaires et secondaires en évitant qu'ils ne se croisent. Avant d'enclencher la tension, vérifiez que les LED sont entièrement précâblées et branchées.

Que faire en cas de court-circuit ou de surcharge ?

Le pilote se déclenche automatiquement en cas de court-circuit ou de surcharge. Il n'est pas équipé d'un fusible classique, donc le circuit de charge n'est pas défait. Dès que la panne est réparée, le pilote se réenclenche automatiquement.

Quelles sont les températures de fonctionnement ?

La température ambiante doit être comprise entre -20°C et +50°C. La température du boîtier (point tc) ne doit pas dépasser 70°C. En cas d'encastrement, assurez une dissipation thermique adéquate.

Quelle est la tension de sortie de ce pilote ?

La tension de sortie est constante à 24 Vdc SELV (très basse tension de sécurité). Le courant secondaire maximal est de 6,25 A.

Dois-je entretenir le pilote ?

Non, l'appareil ne contient aucune pièce nécessitant un entretien. Il ne peut pas être ouvert. En cas de dysfonctionnement, remplacez-le.

Quelles sont les normes respectées ?

Ce pilote est conforme aux normes EN 61347 et EN 62384 pour la sécurité, et aux normes CEM EN 61547, EN 55015, EN 61000-3-2, EN 61000-3-3.

Puis-je utiliser ce pilote à l'extérieur ?

L'installation doit être réalisée à l'intérieur ou dans un boîtier adapté. Le pilote n'est pas conçu pour une exposition directe aux intempéries. Respectez les conditions d'installation décrites dans la notice.

Que faire si le pilote chauffe excessivement ?

En cas de température excessive due à des sources externes de chaleur ou à une couverture, la fonction sera interrompue. Le pilote se réenclenche automatiquement après refroidissement. Assurez une bonne dissipation thermique et ne dépassez pas les températures maximales.

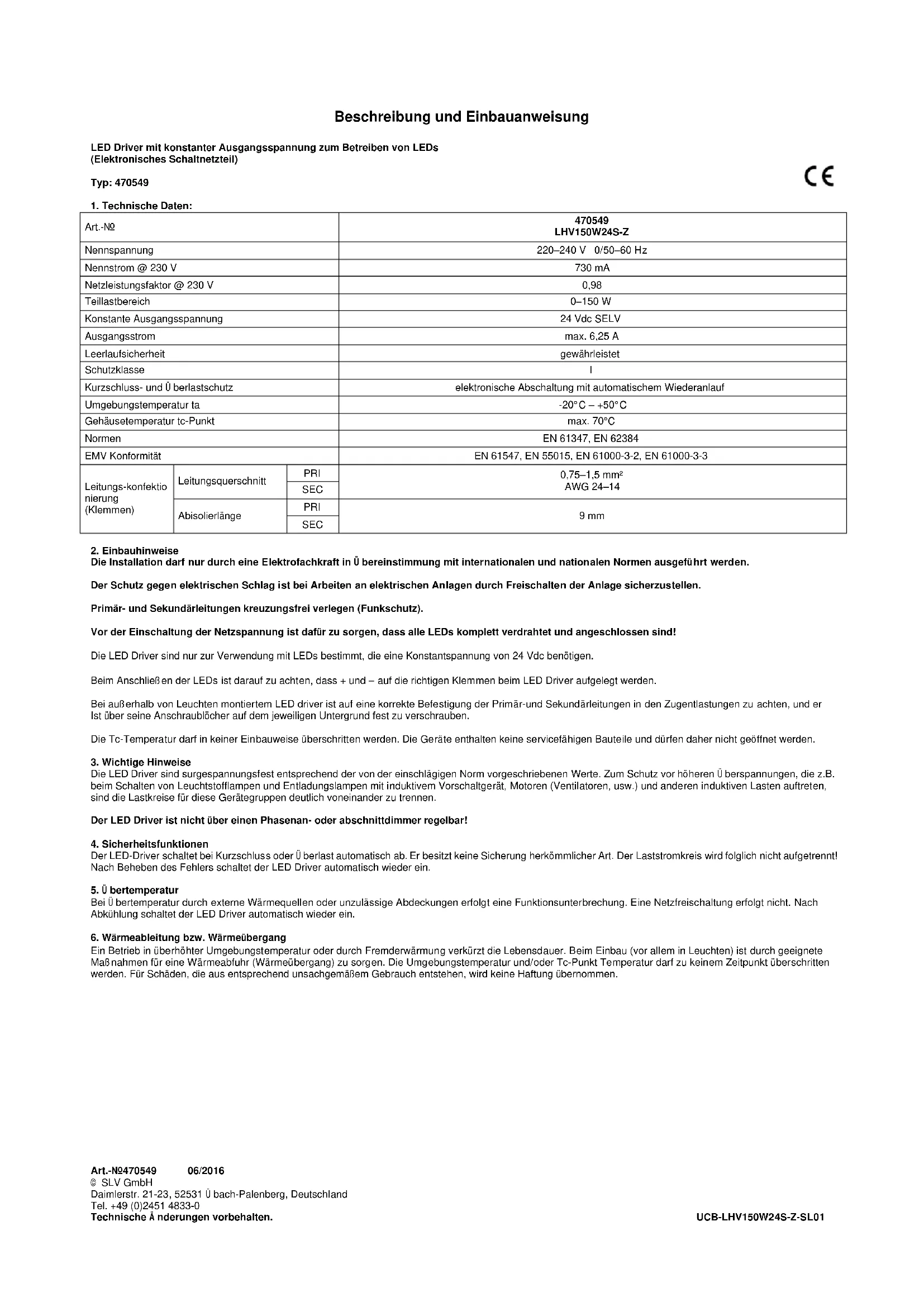

MODE D'EMPLOI 470549 SLV

Description et instructions de montage

Pilote de diodes à tension de sortie constant pour l'utilisation de diodes (Bloc d'alimentation électronique)

Type: 470549

CE

1. Caractéristiques techniques:

No. de commande			470549LHV150W24S-Z
Tension nominale			220–240 V 0/50–60 Hz
Courant nominal @ 230 V			730 mA
Facteur de puissance @ 230 V			0,98
Plage de charge partielle			0–150 W
Tension de sortie constante			24 Vdc SELV
Courant secondaire			max. 6,25 A
Sécurité à vide			garantie
Classe de protection			I
Protection contre les courts-circuits et les surcharges			mise hors circuit électronique à redémarrage automatique
Température ambiante ta			-20°C – +50°C
Température du boî tier (point tc)			max. 70°C
Norms			EN 61347, EN 62384
Compatibilité électromagnétique			EN 61547, EN 55015, EN 61000-3-2, EN 61000-3-3
Câble(Bornes)	Diamètre de conducteur	PRI	0,75–1,5 mm ^2 AWG 24–14
		SEC
	Longeur d'alimentation	PRI	9 mm
		SEC

2. Conseil pour l'encastrement

L'installation ne doit être effectuée que par un expert en électrotechnique et en conformité avec les normes nationales et internationales.

Lors de travaux aux installations électriques, la protection contre les décharges électriques doit être assurée en mettant l'installation hors tension.

Monter les circuits primaires et secondaires en évitant qu'ils ne se croissent (protection contre le parasitage).

Avant de l'enclenchement de la tension de réseau veiller à ce que les LEDs soient entièrement précablées et branchées!

Les LED drivers sont uniquement conçus pour être utilisés avec des diodes nécessitant un tension constant de 24 Vdc.

Lors du branchement des LEDs, veiller à ce que le + et le – soient fixés sur les bornes correspondantes du LED driver.

Lorsque le Convertisseur LED est fixé à l'extérieur du luminaire, veiller à ce que les circuits primaire et secondaire soient correctement fixés dans les colliers. Ce LED driver doit être fermement maintenu sur son support par des vis placées dans les trous de vissage.

Indépendamment du type d'installation, la température tc ne doit pas être dépassée. Les appareils ne contiennent pas de pièces nécessitant un entretien et, de ce fait, ne peuvent pas être ouverts.

3. Remarques importantes

Nos LED drivers résistent à la tension surge au-delà des valeurs prescrites par la norme afférente. Pour assurer la protection contre les surtensions supérieures qui se forment, par ex. lors de l'allumage de lampes fluorescentes et de lampes à décharge à ballast à induction, de moteurs (ventilateurs, etc.) et autres charges inductives, les circuits de charge de ces groupes d'appareils doivent être clairement séparés les uns par rapport aux autres.

Le pilote de diodes ne peut être réglé via un variateur électronique en fin ou en début de phase!

4. Fonction de sécurité

Le LED-Driver se déclenche automatiquement en cas de court-circuit ou de surcharge. Il n'est pas équipé d'un fusible classique. De ce fait, le circuit de charge n'est pas défait ! Dès que la panne est réparée, le LED Driver se réenclenche automatiquement.

5. Température excessive

En cas de température excessive par des sources extérieures de chaleur ou des couvertures interdites la fonction sera interrompue. Les forces ne seront pas déconnectées. LED driver se réenclenche automatiquement.

6. Déviation de chaleur ou, le cas échéant, transmission de chaleur.

Toute utilisation en cas de température d'ambiance excessive, ou de réchauffement extérieur, réduit la durée de vie. En cas d'encastrement (notamment dans des luminaires), il faut assurer la dissipation (le transfert) thermique en prenant des mesures adéquates. La température ambiante et/ou la température point tc ne peuvent être dépassées en aucun cas. Nous n'assumons aucune responsabilité pour des dégâts survenus suite à une utilisation non conforme.
