Type de produit	Pilote LED (LED driver)
Marque	SLV
Modèle	470539
Tension nominale	220-240V 50-60Hz
Tension de sortie	12VDC SELV (constante)
Courant de sortie max. par canal	1.67A
Puissance max. par canal	20W
Nombre de canaux	3
Entrée de commande 1-10V	Oui, pour piloter les 3 canaux
Protection contre la marche à vide	Garantie
Protection contre surcharge et court-circuit	Coupure électronique avec réenclenchement automatique
Température ambiante ta	-20°C à +50°C
Température du point de mesure Tc	60°C
Arrêt en cas de surtempérature	Oui, par thermostat intégré
Conformité EMV	EN 61547, EN 55015, EN 61000-3-2, EN 61000-3-3
Normes de sécurité	EN 61347-1, EN 61347-2-13, EN 62384
Classe de protection	I
Section de câble primaire	Min. H03VV-F 3x0,75mm²
Section de câble secondaire	Min. H03VV-F 4x0,5mm²
Section de câble de commande	Min. H03VV-F 4x0,5mm²
Diamètre de conducteur admissible	0,5 - 1,5mm² (AWG 20-16)
Longueur de dénudage	9mm
Entretien	Aucune pièce nécessitant entretien, ne pas ouvrir
Installation	Par électricien qualifié, couper l'alimentation avant intervention
Réparabilité	Aucune pièce réparable, ne pas ouvrir

FOIRE AUX QUESTIONS - 470539 SLV

Comment installer le pilote LED SLV 470539 ?

L'installation doit être réalisée par un électricien qualifié conformément aux normes nationales et internationales. Avant toute intervention, coupez l'alimentation secteur. Respectez les sections de câble indiquées et séparez les circuits primaires et secondaires pour éviter les parasites. Fixez solidement le boîtier avec des vis dans les trous prévus.

Quelle est la tension de sortie de ce pilote ?

Le pilote fournit une tension constante de 12 VDC (SELV). Il est conçu pour des LED nécessitant exactement 12 V.

Puis-je utiliser ce pilote avec des LEDs de 24V ?

Non, le modèle 470539 délivre uniquement 12 VDC. Pour du 24V, utilisez la référence 470540.

Comment brancher la commande 1-10V ?

Connectez un contrôleur 1-10V aux entrées de commande dédiées. Cela permet de piloter les 3 canaux PWM pour varier l'intensité lumineuse des LED connectées.

Que faire en cas de court-circuit ?

Le pilote est protégé électroniquement : en cas de court-circuit ou surcharge, il se coupe automatiquement. Une fois le défaut éliminé, il se réenclenche automatiquement. Aucun fusible à changer.

Quelle est la température maximale ambiante ?

La température ambiante (ta) ne doit pas dépasser +50°C ni être inférieure à -20°C. La température du point Tc (sur le boîtier) est limitée à 60°C.

Puis-je utiliser ce pilote à l'extérieur d'un luminaire ?

Oui, mais il doit être monté sur une surface stable, à l'abri des intempéries et avec une bonne évacuation de la chaleur. Utilisez les trous de fixation prévus et respectez les distances de sécurité.

Comment évacuer la chaleur ?

Assurez une ventilation suffisante autour du pilote. En cas d'encastrement dans un luminaire, prévoyez des mesures de dissipation thermique. Ne dépassez pas la température Tc indiquée sur le boîtier.

Ce pilote est-il compatible avec des LEDs dimmables ?

Oui, grâce à l'entrée de commande 1-10V qui permet un gradation analogique. Assurez-vous que vos LEDs supportent ce type de dimming.

Que signifie 'protection contre la marche à vide' ?

Cela garantit que le pilote ne s'endommage pas si aucune LED n'est connectée à sa sortie. Il reste en sécurité sans charge.

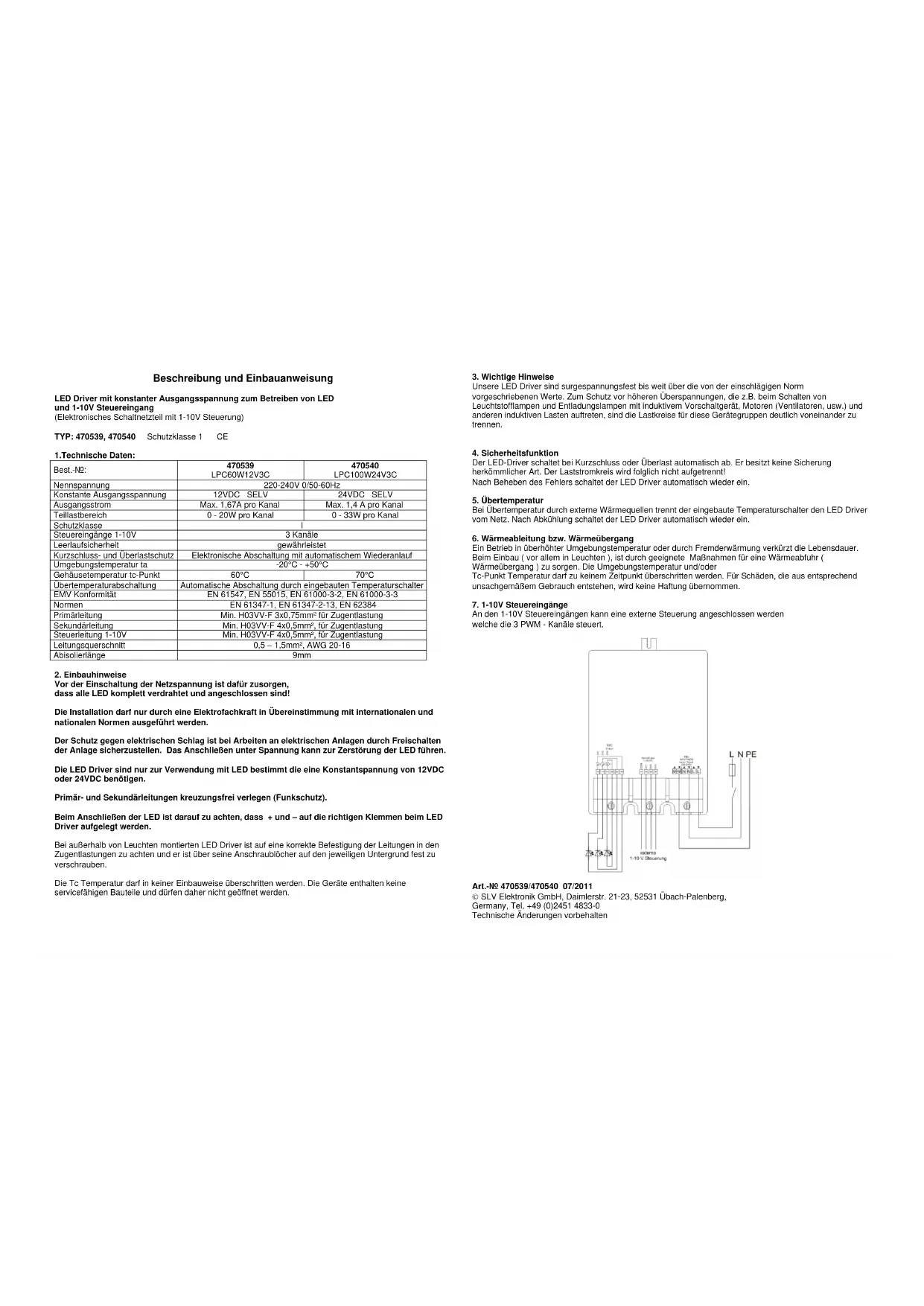

MODE D'EMPLOI 470539 SLV

Description et instructions de montage

Driveur DEL avec une tension de sortie constante pour faire fonctionner le DEL Et entree de commande de 1-10V

(Alimentation a découvertélectronique avec pilotage de 1-10v)

TYPE:470539,470540 Classe de protection 1 CE

1. Caracteristiques techniques:

No. de commande:	470539LPC60W12V3C	470540LPC100W24V3C
Tension nominale	220-240V 50-60Hz
Tension de sortie constante	12VDC SELV	24VDC SELV
Courant de sortie	Max. 1.67A par canal	Max. 1.4A par canal
Etendue de surcharge partielle	0 - 20W par canal	0 - 33W par canal
Classe de protectionentretés de commande 1-10V	3 canaux
Protection contre une marche à vide	Garantiert
Protection contre la surcharge et lescourts-circuitss	Coupure électronique avec un recommendement automatique
Température ambiente ta	-20°C - +50°C
Température du Point de mesure Tcindiquée sur le boitier	60°C	70°C
Arrêt en cas de surtempérature	Arrêt automatique par l'interrupteur de température intégré
Conformité avec les normes EMV	EN 61547, EN 55015, EN 61000-3-2, EN 61000-3-3
Normes	EN 61347-1, EN 61347-2-13, EN 62384
Câble primaire	Min. H03VV-F 3x0,75mm², pour décharge de traction
Ligne secondaire	Min. H03VV-F 4x0,5mm², pour décharge de traction
Câble de commande	Min. H03VV-F 4x0,5mm², pour décharge de traction
Diamètre de conducteur	0,5 - 1,5mm², AWG 20-16
Longueur de câbles isolées	9mm

2. Conseil pour l'encastrement important

!!Avant de l'enclenchement de la tension de réseau veiller à ce que les diodes soient entierement précalabées et branchées!!

L'installation ne peut être placée que par un électricien de métier, en conformité avec les normes internationales et nationales.

Lors de travaux aux Installations électriques, la protection contre les décharges électriques doit être assurée en mettant l'installation hors tension. Une installation avec la tension, endommagerait le LED!

Le LED Driver ne peut être utilisé qu'avce des diodes qui nécessiter une tension constante de 12 VDC ou 24VDC.

Monter les circuits primaires et secondaires en évitant qu'ils ne se croissant (protection contre le parasitage).

Lors du branchement de la diode, veiller à ce que le + et le - soit fixés sur les bornes correspondantes du LED Driver.

Lorsque le LED Driver est fixé à l'extérieur du luminaire, veiller à ce que les lignes de rattachement et les lignes des lampes soient correctement fixés dans les coliers. Ce LED Driver doit être fermement maintainu sur son support par des vis placees dans les trous de vissage.

La temperature tc ne peut pasetre dépasée. Les appareils ne contennent pas de pieces nécessitant un entrelien et, de ce fait, ne peuvent pasetre ouverts.

3. Remarques importantes

Nos LED Driver résistant à la tension Surge au-delà des valeurs prescrites par la norme afférieante. Pour assurer la protection contre les surtensions supérieures qu se forment, par ex. lors de l'allumage de lampes fluorescentes et de lampes à décharge à ballast à induction, de moteurs (ventilateurs, etc.) et autres charges inductives, les circuits de charge de ces groupes d'appareils doivent être clairément séparés les uns par rapport aux autres.

4. Fonction de sécurité

Le ballast se déclenché automatique en cas de court-circuit ou de surcharge. Il n'est pas équipé d'un fusible classique. De ce fait, le circuit de charge n'est pas défait!

Attention: Avant du travail sur l'installation d'illumination il faut couper la tension du réseau.
Dés que la panne est réparée, le ballast se réconcéchée automatique.

5. Température excessive

En cas de température excessive due à des sources de chaleur externes, le thermostat Intégré solide le LED Driver du réseau. Dés que le refroidissement est achevelé, le ballast se réenclenché automatique.

6. Deviation de chaleur ou, le cas echeant, transmission de chaleur.

Toule utilisation en cas de température d'ambiance excessive, ou de rechaufflement extérieur, réduit la durée de vie. Lors de l'encastrement (surtout dans des appliquées lumineuses), veiller à assurer une évacuation de la chaleur (transmission de la chaleur) au moyen de mesures appropriées. La température ambiente et/ou la température point tc ne peuvent être dépassées en aucel cas. Nous n'assumons aucune responsabilité pour des dégats survenus suite a une utilisation non conforme.

7. Entrées de commandes de 1-10V

Aux Entrées de commandes de 1-10v, une commande extrema peut être connectée. Ce liè peut alors servir à piloter les canaux 3PWM.

No. de commande 470539/470540 07/2011

SLV Elektronik GmbH, Daimlerstr. 21-23, 52531 Übach-Palenberg, Germany, Tel.: [phone]

Sous reserve de modifications techniques
