Intitulé	Description
Type de produit	Pilote LED
Puissance maximale	100W
Tension d'entrée	220-240V AC
Tension de sortie	24V DC
Courant de sortie	4.2A
Dimensions	200 x 60 x 30 mm
Poids	0.5 kg
Certifications	CE, RoHS
Utilisation recommandée	Pour éclairage LED intérieur et extérieur
Température de fonctionnement	-20°C à +50°C
Protection	IP20 (intérieur), IP65 (extérieur)
Garantie	2 ans

FOIRE AUX QUESTIONS - 1002803 SLV

Qu'est-ce qu'un pilote LED SLV 1002803 ?

Le pilote LED SLV 1002803 est un dispositif qui régule l'alimentation électrique des lampes LED, garantissant une performance optimale et une durée de vie prolongée.

Comment installer le pilote LED SLV 1002803 ?

Pour installer le pilote, suivez les instructions fournies dans le manuel : assurez-vous de couper l'alimentation, connectez les fils selon le schéma de câblage, puis remettez l'alimentation en marche.

Que faire si le pilote LED ne s'allume pas ?

Vérifiez d'abord que l'alimentation est correctement branchée et que le circuit est fonctionnel. Si le problème persiste, testez le pilote avec une autre lampe LED compatible.

Le pilote LED SLV 1002803 est-il compatible avec toutes les lampes LED ?

Le pilote est conçu pour fonctionner avec des lampes LED qui respectent les spécifications de puissance et de tension indiquées dans le manuel. Veuillez vérifier la compatibilité avant l'installation.

Comment savoir si le pilote LED est défectueux ?

Si le pilote ne s'allume pas, fait des bruits étranges ou provoque un scintillement des lampes, il peut être défectueux. Testez-le avec une autre lampe LED pour confirmer le problème.

Quelle est la durée de vie du pilote LED SLV 1002803 ?

La durée de vie du pilote peut varier en fonction de son utilisation et des conditions environnementales, mais il est généralement conçu pour durer plusieurs milliers d'heures.

Puis-je utiliser ce pilote LED en extérieur ?

Le pilote LED SLV 1002803 est destiné à un usage intérieur. L'utilisation en extérieur peut endommager le produit et annuler la garantie.

Comment entretenir le pilote LED SLV 1002803 ?

Maintenez le pilote propre et exempt de poussière. Évitez l'humidité excessive et ne tentez pas de le démonter, sauf si cela est spécifiquement indiqué dans le manuel.

Où puis-je acheter un pilote LED SLV 1002803 de remplacement ?

Vous pouvez trouver le pilote LED SLV 1002803 dans les magasins d'électronique spécialisés, en ligne sur des sites de vente au détail ou directement sur le site du fabricant.

MODE D'EMPLOI 1002803 SLV

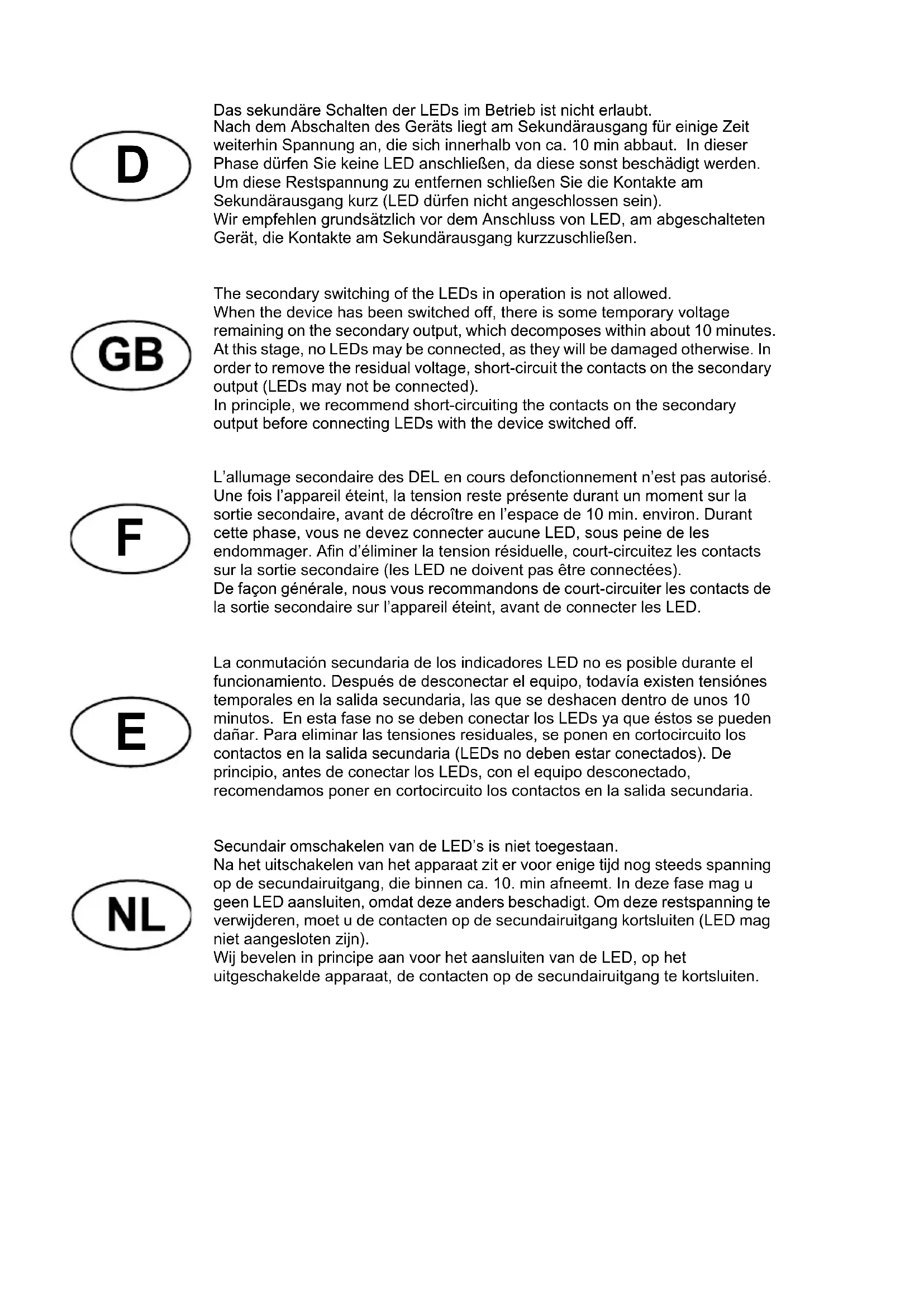

L'allumage secondaire des DEL en cours de fonctionnement n'est pas autorisé. Une fois l'appareil éteint, la tension reste présente durant un moment sur la sortie secondaire, avant de décroître en l'espace de 10 min. environ. Durant cette phase, vous ne devez connecter aucune LED, sous peine de les endommager. Afin d'éliminer la tension résiduelle, court-circuitez les contacts sur la sortie secondaire (les LED ne doivent pas être connectées).

De façon générale, nous vous recommandons de court-circuiter les contacts de la sortie secondaire sur l'appareil éteint, avant de connecter les LED.

Description et instructions de montage

Driver de LED (gradable avec un variateur à découvert en début ou en fin de phase) à courant de sortie constant pour l'utilisation de diodes (Bloc d'alimentation électronique)

Type: 1002803,464144,464147

1. Caractéristiques techniques:

No. de commande			1002803 G5LT15W350LR-Z	464144 G5LT15W500LR-Z	464147 G5LT15W700LR-Z
Tension nominale			220-240 V~ 50-60 Hz
Courant nominal @ 230 V			95 mA
Facteur de puissance @ 230 V			0,9 C
Plage de charge partielle			9,1-15 W 9-15 W 9,1-	14,7 W
Courant de sortie constant			350 mA 500 mA 700 mA
Tension secondaire			26-43 Vdc SELV	18-30 Vdc SELV	13-21 Vdc SELV
Tension en circuit ouvert 60 V 45 V 35 V
Sécurité à vide			garantie
Classe de protection			II
Variateur découvert			Gradateur à coupure de phase en aval
Protection contre les courts-circuits et les surcharges			Mise hors circuit électronique à redémarrage automatique
Température ambiente ta			-20 °C – +50 °C
Température du boîtier (point tc)			max. 90 °C (partie inférieure, cf. Schéma de connexion)
Norms			EN 61347, EN 62384, EN 62493
Compatibilité electromagnétique			EN 61547, EN 55015, EN 61000-3-2, EN 61000-3-3
Câble (Bornes)	Diamètre de conducteur	PRI	0,75-1,5 mm², AWG 18-16
		SEC	0,5-1,5 mm², AWG 20-16
	Longueur d'alimentation	PRI	6 mm
		SEC
	Longueur de cable	SEC	max. 2 m

2. Conseils pour l'encastrement

L'installation ne doit être effectuée que par un expert en électrotechnique et en conformité avec les normes nationales et internationales.

Lors de travaux aux installations électriques, la protection contre les décharges électriques doit être assurée en mettant l'installation hors tension.

Monter les circuits primaires et secondaires en évitant qu'ils ne se croisent (protection contre le parasitage).

La sortie maximale d'un câble de 2 m de long ne doit pas être dépassée.

Avant de l'enclenchement de la tension de réseau, veiller à ce que les LEDs soient entièrement préréglables et branchées!

Les LED drivers sont uniquement conçus pour être utilisés avec des diodes nécessitant un courant constant.

Les du branchement des LEDs, veiller à ce que le + et le - soient fixés sur les bornes correspondantes du LED driver.

Lorsque le LED driver est fixé à l'extérieur du luminaire, veiller à ce que les circuits primaire et secondaire soient correctement fixés dans les colliers. Ce LED driver doit être fermement maintenu sur son support par des vis placées dans les trous de vissage.

Indépendamment du type d'installation, la température Tc ne doit pas être dépassée. Les appareils ne contiennent pas de pièces nécessitant un entretien et, de ce fait, ne peuvent pas être ouverts.

3. Remarques importantes

Nos LED drivers résistent à la tension surge au-delà des valeurs prescrites par la norme en vigueur. Pour assurer la protection contre les surtensions supérieures qui se forment, par ex. lors de l'allumage de lampes fluorescentes et de lampes à décharge à ballast à induction, de moteurs (ventilateurs, etc.) et autres charges inductives, les circuits de charge de ces groupes d'appareils doivent être clairement séparés les uns par rapport aux autres.

4. Fonction de sécurité

Le LED-Driver se déclenche automatique en cas de court-circuit ou de surcharge. Il n'est pas équipéd'un fusible classique. De ce fait, le circuit de charge n'est pas défaut. Dès que la panne est réparée, le LED Driver se reenclenche automatique.

5. Température excessive

En cas de température excessive par des sources extérieures de chaleur ou des couvertures interdites, la fonction sera interrompue. Les forces ne seront pas déconnectées. LED driver se réenclenche automatiquement.

6. Déviation de chaleur ou, le cas échéant, transmission de chaleur.

depuis. Nous n'assumons aucune responsabilité pour des dommages survenus suite à une utilisation non conforme.

Température du boîtier (point tc)
