MODE D'EMPLOI 470542 SLV

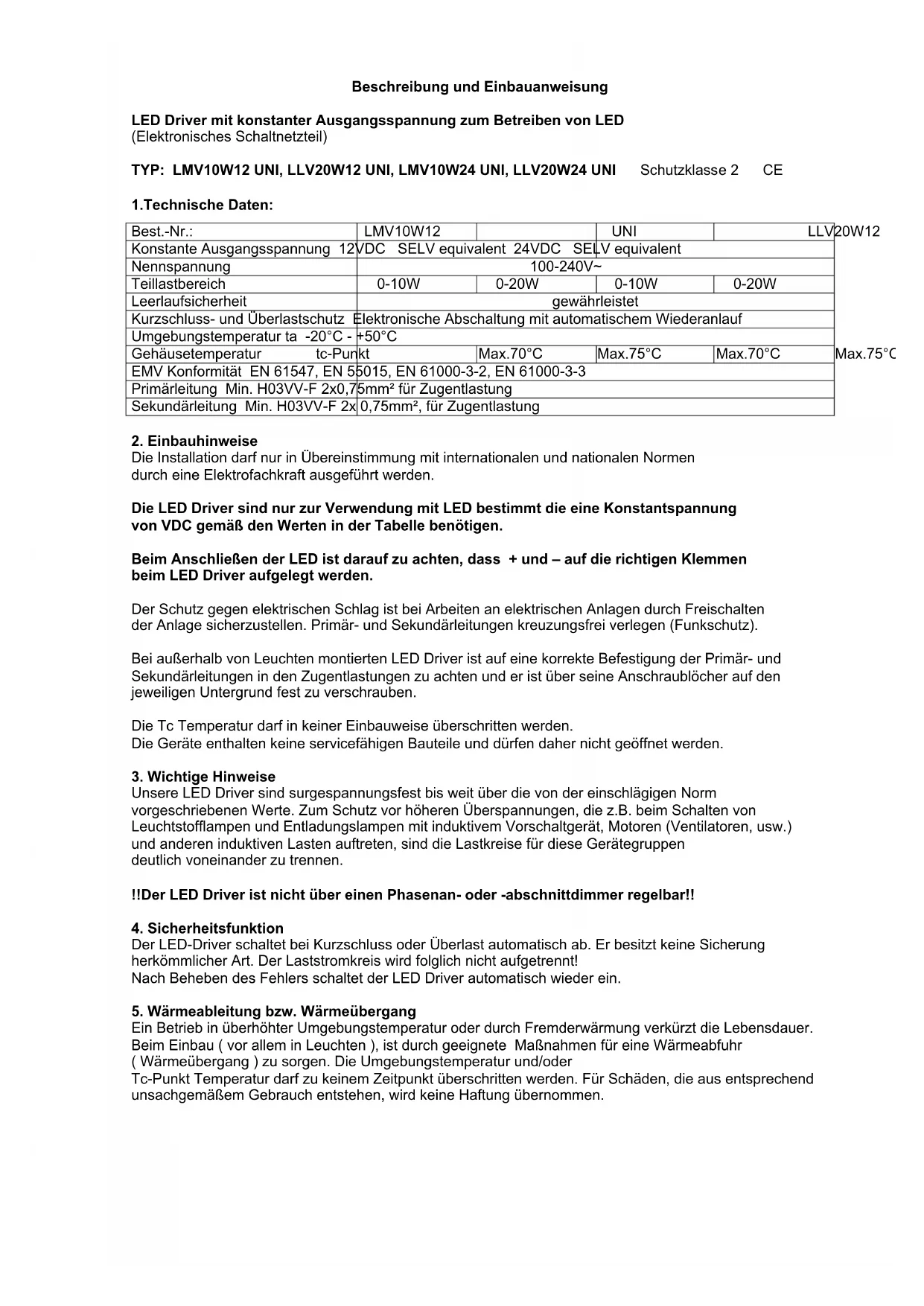

Description et instructions de montage

Pilote de diodes à tension de sortie constante pour l'utilisation de diodes (bloc d'alimentation électronique)

TYPE: LMV10W12 UNI, LLV20W12 UNI, LMV10W24 UNI, LLV20W24 UNI Classe de protection 2 CE

1.Caracteristiques techniques:

N° de commande: LMV10W12UNI	LLV20W12 UNI	LMV10W24 UNI	LLV20W24 UNI
Tension de sortie constante 12VDC	SELV équivalent 24VDC	SELV équivalent
Tension nominale 100-240V~ 50-60Hz
Plage de charge partielle 0-10W 0-20W 0-10W 0-20W
Sécurité à vide garantie
Protection contre les courts-circuits et les surcharges	Mise hors circuit électrique à redémarrage automatique
Température ambiente (ta) -20°C - +50°C
Température du boîtier (point tc)	Max.70°C	Max.75°C	Max.70°C	Max.75°C
Compatibilité electromagnétique EN 61547, EN 55015, EN 61000-3-2, EN 61000-3-3
Circuit primaire Min. H03VV-F 2x0,75mm² pour collier
Circuit secondaire Min. H03VV-F 2x 0,75mm² pour collier

2. Conseil pour l'encastrement

L'installation ne peut etre placee que par un electricien de metier, en conformite avec les normes internationales et nationales.

Les pilotes de diodes sont uniquement conçus pour être utilisés avec des diodes nécessitant une tension constante de VDC selon les valeurs dans le tableau.

Lors du branchement de la diode, veiller à ce que le + et le - soient fixés sur les bornes correspondantes du pilote de diodes.

Lors de travaux aux installations électriques, la protection contre les décharges électriques doit être assurée en mettant l'installation hors tension. Monter les circuits primaires et secondaires en évitant qu'ils ne se croissant (protection contre le parasitage).

Lorsque le pilote de diodes est fixe à l'extérieur du luminaire, veiller à ce que les circuits primaire et secondaire seront correctement fixés dans les colliers. Ce pilote doit être fermement maintenu sur son support par des vis placées dans les trous de vissage.

La température tc ne peut pas etre depassée. Les appareils ne contiennent pas de pieces nécessitant un entretien et, de ce fait, ne peuvent pas etre ouverts.

3. Remarques importantes

Nos pilotes de diodes résistant à la tension Surge au-delà des valeurs prescrites par la norme afférieente. Pour assurer la protection contre les surtensions supérieures qui se forment, par ex. lors de l'allumage de lampes fluorescentes et de lampes à décharge à ballast à induction, de moteurs (ventilateurs, etc.) et autres charges inductives, les circuits de charge de ces groupes d'appareils doivent être clairement séparés les uns par rapport aux autres.

!! Le pilote de diodes ne peut etre regle via un variateur electronique en fin ou en début de phase !!

4. Fonction de sécurité

Le transformateur électronique se déclènche automatiquement en cas de court-circuit ou de surcharge. Il n'est pas disposé d'un fusible classique. De ce fait, le circuit de charge n'est pas défait! Dés que la panne est réparée, le transformateur se réenclenché automatiquement.

5. Deviation de chaleur ou, le cas échéant, transmission de chaleur.

Toute utilise en cas de température d'ambiance excessive, ou de rechauffement extérieur, réduit la durée de vie. Lors de l'encastrement (surtout dans des appliques lumineuses), veiller à assurer une évacuation de la chaleur (transmission de la chaleur) au moyen de mesures appropriées. La température ambiente et/ou la température point tc ne peuvent être dépassées en aucun cas. Nous n'assumons aucune responsabilité pour des dégats survenus suite à une utilisation non conforme.

100-240V~50-60HzRéseau

E

100-240V~50-60Hz Red

NL

100-240V~50-60Hz Netz
