| Type de produit | Pilote LED (convertisseur LED à tension constante) |
| Tension d'alimentation | 100-240 V~, 50-60 Hz |
| Tension de sortie | 24 VDC (SELV) |
| Courant de sortie | 1,5 A max |
| Puissance nominale | 0-36 W |
| Classe de protection | I |
| Température ambiante (ta) | -20 °C à +50 °C |
| Température du boîtier (tc) | 75 °C (max) |
| Protections | Court-circuit, surcharge, redémarrage automatique |
| Normes | EN 61347, EN 62384, EN 61547, EN 55015, EN 61000-3-2, EN 61000-3-3 |
| Câble primaire | Min. H03VV-F 3x0,75 mm² avec décharge de traction |
| Câble secondaire | Min. H03VV-F 2x0,75 mm² avec décharge de traction |
| Section des bornes | PRI : 0,5-1,5 mm² (AWG 20-16) ; SEC : 0,75-1,5 mm² (AWG 22-14) |
| Installation | Réservée à un expert en électrotechnique, conformément aux normes |
| Sécurité | Ne pas utiliser avec un variateur ; respecter la température tc |
| Entretien | Aucune pièce nécessitant entretien ; ne pas ouvrir |
| Réparabilité | Non réparable par l'utilisateur ; pas de pièces détachées disponibles |
FOIRE AUX QUESTIONS - 470544 SLV
Questions des utilisateurs sur 470544 SLV
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Pilote LED au format PDF gratuitement ! Retrouvez votre notice 470544 - SLV et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil 470544 de la marque SLV.

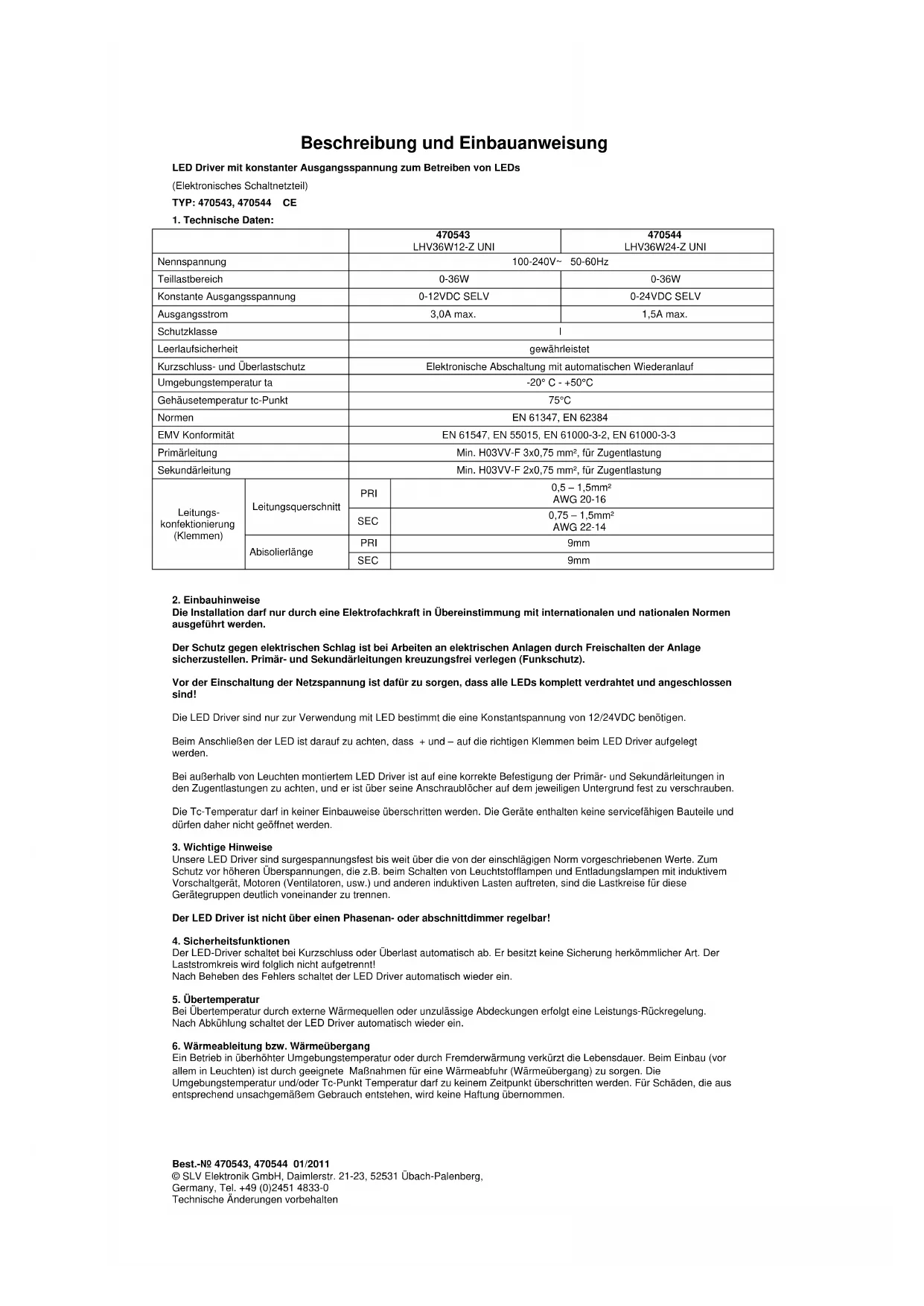

MODE D'EMPLOI 470544 SLV
Description et instructions de montage
Convertisseur LED à tension de sortie constante pour l'utilisation de diodes
(Bloc d'alimentation électronique)
- Caracteristiques techniques:
| 470543LHV36W12-Z UNI | 470544LHV36W24-Z UNI | ||
| Tension nominale | 100-240V~ 50-60Hz | ||
| Etendue de surcharge partielle | 0-36W | 0-36W | |
| Tension de sortie constante | 0-12VDC SELV | 0-24VDC SELV | |
| Courant de sortie | 3.0A max. | 1.5A max. | |
| Classe de protection | I | ||
| Sécurité à vide | garantie | ||
| Protection contre les courts-circuits et les surcharges | Mise hors circuit électronique à redémarrage automatique | ||
| Température ambiente (ta) | -20°C - +50°C | ||
| Température du boîtier (point tc) | 75°C | ||
| Normes | EN 61347, EN 62384 | ||
| Compatibilité electromagnétique | EN 61547, EN 55015, EN 61000-3-2, EN 61000-3-3 | ||
| Câble primaire | Min. H03VV-F 3x0,75 mm², pour décharge de traction | ||
| Ligne secondaire | Min. H03VV-F 2x0,75 mm², pour décharge de traction | ||
| Câble (bornes) | Diamètre de conducteur | PRI | 0,5 - 1,5mm²AWG 20-16 |
| SEC | 0,75 - 1,5mm²AWG 22-14 | ||
| Longueur de l'extrémité dénudée | PRI | 9mm | |
| SEC | 9mm | ||
2. Conseil pour l'encastrement
L'installation ne doit être effectue que par un expert en électrotechnique et en conformité avec les normes nationales et internationales.
Lors de travaux aux installations électriques, la protection contre les décharges électriques doit être assurée en mettant l'installation hors tension. Monter les circuits primaires et secondaires en évitant qu'ils ne se croissant (protection contre le parasitage).
!!Avant de l'enclenchement de la tension de réseau veiller à ce que les LEDs soient entièrement précablées et branchées!!
Les Convertisseur LED sont uniquement concus pour etre utilisés avec des diodes necessitant une tension constante de 12/24VDC.
Lors du branchement des LEDs, veiller a ce que le + et le - soient fixés sur les bornes correspondantes du Convertisseur LED.
Lorsque le Convertisseur LED est fixé à l'extérieur du luminaire, veiller à ce que les circuits primaire et secondaire soient correctement fixés dans les colliers. Ce Convertisseur LED doit être fermement maintainu sur son support par des vis placées dans les trous de vissage.
Independament du type d'installation, la temperature tc ne doit pas etre depassee. Les appareils ne contiennent pas de pieces necessitant un entretien et, de ce fait, ne peuvent pas etre ouverts.
3. Remarques importantes
Nos Convertisseur LED résistant à la tension surge au-delà des valeurs prescrites par la norme afferente. Pour assurer la protection contre les surtensions supérieures qui se forment, par ex. lors de l'allumage de lampes fluorescentes et de lampes à décharge à ballast à induction, de moteurs (ventilateurs, etc.) et autres charges inductives, les circuits de charge de ces groupes d'appareils doivent être clairément séparés les uns par rapport aux autres.
!!Le Convertisseur LED ne peut etre regle via un variateur electronique en fin ou en début de phase !!
4. Fonction de sécurité
Le Convertisseur LED se déclenché automatiquement en cas de court-circuit ou de surcharge. Il n'est pas équipé d'un fusible classique. De ce fait, le circuit de charge n'est pas défait!
Dés que la panne est réparée, le Convertisseur LED se réenclenche automatiquement.
5. Température excessive
En cas de temperture excessive due à des sources de chaleur externes ou des chapes inadmissibles, un réduction de la puissance est effectue par le thermostat intégré. Dès que le refroidissement est achéve, le Convertisseur LED se réenclemente automatique.
6. Deviation de chaleur ou, le cas échéant, transmission de chaleur.
Toute utilisation en cas de température d'ambiance excessive, ou de rechauffement extérieur, réduit la durée de vie. En cas d'encastrement (notamment dans des luminaires), il faut assurer la dissipation (le transfert) thermique ennant des mesures équadies. La temperature ambiente et/ou la temperature point tc ne peuvent être dépassées en aucun cas. Nous n'assumons aucune responsabilité pour des dégats survenus suite à une utilisation non conforme.
No. de commande 470543, 470544 01/2011
SLV Elektronik GmbH, Daimlerstr. 21-23, 52531 Übach-Palenberg,
Germany, Tel. +49 (0)2451 4833-0
Sous réserve de modifications techniques
