Type de produit	Pilote LED à courant constant
Marque	SLV
Modèle	464402
Numéro de commande	464402 LLASC18W500-Z
Tension nominale	220–240 V~ 50–60 Hz
Courant nominal @ 230 V	97 mA
Facteur de puissance @ 230 V	0,9 C
Plage de charge partielle	3–18 W
Courant de sortie constant	500 mA
Tension secondaire	6–36 Vdc SELV
Tension en circuit ouvert	41 V
Sécurité à vide	Garantie
Classe de protection	II
Protection contre les courts-circuits et surcharges	Mise hors circuit électronique à redémarrage automatique
Température ambiante ta	-20°C – +50°C
Température du boîtier tc (max)	65°C
Normes	EN 61347, EN 62384
Compatibilité électromagnétique	EN 61547, EN 55015, EN 61000-3-2, EN 61000-3-3
Section de conducteur primaire	0,5–1,5 mm² (AWG 20–16)
Longueur d'alimentation primaire	9 mm
Longueur de câble secondaire max.	2 m
Fonction de gradation	Par pression brève (marche/arrêt) et longue (variation), reset >15s
Entretien	Aucune pièce nécessitant entretien ; ne pas ouvrir
Montage	Par un expert en électrotechnique, respecter les normes

FOIRE AUX QUESTIONS - 464402 SLV

Quel est le courant de sortie constant du modèle 464402 ?

Le modèle 464402 fournit un courant de sortie constant de 500 mA, adapté aux LED conçues pour ce courant.

Quelle est la plage de tension secondaire ?

La tension secondaire est comprise entre 6 et 36 Vdc SELV, avec une tension en circuit ouvert maximale de 41 V.

Comment connecter les LED à ce driver ?

Veillez à respecter la polarité : branchez le + de la LED sur la borne + et le - sur la borne -. Assurez-vous que les LED sont pré-câblées avant de mettre sous tension. Utilisez un câble secondaire de 2 m maximum.

Que faire si le driver ne s'allume pas ?

Vérifiez que la tension secteur est présente (220–240 V~). En cas de court-circuit ou surcharge, le driver se coupe automatiquement et redémarre après réparation. Si la température ambiante dépasse 50°C ou le boîtier 65°C, la protection thermique peut aussi interrompre le fonctionnement.

Puis-je utiliser ce driver avec des LED dimmables ?

Oui, le driver supporte une fonction de gradation par bouton-poussoir : appui bref pour marche/arrêt, appui long pour varier l'intensité. Après 15 secondes d'appui, le driver réinitialise tous les conducteurs à 100 %. Il n'y a pas de fonction de mémoire.

Quelles sont les conditions de température d'utilisation ?

Le driver fonctionne entre -20°C et +50°C pour la température ambiante, et la température du boîtier (point tc) ne doit pas dépasser 65°C. Au-delà, la durée de vie est réduite ou le driver s'arrête.

Le driver est-il protégé contre les courts-circuits ?

Oui, le driver possède une protection électronique qui le met hors circuit en cas de court-circuit ou surcharge. Il redémarre automatiquement une fois le défaut éliminé. Il n'y a pas de fusible classique.

Comment installer ce driver dans un luminaire ?

L'installation doit être effectuée par un électricien qualifié. Montez le driver fermement sur une surface, en utilisant les trous de vis. Séparez les câbles primaires et secondaires pour éviter les interférences. Respectez la classe de protection II (double isolation).

Puis-je changer les LED après l'installation ?

Oui, mais après avoir éteint le driver, attendez environ 10 minutes que la tension résiduelle disparaisse, ou court-circuitez les bornes secondaires avant de connecter de nouvelles LED. Ne jamais connecter de LED sous tension.

Ce driver est-il compatible avec tous les types de LED ?

Non, il est conçu uniquement pour les LED nécessitant un courant constant de 500 mA. Vérifiez que la puissance totale des LED se situe dans la plage de charge partielle : 3–18 W.

MODE D'EMPLOI 464402 SLV

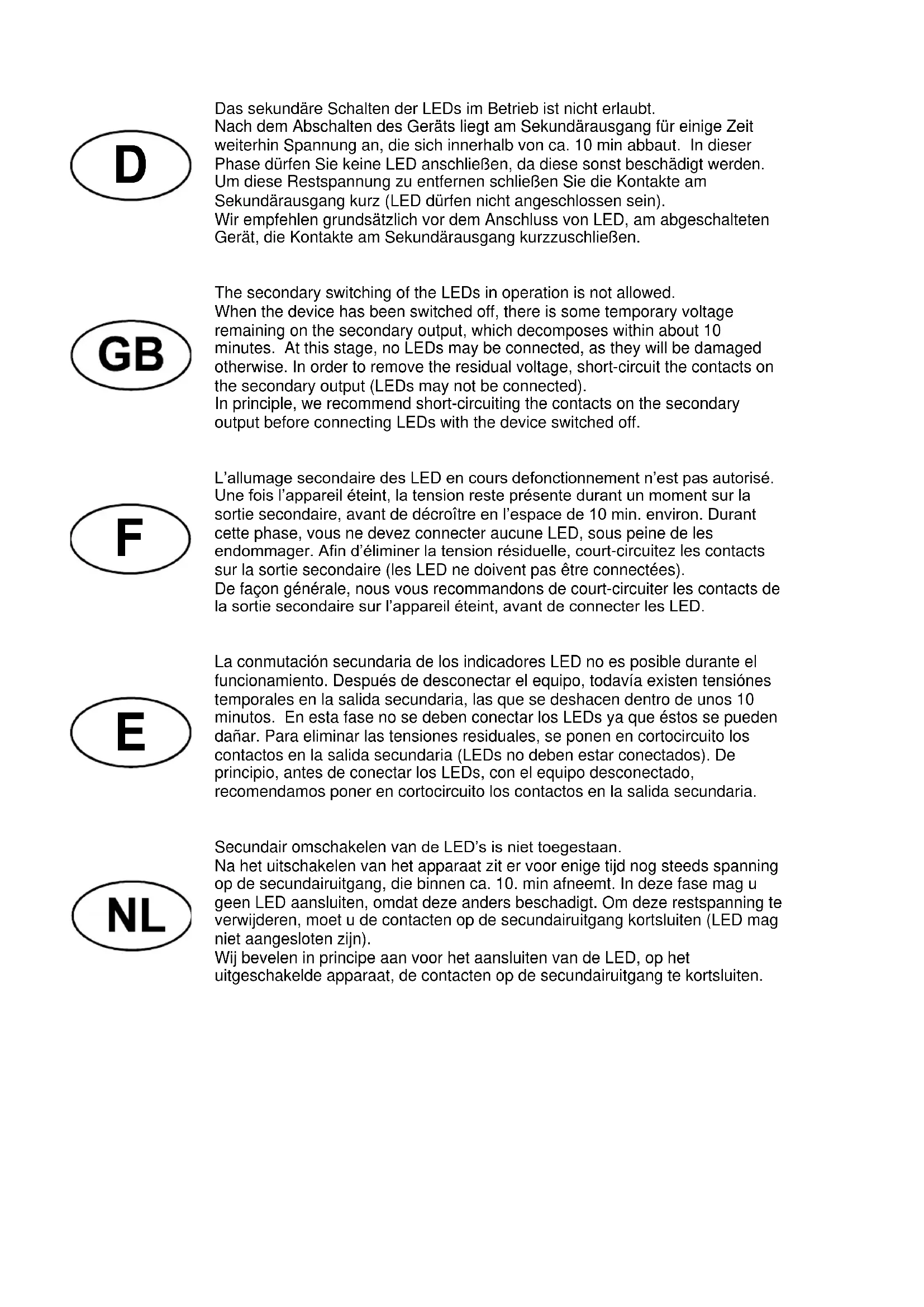

L'allumage secondaire des LED en cours defonctionnement n'est pas autorisé. Une fois l'appareil éteint, la tension reste présente durant un moment sur la sortie secondaire, avant de décroître en l'espace de 10 min. environ. Durant cette phase, vous ne devez connecter aucune LED, sous peine de les endommager. Afin d'éliminer la tension résiduelle, court-circuitez les contacts sur la sortie secondaire (les LED ne doivent pas être connectées). De façon générale, nous vous recommandons de court-circuiter les contacts de la sortie secondaire sur l'appareil éteint, avant de connecter les LED.

Description et instructions de montage

Pilote de diodes à courant de sortie constant pour l'utilisation de diodes (Bloc d'alimentation électronique)

Type: 464400, 464401, 464402, 464403

CE

1. Caractéristiques techniques:

No. de commande	464400LSW1
Tension nominale	220–240 V~ 50–60 Hz
Courant nominal @ 230 V	max. 2,0 A
Température ambiante ta	-20°C – +50°C
Température du boîtier (point tc)	max. 85°C

No. de commande			464401LLASC18W350-Z	464402LLASC18W500-Z	464403LLASC18W700-Z
Tension nominale			220–240 V~ 50–60 Hz
Courant nominal @ 230 V			97 mA
Facteur de puissance @ 230 V			0,9 C
Plage de charge partielle			3–18 W
Courant de sortie constant			350 mA	500 mA	700 mA
Tension secondaire			8,5–51 Vdc SELV	6–36 Vdc SELV	4,3–25 Vdc SELV
Tension en circuit ouvert			55V	41 V	39 V
Sécurité à vide			garantie
Classe de protection			II
Protection contre les courts-circuits et les surcharges			mise hors circuit électronique à redémarrage automatique
Température ambiante ta			-20°C – +50°C
Température du boîtier (point tc)			max. 65°C	max. 65°C	max. 70°C
Norms			EN 61347, EN 62384
Compatibilité électromagnétique			EN 61547, EN 55015, EN 61000-3-2, EN 61000-3-3
Câble(Bornes)	Diamètre de conducteur	PRI	0,5–1,5 mm2AWG 20–16
		SEC
	Longueur d'alimentation	PRI	9 mm
		SEC
	Longueur de câble	SEC	max. 2 m

Fonction de gradation

• appuyer brièvement: marche/arrêt
• appuyer longuement: dim plus claire/ plus sombre
• appuyer longuement > 15 s: reset, tout conducteur fixé à 100%
• changement de direction après chaque pression, arrête à 10% et 100% du niveau de gradation
• pas de fonction de mémoire

2. Conseil pour l'encastrement

L'installation ne doit être effectuée que par un expert en électrotechnique et en conformité avec les normes nationales et internationales.

Lors de travaux aux installations électriques, la protection contre les décharges électriques doit être assurée en mettant l'installation hors tension.

Monter les circuits primaires et secondaires en évitant qu'ils ne se croissent (protection contre le parasitage).

La sortie maximale d'un câble de 2 m de long ne doit pas être dépassée.

Avant de l'enclenchement de la tension de réseau veiller à ce que les LEDs solent entièrement précablées et branchées!

Les LED drivers sont uniquement conçus pour être utilisés avec des diodes nécessitant un courant constant.

Lors du branchement des LEDs, veiller à ce que le + et le - soient fixés sur les bornes correspondantes du LED driver.

Lorsque le LED driver est fixé à l'extérieur du luminaire, veiller à ce que les circuits primaire et secondaire soient correctement fixés dans les colliers. Ce LED driver doit être fermement maintenu sur son support par des vis placées dans les trous de vissage.

L'unité de commande externe est équipée d'un bouton-poussoir sur le potentiel du réseau dans la boîte de commutation.

Indépendamment du type d'installation, la température tc ne doit pas être dépassée. Les appareils ne contiennent pas de pièces nécessitant un entretien et, de ce fait, ne peuvent pas être ouverts.

3. Remarques importantes

Nos LED drivers résistent à la tension surge au-delà des valeurs prescrites par la norme afférente. Pour assurer la protection contre les surtensions supérieures qui se forment, par ex. lors de l'allumage de lampes fluorescentes et de lampes à décharge à ballast à induction, de moteurs (ventilateurs, etc.) et autres charges inductives, les circuits de charge de ces groupes d'appareils doivent être clairement séparés les uns par rapport aux autres.

4. Fonction de sécurité

Le LED-Driver se déclenche automatiquement en cas de court-circuit ou de surcharge. Il n'est pas équipé d'un fusible classique. De ce fait, le circuit de charge n'est pas défait ! Dès que la panne est réparée, le LED Driver se réenclenche automatiquement.

5. Température excessive

En cas de température excessive par des sources extérieures de chaleur ou des couvertures interdites la fonction sera interrompue. Les forces ne seront pas déconnectées. LED driver se réenclenche automatiquement.

6. Déviation de chaleur ou, le cas échéant, transmission de chaleur.

Toute utilisation en cas de température d'ambiance excessive, ou de réchauffement extérieur, réduit la durée de vie. En cas d'encastrement (notamment dans des luminaires), il faut assurer la dissipation (le transfert) thermique en prenant des mesures adéquates. La température ambiante et/ou la température point tc ne peuvent être dépassées en aucun cas. Nous n'assumons aucune responsabilité pour des dégâts survenus suite à une utilisation non conforme.

No. de commande 464400, 464401, 464402, 464403

© SLV GmbH

Daimlerstr. 21-23, 52531 Übach-Palenberg, Allemagne

Tel. [phone]

Sous réserve de modifications techniques.

07/2015
