MODE D'EMPLOI 470500 SLV

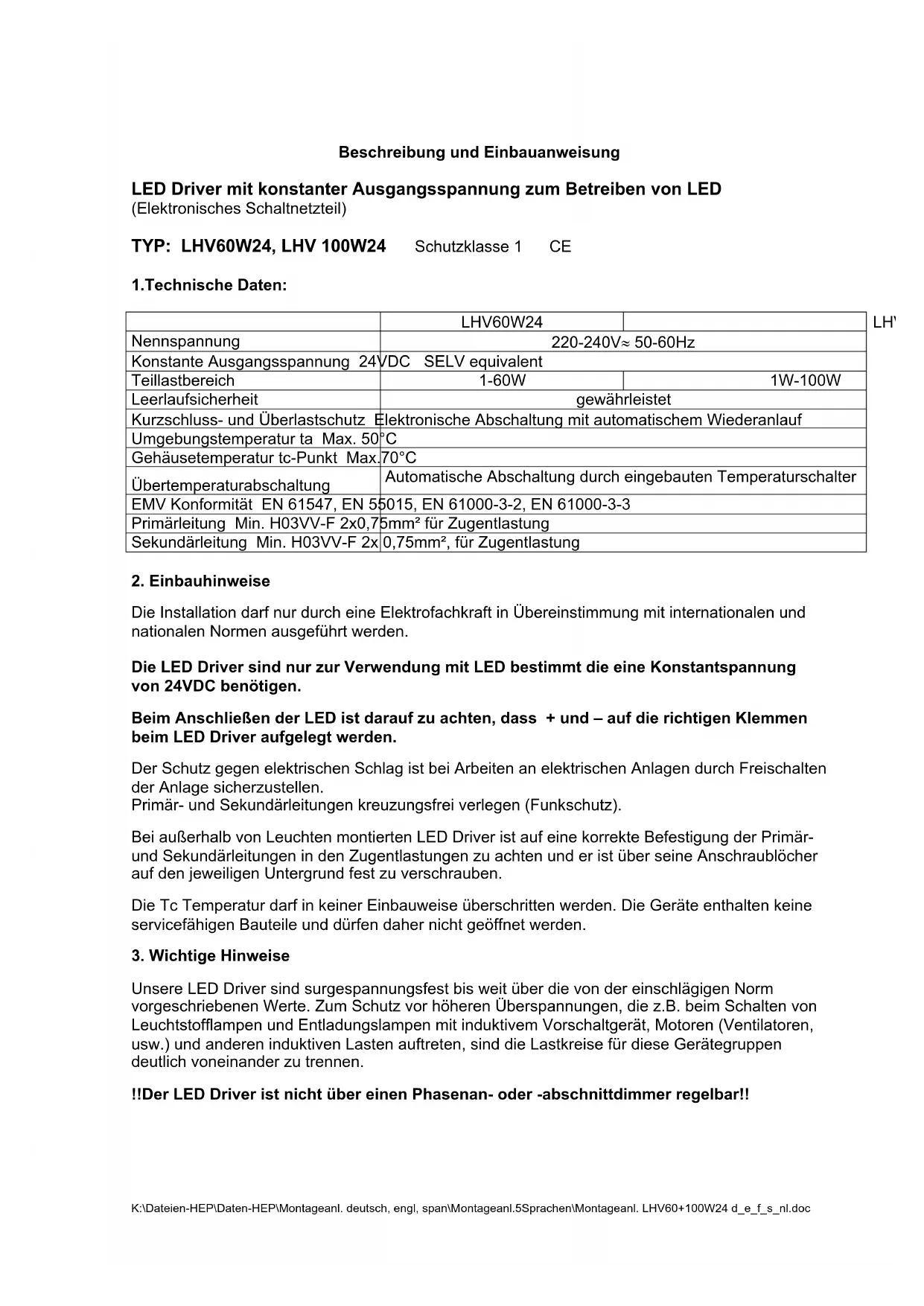

24VDCK:\Dateien-HEP\Daten-HEP\Montageanl. deutsch, engl, span\Montageanl.5Sprachen\Montageanl. LHV60+100W24 d_e_f_s_nl.doc Description et instructions de montage Pilote de diodes à tension de sortie constante pour l'utilisation de diodes (bloc d'alimentation électronique) TYPE: LHV60W24, LHV 100W24 Classe de protection 1 CE
1. Caractéristiques techniques:
Tension nominale 220-240V≈ 50-60Hz Tension de sortie constante 24VDC SELV équivalent Plage de charge partielle 1-60W 1W-100W Sécurité à vide garantie Protection contre les courts- circuits et les surcharges Mise hors circuit électronique à redémarrage automatique Température ambiante (ta) Max. 50°C Température du boîtier (point tc) Max.70°C Coupure en cas de température excessive Coupure automatique par thermostat incorporé Compatibilité électromagnétique EN 61547, EN 55015, EN 61000-3-2, EN 61000-3-3 Circuit primaire Min. H03VV-F 2x0,75mm² pour collier Circuit secondaire Min. H03VV-F 2x 0,75mm² pour collier
2. Conseil pour l'encastrement
L'installation ne peut être placée que par un électricien de métier, en conformité avec les normes internationales et nationales. Les pilotes de diodes sont uniquement conçus pour être utilisés avec des diodes nécessitant une tension constante de 24 VDC. Lors du branchement de la diode, veiller à ce que le + et le – soient fixés sur les bornes correspondantes du pilote de diodes. Lors de travaux aux installations électriques, la protection contre les décharges électriques doit être assurée en mettant l'installation hors tension. Monter les circuits primaires et secondaires en évitant qu'ils ne se croissent (protection contre le parasitage). Lorsque le pilote de diodes est fixé à l'extérieur du luminaire, veiller à ce que les circuits primaire et secondaire soient correctement fixés dans les colliers. Ce pilote doit être fermement maintenu sur son support par des vis placées dans les trous de vissage. La température tc ne peut pas être dépassée. Les appareils ne contiennent pas de pièces nécessitant un entretien et, de ce fait, ne peuvent pas être ouverts.
3. Remarques importantes
Nos pilotes de diodes résistent à la tension Surge au-delà des valeurs prescrites par la norme afférente. Pour assurer la protection contre les surtensions supérieures qui se forment, par ex. lors de l'allumage de lampes fluorescentes et de lampes à décharge à ballast à induction, de moteurs (ventilateurs, etc.) et autres charges inductives, les circuits de charge de ces groupes d'appareils doivent être clairement séparés les uns par rapport aux autres. !! Le pilote de diodes ne peut être réglé via un variateur électronique en fin ou en début de phase !!K:\Dateien-HEP\Daten-HEP\Montageanl. deutsch, engl, span\Montageanl.5Sprachen\Montageanl. LHV60+100W24 d_e_f_s_nl.doc
4. Fonction de sécurité
Le transformateur électronique se déclenche automatiquement en cas de court-circuit ou de surcharge. Il n'est pas équipé d'un fusible classique. De ce fait, le circuit de charge n'est pas défait ! Dès que la panne est réparée, le transformateur se réenclenche automatiquement.
5. Température excessive
En cas de température excessive due à des sources de chaleur externes, le thermostat intégré isole le pilote de diodes du réseau. Dès que le refroidissement est achevé, le pilote de diodes
réenclenche automatiquement. 6.Déviation de chaleur ou, le cas échéant, transmission de chaleur. Toute utilisation en cas de température d'ambiance excessive, ou de réchauffement extérieur, réduit la durée de vie. Lors de l'encastrement (surtout dans des appliques lumineuses), veiller à assurer une évacuation de la chaleur (transmission de la chaleur) au moyen de mesures appropriées. La température ambiante et/ou la température point tc ne peuvent être dépassées en aucun cas. Nous n'assumons aucune responsabilité pour des dégâts survenus suite à une utilisation non conforme.

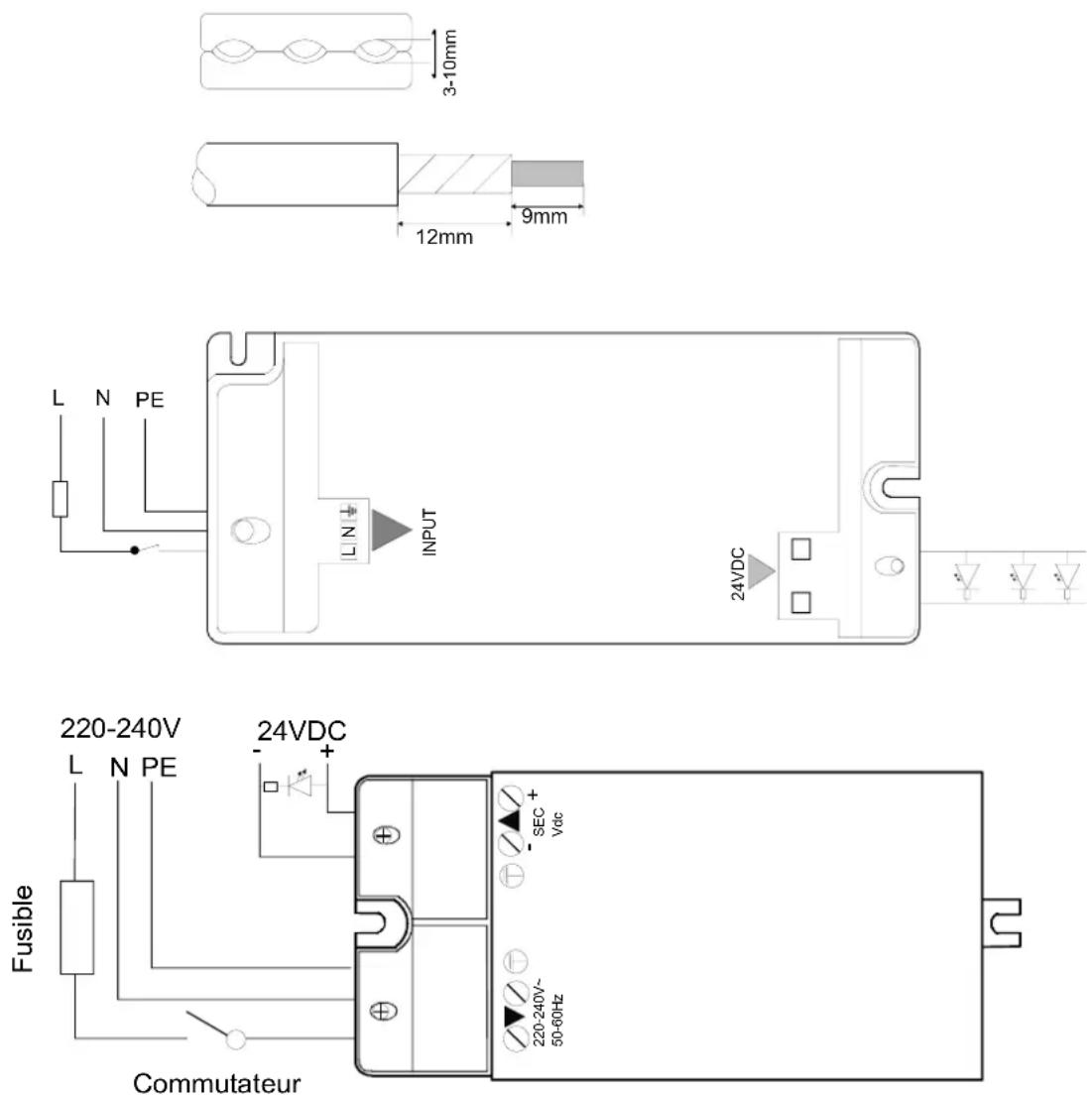

SEC Vdc Commutateur Fusible
