MODE D'EMPLOI 1006120 SLV

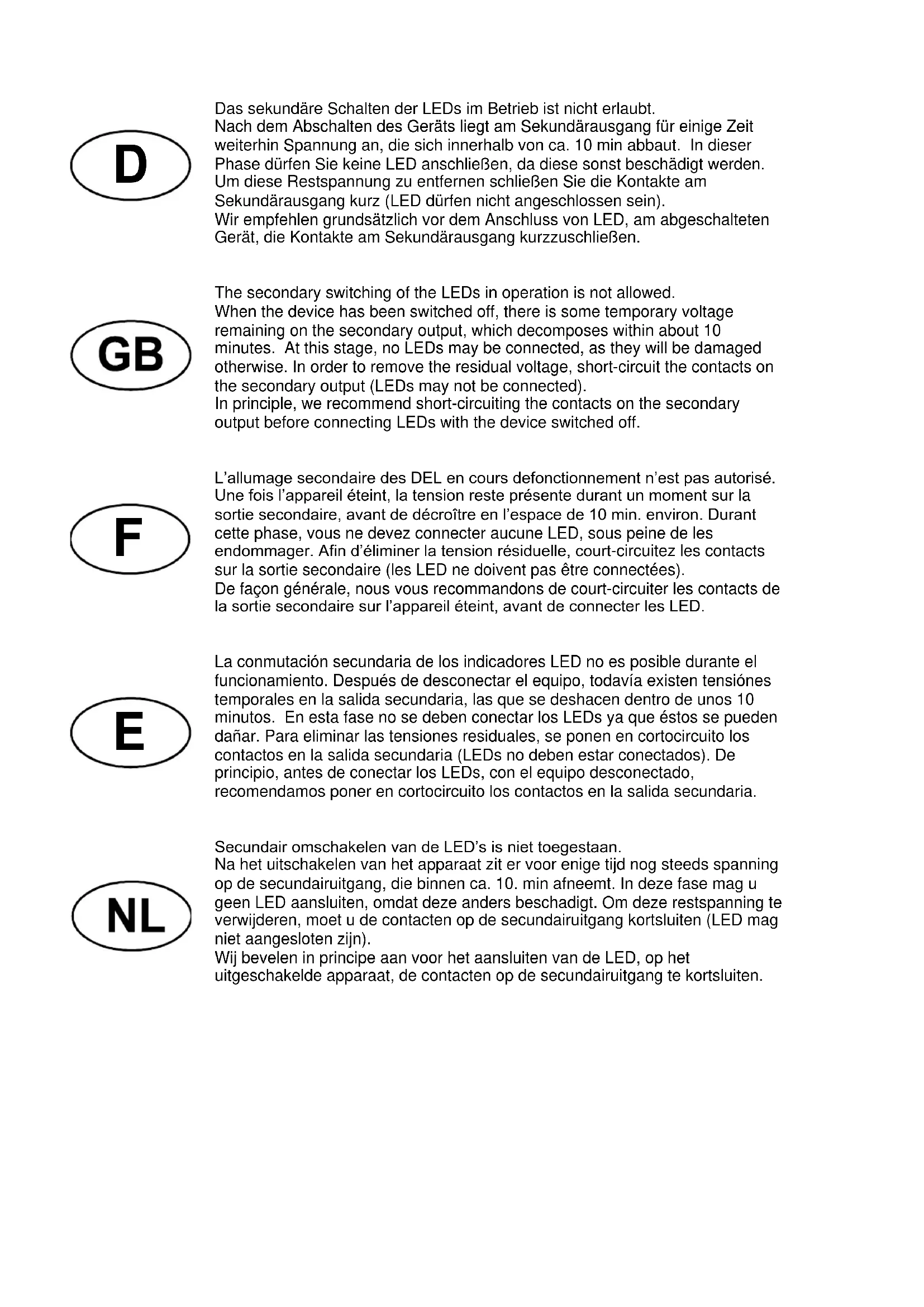

L'allumage secondaire des DEL en cours de fonctionnement n'est pas autorisé. Une fois l'appareil éteint, la tension reste présente durant un moment sur la sortie secondaire, avant de décroître en l'espace de 10 min. environ. Durant cette phase, vous ne devez connecter aucune LED, sous peine de les endommager. Afin d'éliminer la tension résiduelle, court-circuitez les contacts sur la sortie secondaire (les LED ne doivent pas être connectées).
De façon générale, nous vous recommandons de court-circuiter les contacts de la sortie secondaire sur l'appareil éteint, avant de connecter les LED.
Description et instructions de montage
Pilote de diodes à courant de sortie constant pour l'utilisation de diodes (Bloc d'alimentation électronique)
Type: 1006120
- Caractéristiques techniques:
| No. de commande | 1006120 LTC40W1000CALR UNI | ||||
| Tension nominale | 120-277 V~ 50-60 Hz | ||||
| Courant nominal @ 120 V | 430 mA | ||||
| Facteur de puissance @ 120 V | 0,9 C | ||||
| Courant de sortie constant * | 700 mA | 900 mA | 1000 mA | ||
| Plage de charge partielle | 14-36,4 W | 18-39,6 W | 20-40 W | ||
| Tension secondaire | 20-52 Vdc SELV | 20-44 Vdc SELV | 20-40 Vdc SELV | ||
| Tension en circuit ouvert | max. 65 V | ||||
| Sécurité à vide | garantie | ||||
| Classe de protection | avec collier de serrage - version indépendante, sans collier de serrage - version intégrée | ||||
| Protection contre les courts-circuits et les surcharges | mise hors circuit électronique à redémarrage automatique | ||||
| Température ambiente ta | -20 °C - +50 °C | ||||
| Température du boîtier (point tc) | max. 85 °C | ||||
| Norms | EN 61347, EN 62384, EN62493 EN 61547, EN 55015, EN 61000-3-2, EN 61000-3-3 | ||||
| Câble (Bornes) | Diamètre de conducteur / Longueur d'alimentation | PRI | 0,5-1,5 mm² / 9 mm | ||
| SEC | |||||
| longueur de cable | SEC | max. 2 m | |||
2. Commutateur DIP
Le courant de sortie peut être sélectionné avec un commutateur DIP.
En raison de la configuration incorrecte du courant de sortie, les LED et /ou le pilote peuvent être détruits. Aussi, aucune garantie n'est accordée.
3. Instructions d'installation
L'installation ne doit être effectuée que par un expert en électrotechnique et en conformité avec les normes nationales et internationales.
Lors de travaux aux installations électriques, la protection contre les décharges électriques doit être assurée en mettant l'installation hors tension.
Monter les circuits primaires et secondaires en évitant qu'ils ne se croisent (protection contre le parasitage).
La sortie maximale d'un câble de 2 m de long ne doit pas être dépassée.
Avant de mettre sous tension, toutes les LED doivent être complètement câblées et connectées!
Les pilotes ne sont pas "hot-plug" (connexion du module de LED pendant le fonctionnement) et la commutation secondaire des LED en fonctionnement n'est pas autorisée.
Le driver de LED est strictement adapté à une utilisation avec des LED nécessitant un courant constant.
Lors du raccordement de la LED, veillez à connecter les bornes + et - aux bornes de droite du driver de LED.
Le ballast LED n'a aucune protection secondaire contre la polarité inversée. Les modules LED peuvent être détruits en polarité inverse.
Lorsque le convertisseur LED est fixé à l'extérieur du luminaire, veiller à ce que les circuits primaire et secondaire soient correctement fixés dans les colliers (version indépendante). Ce LED driver doit être fermement maintenu sur son support par des vis placées dans les trous de vissage.
La température Ta ou Tc ne doit pas être dépassée pour tout type de montage. Les distances minimales spécifiées sont indicatives et dépendent de l'utilisation luminaire ou environnement (voir dernière page).
Les appareils ne contiennent aucune composant réparable et ne peuvent pas être ouverts.
Le LED Driver ne peut pas être régulé via un gradateur à découpage de phase ou à découpage!
4. Surtension
Nos LED drivers résistent à une tension de surtension au-delà des valeurs prescrites par la norme applicable. Pour assurer la protection contre les surtensions supérieures qui se forment, par ex. lors de l'allumage de lampes fluorescentes et de lampes à décharge à ballast à induction, de moteurs (ventilateurs, etc.) et autres charges inductives, les circuits de charge de ces groupes d'appareils doivent être entièrement séparés les uns par rapport aux autres.
Le LED Driver se déclenche automatiquement en cas de court-circuit ou de surcharge. Il n'est pas équipé d'un fusible classique. De ce fait, le circuit de charge n'est pas défectueux. Dès que la panne est réparée, le LED Driver se réenclenche automatiquement.
6. Température excessive
En cas de température excessive par des sources extérieures de chaleur ou des couvertures interdites, la fonction sera interrompue. Les forces ne seront pas déconnectées. LED driver se réenclenche automatiquement.
7. Dissipation thermique et transfert de chaleur
depannage. Nous n'assumons aucune responsabilité pour des dégâts survenus suite à une utilisation non conforme.
Les distances minimales spécifiées sont indicatives et dépendent de l'utilisation luminaire ou environnement.
Ne recyclez pas le produit avec les ordures ménagères. Les produits qui présentent ce symbole sont à recycler suivant la directive relative aux déchets d'équipements électriques et électroniques, via des points de collecte pour appareils électriques usagés!
