470506 - Pilote LED SLV - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Pilote LED (alimentation à tension constante)
Modèle	470506 (LHV60W24 / LHV100W24)
Tension d'entrée	220-240 V~, 50/60 Hz
Tension de sortie	24 V DC (SELV équivalent)
Puissance nominale	60 W (LHV60W24) ou 100 W (LHV100W24)
Plage de charge partielle	1-60 W / 1-100 W
Protection	Contre courts-circuits, surcharges, température excessive
Redémarrage automatique	Oui, après élimination du défaut
Température ambiante (ta) max.	50 °C
Température du boîtier (tc) max.	70 °C
Coupure thermique	Oui, par thermostat incorporé
Compatibilité électromagnétique	EN 61547, EN 55015, EN 61000-3-2, EN 61000-3-3
Classe de protection	I
Section de câble primaire	Min. H03VV-F 2x0,75 mm²
Section de câble secondaire	Min. H03VV-F 2x0,75 mm²
Utilisation prévue	Pour diodes nécessitant une tension constante 24 V DC
Variation (dimmage)	Non compatible avec variateurs électroniques
Entretien	Aucune pièce nécessitant entretien, ne pas ouvrir
Montage	Par un électricien qualifié, fixation par vis dans les trous prévus

FOIRE AUX QUESTIONS - 470506 SLV

Comment installer ce pilote LED ?

L'installation doit être réalisée par un électricien qualifié, conformément aux normes en vigueur. Avant toute intervention, mettez le circuit hors tension. Fixez solidement le pilote à l'aide de vis dans les trous de vissage. Connectez le primaire (220-240V) et le secondaire (24V) en respectant la polarité (+/-). Évitez de croiser les circuits primaire et secondaire pour limiter les parasites.

Puis-je utiliser ce pilote avec des ampoules LED dimmables ?

Non, ce pilote n'est pas compatible avec les variateurs électroniques (que ce soit en début ou en fin de phase). L'utilisation d'un variateur pourrait endommager l'appareil ou les LED.

Quelle est la puissance maximale supportée ?

Selon le modèle : 60W pour le LHV60W24 et 100W pour le LHV100W24. La charge doit rester dans la plage indiquée (de 1W jusqu'à la puissance max). Une surcharge déclenchera la protection.

Que faire en cas de court-circuit ?

Le pilote se met automatiquement en sécurité et se réenclenche dès que le défaut est éliminé. Il n'y a pas de fusible à remplacer. Vérifiez le câblage et les connexions des LED.

Quelle est la température ambiante maximale ?

La température ambiante (ta) ne doit pas dépasser 50°C. La température du boîtier (tc) ne doit pas excéder 70°C. En cas de dépassement, le thermostat coupe l'alimentation jusqu'à refroidissement.

Puis-je monter ce pilote dans un luminaire fermé ?

Oui, mais il faut assurer une évacuation de la chaleur suffisante. Une température excessive réduit la durée de vie. Respectez les limites de température ta (50°C) et tc (70°C) même à l'intérieur du luminaire.

Comment savoir si le pilote est défectueux ?

Si les LED ne s'allument pas, vérifiez d'abord l'alimentation secteur. Si le pilote est en protection (court-circuit ou surcharge), il se réenclenche automatiquement après résolution du problème. Un défaut permanent (odeur, fumée) nécessite le remplacement de l'appareil.

Quelle section de câble utiliser ?

Pour le circuit primaire (220-240V), utilisez un câble de section minimale H03VV-F 2x0,75mm². Pour le circuit secondaire (24V), le même type de câble est recommandé. Fixez les câbles dans les colliers prévus.

Est-ce que ce pilote nécessite un entretien ?

Non, le pilote ne contient aucune pièce nécessitant un entretien. Il ne doit pas être ouvert. Toute intervention doit être effectuée par un professionnel.

Puis-je brancher plusieurs LED en série ?

Ce pilote fournit une tension constante de 24V DC. Les LED doivent être connectées en parallèle (ou en série avec une adaptation de tension) en respectant la puissance totale maximale. Pour des LED nécessitant 24V, le branchement en parallèle est standard.

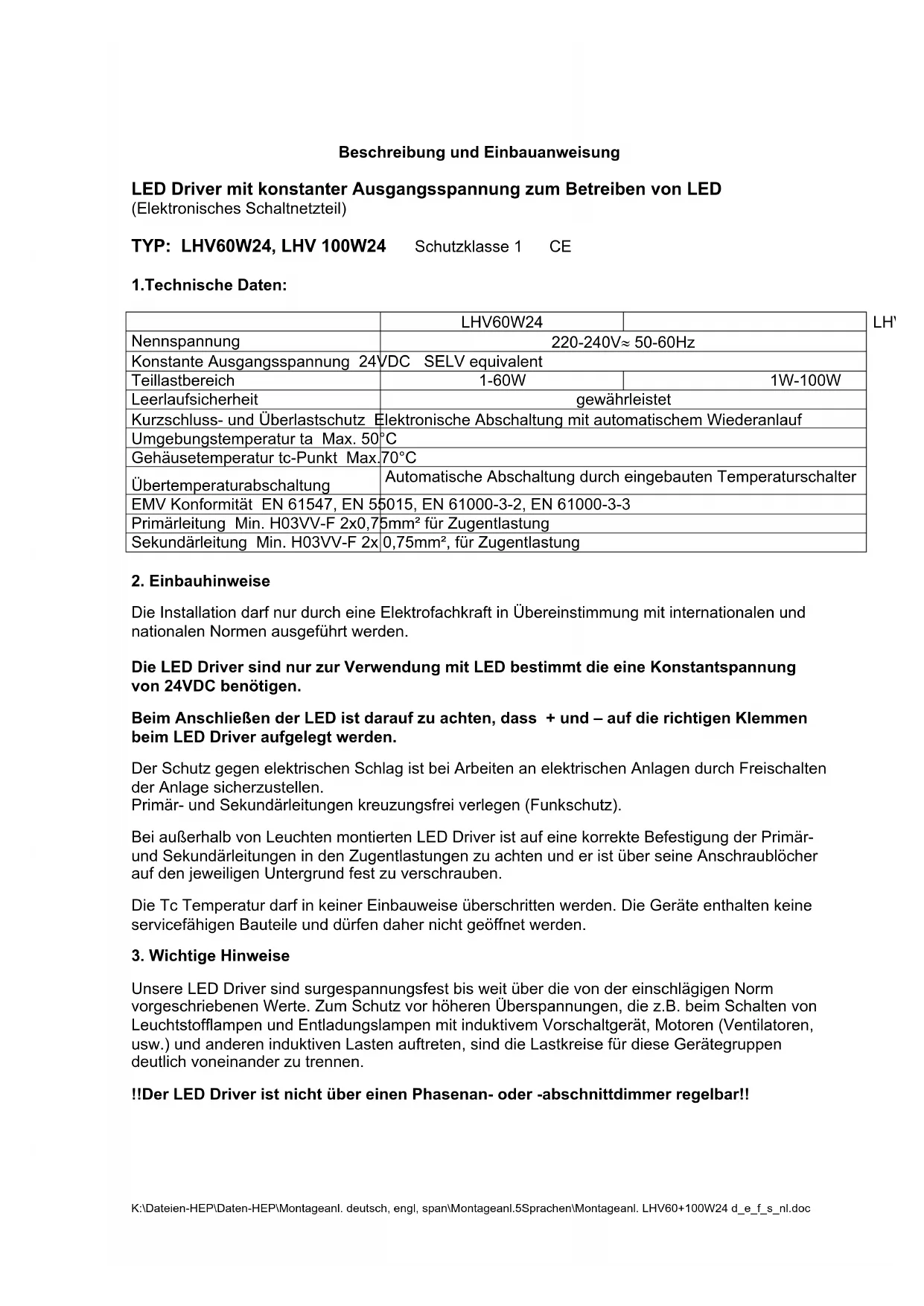

MODE D'EMPLOI 470506 SLV

Description et instructions de montage

Pilote de diodes à tension de sortie constante pour l'utilisation de diodes (bloc d'alimentation électronique)

TYPE: LHV60W24, LHV 100W24 Classe de protection 1 CE

1. Caractéristiques techniques:

	LHV60W24
Tension nominale	220-240V≈ 50-60Hz
Tension de sortie constante 24VDC SELV équivalent
Plage de charge partielle 1-60W 1W-100W
Sécurité à vide garantie
Protection contre les courts-circuits et les surcharges	Mise hors circuit électronique à redémarrage automatique
Température ambiante (ta) Max. 50°C
Température du boîtier(point tc)	Max.70°C
Coupure en cas de températureexcessive	Coupure automatique par thermostat incorporé
Compatibilité électromagnétique EN 61547, EN 55015, EN 61000-3-2, EN 61000-3-3
Circuit primaire	Min. H03VV-F 2x0,75mm2 pour collier
Circuit secondaire	Min. H03VV-F 2x 0,75mm2 pour collier

2. Conseil pour l'encastrement

L'installation ne peut être placée que par un électricien de métier, en conformité avec les normes internationales et nationales.

Les pilotes de diodes sont uniquement conçus pour être utilisés avec des diodes nécessitant une tension constante de 24 VDC.

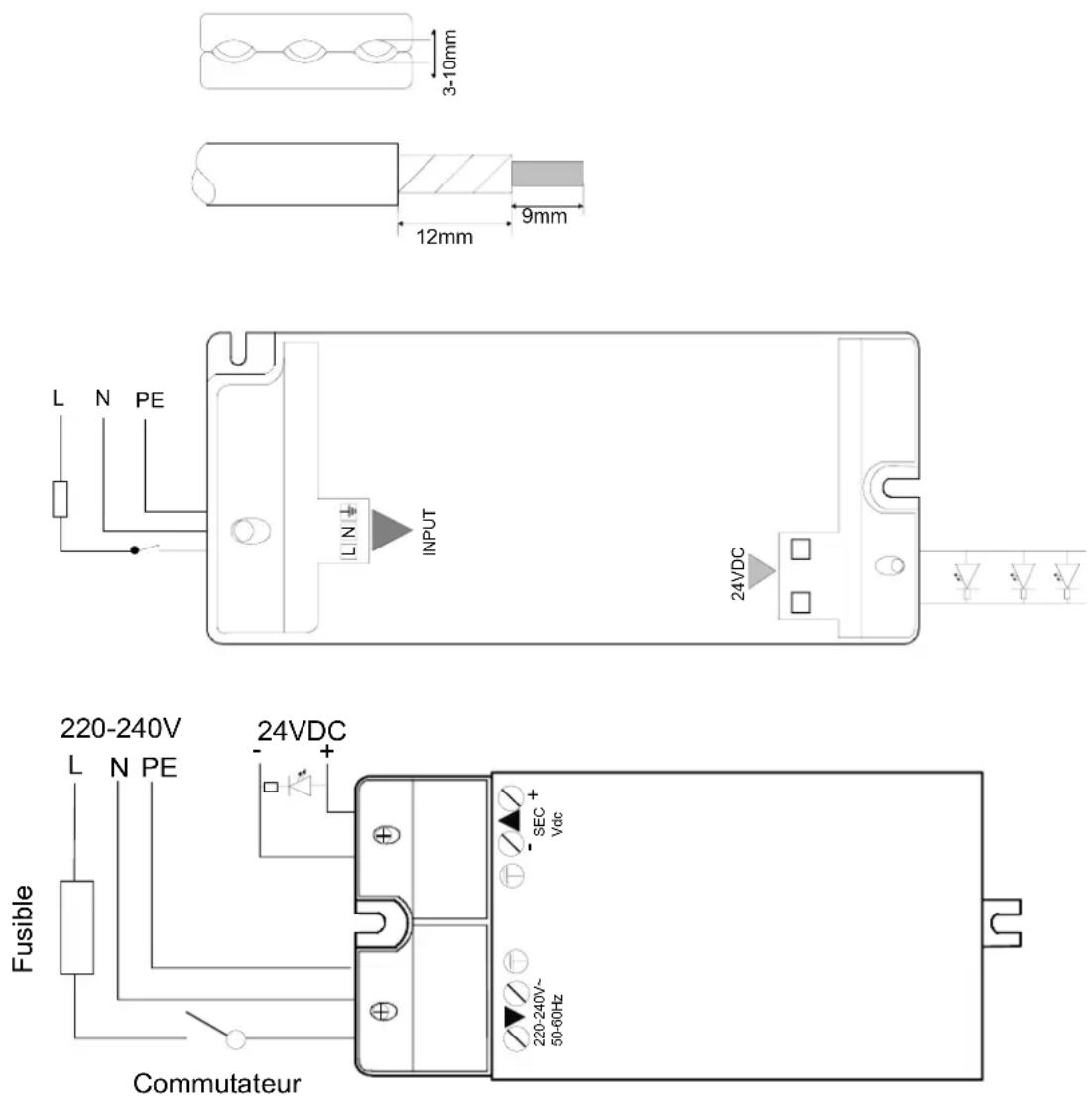

Lors du branchement de la diode, veiller à ce que le + et le – soient fixés sur les bornes correspondantes du pilote de diodes.

Lors de travaux aux installations électriques, la protection contre les décharges électriques doit être assurée en mettant l'installation hors tension. Monter les circuits primaires et secondaires en évitant qu'ils ne se croissent (protection contre le parasitage).

Lorsque le pilote de diodes est fixé à l'extérieur du luminaire, veiller à ce que les circuits primaire et secondaire soient correctement fixés dans les colliers. Ce pilote doit être fermement maintenu sur son support par des vis placées dans les trous de vissage.

La température tc ne peut pas être dépassée. Les appareils ne contiennent pas de pièces nécessitant un entretien et, de ce fait, ne peuvent pas être ouverts.

3. Remarques importantes

Nos pilotes de diodes résistent à la tension Surge au-delà des valeurs prescrites par la norme afférente. Pour assurer la protection contre les surtensions supérieures qui se forment, par ex. lors de l'allumage de lampes fluorescentes et de lampes à décharge à ballast à induction, de moteurs (ventilateurs, etc.) et autres charges inductives, les circuits de charge de ces groupes d'appareils doivent être clairement séparés les uns par rapport aux autres.

!! Le pilote de diodes ne peut être réglé via un variateur électronique en fin ou en début de phase !!

4. Fonction de sécurité

Le transformateur électronique se déclenche automatiquement en cas de court-circuit ou de surcharge. Il n'est pas équipé d'un fusible classique. De ce fait, le circuit de charge n'est pas défait ! Dès que la panne est réparée, le transformateur se réenclenche automatiquement.

5. Température excessive

En cas de température excessive due à des sources de chaleur externes, le thermostat intégré isole le pilote de diodes du réseau. Dès que le refroidissement est achevé, le pilote de diodes se réenclenche automatiquement.

6. Déviation de chaleur ou, le cas échéant, transmission de chaleur.

Toute utilisation en cas de température d'ambiance excessive, ou de réchauffement extérieur, réduit la durée de vie. Lors de l'encastrement (surtout dans des appliques lumineuses), veiller à assurer une évacuation de la chaleur (transmission de la chaleur) au moyen de mesures appropriées. La température ambiante et/ou la température point tc ne peuvent être dépassées en aucun cas. Nous n'assumons aucune responsabilité pour des dégâts survenus suite à une utilisation non conforme.
