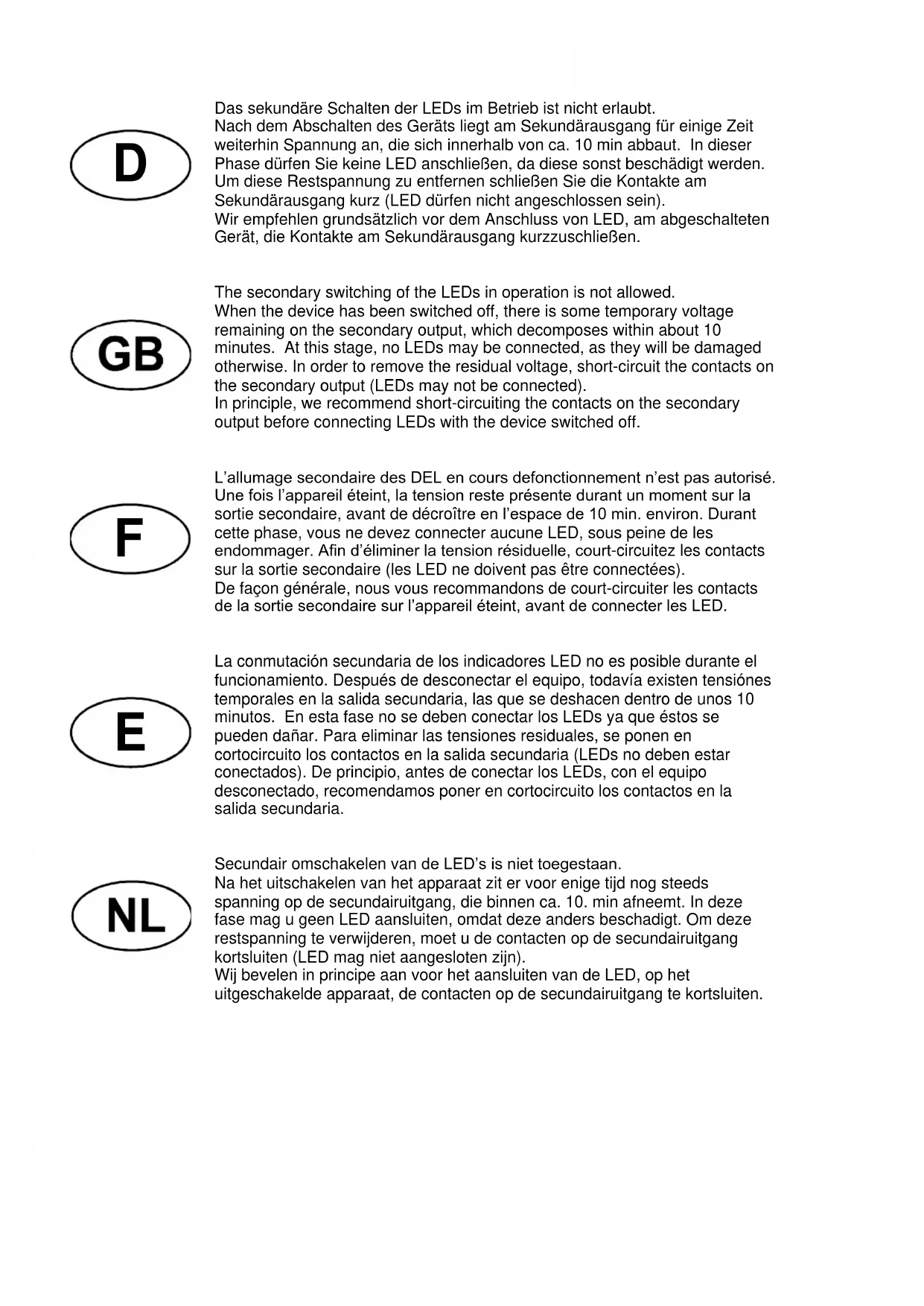

L’allumage secondaire des DEL en cours defonctionnement n’est pas autorisé. Une fois l’appareil éteint, la tension reste présente durant un moment sur la sortie secondaire, avant de décroître en l’espace de 10 min. environ. Durant cette phase, vous ne devez connecter aucune LED, sous peine de les endommager. Afin d’éliminer la tension résiduelle, court-circuitez les contacts sur la sortie secondaire (les LED ne doivent pas être connectées). De façon générale, nous vous recommandons de court-circuiter les contacts de la sortie secondaire sur l’appareil éteint, avant de connecter les LED.
1. Caractéristiques techniques:
Tension nominale 220–240 V~ 50–60 Hz Courant nominal 108 mA 120 mA Facteur de puissance 0,9C Courant de sortie constant 350 mA 500 mA Plage de charge partielle 11,2–18,9 W 12,5–21 W Tension secondaire 32–54 Vdc SELV 25–42 Vdc SELV Tension en circuit ouvert 64 V 53 V Sécurité à vide garantie Classe de protection
Degré de protection IP20 Variateur découpage Gradateur à coupure de phase en aval Protection contre les courts-circuits et les surcharges mise hors circuit électronique Température ambiante ta -20 °C – +45 °C Température du boîtier (point tc) max. 80 °C Les normes de sécurité EN 61347, EN 62384, EN 62493 EN 61547, EN 55015, EN 61000-3-2, EN 61000-3-3 Câble (Décharge de traction) PRI, SEC H03VV(H2)-F 2x0,75 / 1,0 mm², H05VV(H2)-F 2x0,75 / 1,0 mm² Câble (Bornes) Diamètre de conducteur PRI, SEC 0,5–1,5 mm², AWG 20–16 Longeur d’alimentation PRI, SEC 9 mm Longueur de câble SEC max. 2 m
2. Instructions d'installation
L'installation ne doit être effectuée que par un expert en électrotechnique et en conformité avec les normes nationales et internationales. Lors de travaux aux installations électriques, la protection contre les décharges électriques doit être assurée en mettant l'installation hors tension. Monter les circuits primaires et secondaires en évitant qu'ils ne se croissent (protection contre le parasitage). La sortie maximale d‘un câble de 2 m de long ne doit pas être dépassée. Avant de mettre sous tension, toutes les LED doivent être complètement câblées et connectées! Les pilotes ne sont pas "hot-plug" (connexion du module de LED pendant le fonctionnement) et la commutation secondaire des LED en fonctionnement n'est pas autorisée. Le driver de LED est strictement adapté à une utilisation avec des LED nécessitant un courant constant. Lors du raccordement de la LED, veillez à connecter les bornes + et - aux bornes de droite du driver de LED. Le ballast LED n’a aucune protection secondaire contre la polarité inversée. Les modules LED peuvent être détruits en polarité inverse. Lorsque le Convertisseur LED est fixé à l’extérieur du luminaire, veiller à ce que les circuits primaire et secondaire soient correctement fixés dans les colliers. Ce LED driver doit être fermement maintenu sur son support par des vis placées dans les trous de vissage. La température ta ou tc ne doit pas être dépassée pour tout type de montage. Les distances minimales spécifiées sont indicatives et dépendent de l’utilisation luminaire ou environnement (voir dernière page). Les appareils ne contiennent aucun composant réparable et ne peuvent pas être ouverts.
Nos LED drivers résistent à la tension surge au-delà des valeurs prescrites par la norme afférente. Pour assurer la protection contre les surtensions supérieures qui se forment, par ex. lors de l'allumage de lampes fluorescentes et de lampes à décharge à ballast à induction, de moteurs (ventilateurs, etc.) et autres charges inductives, les circuits de charge de ces groupes d'appareils doivent être clairement séparés les uns par rapport aux autres.
4. court-circuit / surcharge
Le LED-Driver se déclenche automatiquement en cas de court-circuit ou de surcharge. Il n'est pas équipé d'un fusible classique. De ce fait, le circuit de charge n'est pas défait ! Dès que la panne est réparée, le LED Driver se réenclenche automatiquement.
5. Température excessive
En cas de température excessive par des sources extérieures de chaleur ou des couvertures interdites la fonction sera interrompue. Les forces ne seront pas déconnectées. LED driver se réenclenche automatiquement.
6. Dissipation thermique et transfert de chaleur
Toute utilisation en cas de température d'ambiance excessive, ou de réchauffement extérieur, réduit la durée de vie. En cas d'encastrement (notamment dans des luminaires), il faut assurer la dissipation (le transfert) thermique en prenant des mesures adéquates. La température ambiante et/ou la température point tc ne peuvent être dépassées en aucun cas. Nous n'assumons aucune responsabilité pour des dégâts survenus suite à une utilisation non conforme.No. Ped. 1005449, 1005450 05/2021 © SLV GmbH Daimlerstr. 21-23, 52531 Übach-Palenberg, Alemania Tel. +49 (0)2451 4833-0 Salvo modificaciónes técnicas. Especificación y instrucciones de montaje Convertidor de LED (atenuador de impulso de fase) con corriente de salida constante para la alimentación de LED (Convertidor electrónico) Tipos: 1005449, 1005450
