464120 - Pilote LED SLV - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Pilote LED à courant constant
Marque	SLV
Modèle	464120
Tension nominale d'entrée	100-240 V~ 50-60 Hz
Plage de puissance	1-8 W
Courant de sortie constant	480 mA
Tension secondaire	3-17 VDC SELV
Classe de protection	II
Protection contre les courts-circuits	Oui (redémarrage automatique)
Protection contre les surcharges	Oui (redémarrage automatique)
Température ambiante (ta)	-20°C à +50°C
Température du boîtier (tc)	Max. 70°C
Normes de sécurité	EN 61347, EN 62384
Compatibilité électromagnétique	EN 61547, EN 55015, EN 61000-3-2, EN 61000-3-3
Section de conducteur primaire	0,75 – 1,5 mm² (AWG 22-14)
Longueur de dénudage primaire	6 mm
Entretien	Aucune pièce nécessitant un entretien ; ne pas ouvrir
Réparabilité	Non réparable, pas de pièces détachées
Installation	Réservée à un expert en électrotechnique
Compatibilité avec variateur	Non compatible avec variateurs électroniques (fin ou début de phase)
Sécurité à vide	Garantie (tension résiduelle présente après extinction)

FOIRE AUX QUESTIONS - 464120 SLV

Comment éliminer la tension résiduelle avant de connecter les LED ?

Après avoir éteint l'appareil, une tension résiduelle peut persister jusqu'à 10 minutes. Pour l'éliminer, court-circuitez les contacts de la sortie secondaire avant de connecter les LED. Ne branchez jamais les LED tant que la tension est présente.

Puis-je utiliser ce driver avec un variateur ?

Non, ce pilote LED n'est pas compatible avec les variateurs électroniques, qu'ils soient en fin ou en début de phase. L'utilisation d'un variateur endommagerait le driver ou les LED.

Quelle est la température maximale du boîtier (tc) ?

La température du boîtier (point tc) ne doit pas dépasser 70°C. Assurez une dissipation thermique adéquate, surtout en cas d'encastrement, pour éviter une réduction de la durée de vie.

Que faire en cas de court-circuit ou de surcharge ?

Le driver se déclenche automatiquement en cas de défaut et se réenclenche automatiquement une fois le défaut réparé. Il n'y a pas de fusible à changer.

Ce driver peut-il être utilisé avec n'importe quelle LED ?

Il est conçu pour des LED nécessitant un courant constant de 480 mA. La tension secondaire doit être comprise entre 3 et 17 VDC. Vérifiez la compatibilité de vos LED avant installation.

Puis-je ouvrir le driver pour le réparer ?

Non, l'appareil ne contient aucune pièce réparable par l'utilisateur et ne doit pas être ouvert. Toute ouverture annule la garantie et présente un risque électrique.

Quelle est la puissance maximale supportée ?

La plage de puissance est de 1 à 8 W pour une tension secondaire de 3-17 VDC. Ne dépassez pas 8 W pour éviter une surcharge.

Quelle section de câble est requise pour le primaire ?

La section du conducteur primaire doit être comprise entre 0,75 et 1,5 mm² (AWG 22-14). La longueur de dénudage recommandée est de 6 mm.

Comment installer correctement ce driver dans un luminaire ?

L'installation doit être effectuée par un expert en électrotechnique. Montez les circuits primaire et secondaire en évitant qu'ils ne se croisent. Fixez solidement le driver avec des vis et assurez la dissipation thermique. Ne dépassez pas la température tc.

Le driver est-il protégé contre les surtensions ?

Oui, il résiste aux surtensions au-delà des normes. Cependant, pour les surtensions élevées provenant de charges inductives (moteurs, etc.), séparez clairement les circuits pour éviter les interférences.

MODE D'EMPLOI 464120 SLV

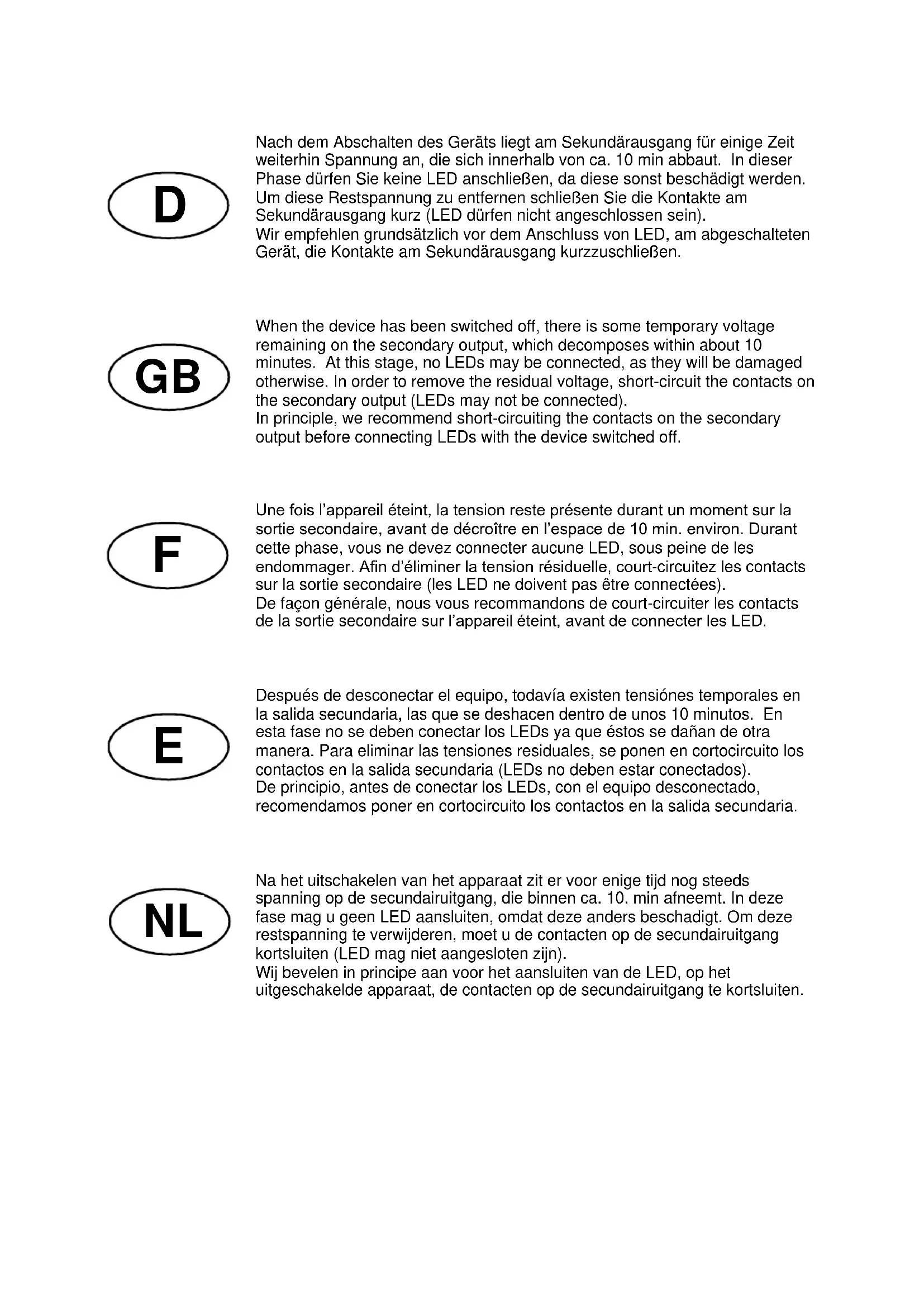

Une fois l'appareil eteint, la tension reste presente durant un moment sur la
sortie secondaire, avant de decroitre en I'espace de 10 min. environ. Durant
this phase, you ne devez connecter aucune LED, sous peine de les
endommager. Afin d'éliminer la tension résiduelle, court-circuitez les contacts
sur la sortie secondaire (les LED ne doivent pas etre connectees).
De façon generale, nous vous recommendons de court-circuiter les contacts
de la sortie secondaire sur l'appareil eteint, avant de connecter les LED.

E

Description et instructions de montage

LED Driver à courant de sortie constant de 480 mA pour l'utilisation de diodes

(Bloc d'alimentation électronique)

TYPE:464120 CE

1. Caracteristiques techniques:

			464120LMVC8G UNI
Tension nominale			100-240 V~ 50-60 Hz
Etendue de surcharge partielle			1-8 W
Courant de sortie constant			480 mA
Tension secondaire			3-17 VDC SELV
Classe de protection			II
Sécurité à vide			garantie
Protection contre les courts-circuits et les surcharges			Mise hors circuit électrique à redémarrage automatique
Température ambiente (ta)			-20°C - +50°C
Température du boîtier (point te)			Max. 70°C
Normes			EN 61347, EN 62384
Compatibilité electromagnétique			EN 61547, EN 55015, EN 61000-3-2, EN 61000-3-3
Câble (bornes)	Diamètre de conducteur	PRI	0,75 – 1,5mm²AWG 22-14
		SEC
	Longueur de l'extrémité dénudée	PRI	6mm
		SEC

1. Consell pour l'encastrement

L'installation ne doit être effectue que par un expert en électrotechnique et en conformité avec les normes nationales et internationales.

Lors de travaux aux installations électriques, la protection contre les décharges électriques doit être assurée en mettant l'installation hors tension. Monter les circuits primaires et secondaires en évitant qu'ils ne se croissant (protection contre le parasitage).

Avant de l'enclement de la tension de réseau veiller à ce que les LEDs soient entierement précablées et branchées!

Les LED drivers sont uniquement concus pour etre utilisés avec des diodes necessitant un courant constant de 480mA.

Lrs du branchement des LEDs, veiller a ce que le + et le - soient fixes sur les bornes correspondantes du LED driver.

Lorsque le LED driver est fixé à l'extérieur du luminaire, veiller à ce que les circuits primaire et secondaire soient correctement fixés dans les colliers. Ce LED driver doit être fermement maintainu sur son support par des vis placées dans les trou des vissage.

Independament du type d'installation, la temperature tc ne doit pas etre depasse. Les appareils ne contiennent pas de pieces necessitant un entretien et, de ce fait, ne peuvent pas etre ouverts.

3. Remarques importantes

Nos LED drivers résistant à la tension surge au-delà des valeurs prescrites par la norme afferente. Pour assurer la protection contre les surtensions supérieures qui se forment, par ex. lors de l'allumage de lampes fluorescentes et de lampes à décharge à ballast à induction, de moteurs (ventilateurs, etc.) et autres charges inductives, les circuits de charge de ces groupes d'appareils doivent être clairément séparés les uns par rapport aux autres.

Le LED driver ne peut etre regle via un variateur electronique en fin ou en début de phase!

4. Fonction de sécurité

Le LED-Driver se déclenché automatiquement en cas de court-circuit ou de surcharge. Il n'est pas équipéd'un fusible classique. De ce fait, le circuit de charge n'est pas défait!

Dés que la panne est réparée, le LED Driver se réenclenché automatiquement.

5. Deviation de chaleur ou, le cas echéant, transmission de chaleur.

Toute utilisation en cas de température d'ambiance excessive, ou de rechauffement extérieur, réduit la durée de vie. En cas d'encastrement (notamment dans des luminaires), il faut assurer la dissipation (le transfert) thermique en prénant des mesures équates. La temperature ambiente et/ou la temperature point tc ne peuvent être dépassees en aucun cas. Nous n'assumons aucune responsabilité pour des dégats survenus suite à une utilisation non conforme.
